В. А. ГРИШИН презентация

приборостроения имени академика Н. А. Пилюгина”

РЕЛЬЕФОМЕТРИЧЕСКИЕ СИСТЕМЫ ВНЕШНЕЙ КОРРЕКЦИИ В ИНЕРЦИАЛЬНОЙ НАВИГАЦИИ КОСМИЧЕСКИХ АППАРАТОВ

геофизическим полям.
По изображениям местности (ориентиров) в различных диапазонах электромагнитных волн.
По профилю подстилающей местности (предметов).
Профиль местности измеряется лазерным дальномером.
Профиль местности восстанавливается по последовательности изображений.

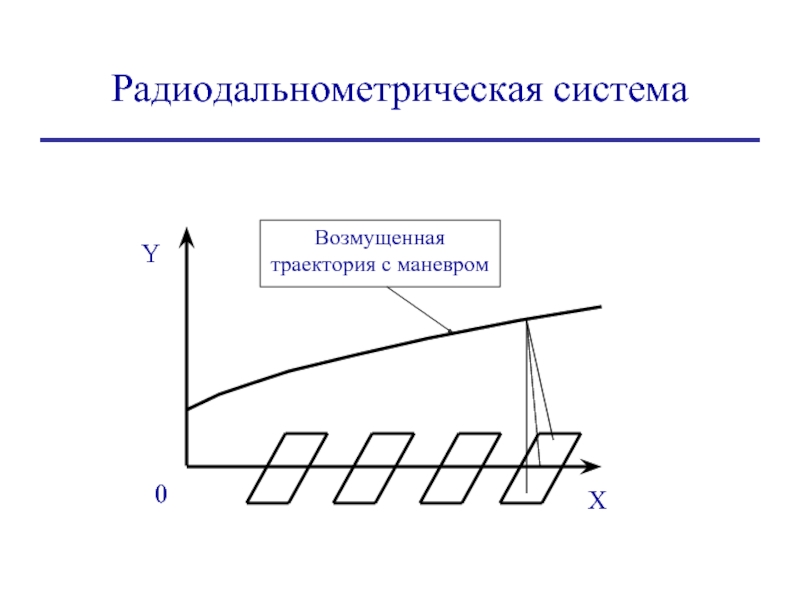

Профиль местности измеряется радиодальномером.

маскирующие или имитирующие помехи.
Малые веса, габариты и энергопотребление. Низкая стоимость.
Необходимость внешнего освещения.
Влияние атмосферных условий (облака, туман, снег и др.)
Необходимость мощного специализированного процессора.

др.)
Активная система (функционирование системы легко обнаруживается).
Легко создать маскирующие или имитирующие помехи.
Веса, габариты и энергопотребление в значительной степени зависят от максимальной дальности, на которую рассчитан радиодальномер.
Высокая стоимость.

диапазонах электромагнитных волн.
Сочетание как активных, так и пассивных систем.
Использование яркостной информации (в видимом, ИК и радиодиапазоне) для целей распознавания образов только в сочетании с информацией о трехмерной форме объекта.

Для создания высоконадежных навигационных систем, способных работать с высокой точностью в неблагоприятных условиях, включая преднамеренное противодействие, необходимо:

Проблема: Накопление, хранение, постоянная актуализация огромных объемов картографической информации.

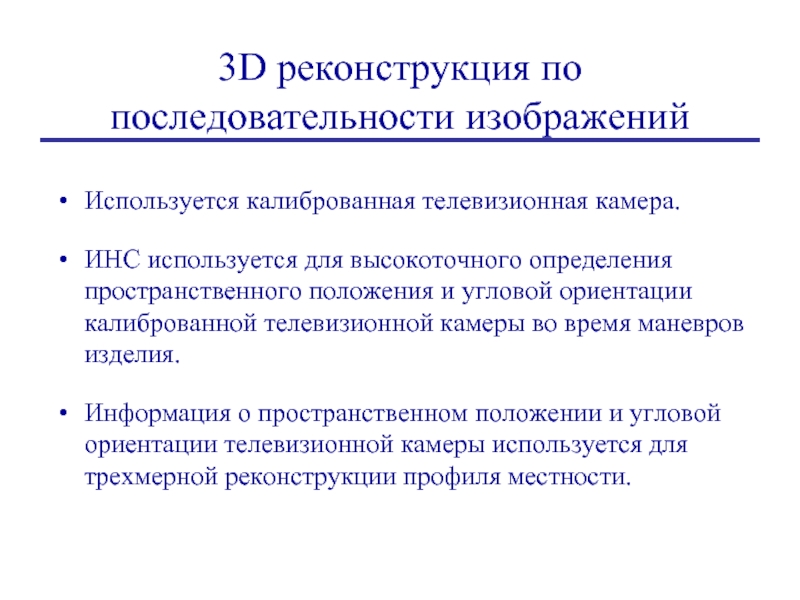

определения пространственного положения и угловой ориентации калиброванной телевизионной камеры во время маневров изделия.
Информация о пространственном положении и угловой ориентации телевизионной камеры используется для трехмерной реконструкции профиля местности.

быть установлена:

Ограничения по габаритным размерам обуславливают необходимость использования продольного стереобазиса..

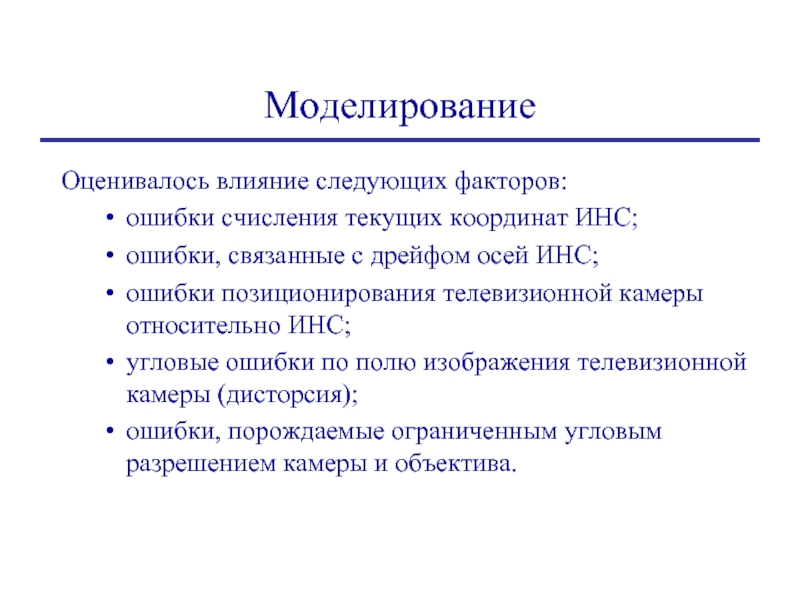

осей ИНС;
ошибки позиционирования телевизионной камеры относительно ИНС;
угловые ошибки по полю изображения телевизионной камеры (дисторсия);
ошибки, порождаемые ограниченным угловым разрешением камеры и объектива.

вертикальной плоскостях равен соответственно 53° и 45°.
Ошибки 3-D реконструкции оценивались для следующих режимов полета:
1. Высота полета 100 км, скорость -7,854 км/с.
2. Высота полета 10 км, скорость - 0.7 км/с.
3. Высота полета 1 км, скорость - 0,33 км/с.

объекта.

ориентации относительно оси диаграммы направленности антенны радиодальномера и других факторов.
Ошибки обусловлены тем, что принимаемый сигнал формируется в результате интегрирования отражения по всему пятну засветки.

Один из путей уменьшения степени влияния этой погрешности - учет погрешности при синтезе эталонного изображения (профиля) местности.
Показано, что при некоторых ограничениях на маневр объекта получается вполне удовлетворительный результат.

на траекторию движения объекта.
Определение точностных характеристик процесса привязки к подстилающей местности (систематических и случайных ошибок) путем имитационного моделирования.
Определение вероятности аномальных ошибок привязки (определение степени “надежности”процесса привязки).
Возмущающие факторы, порождающие аномальные ошибки:
Неучтенные погрешности, возмущения.
Ошибки цифровой карты, используемой для синтеза эталона.
Преднамеренные помехи и др.

становятся сравнимыми по величине с глобальным экстремумом, соответствующим истинному положению объекта

Создаются предпосылки для появления грубых (аномальных) ошибок определения положения объекта

в решении задач навигации КА, но и в навигации любых мобильных объектов (самолеты, вертолеты, мобильные роботы и др.).
Это обусловлено быстрым прогрессом в создании малогабаритных датчиков, работающих в оптическом, ИК и радиодиапазоне, а также стремительным увеличением вычислительной мощности процессоров.
Особенно перспективно применение подобных систем внешней коррекции в системах управления высокого уровня, реализующих концепции автономного искусственного интеллекта.
