Устройство оснований и полов. (Тема 7) презентация

объемы работ по их устройству.
На современном рынке строительной продукции появилось значительное количество новых материалов для устройства полов. Каждый из них имеет свои технологические особенности.
Стоимость материалов и оплата труда по устройству полов занимает значительную часть в общей стоимости отделочных работ.

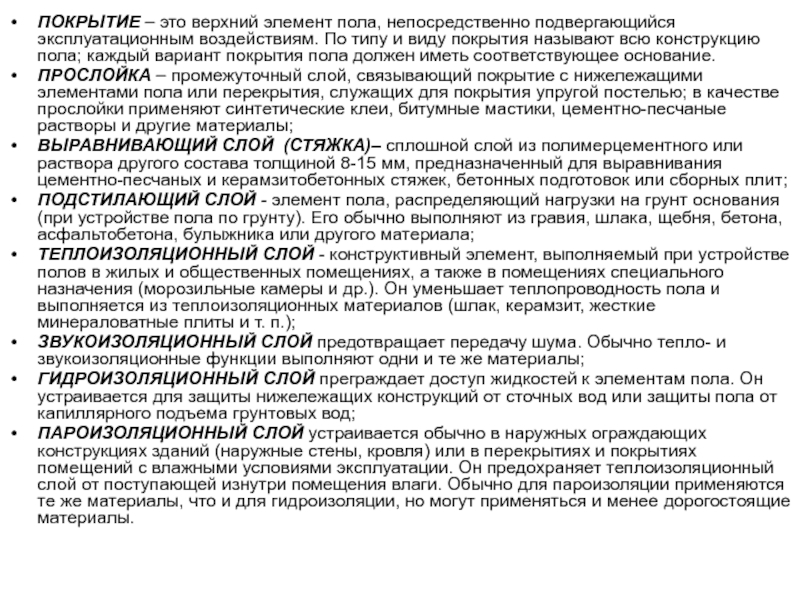

типу и виду покрытия называют всю конструкцию пола; каждый вариант покрытия пола должен иметь соответствующее основание.
ПРОСЛОЙКА – промежуточный слой, связывающий покрытие с нижележащими элементами пола или перекрытия, служащих для покрытия упругой постелью; в качестве прослойки применяют синтетические клеи, битумные мастики, цементно-песчаные растворы и другие материалы;
ВЫРАВНИВАЮЩИЙ СЛОЙ (СТЯЖКА)– сплошной слой из полимерцементного или раствора другого состава толщиной 8-15 мм, предназначенный для выравнивания цементно-песчаных и керамзитобетонных стяжек, бетонных подготовок или сборных плит;
ПОДСТИЛАЮЩИЙ СЛОЙ - элемент пола, распределяющий нагрузки на грунт основания (при устройстве пола по грунту). Его обычно выполняют из гравия, шлака, щебня, бетона, асфальтобетона, булыжника или другого материала;
ТЕПЛОИЗОЛЯЦИОННЫЙ СЛОЙ - конструктивный элемент, выполняемый при устройстве полов в жилых и общественных помещениях, а также в помещениях специального назначения (морозильные камеры и др.). Он уменьшает теплопроводность пола и выполняется из теплоизоляционных материалов (шлак, керамзит, жесткие минераловатные плиты и т. п.);
ЗВУКОИЗОЛЯЦИОННЫЙ СЛОЙ предотвращает передачу шума. Обычно теп­ло- и звукоизоляционные функции выполняют одни и те же материалы;
ГИДРОИЗОЛЯЦИОННЫЙ СЛОЙ преграждает доступ жидкостей к элементам пола. Он устраивается для защиты нижележащих конструкций от сточных вод или защиты пола от капиллярного подъема грунтовых вод;
ПАРОИЗОЛЯЦИОННЫЙ СЛОЙ устраивается обычно в наружных ограждающих конструкциях зданий (наружные стены, кровля) или в перекрытиях и покрытиях помещений с влажными условиями эксплуатации. Он предохраняет теплоизоляционный слой от поступающей изнутри помещения влаги. Обычно для пароизоляции применяются те же материалы, что и для гидроизоляции, но могут применяться и менее дорогостоящие материалы.

– из линолеума, релина, синтетических ворсовых ковров, поливинилхлоридной пленки.
Древесные – дощатые, паркетные, плитные.
Штучные – из каменных плит и плиток, полимерных плиток, мозаичных плиток, ковровой мозаики.

Виды полов

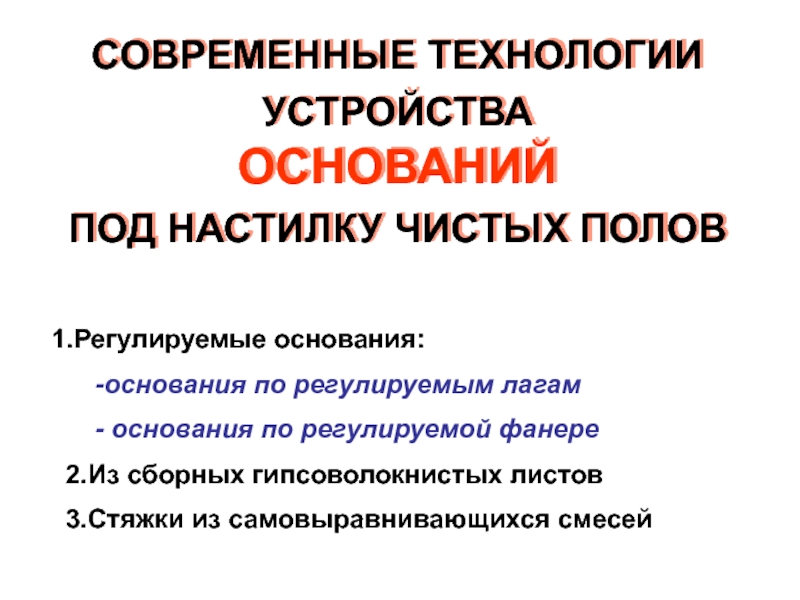

-основания по регулируемым лагам
- основания по регулируемой фанере
2.Из сборных гипсоволокнистых листов
3.Стяжки из самовыравнивающихся смесей

выравнивания основания позволяет монтировать полы для любой высоты подъёма и по любой основе. Устройство основания такого типа позволяет производить прокладку коммуникаций под лагами, а также получать эффект шумопоглащения, если в пространство между лагами укладывать звукоизоляционные маты.

высота подъема пола от верхней точки основания будет не более 2,5 см (толщина двух слоев фанеры по 12 мм). Вместо лаг используются пластиковые втулки с внутренней резьбой, которые вставляются в предварительно засверленные отверстия в фанере. Затем во втулки вкручиваются пластиковые болты-стойки.

пленка; 4-сухая засыпка; 5 - лента кромочная
Сухой пол по засыпке можно укладывать на полы с лагами (как стационарные, так и регулируемые) и по плитам перекрытия

Схема пола со сборными плитами из гипсоволокнистых листов (ГВЛ) "КНАУФ"

4

5

3

2

1

основания, вдоль стен по всему периметру пола оставляют зазор шириной 8-10 мм. В него укладывают звукоизоляцию - обычно в виде кромочной ленты из минеральной или стеклянной ваты, пенополиэтилена или другого подобного материала.

Сухой пол по плитам перекрытия

Засыпку помещают на пленку и разравнивают с помощью рейки по уровню разметки. Для засыпки для сборных полов годятся любые материалы, которые имеют оптимальный зернистый состав.

слоя составляет 30-50 мм, но бывает и больше. При толщине свыше 60 мм сухую стяжку усиливают дополнительным слоем плит.

Сверху засыпку застилают гипсоволокнистым листом, и уже на него укладывают чистовой пол. Число слоев и применяемые материалы могут варьироваться в зависимости от особенностей пола и требований к его качеству

удаляются механически, а поверхность пылесосится.

2. Для шпатлевки основания применяется выравнивающая смесь ATLAS, что уменьшает расход выливаемой массы.

3. Впитывающие и сильно пылящие основания грунтуют эмульсией ATLAS UNI-GRUNT.
Эмульсию распределяют щеткой или резиновым валиком.

мм) . Используются реперные рейки.
Определяют самую низкую и самую высокую точку. Выливка должна закрыть её, как минимум, на 2 мм.

5. TERPLAN N – это сухая смесь, которую разводят водой в определенных пропорциях и вымешивают.
Выливка готова к применению по истечении 5 минут после вымешивания.

6. Приготовленную смесь выливают на основание, начиная с одной из стен (в направлении к выходу). Разливать равномерно, полосами параллельными краю стены.
Соединение очередных партий выполнять не позже, чем через 10 минут.

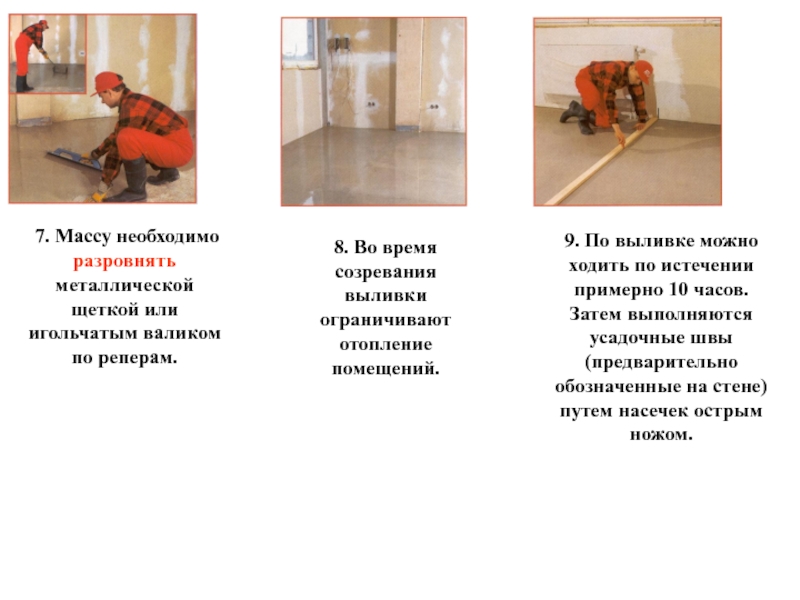

реперам.

8. Во время созревания выливки ограничивают отопление помещений.

9. По выливке можно ходить по истечении примерно 10 часов. Затем выполняются усадочные швы (предварительно обозначенные на стене) путем насечек острым ножом.

мастик

бетонные вакуумируемые

металлоцементные

асфальто-
бетонные

цементно-песчаные

мозаичные (терраццовые)

ксилолитовые

полимер-
бетонные

бетонные декоративные

паркетные

дощатые

линолеумная плитка

полимерная плитка

бетонная декоративная

керамическая

из природного камня

пробковые

ковровые

фальшполы

минеральная плитка

пробковая плитка

из искусственного камня

ламинированные

металлические каркасные разъемные

цельнометаллические неразъемные

с интегральными кабельными каналами

подогреваемые полы

водообогреваемые

электрообогреваемые

плиточные

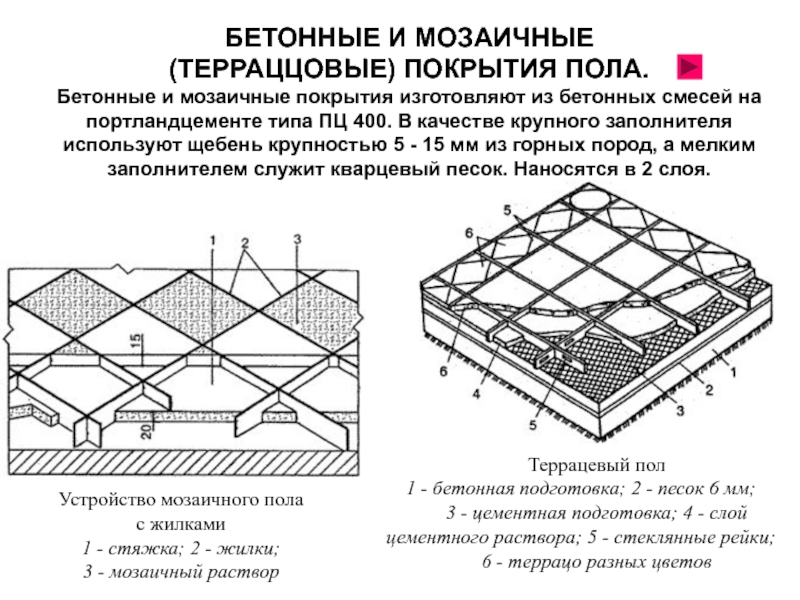

бетонных смесей на портландцементе типа ПЦ 400. В качестве крупного заполнителя используют щебень крупностью 5 - 15 мм из горных пород, а мелким заполнителем служит кварцевый песок. Наносятся в 2 слоя.

Устройство мозаичного пола
с жилками 1 - стяжка; 2 - жилки;
3 - мозаичный раствор

Террацевый пол 1 - бетонная подготовка; 2 - песок 6 мм;
3 - цементная подготовка; 4 - слой цементного раствора; 5 - стеклянные рейки;
6 - террацо разных цветов

смеси путем создания разряжения на её поверхности.

Устройство бетонных полов методом вакуумирования
I – подготовка основания; II – укладка бетонной смеси;
III – уплотнение бетонной смеси и выравнивание поверхности;
IV – вакуумирование бетонной смеси; V – заглаживание бетонной поверхности

неровности, трещины грунтуются и шпаклюются полиуретановыми составами с наполнителем из кварцевого песка. После твердения мест шпаклевания (6-8 часов), приступают к нанесению грунтовочного слоя. Через 8 часов наносят на поверхность пола основной покровный слой ракелем с зубчиками. Затем производят прокатывание покровного слоя игольчатым валиком, чтобы не было пузырьков воздуха. Эти работы должны выполнятся очень быстро, так как через 20-30 минут полиуретановый состав начинает схватываться. Чтобы не оставлять следов на полу, рабочие должны одевать на обувь специальные подошвы с шипами.
Через 16 часов по таким полам можно ходить, а через 24 часа по ним может передвигаться транспорт массой до 30 т.
Толщина слоев полиуретанового пола: грунтовки — 0,5 мм; покровного слоя —1-1,5 мм.

с помощью дробеструйной установки

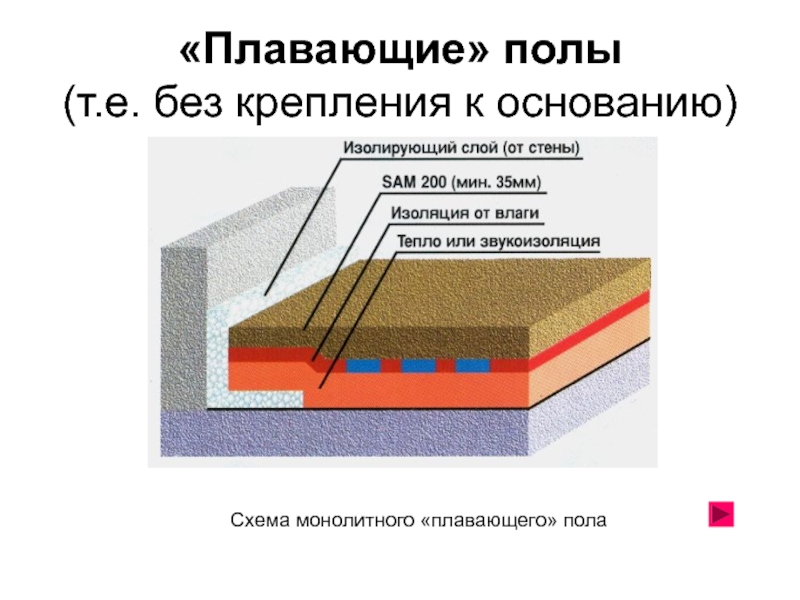

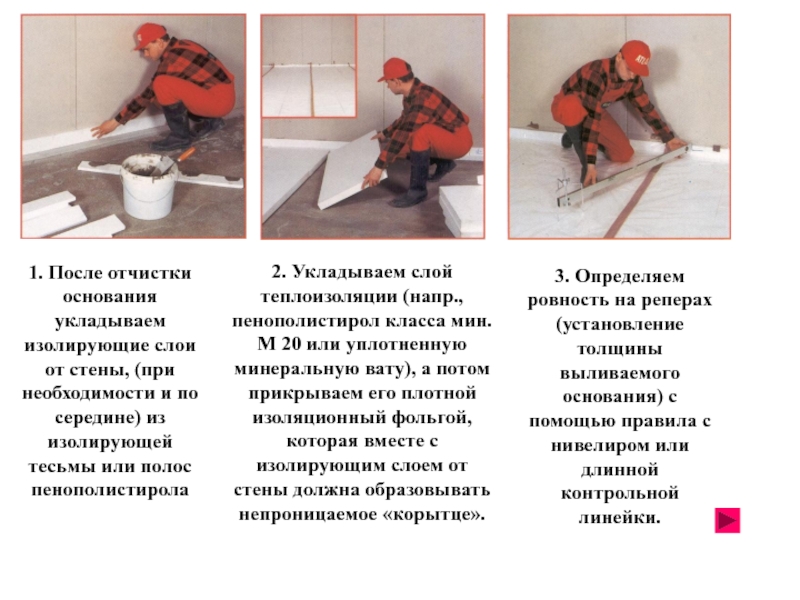

и по середине) из изолирующей тесьмы или полос пенополистирола

2. Укладываем слой теплоизоляции (напр., пенополистирол класса мин. М 20 или уплотненную минеральную вату), а потом прикрываем его плотной изоляционный фольгой, которая вместе с изолирующим слоем от стены должна образовывать непроницаемое «корытце».


3. Определяем ровность на реперах (установление толщины выливаемого основания) с помощью правила с нивелиром или длинной контрольной линейки.

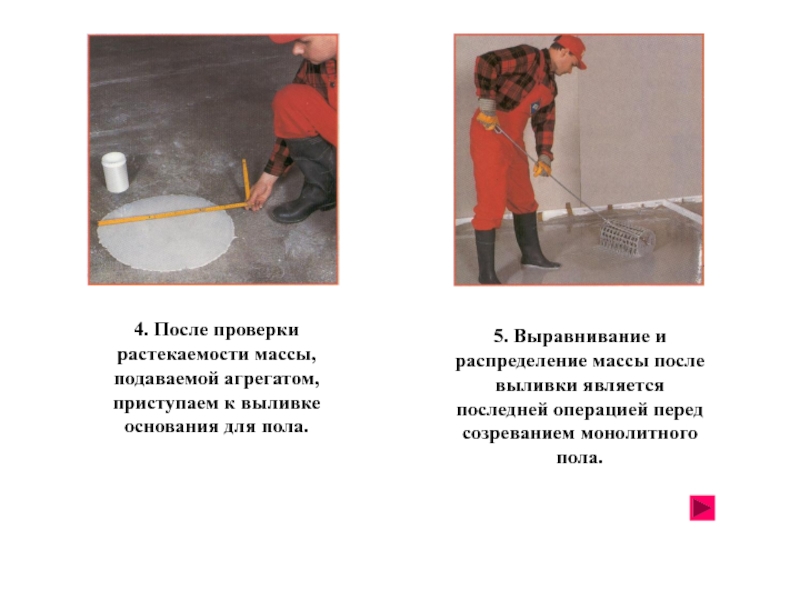

для пола.


5. Выравнивание и распределение массы после выливки является последней операцией перед созреванием монолитного пола.

упрочненным поверхностным слоем)

Укладка бетонной смеси многоточечной вибрационной рейкой

Рассыпка отвердителя

препарата BAUBOND.

Удаление воздуха из слоя BAUFLOOR
при помощи валика с иглами

Готовые полы

бетонное основание

Нанесение и укладка слоя эпоксидной
массы для посыпки кварцевым песком

Удаление воздуха с поверхности,
подготовленной для посыпки
кварцевым песком

Посыпка досуха кварцевым
песком на подготовленный
слой эпоксидной массы

Доработка верхнего слоя
до насыщения

на предварительно подготовленное основание

Нанесение в соответствующей пропорции цветного отвердителя PRESSBETON – MULTITOP на поверхность свежего бетона

при помощи форм соответствующего узора на поверхности свежего бетона. Для предотвращения прилипания форм к бетону надо предварительно покрыть его поверхность разделителем PRESSBETON.

акриловым препаратом BAUSEAL придаёт ей интенсивный цвет и предотвращает проникновение воды, масел, смазок в тело бетона.

Декоративные покрытия PRESSBETON

крепление лаг

Выравнивание лаг по уровню

Установка фанеры по лагам (крепление второго слоя фанеры на клей и шурупами)

досок

Укладка штучного пар- кета на паркетный клей. Дозированное нанесение клея

лака. Промежуточная супертонкая шлифовка лакового покрытия. Нанесение заключительного слоя лакового покрытия

Раскрой и крепление плинтусов к стене на шурупы с использованием декоративной восковой шпатлевки.

соединения панелей одним щелчком

Структура паркетной доски производства PARADOR
1-пропитанная маслом поверхность; 2-верхний слой из массива ценных пород дерева; 3-сердцевина панели, изготовленная из мягкой древесины; 4-вставка из HDF; 5-балансирующая подложка-шпон из мягкой древесины

Конструкция паркетной доски MEISTER
1-семь слоев акрилового лака; 2-слой из ценных пород древесины; 3-торцевой крепежный элемент; 4-средний стабилизирующий слой из хвойных пород древесины; 5-нижний компенсирующий слой из хвойных пород древесины

Защёлка панелей MEISTER

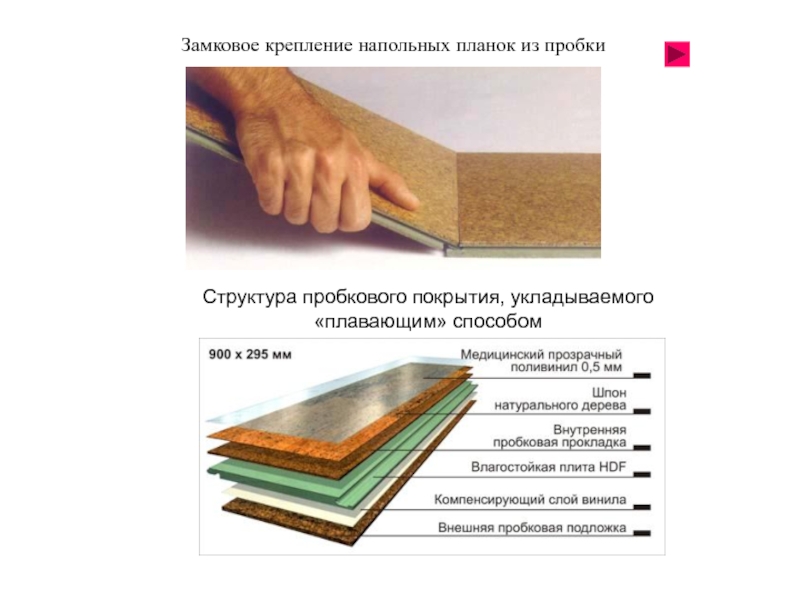

пленки

Набор для монтажа ламинированных
покрытий (подбивочный блок, скоба, клинья)

пленки толщиной мин. 0,2 мм

Укладка подложки толщиной 2-3 мм.

Укладка панелей с соблюдением деформационных зазоров

Соединение панелей методом поворота

на обратной стороне панели при помощи угольника

8

7

Установка отрезанной части панели

Соединение панелей с помощью
металлического бруска

поверхности,
валиком – на плиты, шпателем – на основание.
Клей должен высыхать не менее 30-40 мин.,
затем можно приступать непосредственно к укладке.

Убедитесь, что зазор между плитками и стенами
одинаков и составляет 3-5 мм (с учетом последней
прирезанной плитки, шириной не менее 5 см).
В случае необходимости прочертите новые ориентиры
параллельно предыдущим линиям.

Приступайте к укладке, начиная от центра по всей
проведенной линии. Предпочтительно настилать плитку
со смещением швов, укладывая плитку к плитке с
некоторым натягом.

часть плитки, которая устанавливается
непосредственно к стене, можно отрезать, как это
показано на рисунке

Для достижения оптимальных результатов используйте
прижимной валик массой около 50 кг, обрабатывая
поверхность через каждые 30 мин и по окончании укладки,
до схватывания клея в соответствии с инструкцией.

ленты

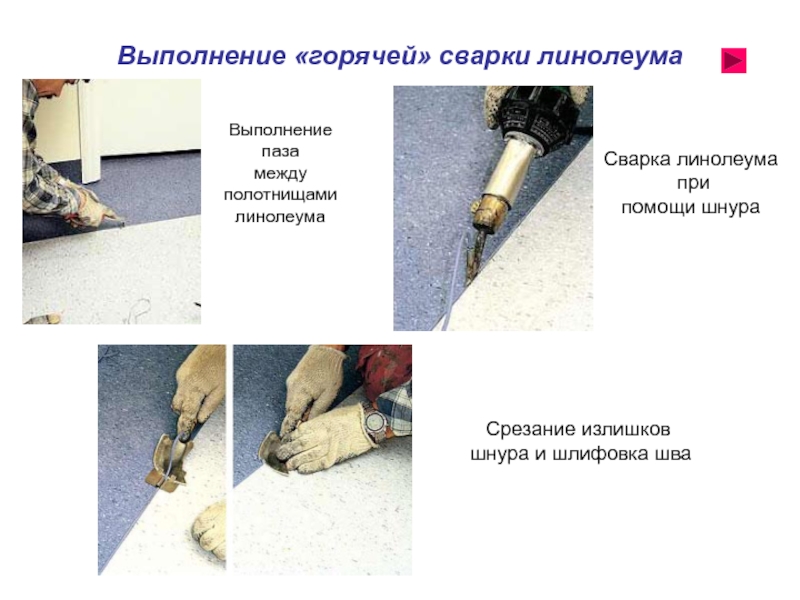

Укладка линолеума во внутренних углах

помощи шнура

Срезание излишков
шнура и шлифовка шва

скотча над стыком и нанесение в него клея

пола, предназначенная для укладки (м2);
L - длина нагревательного кабеля (м).

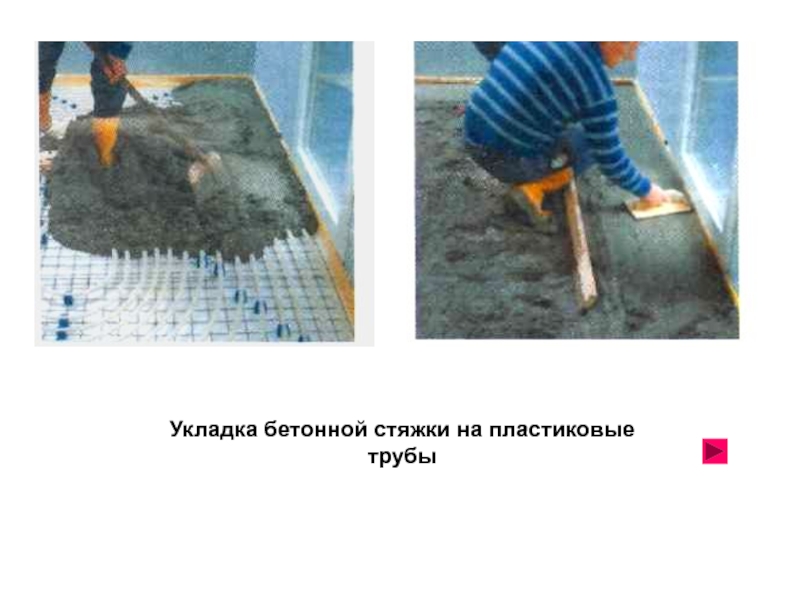

распределения; 3— шаровой кран ;
4— шкаф распределителя; 5— термостат.

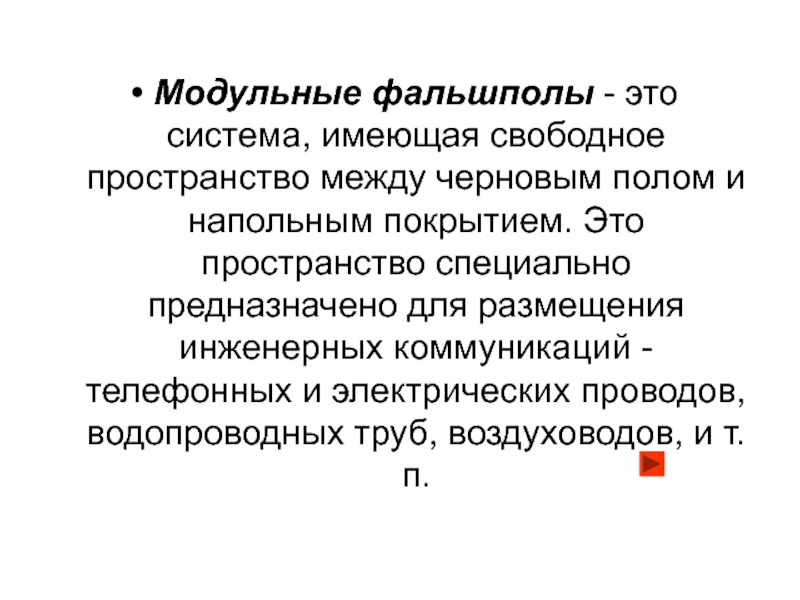

и напольным покрытием. Это пространство специально предназначено для размещения инженерных коммуникаций - телефонных и электрических проводов, водопроводных труб, воздуховодов, и т.п.

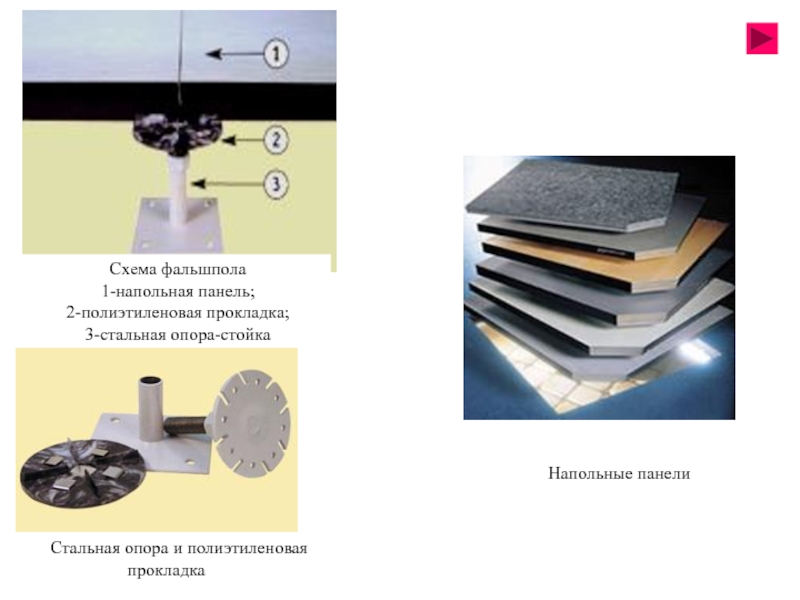

опора-стойка

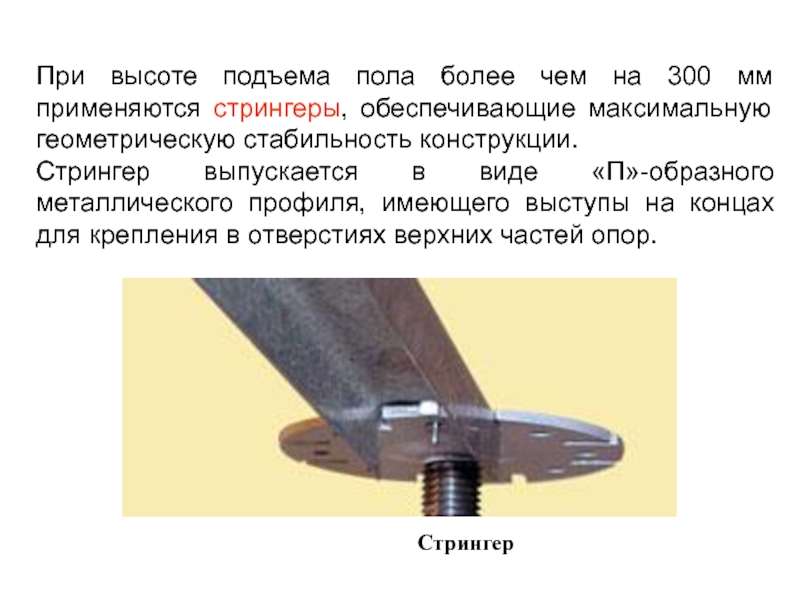

обеспечивающие максимальную геометрическую стабильность конструкции.
Стрингер выпускается в виде «П»-образного металлического профиля, имеющего выступы на концах для крепления в отверстиях верхних частей опор.

KOGYO
