Слайд 1
Текст слайда:

Устранение неисправностей ELQ 2+









Типовые повреждения кабеля

ELEKTR NIKA


Слайд 2
Текст слайда:

Измерение прослушиваниe на ближнем конце (NEXT) с помощью ELQ 2+

Место точки прослушивания можно определить с помощью рефлектометра ELQ 2+

Переход на страницу рефлектометра КЛИК

ELEKTR NIKA


Слайд 3
Текст слайда:

Измерение прослушивания на дальнем конце (FEXT) с помощьюELQ 2+

Место точки прослушивания можно определить с помощью рефлектометра ELQ 2+

Переход на страницу Pефлектометра КЛИК

ELEKTR NIKA


Слайд 4
Текст слайда:

Определение меcтa внятных переходов с помощью рефлектометра ELQ 2+

Когда внятные переходы превышают предел, возможной причиной является разбитость пар. Лучший метод определения точки внятных переходов-использование режима Рефл Пер

обратная
ELQ 2+ разбитость разбитость

Типичные кривые

ELEKTR NIKA


Слайд 5
Текст слайда:

Определение отводов

Лучшим методом определения отводов является измерение импеданса,потому-что его величина сильно меняется.

Типичные результаты измерений импеданса

Место определения отводов можно определить с помощью рефлектометра ELQ 2+

Перейти на страницу TDR КЛИК

ELEKTR NIKA


Слайд 6
Текст слайда:

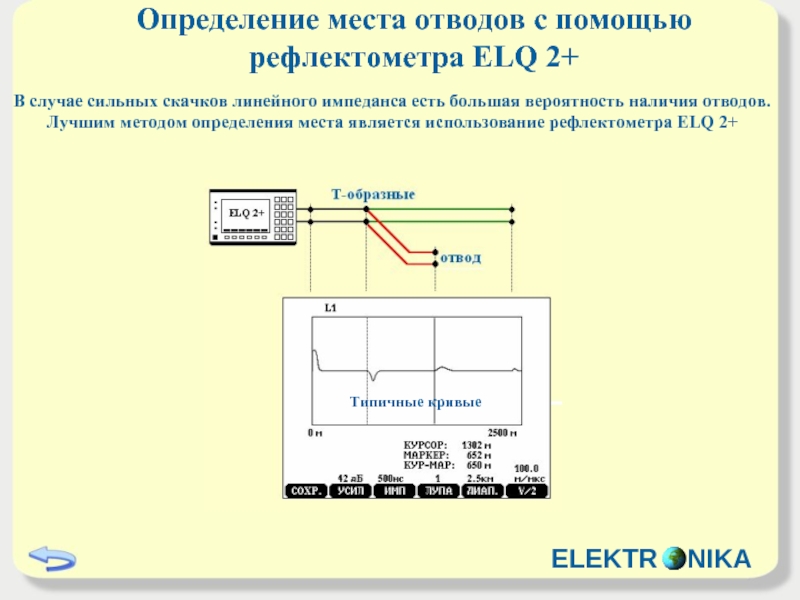

Определение места отводов с помощью рефлектометра ELQ 2+

В случае сильных скачков линейного импеданса есть большая вероятность наличия отводов. Лучшим методом определения места является использование рефлектометра ELQ 2+

Типичные кривые

ELEKTR NIKA


Слайд 7
Текст слайда:

Определение наличия микропрерываний






Микропрерыванием является кратковременное прерывание контакта линии.
ELQ 2+ определяет микропрерывания с помощью теста тона 2кГц.

Место прерывания контакта может определяться с помощью долговременных измерений с помощью рефлектометра.

Перейти на страницу TDR КЛИК

ELEKTR NIKA


Слайд 8
Текст слайда:

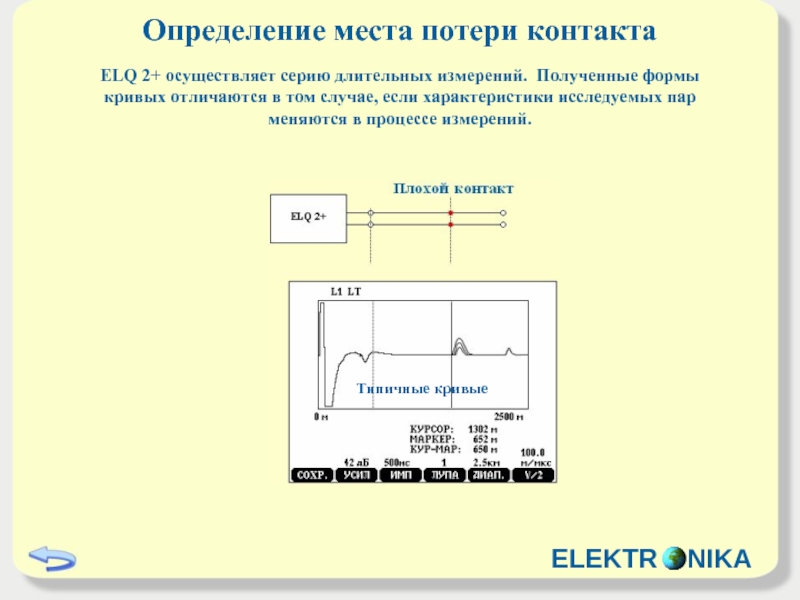

Определение места потери контакта

ELQ 2+ осуществляет серию длительных измерений. Полученные формы кривых отличаются в том случае, если характеристики исследуемых пар меняются в процессе измерений.

Типичные кривые

ELEKTR NIKA


Слайд 9
Текст слайда:

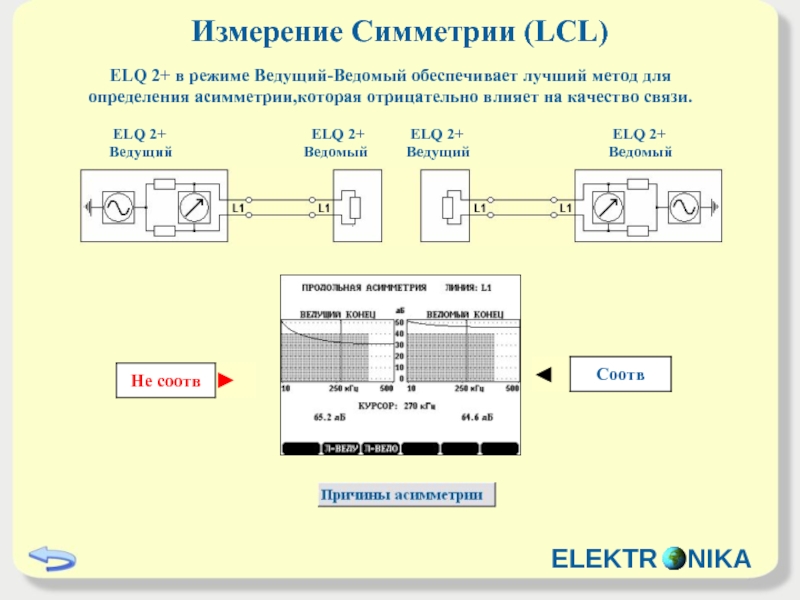

Измерение Симметрии (LCL)


ELQ 2+ в режиме Ведущий-Ведомый обеспечивает лучший метод для определения асимметрии,которая отрицательно влияет на качество связи.

ELEKTR NIKA


Слайд 10
Текст слайда:











Типичные причины асимметрии

Oмической асимметрии часто возникает после ремонта поврежденного провода.

Емкостная асимметрия часто возникает после ремонта поврежденного провода.

ELEKTR NIKA


Слайд 11
Текст слайда:



ELQ 2+ предлагает следующие результаты: Ra, Rb, Rloop, Δ R, %








Измерение омической асимметрии

ELEKTR NIKA


Слайд 12
Текст слайда:

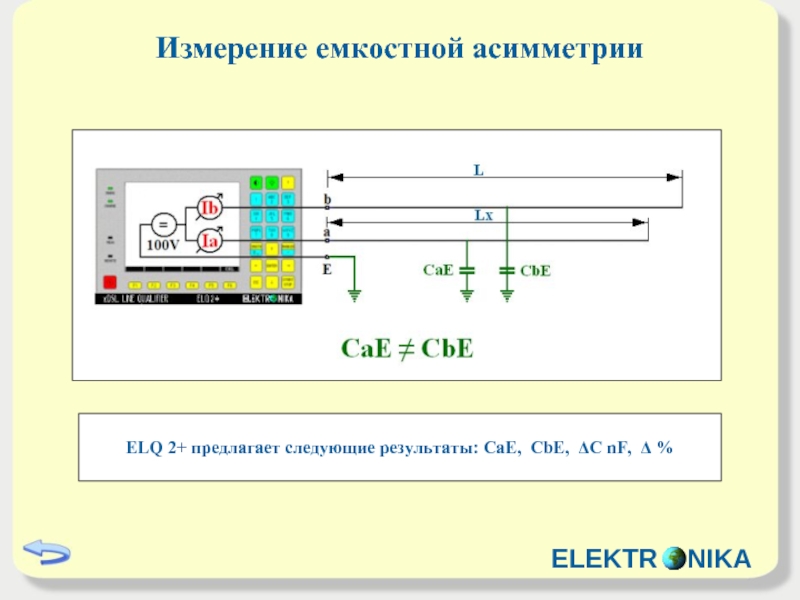

Измерение емкостной асимметрии


ELQ 2+ предлагает следующие результаты: CaE, CbE, ΔC nF, Δ %

ELEKTR NIKA


Слайд 13
Текст слайда:

Типы повреждений изоляции

Лучшим методом определения этого типа

повреждения-использование

Лучшим методом определения этого типа

повреждения-использование

ELEKTR NIKA


Слайд 14
Текст слайда:

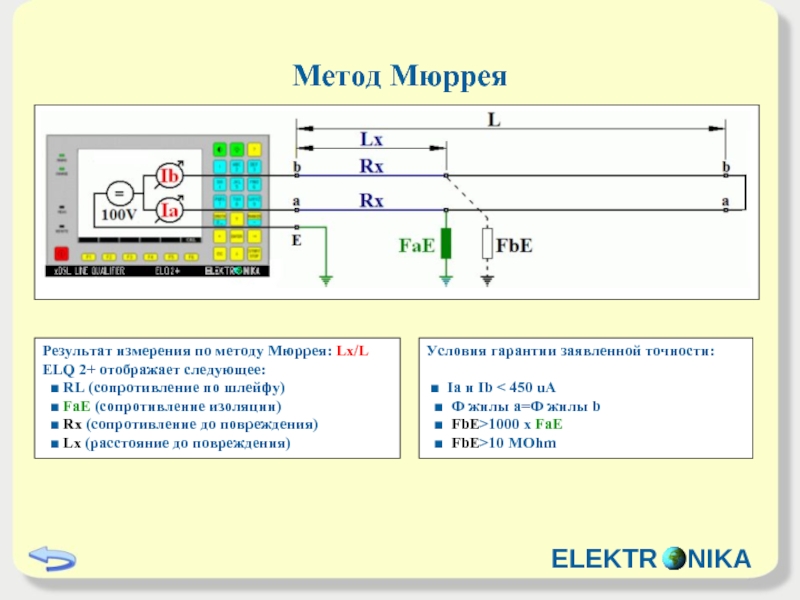

Метод Мюррея








Результат измерения по методу Мюррея: Lx/L
ELQ 2+ отображает следующее:
  ■ RL (сопротивление по шлейфу)
  ■ FaE (сопротивление изоляции)
  ■ Rx (сопротивление до повреждения)
■ Lx (расстояние до повреждения)

Условия гарантии заявленной точности:

■ Ia и Ib < 450 uA
■ Ф жилы a=Ф жилы b
■ FbE>1000 x FaE
■ FbE>10 MOhm

ELEKTR NIKA


Слайд 15
Текст слайда:

Метод Кюпфмюллерa

Результат измерения по методу Кюпфмюллер: Lx/L
ECFL 30 отображает следующее:
  ■ RL (сопротивление по шлейфу)
  ■ FaE н FbE (сопротивление изоляции)
  ■ Rx (сопротивление до повреждения)
■ Lx (расстояние до повреждения)

Условия гарантии заявленной точности:

■ Ia и Ib < 450 uA
■ Ф жилы a=Ф жилы b
■ 0,5>FaE / FbE>2
■ FaE + FbE>100 x R шлейфа








Этот метод измерения состоит из двух измерений:
  ■ е измерение с открытым дальним концом
  ■ е измерение с перемычкой на удаленном конце

ELEKTR NIKA


Слайд 16
Текст слайда:

СПАСИБО ЗА ВАШЕ ВНИМАНИЕ !
