Слайд 1
Текст слайда:

Услуга «FREEPHONE» (бесплатный вызов)

Применение концепции IN
для спецификации услуг

Выполнили:
студенты группы 11МТС-48-04
Бодрова А.П.
Гаскарова А.В.
Михеев В.П.
Проверила
Туктарова Л.Р.


Слайд 2
Текст слайда:

Описание и перечень атрибутов

Услуга FREEPHONE (FPH) предоставляет пользователю телефонной сети возможность бесплатной связи с одним из нескольких терминалов абонента этой услуги путем набора единого логического номера. Терминалы абонента услуги могут размещаться в разных пунктах территории, обслуживаемой телефонной сетью, быть включенными в разные АТС этой сети и иметь разные физические (списочные) номера, а пра-вила пересчета логического номера в тот или иной физический номер определяются критериями, которые назначает абонент услуги. Вызов по номеру FPH из той или иной точки ТфОП может маршрутизироваться в зависимости от времени суток, дня недели (рабочий, выходной, праздничный), номера вызывающего абонен-та, специфических требований абонента - владельца номера, поступающей нагрузки и т. п. В случае заня-тости или при отсутствии ответа маршрутизация может отличаться от маршрутизации при наличии ответа. Кроме того, логика услуги может предусматривать подачу вызывающему пользователю речевых сообщений и акустических сигналов. Схема предоставления услуги показана на рисунке 1.
В соответствии с рекомендацией ITU-T Q.1211 для реализации услуги FPH обязательными являются атрибуты: One Number (ONE) - атрибут, обеспечивающий доступ к нескольким физическим номерам по единому логическому номеру, и Reverse Charging (REVC) - атрибут, предусматривающий отнесение платы за связь не на счет вызывающего пользователя, а на счет абонента услуги.
Абонентом услуги FPH может быть агентство, магазин, ресторан или иное предприятие, желающее иметь единый логический номер для всех своих филиалов, находящихся в разных географических регионах.
В телефонных сетях России обращение к услуге FPH осуществляется набором номера вида
Пн - 800-Х,Х2....Хп, где:
Пн - префикс, равный:
8 - если выход к платформе IN осуществляется через АМТС,
0 - если выход к платформе IN осуществляется через УСС;
800 - код доступа к услуге FPH;
Х,Х2....Хп-логический номер абонента услуги FPH.


Слайд 3
Текст слайда:

Рисунок 1 Схема предоставления услуги FPH



Слайд 4
Текст слайда:

Алгоритм работы

Алгоритм предоставления услуги содержит следующие шаги:
1. На основании набранных пользователем цифр 0-800-555-5555 вызов направляется средствами ТФОП по прямым пучкам соединительных линий от оконечной АТС к УСС с функциями SSR. На этом участке может использоваться как система сигнализации по выделенным сигнальным каналам (2ВСК), так и общеканальная сис­тема ОКС-7 (MTP, ISUP-R).
2. Обнаружив, что вызов связан с обращением к услуге Интеллекту­альной Сети, SSP приостанавливает процесс его обслуживания и передает в SCP соответствующий запрос посредством операции INAP InitialDP. В случае услуги FPH эта операция обязательно содержит параметр Service Key со сведениями о типе услуги, информацию о набранных пользователем цифрах номера, а также о номере самого пользователя.
3. При наличии в сети IN нескольких SCP операция InitialDP может проходить через транзитные пункты сигнализации ОКС-7 (STP). Чтобы определить, к какому SCP должна быть маршрутизирована данная операция, STP производит преобразование поля Global Title параметра Calling Party Number подсистемы SCCP. Тип трансляции, проводимой подсистемой SCCP, определяется STP на основании набранного пользователем логического номера.
4. Приняв операцию INAP InitialDP, SCP анализирует параметр Service Key, в результате чего операция направляется к приложению, обслуживающему услугу FPH. Если такое приложение не найдено, операция InitialDP игнорируется, а процесс обслуживания вызова, приостановленный в SSP, после срабатывания таймера операции InitialDP направляет соединение к автоинформатору.
5. Логический номер используется для доступа к данным о профиле обслуживания абонента услуги FPH, содержащим сведения о физических номерах и о критериях, в соответствии с которыми должен производиться пересчет логического номера в тот или иной физический номер. Определяется статус абонентского оборудования, и если оно находится в неактивном состоянии (например, выключено по какой-либо причине администратором услуги), то вызывающей стороне передается сообщение о прекращении обслуживания вызова.
6. Используя логический номер абонента услуги FPH, SCP определяет номер его счета и информирует SSP об организации начисления оплаты и о физическом вызываемом номере ТфОП с помощью операций INAP FurnishCharginglnformation и Connect. Приостановленный процесс обслуживания вызова в SSP возобновляется в соответствии с данными, полученными от SCP.


Слайд 5
Текст слайда:

Рисунок 2 Вариант организации цепочки блоков для реализации услуги FPH






Слайд 6
Текст слайда:

Блоки: (1) ВСР, (2) SCREEN


Слайд 7
Текст слайда:

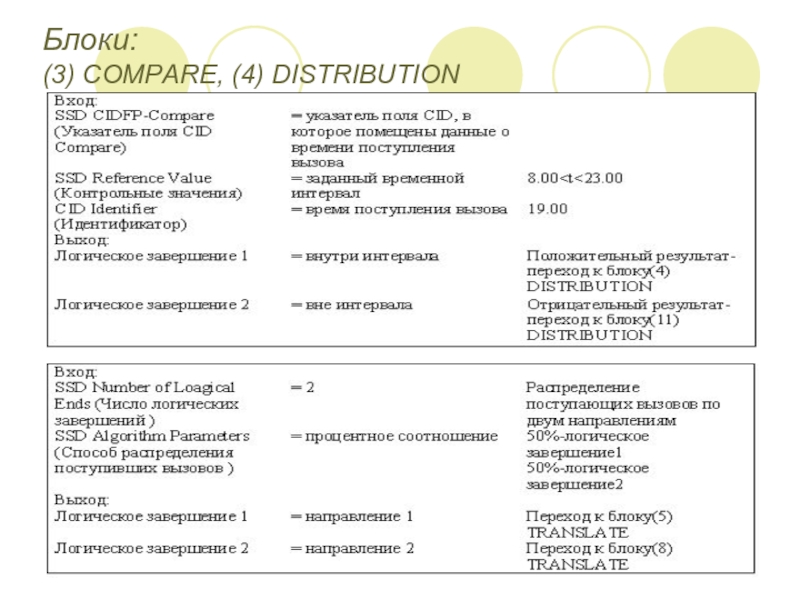

Блоки: (3) COMPARE, (4) DISTRIBUTION


Слайд 8
Текст слайда:

Блоки: (5) TRANSLATE, (6) CHARGE


Слайд 9
Текст слайда:

Блок (7) CONNECT

Блок (1) ВСР

Выполнение цепочки блоков (2) SCREEN - (3) COMPARE - (4) DISTRIBU-TION - (5) TRANSLATE - (6) CHARGE - (7) CONNECT завершается возвратом в блок (1) ВСР. Процесс обслуживания вызова возобновляется и далее производится уже на осно-вании данных, полученных через точку возврата POR Handle as Transit. Возобнов-ленный в такой точке процесс, вплоть до разъединения, выполняется блоком ВСР как процесс обслуживания только что поступившего вызова, но с параметрами маршрутизации, полученными от блока (7) CONNECT.
