Усиление колонны металлической обоймой презентация
Содержание
- 1. Усиление колонны металлической обоймой
- 2. Установка распорного элемента в виде натяжного винта
- 3. Установка распорных болтов на составных металлических обоймах
- 4. Установка предварительно напряженных элементов усиления
- 5. Установка боковых разгружающих элементов 1 -
- 6. Установка приставных разгружающих стоек 1 -
- 7. Установка двусторонних распорок 1 - усиливаемая
- 8. Установка односторонних распорок 1 - усиливаемая
- 9. Усиление сжатых элементов ферм 1 -
- 10. Усиление балки дополнительной, предварительно напряженной арматурой
- 11. Усиление сборной балки покрытия шпренгелем 1
- 12. Усиление балки дополнительной предварительно напряженной арматурой (горизонтальные
- 13. Установка затяжек из арматурной стали 1
- 14. Установка предварительно напряженных затяжек и заполнение отверстий

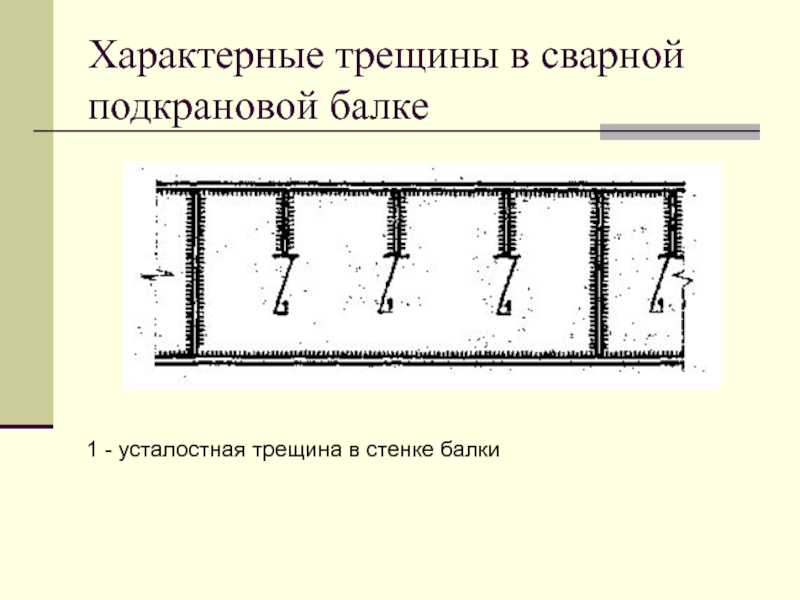

- 15. Характерные трещины в сварной подкрановой балке 1 - усталостная трещина в стенке балки

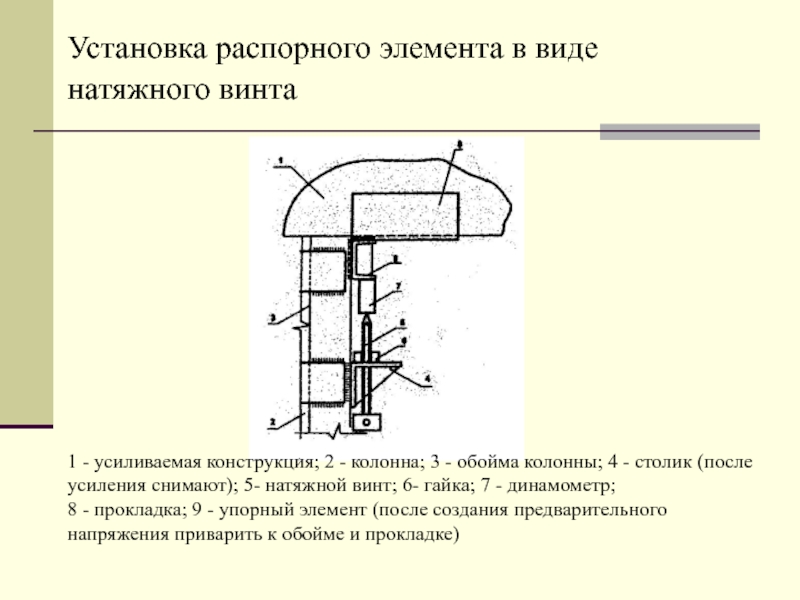

Слайд 2Установка распорного элемента в виде натяжного винта
1 - усиливаемая конструкция;
2 - колонна; 3 - обойма колонны; 4 - столик (после усиления снимают); 5- натяжной винт; 6- гайка; 7 - динамометр;
8 - прокладка; 9 - упорный элемент (после создания предварительного напряжения приварить к обойме и прокладке)
8 - прокладка; 9 - упорный элемент (после создания предварительного напряжения приварить к обойме и прокладке)
Слайд 3Установка распорных болтов на составных металлических обоймах
1- балка; 2 -
колонна;
3 - уголки обоймы (составные по высоте);
4 - накладки,
устанавливаемые до усиления;
5 - накладки, устанавливаемые после усиления (до усиления стоят монтажные стяжки);
6 - опорные уголки;
7 - накладки из уголков с
гайками в месте стыка обойм;
8 - распорные болты
3 - уголки обоймы (составные по высоте);
4 - накладки,
устанавливаемые до усиления;
5 - накладки, устанавливаемые после усиления (до усиления стоят монтажные стяжки);
6 - опорные уголки;
7 - накладки из уголков с
гайками в месте стыка обойм;
8 - распорные болты
Слайд 4Установка предварительно напряженных элементов усиления
1 - балка; 2- колонна; 3
- металлическая обойма;
4 - опорная часть обоймы; 5 - металлические тяжи для предварительного обжатия обоймы (усиление обжатия контролировать динамометрическим ключом, обойму приваривать к верхней и нижней, опорным частям и снять тяжи)
4 - опорная часть обоймы; 5 - металлические тяжи для предварительного обжатия обоймы (усиление обжатия контролировать динамометрическим ключом, обойму приваривать к верхней и нижней, опорным частям и снять тяжи)

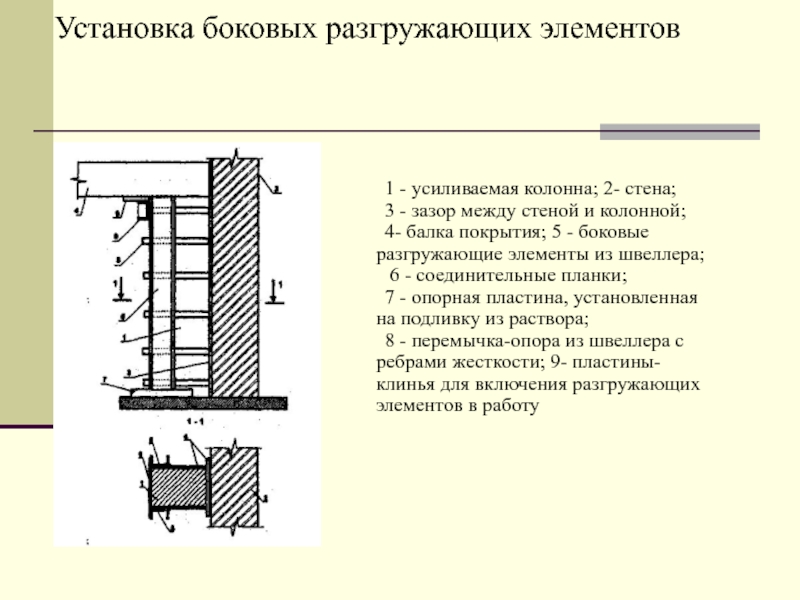

Слайд 5Установка боковых разгружающих элементов
1 - усиливаемая колонна; 2- стена;
3 -
зазор между стеной и колонной;
4- балка покрытия; 5 - боковые разгружающие элементы из швеллера;
6 - соединительные планки;
7 - опорная пластина, установленная на подливку из раствора;
8 - перемычка-опора из швеллера с ребрами жесткости; 9- пластины-клинья для включения разгружающих элементов в работу
4- балка покрытия; 5 - боковые разгружающие элементы из швеллера;
6 - соединительные планки;
7 - опорная пластина, установленная на подливку из раствора;
8 - перемычка-опора из швеллера с ребрами жесткости; 9- пластины-клинья для включения разгружающих элементов в работу
Слайд 6Установка приставных разгружающих стоек
1 - усиливаемая колонна;
2 - балки
покрытия;
3- приставная разгружающая стойка из швеллера;
4 - опорные пластины;
5 - стяжные болты;
6- уголок-шайба;
7 - лист стяжного хомута;
8 - упорный уголок стяжного хомута;
9 - пластины-клинья для включения разгружающих стоек в работу
3- приставная разгружающая стойка из швеллера;
4 - опорные пластины;
5 - стяжные болты;
6- уголок-шайба;
7 - лист стяжного хомута;
8 - упорный уголок стяжного хомута;
9 - пластины-клинья для включения разгружающих стоек в работу

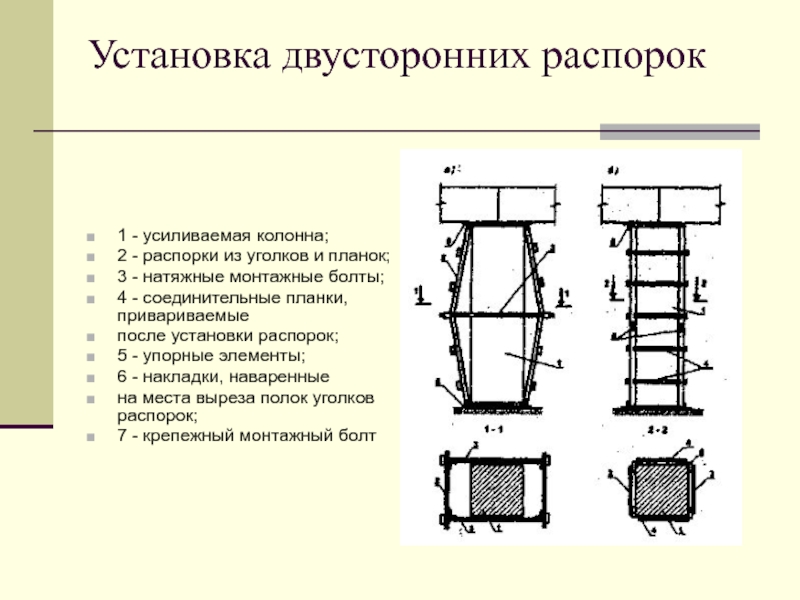

Слайд 7Установка двусторонних распорок
1 - усиливаемая колонна;
2 - распорки из
уголков и планок;
3 - натяжные монтажные болты;
4 - соединительные планки, привариваемые
после установки распорок;
5 - упорные элементы;
6 - накладки, наваренные
на места выреза полок уголков распорок;
7 - крепежный монтажный болт
3 - натяжные монтажные болты;
4 - соединительные планки, привариваемые
после установки распорок;
5 - упорные элементы;
6 - накладки, наваренные
на места выреза полок уголков распорок;
7 - крепежный монтажный болт

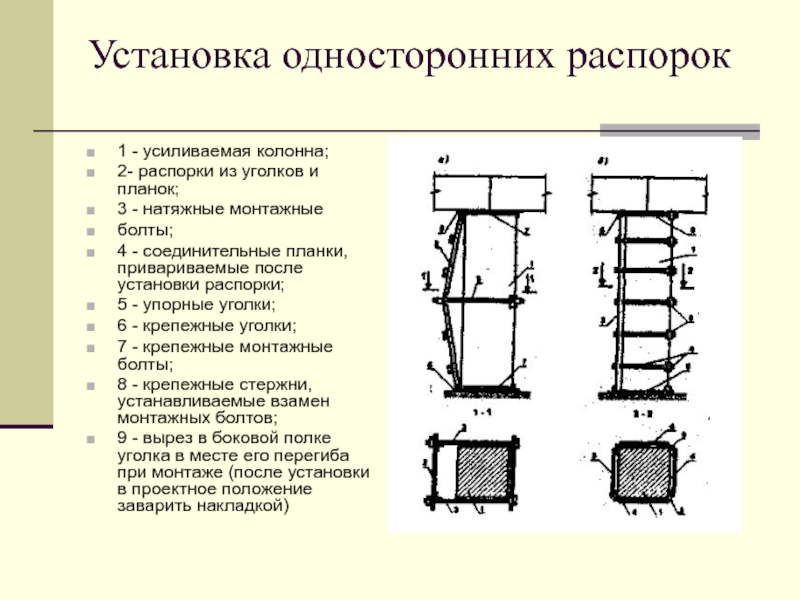

Слайд 8Установка односторонних распорок
1 - усиливаемая колонна;
2- распорки из уголков
и планок;
3 - натяжные монтажные
болты;
4 - соединительные планки, привариваемые после установки распорки;
5 - упорные уголки;
6 - крепежные уголки;
7 - крепежные монтажные болты;
8 - крепежные стержни, устанавливаемые взамен монтажных болтов;
9 - вырез в боковой полке уголка в месте его перегиба при монтаже (после установки в проектное положение заварить накладкой)
3 - натяжные монтажные
болты;
4 - соединительные планки, привариваемые после установки распорки;
5 - упорные уголки;
6 - крепежные уголки;
7 - крепежные монтажные болты;
8 - крепежные стержни, устанавливаемые взамен монтажных болтов;
9 - вырез в боковой полке уголка в месте его перегиба при монтаже (после установки в проектное положение заварить накладкой)

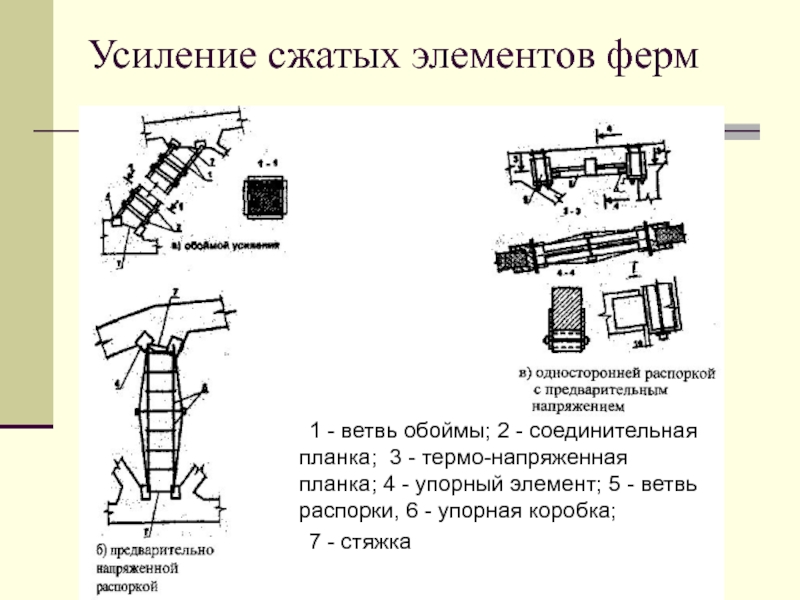

Слайд 9Усиление сжатых элементов ферм
1 - ветвь обоймы; 2 - соединительная
планка; 3 - термо-напряженная планка; 4 - упорный элемент; 5 - ветвь распорки, 6 - упорная коробка;
7 - стяжка
7 - стяжка
Слайд 10Усиление балки дополнительной, предварительно напряженной арматурой
1 - усиливаемая балка;
2
- арматура балки;
3 - дополнительная, предварительно напряженная арматура;
4 – коротыш.
3 - дополнительная, предварительно напряженная арматура;
4 – коротыш.

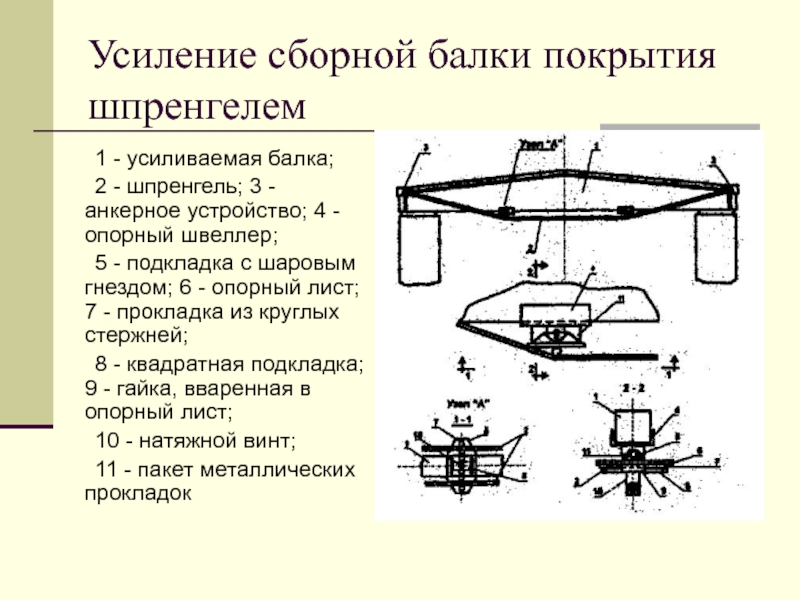

Слайд 11Усиление сборной балки покрытия шпренгелем
1 - усиливаемая балка;
2 -
шпренгель; 3 - анкерное устройство; 4 - опорный швеллер;
5 - подкладка с шаровым гнездом; 6 - опорный лист; 7 - прокладка из круглых стержней;
8 - квадратная подкладка; 9 - гайка, вваренная в опорный лист;
10 - натяжной винт;
11 - пакет металлических прокладок
5 - подкладка с шаровым гнездом; 6 - опорный лист; 7 - прокладка из круглых стержней;
8 - квадратная подкладка; 9 - гайка, вваренная в опорный лист;
10 - натяжной винт;
11 - пакет металлических прокладок
Слайд 12Усиление балки дополнительной предварительно напряженной арматурой
(горизонтальные затяжки)
1 - усиливаемая балка;
2 - горизонтальные затяжки;
3 - уголок анкера;
4 - вертикальные стержни анкера; 5 - натяжной болт; 6- шайба;
7- отверстие, заделываемое после установки анкера

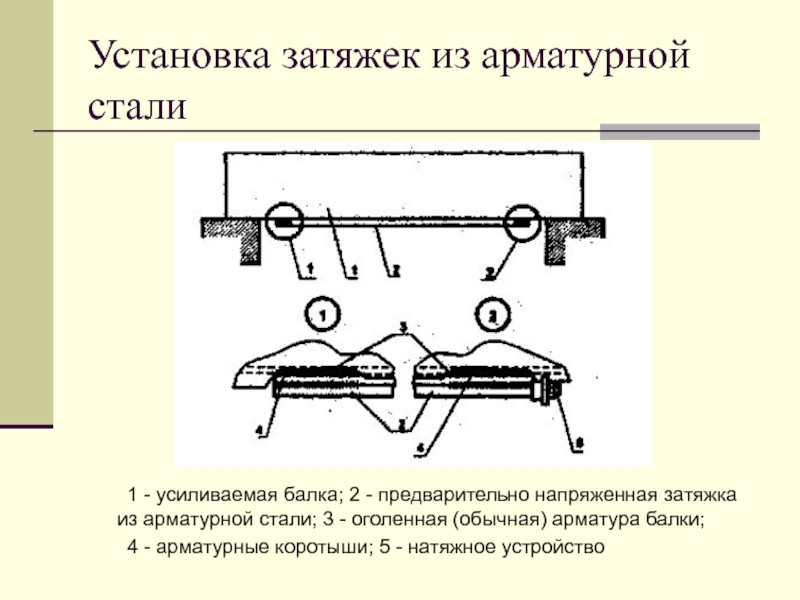

Слайд 13Установка затяжек из арматурной стали
1 - усиливаемая балка; 2 -
предварительно напряженная затяжка из арматурной стали; 3 - оголенная (обычная) арматура балки;
4 - арматурные коротыши; 5 - натяжное устройство
4 - арматурные коротыши; 5 - натяжное устройство

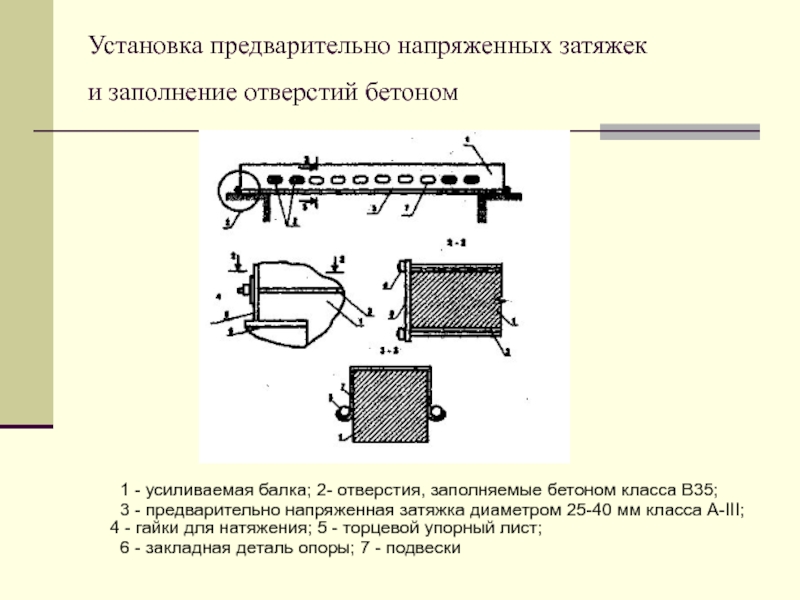

Слайд 14Установка предварительно напряженных затяжек
и заполнение отверстий бетоном
1 - усиливаемая балка;
2- отверстия, заполняемые бетоном класса В35;
3 - предварительно напряженная затяжка диаметром 25-40 мм класса А-III; 4 - гайки для натяжения; 5 - торцевой упорный лист;
6 - закладная деталь опоры; 7 - подвески
3 - предварительно напряженная затяжка диаметром 25-40 мм класса А-III; 4 - гайки для натяжения; 5 - торцевой упорный лист;
6 - закладная деталь опоры; 7 - подвески
