Цветовое ТВ презентация

0,4 0,52 0,7 мкм
УФ Ф С Г З Ж О К ИК
Кроме того, можно получать разные цветовые
тона, складывая другие цвета.
Оказывается, любой цветовой тон можно
получить как сумму трех основных цветов:
R (red) – красный; G (green) – зеленый;
B (blue) – синий,
взятых в определенных количествах.

кривая
видности

380

за цвет.

Насыщенность (чистота цвета) – насколько
цвет близок к спектрально-чистому цвету.
Цвет можно представить как сумму
спектрально-чистого цвета (насыщ. 100%)
и белого цвета (насыщенность 0%).

от
точки белого к
точке на локусе.

Локус

люминофоров на экране кинескопа.
Сложением можно получить все цвета внутри
и на границах треугольника.
Следовательно, можно получить все цветовые
тона, но ограниченный диапазон насыщенности.
Однако в реальных изображениях большие
значения насыщенности и не встречаются.

150 Гц.
Примеры: экспериментальные системы цветного
ТВ начала 50-х годов; мультимедийные шлемы.

и т.д.

равенство
ER = EG = EB.
В телевизионном приемнике устанавливают
настройки так, чтобы при выполнении равенства
ER = EG = EB
на экране получалось неокрашенное изображение.

черно-белого изображения.
2. Сигнал черно-белого ТВ должен прини-
маться на цветной телевизор с получением
нормального черно-белого изображения.
3. Сигналы цветного и черно-белого
телевидения должны передаваться по
одним и тем же каналам.
(Совместимые системы: SECAM, NTSC и PAL.)

складывая три основных
цвета R, G, B.
2. Зрение не воспринимает цвет мелких
деталей изображения. Поэтому для мелких
деталей достаточно передавать только
информацию об их яркости.
3. Спектр сигнала черно-белого ТВ имеет
дискретную структуру – мощность в основном
сосредоточена у гармоник частоты строк.

.
Имеет верхнюю частоту 5 – 6 МГц.
Создает черно-белое изображение.
Цветоразностные сигналы: передают два
цветоразностных сигнала:
E`R-Y = E`R - E`Y и E`B-Y = E`B - E`Y .
Их верхняя частота не более 1,5 МГц.
Они «раскрашивают» изображение.

(Штрихи показывают, что сигналы прошли гамма-коррекцию)

, поэтому
E`R-Y = E`G-Y = E`B-Y = 0.
2. Цветоразностные сигналы могут быть
как положительными, так и отрицательными.
3. Цветоразностные сигналы не влияют
на яркость изображения, но определяют
его цвет – цветовой тон и насыщенность.
4. При увеличении насыщенности цвета
уровни цветоразностных сигналов растут.

= 0.

Отсюда следует:
E`G-Y = - (0,3E`R-Y + 0,11E`B-Y ) / 0,59; или
E`G-Y = - 0,508E`R-Y - 0,186E`B-Y .

Следовательно, E`G-Y можно получить в
приемнике из принятых сигналов E`R-Y и E`B-Y .

По E`R-Y и E`B-Y получили E`G-Y.

3. Получаем сигналы основных цветов:
E`R = E`Y + E`R-Y ;
E`G = E`Y + E`G-Y ;
E`B = E`Y + E`B-Y .

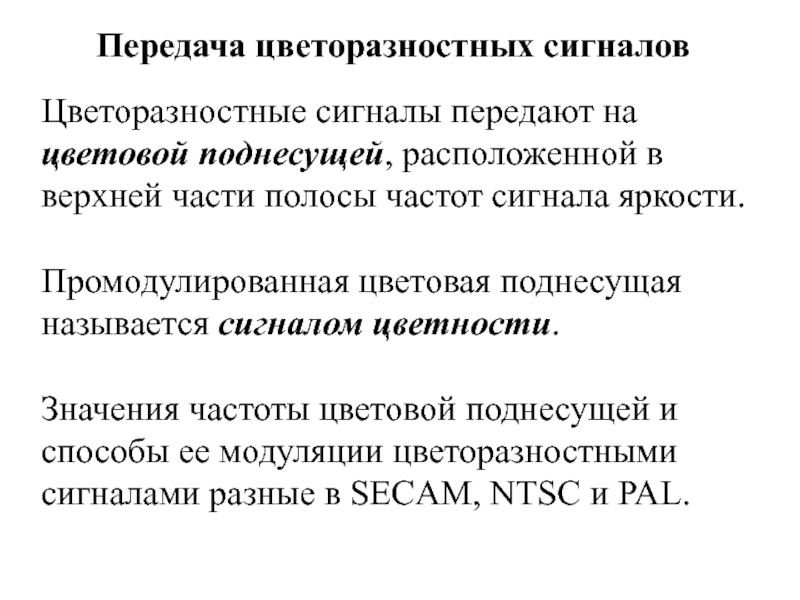

частот сигнала яркости.

Промодулированная цветовая поднесущая
называется сигналом цветности.

Значения частоты цветовой поднесущей и
способы ее модуляции цветоразностными
сигналами разные в SECAM, NTSC и PAL.

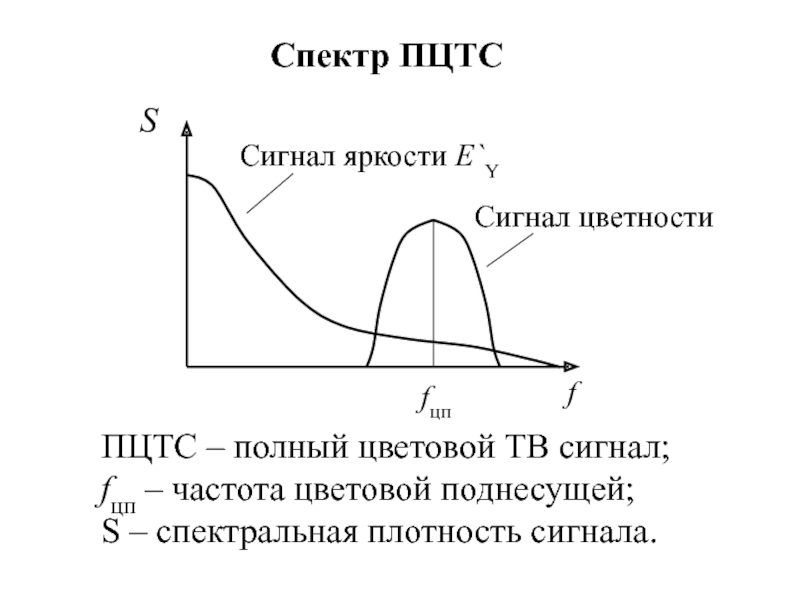

частота цветовой поднесущей;
S – спектральная плотность сигнала.

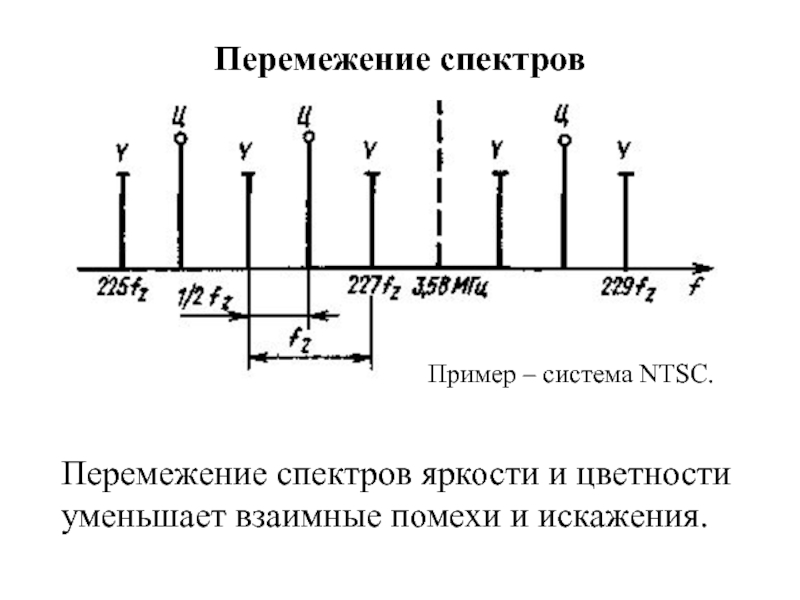

S

система NTSC.
