Цифровой спектрально-селективный преобразователь сигналов с полосой до 1ГГц для радиометров и анализаторов спектра презентация
Содержание
- 1. Цифровой спектрально-селективный преобразователь сигналов с полосой до 1ГГц для радиометров и анализаторов спектра
- 2. Двухканальная спектрально-селективная радиометрическая система Исключен квадратичный детектор
- 3. Модуль «Спектрометр-2К» Обсерватория «Светлое» и «Бадары»
- 4. Интерфейсное окно спектрально-селективного модуля с полосой до

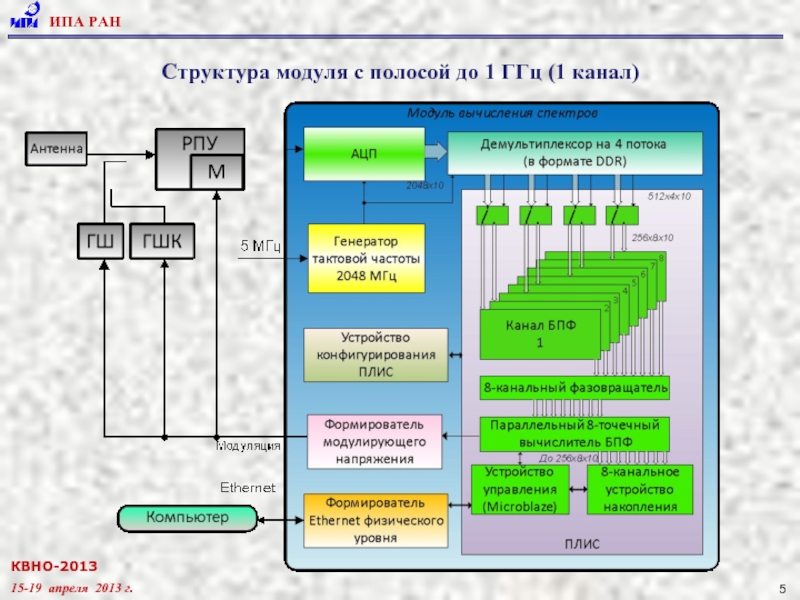

- 5. Структура модуля с полосой до 1 ГГц (1 канал)
- 6. Преобразователь сигналов на основе платы Neptune V5-VSX
- 7. Δf=174 МГц σ
- 8. Зависимость требуемых ресурсов ПЛИС от числа N
- 9. Параметры модулей для разных ПЛИС
- 10. Спасибо за внимание
Двухканальная спектрально-селективная радиометрическая система Исключен квадратичный детектор Радиометрические измерения в континууме при радиопомехах Совмещение функций: - радиометрии в континууме; - регистрации радиоизлучения в спектральных линиях;
Слайд 1Цифровой спектрально-селективный преобразователь сигналов с полосой до 1ГГц для радиометров и
анализаторов спектра
Слайд 2Двухканальная спектрально-селективная радиометрическая система
Исключен квадратичный детектор
Радиометрические измерения в континууме при радиопомехах
Совмещение функций:
- радиометрии в континууме;
- регистрации радиоизлучения в спектральных линиях;
- регистрации радиопомех.
Минимизировано время наблюдения при спектрометрии (tцикл=1/Δν)=N/Δf)
- радиометрии в континууме;
- регистрации радиоизлучения в спектральных линиях;
- регистрации радиопомех.
Минимизировано время наблюдения при спектрометрии (tцикл=1/Δν)=N/Δf)
Чувствительность радиометра

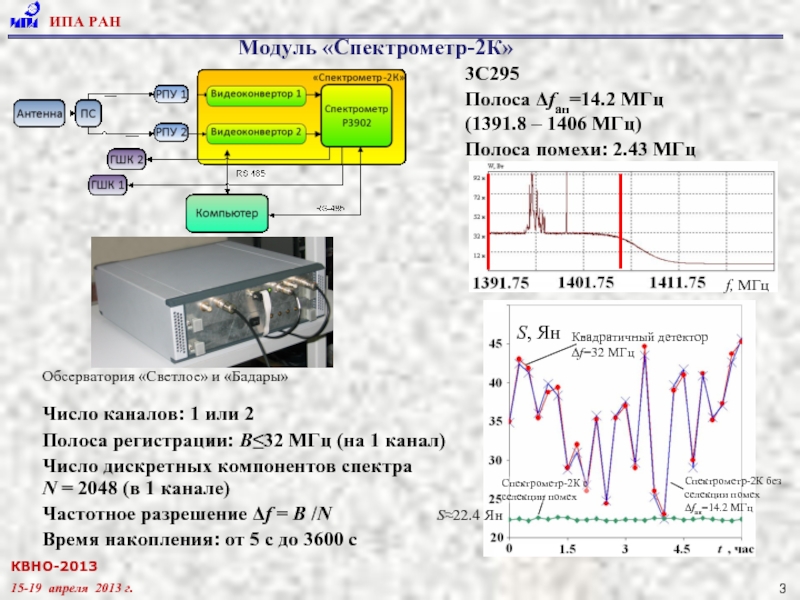

Слайд 3Модуль «Спектрометр-2К»
Обсерватория «Светлое» и «Бадары»
Число каналов: 1 или 2
Полоса регистрации: B≤32
МГц (на 1 канал)
Число дискретных компонентов спектра N = 2048 (в 1 канале)
Частотное разрешение Δf = B /N
Время накопления: от 5 с до 3600 с
Число дискретных компонентов спектра N = 2048 (в 1 канале)
Частотное разрешение Δf = B /N
Время накопления: от 5 с до 3600 с
3С295
Полоса Δfан=14.2 МГц (1391.8 – 1406 МГц)
Полоса помехи: 2.43 МГц
f, МГц
S, Ян
Квадратичный детектор Δf=32 МГц
Спектрометр-2К без селекции помех Δfан=14.2 МГц
Спектрометр-2К с селекции помех
S≈22.4 Ян
Слайд 4Интерфейсное окно спектрально-селективного модуля с полосой до 1 ГГц
Настройки:
Обсерватория: Светлое
Источник:
3С295
Время накопления: 0.5 с
диапазон волн 13 см;
Полоса регистрации: 1024 МГц;
Интервал разрешения: 1 МГц.
Время накопления: 0.5 с
диапазон волн 13 см;
Полоса регистрации: 1024 МГц;
Интервал разрешения: 1 МГц.
Слайд 6Преобразователь сигналов на основе платы Neptune V5-VSX
ПЛИС XC5VSX95T
DMUX AT84CS008
Вход ПЧ 1
Плата
Neptune-V5 VSX
Вход ПЧ 2
Формирователь модулирующих напряжений
АЦП AT84CS008
Медиаконвертор
SFP
Компьютер
Ethernet 1000 BASE-T
Генератор 2048 МГц
Слайд 7Δf=174 МГц σ
tнак=20 c
3С295. S=13.9±0.2 Ян.
3С309’1. S=5.22±0.2 Ян.
Скан 160 c. Время накопления: 0.5 с
Примеры сканирования источников излучения при воздействии радиопомех
Диапазон волн 13 см
Слайд 8Зависимость требуемых ресурсов ПЛИС от числа N
Отношение требуемых ресурсов к фактическому
ресурсу ПЛИС
(Neptune V5 VSX)
(Разработка)
N1=1024
N2=8192
N3=65536
