Центрально-растянутые элементы презентация
Содержание
- ВКонтакте
- РћРТвЂВВВВВВВВнокласснРСвЂВВВВВВВВРєРСвЂВВВВВВВВ
- РњРѕР№ Р В Р’В Р РЋРЎв„ўР В Р’В Р РЋРІР‚ВВВВВВВВРЎР‚
- 1. Центрально-растянутые элементы
- 2. Центрально-растянутые элементы 14
- 3. Центрально-растянутые элементы 14
- 4. Центрально-растянутые элементы 14
- 5. Внецентренно-растянутые элементы Стенки резервуаров (бункеров, силосов), прямоугольные

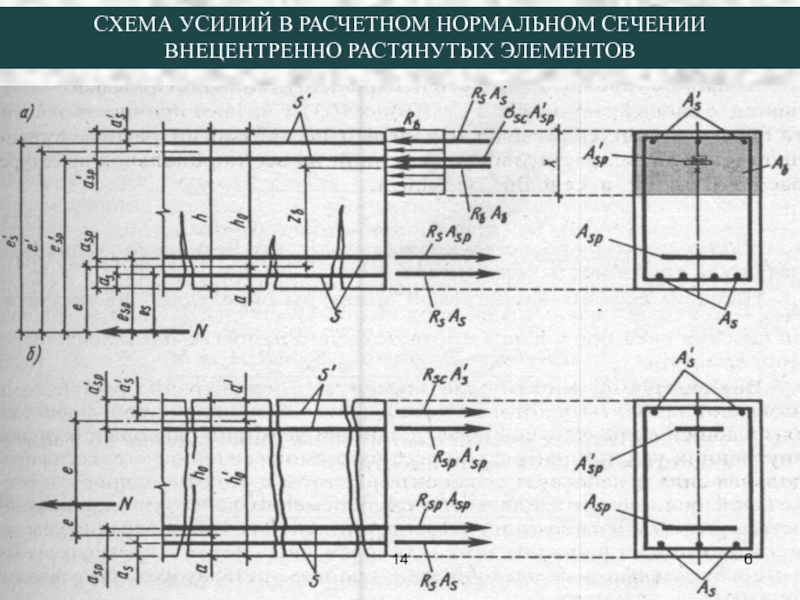

- 6. СХЕМА УСИЛИЙ В РАСЧЕТНОМ НОРМАЛЬНОМ СЕЧЕНИИ ВНЕЦЕНТРЕННО РАСТЯНУТЫХ ЭЛЕМЕНТОВ 14
- 7. Если продольная растягивающая сила N приложена за
- 8. Если продольная растягивающая сила N приложена за
- 9. Если продольная растягивающая сила N приложена за
- 10. Если продольная растягивающая сила N приложена за

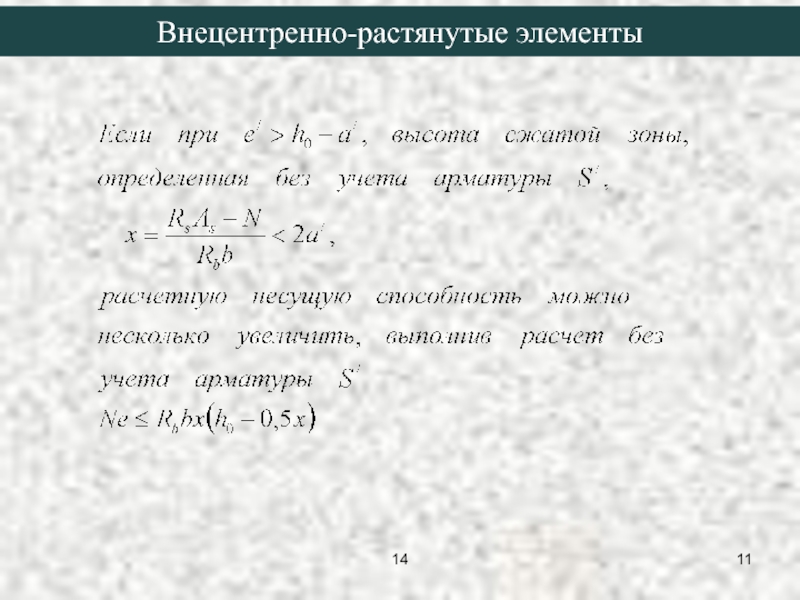

- 11. Внецентренно-растянутые элементы 14

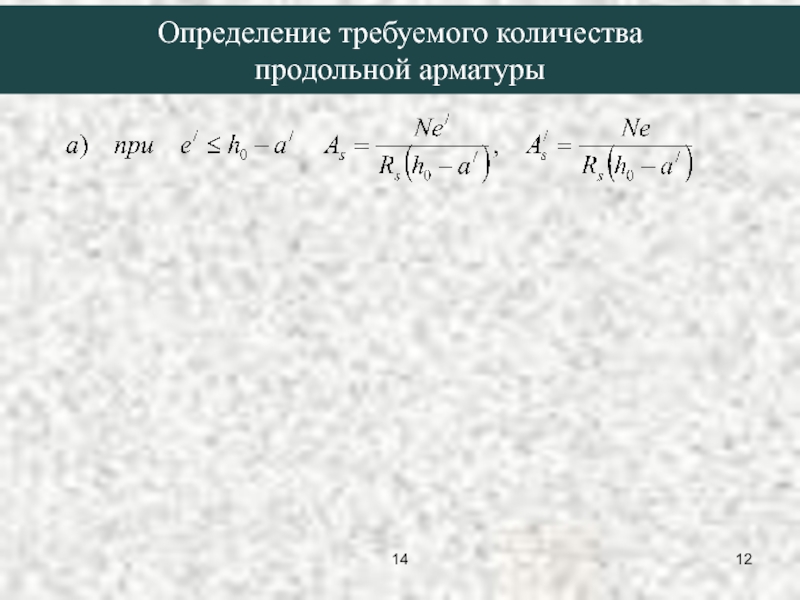

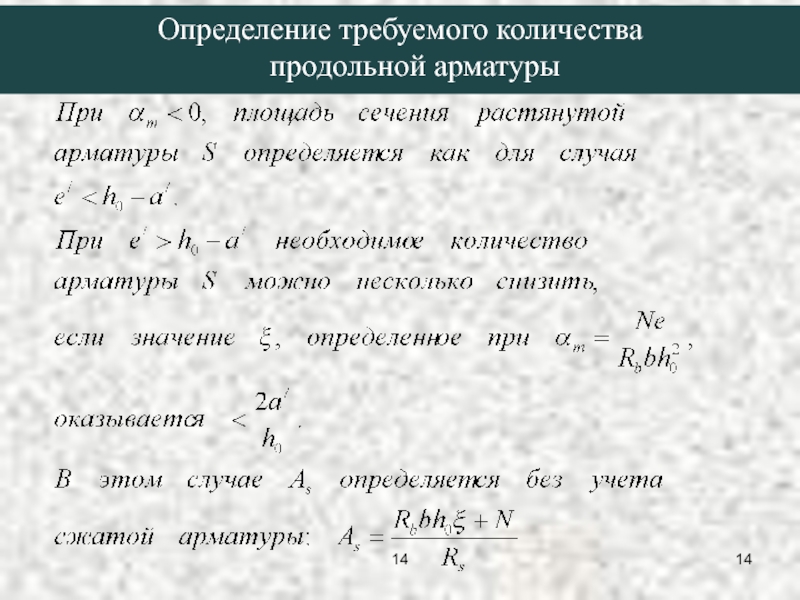

- 12. Определение требуемого количества продольной арматуры 14
- 13. Определение требуемого количества продольной арматуры 14
- 14. Определение требуемого количества продольной арматуры 14

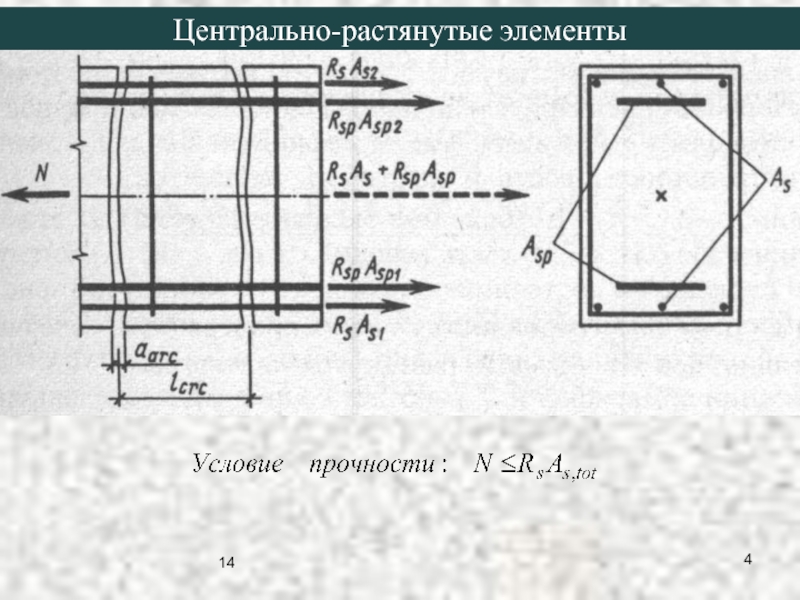

Слайд 1Центрально-растянутые элементы
Затяжки арок, нижние пояса и нисходящие раскосы ферм, стенки круглых
в плане резервуаров.
Центрально растянутые элементы проектируют, как правило, предварительно напряженными.
Центрально растянутые элементы проектируют, как правило, предварительно напряженными.

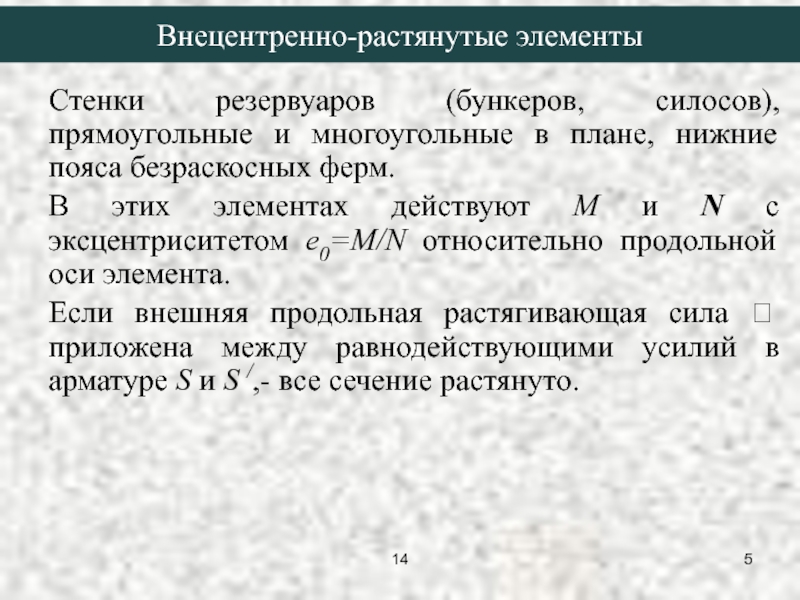

Слайд 5Внецентренно-растянутые элементы
Стенки резервуаров (бункеров, силосов), прямоугольные и многоугольные в плане, нижние
пояса безраскосных ферм.
В этих элементах действуют M и N с эксцентриситетом e0=M/N относительно продольной оси элемента.
Если внешняя продольная растягивающая сила приложена между равнодействующими усилий в арматуре S и S /,- все сечение растянуто.
В этих элементах действуют M и N с эксцентриситетом e0=M/N относительно продольной оси элемента.
Если внешняя продольная растягивающая сила приложена между равнодействующими усилий в арматуре S и S /,- все сечение растянуто.
14

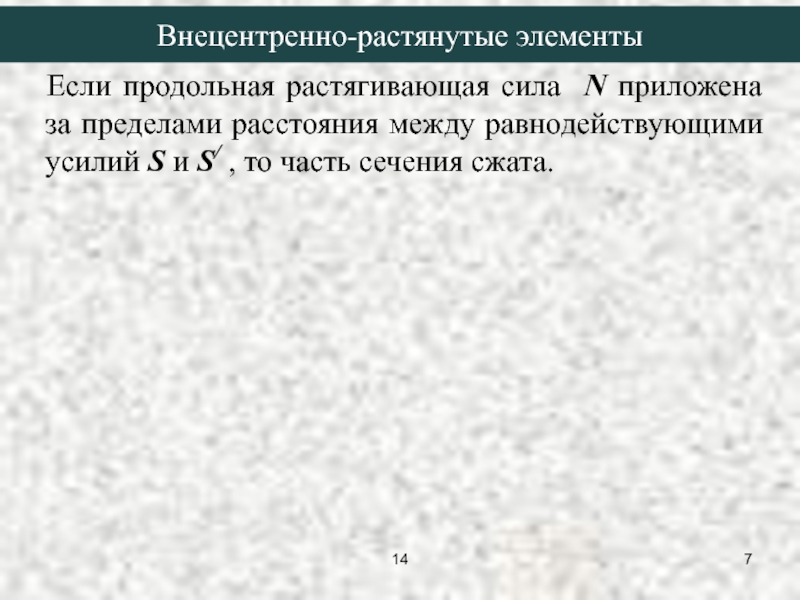

Слайд 7Если продольная растягивающая сила N приложена за пределами расстояния между равнодействующими
усилий S и S/ , то часть сечения сжата.
Внецентренно-растянутые элементы
14

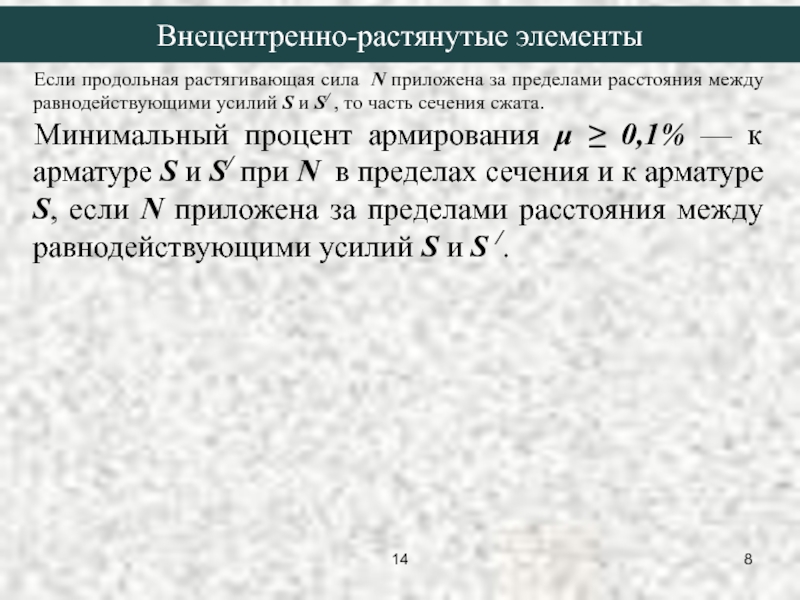

Слайд 8Если продольная растягивающая сила N приложена за пределами расстояния между равнодействующими
усилий S и S/ , то часть сечения сжата.
Минимальный процент армирования μ ≥ 0,1% — к арматуре S и S/ при N в пределах сечения и к арматуре S, если N приложена за пределами расстояния между равнодействующими усилий S и S /.
Минимальный процент армирования μ ≥ 0,1% — к арматуре S и S/ при N в пределах сечения и к арматуре S, если N приложена за пределами расстояния между равнодействующими усилий S и S /.
Внецентренно-растянутые элементы
14

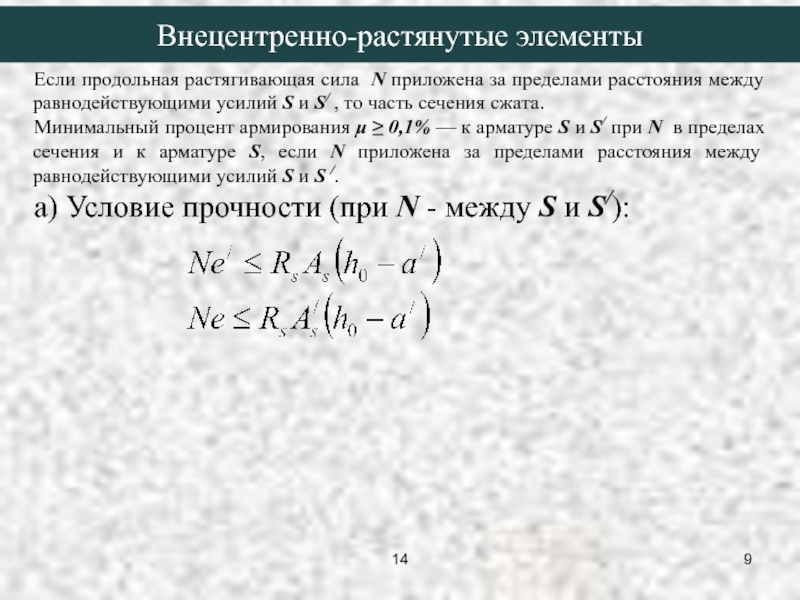

Слайд 9Если продольная растягивающая сила N приложена за пределами расстояния между равнодействующими
усилий S и S/ , то часть сечения сжата.
Минимальный процент армирования μ ≥ 0,1% — к арматуре S и S/ при N в пределах сечения и к арматуре S, если N приложена за пределами расстояния между равнодействующими усилий S и S /.
а) Условие прочности (при N - между S и S/):
Минимальный процент армирования μ ≥ 0,1% — к арматуре S и S/ при N в пределах сечения и к арматуре S, если N приложена за пределами расстояния между равнодействующими усилий S и S /.
а) Условие прочности (при N - между S и S/):
Внецентренно-растянутые элементы
14

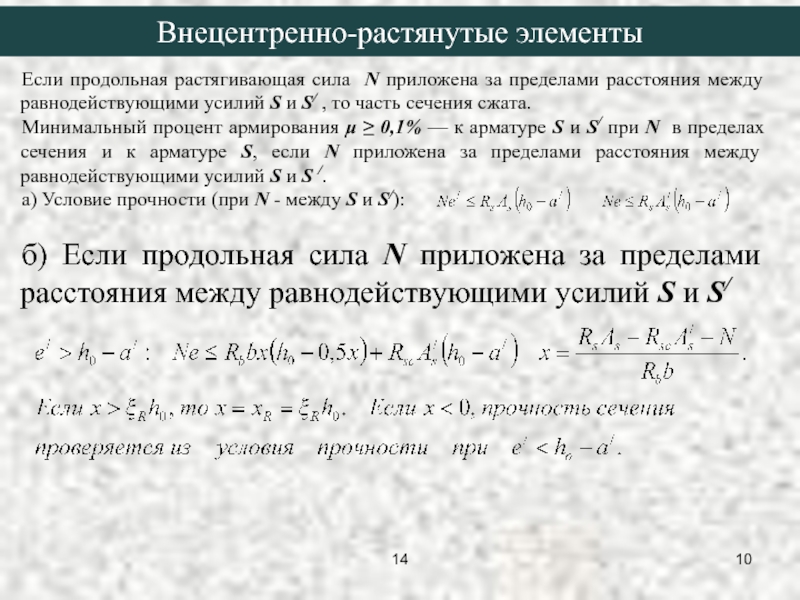

Слайд 10Если продольная растягивающая сила N приложена за пределами расстояния между равнодействующими
усилий S и S/ , то часть сечения сжата.
Минимальный процент армирования μ ≥ 0,1% — к арматуре S и S/ при N в пределах сечения и к арматуре S, если N приложена за пределами расстояния между равнодействующими усилий S и S /.
а) Условие прочности (при N - между S и S/):
б) Если продольная сила N приложена за пределами расстояния между равнодействующими усилий S и S/
Минимальный процент армирования μ ≥ 0,1% — к арматуре S и S/ при N в пределах сечения и к арматуре S, если N приложена за пределами расстояния между равнодействующими усилий S и S /.
а) Условие прочности (при N - между S и S/):
б) Если продольная сила N приложена за пределами расстояния между равнодействующими усилий S и S/
Внецентренно-растянутые элементы
14
