ТРАНСПОРТ НОСИТЕЛЕЙ ЗАРЯДА В ТОНКИХ ПЛЕНКАХ ПОЛИМЕРА В ПЕРЕМЕННОМ ЭЛЕКТРИЧЕСКОМ ПОЛЕ презентация
Содержание
- 1. ТРАНСПОРТ НОСИТЕЛЕЙ ЗАРЯДА В ТОНКИХ ПЛЕНКАХ ПОЛИМЕРА В ПЕРЕМЕННОМ ЭЛЕКТРИЧЕСКОМ ПОЛЕ
- 2. Цель работы исследование электрофизических свойств тонких пленок полиариленфталидов в переменных электрических полях
- 3. Структура исследуемого образца 1- металлический контакт
- 4. Толщина пленки полимера Изображение края полимерной пленки,
- 5. Схема измерительной установки ПК – компьютер, R – сопротивление, ФЭУ – фотоэлектронный умножитель
- 6. Показания осциллографа а) U1 – величина падения
- 7. Вольт – амперные характеристики при разной амплитуде и разных полярностях переменного напряжения

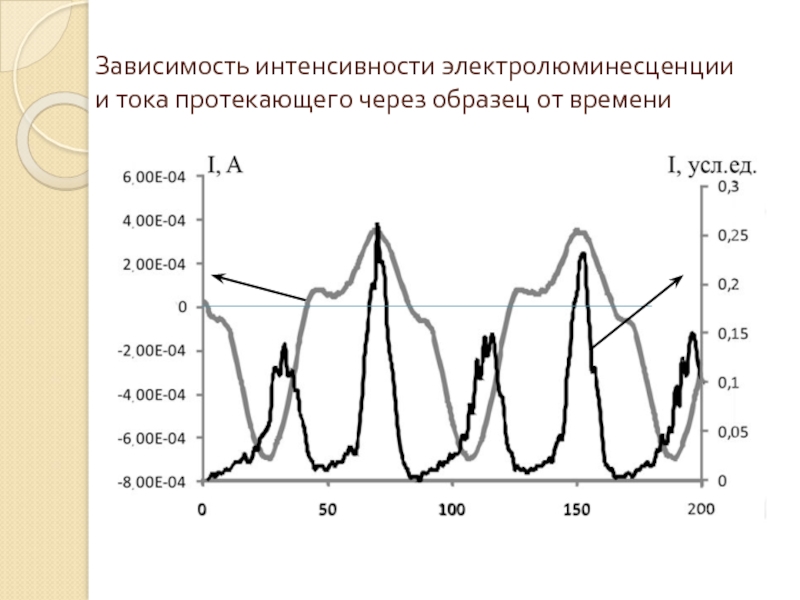

- 8. Зависимость интенсивности электролюминесценции и тока протекающего через образец от времени
- 9. Выводы транспорт зарядов в структуре Al-ПДФ-ITO
- 10. Спасибо за внимание!
Цель работы исследование электрофизических свойств тонких пленок полиариленфталидов в переменных электрических полях
Слайд 2Цель работы
исследование электрофизических свойств тонких пленок полиариленфталидов в переменных электрических полях
Слайд 3Структура исследуемого образца
1- металлический контакт
2- полимерная пленка
3- электропроводящий слой ITO
4-
стеклянная подложка
Слайд 4Толщина пленки полимера
Изображение края полимерной пленки, нанесенной на ITO, полученное с
помощью атомно-силового микроскопа , профиль поверхности вдоль измерительной линии (линия показана стрелкой) .
Слайд 5Схема измерительной установки
ПК – компьютер, R – сопротивление, ФЭУ – фотоэлектронный
умножитель

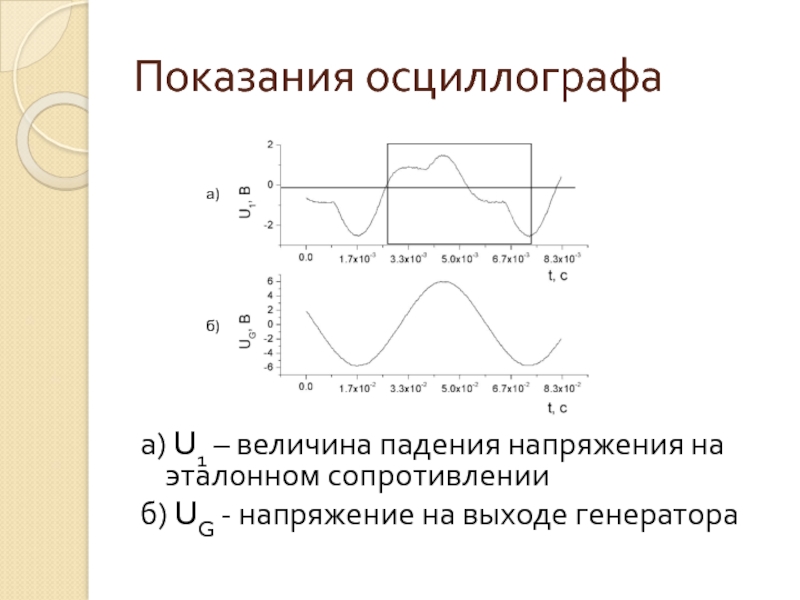

Слайд 6Показания осциллографа
а) U1 – величина падения напряжения на эталонном сопротивлении
б) UG
- напряжение на выходе генератора
а)
б)
Слайд 7Вольт – амперные характеристики при разной амплитуде и разных полярностях переменного
напряжения
Слайд 9Выводы
транспорт зарядов в структуре Al-ПДФ-ITO осуществляется как за счет собственных носителей
зарядов так и за счет инжекции носителей зарядов (двойная инжекция)
наблюдается рекомбинационная электролюминесценция при обоих полярностях приложенного напряжения
наблюдается рекомбинационная электролюминесценция при обоих полярностях приложенного напряжения
