Трансляция задания. Шифрование маршрутов презентация
Содержание
- 1. Трансляция задания. Шифрование маршрутов
- 2. Рассмотрим трансляцию задания на 34 путь

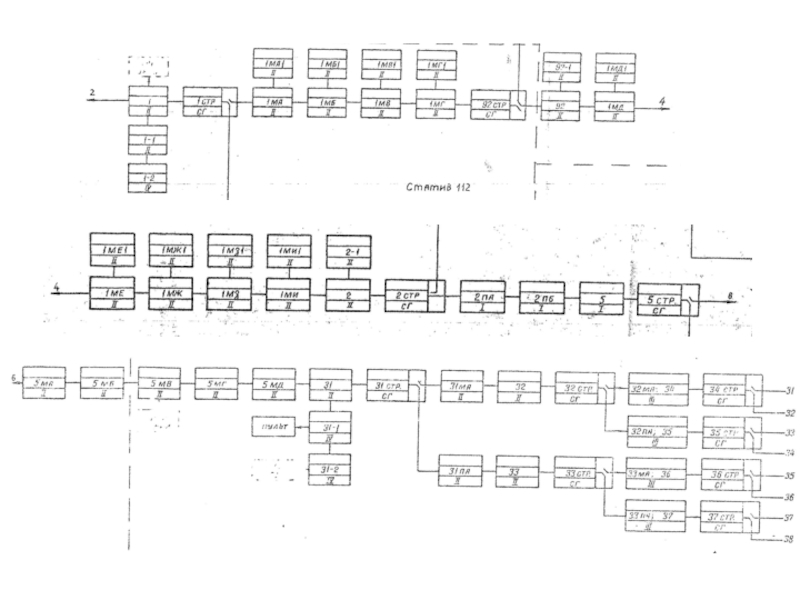

- 4. Шифрование маршрутов
- 6. Трансляция задания до головной стрелки, увязка со схемой управления стрелкой
- 7. Шифрование маршрутов в зоне формирования и в блоках головной стрелки
- 9. Счетные реле в блоках 1, 1-1, включаются и встают на самоблокировку, выключаются реле З
- 10. Контактами счетных реле блока 1-1 (кодирования номера
- 12. После перевода стрелки 1 и получения контроля
- 13. Трансляция задания на участке головная стрелка – вторая стрелка
- 14. Шифрование маршрутов на участке от головной стрелки до второй стрелки (вторая стрелка включительно)

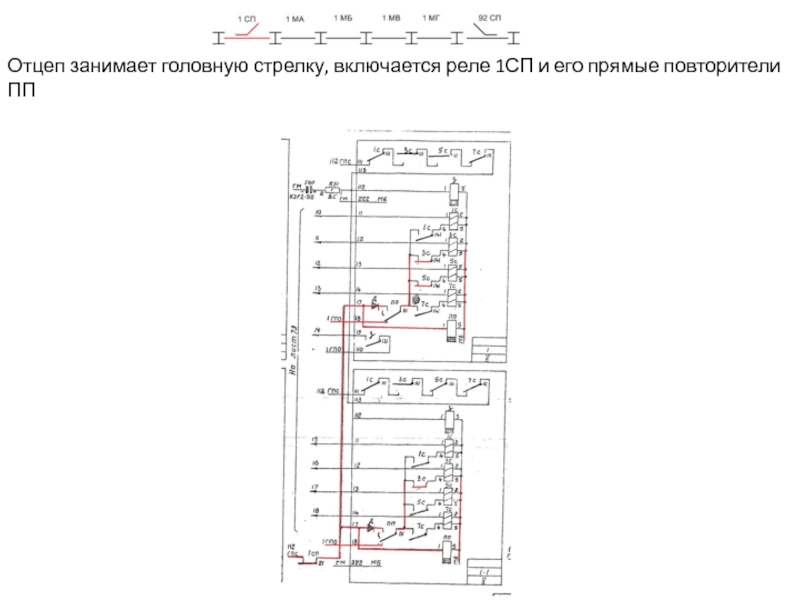

- 15. Отцеп занимает головную стрелку, включается реле 1СП и его прямые повторители ПП
- 16. В момент включения реле ПП, счетные реле остаются на самоблокировке благодаря мостовому контакту реле ПП.
- 17. Контакт включившегося путевого реле 1 СП создает цепь трансляции задания в блоки участка 1 МА.
- 18. Счетные реле 3С, 5С, в блоке 1МА
- 19. При условии свободности блоков участка 1МБ задание сразу же транслируется в них.
- 20. Далее трансляция задания осуществляется по мере освобождения
- 21. Сброс задания в блоках 1, 1-1, 1-2

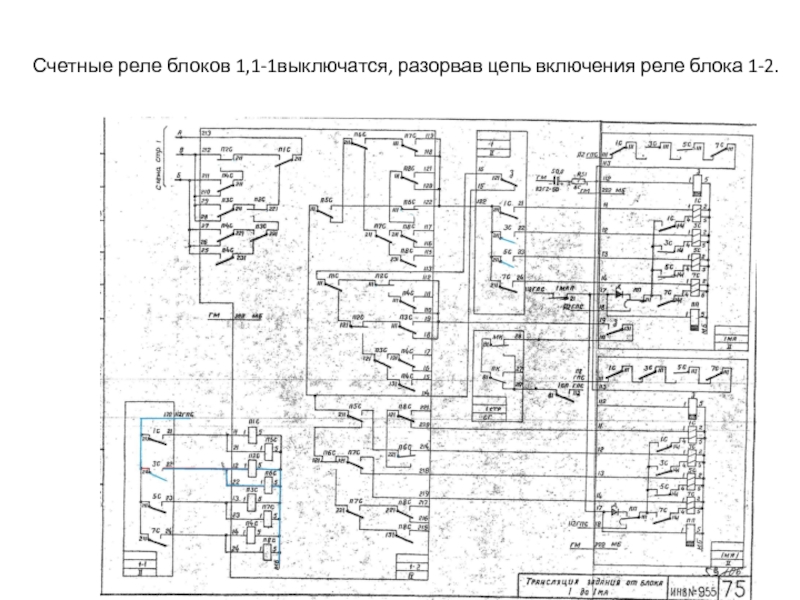

- 22. Счетные реле блоков 1,1-1выключатся, разорвав цепь включения реле блока 1-2.
- 23. В блоке 1 включается защитное реле. Реле
- 24. Сброс задания в последующих блоках происходит аналогично
- 26. Трансляция доходит до стрелки 2, включаются реле
- 27. Трансляция задания в зоне вторая стрелка – третья стрелка
- 28. Шифрование маршрутов на участке от второй стрелки до третьей стрелки (третья стрелка включительно)
- 29. Стрелка получает плюсовой контроль, при занятии РЦ
- 30. Задание транслируется в блок 2ПА
- 31. Задание транслируется в блок 2ПБ
- 32. В случае свободности блока 5 создается цепь для включения его счетных реле
- 33. Сброс задания в блоках происходит при занятии и освобождении РЦ соответствующих участков
- 34. В блоке 5 включаются счетные реле, выключается
- 35. Трансляция задания в зоне 3 стрелка – 1 стрелка пучка
- 37. Стрелка 5 получает минусовой контроль.
- 38. При занятии отцепом РЦ 5 СП создается
- 41. При условии свободности блоков задание транслируется до стрелки 31

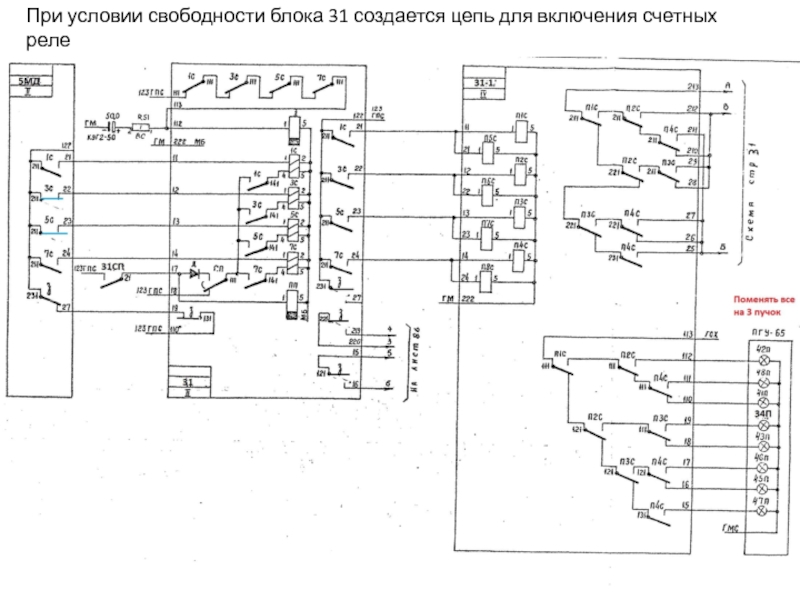

- 43. При условии свободности блока 31 создается цепь для включения счетных реле
- 45. В блоке 31-1 включаются реле П2С, П3С,
- 46. Индикация маршрута на пульте оператора

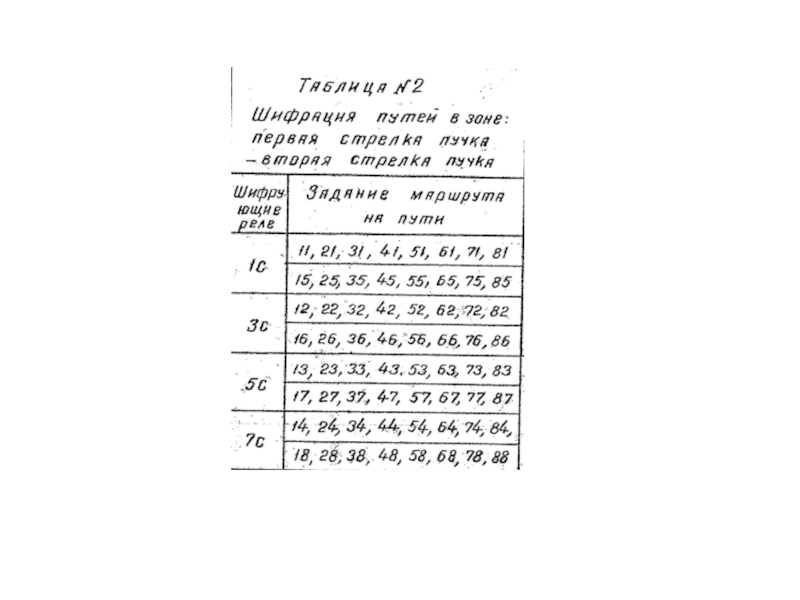

- 47. Трансляция задания после первой стрелки пучка
- 48. Стрелка получает контроль по минусу
- 49. При занятии РЦ 31 СП создается цепь
- 50. В блоке31МА включается реле 7С, реле З выключается
- 52. Далее задание транслируется в блок 32 стрелки,
- 53. Контроль по плюсу
- 54. При занятии РЦ 32СП создается цепь для
- 56. Включается реле М2С, выключается реле МЗ, при
- 57. Включается реле С2С , выключается Сз. Реле
- 58. Маршрут отцепа на 34 путь готов.
- 59. Вопросы В какой момент происходит трансляция задания
Рассмотрим трансляцию задания на 34 путь
Слайд 10Контактами счетных реле блока 1-1 (кодирования номера пучка) замыкаются цепи включения
реле П2С, П6С блока 1-2 типа IV-66.
Слайд 12После перевода стрелки 1 и получения контроля минусового положения, подготавливается цепь
трансляции задания в блоки участка 1МА, свободность блоков проверяется контактом реле З.
Слайд 14Шифрование маршрутов на участке от головной стрелки до второй стрелки (вторая
стрелка включительно)
Слайд 16В момент включения реле ПП, счетные реле остаются на самоблокировке благодаря
мостовому контакту реле ПП.
Слайд 17Контакт включившегося путевого реле 1 СП создает цепь трансляции задания в
блоки участка 1 МА.
Слайд 18Счетные реле 3С, 5С, в блоке 1МА и реле 5С в
блоке 1МА1 включаются и встают на самоблокировку, цепи питания реле З обрываются и они выключаются – произошла трансляция задания.
Слайд 20Далее трансляция задания осуществляется по мере освобождения блоков вплоть до стрелки
2.
Анимация движения заданий по блокам до блоков стрелки 2

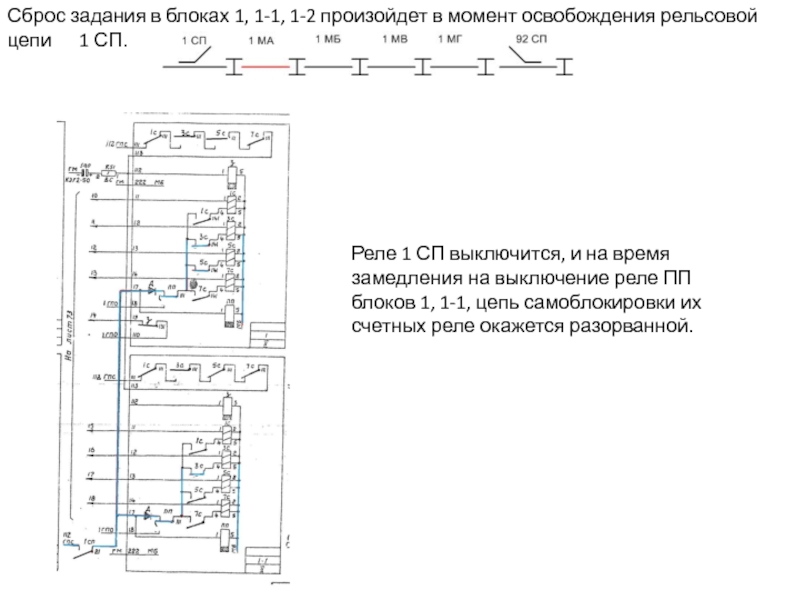

Слайд 21Сброс задания в блоках 1, 1-1, 1-2 произойдет в момент освобождения
рельсовой цепи 1 СП.
Реле 1 СП выключится, и на время замедления на выключение реле ПП блоков 1, 1-1, цепь самоблокировки их счетных реле окажется разорванной.
Слайд 23В блоке 1 включается защитное реле. Реле блока 1-2 выключаются.
Блоки
трансляции головной стрелки готовы к приему нового задания.

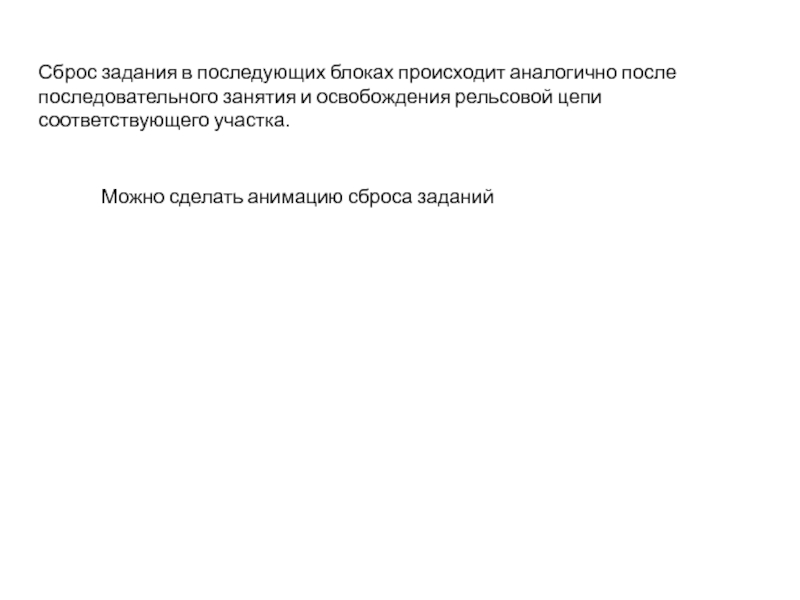

Слайд 24Сброс задания в последующих блоках происходит аналогично после последовательного занятия и
освобождения рельсовой цепи соответствующего участка.
Можно сделать анимацию сброса заданий

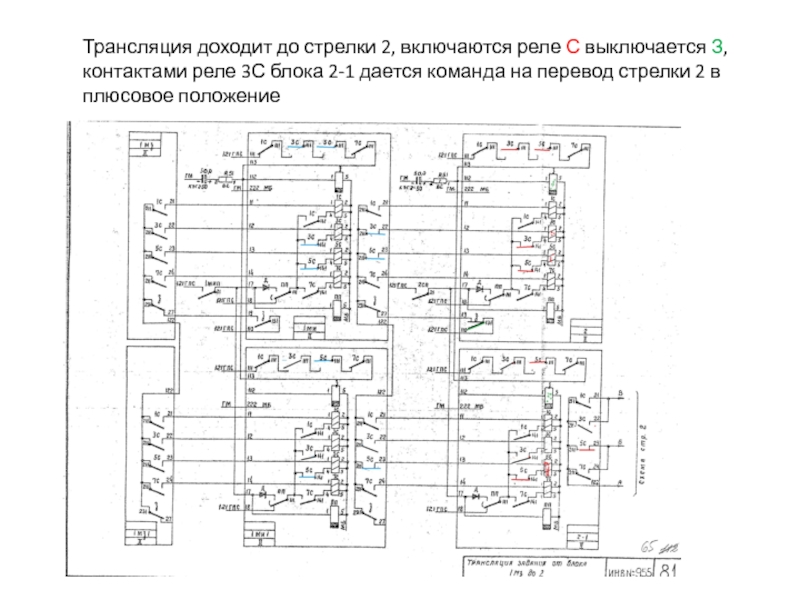

Слайд 26Трансляция доходит до стрелки 2, включаются реле С выключается З, контактами
реле 3С блока 2-1 дается команда на перевод стрелки 2 в плюсовое положение
Слайд 28Шифрование маршрутов на участке от второй стрелки до третьей стрелки (третья
стрелка включительно)
Слайд 29Стрелка получает плюсовой контроль, при занятии РЦ 2 СП отцепом, образуя
(с проверкой свободности блока 2 ПА типа I -67) цепь включения счетных реле в блоке 2АП
Слайд 34В блоке 5 включаются счетные реле, выключается З, контакт реле 1П
дает команду на перевод стрелки 5 в минусовое положение.

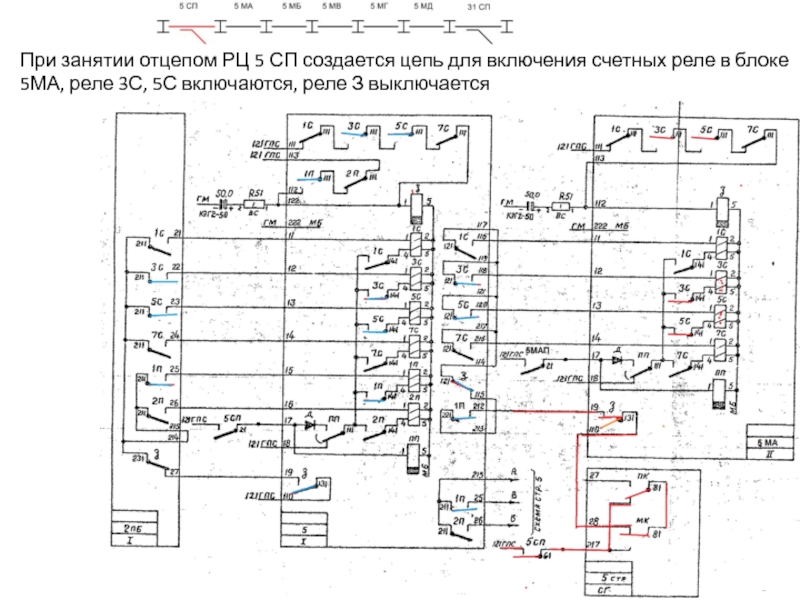

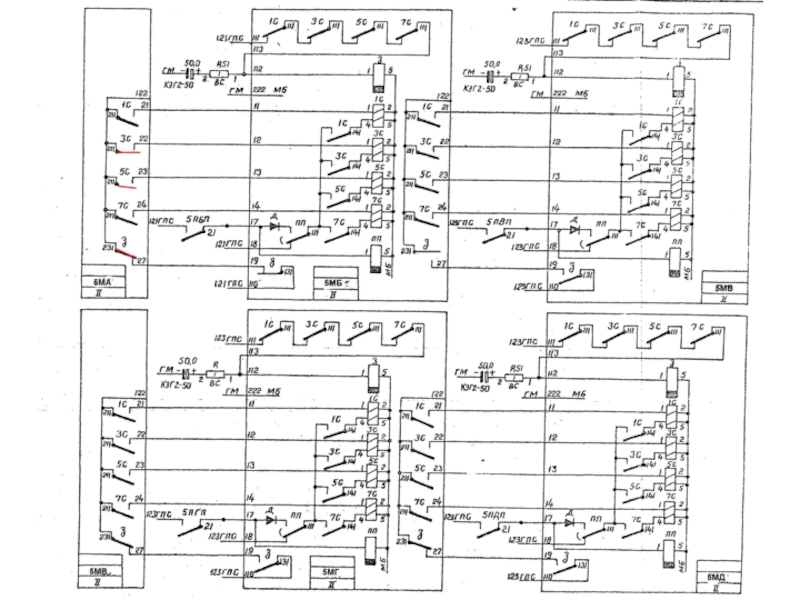

Слайд 38При занятии отцепом РЦ 5 СП создается цепь для включения счетных
реле в блоке 5МА, реле 3С, 5С включаются, реле З выключается
Слайд 45В блоке 31-1 включаются реле П2С, П3С, П6С, П7С которые подают
команду на перевод стрелки 31 в минусовое положение и включают на пульте оператора лампу, соответствующую пути, на который последует следующий отцеп.
К блоку 31-1 далее
Слайд 49При занятии РЦ 31 СП создается цепь для трансляции задания в
блок31Ма при условии его свободности (реле З)
К блоку 31,

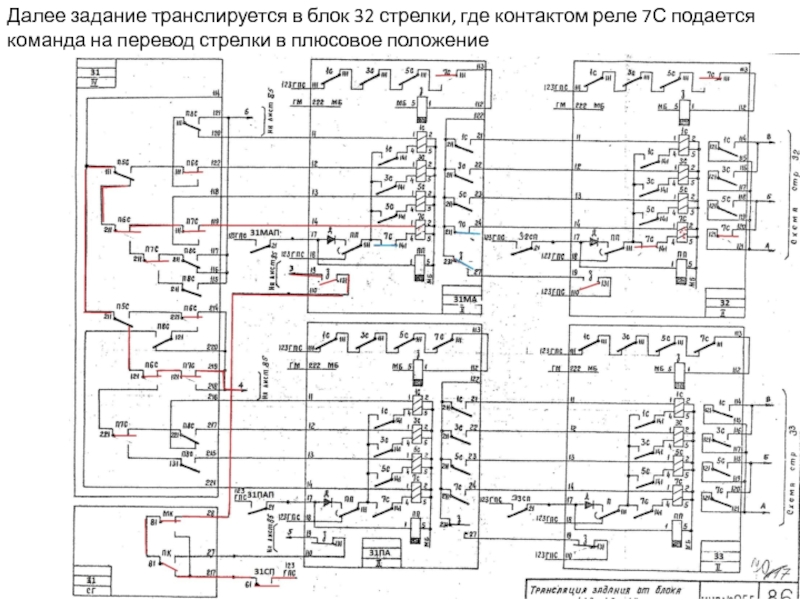

Слайд 52Далее задание транслируется в блок 32 стрелки, где контактом реле 7С
подается команда на перевод стрелки в плюсовое положение
Слайд 54При занятии РЦ 32СП создается цепь для включения релеМ2С в блоке
32ПА,35 типа III-67 (свободность первой ступени блока проверяется реле МЗ)
Слайд 56Включается реле М2С, выключается реле МЗ, при условии свободности второй ступени
блока (реле СЗ включено) создается цепь включения реле С2С.
Слайд 57Включается реле С2С , выключается Сз. Реле С2С дает команду на
перевод стрелки 35 в плюсовое положение.

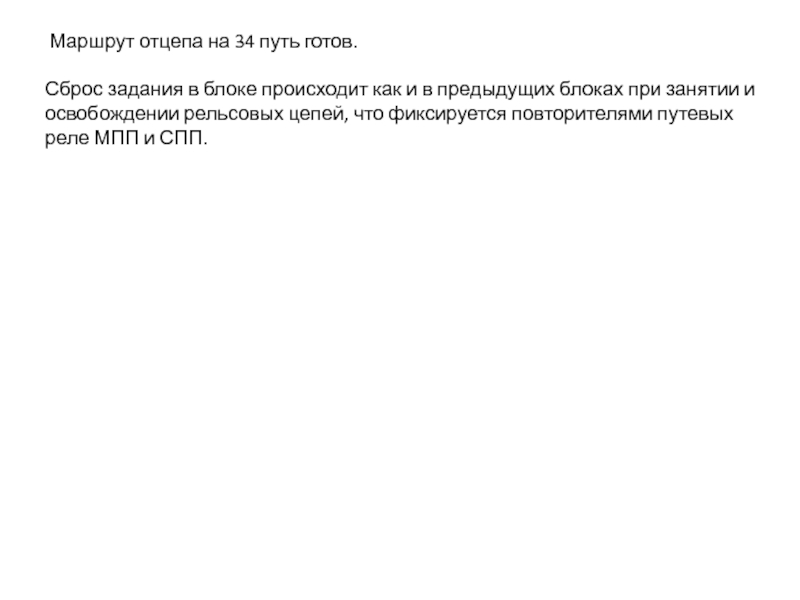

Слайд 58 Маршрут отцепа на 34 путь готов.
Сброс задания в блоке происходит
как и в предыдущих блоках при занятии и освобождении рельсовых цепей, что фиксируется повторителями путевых реле МПП и СПП.

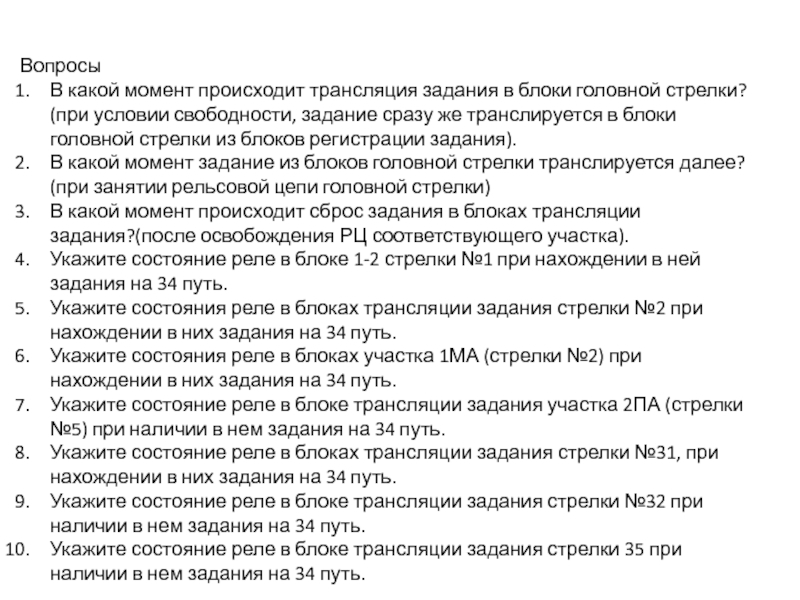

Слайд 59Вопросы
В какой момент происходит трансляция задания в блоки головной стрелки? (при
условии свободности, задание сразу же транслируется в блоки головной стрелки из блоков регистрации задания).
В какой момент задание из блоков головной стрелки транслируется далее? (при занятии рельсовой цепи головной стрелки)
В какой момент происходит сброс задания в блоках трансляции задания?(после освобождения РЦ соответствующего участка).
Укажите состояние реле в блоке 1-2 стрелки №1 при нахождении в ней задания на 34 путь.
Укажите состояния реле в блоках трансляции задания стрелки №2 при нахождении в них задания на 34 путь.
Укажите состояния реле в блоках участка 1МА (стрелки №2) при нахождении в них задания на 34 путь.
Укажите состояние реле в блоке трансляции задания участка 2ПА (стрелки №5) при наличии в нем задания на 34 путь.
Укажите состояние реле в блоках трансляции задания стрелки №31, при нахождении в них задания на 34 путь.
Укажите состояние реле в блоке трансляции задания стрелки №32 при наличии в нем задания на 34 путь.
Укажите состояние реле в блоке трансляции задания стрелки 35 при наличии в нем задания на 34 путь.
В какой момент задание из блоков головной стрелки транслируется далее? (при занятии рельсовой цепи головной стрелки)
В какой момент происходит сброс задания в блоках трансляции задания?(после освобождения РЦ соответствующего участка).
Укажите состояние реле в блоке 1-2 стрелки №1 при нахождении в ней задания на 34 путь.
Укажите состояния реле в блоках трансляции задания стрелки №2 при нахождении в них задания на 34 путь.
Укажите состояния реле в блоках участка 1МА (стрелки №2) при нахождении в них задания на 34 путь.
Укажите состояние реле в блоке трансляции задания участка 2ПА (стрелки №5) при наличии в нем задания на 34 путь.
Укажите состояние реле в блоках трансляции задания стрелки №31, при нахождении в них задания на 34 путь.
Укажите состояние реле в блоке трансляции задания стрелки №32 при наличии в нем задания на 34 путь.
Укажите состояние реле в блоке трансляции задания стрелки 35 при наличии в нем задания на 34 путь.
