Трансляция задания на 34 путь презентация
Содержание
- 1. Трансляция задания на 34 путь
- 2. Рассмотрим трансляцию задания на 34 путь

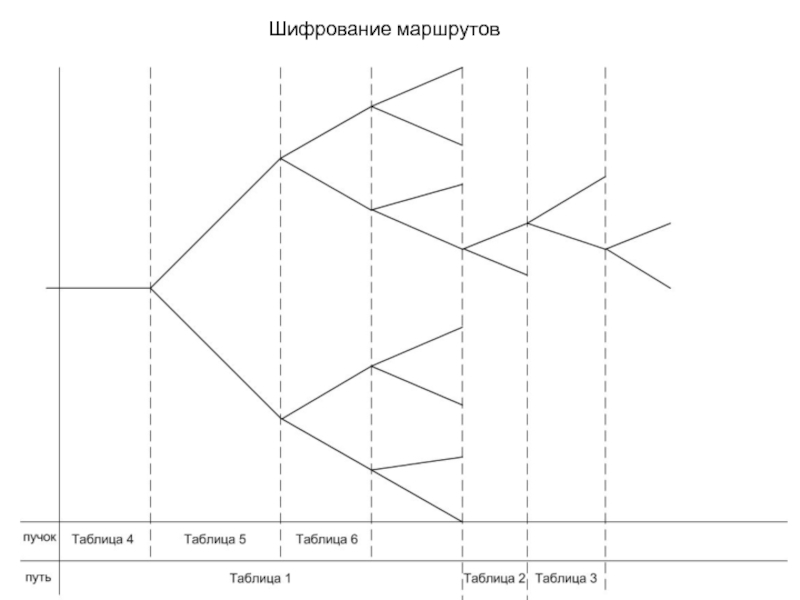

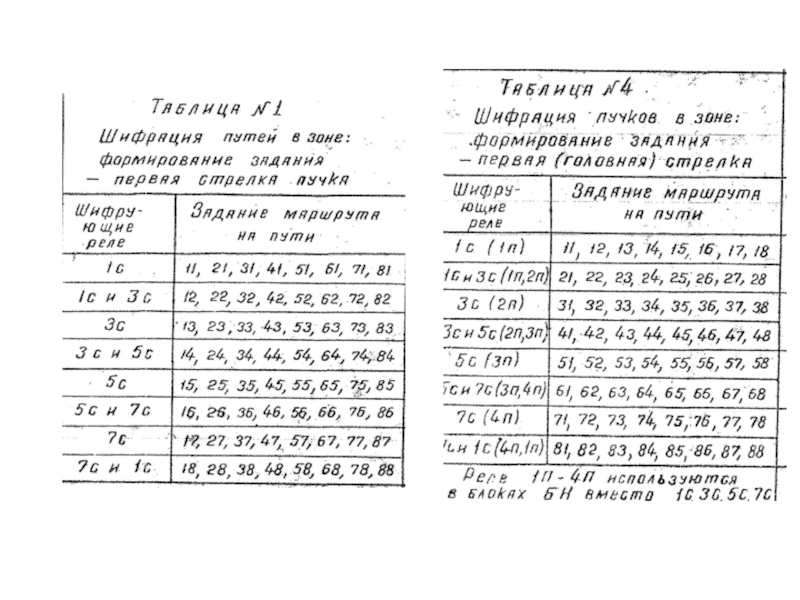

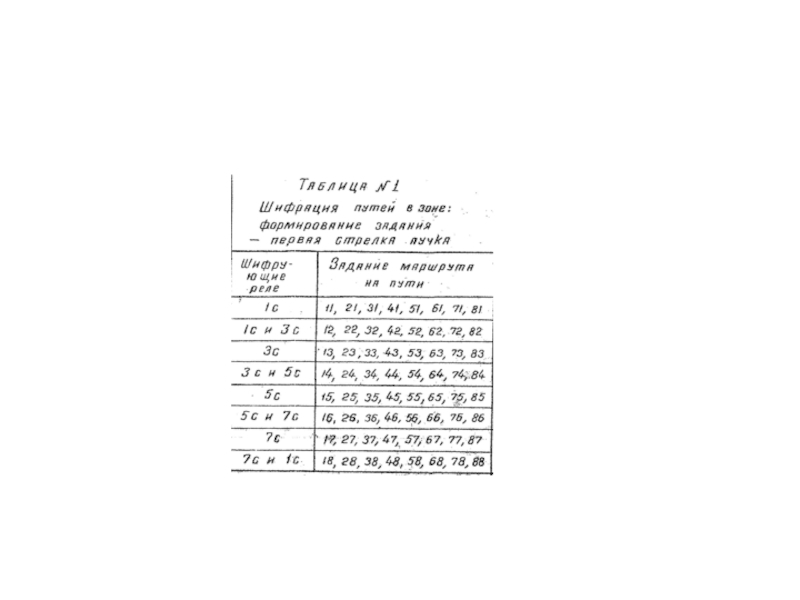

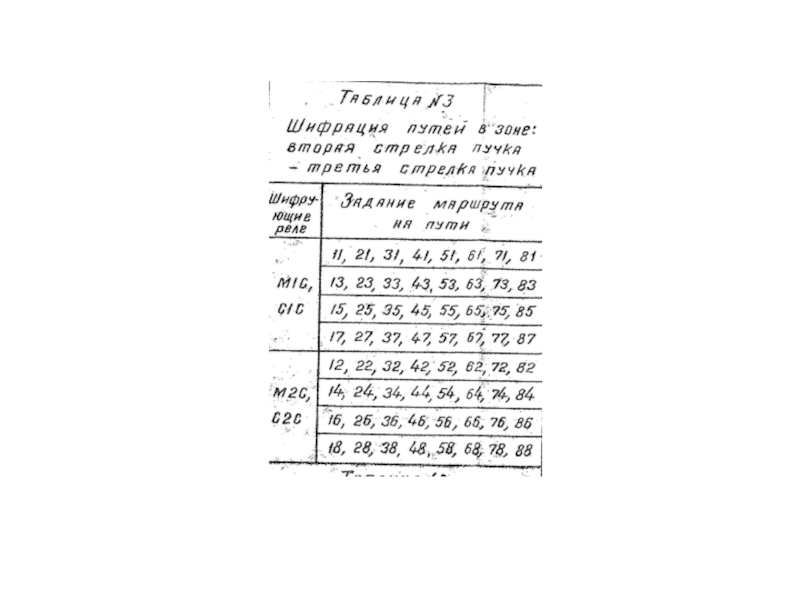

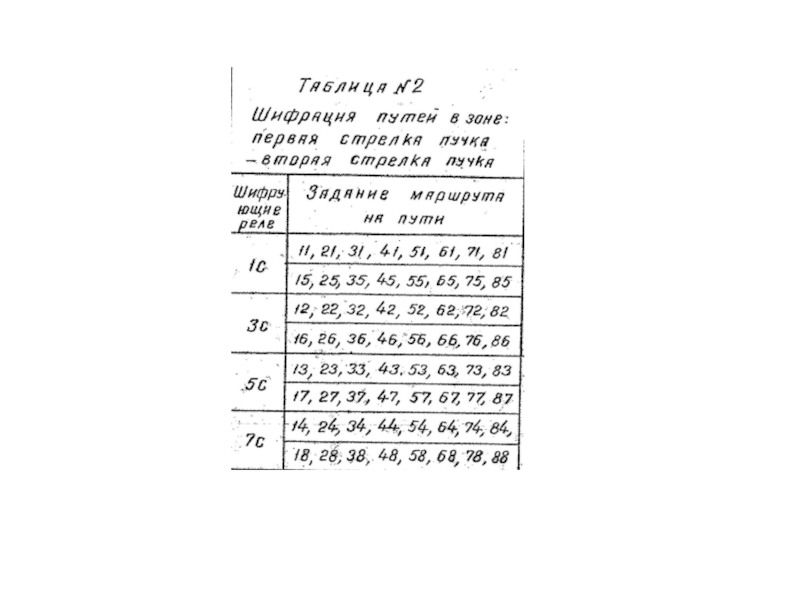

- 4. Шифрование маршрутов
- 6. Трансляция задания до головной стрелки, увязка со схемой управления стрелкой
- 8. Предположим что блоки трансляции задания стрелки 1
- 9. В блоке 1-2 типа IV-66 включаются реле
- 10. Начинается перевод стрелки (с проверкой нахождения стрелочной
- 11. Стрелка 1 переводится и получает минусовой контроль
- 12. Трансляция задания на участке головная стрелка – вторая стрелка
- 14. Отцеп занимает головную стрелку, включается реле 1СП
- 15. В блоках 1МА, 1МА1 включаются счетные реле
- 16. При условии свободности блоков, задание транслируется далее.
- 18. Трансляция происходит вплоть до стрелки 2
- 19. Отцеп занимает РЦ 1 МА В блоках
- 20. При освобождении РЦ 1 СП за счет
- 21. Сброс задания в последующих блоках также происходит после занятия и освобождения рельсовой цепи участка.
- 22. Трансляция доходит до стрелки 2, включаются реле
- 23. Трансляция задания в зоне вторая стрелка – третья стрелка
- 25. Стрелка получает плюсовой контроль, при занятии РЦ
- 26. Задание транслируется в блок 2ПА
- 27. Задание транслируется в блок 2ПБ
- 28. В случае свободности блока 5 создается цепь для включения его счетных реле
- 29. Сброс задания в блоках происходит при занятии и освобождении РЦ соответствующих участков
- 30. В блоке 5 включаются счетные реле, выключается
- 31. Трансляция задания в зоне 3 стрелка – 1 стрелка пучка

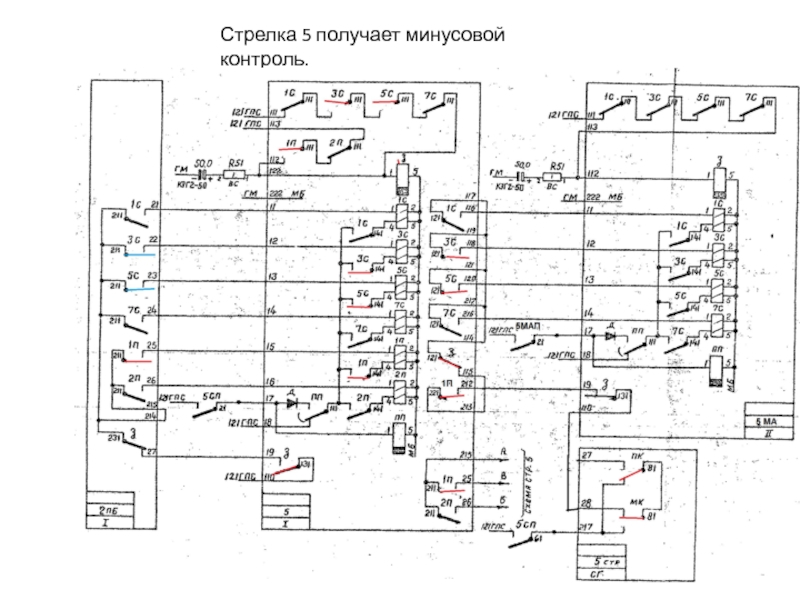

- 33. Стрелка 5 получает минусовой контроль.
- 34. При занятии отцепом РЦ 5 СП создается
- 37. При условии свободности блоков задание транслируется до стрелки 31
- 39. При условии свободности блока 31 создается цепь для включения счетных реле
- 41. В блоке 31-1 включаются реле П2С, П3С,
- 42. Индикация маршрута на пульте оператора

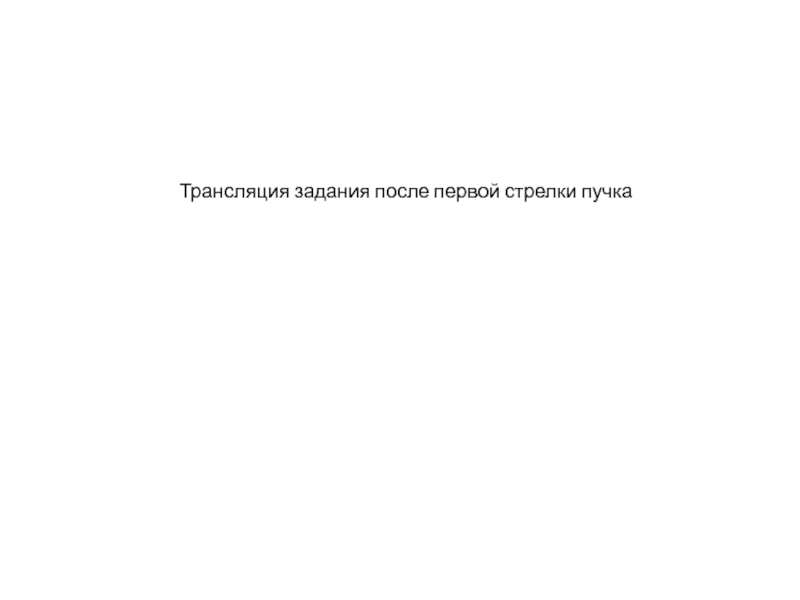

- 43. Трансляция задания после первой стрелки пучка
- 44. Стрелка получает контроль по минусу
- 45. При занятии РЦ 31 СП создается цепь
- 46. В блоке31МА включается реле 7С, реле З выключается
- 48. Далее задание транслируется в блок 32 стрелки,
- 49. Контроль по плюсу
- 50. При занятии РЦ 32СП создается цепь для
- 52. Включается реле М2С, выключается реле МЗ, при
- 53. Включается реле С2С , выключается Сз. Реле
- 54. Маршрут отцепа на 34 путь готов.
- 55. Вопросы В какой момент происходит трансляция задания
Рассмотрим трансляцию задания на 34 путь

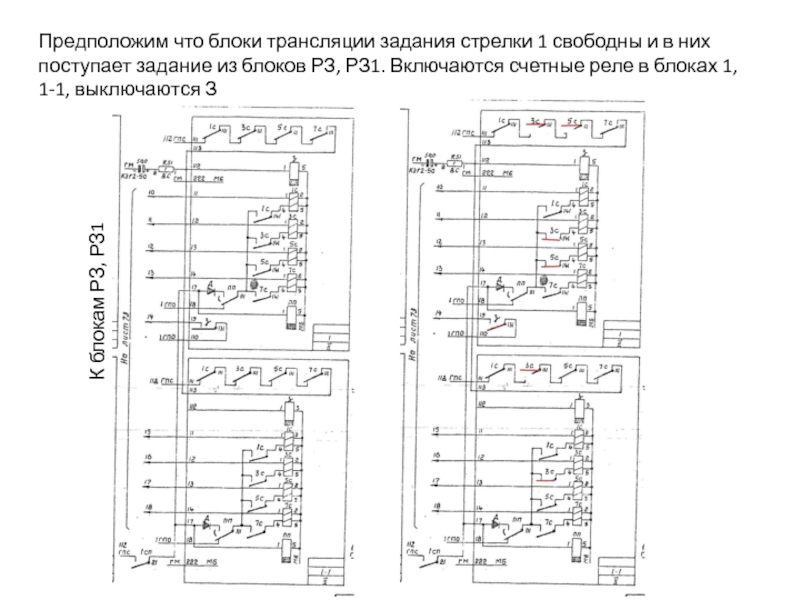

Слайд 8Предположим что блоки трансляции задания стрелки 1 свободны и в них
поступает задание из блоков РЗ, РЗ1. Включаются счетные реле в блоках 1, 1-1, выключаются З
К блокам РЗ, РЗ1

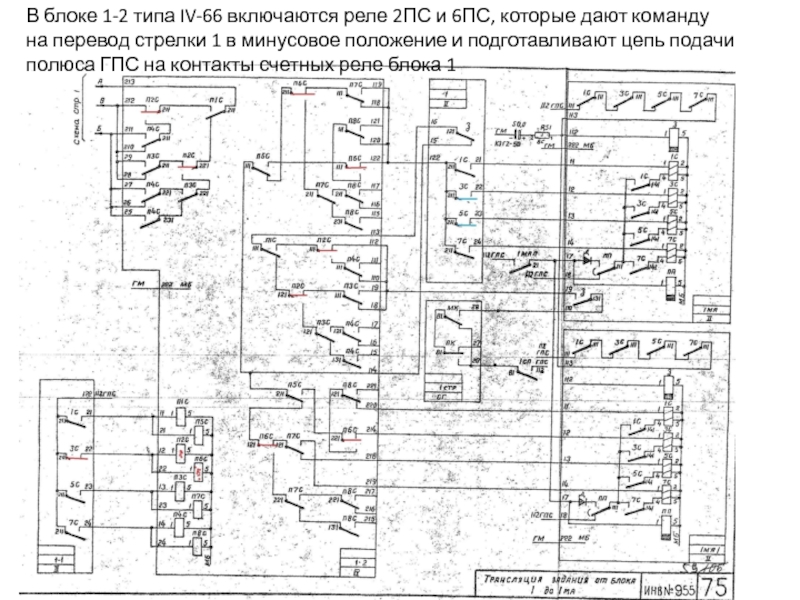

Слайд 9В блоке 1-2 типа IV-66 включаются реле 2ПС и 6ПС, которые
дают команду на перевод стрелки 1 в минусовое положение и подготавливают цепь подачи полюса ГПС на контакты счетных реле блока 1
Слайд 10Начинается перевод стрелки (с проверкой нахождения стрелочной рукоятки в среднем положении
– контактом реле СК)

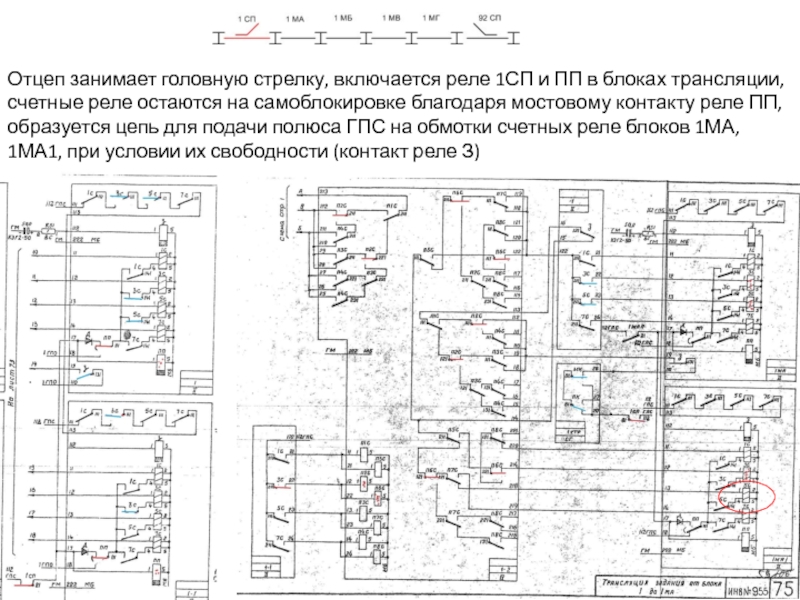

Слайд 14Отцеп занимает головную стрелку, включается реле 1СП и ПП в блоках
трансляции, счетные реле остаются на самоблокировке благодаря мостовому контакту реле ПП, образуется цепь для подачи полюса ГПС на обмотки счетных реле блоков 1МА, 1МА1, при условии их свободности (контакт реле З)

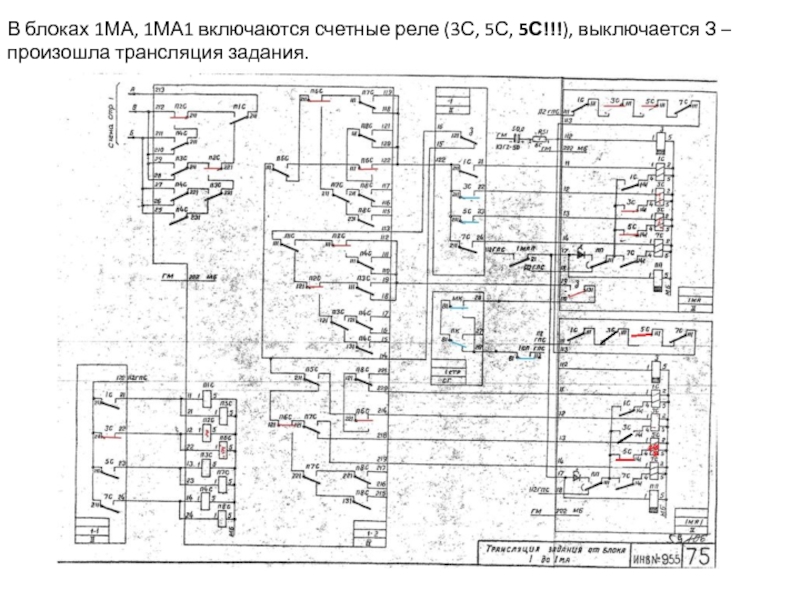

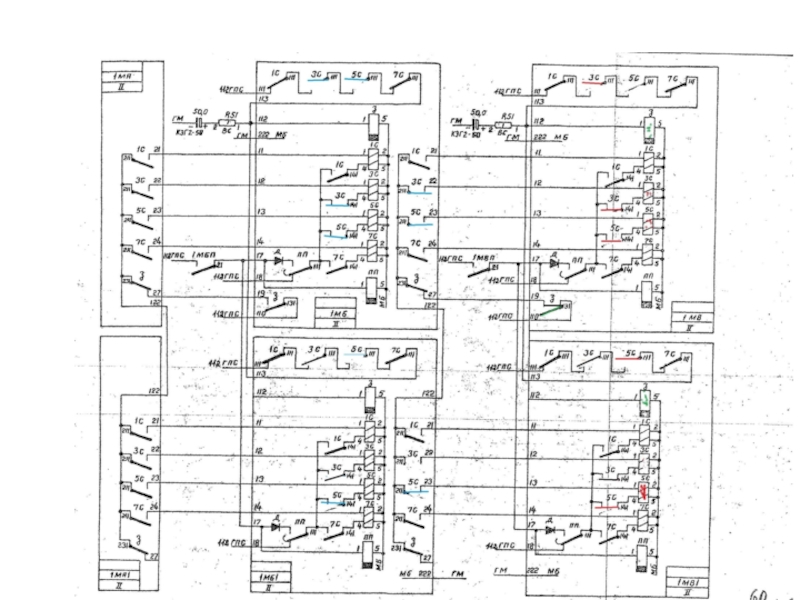

Слайд 15В блоках 1МА, 1МА1 включаются счетные реле (3С, 5С, 5С!!!), выключается
З – произошла трансляция задания.
Слайд 16При условии свободности блоков, задание транслируется далее. Если блоки трансляции заняты,
то трансляция продолжается после сброса в них предыдущего задания.
(включаются реле С, выключается З)
(включаются реле С, выключается З)
Слайд 19Отцеп занимает РЦ 1 МА В блоках 1МА, 1МА1 включается реле
ПП, реле С остаются на самоблокировке благодаря мостовому контакту реле ПП
Слайд 20При освобождении РЦ 1 СП за счет замедления на выключение реле
ПП произойдет сброс задания в блоках 1, 1-1 и 1-2.
Слайд 21Сброс задания в последующих блоках также происходит после занятия и освобождения
рельсовой цепи участка.
Слайд 22Трансляция доходит до стрелки 2, включаются реле С выключается З, контактами
реле 3С блока 2-1 дается команда на перевод стрелки 2 в плюсовое положение
Слайд 25Стрелка получает плюсовой контроль, при занятии РЦ 2 СП отцепом, образуя
(с проверкой свободности блока 2 ПА типа I -67) цепь включения счетных реле в блоке 2АП
Слайд 30В блоке 5 включаются счетные реле, выключается З, контакт реле 1П
дает команду на перевод стрелки 5 в минусовое положение.

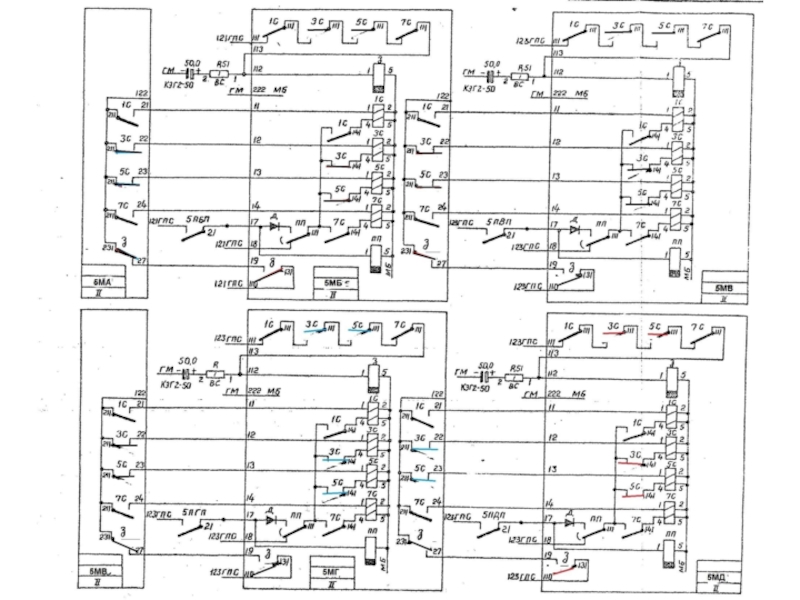

Слайд 34При занятии отцепом РЦ 5 СП создается цепь для включения счетных
реле в блоке 5МА, реле 3С, 5С включаются, реле З выключается

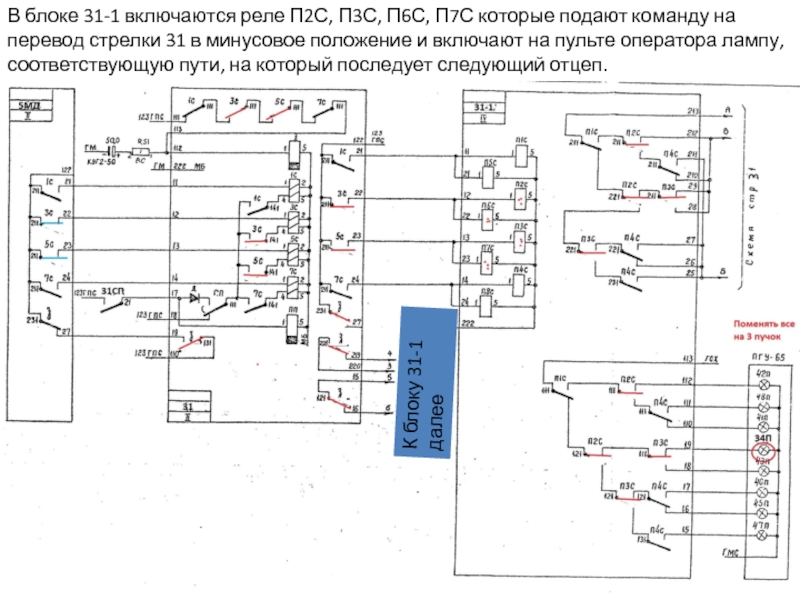

Слайд 41В блоке 31-1 включаются реле П2С, П3С, П6С, П7С которые подают
команду на перевод стрелки 31 в минусовое положение и включают на пульте оператора лампу, соответствующую пути, на который последует следующий отцеп.
К блоку 31-1 далее

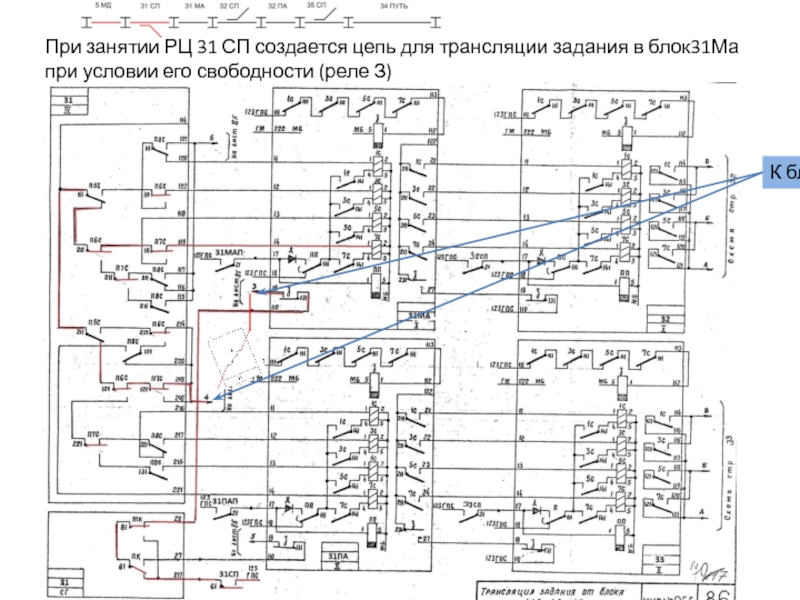

Слайд 45При занятии РЦ 31 СП создается цепь для трансляции задания в
блок31Ма при условии его свободности (реле З)
К блоку 31,
Слайд 48Далее задание транслируется в блок 32 стрелки, где контактом реле 7С
подается команда на перевод стрелки в плюсовое положение
Слайд 50При занятии РЦ 32СП создается цепь для включения релеМ2С в блоке
32ПА,35 типа III-67 (свободность первой ступени блока проверяется реле МЗ)
Слайд 52Включается реле М2С, выключается реле МЗ, при условии свободности второй ступени
блока (реле СЗ включено) создается цепь включения реле С2С.
Слайд 53Включается реле С2С , выключается Сз. Реле С2С дает команду на
перевод стрелки 35 в плюсовое положение.
Слайд 54 Маршрут отцепа на 34 путь готов.
Сброс задания в блоке происходит
как и в предыдущих блоках при занятии и освобождении рельсовых цепей, что фиксируется повторителями путевых реле МПП и СПП.
Слайд 55Вопросы
В какой момент происходит трансляция задания в блоки головной стрелки? (при
условии свободности, задание сразу же транслируется в блоки головной стрелки из блоков регистрации задания).
В какой момент задание из блоков головной стрелки транслируется далее? (при занятии рельсовой цепи головной стрелки)
В какой момент происходит сброс задания в блоках трансляции задания?(после освобождения РЦ соответствующего участка).
Укажите состояние реле в блоке 1-2 стрелки №1 при нахождении в ней задания на 34 путь.
Укажите состояния реле в блоках трансляции задания стрелки №2 при нахождении в них задания на 34 путь.
Укажите состояния реле в блоках участка 1МА (стрелки №2) при нахождении в них задания на 34 путь.
Укажите состояние реле в блоке трансляции задания участка 2ПА (стрелки №5) при наличии в нем задания на 34 путь.
Укажите состояние реле в блоках трансляции задания стрелки №31, при нахождении в них задания на 34 путь.
Укажите состояние реле в блоке трансляции задания стрелки №32 при наличии в нем задания на 34 путь.
Укажите состояние реле в блоке трансляции задания стрелки 35 при наличии в нем задания на 34 путь.
В какой момент задание из блоков головной стрелки транслируется далее? (при занятии рельсовой цепи головной стрелки)
В какой момент происходит сброс задания в блоках трансляции задания?(после освобождения РЦ соответствующего участка).
Укажите состояние реле в блоке 1-2 стрелки №1 при нахождении в ней задания на 34 путь.
Укажите состояния реле в блоках трансляции задания стрелки №2 при нахождении в них задания на 34 путь.
Укажите состояния реле в блоках участка 1МА (стрелки №2) при нахождении в них задания на 34 путь.
Укажите состояние реле в блоке трансляции задания участка 2ПА (стрелки №5) при наличии в нем задания на 34 путь.
Укажите состояние реле в блоках трансляции задания стрелки №31, при нахождении в них задания на 34 путь.
Укажите состояние реле в блоке трансляции задания стрелки №32 при наличии в нем задания на 34 путь.
Укажите состояние реле в блоке трансляции задания стрелки 35 при наличии в нем задания на 34 путь.
