Тиристоры презентация
Содержание
- 1. Тиристоры
- 2. Тиристор - п/п прибор, состояший
- 3. Тиристор - п/п прибор, состояший
- 4. Тиристор Имеет три p-n перехода
- 5. Динистор и тринистор Тиристор с
- 6. Симистор (симметричный тринистор) – чередование тиристоров
- 7. ВАХ динистора закрытое состояние с высоким R
- 8. Токи в динисторе. Закрытое состояние.
- 9. Зонная диаграмма. Токи в тирисоре в закрытом состоянии.
- 10. Накопление объёмных зарядов в базах тиристора. Untitled-1.swf
- 11. Тиристор в области прямых смещений
Тиристор - п/п прибор, состояший из 4 последовательно чередуюшихся слоёв различных типов проводимости, обладающий бистабильной характерисикой p1 n1 p2 n2
Слайд 2Тиристор -
п/п прибор, состояший из 4 последовательно чередуюшихся слоёв
различных типов проводимости, обладающий бистабильной характерисикой
p1
n1
p2
n2
Слайд 3Тиристор -
п/п прибор, состояший из 4 последовательно чередуюшихся слоёв
различных типов проводимости, обладающий бистабильной характерисикой
p1
n1
p2
n2
эммитер
эммитер
база
база

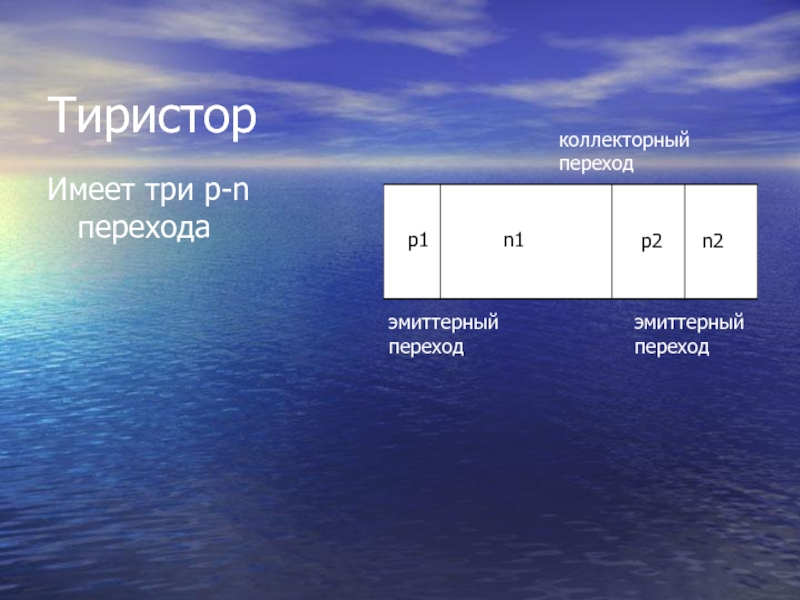

Слайд 4Тиристор
Имеет три p-n перехода
p1
n1
p2
n2
эмиттерный переход
эмиттерный переход
коллекторный переход
Слайд 5Динистор и тринистор
Тиристор с двумя выводами работает как двухполюсник
- динистор
p1
n1
p2
n2
Тиристор с управляющим электродом - тринистор
Слайд 6Симистор
(симметричный тринистор) – чередование тиристоров
p1
n1
p2
n2
p1
n1
p2
n2
создается для получения симметричной ВАХ.

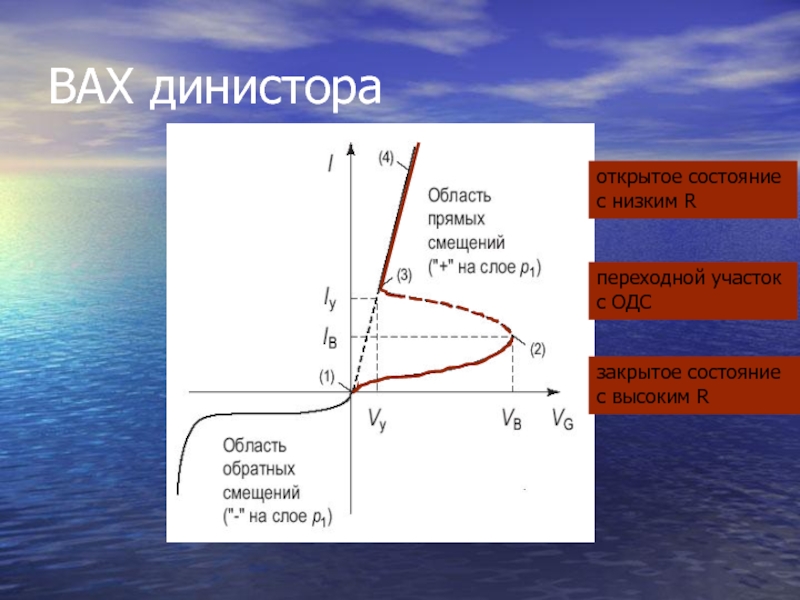

Слайд 7ВАХ динистора
закрытое состояние
с высоким R
открытое состояние
с низким R
переходной участок
с ОДС
Слайд 8Токи в динисторе. Закрытое состояние.
Ik=Iko+a1I1+a2I2
В стационарном состоянии
непрерывность тока сохряняется:
I=М(Iko+a1I+a2I)
Untitled-2.swf
I=М(Iko+a1I+a2I)
Untitled-2.swf
I=MIko/(1-M(a1+a2))

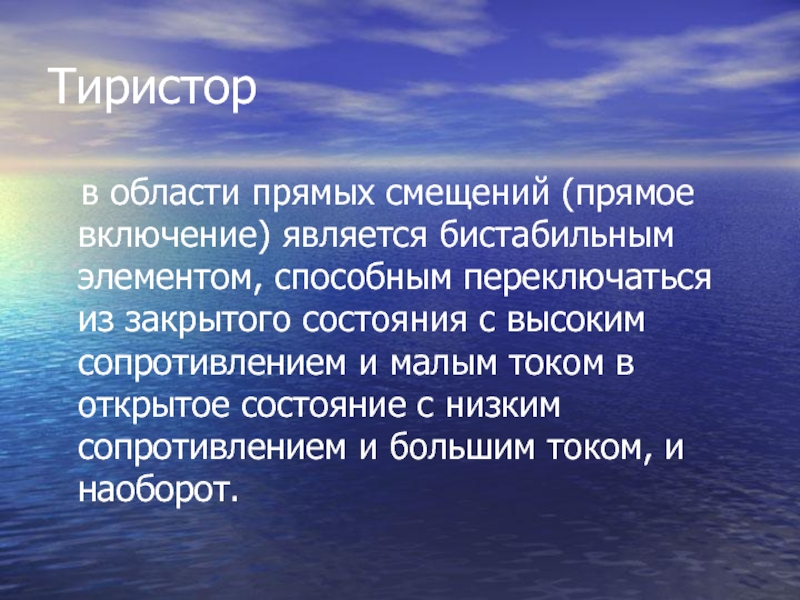

Слайд 11Тиристор
в области прямых смещений (прямое включение) является бистабильным элементом,
способным переключаться из закрытого состояния с высоким сопротивлением и малым током в открытое состояние с низким сопротивлением и большим током, и наоборот.
