Типы графических изображений: технический рисунок, эскиз, чертёж презентация
Содержание
- 1. Типы графических изображений: технический рисунок, эскиз, чертёж
- 2. К указанным рисункам найдите соответствующее изображение
- 3. Определи правильное чертёжное изображение молотка в прямоугольной проекции 1 2 3 Подумай!!! Подумай!!! Правильно
- 4. Проверь свои знания Технический рисунок это
- 5. Проверь свои знания Эскиз это -
- 6. Проверь свои знания Чертёж это -
- 7. 1. Прежде чем изготовить какую-либо деталь, выполняют
- 8. Проверь свои знания В – проекцию 2.
- 9. 3. Установлены строго определённые масштабы: для уменьшения…
- 10. Проверь свои знания В – вид сверху,
- 11. Проверь свои знания В – штриховыми
- 12. 6. Прочитать графическую документацию (чертёж, технический рисунок,
Слайд 2 К указанным рисункам найдите соответствующее изображение
1
2
3
4
5
6
1 - б
2
3 - в
4 - д
5 - г
6 - е
Слайд 3Определи правильное чертёжное изображение молотка в прямоугольной проекции
1
2
3
Подумай!!!
Подумай!!!
Правильно
Слайд 4Проверь свои знания
Технический рисунок это –
объёмное изображение предмета, выполненное
Слайд 6Проверь свои знания

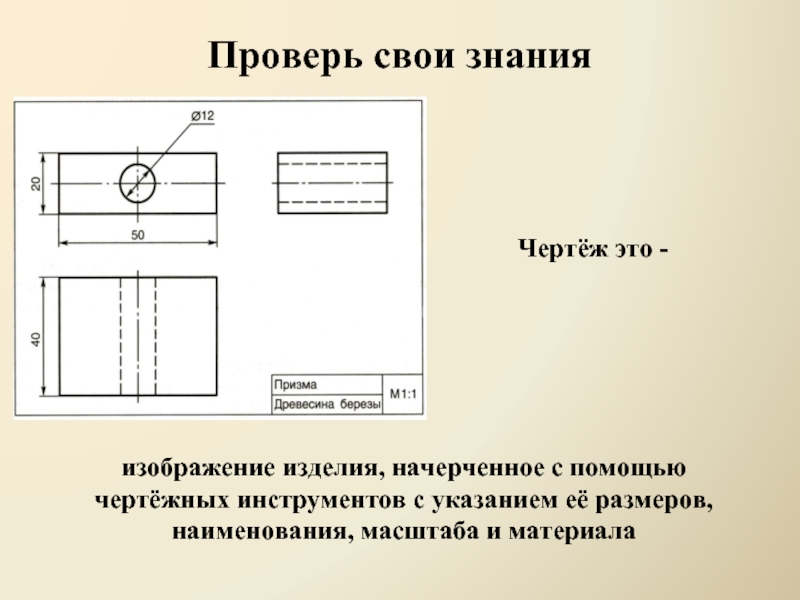

Чертёж это -
изображение изделия, начерченное с помощью
Слайд 71. Прежде чем изготовить какую-либо деталь, выполняют её…
Проверь свои знания
А –
Б – технический рисунок, эскиз или чертёж
В – опытный образец
Подумай!!!
Правильно
Подумай!!!
Технический рисунок Чертеж детали Эскиз детали
Слайд 8Проверь свои знания
В – проекцию
2. Для уменьшенного или увеличенного изображения
А – масштаб
Б – пропорцию
Правильно
Подумай!!!
Подумай!!!
Данный чертёж машины представлен в М 1:72
Изделие «Гайка» выполненное в масштабе 1:1
Слайд 93. Установлены строго определённые масштабы: для уменьшения…
Проверь свои знания
А – 2:1;
Б – 1:2; 1:2,5; 1:4
В – 2:1; 1:2,5; 4:1
Подумай!!!
Правильно
Подумай!!!
Чертеж детали, выполненный в разных масштабах
Слайд 10Проверь свои знания
В – вид сверху, вид с низу и вид

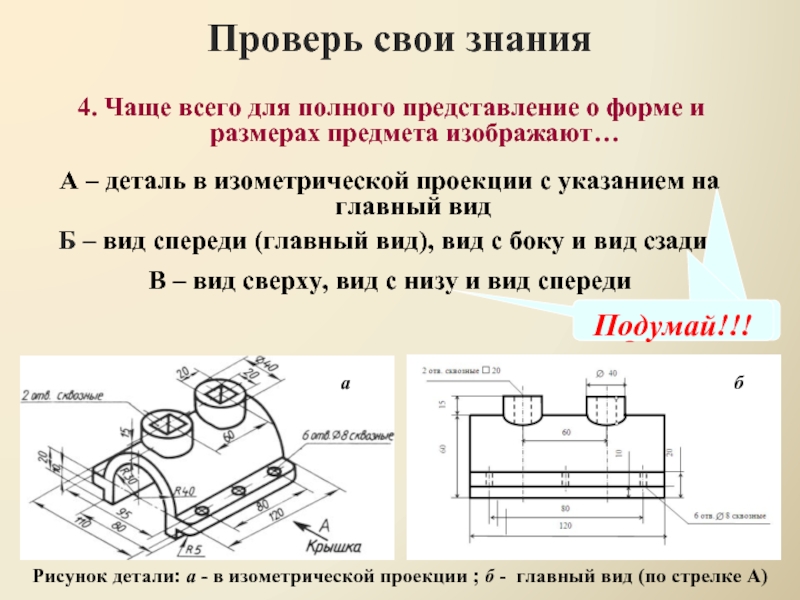

4. Чаще всего для полного представление о форме и размерах предмета изображают…
А – деталь в изометрической проекции с указанием на главный вид
Б – вид спереди (главный вид), вид с боку и вид сзади
Правильно
Подумай!!!
Подумай!!!
Рисунок детали: а - в изометрической проекции ; б - главный вид (по стрелке А)
а
б
Слайд 11Проверь свои знания
В – штриховыми

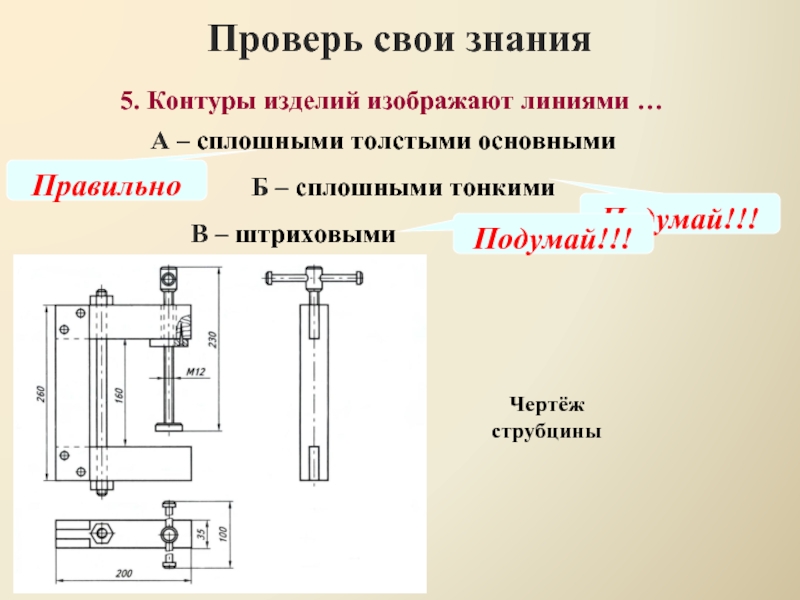

5. Контуры изделий изображают линиями …
А
Б – сплошными тонкими
Правильно
Подумай!!!
Подумай!!!
Чертёж струбцины
Слайд 126. Прочитать графическую документацию (чертёж, технический рисунок, эскиз) – значит…
Проверь свои
А – найти соответствие между изображением и деталью
Б – определить название изделия, масштаб его изображения, количество видов, размеры и форму, материал, из которого оно изготовлено
В – определить последовательность выполнения чертежа, эскиза или технического рисунка
Подумай!!!
Правильно
Подумай!!!
Спецификация к приспособлению для распиливания
