Теплообмен через ограждающую конструкцию презентация
Содержание
- 1. Теплообмен через ограждающую конструкцию
- 2. t в ,о С t
- 3. этот перепад температур вызывает процесс ТЕПЛОПЕРЕДАЧИ

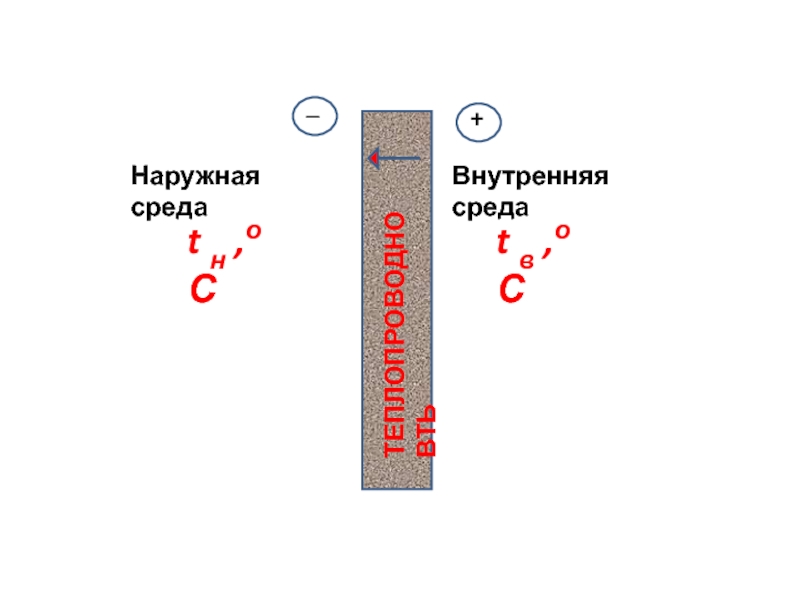

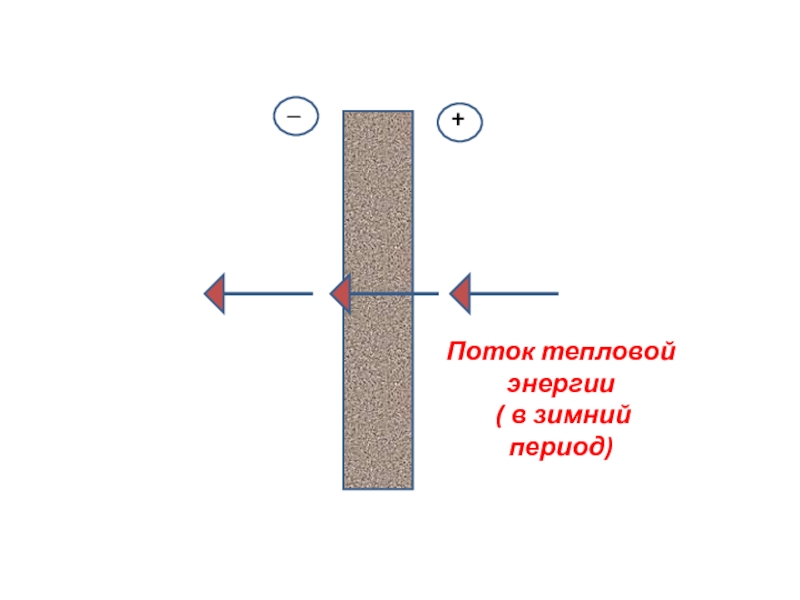

- 4. + _
- 5. + _
- 6. + _

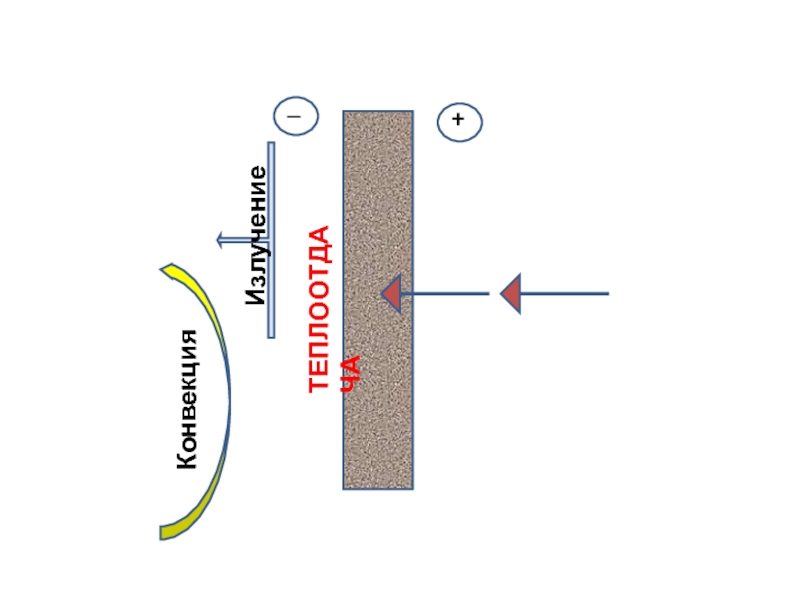

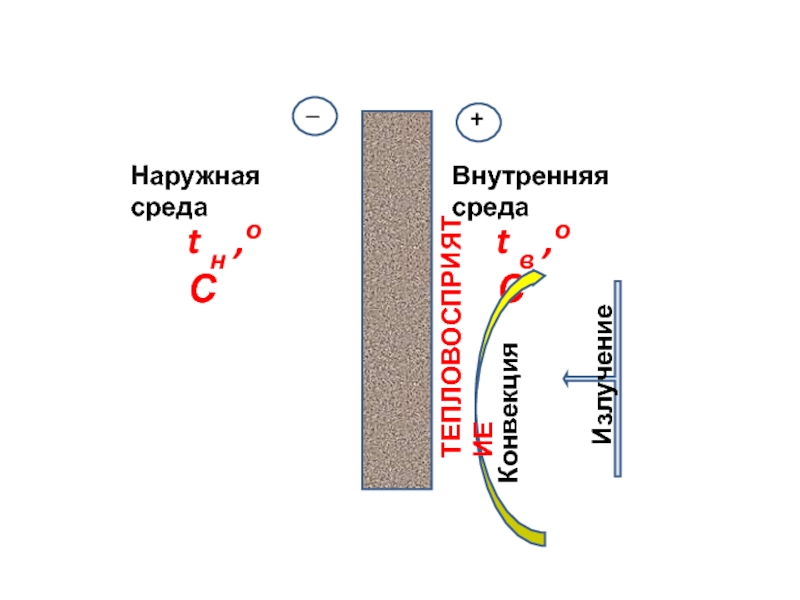

- 7. + _ Излучение Конвекция ТЕПЛООТДАЧА
- 8. t в ,оС t н
- 9. t в ,оС t н
- 10. t в ,оС t н
- 11. t в ,оС t н

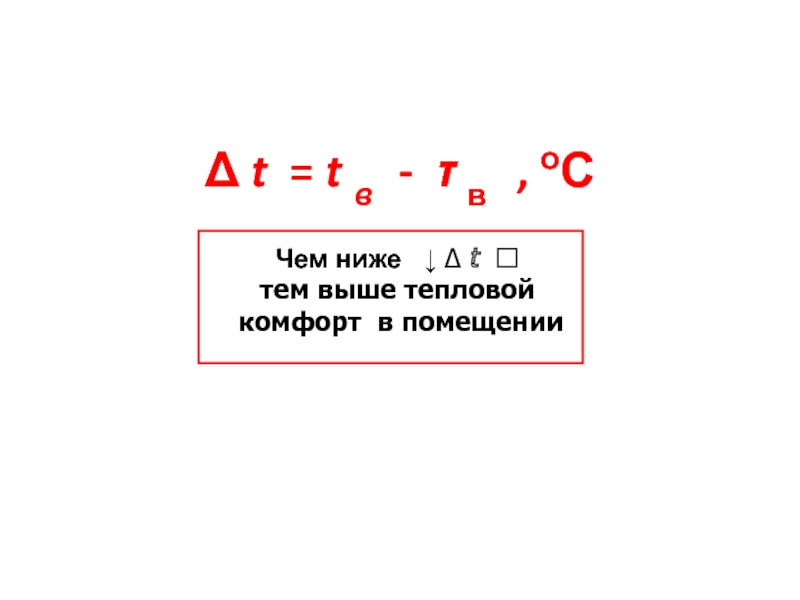

- 12. Δ t = t в -
- 13. Δt ≤ Δtн Δtн
- 14. Назначения помещения; Местоположения ограждающей поверхности (
- 16. Rо , ( м2 х оС

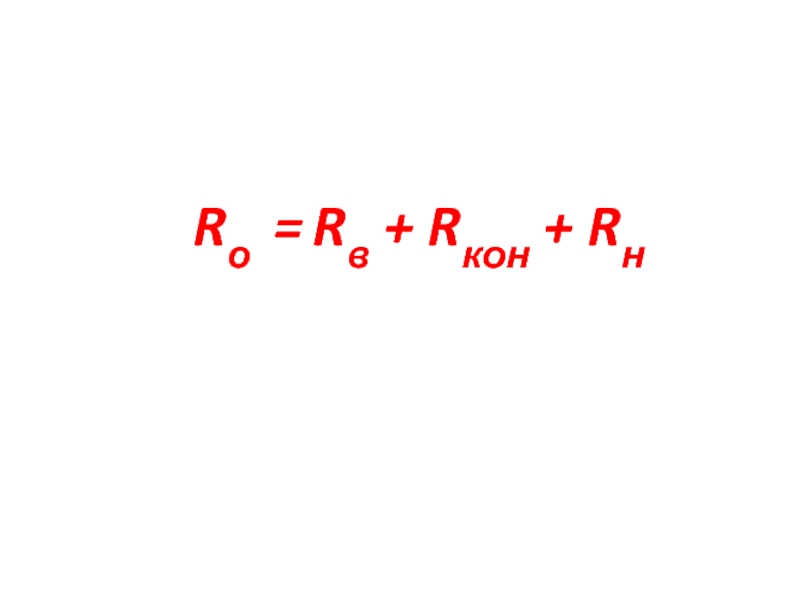

- 17. Rо = Rв + Rкон + Rн

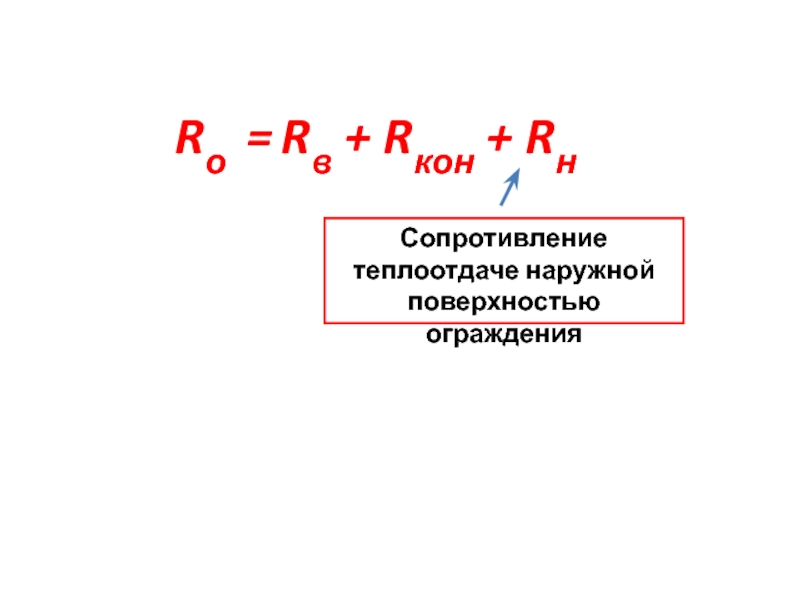

- 18. Rо = Rв + Rкон + Rн Сопротивление теплоотдаче наружной поверхностью ограждения

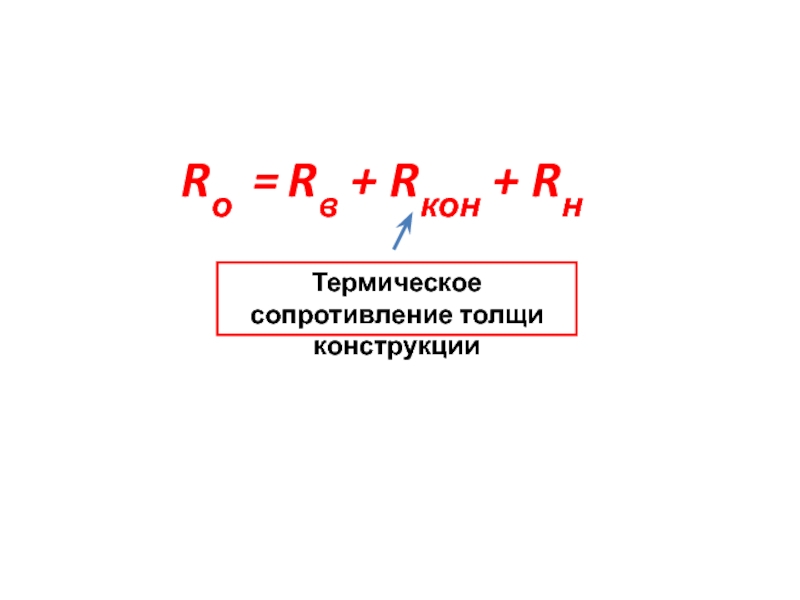

- 19. Rо = Rв + Rкон + Rн Термическое сопротивление толщи конструкции

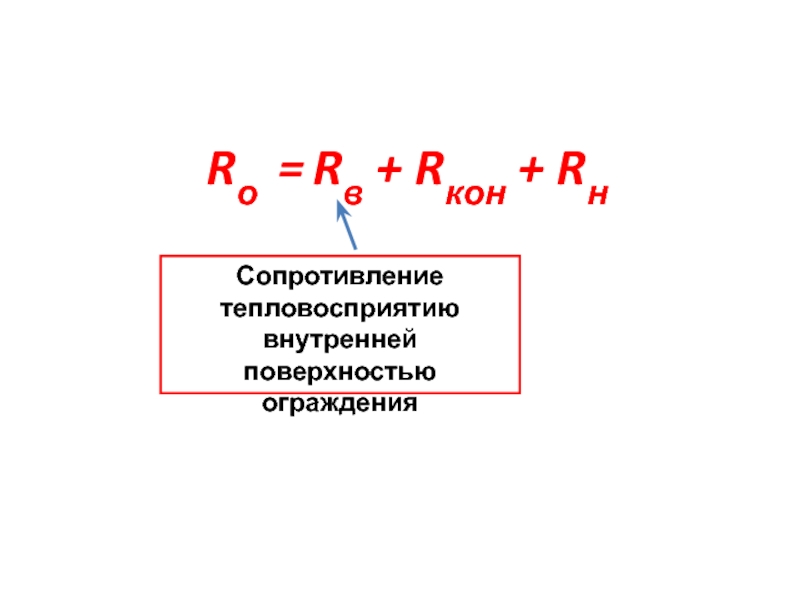

- 20. Rо = Rв + Rкон + Rн Сопротивление тепловосприятию внутренней поверхностью ограждения
- 21. Rо
- 22. t в ,оС t н
- 23. Фактическая величина

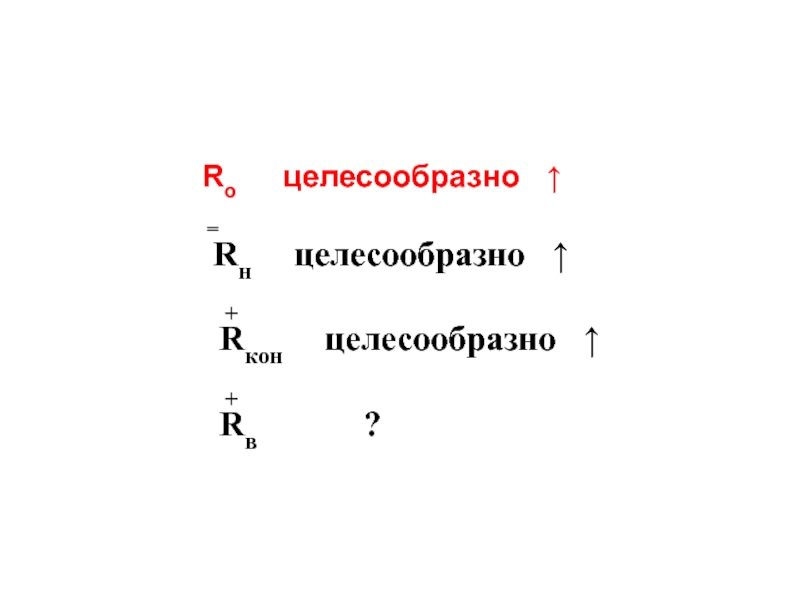

- 24. Т.о. : при проектировании
- 25. Rв = 1 / α в
- 26.

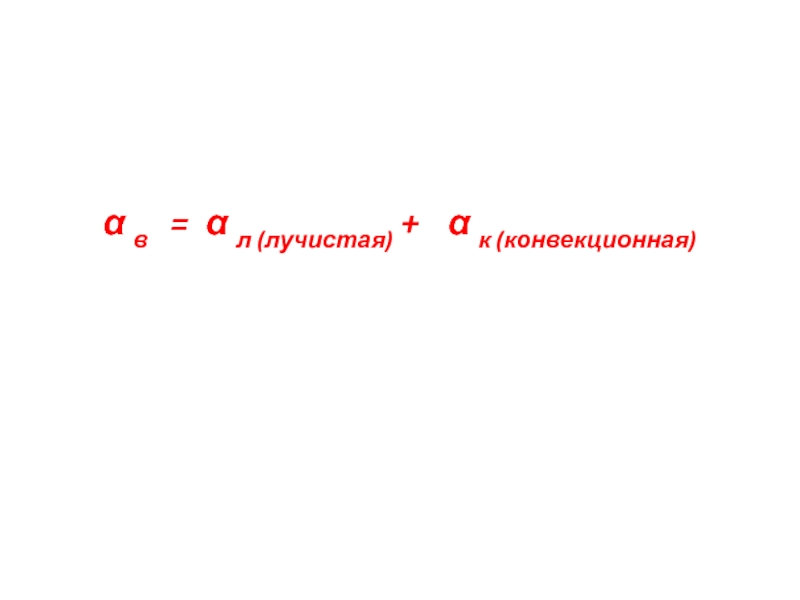

- 27. α

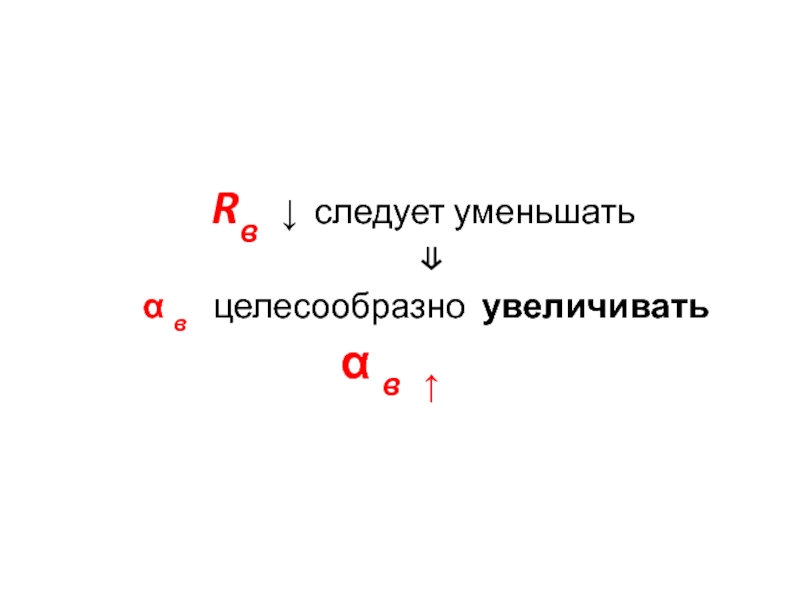

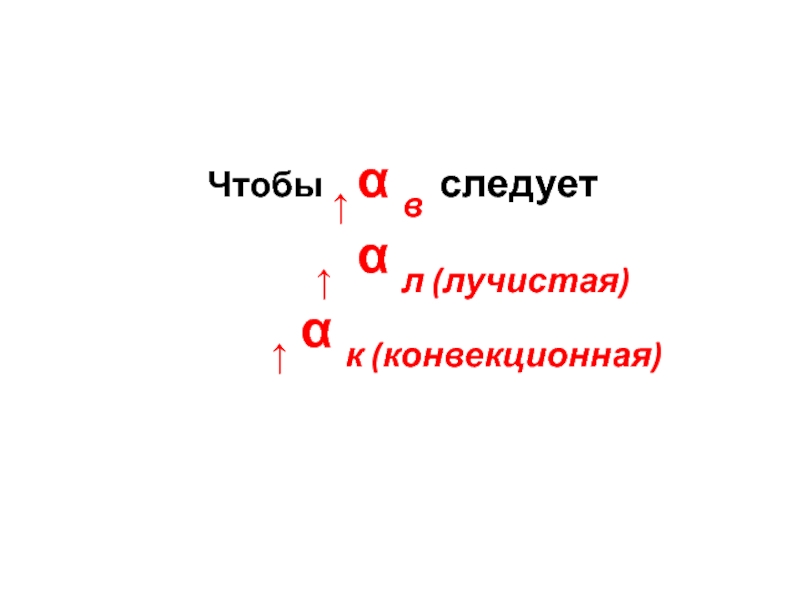

- 28. Чтобы ↑ α в следует

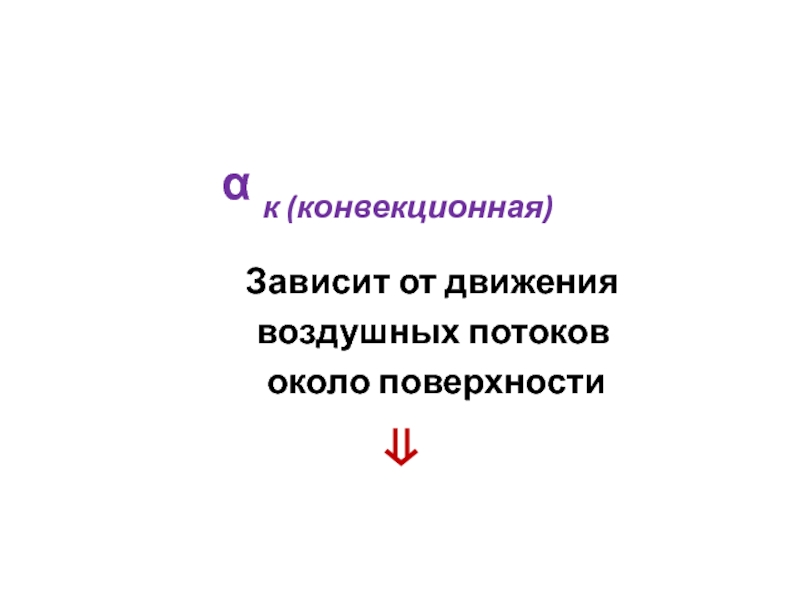

- 29. α к (конвекционная)
- 31. α л - зависит от излучательной способности

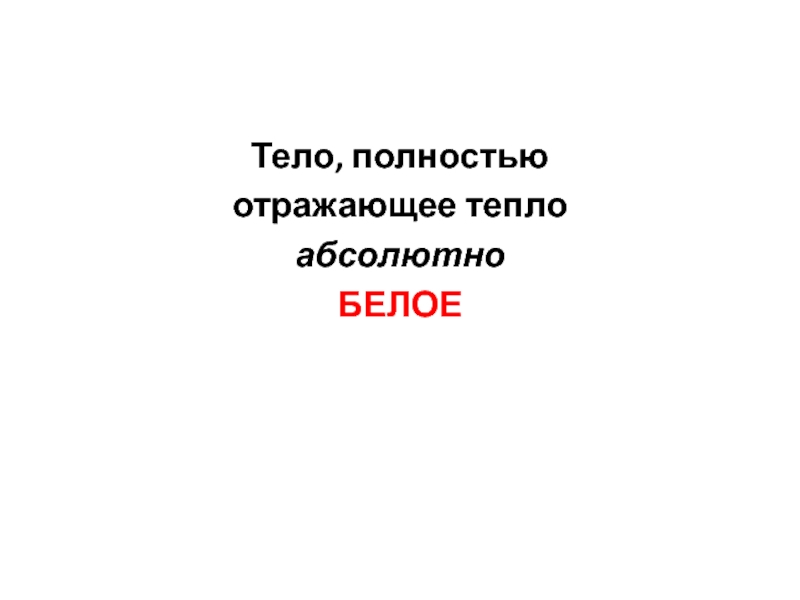

- 32. Тело, полностью отражающее тепло абсолютно БЕЛОЕ

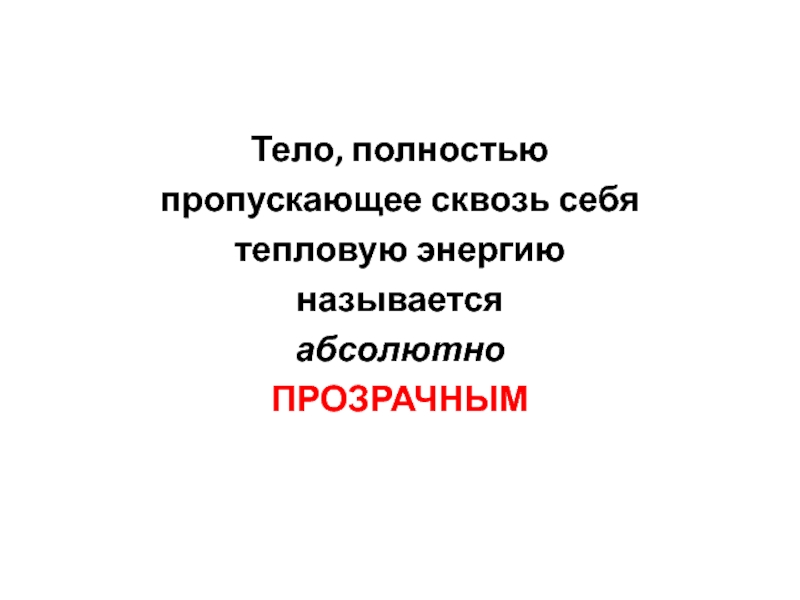

- 33. Тело, полностью пропускающее сквозь себя тепловую энергию называется абсолютно ПРОЗРАЧНЫМ
- 34. Тело, полностью поглощающее тепловую энергию, использует её
- 35. В природе нет Абсолютно белых
- 36. Способность материала излучать энергию тепла характеризуется: С – коэффициентом излучения (степенью «черноты» материала)
- 37. Степень «черноты» материала не зависит от его
- 38. Близким к единице коэффициентом поглощения (излучения) обладают

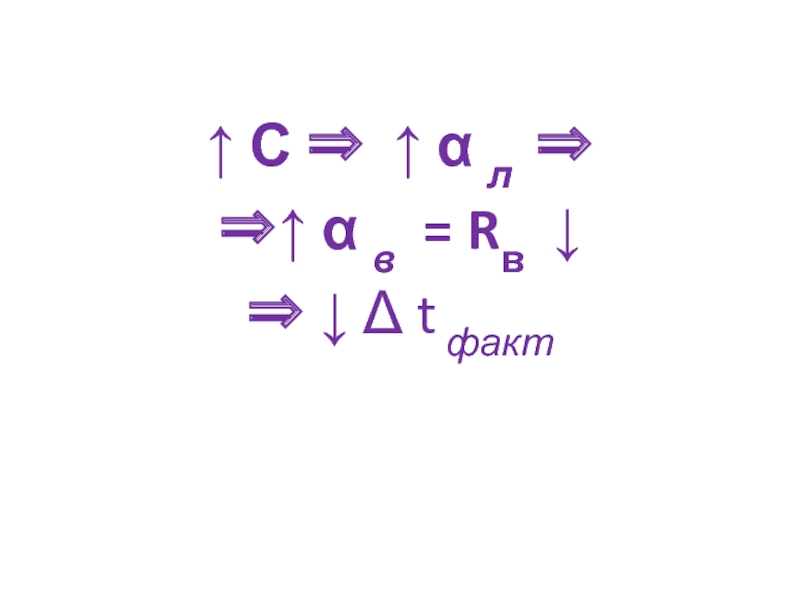

- 39. ↑ С ⇒ ↑ α л ⇒
- 40. α л ⇓ Следует принимать материал ВНУТРЕННЕЙ

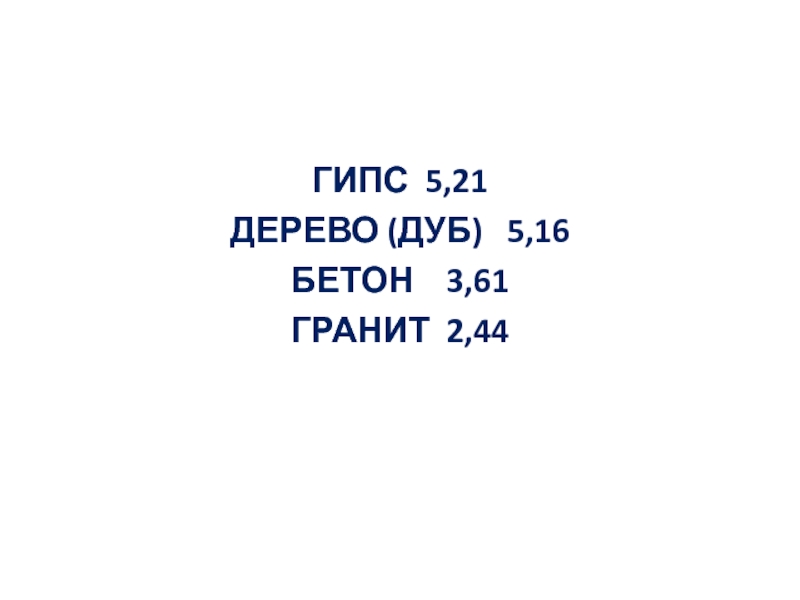

- 41. ГИПС 5,21 ДЕРЕВО (ДУБ) 5,16 БЕТОН 3,61 ГРАНИТ 2,44
- 42. Rн = 1 / α н ,

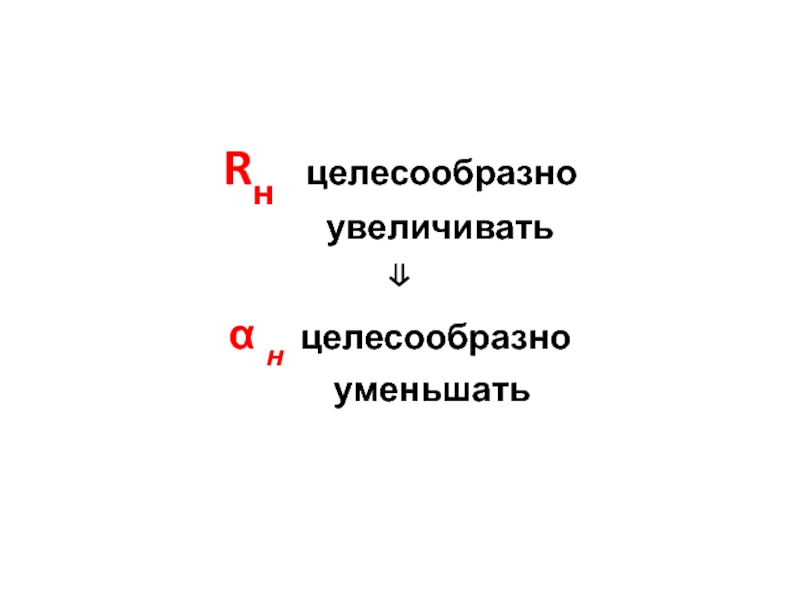

- 43. Rн целесообразно

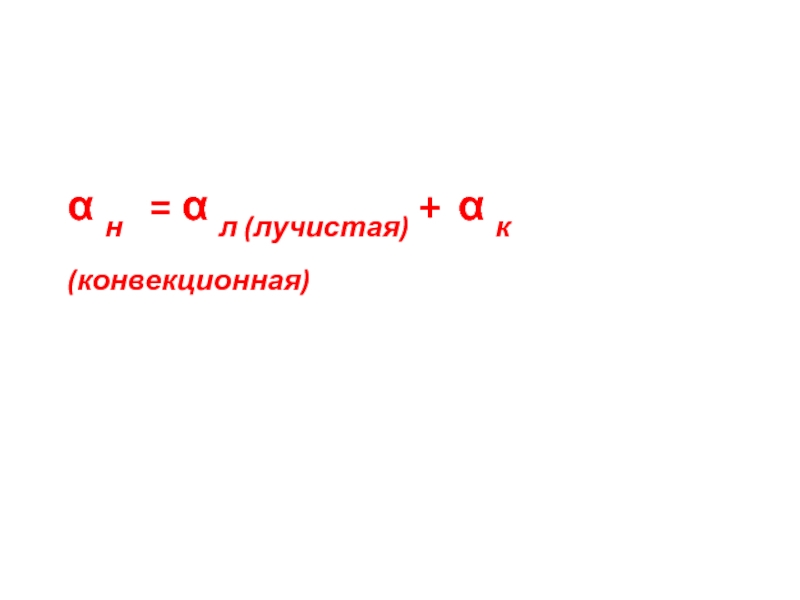

- 44. α н = α л (лучистая) + α к (конвекционная)
- 45. α н ⇒ ↓α л + ↓

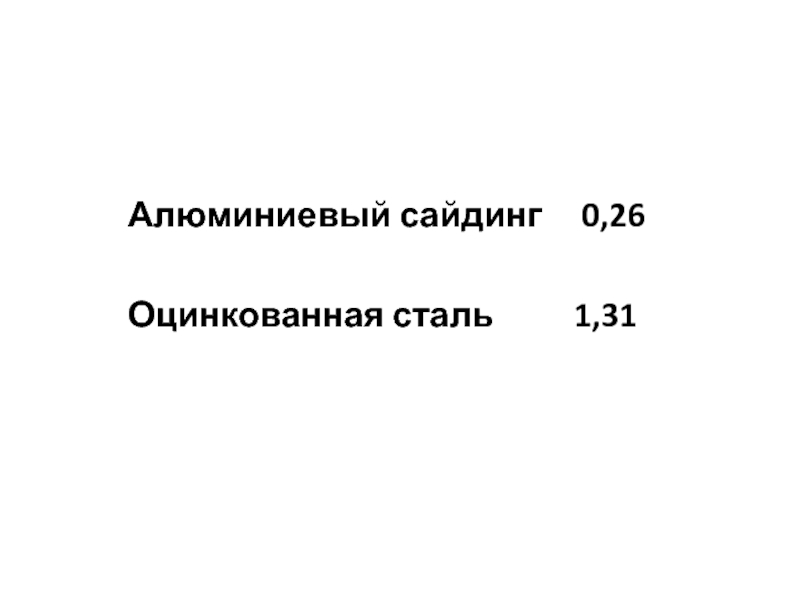

- 46. Алюминиевый
- 47. α К - зависит от движения воздуха

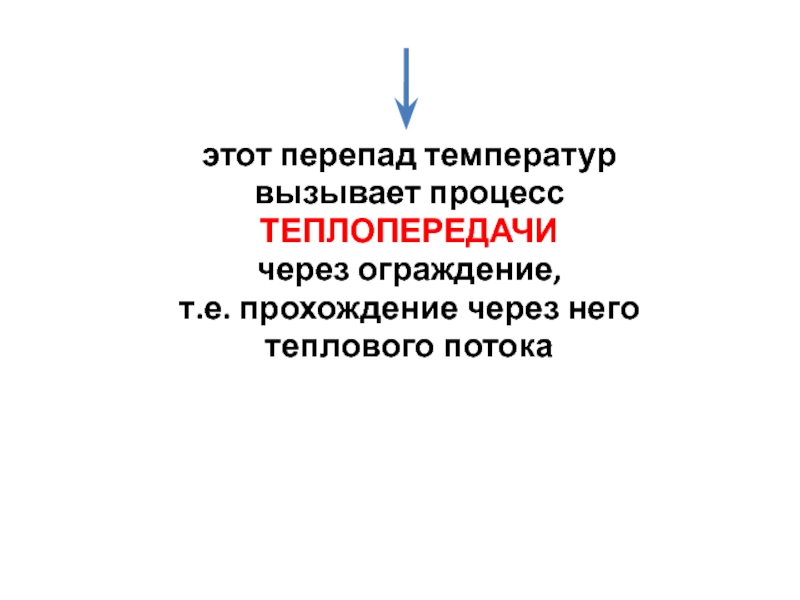

Слайд 3этот перепад температур
вызывает процесс
ТЕПЛОПЕРЕДАЧИ
через ограждение,
т.е. прохождение через него
теплового потока

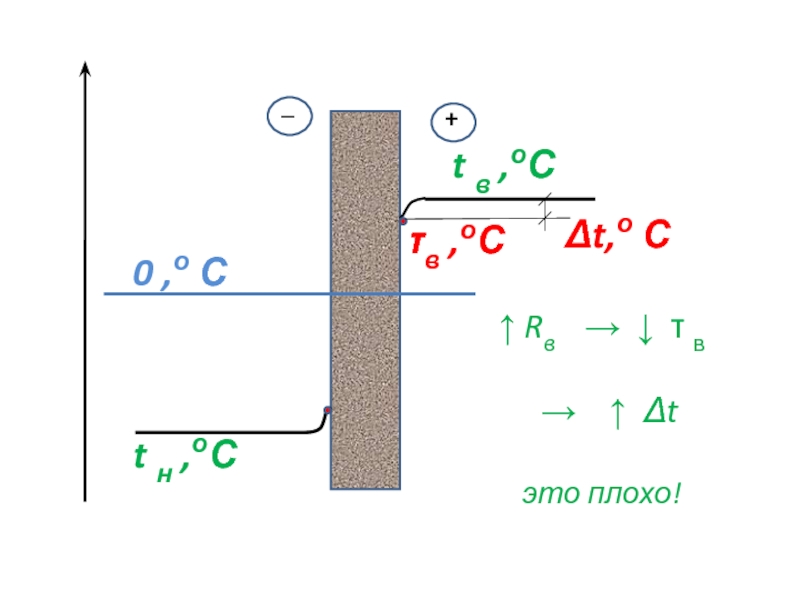

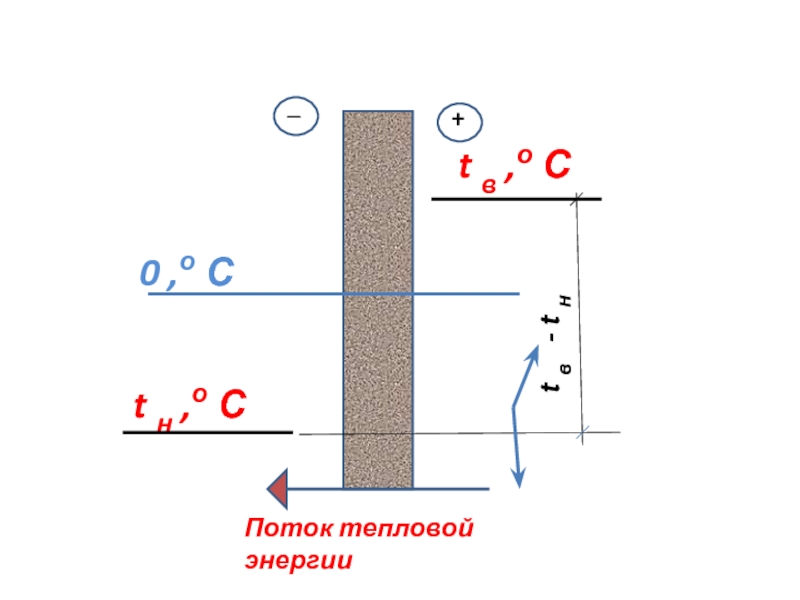

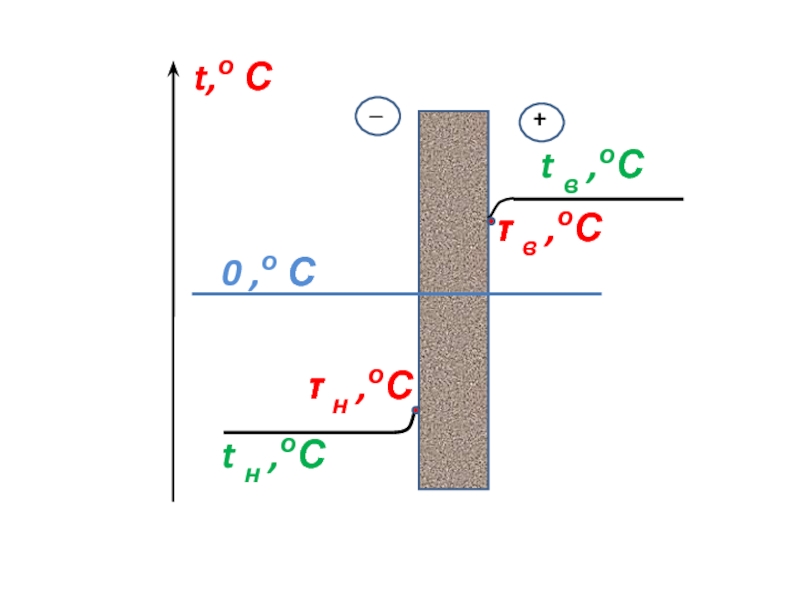

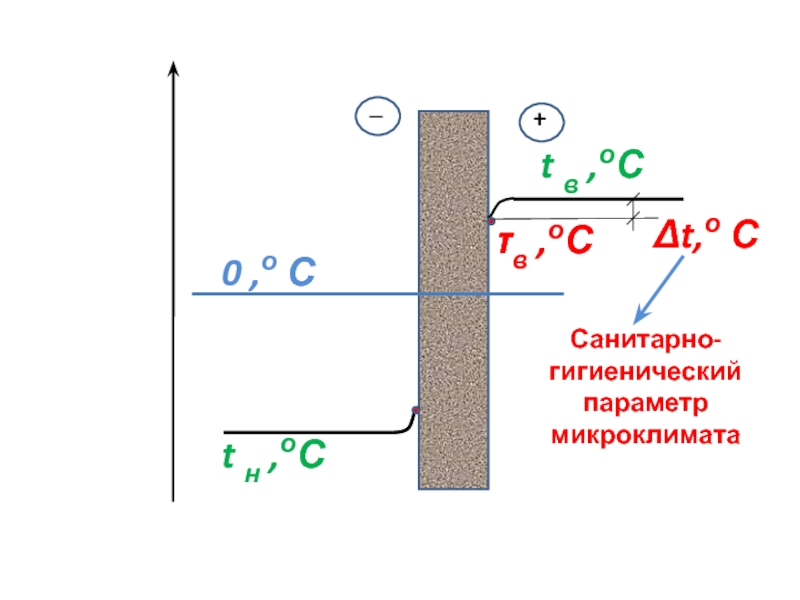

Слайд 10
t в ,оС
t н ,оС
+
_
0 ,о
С
t,о С
τ в - τ н
τ н ,оС

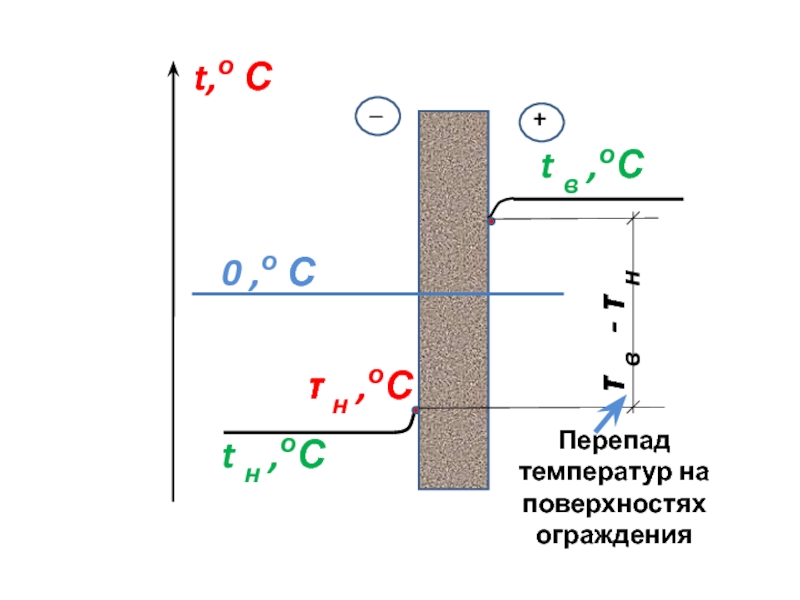

Перепад температур на поверхностях ограждения

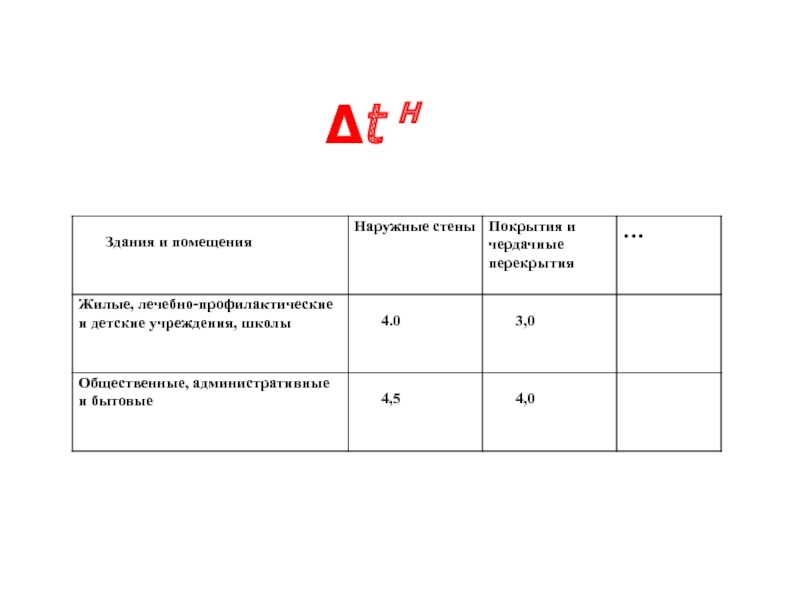

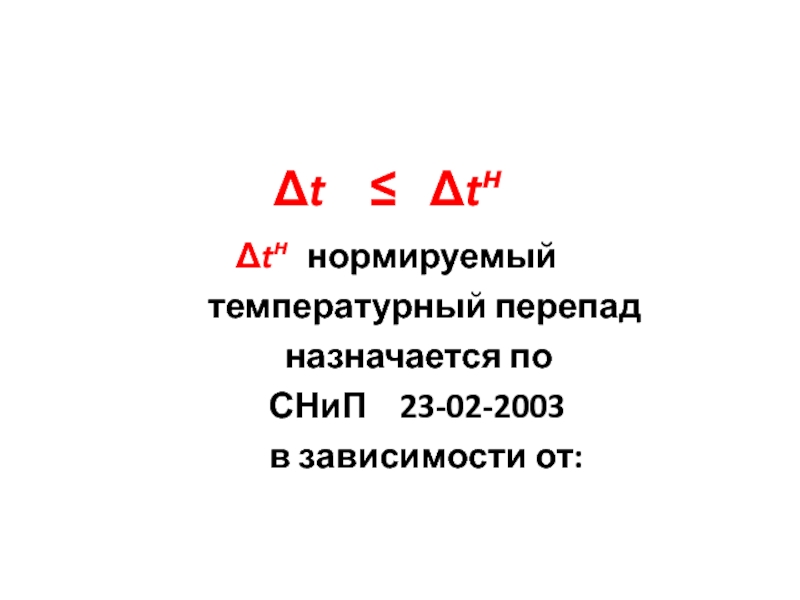

Слайд 13Δt ≤ Δtн
Δtн нормируемый
температурный
перепад
назначается по
СНиП 23-02-2003
в зависимости от:
назначается по
СНиП 23-02-2003
в зависимости от:

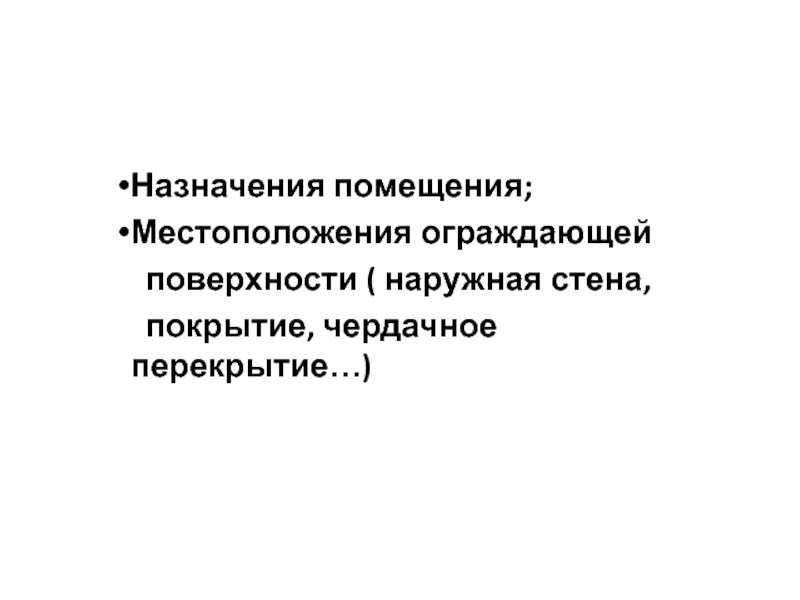

Слайд 14Назначения помещения;
Местоположения ограждающей
поверхности ( наружная стена,
покрытие, чердачное
перекрытие…)

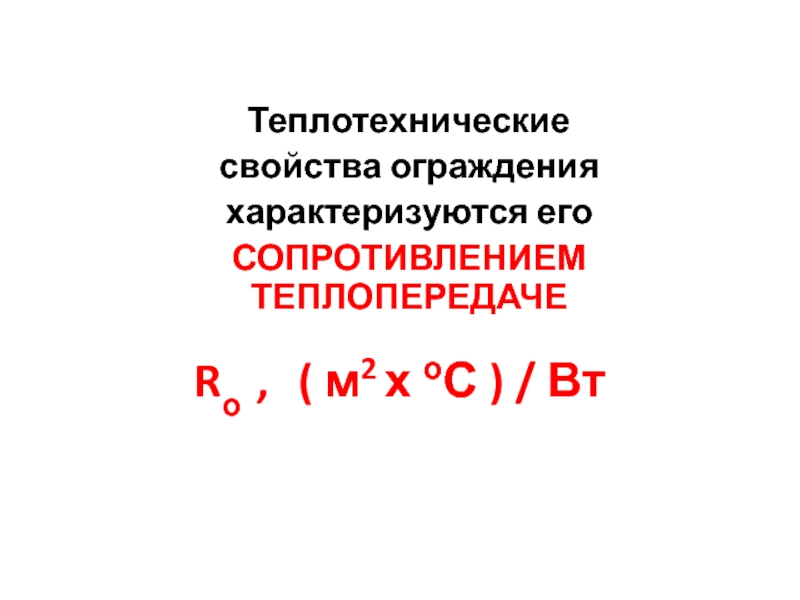

Слайд 16Rо , ( м2 х оС ) / Вт
Теплотехнические
свойства ограждения
характеризуются его
СОПРОТИВЛЕНИЕМ ТЕПЛОПЕРЕДАЧЕ

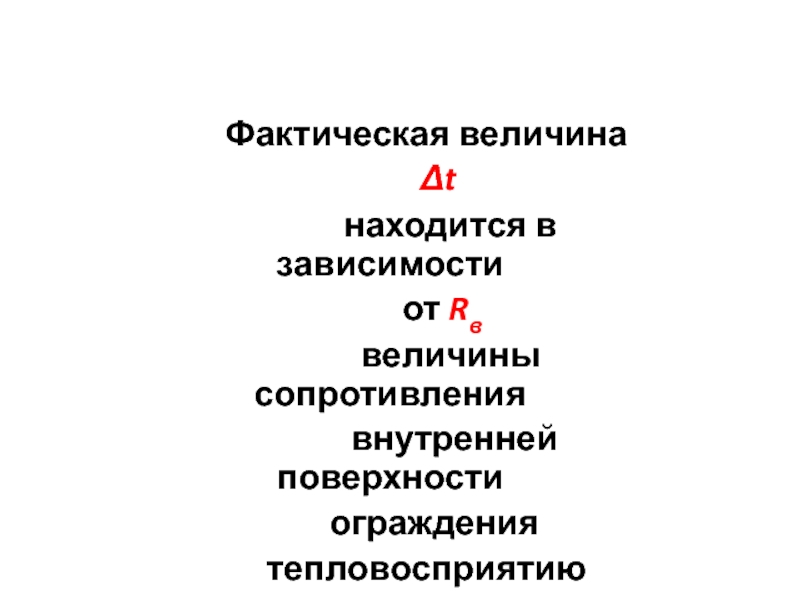

Слайд 23 Фактическая величина
Δt
находится в зависимости
от Rв
величины сопротивления
внутренней поверхности
ограждения
тепловосприятию
находится в зависимости
от Rв
величины сопротивления
внутренней поверхности
ограждения
тепловосприятию

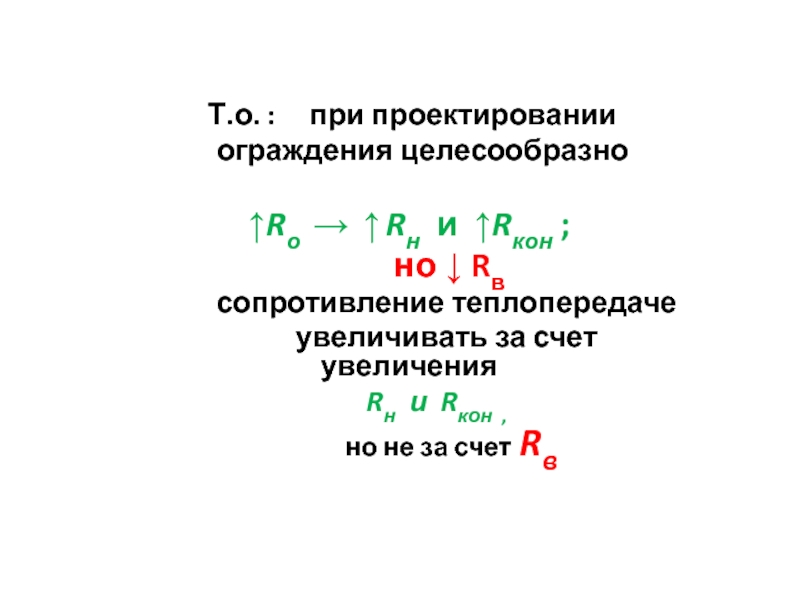

Слайд 24 Т.о. : при проектировании
ограждения целесообразно
↑Rо → ↑ Rн и ↑Rкон ;
но ↓ Rв
сопротивление теплопередаче
увеличивать за счет увеличения
Rн и Rкон ,
но не за счет Rв

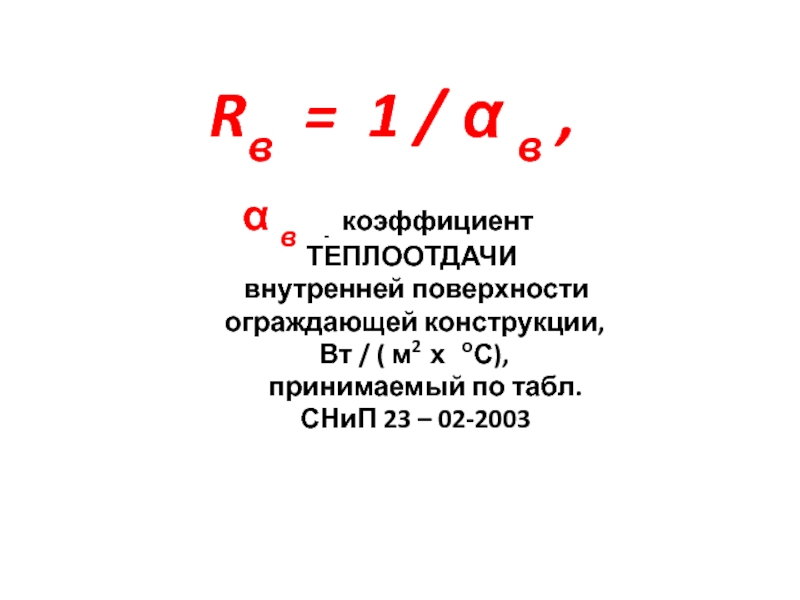

Слайд 25 Rв = 1 / α в ,
α в - коэффициент
ТЕПЛООТДАЧИ
внутренней поверхности
ограждающей конструкции,
Вт / ( м2 х оС),
принимаемый по табл.
СНиП 23 – 02-2003
ТЕПЛООТДАЧИ
внутренней поверхности
ограждающей конструкции,
Вт / ( м2 х оС),
принимаемый по табл.
СНиП 23 – 02-2003

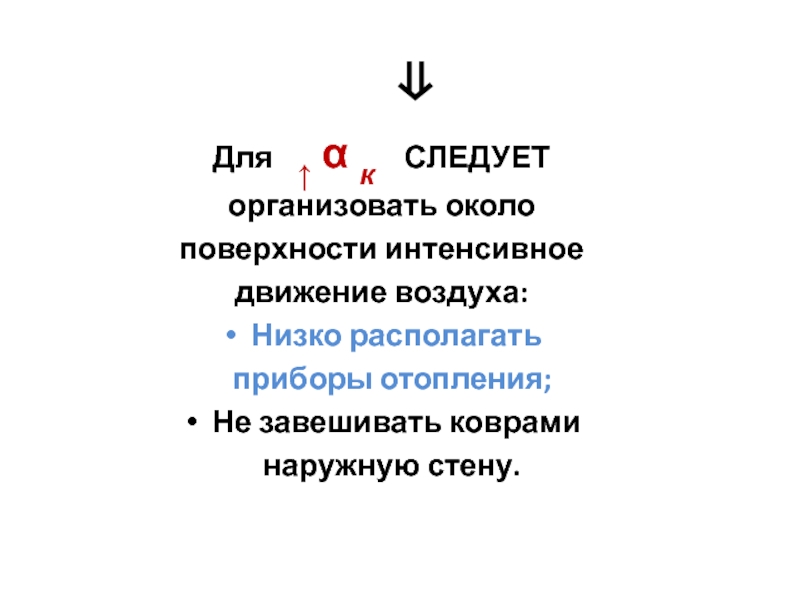

Слайд 30 ⇓
Для
↑ α к СЛЕДУЕТ
организовать около
поверхности интенсивное
движение воздуха:
Низко располагать
приборы отопления;
Не завешивать коврами
наружную стену.
организовать около
поверхности интенсивное
движение воздуха:
Низко располагать
приборы отопления;
Не завешивать коврами
наружную стену.

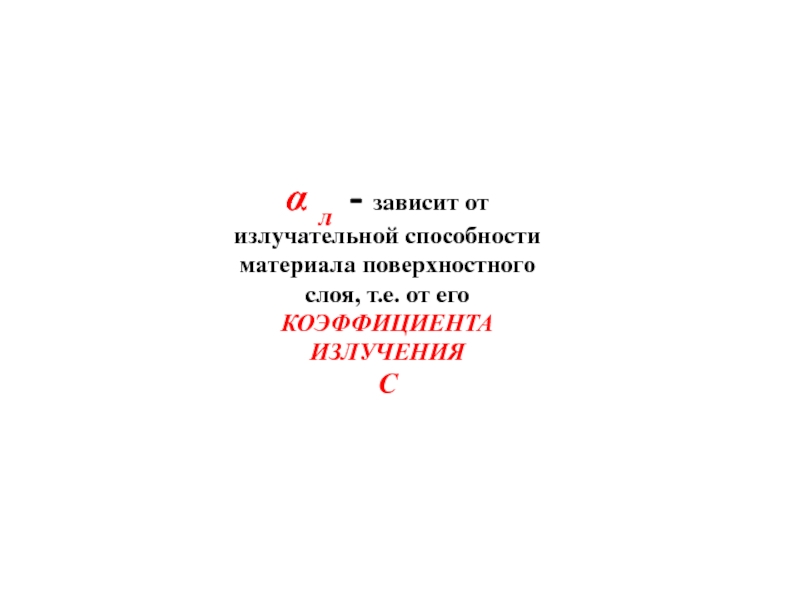

Слайд 31α л - зависит от
излучательной способности
материала поверхностного
слоя, т.е. от его
КОЭФФИЦИЕНТА
ИЗЛУЧЕНИЯ
С

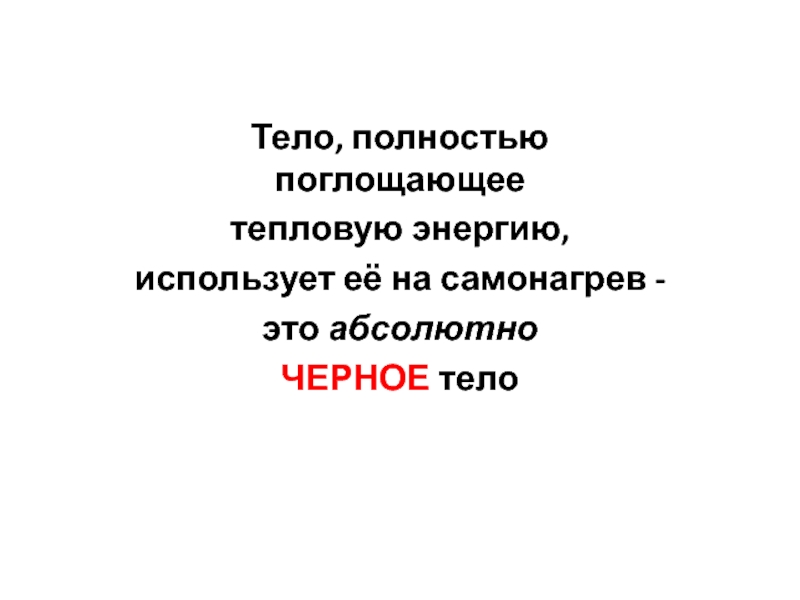

Слайд 34Тело, полностью поглощающее
тепловую энергию,
использует её на самонагрев -
это абсолютно
ЧЕРНОЕ тело

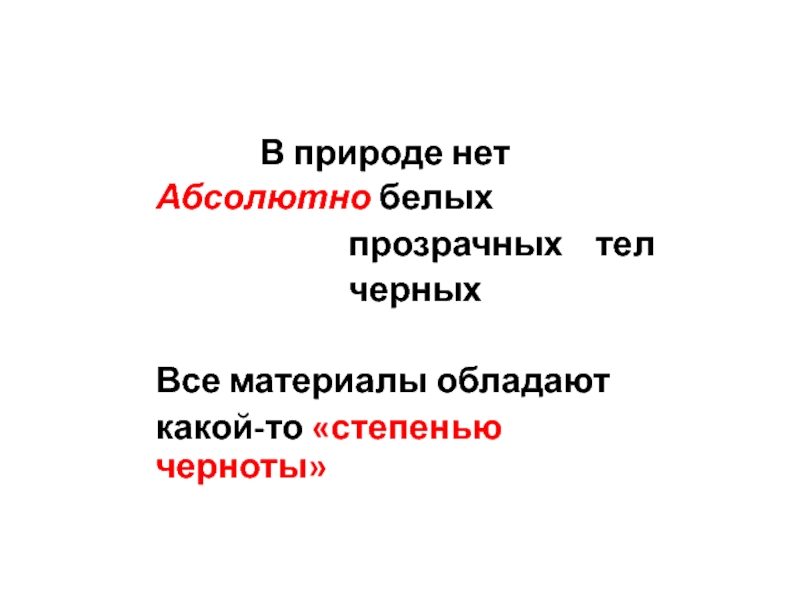

Слайд 35 В природе нет
Абсолютно белых
прозрачных тел
черных
Все материалы обладают
какой-то «степенью черноты»
черных
Все материалы обладают
какой-то «степенью черноты»

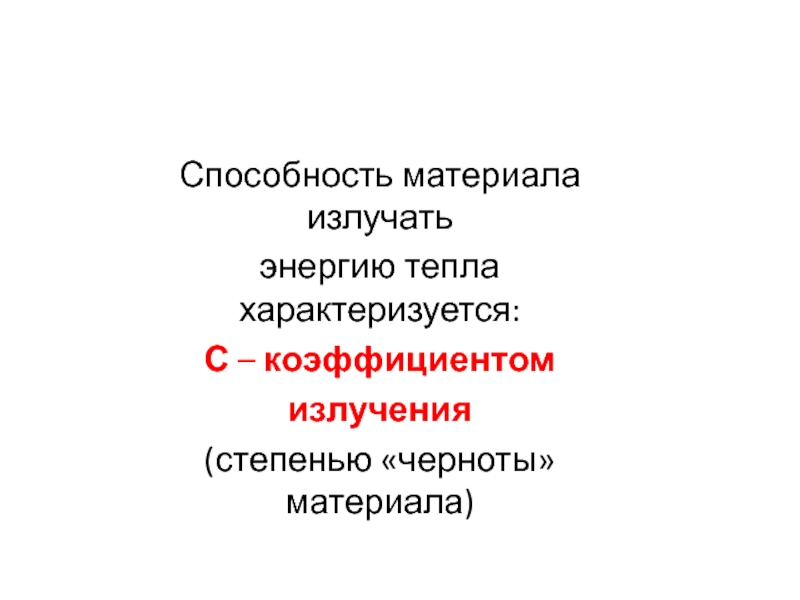

Слайд 36Способность материала излучать
энергию тепла характеризуется:
С – коэффициентом
излучения
(степенью «черноты» материала)

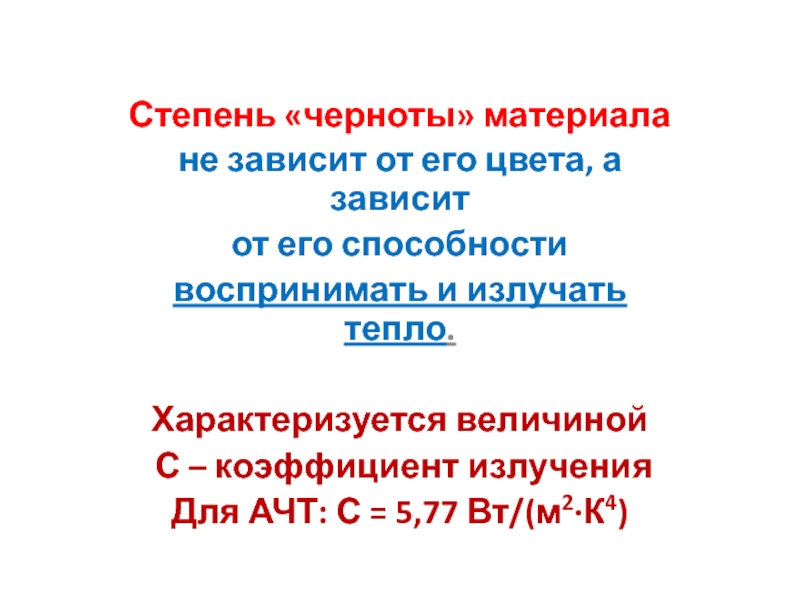

Слайд 37Степень «черноты» материала
не зависит от его цвета, а зависит
от его
способности
воспринимать и излучать тепло.
Характеризуется величиной
С – коэффициент излучения
Для АЧТ: С = 5,77 Вт/(м2·К4)
воспринимать и излучать тепло.
Характеризуется величиной
С – коэффициент излучения
Для АЧТ: С = 5,77 Вт/(м2·К4)

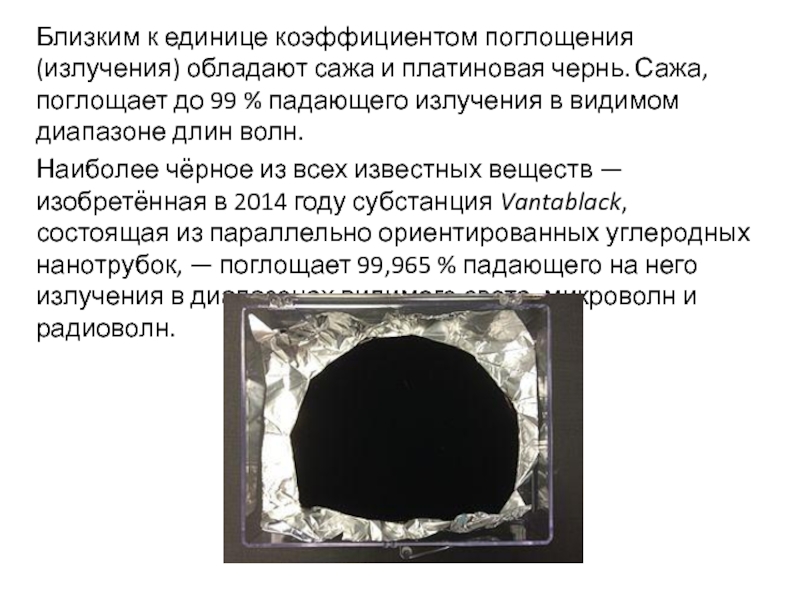

Слайд 38Близким к единице коэффициентом поглощения (излучения) обладают сажа и платиновая чернь. Сажа, поглощает
до 99 % падающего излучения в видимом диапазоне длин волн.
Наиболее чёрное из всех известных веществ — изобретённая в 2014 году субстанция Vantablack, состоящая из параллельно ориентированных углеродных нанотрубок, — поглощает 99,965 % падающего на него излучения в диапазонах видимого света, микроволн и радиоволн.
Наиболее чёрное из всех известных веществ — изобретённая в 2014 году субстанция Vantablack, состоящая из параллельно ориентированных углеродных нанотрубок, — поглощает 99,965 % падающего на него излучения в диапазонах видимого света, микроволн и радиоволн.

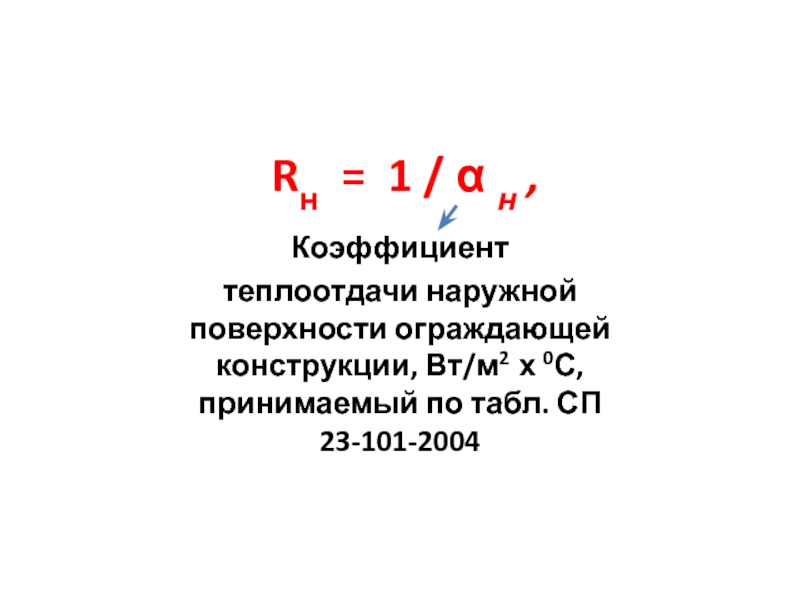

Слайд 42Rн = 1 / α н ,
Коэффициент
теплоотдачи наружной поверхности
ограждающей конструкции, Вт/м2 х 0С, принимаемый по табл. СП 23-101-2004

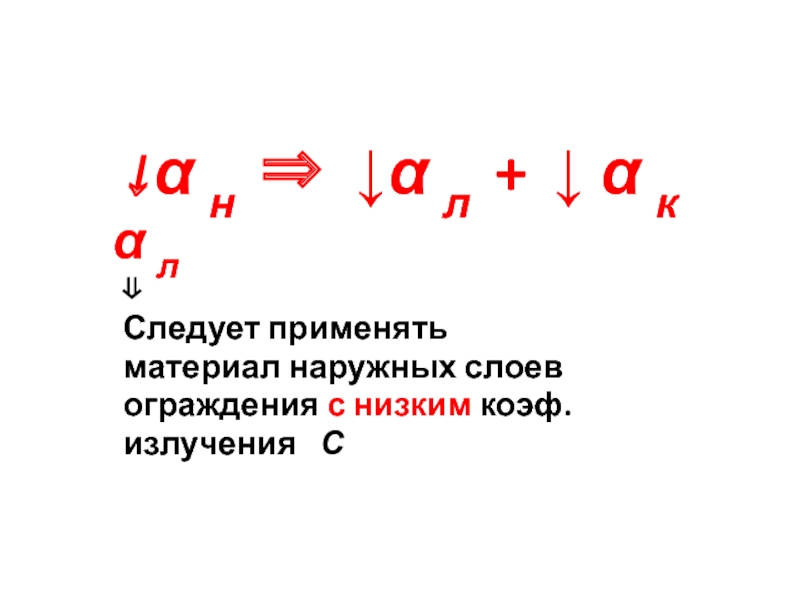

Слайд 45α н ⇒ ↓α л + ↓ α к
α л
⇓
Следует применять
материал наружных слоев
ограждения с низким коэф.
излучения С

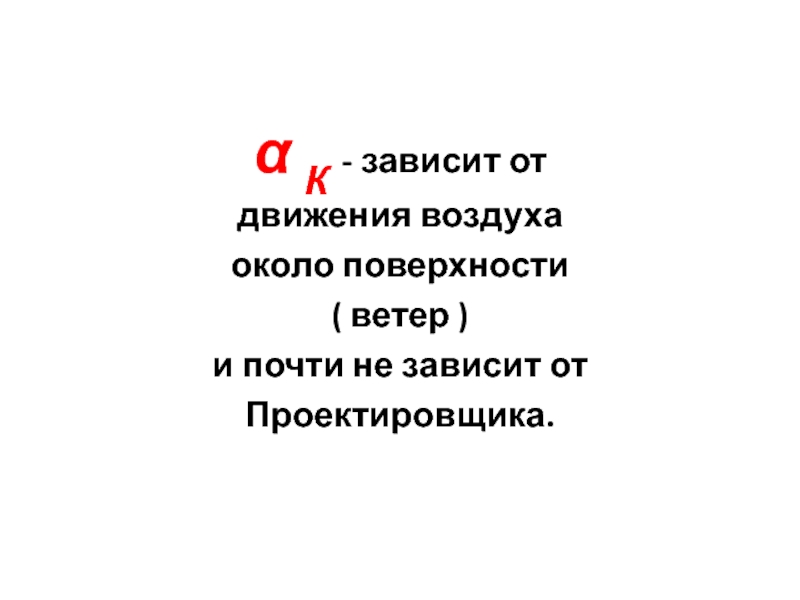

Слайд 47α К - зависит от
движения воздуха
около поверхности
( ветер )
и почти
не зависит от
Проектировщика.
Проектировщика.
