Тема . Двери презентация
Содержание
- 1. Тема . Двери
- 2. Классификация стальных дверных блоков По
- 3. По конструкции: По конструкции коробки: с замкнутой
- 4. Классификация стальных дверных блоков По числу
- 5. По направлению и виду открывания: с открыванием
- 6. По виду отделки 1) окрашенные лакокрасочными и
- 7. По эксплутационным показателям по приведенному сопротивлению теплопередаче, воздухопроницаемости , водопроницаемости, звукоизоляции.
- 8. Конструкция двери
- 9. Конструкция стальной двери 1–
- 10. Примеры конструкций дверных полотен полотно типа
- 11. Примеры конструкций дверных полотен полотно
- 12. Примеры конструкций дверных полотен полотно
- 13. Пример конструкции дверного блока Пример конструкции
- 14. с вертикальными и горизонтальными усиливающими профилями
- 15. Петли При изготовлении дверей применяют запирающие и
- 16. Замки Пример замка с засовом из
- 17. Для навешивания полотен на коробку рекомендуется
- 18. Ассортимент декоративных отделок Облицовку полотен изделий изготавливают
- 19. Новые стандарты Новые стандарты, объединившие итальянские, австрийские,
- 20. Взломостойкость В соответствии с ними двери
- 21. Буквенные обозначения Помимо численного обозначения классы имеют еще буквенное (A, B,C, D, E).
- 22. Разновидности Первому классу присваивается А, поскольку
- 23. ГОСТ Р 51072-97 Р 50862-96
- 24. Сертификации стальных дверей В России обязательной
- 26. Рынок стальных дверей Владивостока На рынке
- 27. Ассортимент дверей Ассортимент дверей разнообразен, он включает
- 28. Прогрессивная технология Только на хорошо оснащенных производствах
- 29. Силовой каркас Силовой каркас подкрепляется ребрами жесткости,
- 30. Проблемы стальных российских дверей Почти 95%
- 31. Материал наполнителя Материал наполнителя играет роль
- 32. Стальные двери «Мексин» модель ПЗА/эR (российское производство)
- 33. Стальные двери «Мексин» Стальные двери: «Мексин» модель 73/34 38/42 R (китайское производство),
- 34. Цилиндровые замки Цилиндровые замки, применяемые в дверях,
- 35. Цилиндровые Замки В них роль секретного механизма
- 36. Штифты должны быть выстроены ключом в строго
- 37. Замки дисковые Разновидность цилиндровых замков - замки
- 38. Сувальдные замки Сувальдные замки в каком-то смысле
- 39. Схема открывания сувальдного замка
- 40. Метод переменной шифровки Уровень секретности зависит от
- 41. Потребительские свойства стальных дверей Функциональное назначение входной
- 42. Устойчивость к неблагоприятным внешним воздействиям Материал, из

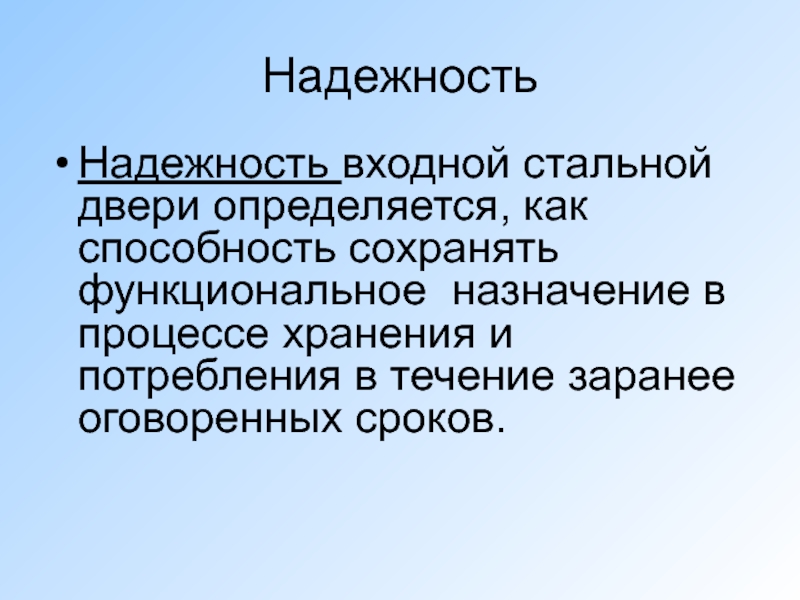

- 43. Надежность Надежность входной стальной двери определяется,
- 44. Долговечность дверей Долговечность дверей - требование необходимое,

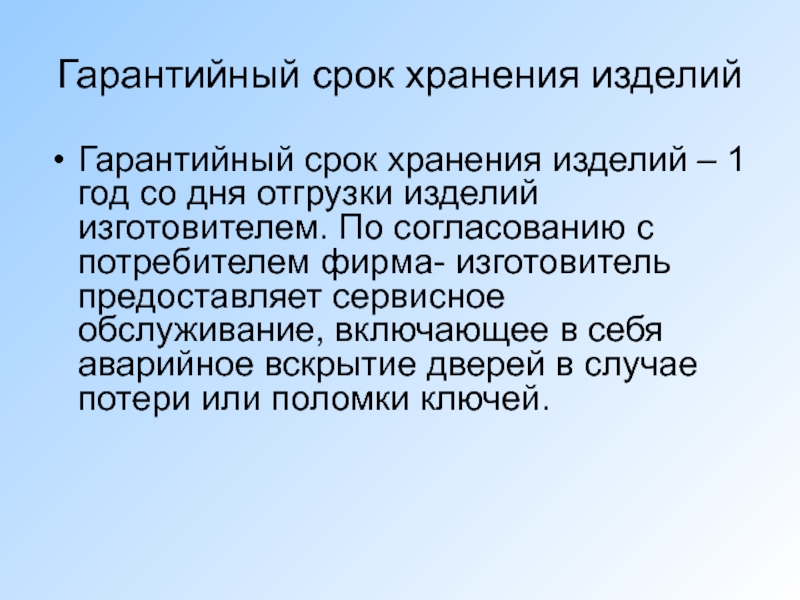

- 45. Гарантийный срок хранения изделий Гарантийный срок хранения
- 46. Ремонтопригодность Ремонтопригодность тесно связана с долговечностью, так
- 47. Эргономические свойства Удобство в эксплуатации. Рекомендуемая масса
- 48. Усилие, прикладываемое к дверному полотну при
- 49. В зависимости от назначения дверных блоков
- 50. Эстетические свойства Эстетические свойства стальных дверей выражаются
- 51. Внутренняя и внешняя отделки В качестве внутреннего
- 52. Отделочные материалы В качестве отделочных материалов применяют
Классификация стальных дверных блоков По назначению: 1) наружные (входные в здания, помещения, а также тамбурные); 2) внутренние (входные в квартиру и другие, предназначенные для эксплуатации внутри здания).
Слайд 2Классификация стальных дверных блоков
По назначению:
1) наружные (входные в здания, помещения,
а также тамбурные);
2) внутренние (входные в квартиру и другие, предназначенные для эксплуатации внутри здания).
2) внутренние (входные в квартиру и другие, предназначенные для эксплуатации внутри здания).
Слайд 3По конструкции:
По конструкции коробки:
с замкнутой коробкой;
с- образной коробкой;
с- образной коробкой с
доборным порогом
Слайд 4 Классификация стальных дверных блоков
По числу полотен (в том числе не
открывающихся):
однопольные (левого и правого открывания);
двупольные ( в том числе полотнами разной ширины);
с не открывающимися горизонтальными или вертикальными полотнами – вставками;
однопольные (левого и правого открывания);
двупольные ( в том числе полотнами разной ширины);
с не открывающимися горизонтальными или вертикальными полотнами – вставками;
Слайд 5По направлению и виду открывания:
с открыванием внутрь помещения;
с открыванием наружу.
По
числу контуров уплотнения в притворе:
с одним контуром;
с двумя и более контурами
с одним контуром;
с двумя и более контурами
Слайд 6По виду отделки
1) окрашенные лакокрасочными и порошковыми материалами;
2) облицованные кожей (
искусственной или натуральной) и утеплителем;
3) оклеенные декоративными и пленочными материалами;
4) облицованные древесными и древесно-плиточными материалами ( в том числе натуральным или синтетическим шпоном);
5) отделанными стекольными ( зеркальными) материалами;
6) отделанные декоративной металлической облицовкой;
7) комбинированные ( в том числе из других материалов).
3) оклеенные декоративными и пленочными материалами;
4) облицованные древесными и древесно-плиточными материалами ( в том числе натуральным или синтетическим шпоном);
5) отделанными стекольными ( зеркальными) материалами;
6) отделанные декоративной металлической облицовкой;
7) комбинированные ( в том числе из других материалов).
Слайд 7По эксплутационным показателям
по приведенному сопротивлению теплопередаче,
воздухопроницаемости ,
водопроницаемости,
звукоизоляции.

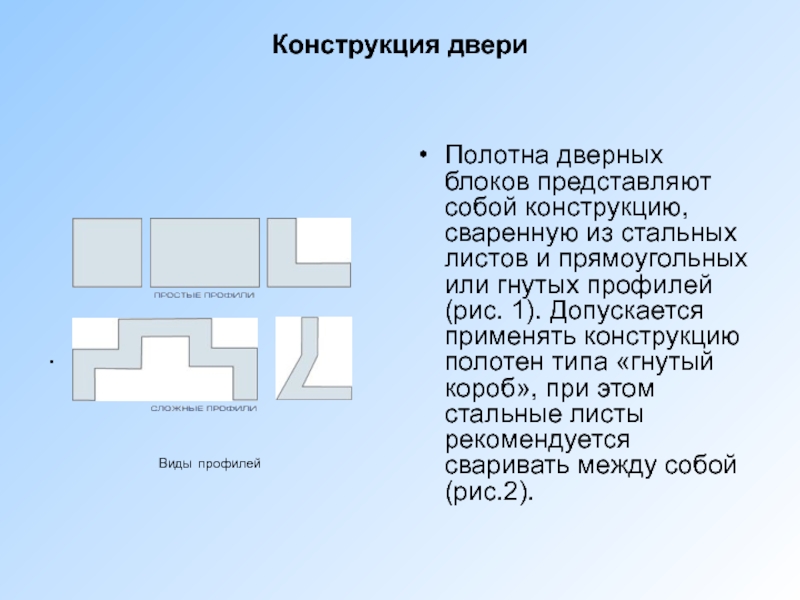

Слайд 8Конструкция двери
Рисунок 1 - Виды профилей
Полотна дверных блоков представляют собой конструкцию,
сваренную из стальных листов и прямоугольных или гнутых профилей (рис. 1). Допускается применять конструкцию полотен типа «гнутый короб», при этом стальные листы рекомендуется сваривать между собой (рис.2).
Виды профилей
Слайд 9Конструкция стальной двери
1– глазок ,2 – верхняя тяга
основного замка ,3 – верхний запирающий штырь ,4 – каркас створки ,5 – крепеж внутреннего лючка, обеспечивающий ремонтопригодность изделия ,6 – крепеж тяги вертикальной ,7 – ригели ,8 – замок сувальдный основной ,9 – защелка ,10 – ригель ,11 – замок вспомогательный ,12 – нижняя тяга замка ,13 – направляющая вертикальной тяги ,14 – нижний запирающий штырь ,15 – анкер монтажный ,16 – тепло-, звукоизолятор огнестойкий ,17 – коробка ,18 – штырь противосъемный ,19 – крепеж отделки ,20 – уголок петлевой несущий ,21 – лист стальной задний ,22 – лист стальной лобовой
Конструкция стальной двери
Слайд 10Примеры конструкций дверных полотен
полотно типа гнутый короб с П-образными стальными
профилями и заполнением и пенопласта.
Слайд 11Примеры конструкций дверных полотен
полотно с наружным стальным листом и внутренним
листом из ДВП – с профилями сложного сечения и заполнением древесного или минерального утеплителя;
Слайд 12Примеры конструкций дверных полотен
полотно с двумя стальными листами, стальными профилями
коробчатого сечения и сотовым заполнением;
Слайд 13Пример конструкции дверного блока
Пример конструкции дверного блока, сваренного из стальных
листов и профилей (с заполнением среднего профиля коробки и полотна древесным и пенным материалом)
Слайд 14с вертикальными и горизонтальными усиливающими профилями
Пример конструкции дверных полотен, сваренных
из стальных профилей, с вертикальными и горизонтальными усиливающими профилями и установленными замками и дверной коробкой
Слайд 15Петли
При изготовлении дверей применяют запирающие и вспомогательные приборы и петли, специально
предназначенные для применения в металлических дверных блоках.

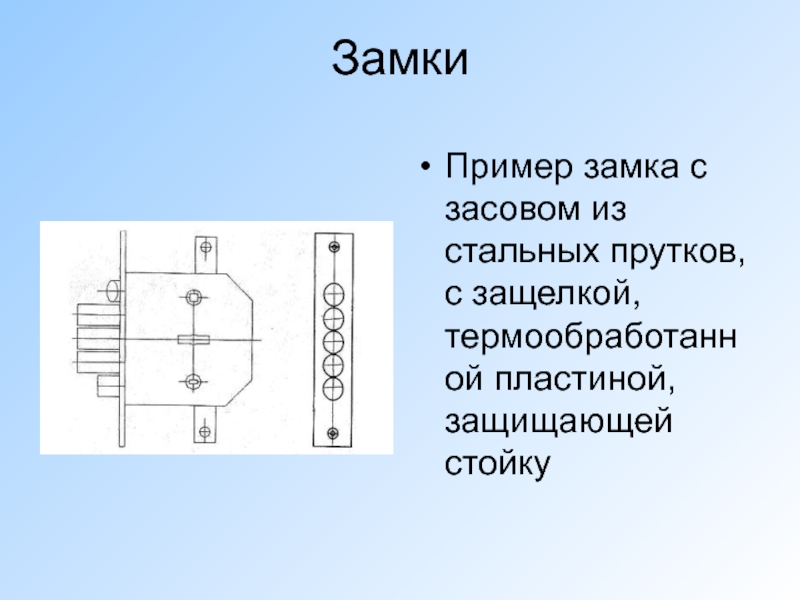

Слайд 16Замки
Пример замка с засовом из стальных прутков, с защелкой, термообработанной
пластиной, защищающей стойку
Слайд 17
Для навешивания полотен на коробку рекомендуется применять накладные подшипниковые или другие
петли с возможностью регулировки в разных плоскостях. Крепление петель к коробкам и полотнам рекомендуется производить на механических связях или путем сплошной сварки.
Слайд 18Ассортимент декоративных отделок
Облицовку полотен изделий изготавливают из ПВХ, полимерного покрытия, плит
МДФ по НД или из различных пород древесины. Плиты МДФ могут быть отделаны строганным шпоном, лущеным шпоном, или синтетическим шпоном. Допускается использование фрезерованных и гладких плит МДФ.
Слайд 19Новые стандарты
Новые стандарты, объединившие итальянские, австрийские, немецкие и голландские нормы, получили
название ENV1627-1630 и вступили в силу с 2000 г
Слайд 20Взломостойкость
В соответствии с ними двери делятся на 6 классов по
взломостойкости. Бытовая входная дверь обычно поднимается не выше 4 класса, далее следуют двери банковских учреждений и хранилищ ценностей.
Слайд 21Буквенные обозначения
Помимо численного обозначения классы имеют еще буквенное (A, B,C, D,
E).
Слайд 22Разновидности
Первому классу присваивается А, поскольку он относится к обычным межкомнатным
дверям с врезными замками. Классы D и E присваиваются банковским учреждениям.
Слайд 23 ГОСТ Р 51072-97
Р 50862-96
Согласно российским ГОСТам Р 51072-97 и
Р 50862-96, существует 13 классов устойчивости к взлому.
Слайд 24Сертификации стальных дверей
В России обязательной сертификации для стальных дверей на сегодняшний
день не существует.
Но некоторые фирмы, заинтересованные в продвижении качества своей продукции, приобретают сертификаты соответствия добровольно.
Но некоторые фирмы, заинтересованные в продвижении качества своей продукции, приобретают сертификаты соответствия добровольно.
Слайд 26Рынок стальных дверей Владивостока
На рынке Владивостока лидирующими компаниями по производству и
продаже стальных защитных дверей являются следующие:
Мексин, Дорз, Мистер, Новосибирские двери, Панорама.
Мексин, Дорз, Мистер, Новосибирские двери, Панорама.

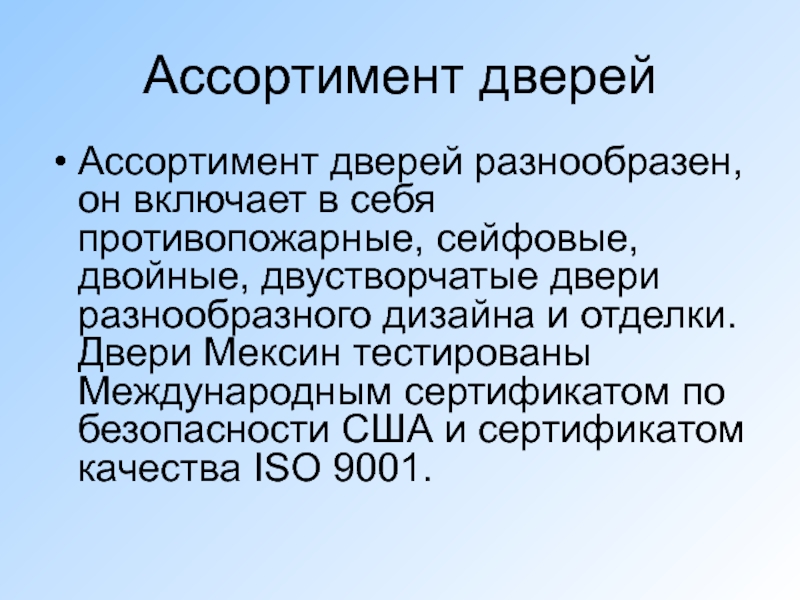

Слайд 27Ассортимент дверей
Ассортимент дверей разнообразен, он включает в себя противопожарные, сейфовые, двойные,
двустворчатые двери разнообразного дизайна и отделки. Двери Мексин тестированы Международным сертификатом по безопасности США и сертификатом качества ISO 9001.
Слайд 28Прогрессивная технология
Только на хорошо оснащенных производствах применяют прогрессивную технологию, где дверь
делается их цельного холоднокатаного листа металла, края которого загибают таким образом, чтобы силовой каркас и полотно двери образовали единое целое (именно по этому пути следует большинство импортных производителей).

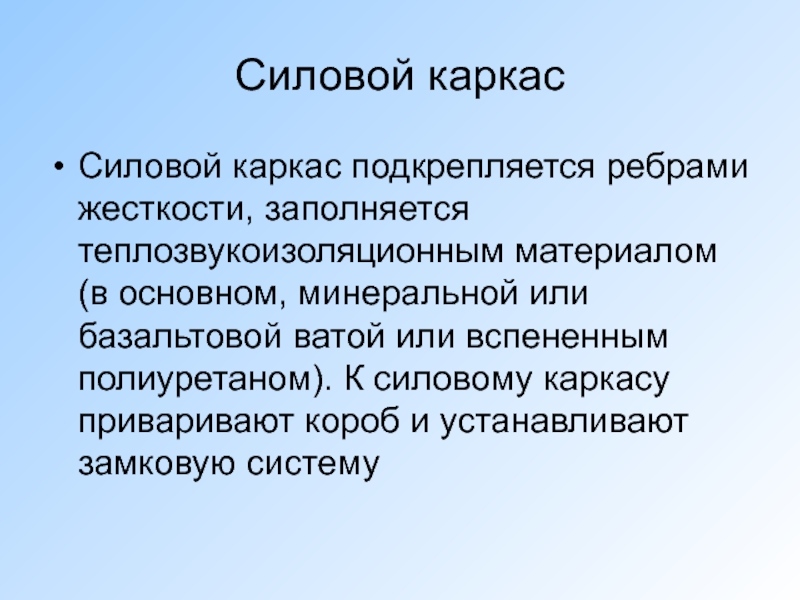

Слайд 29Силовой каркас
Силовой каркас подкрепляется ребрами жесткости, заполняется теплозвукоизоляционным материалом (в основном,
минеральной или базальтовой ватой или вспененным полиуретаном). К силовому каркасу приваривают короб и устанавливают замковую систему
Слайд 30Проблемы стальных российских дверей
Почти 95% стальных российских дверей изготавливаются из
стандартного металлопроката по примитивным технологиям.
Лишь немногие отечественные фирмы изготавливают двери на основе специальных заготовок полученных на листосгибах и прокатных станках с последующей сваркой в конструкцию
Лишь немногие отечественные фирмы изготавливают двери на основе специальных заготовок полученных на листосгибах и прокатных станках с последующей сваркой в конструкцию
Слайд 31Материал наполнителя
Материал наполнителя играет роль звукоизолятора и теплоизолятора. Минеральная вата, базальтовая
вата или вспененный полиуретан должны быть пожаробезопасными и иметь гигиенический сертификат.
Слайд 32Стальные двери «Мексин» модель ПЗА/эR (российское производство)
ДСВ КППН (ПЗА/э) –
дверной блок стальной внутренний с замкнутой коробкой, с порогом, однопольный правого исполнения, открывается наружу
Слайд 33Стальные двери «Мексин»
Стальные двери: «Мексин» модель 73/34 38/42 R (китайское производство),

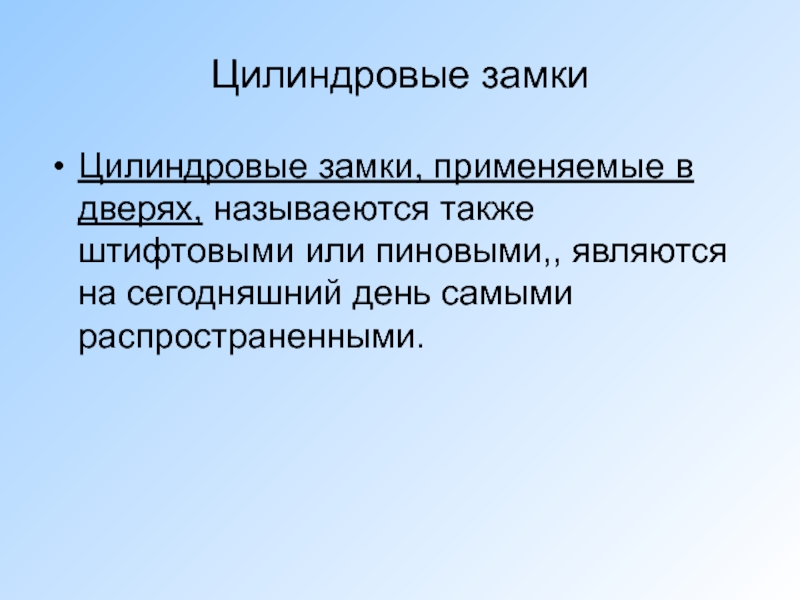

Слайд 34Цилиндровые замки
Цилиндровые замки, применяемые в дверях, называеются также штифтовыми или пиновыми,,
являются на сегодняшний день самыми распространенными.

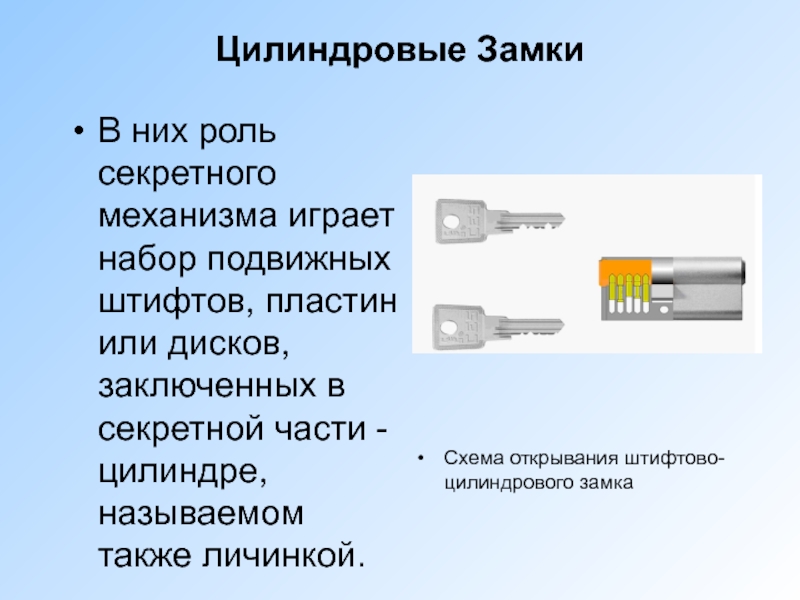

Слайд 35Цилиндровые Замки
В них роль секретного механизма играет набор подвижных штифтов, пластин
или дисков, заключенных в секретной части - цилиндре, называемом также личинкой.
Схема открывания штифтово- цилиндрового замка
Слайд 36Штифты должны быть выстроены ключом в строго определенном порядке по высоте.
Существуют однорядные, двухрядные и крестообразные цилиндровые механизмы. Они различаются по конструктивному расположению штифтов - в один ряд, в два ряда, с трех или четырех сторон.
Слайд 37Замки дисковые
Разновидность цилиндровых замков - замки дисковые. В них секретная часть
выполнена в виде серии пластин, угол поворота которых задается бороздками на ключе. Такая конструкция обеспечивает очень высокую секретность (порядка нескольких миллионов комбинаций) и делает крайне затруднительным доступ и вскрытие замка с помощью отмычек. Наиболее распространены дисковые замки производства компании ABLOY (Финляндия).
Слайд 38Сувальдные замки
Сувальдные замки в каком-то смысле представляют собой противоположность цилиндровых. Запирание-отпирание
механизма происходит в них за счет набора сувальд – пластин, которые, выстраиваясь под воздействием ключа в строго определенных положениях, позволяют выдвинуть запирающие ригели. Они обладают достаточной массивностью, поэтому их не так просто выбить из двери.
Слайд 40Метод переменной шифровки
Уровень секретности зависит от количества сувальд и точности их
изготовления.
В современных сувальдных замках повышенной секретности используется метод переменной шифровки. Расстояние между противоположными зубьями ключа может быть либо постоянным, либо переменным, поэтому к замку трудно подобрать отмычку.
В современных сувальдных замках повышенной секретности используется метод переменной шифровки. Расстояние между противоположными зубьями ключа может быть либо постоянным, либо переменным, поэтому к замку трудно подобрать отмычку.

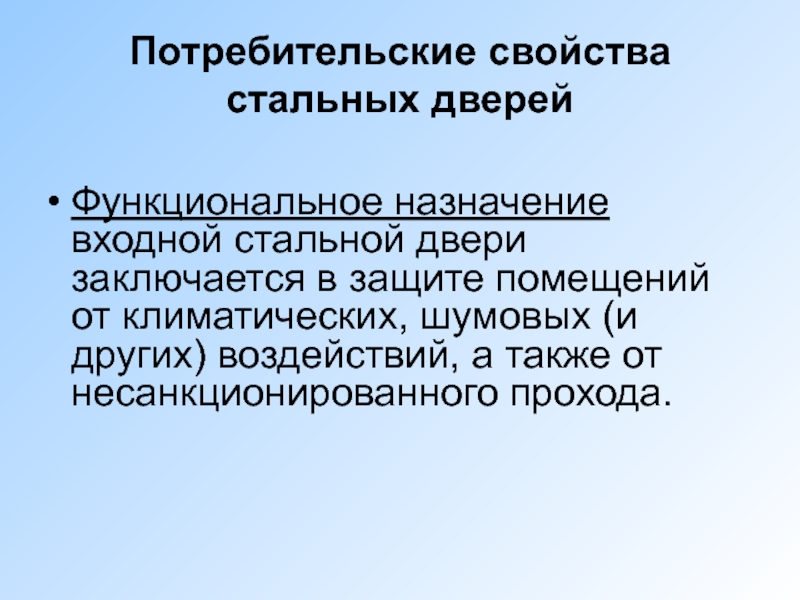

Слайд 41Потребительские свойства стальных дверей
Функциональное назначение входной стальной двери заключается в защите
помещений от климатических, шумовых (и других) воздействий, а также от несанкционированного прохода.
Слайд 42Устойчивость к неблагоприятным внешним воздействиям
Материал, из которого изготовлены двери и материал
наружной отделки должны быть устойчивы к неблагоприятным внешним воздействиям: дождю и снегу, ветру, перепадам температур, ультрафиолетовому излучению.
Слайд 43Надежность
Надежность входной стальной двери определяется, как способность сохранять функциональное назначение
в процессе хранения и потребления в течение заранее оговоренных сроков.
Слайд 44Долговечность дверей
Долговечность дверей - требование необходимое, но требуемые сроки службы,
определяются назначением помещения и желанием заказчика. Для наружных дверей заказчик, скорее всего, захочет иметь двери, которые будут ему служить максимально долго (в приемлемом ценовом диапазоне).
Слайд 45Гарантийный срок хранения изделий
Гарантийный срок хранения изделий – 1 год со
дня отгрузки изделий изготовителем. По согласованию с потребителем фирма- изготовитель предоставляет сервисное обслуживание, включающее в себя аварийное вскрытие дверей в случае потери или поломки ключей.
Слайд 46Ремонтопригодность
Ремонтопригодность тесно связана с долговечностью, так как позволяет увеличить срок эксплуатации
стальной двери.
Слайд 47Эргономические свойства
Удобство в эксплуатации. Рекомендуемая масса дверных полотен – не более
350 кг (расчетный показатель).
Требования стандарта распространяются на дверные блоки площадью не более 3 м, при этом высота открывающихся полотен рекомендуется не более 2300 мм, а ширина – не более 1300 мм.
Требования стандарта распространяются на дверные блоки площадью не более 3 м, при этом высота открывающихся полотен рекомендуется не более 2300 мм, а ширина – не более 1300 мм.
Слайд 48
Усилие, прикладываемое к дверному полотну при закрывании до требуемого сжатия уплотняющих
прокладок, не должно превышать 140 Н, при этом в закрытом положении защелка и засов замка должен работать без заеданий.
Усилие, требуемое для открывания дверного полотна, не должно превышать 100Н.
Усилие, требуемое для открывания дверного полотна, не должно превышать 100Н.
Слайд 49
В зависимости от назначения дверных блоков в проектной документации, а так
же при оформлении заказов следует предусматривать комплектацию изделий задвижками, доводчиками, ограничителями угла открывания (упорами), глазками, цепочками и т.д.
Слайд 50Эстетические свойства
Эстетические свойства стальных дверей выражаются во внешнем виде. Стальные двери
могут быть самого различного дизайна, в зависимости от требований заказчика и фантазии архитектора. Вариантов отделки поверхности стальных дверей существует огромное количество: покраска, отделка кожей, пластиком, деревянными панелями и т.д.
Слайд 51Внутренняя и внешняя отделки
В качестве внутреннего заполнения дверных полотен рекомендуется применять
тепло- и звукоизоляционные материалы (заполнять без пустот). Полимерные и синтетические материалы, применяемые для заполнения и отделки дверных полотен, должны иметь заключения о санитарной безопасности, предусмотренные действующим законодательством и оформленные в установленном порядке.
Слайд 52Отделочные материалы
В качестве отделочных материалов применяют искусственную и натуральную кожу, декоративные
пленки, плиты МДФ (с натуральным или синтетическим шпоном, гладкие или фрезерованные), древесину, зеркала, пластик, ДВП, лакокрасочные и другие материалы согласно требованиям НД.
