Презентация на тему Тема 4 Бытовые радиоприемные устройства

Презентация на тему Тема 4 Бытовые радиоприемные устройства, предмет презентации: Разное. Этот материал содержит 19 слайдов. Красочные слайды и илюстрации помогут Вам заинтересовать свою аудиторию. Для просмотра воспользуйтесь проигрывателем, если материал оказался полезным для Вас - поделитесь им с друзьями с помощью социальных кнопок и добавьте наш сайт презентаций ThePresentation.ru в закладки!

Слайды и текст этой презентации

Слайд 1
Текст слайда:

Тема 4 Бытовые радиоприемные устройства


Слайд 2
Текст слайда:

БРУ предназначены для преобразования электромагнитных волн радиовещательных станций в звуковые. Разберем основы радиопередачи и радиоприема. Для передачи звуковой информации (звуковых колебаний) на большие расстояния используют электромагнитные колебания. Любые колебания характеризуются :
амплитудой, повышенным периодом и пониженной частотой.


Слайд 3
Текст слайда:

Амплитуда – наибольший размах колебания (в звуковых колебаниях она определяет силу и громкость звука).
Общая схема радиопередачи такова:
В микрофоне звуковые колебания преобразуются в электрические.
Из микрофона ток звуковой частоты поступает на модулятор, являющимся усилителем этого тока.


Слайд 4
Текст слайда:

После усиления ток звуковой частоты воздействует на ток высокой частоты, вырабатываемый генератором высокой частоты (ГВЧ). Процесс изменения характера колебаний высокой частоты под воздействием звуковой называют модуляцией.


Слайд 5
Текст слайда:

Далее электромагнитные волны, излучаемые антеннами многих радиостанций, достигая антенны приемника, возбуждают в ней электрические колебания различной частоты.
Для настройки на сигнал одной радиостанции служит входная цепь радиоприемника – входное избирательное устройство (ВИУ), состоящее из катушки индуктивности и конденсатора.


Слайд 6
Текст слайда:

Если колебания, выделенные ВИУ, направить непосредственно в электроакустический преобразователь (головные телефоны или громкоговоритель), то человек эти колебания не услышит (они имеют очень высокую частоту).


Слайд 7
Текст слайда:

Для преобразования колебаний высокой частоты в колебания звуковой частоты нужен детектор, на выходе из него выделяются уже звуковые частоты сразу в громкоговоритель. Радиоприемная аппаратура, к ней относят:
радиоприемники,
тюнеры,
тюнеры-усилители.


Слайд 8
Текст слайда:

Радиоприемники по принципу действия бывают:
прямого усиления
Супергетеродинные
Первые просты в изготовлении, но низкая чувствительность и не высокая избирательность.



Слайд 9
Текст слайда:

Структурная схема супергетеродинного радиоприемника состоит из следующих основных блоков:
Входное избирательное устройство (ВИУ)
Усилитель радиочастоты (УРЧ), выделяемый высокочастотный сигнал не велик по напряжению, особенно из далека, поэтому его усиливают с помощью УРЧ.



Слайд 10
Текст слайда:

Основная особенность супергетеродинных приемников состоит в том, что сигнал радиостанций, выделяемый ВИУ преобразовывается в сигнал другой частоты, подвергаемый затем усилению и детектированию.

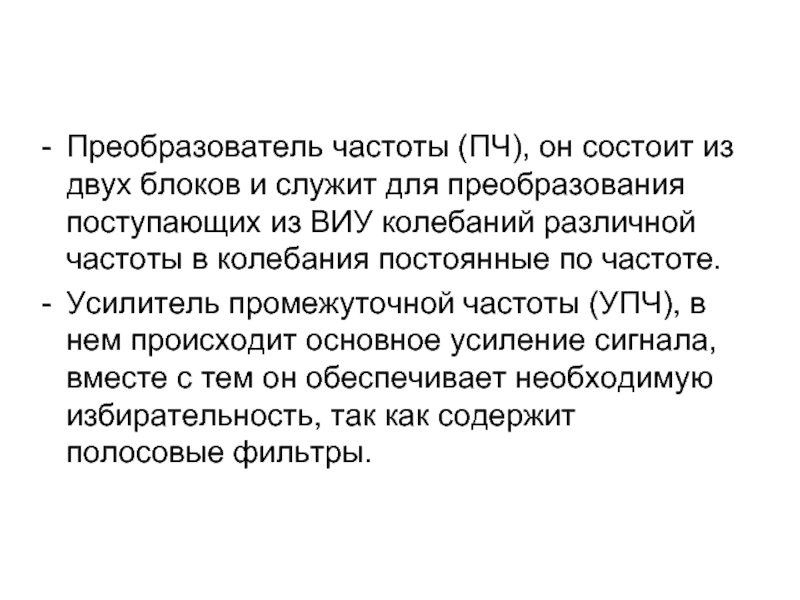

Слайд 11
Текст слайда:

Преобразователь частоты (ПЧ), он состоит из двух блоков и служит для преобразования поступающих из ВИУ колебаний различной частоты в колебания постоянные по частоте.
Усилитель промежуточной частоты (УПЧ), в нем происходит основное усиление сигнала, вместе с тем он обеспечивает необходимую избирательность, так как содержит полосовые фильтры.


Слайд 12
Текст слайда:

Детектор (Д), где преобразуются колебания высокой частоты в звуковые колебания.
Усилитель звуковой частоты (УЗЧ), колебания после детектора не имеют еще необходимого напряжения , для нормальной работы громкоговорителя.
В УЗЧ расположены регуляторы громкости и тембра. Выходным устройством приемника является динамическая головка (или несколько), встроенная в его корпус.


Слайд 13
Текст слайда:

Блок питания (БП), состоит из силового трансформатора, п\п диодов и сглаживающего фильтра.
Во всех современных приемниках используют автоматическую регулировку усиления (АРУ), предназначенную для получения примерно одинаковой громкости звучания при приеме сигналов различной интенсивности.


Слайд 14
Текст слайда:

Кроме основных приемники могут иметь и дополнительные блоки и устройства, повышающих качество радиоприемника и удобство эксплуатации. К ним относят:
Автоматическая подстройка частоты (при работе приемника в УКВ волнах)
Электронная настройка (для облегчения настройки на станцию)


Слайд 15
Текст слайда:

Бесшумная настройка, чтобы при перестройке со станции на станцию не прослушивался шум и помехи
Индикатор настройки (определяет момент точной настройки)
Индикатор разряда батареи



Слайд 16
Текст слайда:

Потребительские свойства РПА.
Основными функциональными показателями являются:
Число диапазонов применяемых частот (волн).
Чувствительность, то есть свойство приемника осуществлять прием при минимальном напряжении сигнала на входе(антенне), обеспечивая при этом заданную мощность на выходе.

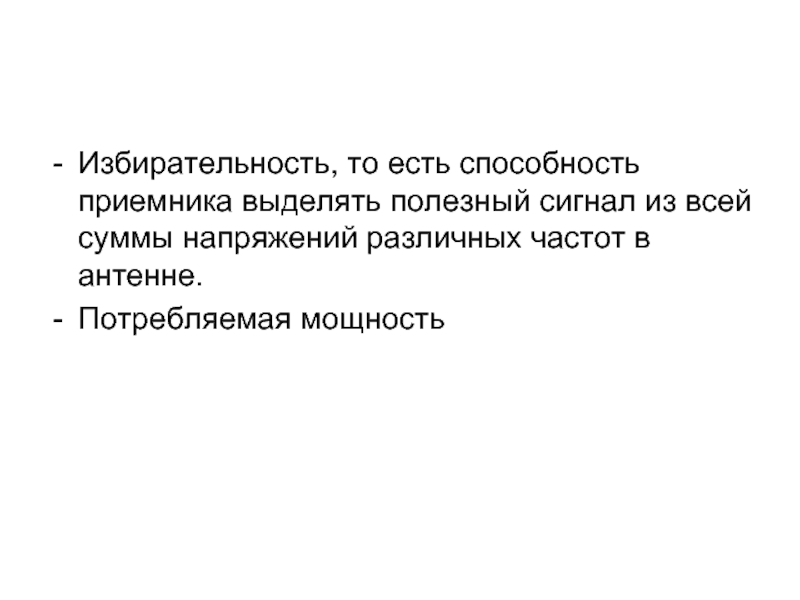

Слайд 17
Текст слайда:

Избирательность, то есть способность приемника выделять полезный сигнал из всей суммы напряжений различных частот в антенне.
Потребляемая мощность



Слайд 18
Текст слайда:

Эргономические показатели, к ним относят:
Гигиенические, такие как уровень температуры нагревающего элемента корпуса, напряженность магнитных и электрических полей, уровень запыленности, токсичность материалов.
Физиологические, расположение элементов и органов управления силовым, зрительным возможностям человека.


Слайд 19
Текст слайда:

Показатели безопасности потребления характеризуются степенью защищенности от воздействия опасных и вредных факторов возникающих при пользовании РЭА.
Это показатель электрической прочности изоляции, огнестойкости, эффективность действия защитных устройств.
