Тема 10. Метеорологические измерения с помощью искусственных спутников Земли презентация

Слайд 1Тема 10. Метеорологические измерения с помощью искусственных спутников Земли



Слайд 2
Тема 10.1. Получение изображения Земли с ИСЗ
Основная информация для метеорологов, поступающая

с ИСЗ – изображение Земли из космоса.

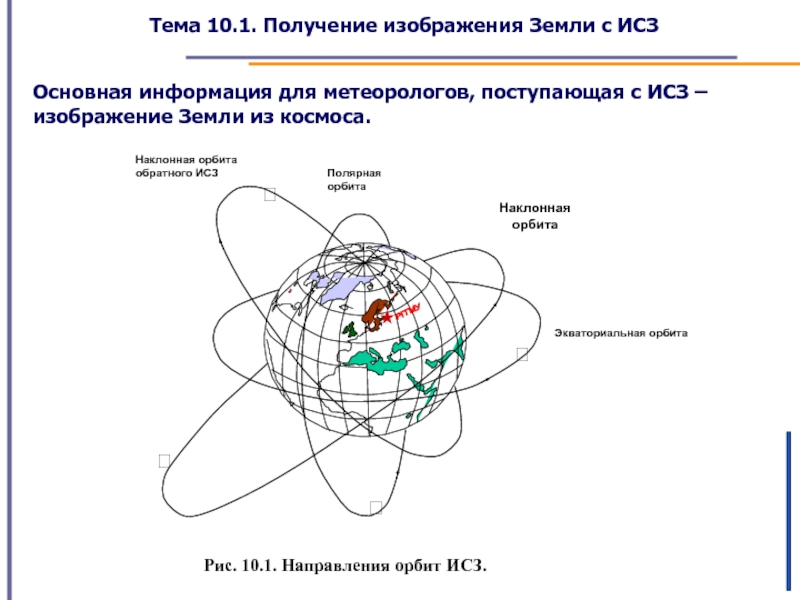

Рис. 10.1. Направления орбит ИСЗ.


Слайд 3
Тема 10.1. Получение изображения Земли с ИСЗ

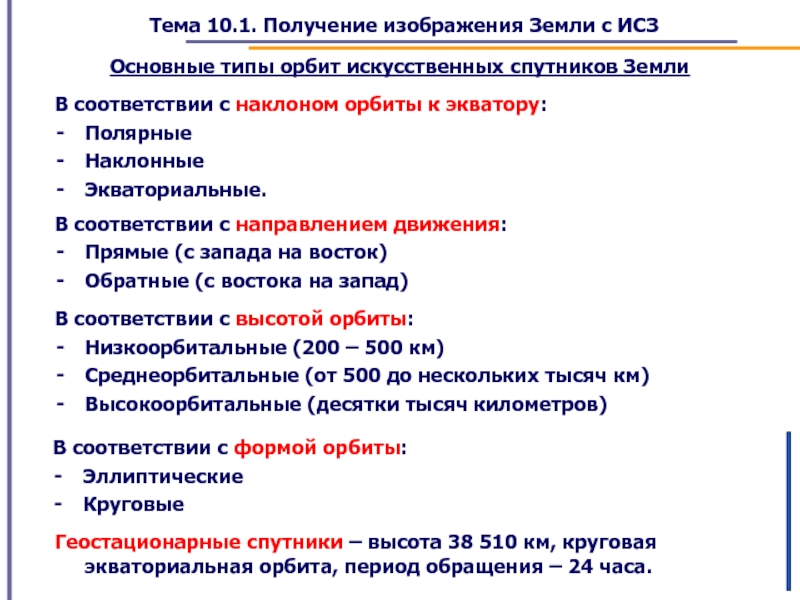

Основные типы орбит искусственных спутников

Земли

В соответствии с направлением движения:
Прямые (с запада на восток)
Обратные (с востока на запад)

В соответствии с наклоном орбиты к экватору:
Полярные
Наклонные
Экваториальные.

В соответствии с высотой орбиты:
Низкоорбитальные (200 – 500 км)
Среднеорбитальные (от 500 до нескольких тысяч км)
Высокоорбитальные (десятки тысяч километров)

В соответствии с формой орбиты:
Эллиптические
Круговые

Геостационарные спутники – высота 38 510 км, круговая экваториальная орбита, период обращения – 24 часа.


Слайд 4
Тема 10.1. Получение изображения Земли с ИСЗ

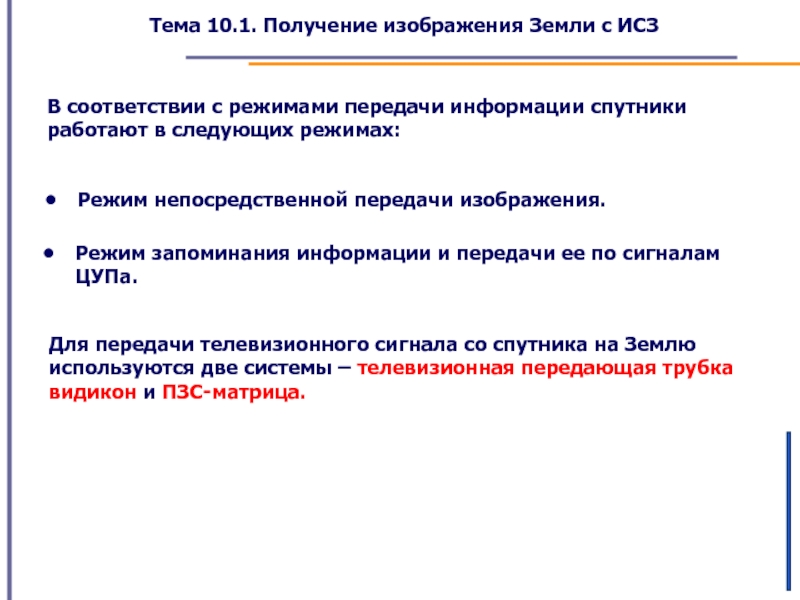

В соответствии с режимами передачи

информации спутники работают в следующих режимах:

Режим непосредственной передачи изображения.

Режим запоминания информации и передачи ее по сигналам ЦУПа.

Для передачи телевизионного сигнала со спутника на Землю используются две системы – телевизионная передающая трубка видикон и ПЗС-матрица.


Слайд 5
Тема 10.1. Получение изображения Земли с ИСЗ

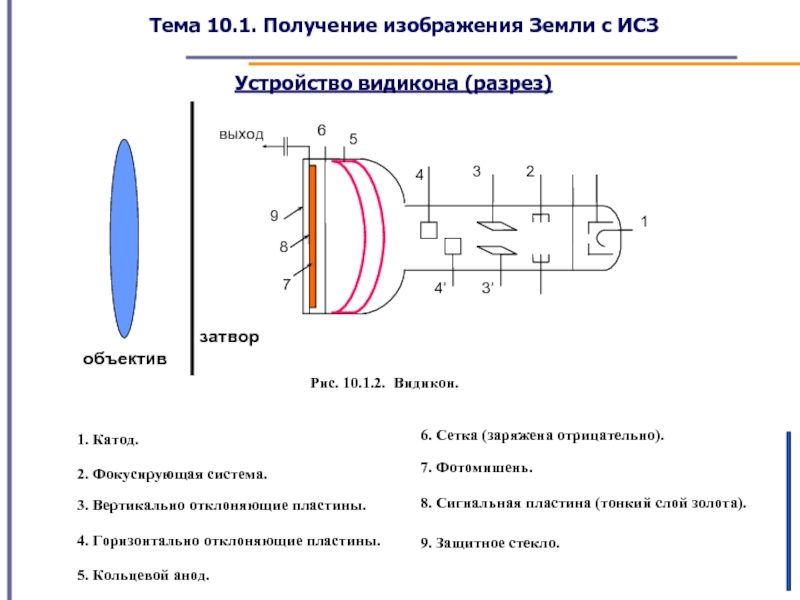

Устройство видикона (разрез)
1. Катод.
2. Фокусирующая

система.

3. Вертикально отклоняющие пластины.

4. Горизонтально отклоняющие пластины.

5. Кольцевой анод.

6. Сетка (заряжена отрицательно).

7. Фотомишень.

8. Сигнальная пластина (тонкий слой золота).

9. Защитное стекло.

Рис. 10.1.2. Видикон.


Слайд 6
Тема 10.1. Получение изображения Земли с ИСЗ

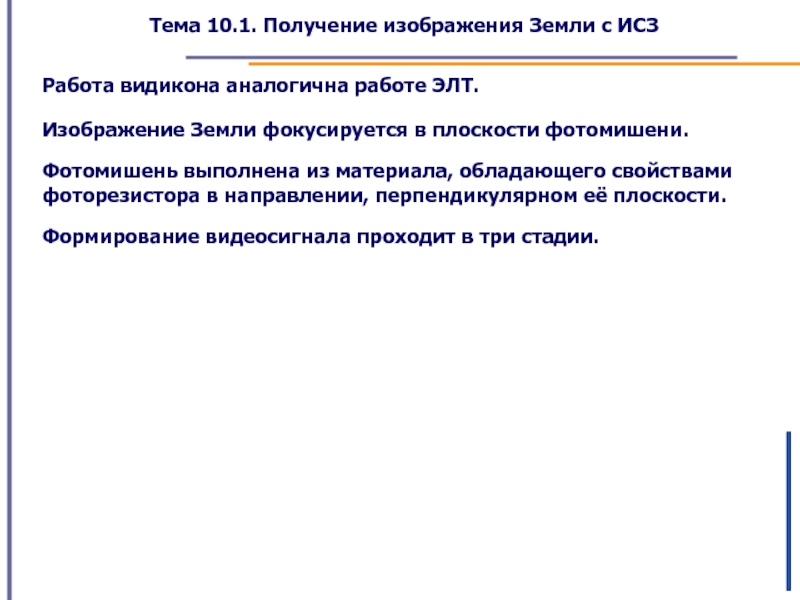

Работа видикона аналогична работе ЭЛТ.

Земли фокусируется в плоскости фотомишени.

Фотомишень выполнена из материала, обладающего свойствами фоторезистора в направлении, перпендикулярном её плоскости.

Формирование видеосигнала проходит в три стадии.


Слайд 7
Тема 10.1. Получение изображения Земли с ИСЗ

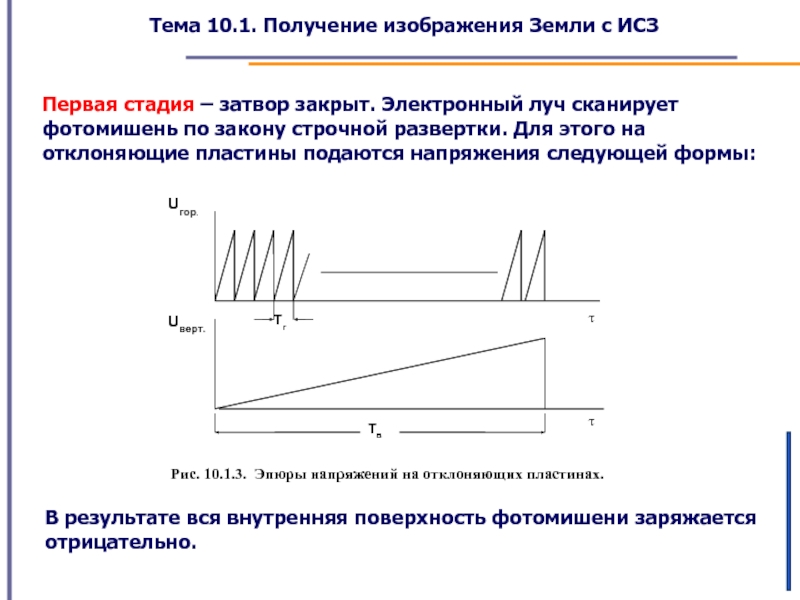

Первая стадия – затвор закрыт.

Электронный луч сканирует фотомишень по закону строчной развертки. Для этого на отклоняющие пластины подаются напряжения следующей формы:

Рис. 10.1.3. Эпюры напряжений на отклоняющих пластинах.

В результате вся внутренняя поверхность фотомишени заряжается отрицательно.


Слайд 8
Тема 10.1. Получение изображения Земли с ИСЗ

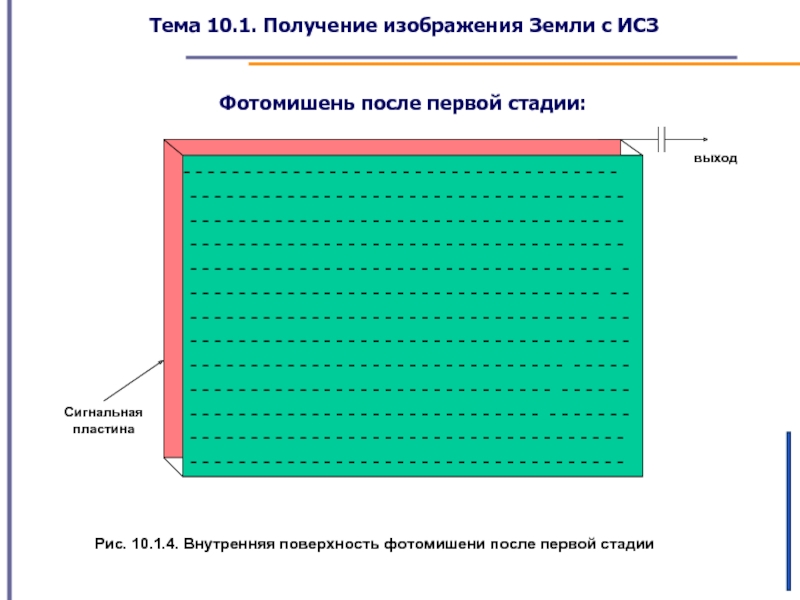

Фотомишень после первой стадии:
Рис. 10.1.4.

Внутренняя поверхность фотомишени после первой стадии

Слайд 9
Тема 10.1. Получение изображения Земли с ИСЗ

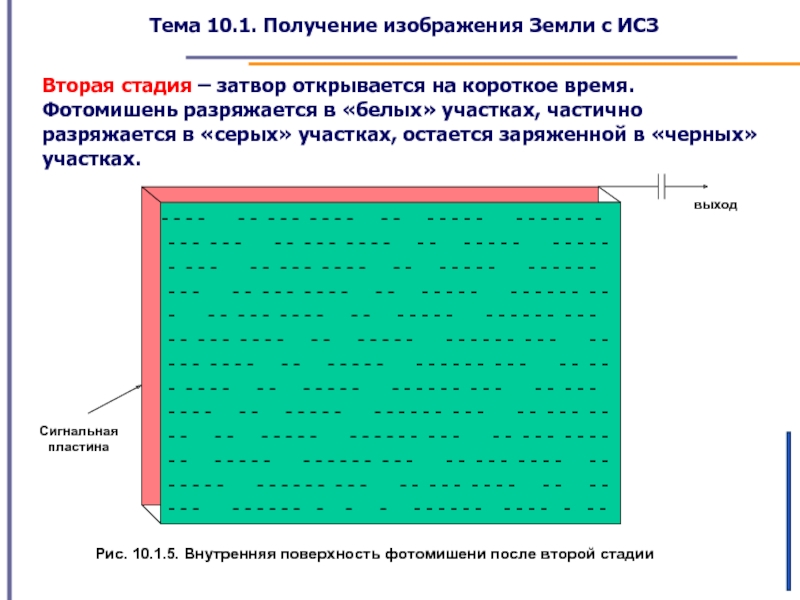

Вторая стадия – затвор открывается

на короткое время. Фотомишень разряжается в «белых» участках, частично разряжается в «серых» участках, остается заряженной в «черных» участках.

Рис. 10.1.5. Внутренняя поверхность фотомишени после второй стадии


Слайд 10
Тема 10.1. Получение изображения Земли с ИСЗ

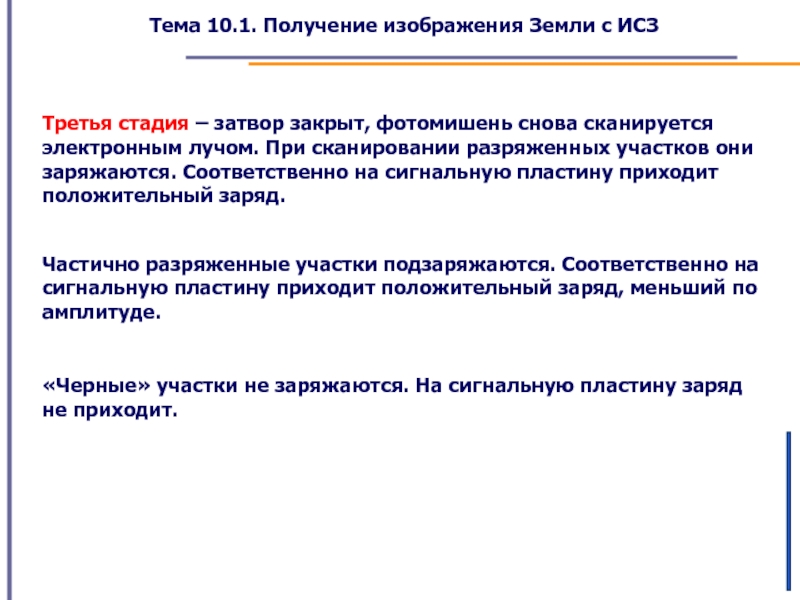

Третья стадия – затвор закрыт,

фотомишень снова сканируется электронным лучом. При сканировании разряженных участков они заряжаются. Соответственно на сигнальную пластину приходит положительный заряд.

Частично разряженные участки подзаряжаются. Соответственно на сигнальную пластину приходит положительный заряд, меньший по амплитуде.

«Черные» участки не заряжаются. На сигнальную пластину заряд не приходит.


Слайд 11
Тема 10.1. Получение изображения Земли с ИСЗ

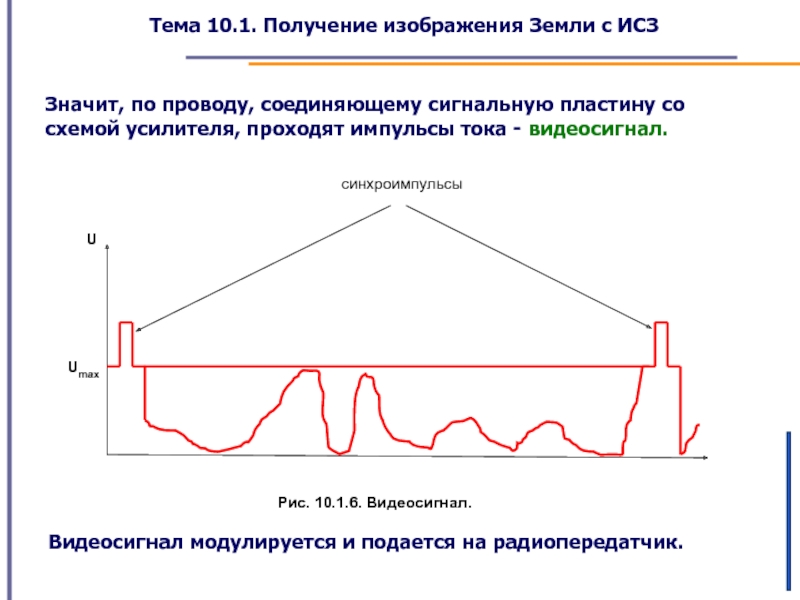

Значит, по проводу, соединяющему сигнальную

пластину со схемой усилителя, проходят импульсы тока - видеосигнал.

Рис. 10.1.6. Видеосигнал.

Видеосигнал модулируется и подается на радиопередатчик.


Слайд 12
Тема 10.1. Получение изображения Земли с ИСЗ
Устройство преобразователя с зарядовой связью

(ПЗС).

Рис. 10.1.7. Элементы ПЗС-матрицы.

Сами элементы ПЗС-матрицы очень малы. Каждый из них состоит из трех частей.


Слайд 13
Тема 10.1. Получение изображения Земли с ИСЗ

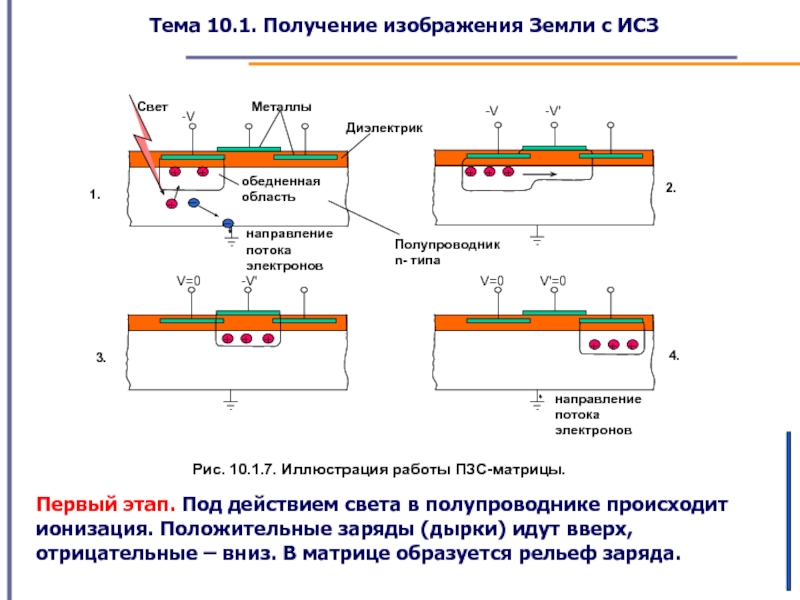

Рис. 10.1.7. Иллюстрация работы ПЗС-матрицы.
Первый

этап. Под действием света в полупроводнике происходит ионизация. Положительные заряды (дырки) идут вверх, отрицательные – вниз. В матрице образуется рельеф заряда.

Слайд 14
Тема 10.1. Получение изображения Земли с ИСЗ

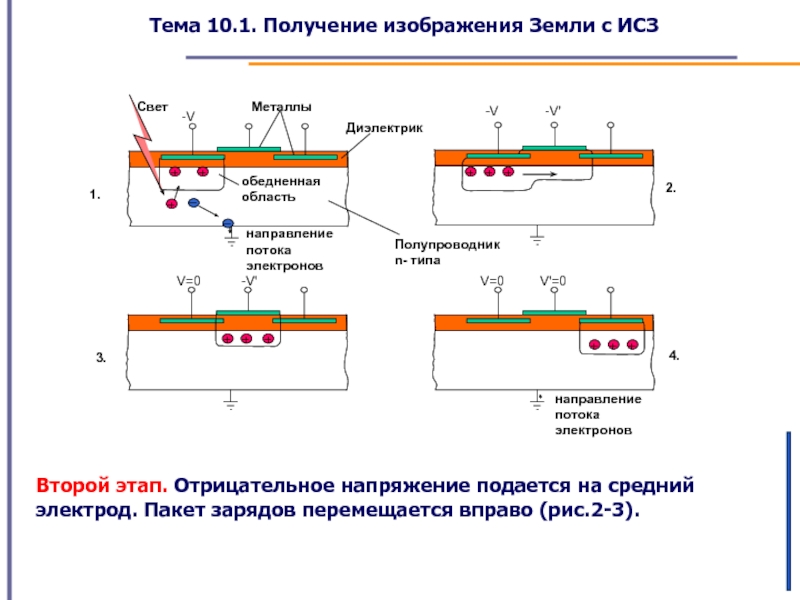

Второй этап. Отрицательное напряжение подается

на средний электрод. Пакет зарядов перемещается вправо (рис.2-3).

Слайд 15
Тема 10.1. Получение изображения Земли с ИСЗ

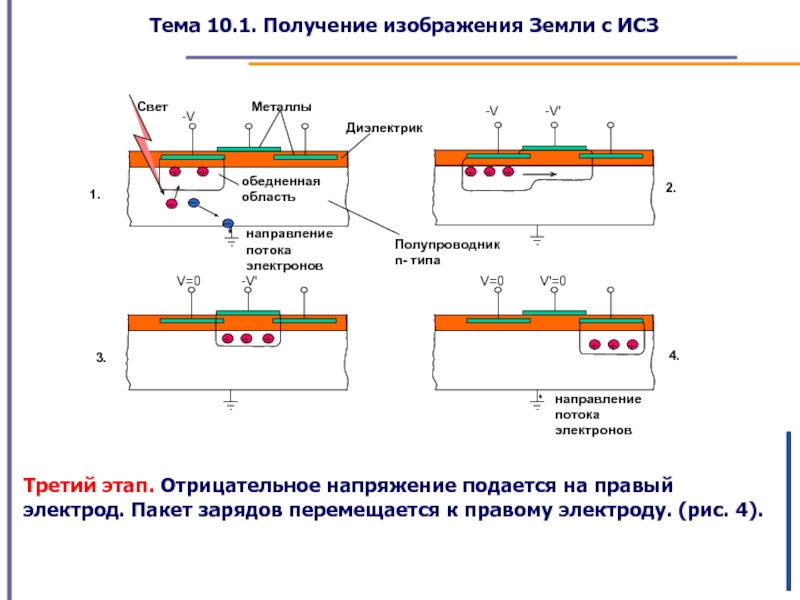

Третий этап. Отрицательное напряжение подается

на правый электрод. Пакет зарядов перемещается к правому электроду. (рис. 4).

Слайд 16
Тема 10.1. Получение изображения Земли с ИСЗ

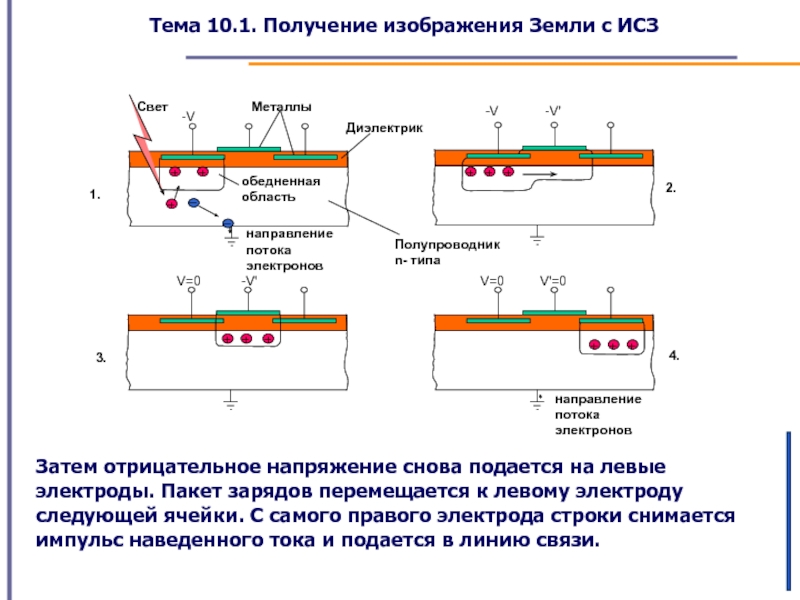

Затем отрицательное напряжение снова подается

на левые электроды. Пакет зарядов перемещается к левому электроду следующей ячейки. С самого правого электрода строки снимается импульс наведенного тока и подается в линию связи.

Слайд 17
Тема 10.1. Получение изображения Земли с ИСЗ

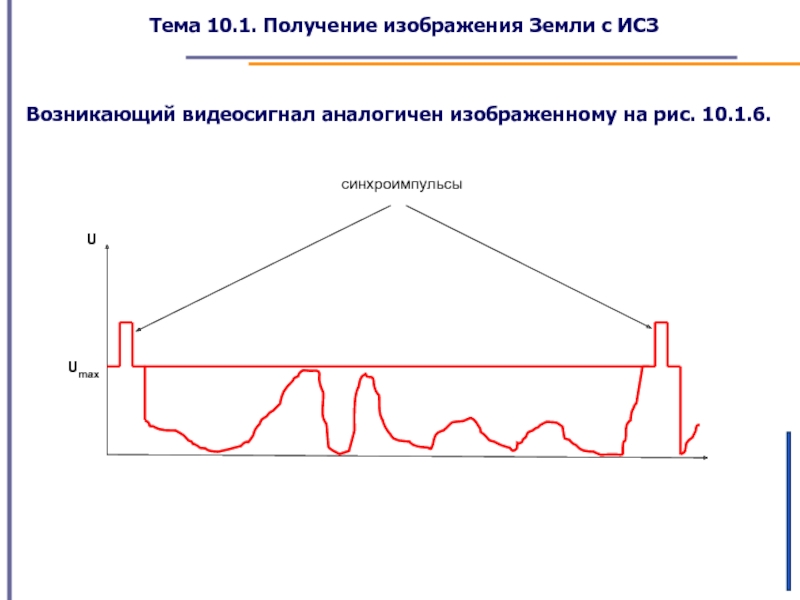

Возникающий видеосигнал аналогичен изображенному на

рис. 10.1.6.
