Технология производства электросварных труб презентация
Содержание
- 1. Технология производства электросварных труб
- 2. Схема высокочастотной сварки труб с индукционным (а)
- 3. 2
- 4. 3
- 5. Температура плавления 4
- 6. Основные параметры зоны сварки трубы 5

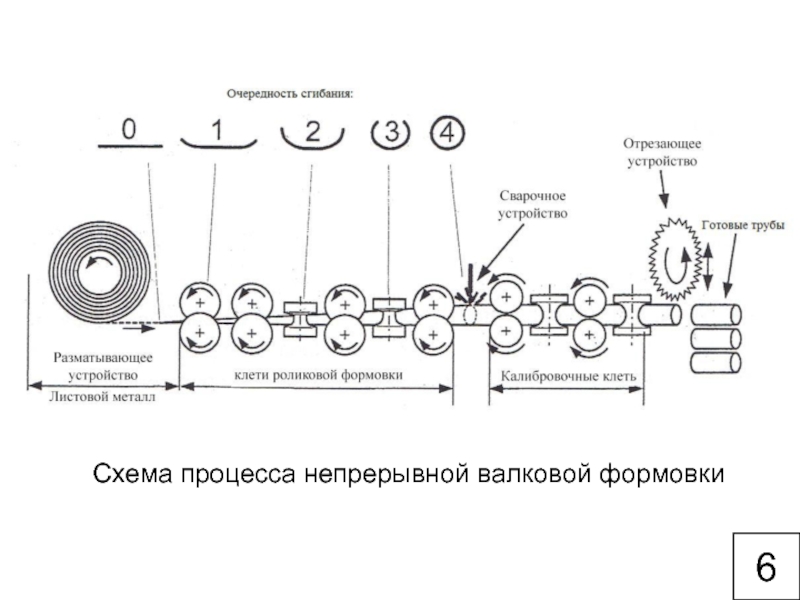

- 7. Схема процесса непрерывной валковой формовки 6
- 8. Схемы различных процессов формовки труб с
- 9. Схема трубоэлектросварочного агрегата ТЭСА 16-60 1 –
- 10. 10 Формовочная клеть ТЭСА 16-60
- 11. 11 Технология производства электросварных труб На
- 12. 19 Технико-экономические показатели
- 13. 20 Технико-экономические показатели Рыночная цена оборудования Цена
- 14. Спасибо за внимание
Схема высокочастотной сварки труб с индукционным (а) и контактным (б) способами подвода тока 1 – индуктор; 2 и 3 – контакты; 4 - ферритовый стержень; 5 – сжимающие ролики; 6 –
Слайд 1Студент:
Руководитель ВКР:
Москва 2018
Московский технологический университет
КАФЕДРА «ИНФОРМАЦИОННЫХ ТЕХНОЛОГИЙ В МАШИНО- И
ПРИБОРОСТРОЕНИИ»

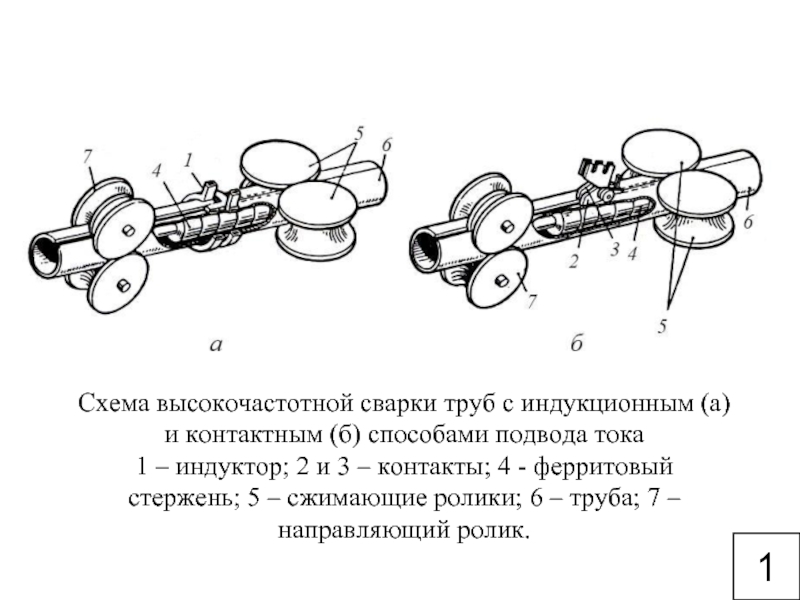

Слайд 2Схема высокочастотной сварки труб с индукционным (а) и контактным (б) способами
подвода тока
1 – индуктор; 2 и 3 – контакты; 4 - ферритовый стержень; 5 – сжимающие ролики; 6 – труба; 7 – направляющий ролик.
1 – индуктор; 2 и 3 – контакты; 4 - ферритовый стержень; 5 – сжимающие ролики; 6 – труба; 7 – направляющий ролик.
1

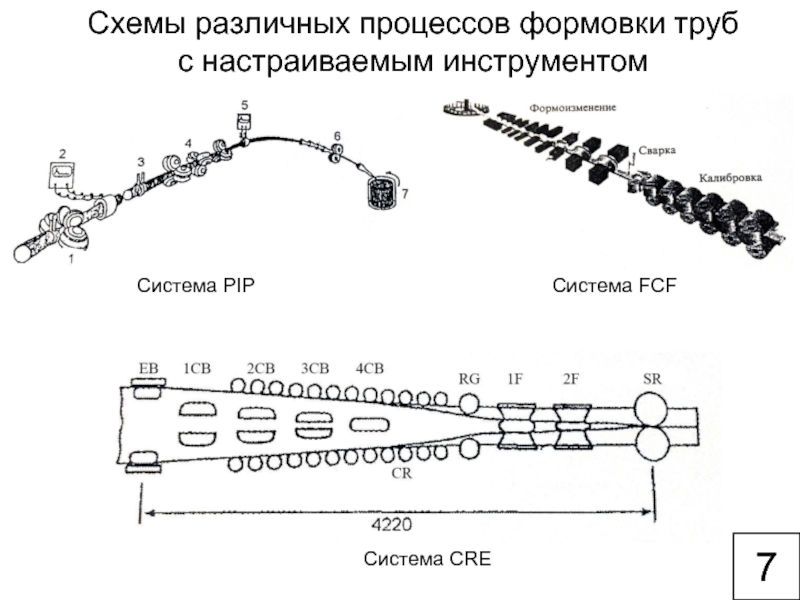

Слайд 8Схемы различных процессов формовки труб
с настраиваемым инструментом
Система PIP
Система FCF
Система CRE
7
Слайд 9Схема трубоэлектросварочного агрегата ТЭСА 16-60
1 – двойной разматыватель; 2 – лентостыковочное
устройство; 3 – петлевой накопитель; 4 – входное направляющие устройство; 5 – трубоформовочный стан; 6 – трубонаправляющее устройство; 7 – трубосварочный блок; 8 – устройство закатки внутреннего грата; 9 – устройство зачистки наружного грата; 10 – печь; 11 – калибровочный блок; 12 – тур головки; 13 – машина щеточного шлифования; 14 – устройство неразрушающего контроля вихревыми токами; 15 – трубомаркировочная машина; 16 – ленточный отрезной станок; 17 – разгрузочный стол; 18 – электрическое и электронное оборудование
9
Слайд 1111
Технология производства электросварных труб
На ТЭСА 16-60
Размотка ленты
Зачистка и сварка концов
ленты
Накопление ленты для непрерывной работы ТЭСА
Формовка ленты в трубную заготовку
Сварка ленты ТВЧ
Снятие наружного и внутреннего грата
Термообработка в линии стана
Калибровка трубной заготовки
Зачистка наружной поверхности трубы
Маркировка в линии стана
Порезка трубы в линии стана
Упаковка трубы
Слайд 1320
Технико-экономические показатели
Рыночная цена оборудования
Цена 1 тонны трубы: 316650 руб.
Прибыль: 63270 руб.
Производительность
в год: 10000 тонн
