Слайд 1ТЕХНОЛОГИИ СВЯЗИ ДЛЯ ИНФОРМАТИЗАЦИИ СЕЛЬСКИХ РАЙОНОВ РФ НОВОЕ ПОКОЛЕНИЕ ОБОРУДОВАНИЯ ШИРОКОПОЛОСНОГО ДОСТУПА

И ЕГО ВОЗМОЖНОСТИ

А.В. Гармонов, А.Ю. Савинков
ОАО «Концерн «Созвездие»

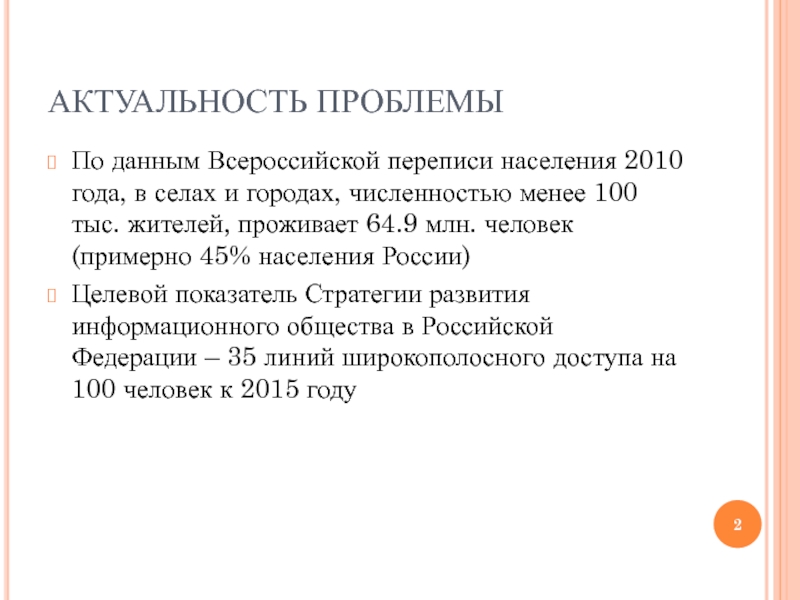

Слайд 2АКТУАЛЬНОСТЬ ПРОБЛЕМЫ
По данным Всероссийской переписи населения 2010 года, в селах и

городах, численностью менее 100 тыс. жителей, проживает 64.9 млн. человек (примерно 45% населения России)
Целевой показатель Стратегии развития информационного общества в Российской Федерации – 35 линий широкополосного доступа на 100 человек к 2015 году

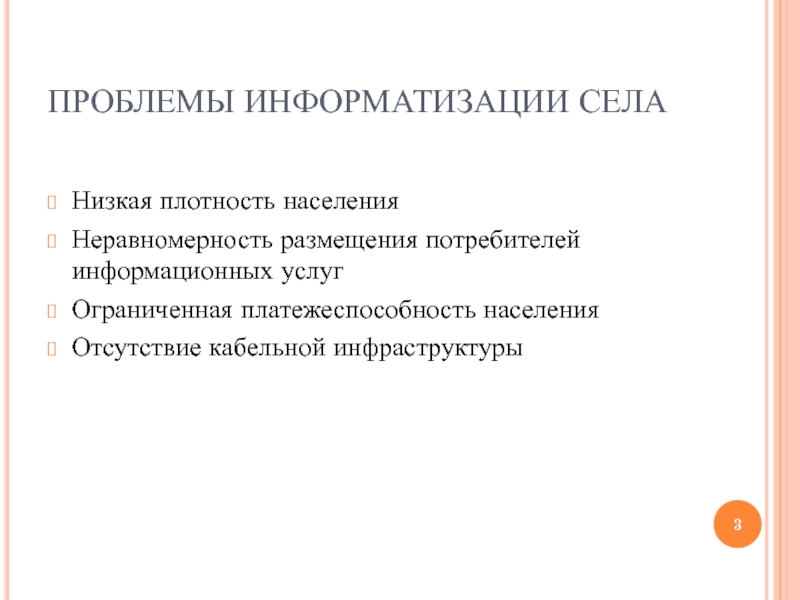

Слайд 3ПРОБЛЕМЫ ИНФОРМАТИЗАЦИИ СЕЛА
Низкая плотность населения
Неравномерность размещения потребителей информационных услуг
Ограниченная платежеспособность населения
Отсутствие

кабельной инфраструктуры

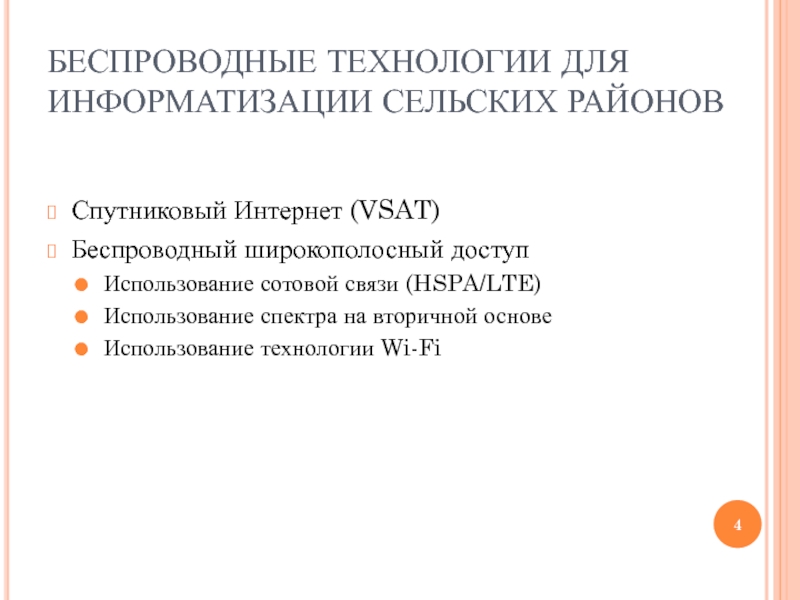

Слайд 4БЕСПРОВОДНЫЕ ТЕХНОЛОГИИ ДЛЯ ИНФОРМАТИЗАЦИИ СЕЛЬСКИХ РАЙОНОВ
Спутниковый Интернет (VSAT)
Беспроводный широкополосный доступ
Использование сотовой

связи (HSPA/LTE)
Использование спектра на вторичной основе
Использование технологии Wi-Fi

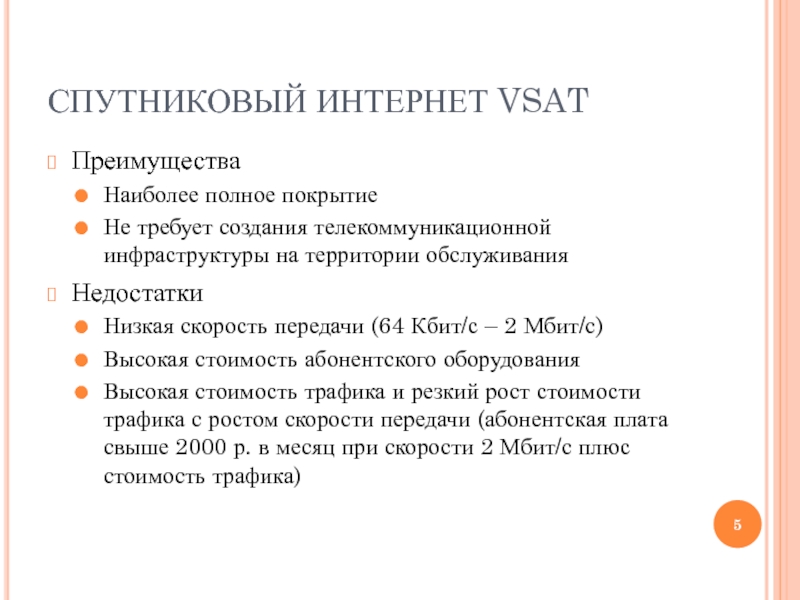

Слайд 5СПУТНИКОВЫЙ ИНТЕРНЕТ VSAT
Преимущества
Наиболее полное покрытие
Не требует создания телекоммуникационной инфраструктуры на территории

обслуживания
Недостатки
Низкая скорость передачи (64 Кбит/с – 2 Мбит/с)
Высокая стоимость абонентского оборудования
Высокая стоимость трафика и резкий рост стоимости трафика с ростом скорости передачи (абонентская плата свыше 2000 р. в месяц при скорости 2 Мбит/с плюс стоимость трафика)

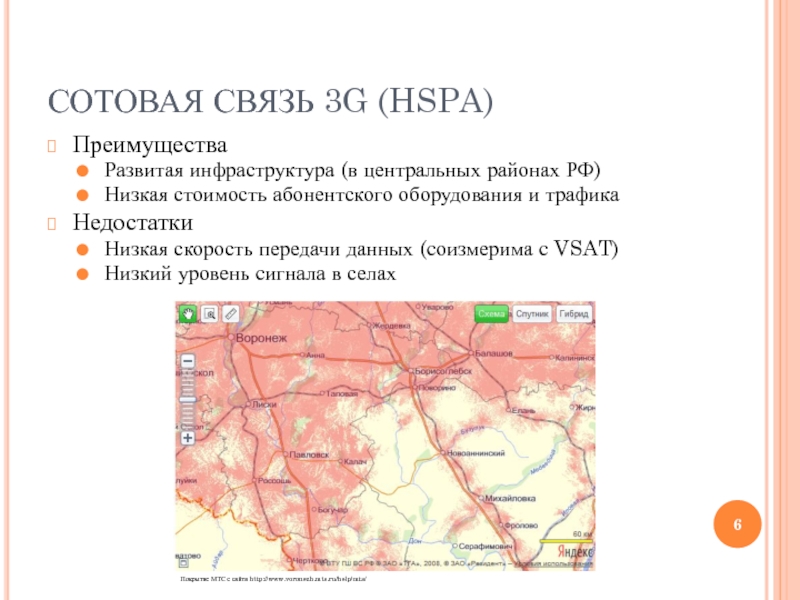

Слайд 6СОТОВАЯ СВЯЗЬ 3G (HSPA)
Преимущества
Развитая инфраструктура (в центральных районах РФ)
Низкая стоимость абонентского

оборудования и трафика
Недостатки
Низкая скорость передачи данных (соизмерима с VSAT)
Низкий уровень сигнала в селах

Покрытие МТС с сайта http://www.voronezh.mts.ru/help/mts/

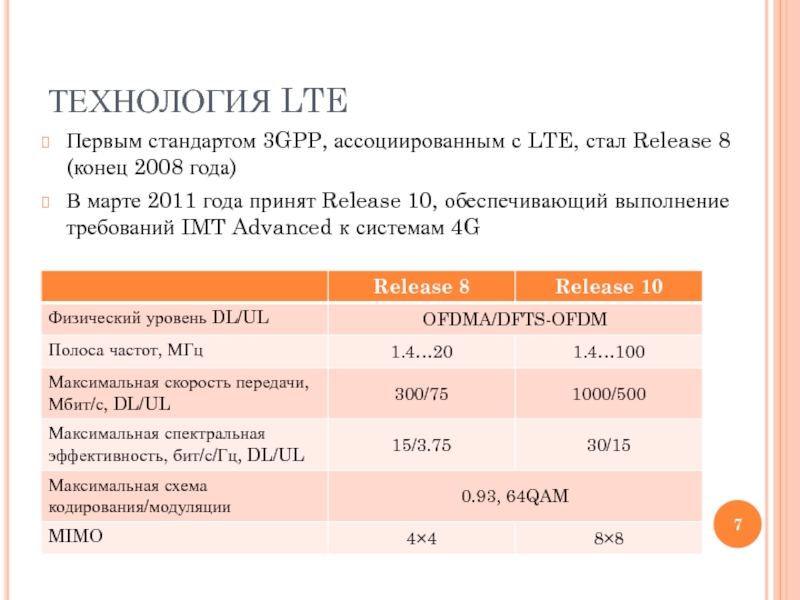

Слайд 7ТЕХНОЛОГИЯ LTE
Первым стандартом 3GPP, ассоциированным с LTE, стал Release 8 (конец

2008 года)
В марте 2011 года принят Release 10, обеспечивающий выполнение требований IMT Advanced к системам 4G

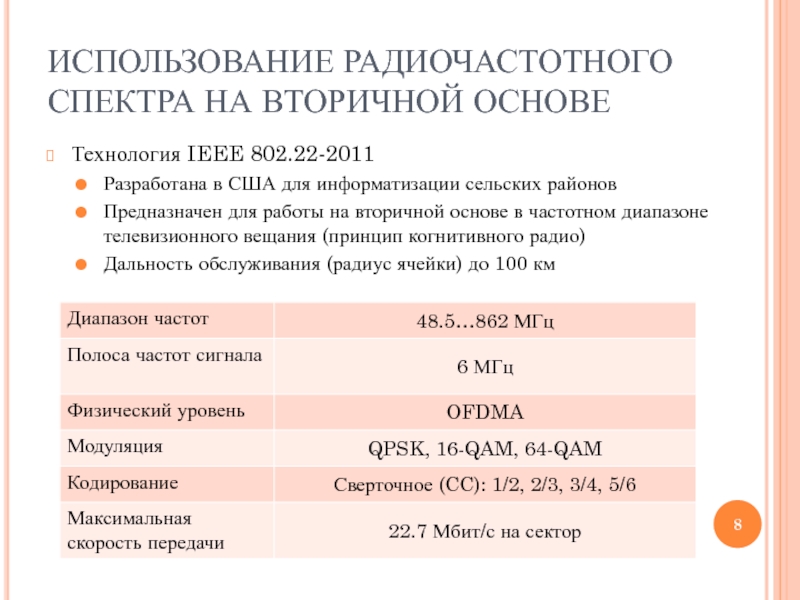

Слайд 8ИСПОЛЬЗОВАНИЕ РАДИОЧАСТОТНОГО СПЕКТРА НА ВТОРИЧНОЙ ОСНОВЕ
Технология IEEE 802.22-2011
Разработана в США для

информатизации сельских районов
Предназначен для работы на вторичной основе в частотном диапазоне телевизионного вещания (принцип когнитивного радио)
Дальность обслуживания (радиус ячейки) до 100 км

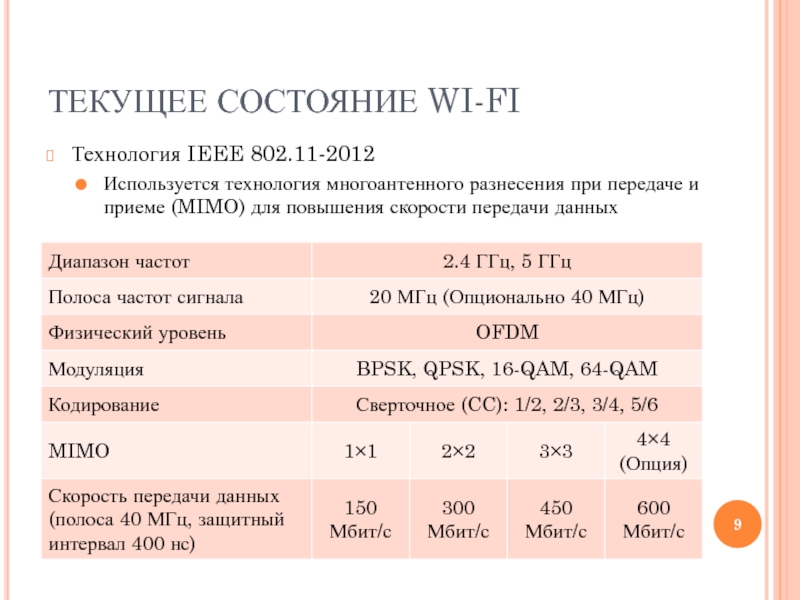

Слайд 9ТЕКУЩЕЕ СОСТОЯНИЕ WI-FI
Технология IEEE 802.11-2012
Используется технология многоантенного разнесения при передаче и

приеме (MIMO) для повышения скорости передачи данных

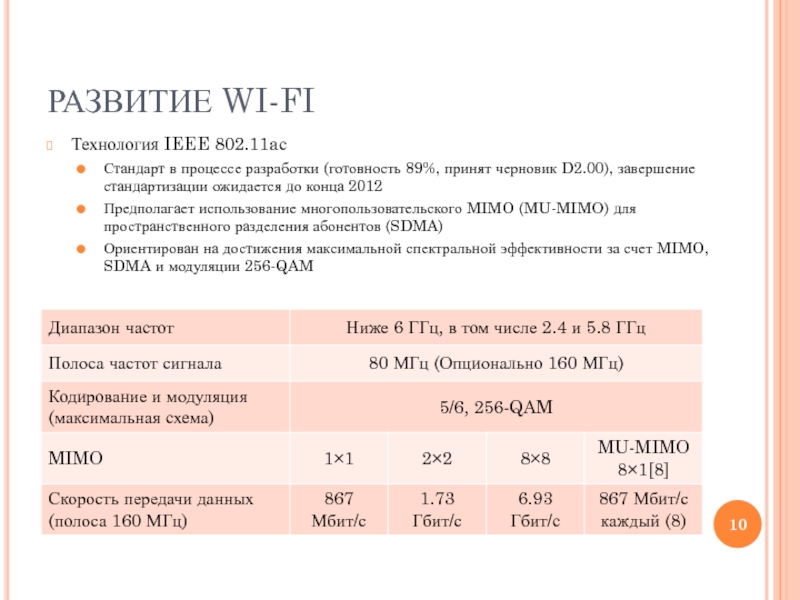

Слайд 10РАЗВИТИЕ WI-FI
Технология IEEE 802.11aс
Стандарт в процессе разработки (готовность 89%, принят черновик

D2.00), завершение стандартизации ожидается до конца 2012
Предполагает использование многопользовательского MIMO (MU-MIMO) для пространственного разделения абонентов (SDMA)
Ориентирован на достижения максимальной спектральной эффективности за счет MIMO, SDMA и модуляции 256-QAM

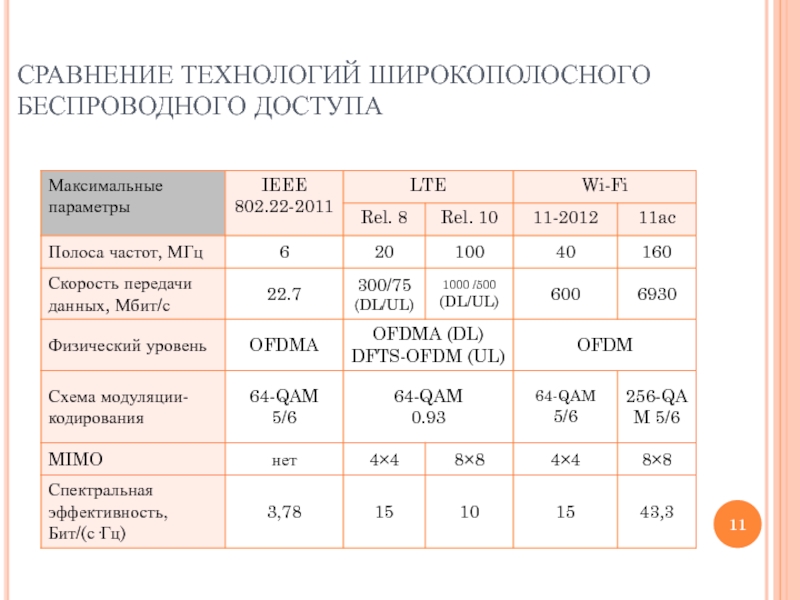

Слайд 11СРАВНЕНИЕ ТЕХНОЛОГИЙ ШИРОКОПОЛОСНОГО БЕСПРОВОДНОГО ДОСТУПА

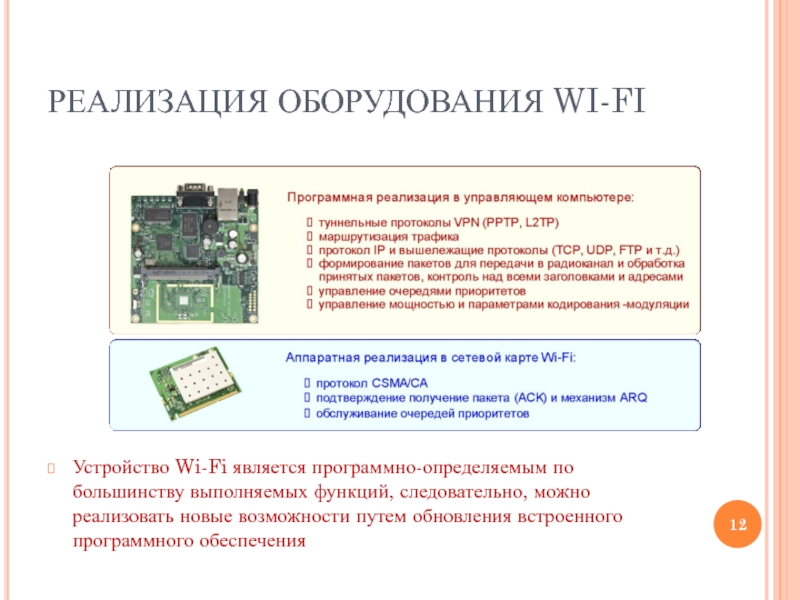

Слайд 12РЕАЛИЗАЦИЯ ОБОРУДОВАНИЯ WI-FI
Устройство Wi-Fi является программно-определяемым по большинству выполняемых функций, следовательно,

можно реализовать новые возможности путем обновления встроенного программного обеспечения

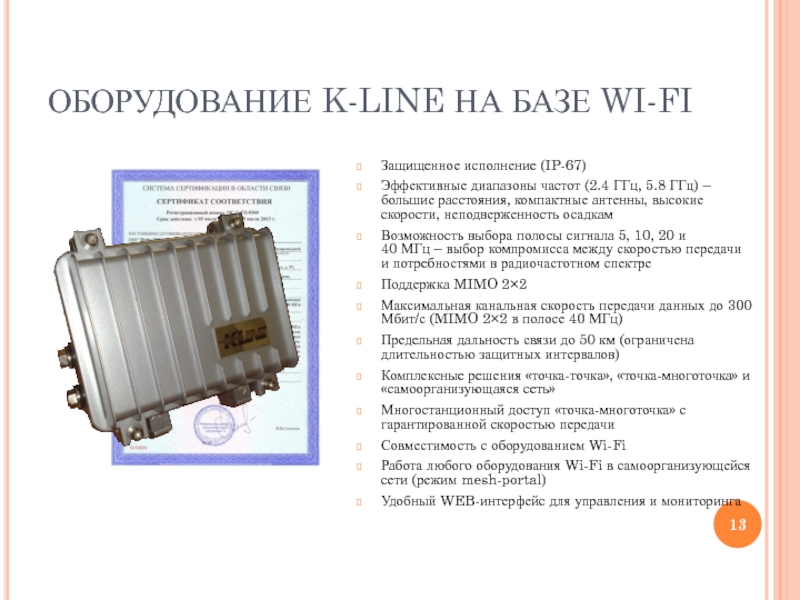

Слайд 13ОБОРУДОВАНИЕ K-LINE НА БАЗЕ WI-FI
Защищенное исполнение (IP-67)
Эффективные диапазоны частот (2.4 ГГц,

5.8 ГГц) – большие расстояния, компактные антенны, высокие скорости, неподверженность осадкам
Возможность выбора полосы сигнала 5, 10, 20 и 40 МГц – выбор компромисса между скоростью передачи и потребностями в радиочастотном спектре
Поддержка MIMO 2×2
Максимальная канальная скорость передачи данных до 300 Мбит/с (MIMO 2×2 в полосе 40 МГц)
Предельная дальность связи до 50 км (ограничена длительностью защитных интервалов)
Комплексные решения «точка-точка», «точка-многоточка» и «самоорганизующаяся сеть»
Многостанционный доступ «точка-многоточка» с гарантированной скоростью передачи
Совместимость с оборудованием Wi-Fi
Работа любого оборудования Wi-Fi в самоорганизующейся сети (режим mesh-portal)
Удобный WEB-интерфейс для управления и мониторинга

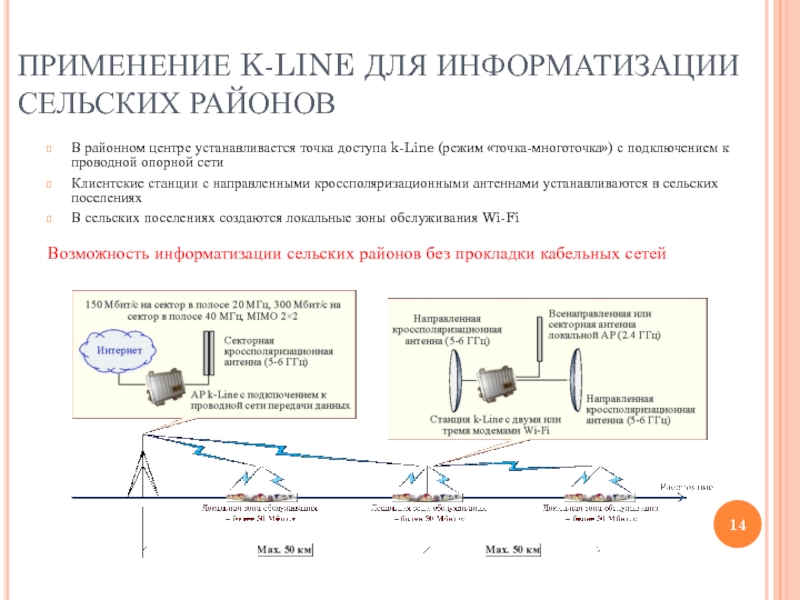

Слайд 14ПРИМЕНЕНИЕ K-LINE ДЛЯ ИНФОРМАТИЗАЦИИ СЕЛЬСКИХ РАЙОНОВ
В районном центре устанавливается точка доступа

k-Line (режим «точка-многоточка») с подключением к проводной опорной сети
Клиентские станции с направленными кроссполяризационными антеннами устанавливаются в сельских поселениях
В сельских поселениях создаются локальные зоны обслуживания Wi-Fi
Возможность информатизации сельских районов без прокладки кабельных сетей

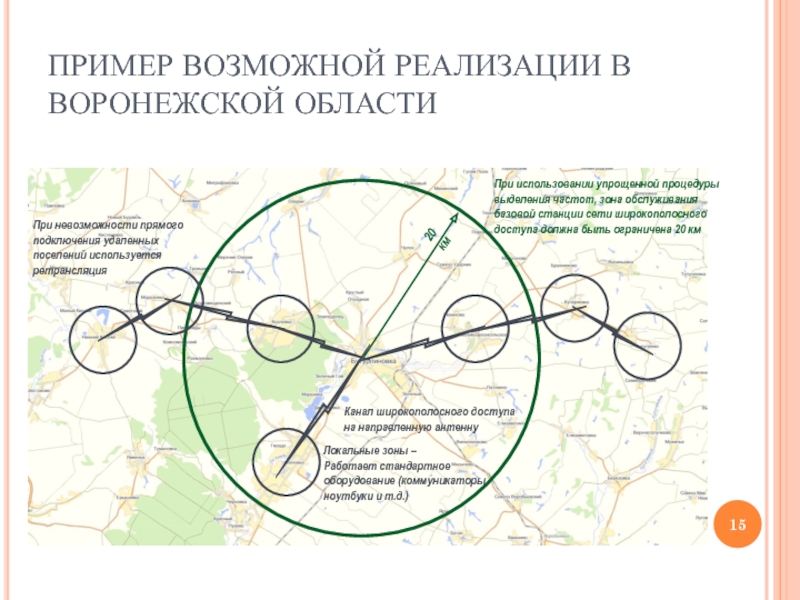

Слайд 15ПРИМЕР ВОЗМОЖНОЙ РЕАЛИЗАЦИИ В ВОРОНЕЖСКОЙ ОБЛАСТИ

20 км
При использовании упрощенной процедуры выделения

частот, зона обслуживания базовой станции сети широкополосного доступа должна быть ограничена 20 км





Локальные зоны –
Работает стандартное оборудование (коммуникаторы, ноутбуки и т.д.)

Канал широкополосного доступа на направленную антенну


При невозможности прямого подключения удаленных поселений используется ретрансляция

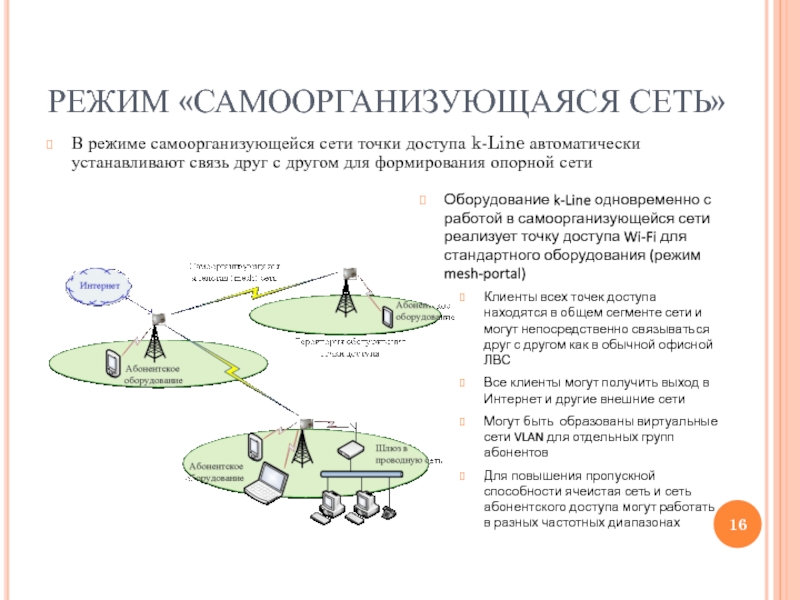

Слайд 16РЕЖИМ «САМООРГАНИЗУЮЩАЯСЯ СЕТЬ»

В режиме самоорганизующейся сети точки доступа k-Line автоматически устанавливают

связь друг с другом для формирования опорной сети

Оборудование k-Line одновременно с работой в самоорганизующейся сети реализует точку доступа Wi-Fi для стандартного оборудования (режим mesh-portal)
Клиенты всех точек доступа находятся в общем сегменте сети и могут непосредственно связываться друг с другом как в обычной офисной ЛВС
Все клиенты могут получить выход в Интернет и другие внешние сети
Могут быть образованы виртуальные сети VLAN для отдельных групп абонентов
Для повышения пропускной способности ячеистая сеть и сеть абонентского доступа могут работать в разных частотных диапазонах


Слайд 17ТЕХНОЛОГИИ СВЯЗИ ДЛЯ ИНФОРМАТИЗАЦИИ СЕЛЬСКИХ РАЙОНОВ РФ НОВОЕ ПОКОЛЕНИЕ ОБОРУДОВАНИЯ ШИРОКОПОЛОСНОГО ДОСТУПА

И ЕГО ВОЗМОЖНОСТИ

А.В. Гармонов, А.Ю. Савинков
ОАО «Концерн «Созвездие»

Спасибо за внимание!
