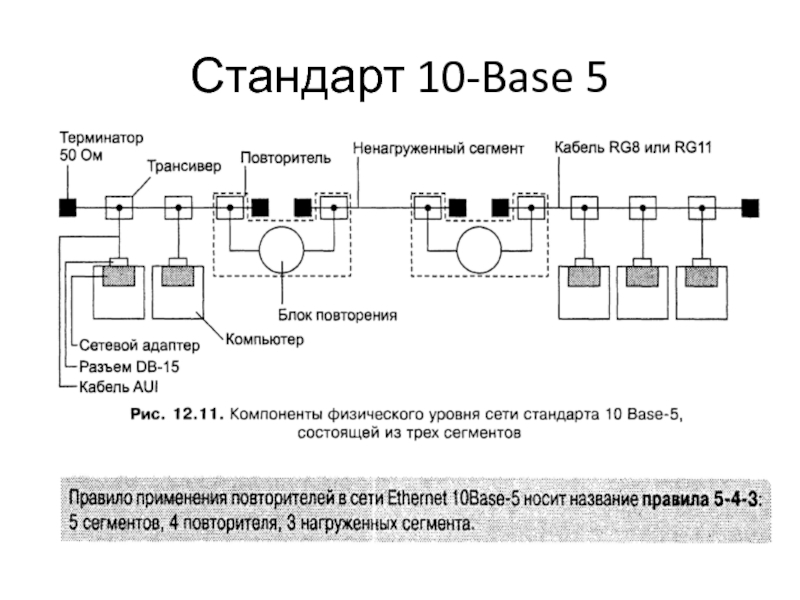

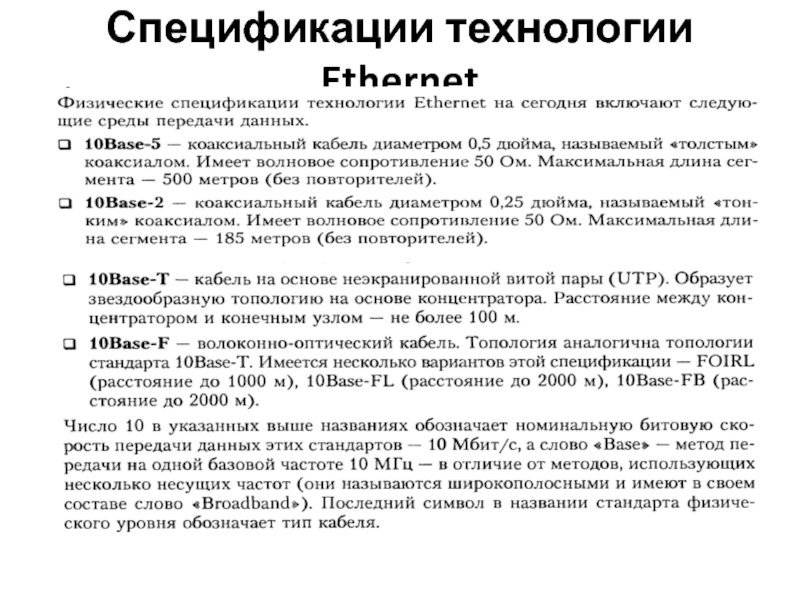

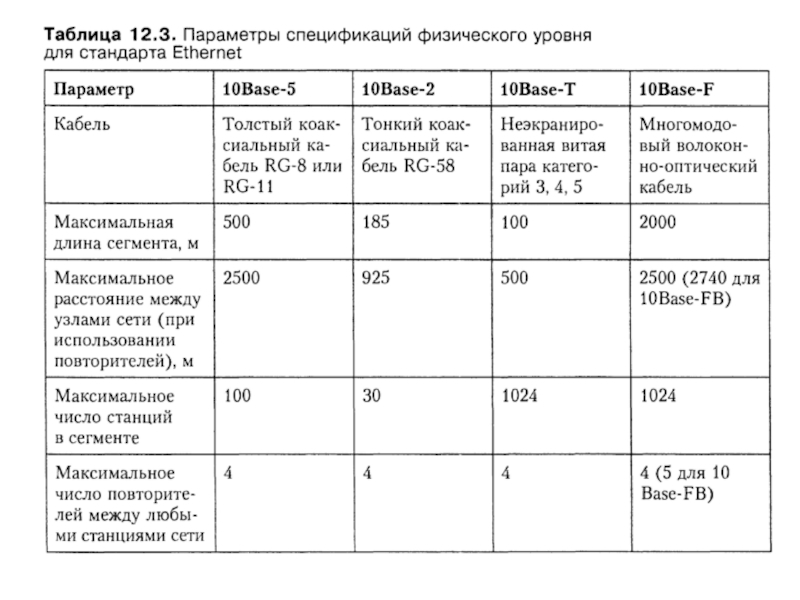

11. Стандарт 10-Base 5

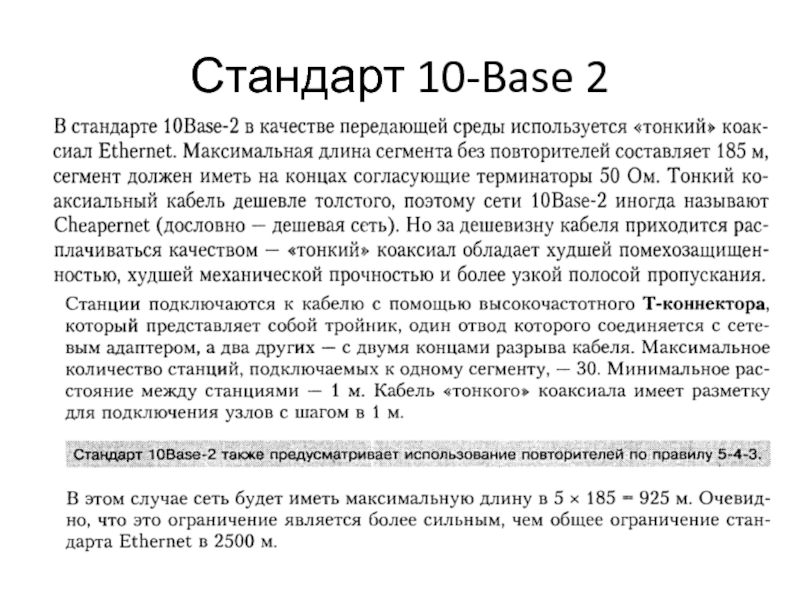

12. Стандарт 10-Base 2
13. Стандарт 10-Base 2

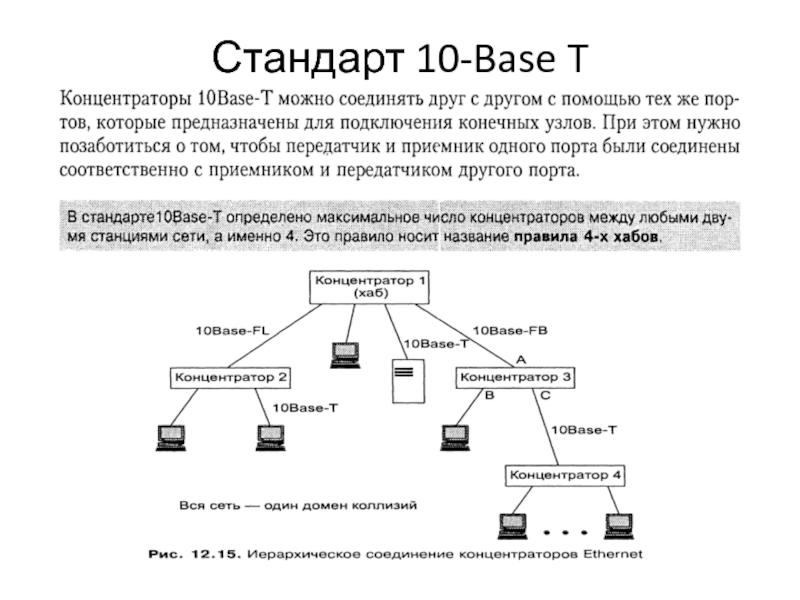

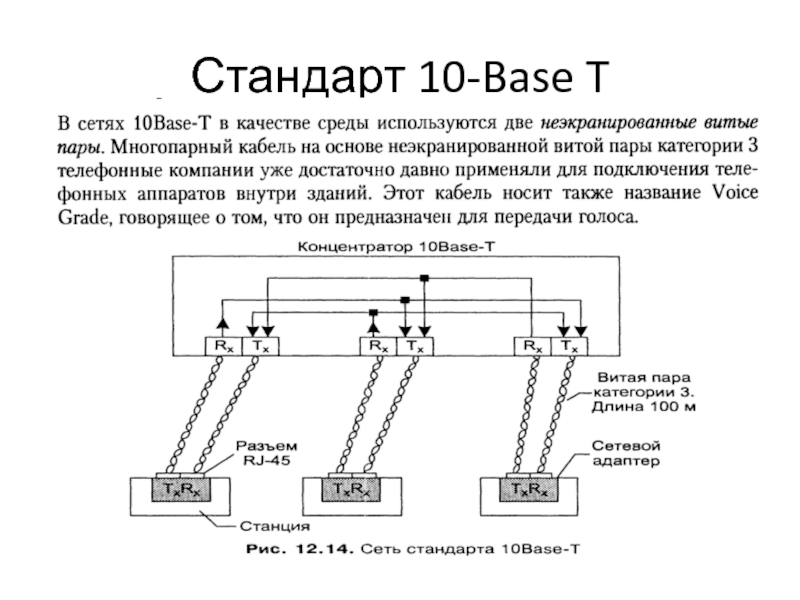

14. Стандарт 10-Base T
15. Стандарт 10-Base T

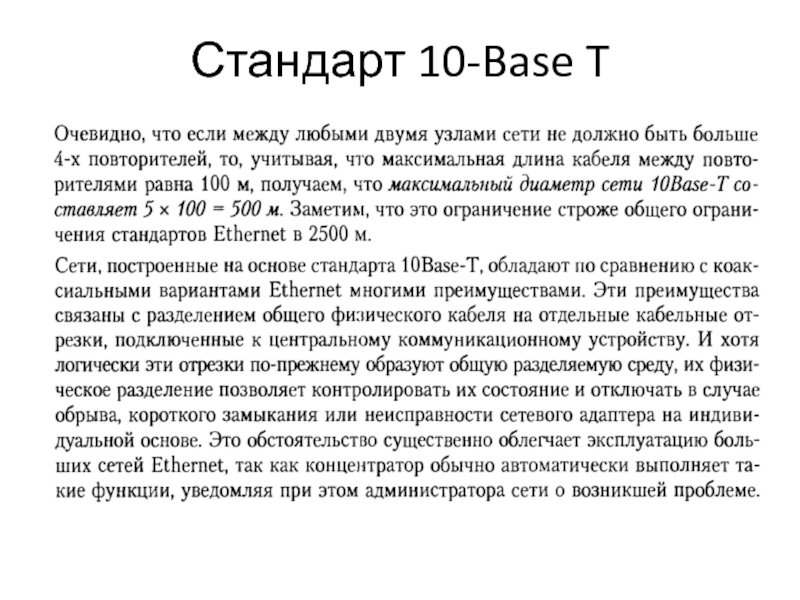

16. Стандарт 10-Base T

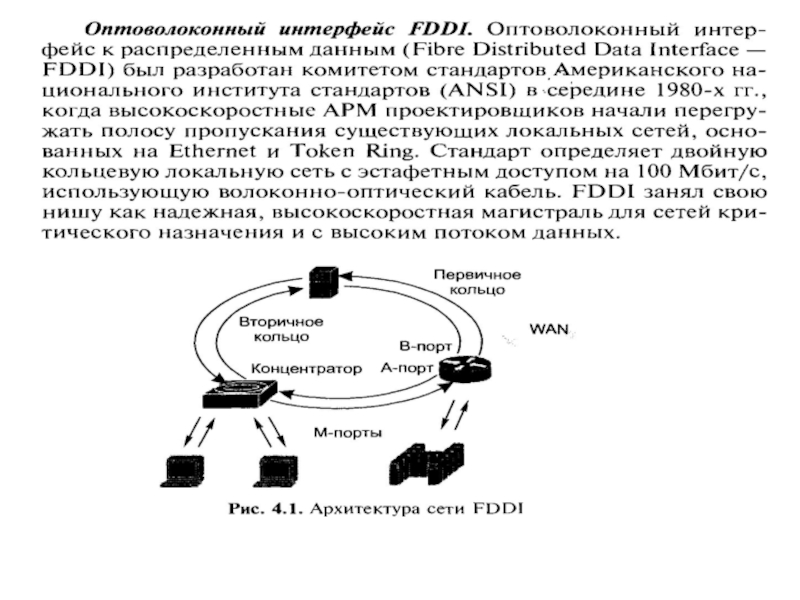

17. Волоконно-оптическая сеть Ethernet

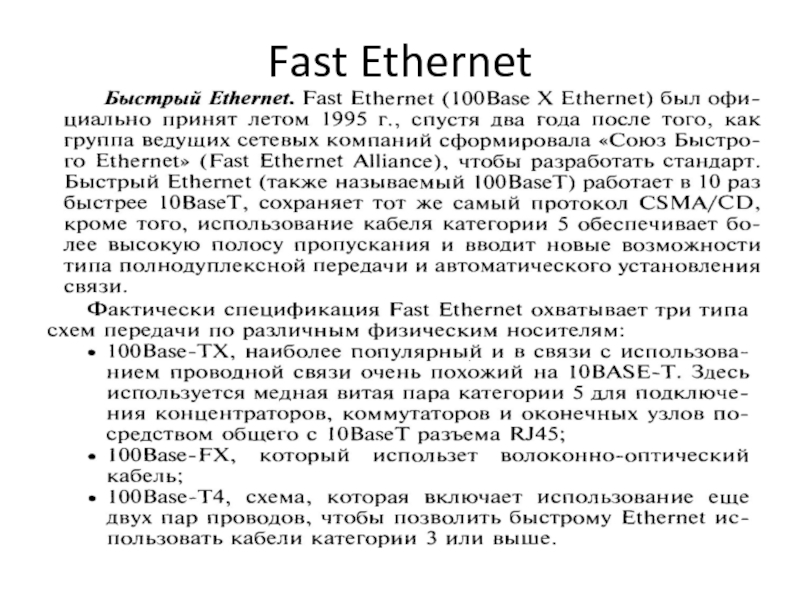

20. Fast Ethernet

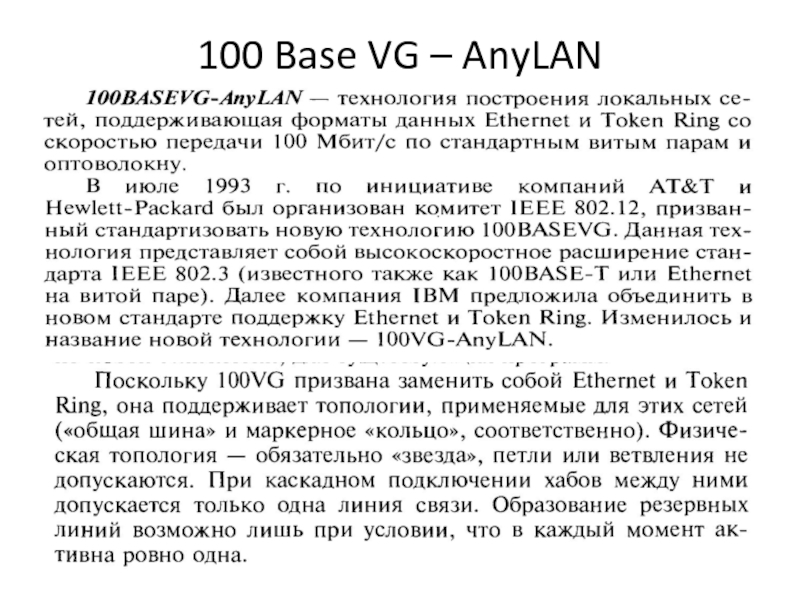

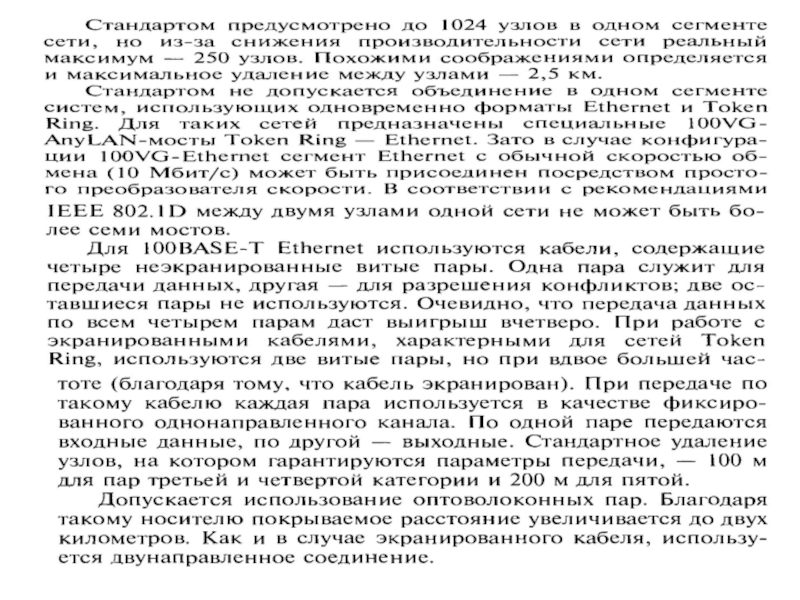

22. 100 Base VG – AnyLAN

Главная
Разное
Технологии локальных сетей и их ограничения

Слайд 1Технологии локальных сетей и их ограничения
Локальная сеть Arcnet

Слайд 2Топология сети Arcnet

Слайд 3 Локальная сеть Arcnet

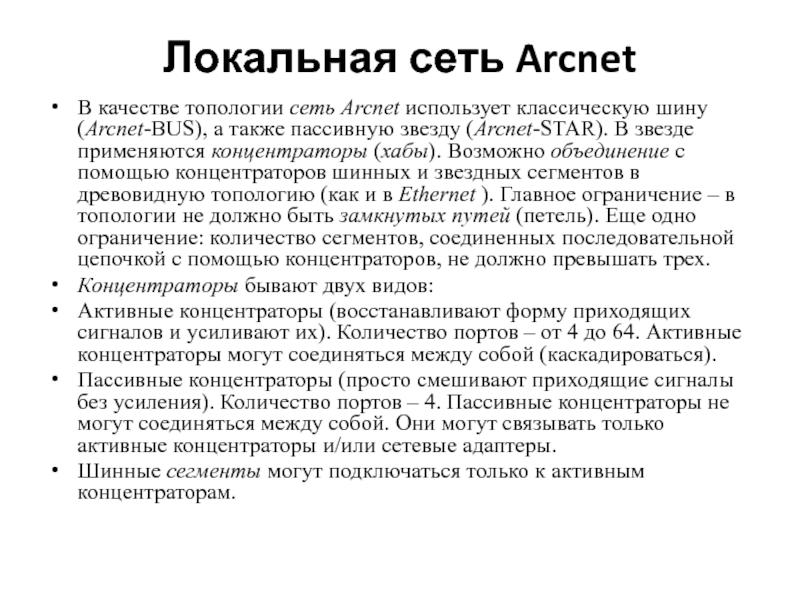

В качестве топологии сеть Arcnet использует классическую шину (Arcnet-BUS), а также пассивную

звезду (Arcnet-STAR). В звезде применяются концентраторы (хабы). Возможно объединение с помощью концентраторов шинных и звездных сегментов в древовидную топологию (как и в Ethernet ). Главное ограничение – в топологии не должно быть замкнутых путей (петель). Еще одно ограничение: количество сегментов, соединенных последовательной цепочкой с помощью концентраторов, не должно превышать трех.
Концентраторы бывают двух видов:
Активные концентраторы (восстанавливают форму приходящих сигналов и усиливают их). Количество портов – от 4 до 64. Активные концентраторы могут соединяться между собой (каскадироваться).
Пассивные концентраторы (просто смешивают приходящие сигналы без усиления). Количество портов – 4. Пассивные концентраторы не могут соединяться между собой. Они могут связывать только активные концентраторы и/или сетевые адаптеры.
Шинные сегменты могут подключаться только к активным концентраторам.

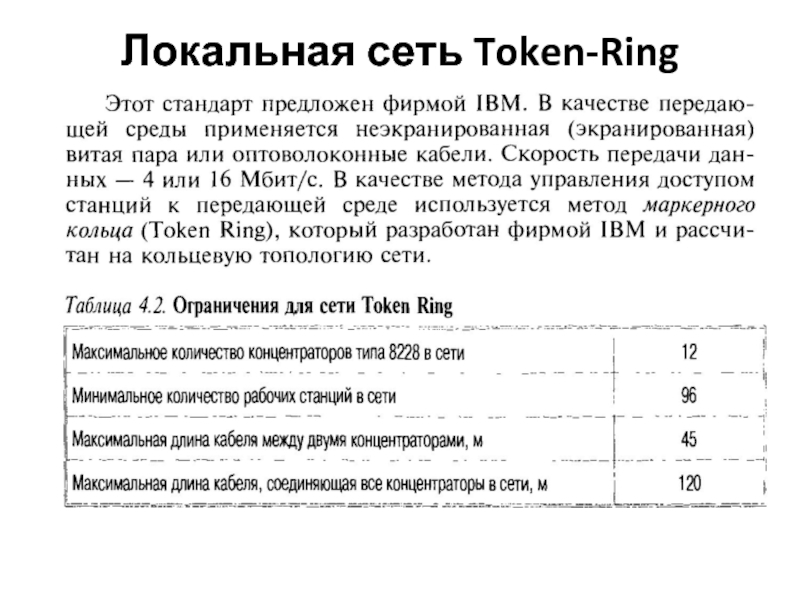

Слайд 4Локальная сеть Token-Ring

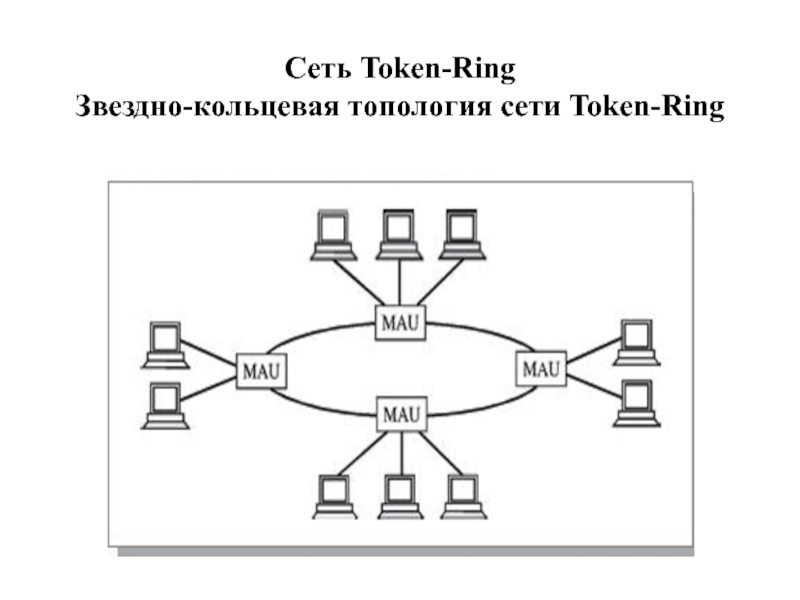

Слайд 5 Сеть Token-Ring Звездно-кольцевая топология сети Token-Ring

Слайд 6Сеть Token-Ring

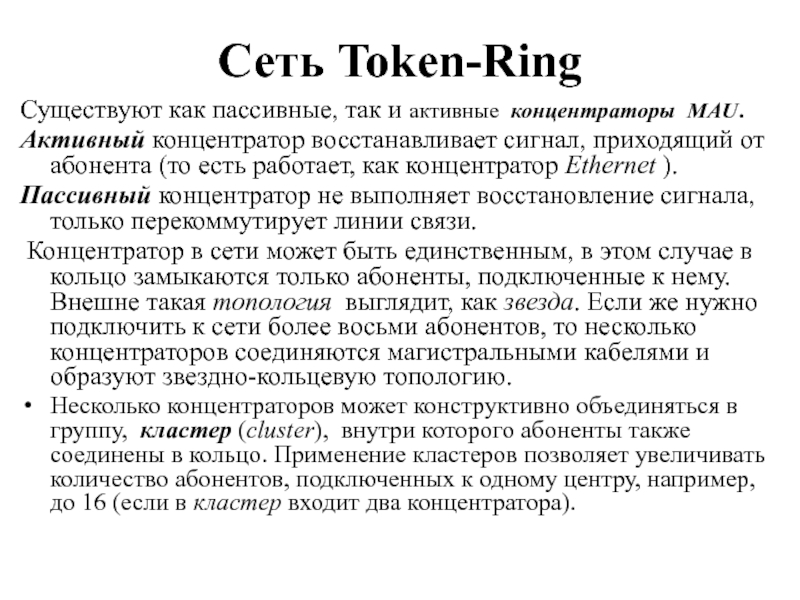

Существуют как пассивные, так и активные концентраторы MAU.
Активный концентратор восстанавливает сигнал,

приходящий от абонента (то есть работает, как концентратор Ethernet ).
Пассивный концентратор не выполняет восстановление сигнала, только перекоммутирует линии связи.
Концентратор в сети может быть единственным, в этом случае в кольцо замыкаются только абоненты, подключенные к нему. Внешне такая топология выглядит, как звезда. Если же нужно подключить к сети более восьми абонентов, то несколько концентраторов соединяются магистральными кабелями и образуют звездно-кольцевую топологию.
Несколько концентраторов может конструктивно объединяться в группу, кластер (cluster), внутри которого абоненты также соединены в кольцо. Применение кластеров позволяет увеличивать количество абонентов, подключенных к одному центру, например, до 16 (если в кластер входит два концентратора).

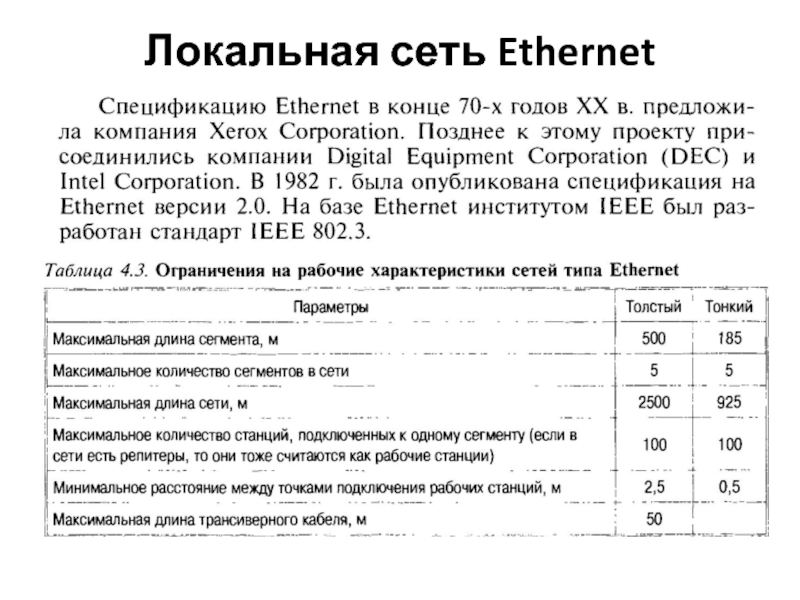

Слайд 7Локальная сеть Ethernet

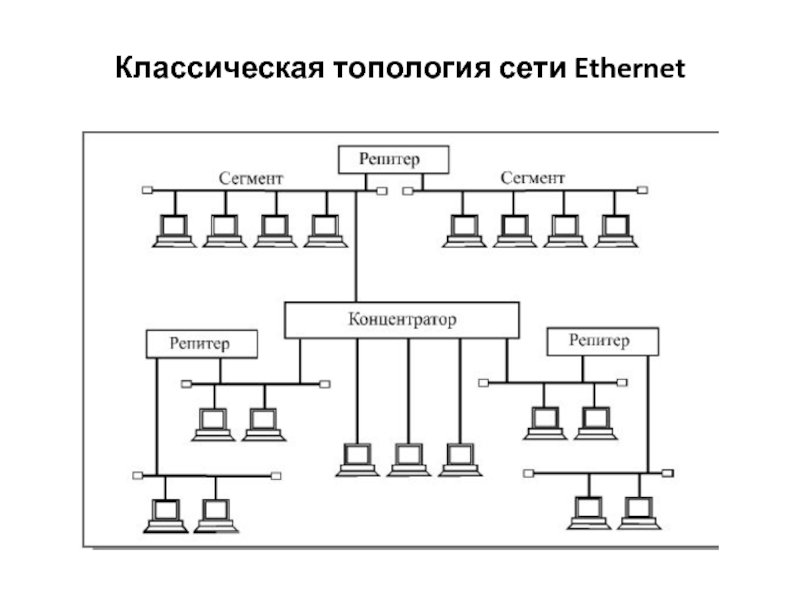

Слайд 8 Классическая топология сети Ethernet

Слайд 9Сеть Ethernet

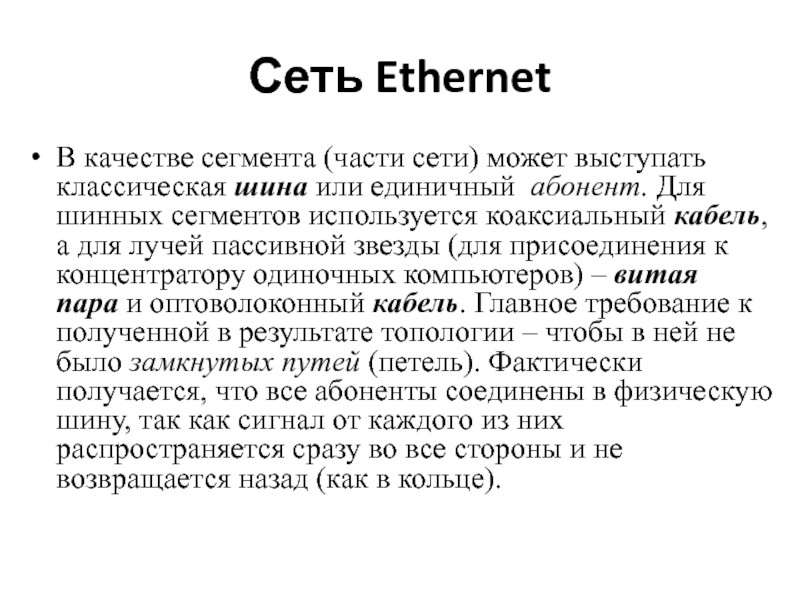

В качестве сегмента (части сети) может выступать классическая шина или единичный абонент.

Для шинных сегментов используется коаксиальный кабель, а для лучей пассивной звезды (для присоединения к концентратору одиночных компьютеров) – витая пара и оптоволоконный кабель. Главное требование к полученной в результате топологии – чтобы в ней не было замкнутых путей (петель). Фактически получается, что все абоненты соединены в физическую шину, так как сигнал от каждого из них распространяется сразу во все стороны и не возвращается назад (как в кольце).
