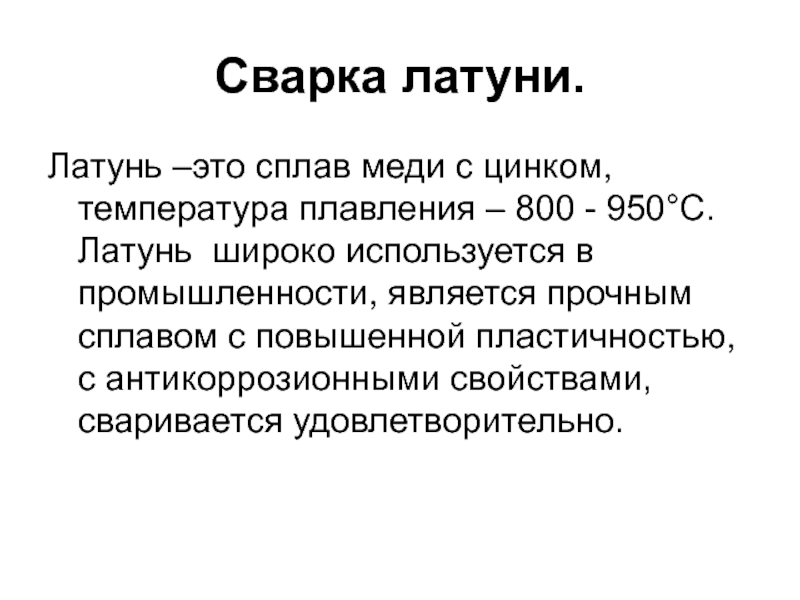

Сварка латуни презентация

- 950°С. Латунь широко используется в промышленности, является прочным сплавом с повышенной пластичностью, с антикоррозионными свойствами, сваривается удовлетворительно.

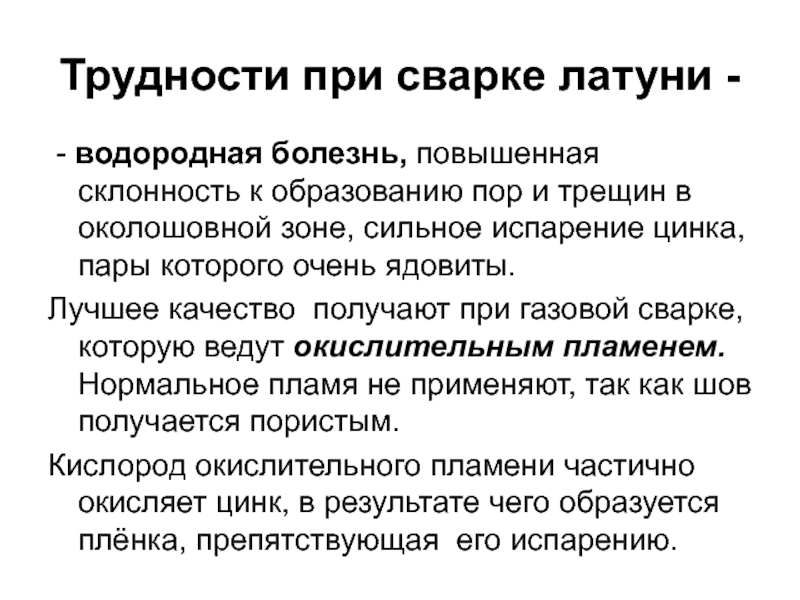

к образованию пор и трещин в околошовной зоне, сильное испарение цинка, пары которого очень ядовиты.
Лучшее качество получают при газовой сварке, которую ведут окислительным пламенем. Нормальное пламя не применяют, так как шов получается пористым.
Кислород окислительного пламени частично окисляет цинк, в результате чего образуется плёнка, препятствующая его испарению.

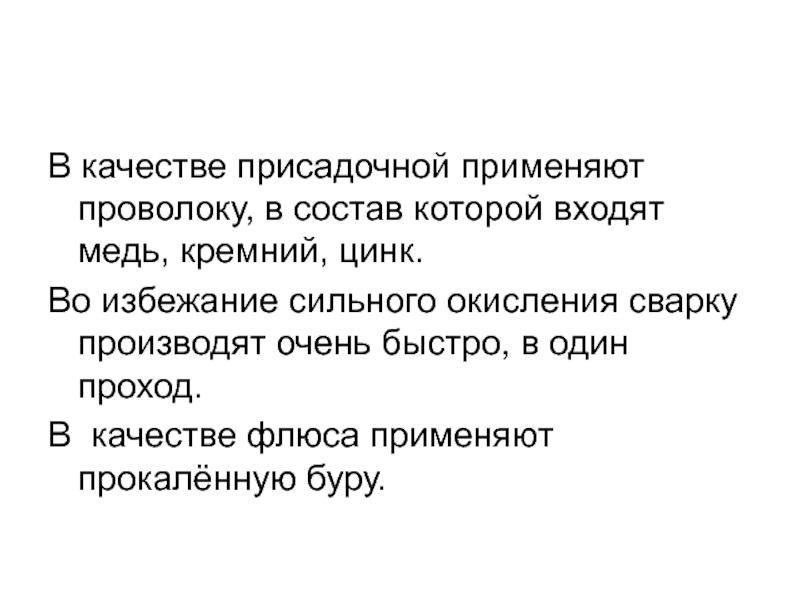

цинк.
Во избежание сильного окисления сварку производят очень быстро, в один проход.
В качестве флюса применяют прокалённую буру.

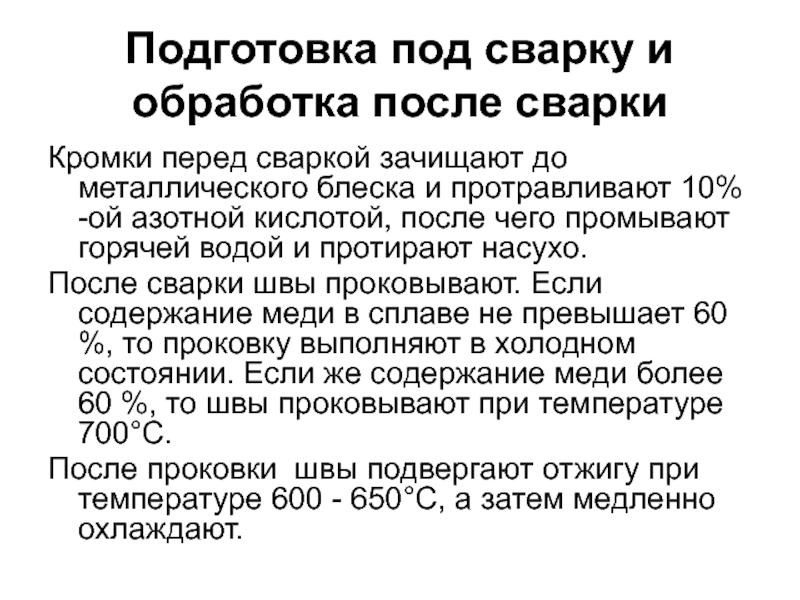

металлического блеска и протравливают 10% -ой азотной кислотой, после чего промывают горячей водой и протирают насухо.
После сварки швы проковывают. Если содержание меди в сплаве не превышает 60 %, то проковку выполняют в холодном состоянии. Если же содержание меди более 60 %, то швы проковывают при температуре 700°С.
После проковки швы подвергают отжигу при температуре 600 - 650°С, а затем медленно охлаждают.
