Sun Modular Datacenter S20Он же “Project Blackbox” презентация
Содержание
- 1. Sun Modular Datacenter S20Он же “Project Blackbox”
- 2. Актуальные вопросы для ЦОД Где взять электричество?
- 3. Помещение, охлаждение и электропитание Офисные площади в

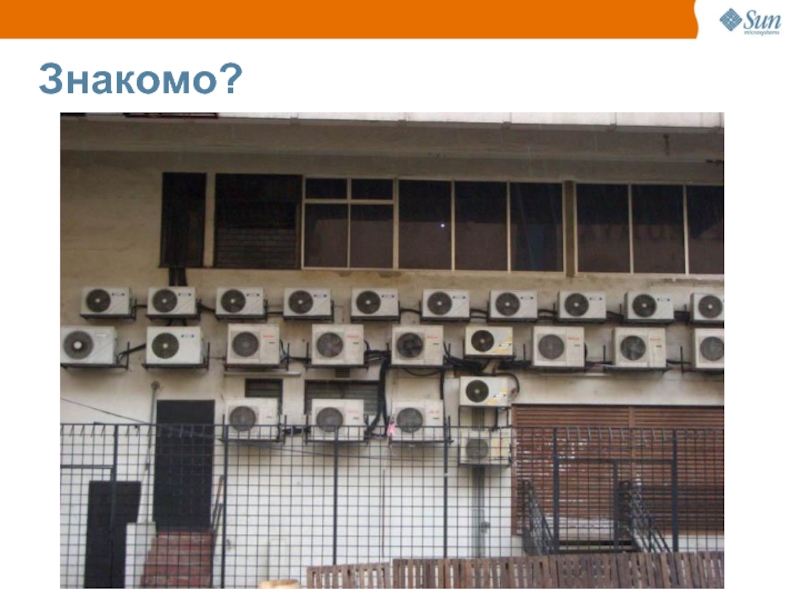

- 4. Знакомо?
- 5. ЧТО ДЕЛАТЬ?
- 6. А что, если взять контейнер... 8 стандартных

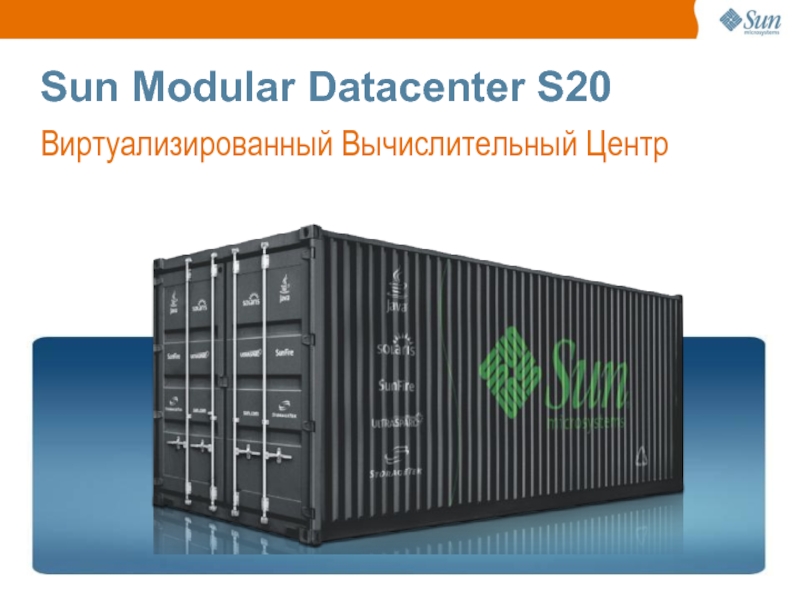

- 7. Sun Modular Datacenter S20 Виртуализированный Вычислительный Центр
- 8. Быстрое и легкое введение в эксплуатацию Высокая
- 9. Быстрое внедрение В 10 раз меньше времени
- 10. Развитие Вычислительного Центра Year 3
- 11. Что такое Sun MD? Sun MD это
- 12. Совместимость оборудования Любое оборудование от Sun или
- 13. Охлаждение Потоки холодного воздуха циркулируют внутри Sun
- 14. Эффективность охлаждения Экономия – порядка
- 15. Водяное охлаждение (чиллер) Размеры чиллера зависят от
- 16. Стойки и доступ к оборудованию Обслуживание производится
- 17. Используемые стойки Восемь 40RU стоек, 495
- 18. Запуск Требования к месту Электрика: стандартные международные
- 19. Физические параметры Контейнер ISO-стандарта 6.09м x 2.43м

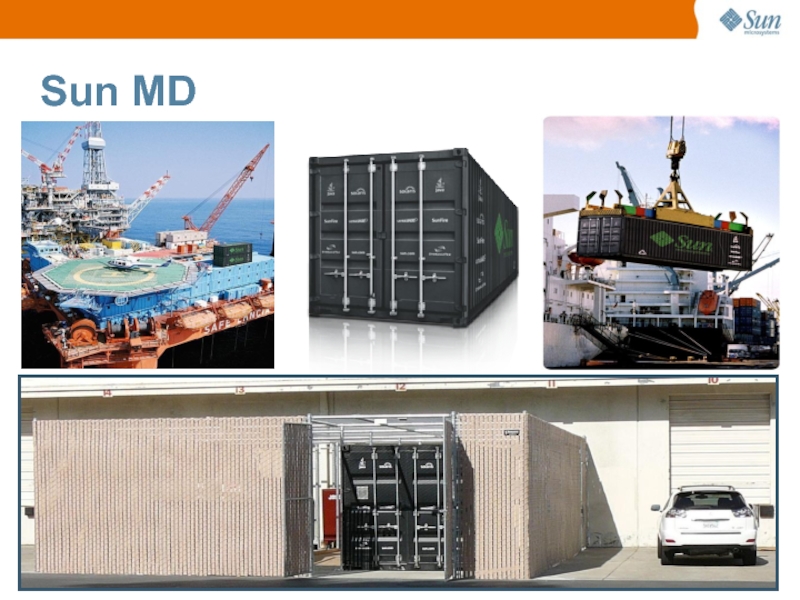

- 20. Sun MD
- 21. Sun Fire X2200 M2 Servers Cisco Catalyst
- 22. Sun MD Configurations Web-scale computing solution Sun
- 23. Sun Fire X4500 Servers Cisco Catalyst 4948
- 24. Sun Fire E2900 Servers Sun Fire V490
- 25. Первое внедрение в мире: компания МТС Дефицит
- 27. Sun Modular Datacenter S20 Он
Слайд 1
Sun Modular Datacenter S20
Он же “Project Blackbox”
Павел Анни
Директор по маркетингу
Sun Microsystems
Слайд 2Актуальные вопросы для ЦОД
Где взять электричество?
Сколько платить за помещение?
Как охлаждать?
Сколько времени
на постройку ВЦ?
Как расширяться?
Где разместить резервный центр данных?
Как развиваться в регионах?
Как расширяться?
Где разместить резервный центр данных?
Как развиваться в регионах?

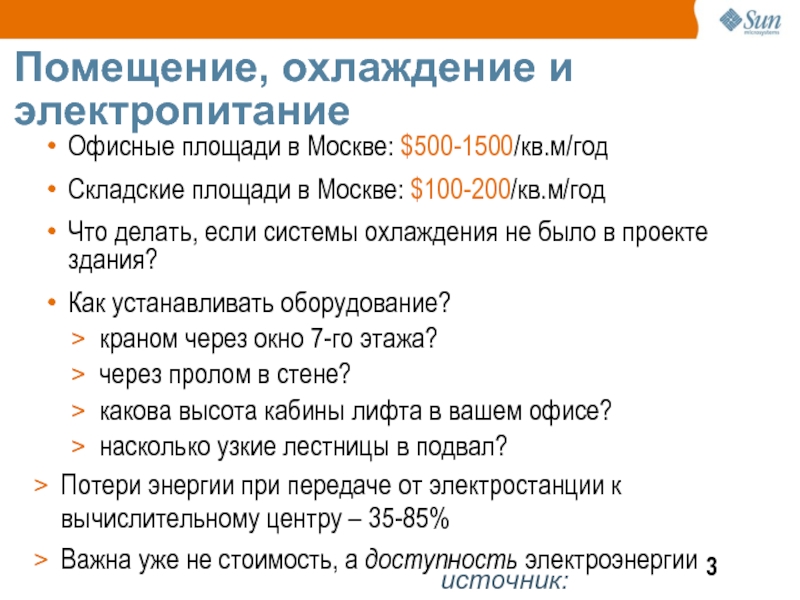

Слайд 3Помещение, охлаждение и электропитание
Офисные площади в Москве: $500-1500/кв.м/год
Складские площади в Москве:
$100-200/кв.м/год
Что делать, если системы охлаждения не было в проекте здания?
Как устанавливать оборудование?
краном через окно 7-го этажа?
через пролом в стене?
какова высота кабины лифта в вашем офисе?
насколько узкие лестницы в подвал?
Что делать, если системы охлаждения не было в проекте здания?
Как устанавливать оборудование?
краном через окно 7-го этажа?
через пролом в стене?
какова высота кабины лифта в вашем офисе?
насколько узкие лестницы в подвал?
источник: arendator.ru
Потери энергии при передаче от электростанции к вычислительному центру – 35-85%
Важна уже не стоимость, а доступность электроэнергии
Слайд 6А что, если взять контейнер...
8 стандартных монтажных шкафов, по 25 кВт
каждый
Эффективная система охлаждения
305 RU на 15 кв.м.
Можно ставить разное оборудование
Можно собрать на заводе
Можно внедрить на месте
Эффективная система охлаждения
305 RU на 15 кв.м.
Можно ставить разное оборудование
Можно собрать на заводе
Можно внедрить на месте
Слайд 8Быстрое и легкое введение в эксплуатацию
Высокая вычислительная плотность на 15 кв.м.
До 500 CPU, до 2000 ядер либо до 16000 потоков
Гибкость и разнообразность использования
Высокоэффективное решение с точки зрения экономии, масштабирования, плотности вычисления и экологии
Гибкость и разнообразность использования
Высокоэффективное решение с точки зрения экономии, масштабирования, плотности вычисления и экологии
Быстрое и легкое введение в эксплуатацию
Высокая вычислительная плотность на 15 кв.м. До 500 CPU, до 2000 ядер либо до 16000 потоков
Гибкость и разнообразность использования
Высокоэффективное решение с точки зрения экономии, масштабирования, плотности вычисления и экологии
Computer
+ Storage
+ Network
+ Power
+ Cooling
+ Software
= Sun MD

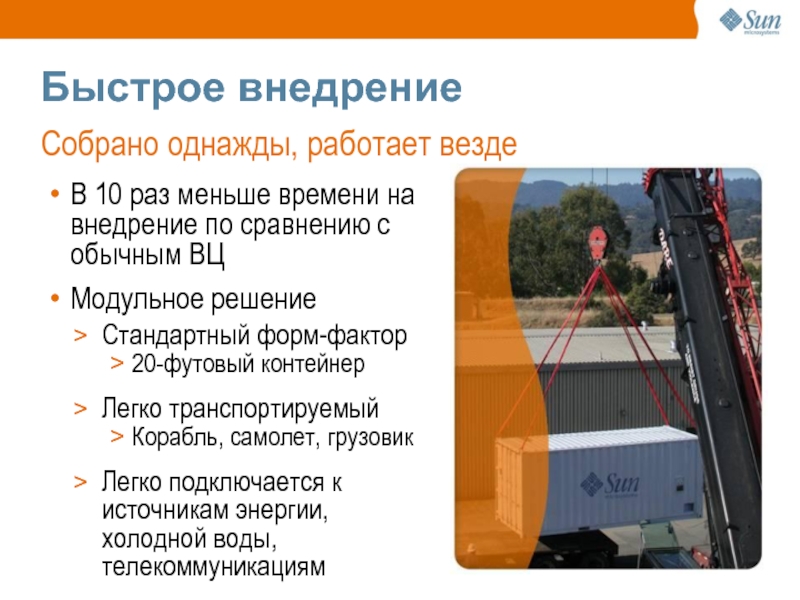

Слайд 9Быстрое внедрение
В 10 раз меньше времени на внедрение по сравнению с
обычным ВЦ
Модульное решение
Стандартный форм-фактор
20-футовый контейнер
Легко транспортируемый
Корабль, самолет, грузовик
Легко подключается к источникам энергии, холодной воды, телекоммуникациям
Модульное решение
Стандартный форм-фактор
20-футовый контейнер
Легко транспортируемый
Корабль, самолет, грузовик
Легко подключается к источникам энергии, холодной воды, телекоммуникациям
Собрано однажды, работает везде

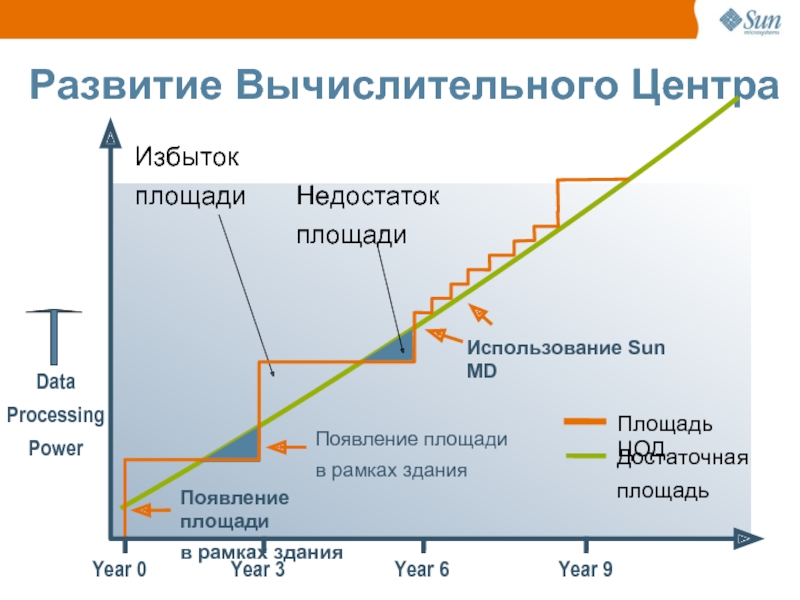

Слайд 10Развитие Вычислительного Центра
Year 3
Появление площади
в рамках здания
Появление площади
в рамках здания
Использование
Sun MD
Year 6
Year 9
Избыток
площади
Площадь ЦОД
Достаточная
площадь
Недостаток
площади
Year 0

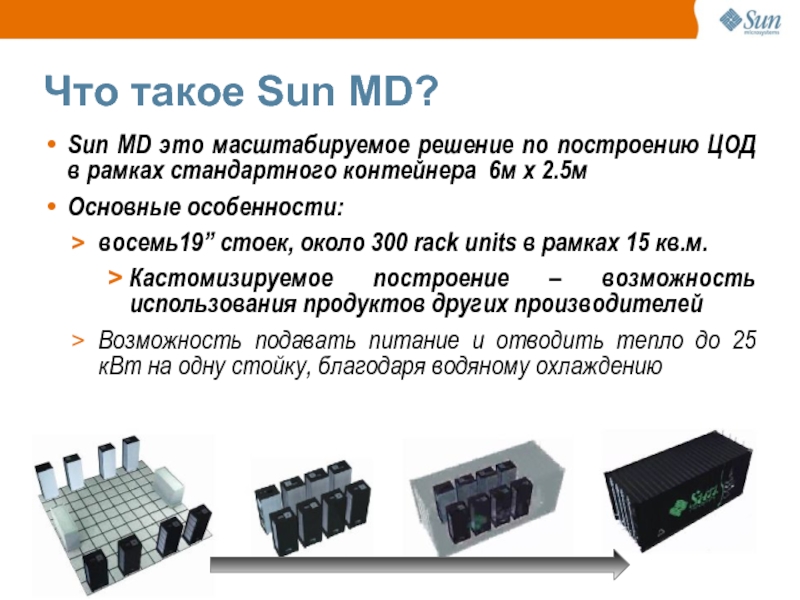

Слайд 11Что такое Sun MD?
Sun MD это масштабируемое решение по построению ЦОД
в рамках стандартного контейнера 6м х 2.5м
Основные особенности:
восемь19” стоек, около 300 rack units в рамках 15 кв.м.
Кастомизируемое построение – возможность использования продуктов других производителей
Возможность подавать питание и отводить тепло до 25 кВт на одну стойку, благодаря водяному охлаждению
Основные особенности:
восемь19” стоек, около 300 rack units в рамках 15 кв.м.
Кастомизируемое построение – возможность использования продуктов других производителей
Возможность подавать питание и отводить тепло до 25 кВт на одну стойку, благодаря водяному охлаждению
Слайд 12Совместимость оборудования
Любое оборудование от Sun или 3их производителей, которое удовлетворяет условиям:
Входит
в стандартную 19” стойку
30 ¾” = 78 см глубина (включая кабели)
“Front to back”-охлаждение
Sun MD может быть модернизирован
Опции контейнера включают уровни, сейсмодатчики и пр.
30 ¾” = 78 см глубина (включая кабели)
“Front to back”-охлаждение
Sun MD может быть модернизирован
Опции контейнера включают уровни, сейсмодатчики и пр.

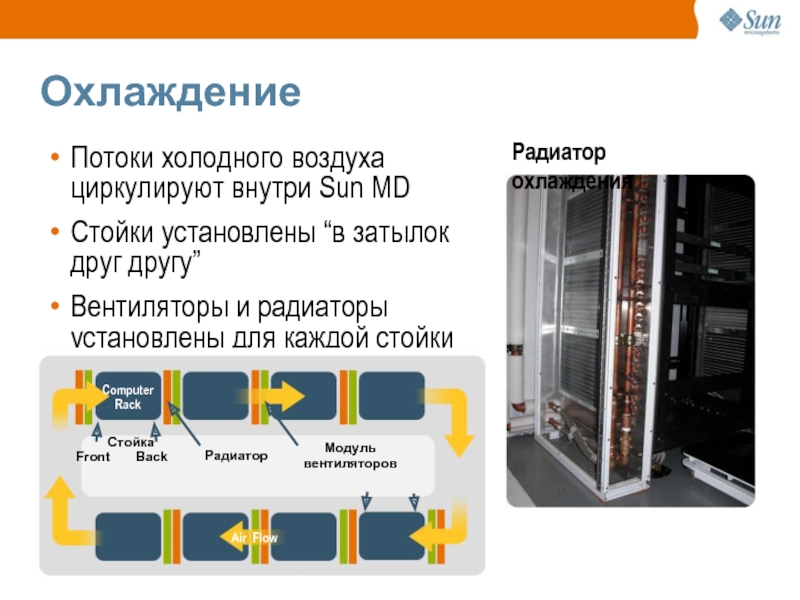

Слайд 13Охлаждение
Потоки холодного воздуха циркулируют внутри Sun MD
Стойки установлены “в затылок друг
другу”
Вентиляторы и радиаторы установлены для каждой стойки
Вентиляторы и радиаторы установлены для каждой стойки
Computer
Rack
Радиатор
Air Flow
Модуль вентиляторов
Стойка Front Back
Радиатор охлаждения

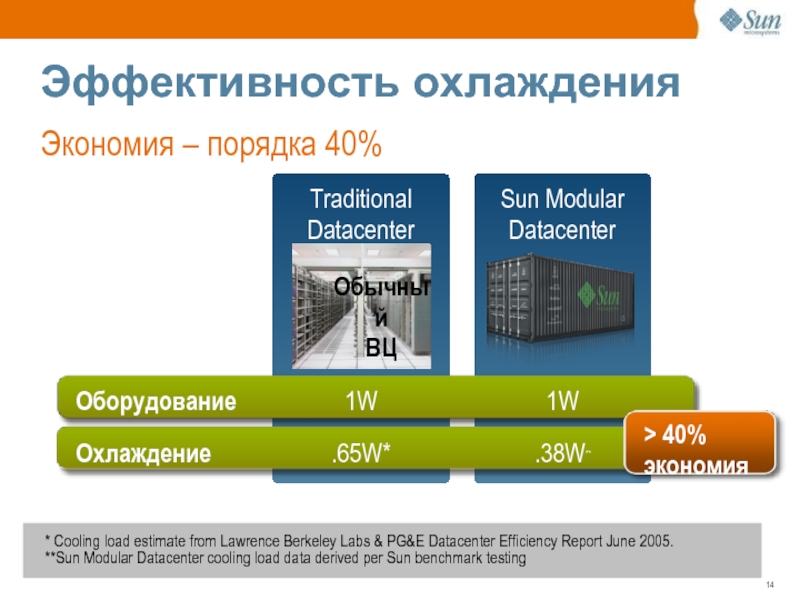

Слайд 14
Эффективность охлаждения
Экономия – порядка 40%
Sun Modular Datacenter
Traditional Datacenter
Охлаждение
.65W*
.38W**
Оборудование
1W
1W
* Cooling load estimate
from Lawrence Berkeley Labs & PG&E Datacenter Efficiency Report June 2005.
**Sun Modular Datacenter cooling load data derived per Sun benchmark testing
**Sun Modular Datacenter cooling load data derived per Sun benchmark testing
Обычный
ВЦ
Слайд 15Водяное охлаждение (чиллер)
Размеры чиллера зависят от потребляемой мощности и тепловыделения
Типичная конфигурация
потребляет не более 100kW (~340K BTUs), что требут 30-тонного чиллера
Чиллеры можно ставить с запасом и наращивать в дальнейшем
Чиллеры можно ставить с запасом и наращивать в дальнейшем
30-тонный чиллер (расширяемый до 60 т) с баком на 305 галлонов (Menlo Park, CA)

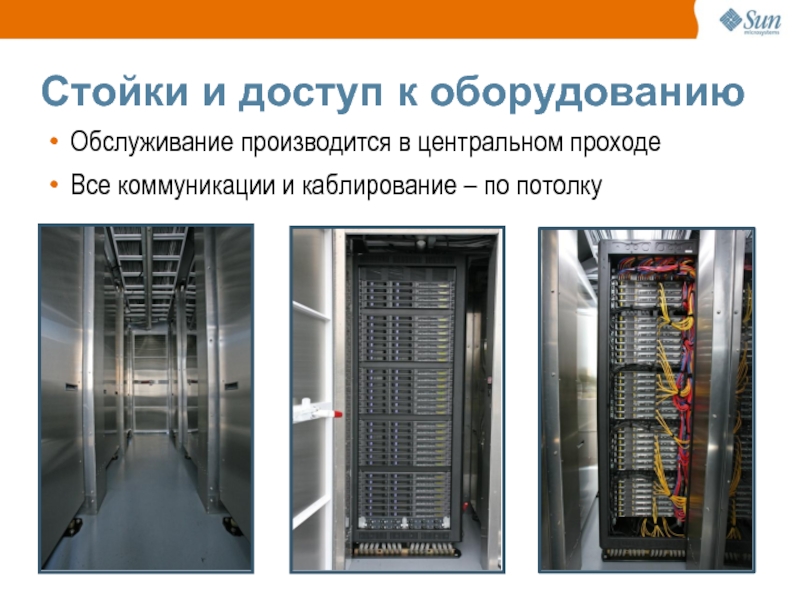

Слайд 16Стойки и доступ к оборудованию
Обслуживание производится в центральном проходе
Все коммуникации и
каблирование – по потолку

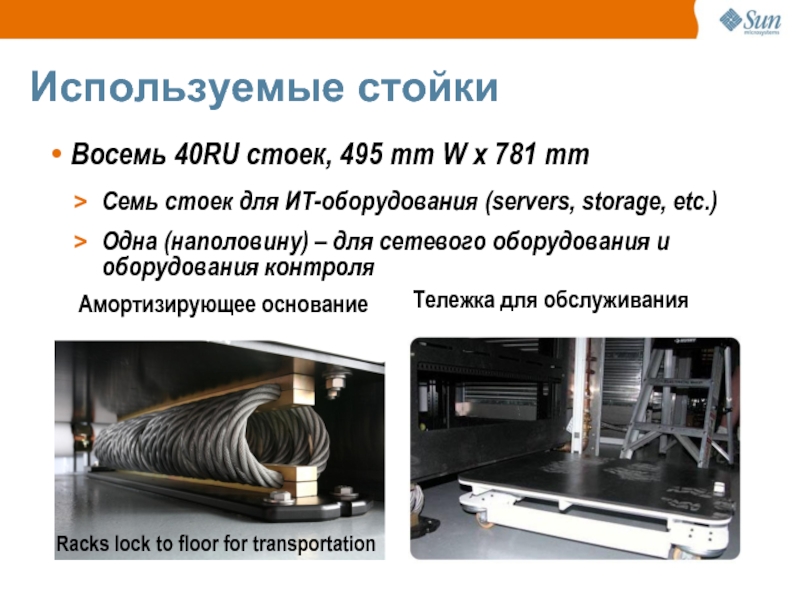

Слайд 17Используемые стойки
Восемь 40RU стоек, 495 mm W x 781 mm
Семь стоек для ИТ-оборудования (servers, storage, etc.)
Одна (наполовину) – для сетевого оборудования и оборудования контроля
Тележка для обслуживания
Амортизирующее основание
Racks lock to floor for transportation

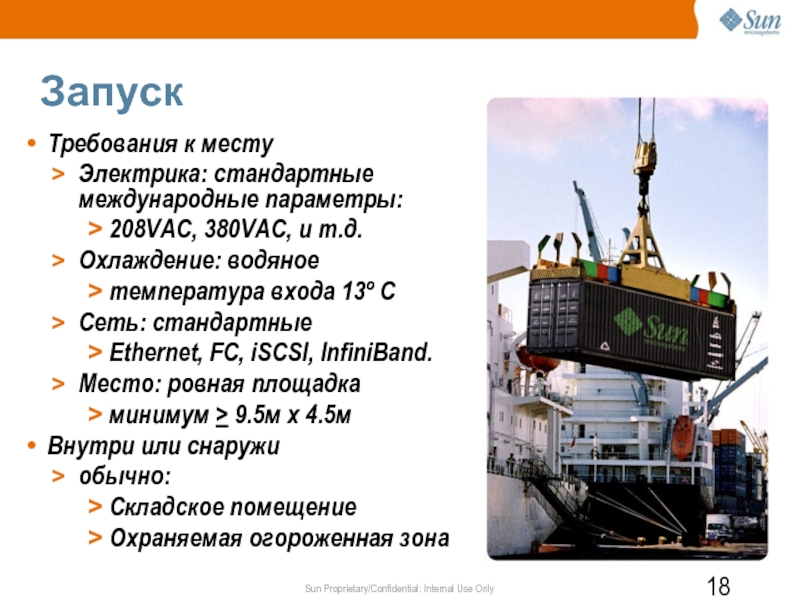

Слайд 18Запуск
Требования к месту
Электрика: стандартные международные параметры:
208VAC, 380VAC, и т.д.
Охлаждение: водяное
температура входа
13º C
Сеть: стандартные
Ethernet, FС, iSCSI, InfiniBand.
Место: ровная площадка
минимум > 9.5м x 4.5м
Внутри или снаружи
обычно:
Складское помещение
Охраняемая огороженная зона
Сеть: стандартные
Ethernet, FС, iSCSI, InfiniBand.
Место: ровная площадка
минимум > 9.5м x 4.5м
Внутри или снаружи
обычно:
Складское помещение
Охраняемая огороженная зона

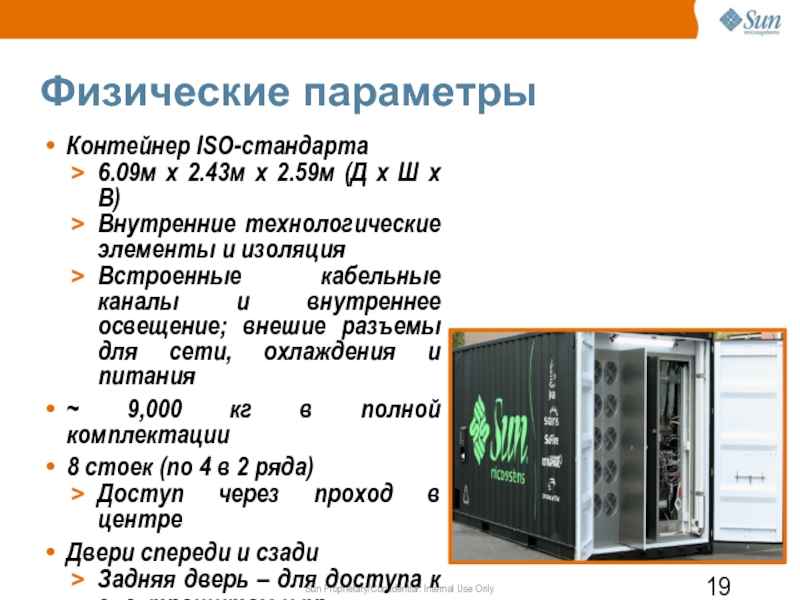

Слайд 19Физические параметры
Контейнер ISO-стандарта
6.09м x 2.43м x 2.59м (Д x Ш x
В)
Внутренние технологические элементы и изоляция
Встроенные кабельные каналы и внутреннее освещение; внешие разъемы для сети, охлаждения и питания
~ 9,000 кг в полной комплектации
8 стоек (по 4 в 2 ряда)
Доступ через проход в центре
Двери спереди и сзади
Задняя дверь – для доступа к электрощитам и пр.
Внутренние технологические элементы и изоляция
Встроенные кабельные каналы и внутреннее освещение; внешие разъемы для сети, охлаждения и питания
~ 9,000 кг в полной комплектации
8 стоек (по 4 в 2 ряда)
Доступ через проход в центре
Двери спереди и сзади
Задняя дверь – для доступа к электрощитам и пр.
Слайд 21Sun Fire X2200 M2 Servers
Cisco Catalyst 6509 NEBS
Switches
Cisco Catalyst 2960-48 Switches
Digi
EtherLite 32 Terminal Switches
Quantity
252
1
7
8
RU per
1
15
1
1
Total RU
252
15
7
8
282
Sun MD Configuration Example
High Performance Computing Solution
2.5 TFlop performance on Linpack (HPL) with GbE interconnect
* Additional examples in the appendix

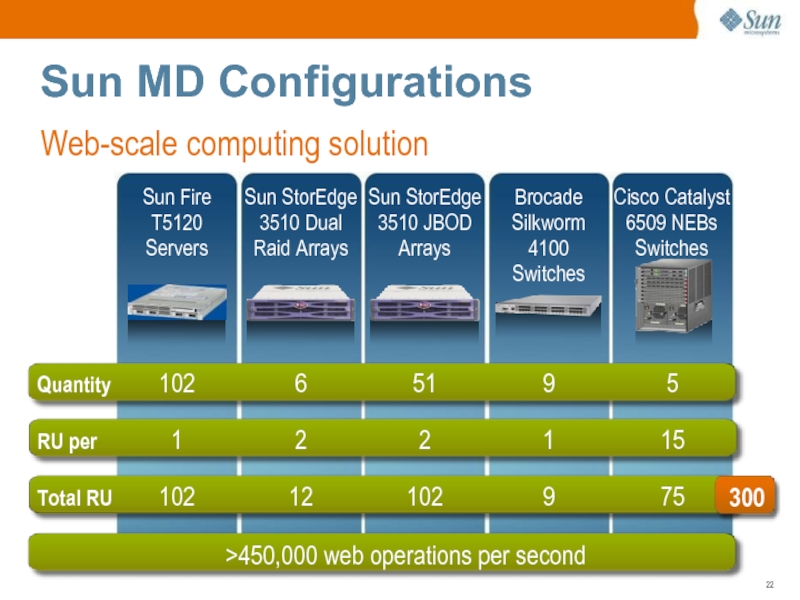

Слайд 22Sun MD Configurations
Web-scale computing solution
Sun Fire T5120 Servers
Sun StorEdge 3510 Dual
Raid Arrays
Sun StorEdge 3510 JBOD Arrays
Brocade Silkworm 4100 Switches
Cisco Catalyst 6509 NEBs Switches
Quantity
102
6
51
9
5
RU per
1
2
2
1
15
Total RU
102
12
102
9
75
300
>450,000 web operations per second

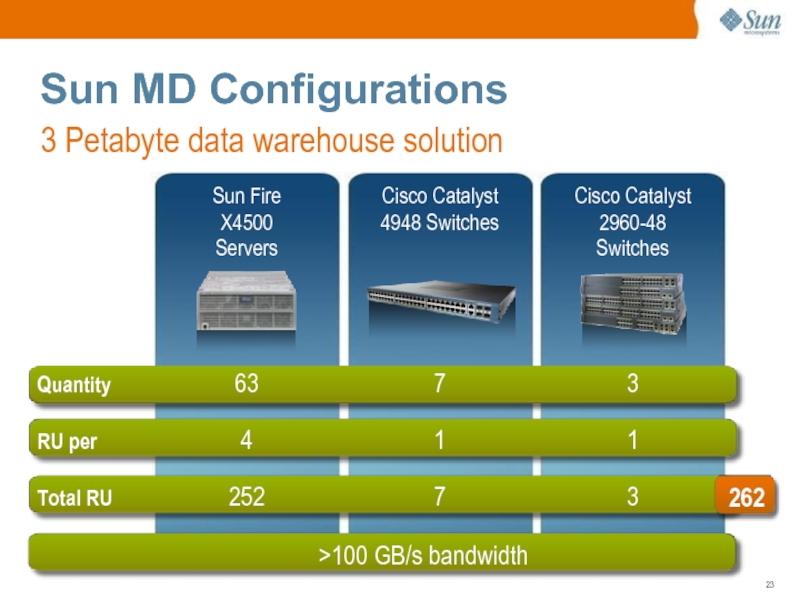

Слайд 23Sun Fire X4500 Servers
Cisco Catalyst 4948 Switches
Cisco Catalyst 2960-48 Switches
Quantity
63
7
3
RU per
4
1
1
Total
RU
252
7
3
262
Sun MD Configurations
3 Petabyte data warehouse solution
>100 GB/s bandwidth

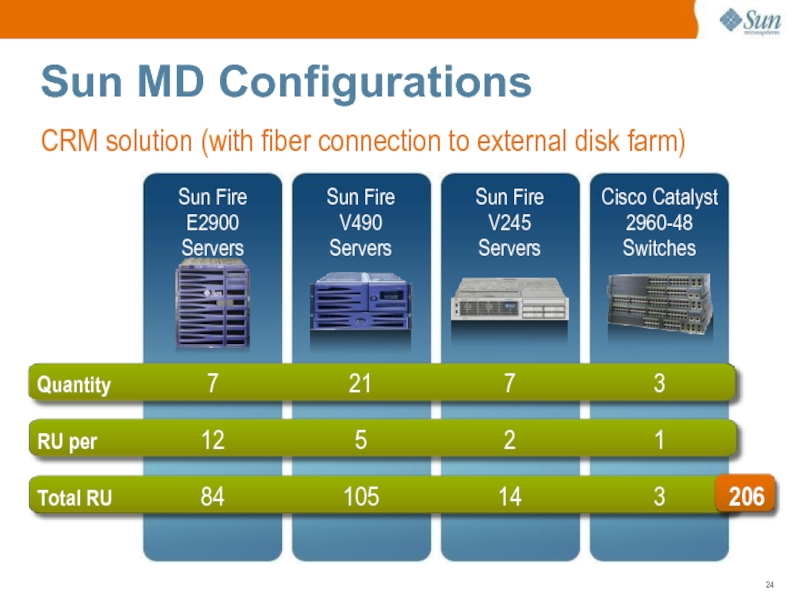

Слайд 24Sun Fire E2900 Servers
Sun Fire V490
Servers
Sun Fire V245
Servers
Cisco Catalyst 2960-48 Switches
Quantity
7
21
7
3
RU
per
12
5
2
1
Total RU
84
105
14
3
206
Sun MD Configurations
CRM solution (with fiber connection to external disk farm)

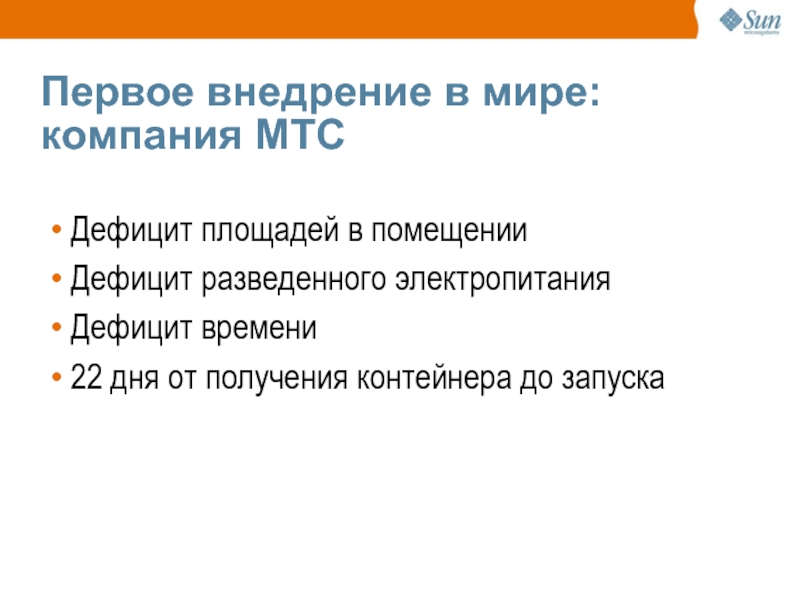

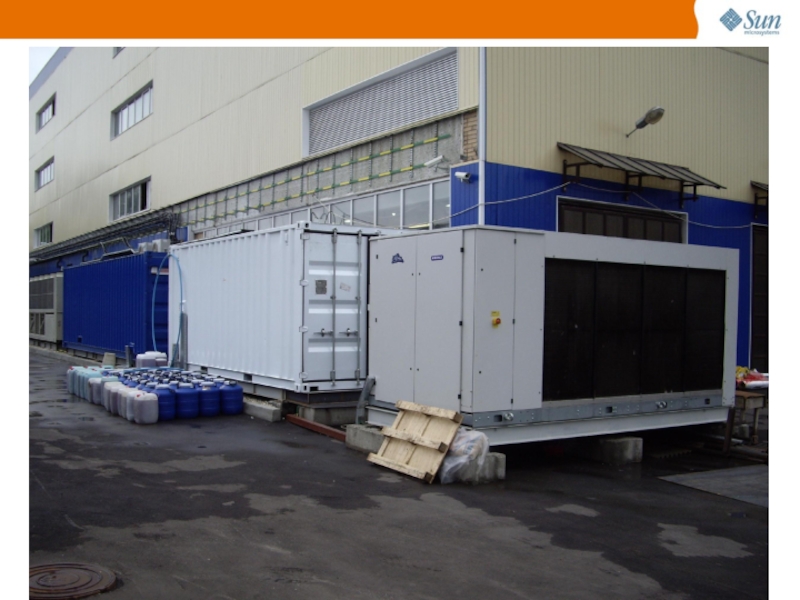

Слайд 25Первое внедрение в мире:
компания МТС
Дефицит площадей в помещении
Дефицит разведенного электропитания
Дефицит времени
22
дня от получения контейнера до запуска
Слайд 27
Sun Modular Datacenter S20
Он же “Project Blackbox”
Павел Анни
pavel.anni@sun.com
sunmd-cis@sun.com
