СТЕКЛОПАКЕТЫ РСК: НОВЫЕ МУЛЬТИФУНКЦИОНАЛЬНЫЕ ПРОДУКТЫ презентация

Теплосбережение

2) Солнцезащита

3) Безопасность

4) Шумозащита

5) Эстетика

Поглощение тепла
EA

Светоотражение
LR

Светопропускание
LT

Солнечный фактор
SF

Отражение тепла
EA

SF – солнечный фактор. Показывает долю солнечной энергии (тепла) поступившего в помещение вместе с солнечным светом. Чем ниже SF, тем дольше помещение будет прохладным летом и тем меньше нужно вкладывать в кондиционирование.
LT – коэффициент светопропускания. Показывает долю дневного света, поступающего в помещение. Тем выше LT, тем больше дневного света поступает в помещение, но и тем ярче и резче он.
LR – коэффициент светоотражения. Показывает долю солнечного света, отраженную СП. Чем выше LR, тем более зеркальна поверхность стекла, тем меньше видно сквозь него снаружи.
Ro – сопротивление теплопередаче. Показывает энергоэффективность окна. Чем Ro выше, тем меньше теплопотери окна. Нормативное Ro для СПб сейчас 0,51. Согласно ФЗ «Об энергосбережении» в срок до 2015г планируется увеличение норматива на 15%; в срок до 2020г – еще на 30%; после 2020 – еще на 40%
Rw – коэффициент звукоизоляции. Показывает, насколько СП уменьшает шум улицы. Шумоизоляционными считаются СП с Rw>33. Чем выше Rw – тем лучше шумоизоляция.

должны будут соответствовать коэффициенту энергосбережения:
2011 - 2015 годы Ro - 0,55-0,65
2016 - 2020 годы Ro - 0,85-1,15

Переход от коэффициента ГОСТовских окон 0,44 м²°C/Вт к новым требованиям заставит производителей оконного ПВХ профиля, оконных конструкций, флоат-стекла, стеклопакетов пересмотреть свою производственную программу и обяжет увеличить объемы производства продукции с более высокими коэффициентами теплопередачи и улучшенными свойствами по энергосбережению. Эти действия отразятся на увеличении потребительского спроса на энергосберегающие окна в ближнесрочной и долгосрочной перспективе. Согласно новому приказу, действующие на момент принятия требования к энергетической эффективности зданий должны будут пересматриваться не менее 1 раза в 5 лет в сторону снижения: не менее чем на 15% на период 2011-2015 гг. и еще на 30% в период 2016-2020 гг. и на 40% после 2020 г.

не знают о законе «Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты РФ».

Однако этот закон, касается непосредственно всех граждан России. Покупая пластиковые окна, многие до сих пор думают о том, как сэкономить и купить окна подешевле, при этом надеются на срок службы в среднем на 15-20 лет. И из-за незнания закона, люди продолжают активно покупать окна с коэффициентом теплопередачи который не превышает 0,54 м²°C/Вт., но уже через пять лет он не будет отвечать требованиям к теплосбережению, а значит, либо это больно ударит по кошельку в виде выплат за отопление, т.к. тарифы за коммунальные платежи по новым требованиям останутся на прежнем уровне, а все что будет превышать установленные нормы пойдет по завышенным платежам, что непременно отразится на ежемесячных счетах за квартиру, либо придется устанавливать новые окна, соответствующие теплосбережению

ПРОВЕРИТЬ?

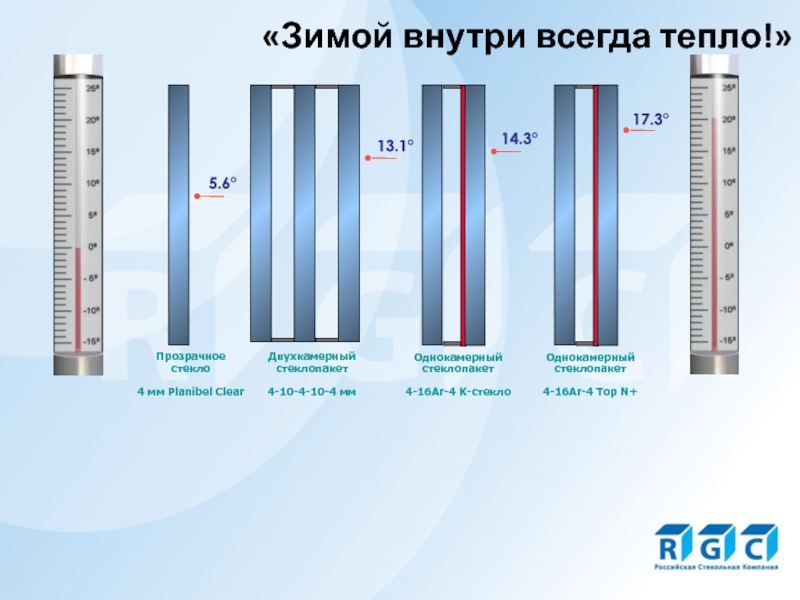

всегда тепло!»

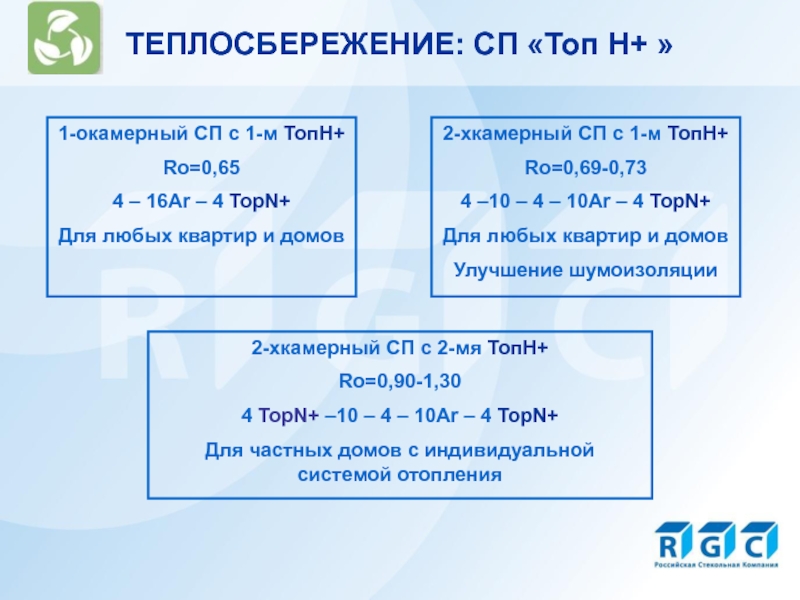

– 4 – 10Ar – 4 TopN+
Для частных домов с индивидуальной системой отопления

1-окамерный СП с 1-м ТопН+
Ro=0,65
4 – 16Ar – 4 TopN+
Для любых квартир и домов

2-хкамерный СП с 1-м ТопН+
Ro=0,69-0,73
4 –10 – 4 – 10Ar – 4 TopN+
Для любых квартир и домов
Улучшение шумоизоляции

Благодаря использованию энергосберегающей рамки уменьшается потеря тепла из помещения и обеспечивается улучшение микроклимата. Для производства энергосберегающей рамки (вместо традиционного алюминия) используется пластик (поликарбонат) плюс нержавеющая сталь. Теплопроводность стали в 10 раз, а пластика в 1000 раз ниже теплопроводности алюминия.

Материал рамки обеспечивает ряд свойств, обеспечивающих больший комфорт в помещении:
Дополнительная теплозащита. Снижение теплопотерь.
Препятствие возникновению сквозняков
Препятствие промерзанию и запотеванию окон
Увеличение надежности конструкции (актуально для окон большого размера)
Более эстетичный внешний вид
Возможность выбора понравившегося цвета*

Варианты цвета рамки: черный, темно- и светло-серый

Коричневый цвет рамки для деревянных окон

* В наличии на складе рамка черного, светло- и темно-серого цвета в размере 10, 14, 16мм. Остальные рамки возможны под заказ.

Актуальность теплосбережения вызвана постоянно растущими ценами на электроэнергию и вводом Федерального Закона «Об энергосбережении». Закон устанавливает нормативы потребления энергетических ресурсов зданиями. В зависимости от отнесения здания к тому или иному классу энергоэффективности, будут устанавливаться тарифы на электроэнергию и отопление. Тарифы для зданий с более низкой энергоэффективностью будут выше.

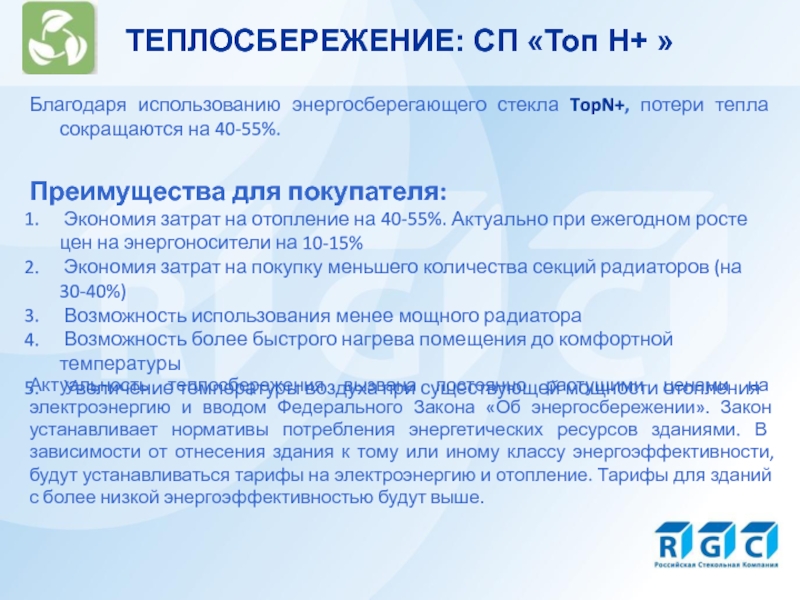

Благодаря использованию энергосберегающего стекла TopN+, потери тепла сокращаются на 40-55%.

Преимущества для покупателя:
Экономия затрат на отопление на 40-55%. Актуально при ежегодном росте цен на энергоносители на 10-15%
Экономия затрат на покупку меньшего количества секций радиаторов (на 30-40%)
Возможность использования менее мощного радиатора
Возможность более быстрого нагрева помещения до комфортной температуры
Увеличение температуры воздуха при существующей мощности отопления

электроэнергии на отопление 1 кв.м. доходит до 500 кВт*ч

Для Швеции и Финляндии среднее значение расхода электроэнергии на отопление 1 м.кв. составляет 135 кВт*ч

* До 90% остекления выполнено с Low-E стеклом

руб/кВт*ч

Средняя тарифная ставка на 2012 составит 2,52 руб/кВт*ч

МИНИСТЕРСТВО ЭКОНОМИКИ РФ

Источник: Ю.А. Матросов. Энергосбережение в зданиях. Проблемы и пути решения. НИИСФ РААСН. М., 2008.

Рост тарифов на элекроэнергию:

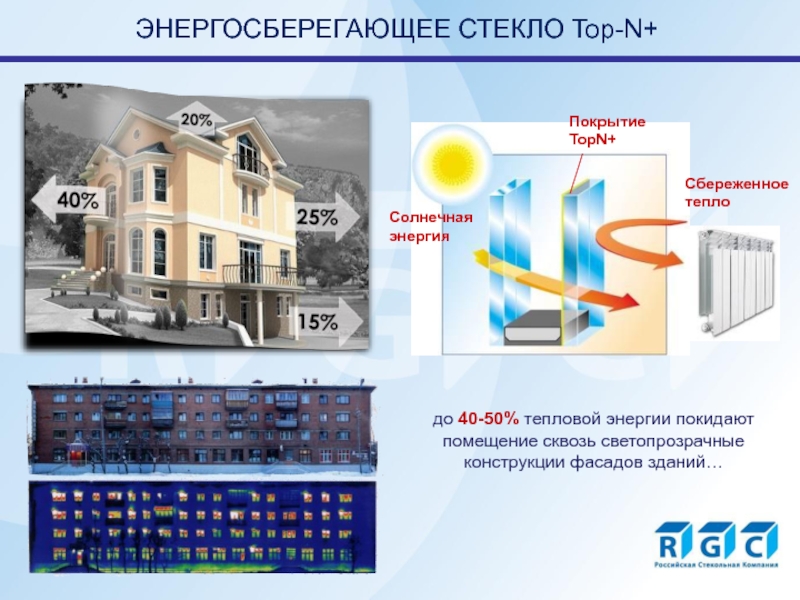

фасадов зданий…

Сбереженное тепло

Солнечная энергия

Покрытие TopN+

500 кВт*ч доля низкоэмиссионного стекла менее 10%
Удельный расход электроэнергии на отопление 1 кв.м. в среднем для Швеции = 135 кВт*ч
схожие климатические условия, доля низкоэмиссионного стекла более 90%

Разница = 365 кВт*ч

Тариф на электроэнергию на 2012 составит в среднем около 2.52 руб/кВт*ч
Тариф на газ на 2012 составит в среднем около 0.6 руб/кВт*ч

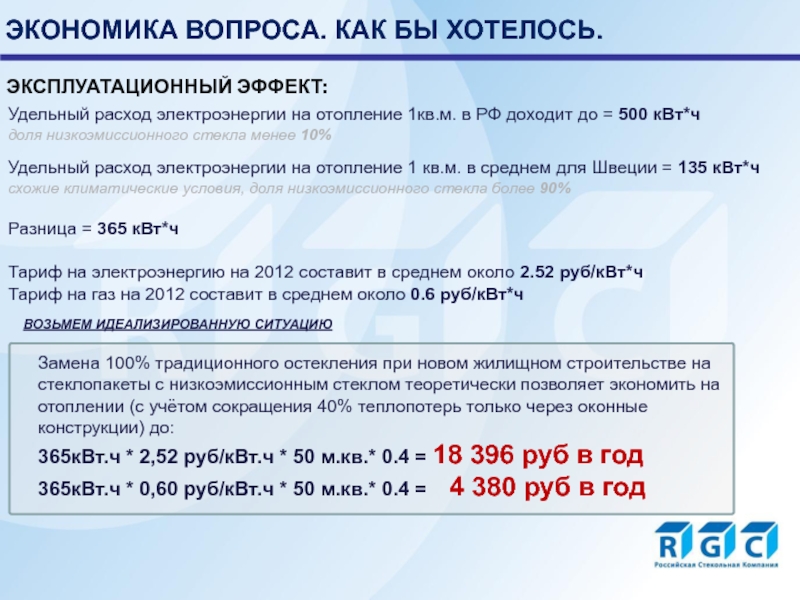

ЭКОНОМИКА ВОПРОСА. КАК БЫ ХОТЕЛОСЬ.

ЭКСПЛУАТАЦИОННЫЙ ЭФФЕКТ:

ВОЗЬМЕМ ИДЕАЛИЗИРОВАННУЮ СИТУАЦИЮ

теплопередаче 0,17 м2*°С/Вт

Двухкамерный стеклопакет 4М1-10-4М1-10-4М1
Сопротивление теплопередаче 0,47 м2*°С/Вт

Однокамерный стеклопакет 4М1-16Ar-4М1 сопротивление теплопередаче 0,64 м2*°С/Вт

Двухкамерный стеклопакет 4М1-16Ar-4M1-16Ar
сопротивление теплопередаче 0,83 м2*°С/Вт

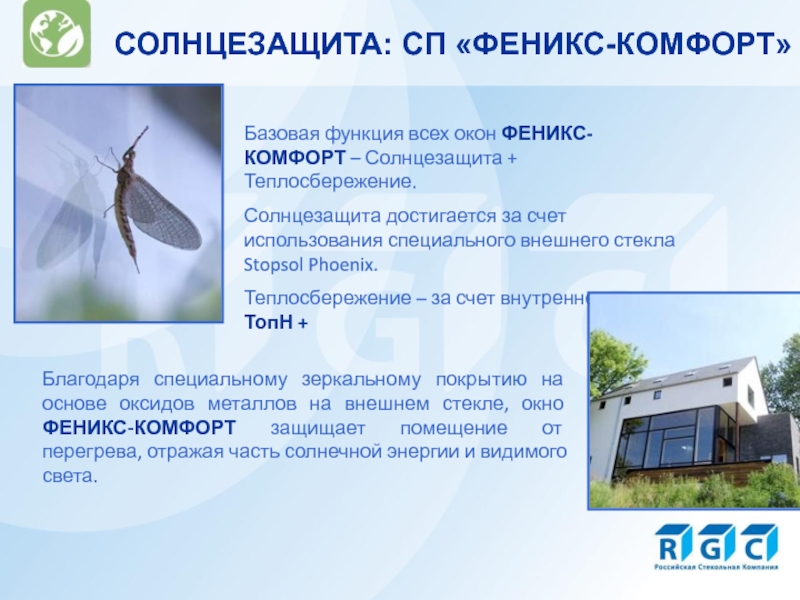

Базовая функция всех окон ФЕНИКС-КОМФОРТ – Солнцезащита + Теплосбережение.
Солнцезащита достигается за счет использования специального внешнего стекла Stopsol Phoenix.
Теплосбережение – за счет внутреннего стекла ТопН +

Благодаря специальному зеркальному покрытию на основе оксидов металлов на внешнем стекле, окно ФЕНИКС-КОМФОРТ защищает помещение от перегрева, отражая часть солнечной энергии и видимого света.

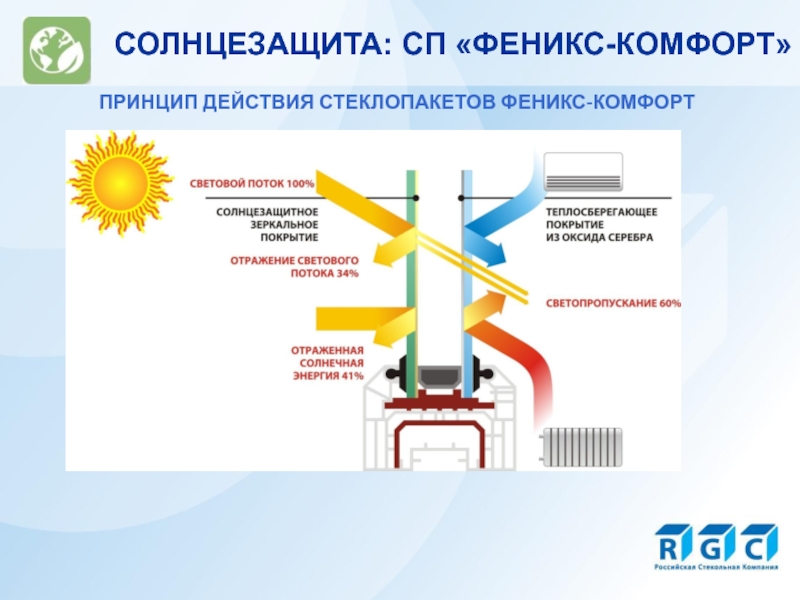

ПРИНЦИП ДЕЙСТВИЯ СТЕКЛОПАКЕТОВ ФЕНИКС-КОМФОРТ

всегда прохладно!»

Окна ФЕНИКС-КОМФОРТ обеспечивают длительное время сохранения прохлады в помещении в жаркую погоду и помогают экономить на кондиционировании.

Преимущества для покупателя:
экономия затрат на электроэнергию для кондиционирования воздуха 25-30%
экономия затрат на покупку меньшего количества кондиционеров для оснащения дома
возможность включать кондиционер не на полную мощность (сокращение шума)
увеличение времени сохранения прохлады в доме на 1,5-2 часа

расход электроэнергии на отопление 50 кв.м. = 6 кВт


Тариф на электроэнергию на 2012 составит в среднем около 2.52 руб/кВт*ч

Экономия при использовании солнцезащитного окна – 30%

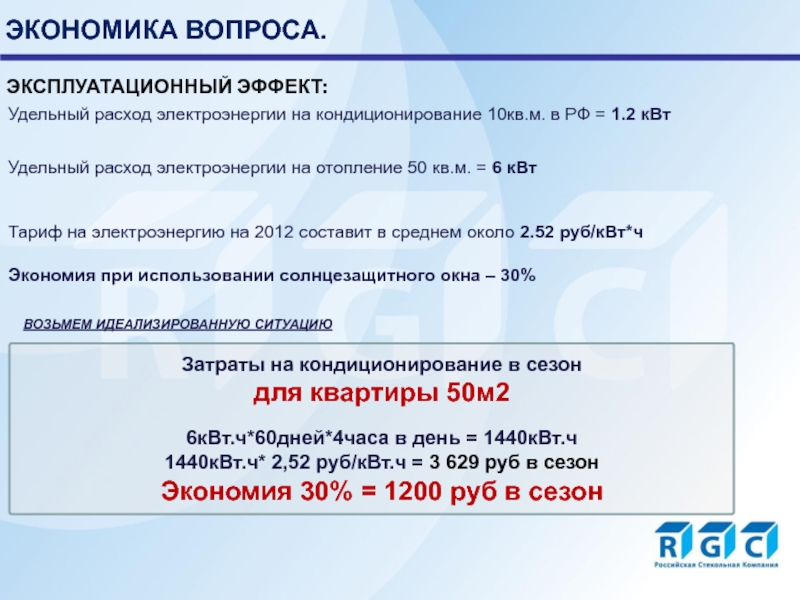

ЭКОНОМИКА ВОПРОСА.

ЭКСПЛУАТАЦИОННЫЙ ЭФФЕКТ:

ВОЗЬМЕМ ИДЕАЛИЗИРОВАННУЮ СИТУАЦИЮ

Легкая зеркальность внешнего стекла в окне ФЕНИКС-КОМФОРТ обеспечивает защиту от посторонних взглядов в дневное время и предоставляет возможность не зашторивать окна.

Сохранение прозрачности изнутри помещения при этом дает больший комфорт нахождению дома.

Эксклюзивный внешний вид новому зданию придаст остекление всего блока лоджий окнами ФЕНИКС-КОМФОРТ.
К тому же дополнительная зеркальность окон дает возможность размещения любых вещей на лоджии, не портя внешний вид улицы. Со стороны улицы не будет видно ни развешенного белья, ни убранных на зиму лыж!
Кроме прозрачного присутствуют: бронзовый, зеленый и серый цвета

4 TopN+

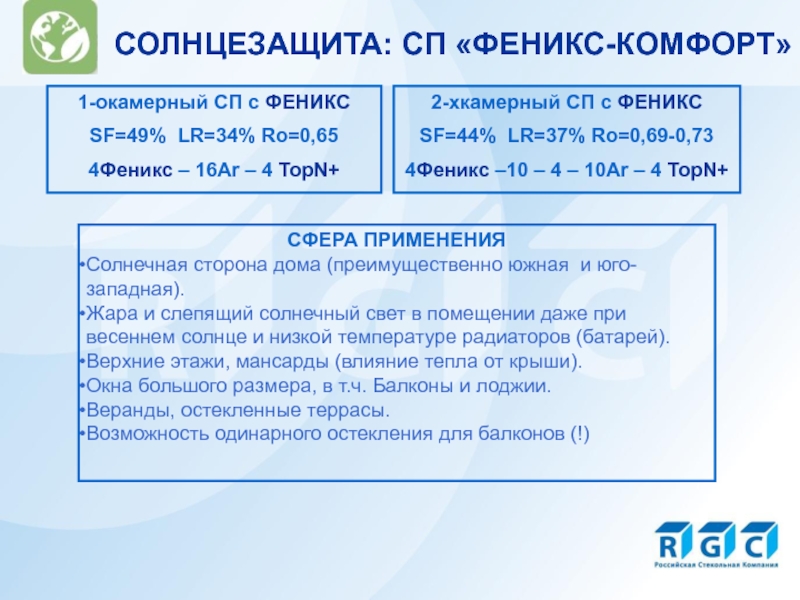

2-хкамерный СП с ФЕНИКС
SF=44% LR=37% Ro=0,69-0,73
4Феникс –10 – 4 – 10Ar – 4 TopN+

СФЕРА ПРИМЕНЕНИЯ
Солнечная сторона дома (преимущественно южная и юго-западная).
Жара и слепящий солнечный свет в помещении даже при весеннем солнце и низкой температуре радиаторов (батарей).
Верхние этажи, мансарды (влияние тепла от крыши).
Окна большого размера, в т.ч. Балконы и лоджии.
Веранды, остекленные террасы.
Возможность одинарного остекления для балконов (!)

последовательности на стекло Stopray Neo.
Одновременное отражение избыточного солнечного тепла снаружи и отражение тепла от радиаторов и батарей внутрь помещения.
Работает как 2 стекла: Солнцезащитное + Теплосберегающее
Используется только в составе СП покрытием внутрь

Нейтральный оттенок
серо-голубой

Легкое отражение

тепла

– 4

2-хкамерный СП с НЕО 7
SF=36 LT=56% Ro=0,69-0,73
4НЕО – 10Ar – 4 – 10 – 4

2-хкамерный СП с НЕО 7 и ТопН+
SF=33% LT=54% Ro=0,90-1,30
4НЕО – 10Ar – 4 – 10Ar – 4 ТопН+

с местами возле стадионов, популярных мест тусовок

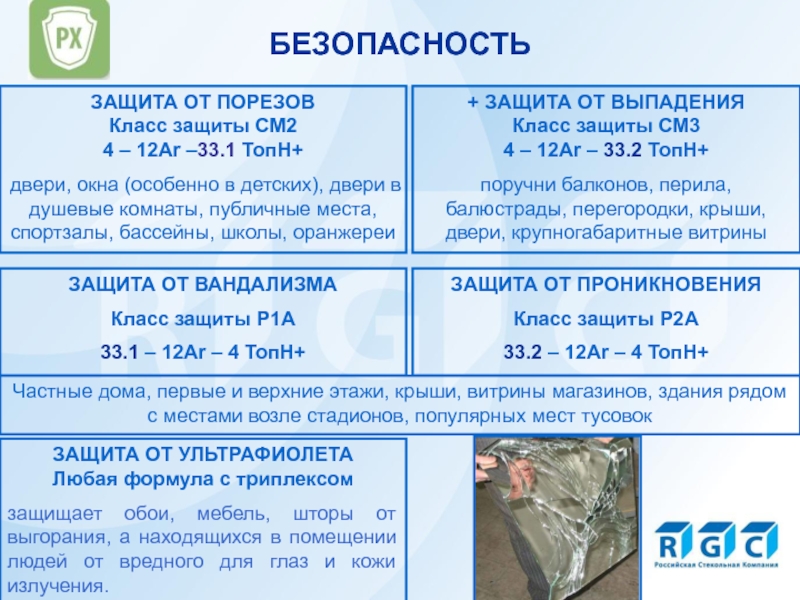

ЗАЩИТА ОТ ПОРЕЗОВ
Класс защиты СМ2
4 – 12Ar –33.1 ТопН+
двери, окна (особенно в детских), двери в душевые комнаты, публичные места, спортзалы, бассейны, школы, оранжереи

+ ЗАЩИТА ОТ ВЫПАДЕНИЯ
Класс защиты СМ3
4 – 12Ar – 33.2 ТопН+
поручни балконов, перила, балюстрады, перегородки, крыши, двери, крупногабаритные витрины

ЗАЩИТА ОТ ВАНДАЛИЗМА
Класс защиты Р1А
33.1 – 12Ar – 4 ТопН+

ЗАЩИТА ОТ ПРОНИКНОВЕНИЯ
Класс защиты Р2А
33.2 – 12Ar – 4 ТопН+

ЗАЩИТА ОТ УЛЬТРАФИОЛЕТА
Любая формула с триплексом
защищает обои, мебель, шторы от выгорания, а находящихся в помещении людей от вредного для глаз и кожи излучения.

приобретают дополнительно и ударозащитные свойства. Для улучшения шумозащиты возможно также заполнение стеклопакета тяжелым газом  SF 6 (гексофторидсеры) и применение стекол различной толщины.

TopN+

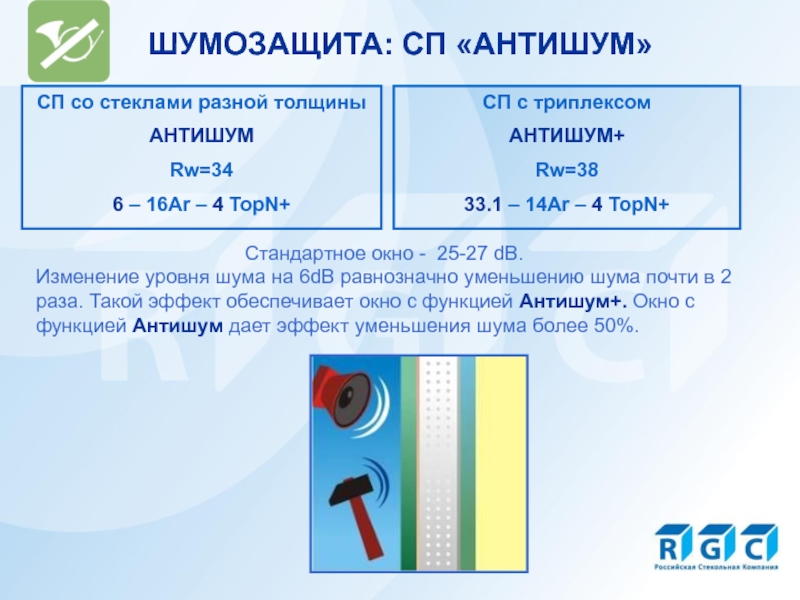

СП с триплексом
АНТИШУМ+
Rw=38
33.1 – 14Ar – 4 TopN+

Стандартное окно - 25-27 dB.
Изменение уровня шума на 6dB равнозначно уменьшению шума почти в 2 раза. Такой эффект обеспечивает окно с функцией Антишум+. Окно с функцией Антишум дает эффект уменьшения шума более 50%.

надежности и долговечности конструкции. Конструкция получается жестче. Есть возможность собирать конструкцию без использования крестовых соединений.

 Профиль Baviera

 Профиль Venezia
