Системы сбора и транспорта нефти и газа презентация

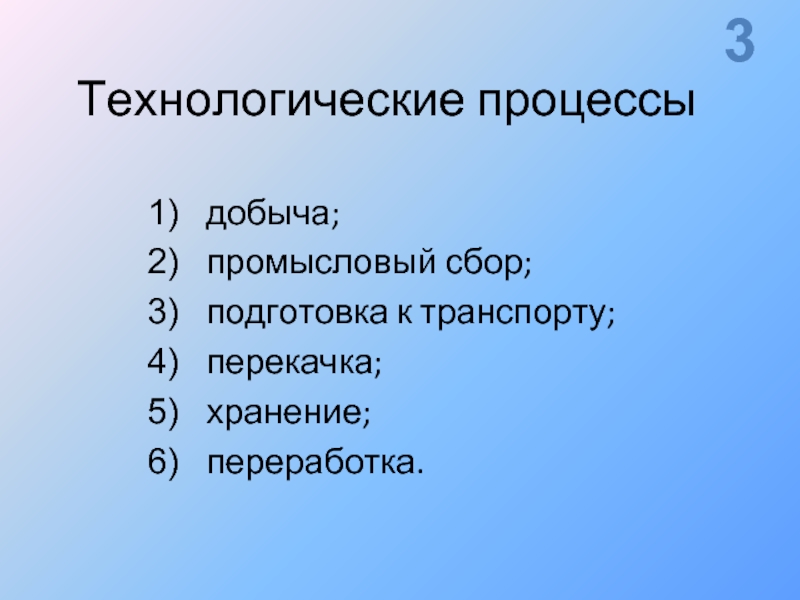

с индивидуальными установками;
2) с групповыми установками.
2. По качеству перекачиваемой среды:
1) однотрубные (совместный сбор нефти и газа);
2) двухтрубные (раздельный нефти и газа).
3. По степени заполнения трубы:
1) самотечные
- свободносамотечные;
- напорносамотечные;
2) напорные.

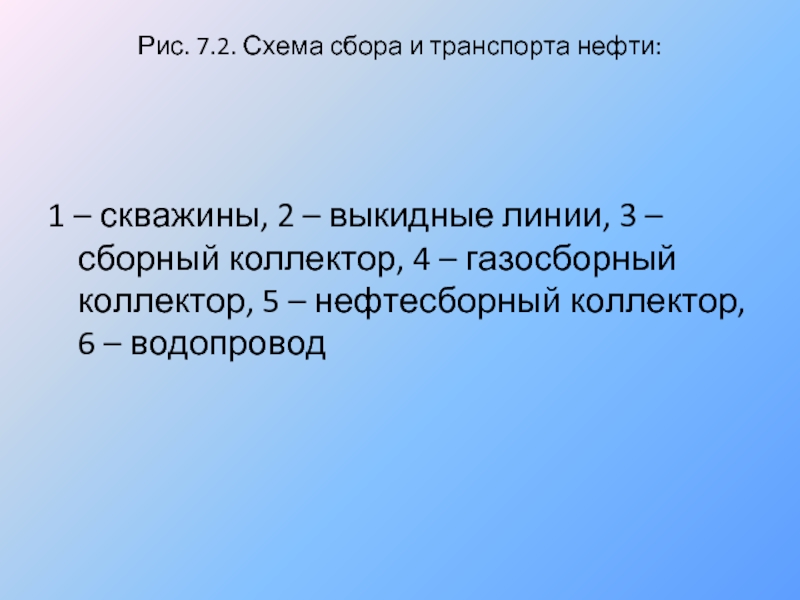

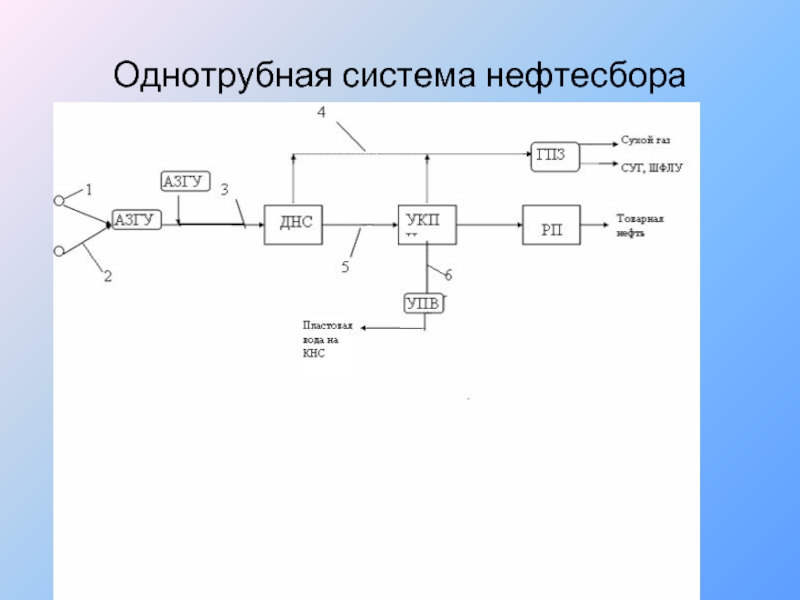

– выкидные линии, 3 – сборный коллектор, 4 – газосборный коллектор, 5 – нефтесборный коллектор, 6 – водопровод

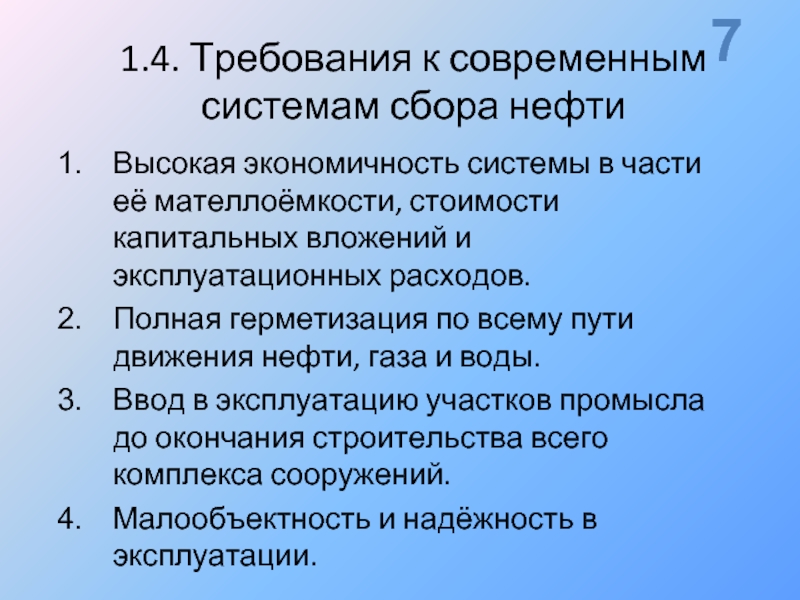

её мателлоёмкости, стоимости капитальных вложений и эксплуатационных расходов.
Полная герметизация по всему пути движения нефти, газа и воды.
Ввод в эксплуатацию участков промысла до окончания строительства всего комплекса сооружений.
Малообъектность и надёжность в эксплуатации.

7

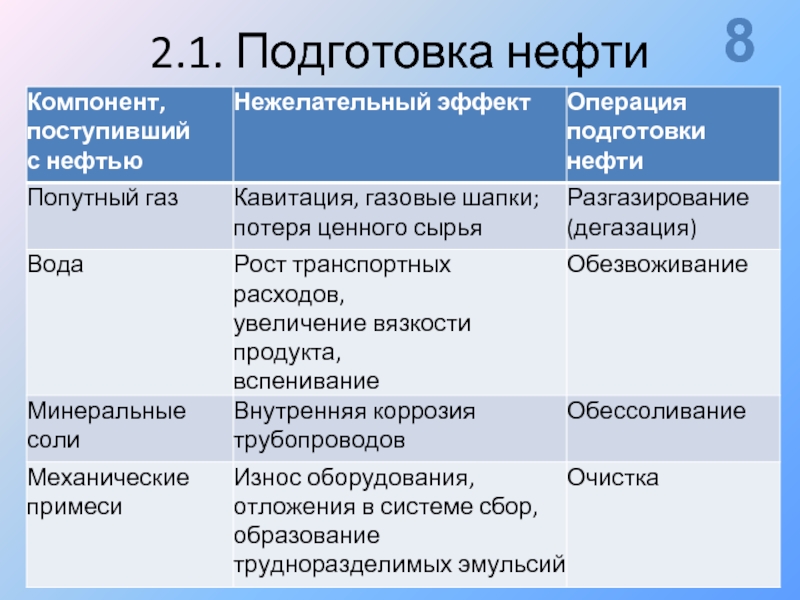

пространстве:
цилиндрические;
сферические;
вертикальные;
горизонтальные;
наклонные.

9

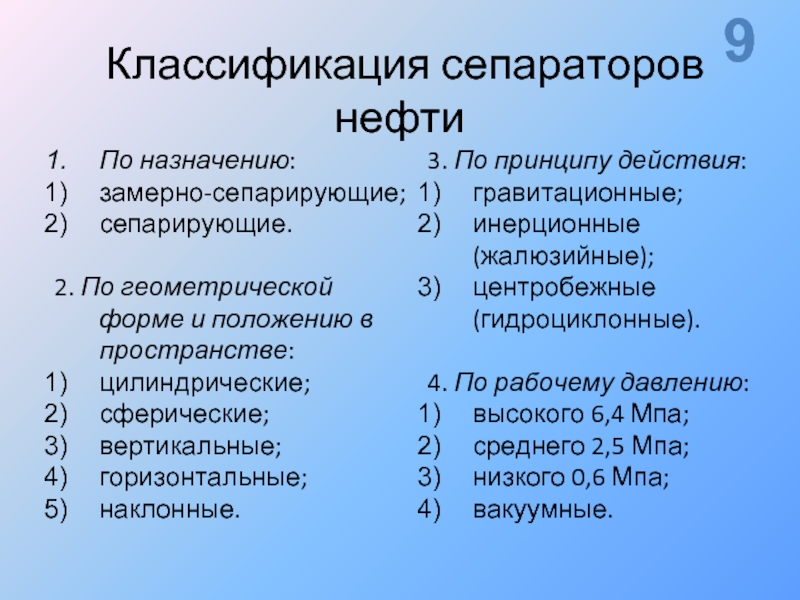

3. По принципу действия:
гравитационные;
инерционные (жалюзийные);
центробежные (гидроциклонные).

4. По рабочему давлению:
высокого 6,4 Мпа;
среднего 2,5 Мпа;
низкого 0,6 Мпа;
вакуумные.

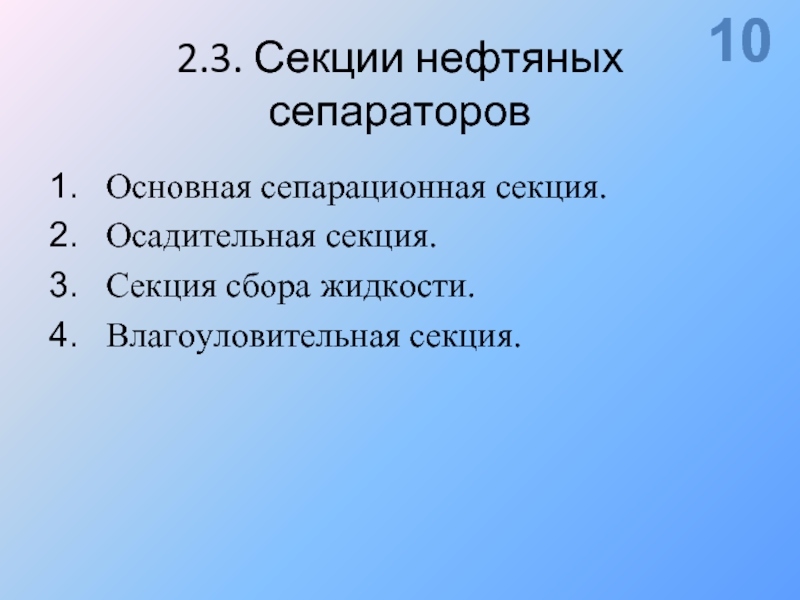

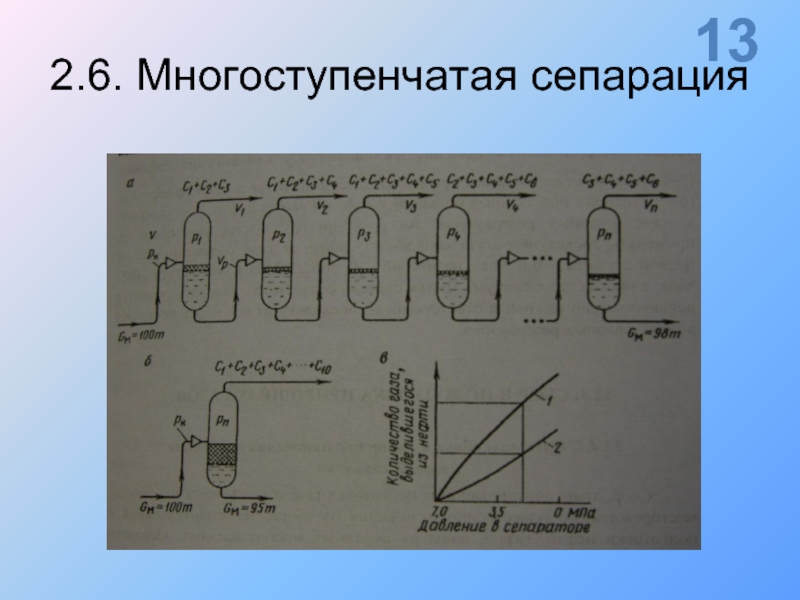

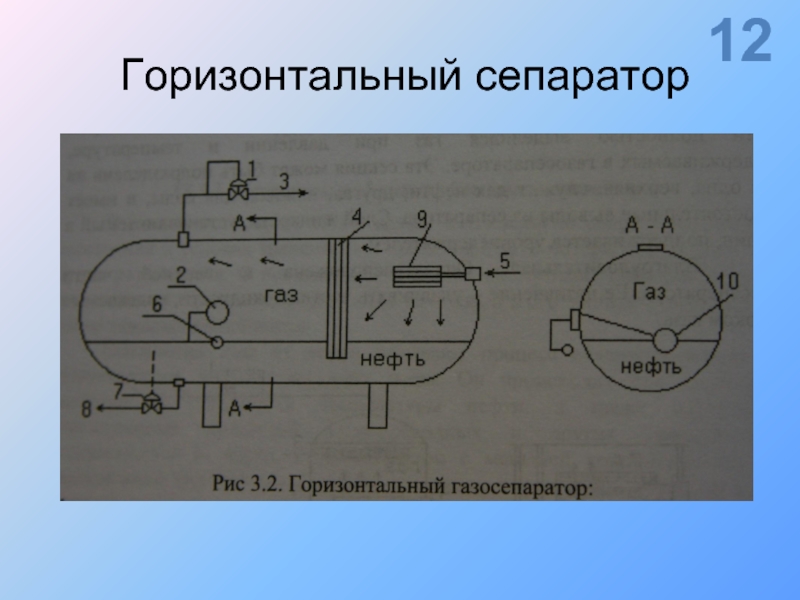

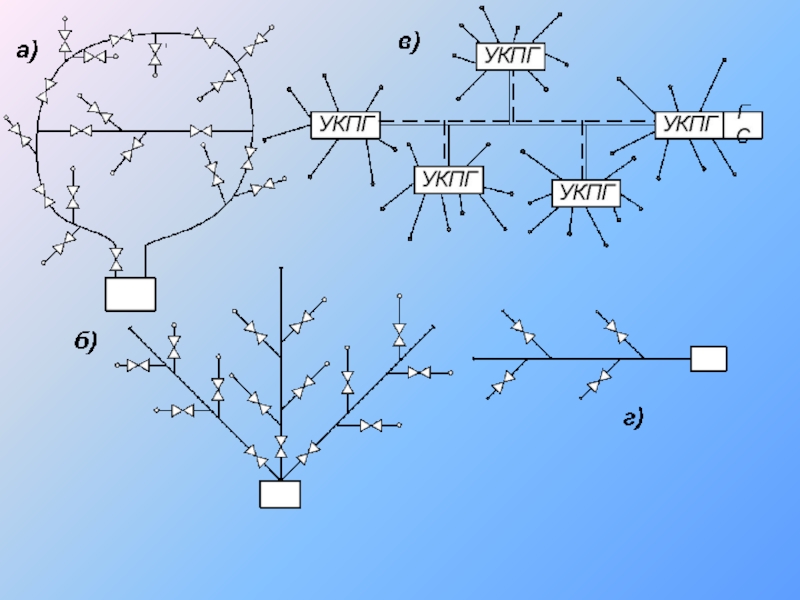

в – групповая; г – линейная

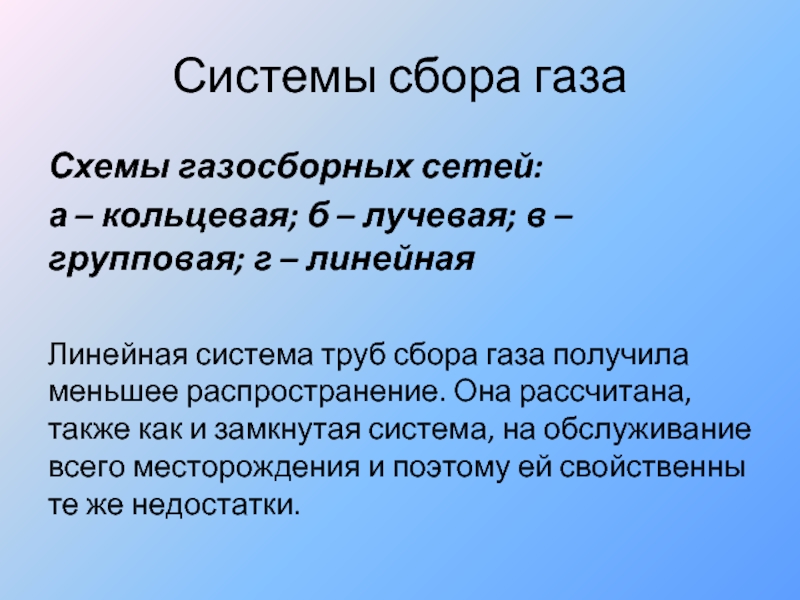

Линейная система труб сбора газа получила меньшее распространение. Она рассчитана, также как и замкнутая система, на обслуживание всего месторождения и поэтому ей свойственны те же недостатки.
