Системы хранения данных презентация

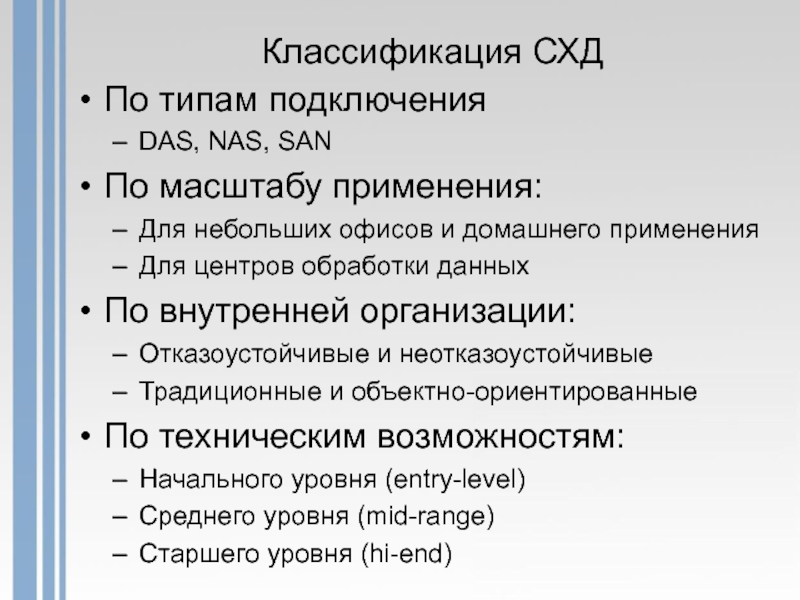

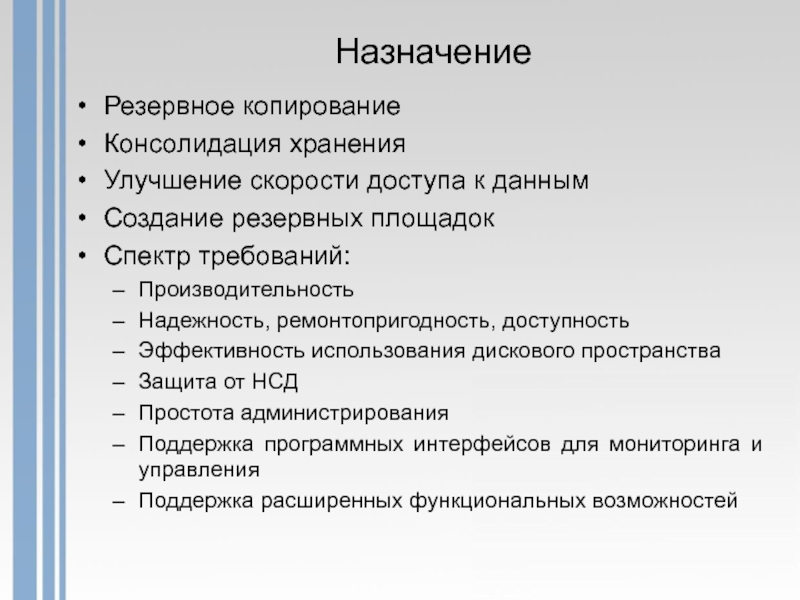

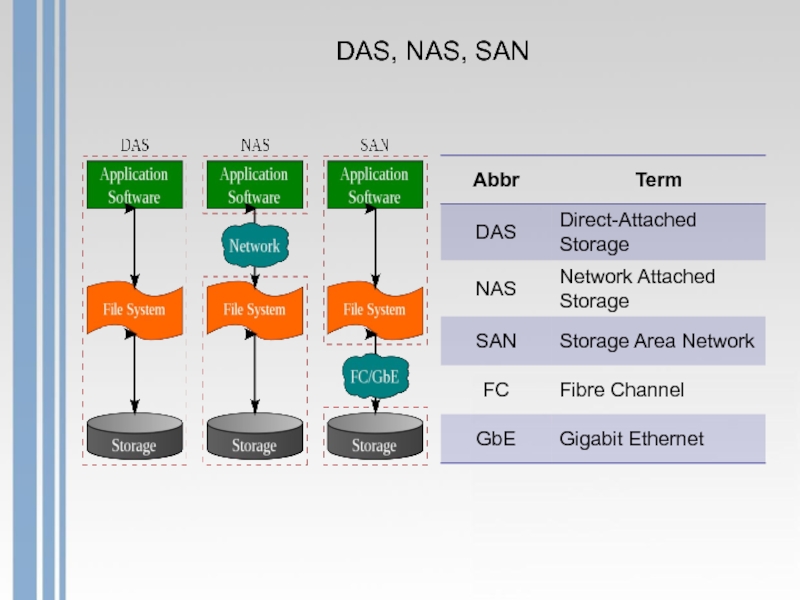

Cache

Жесткие диски

Cache

Жесткие диски

ПЕРЕУПОРЯДОЧИВАНИЕ ЗАПРОСОВ

Cache

Жесткие диски

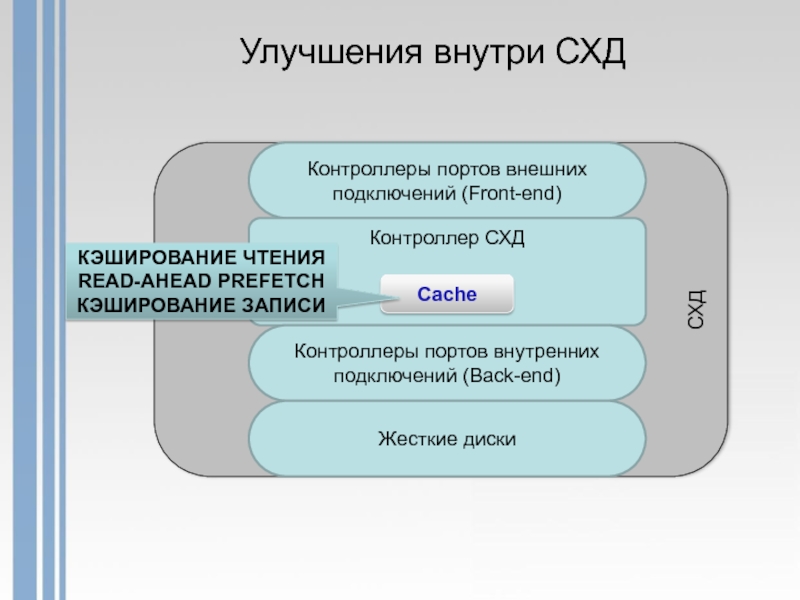

КЭШИРОВАНИЕ ЧТЕНИЯ

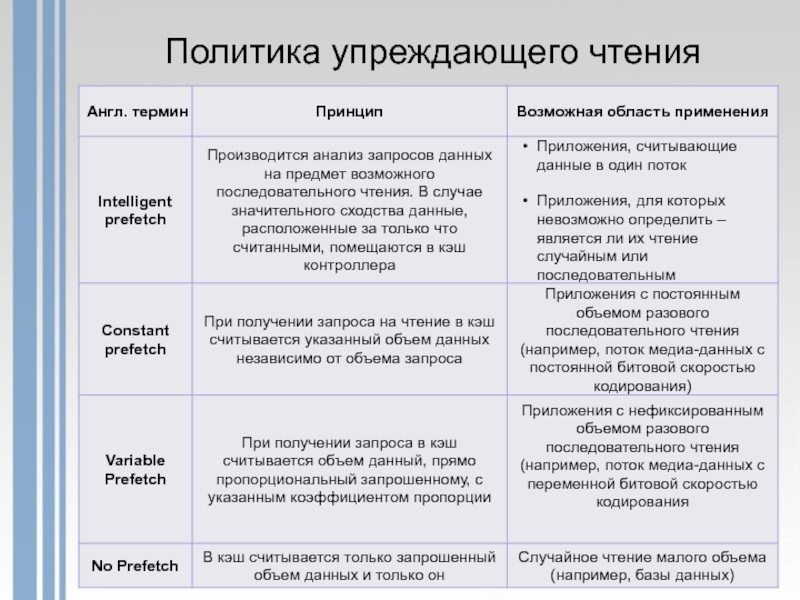

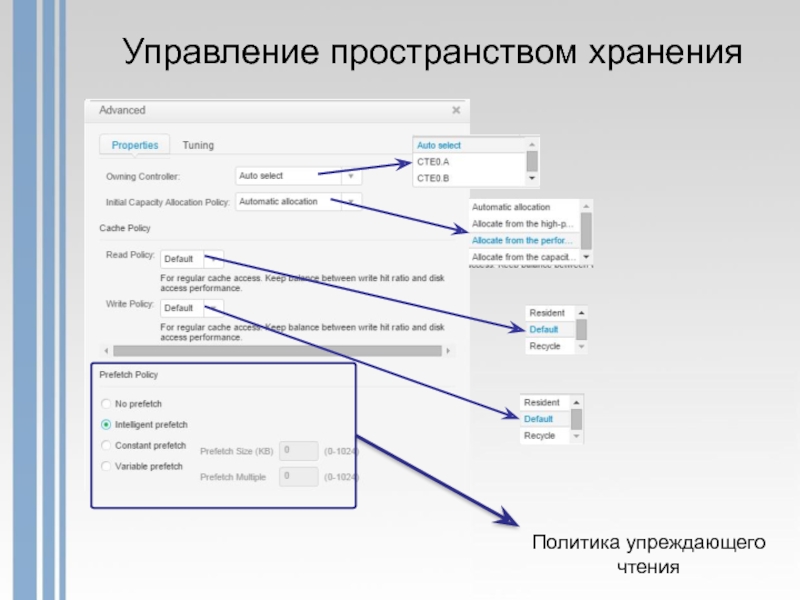

READ-AHEAD PREFETCH

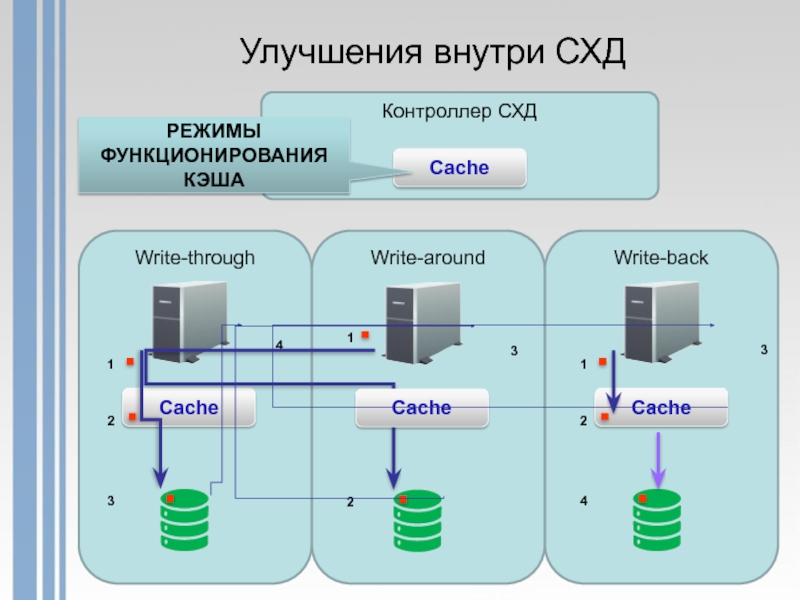

КЭШИРОВАНИЕ ЗАПИСИ

Cache

Жесткие диски

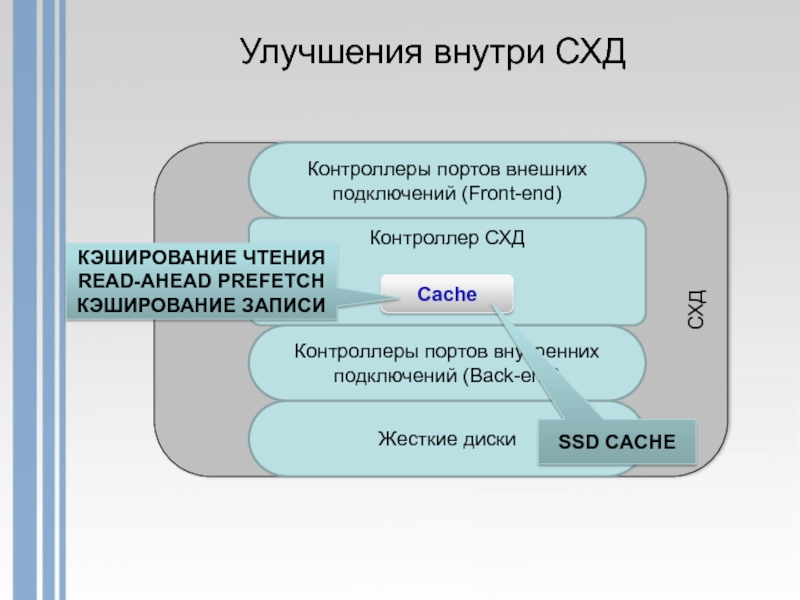

КЭШИРОВАНИЕ ЧТЕНИЯ
READ-AHEAD PREFETCH
КЭШИРОВАНИЕ ЗАПИСИ

SSD CACHE

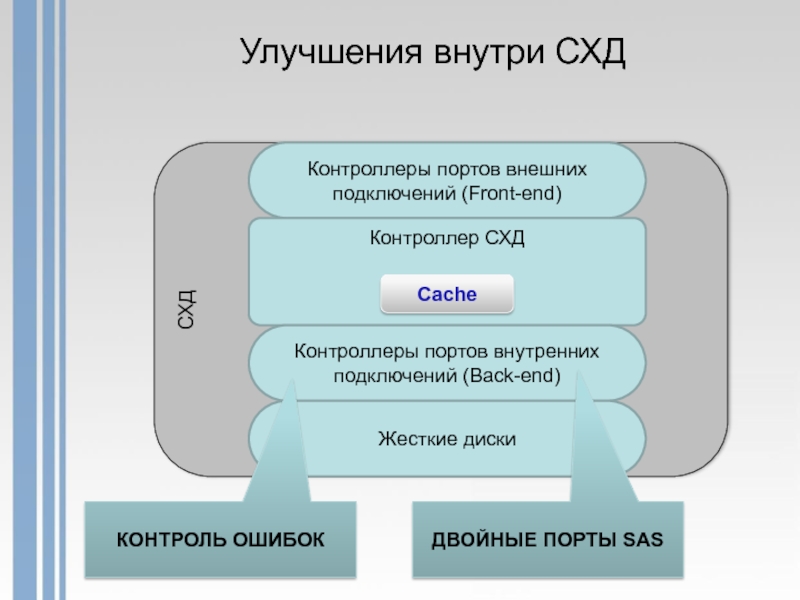

Cache

Жесткие диски

КОНТРОЛЬ ОШИБОК

ДВОЙНЫЕ ПОРТЫ SAS

Cache

Жесткие диски

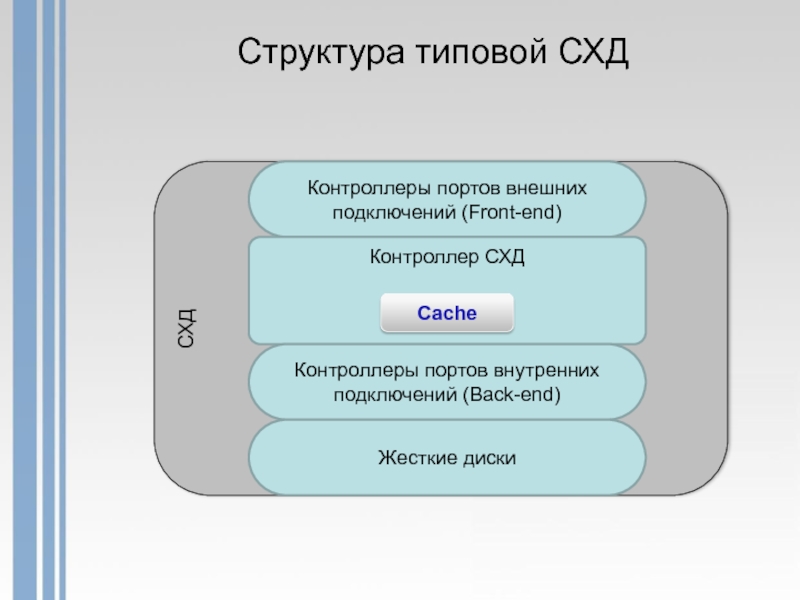

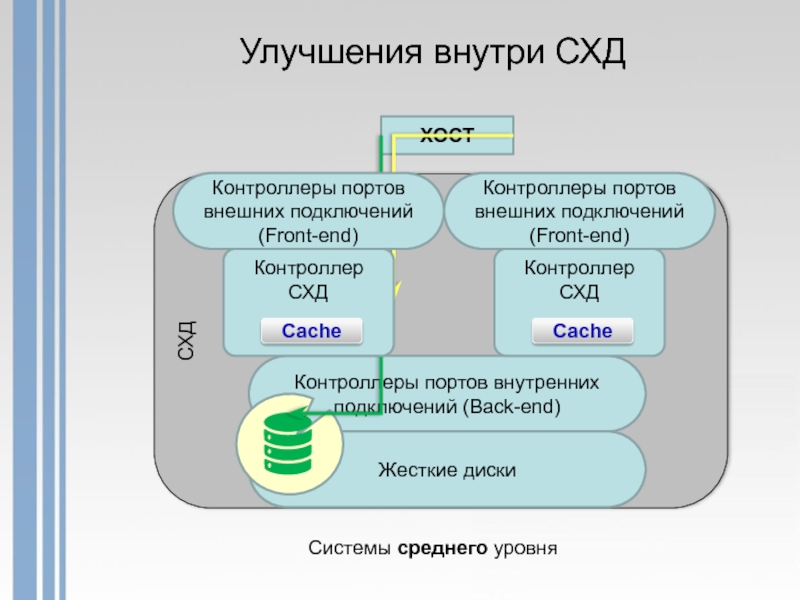

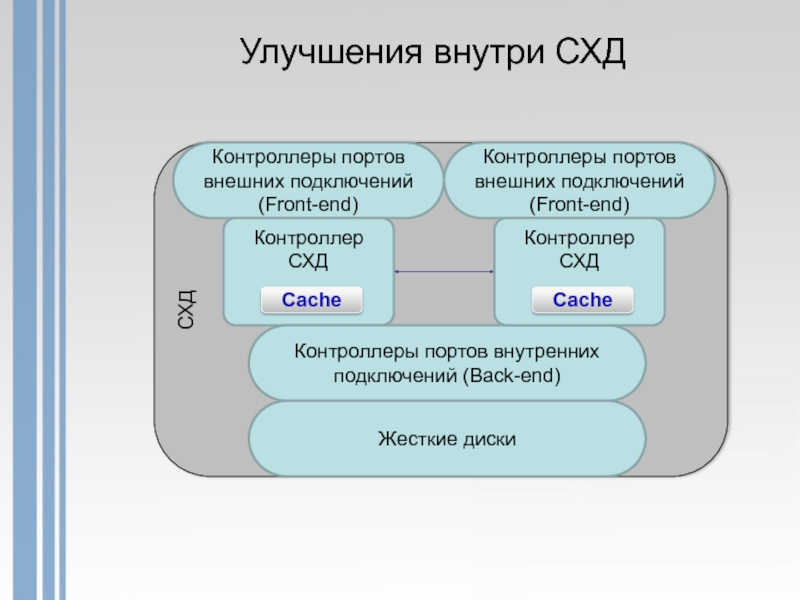

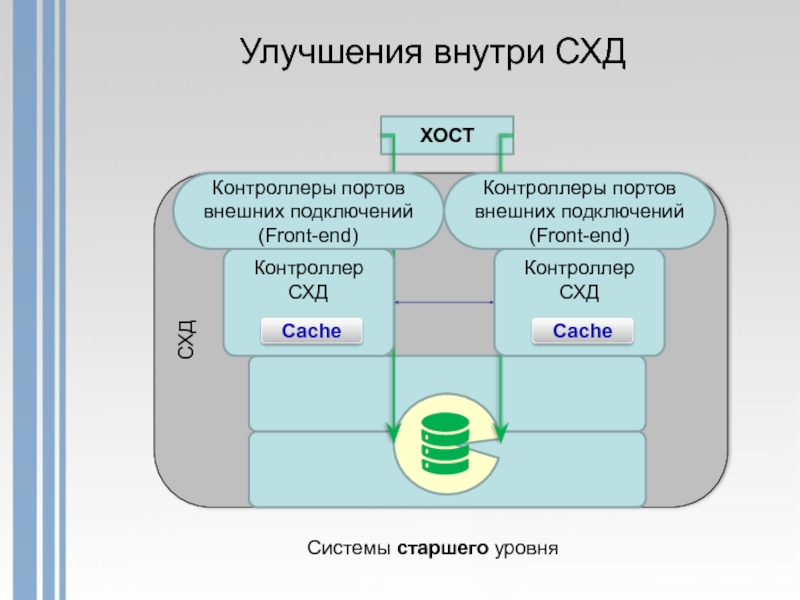

Контроллеры портов внешних подключений (Front-end)

Контроллер СХД

Cache

Контроллер СХД

Cache

Контроллеры портов внешних подключений (Front-end)

Контроллер СХД

Cache

Контроллер СХД

Cache

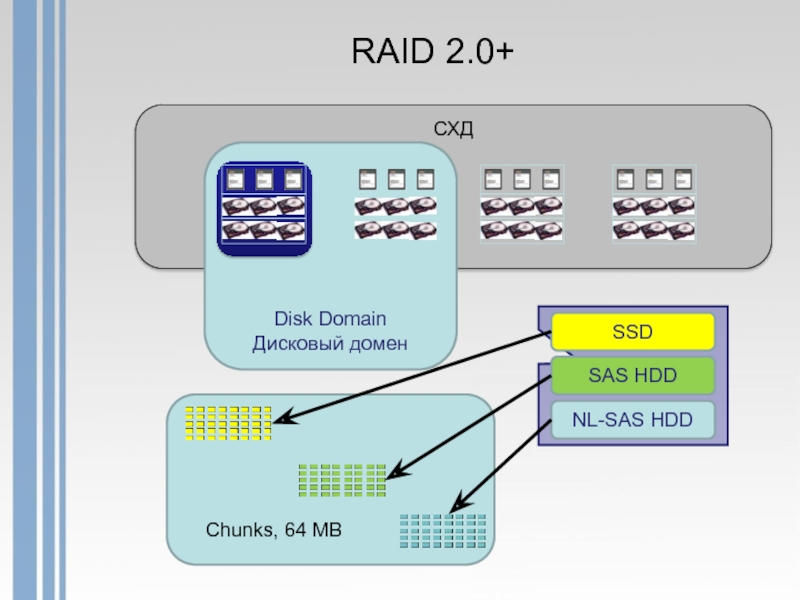

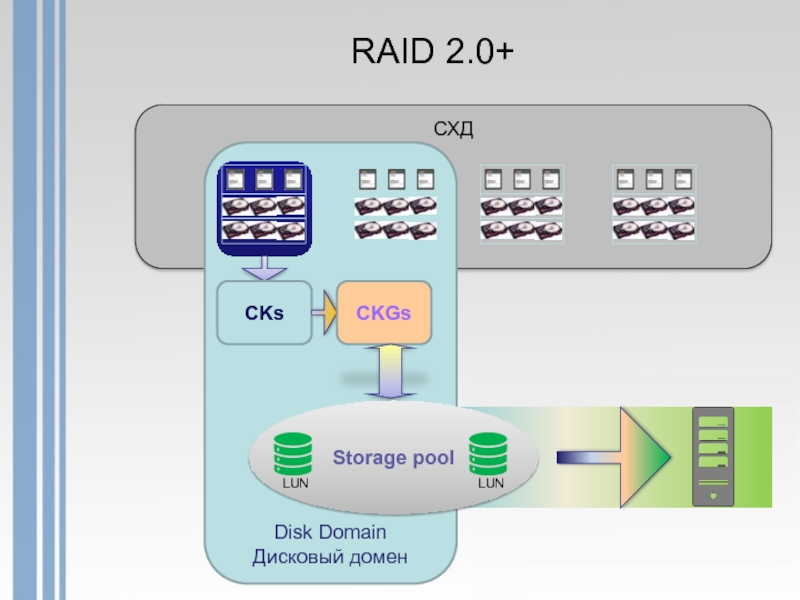

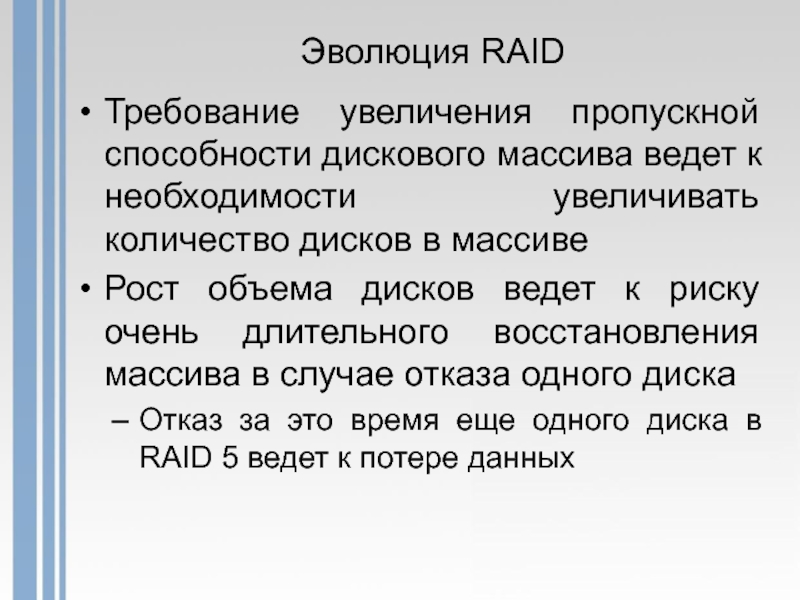

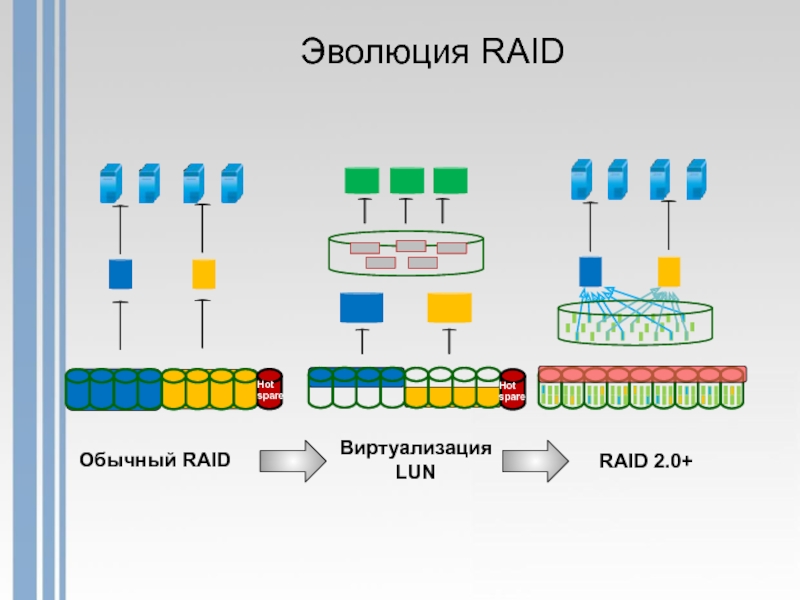

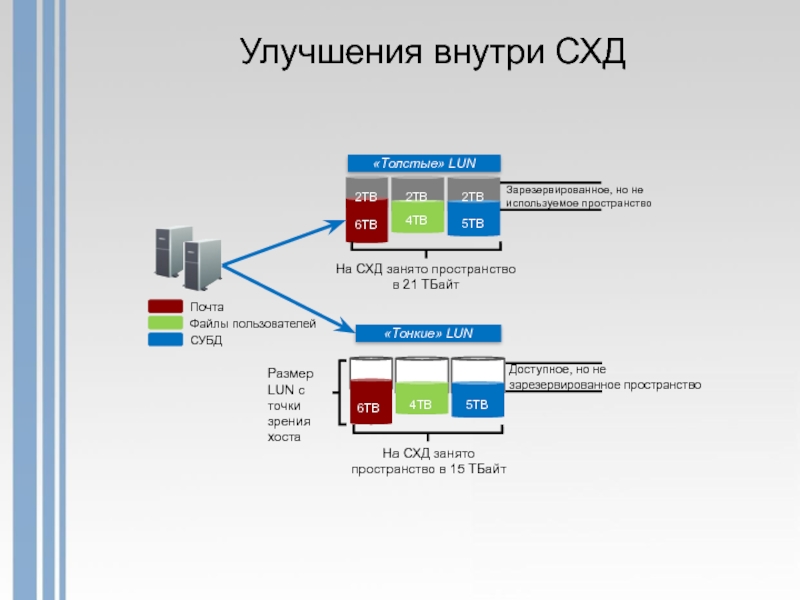

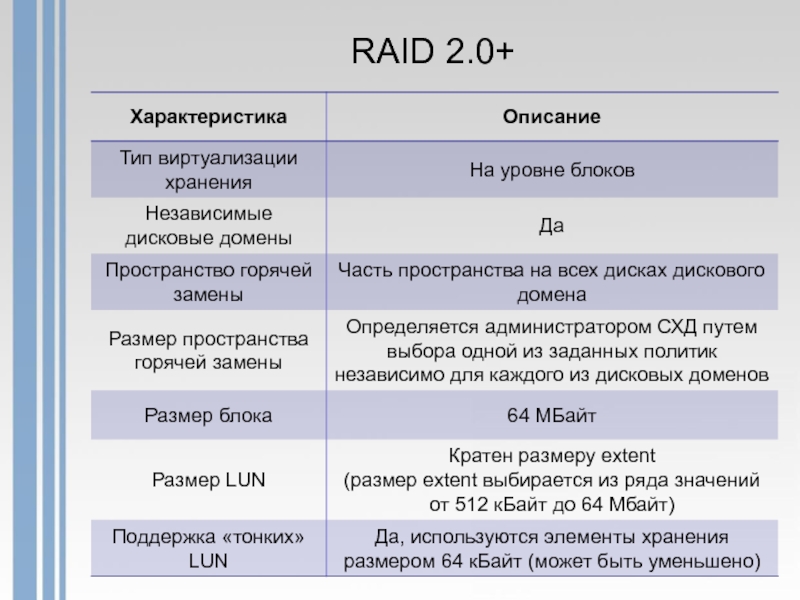

2TB

2TB

2TB

6TB

5TB

4TB

Доступное, но не зарезервированное пространство

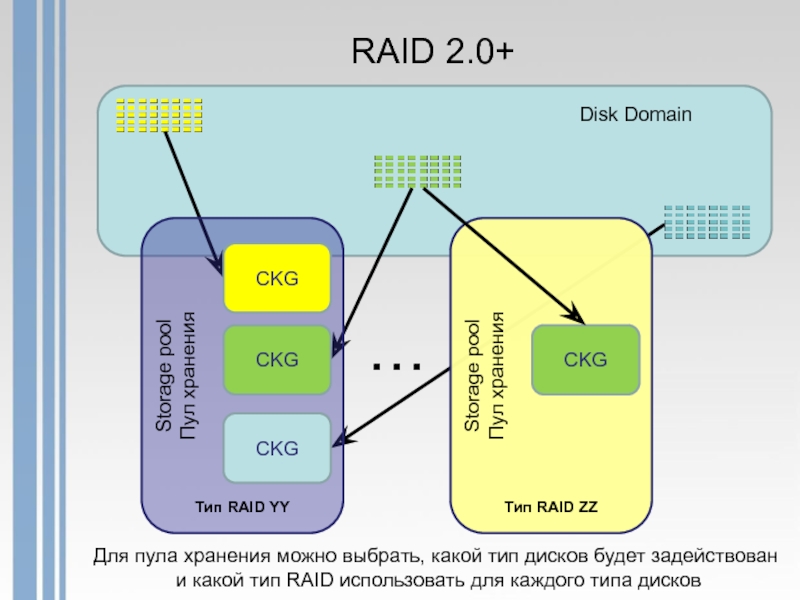

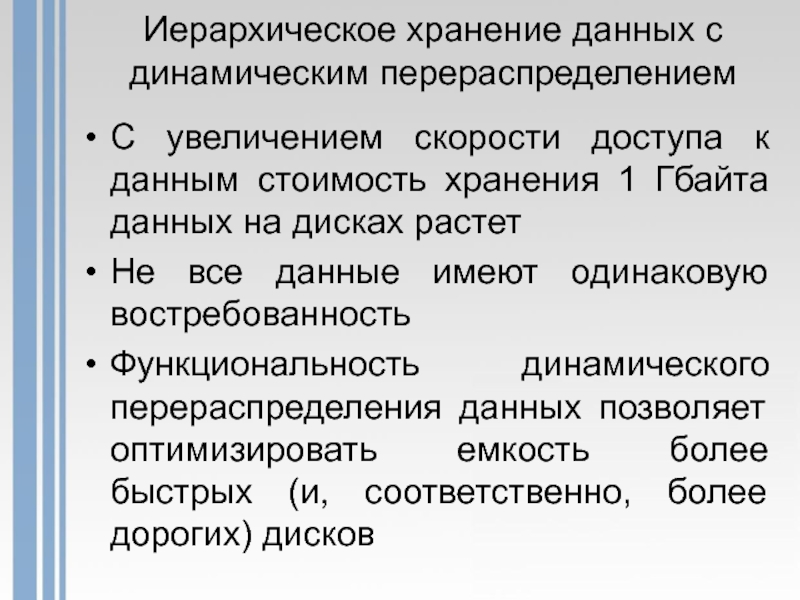

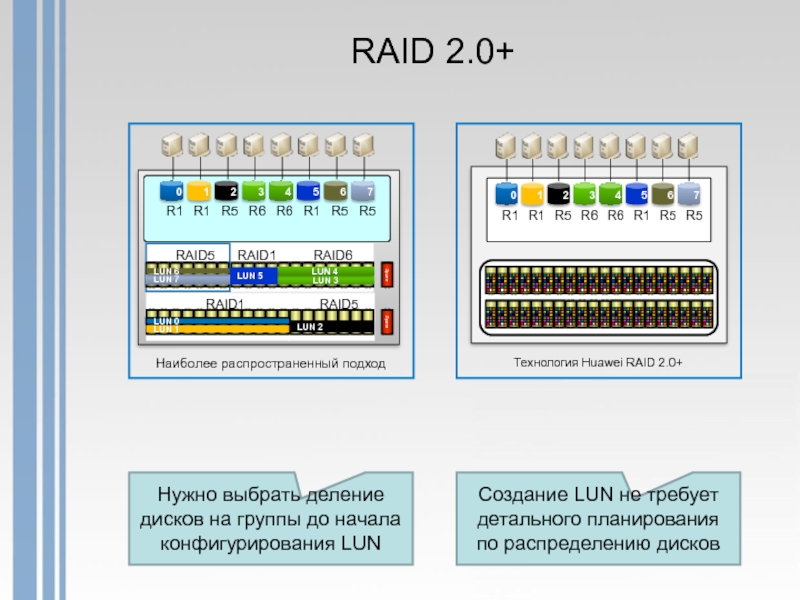

Создание LUN не требует детального планирования по распределению дисков

Тот же уровень скорости ввода-вывода может быть достигнут на меньшем количестве дисков

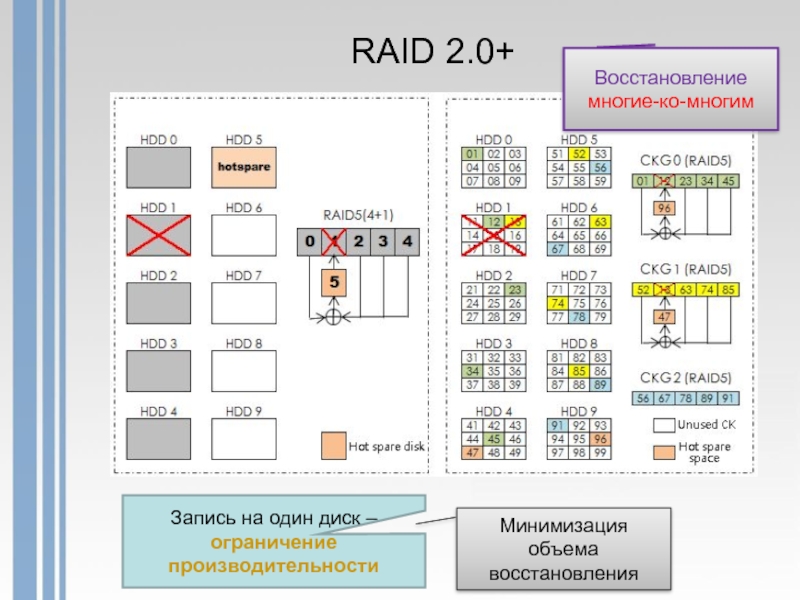

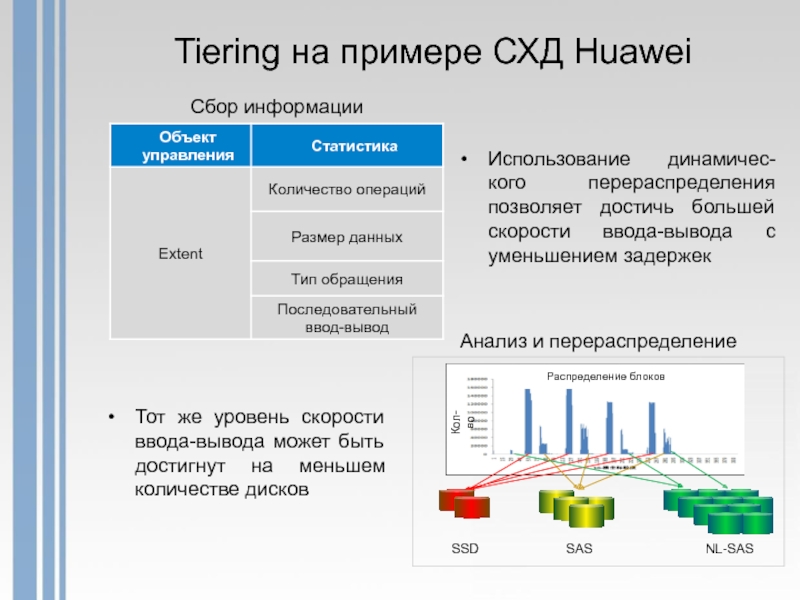

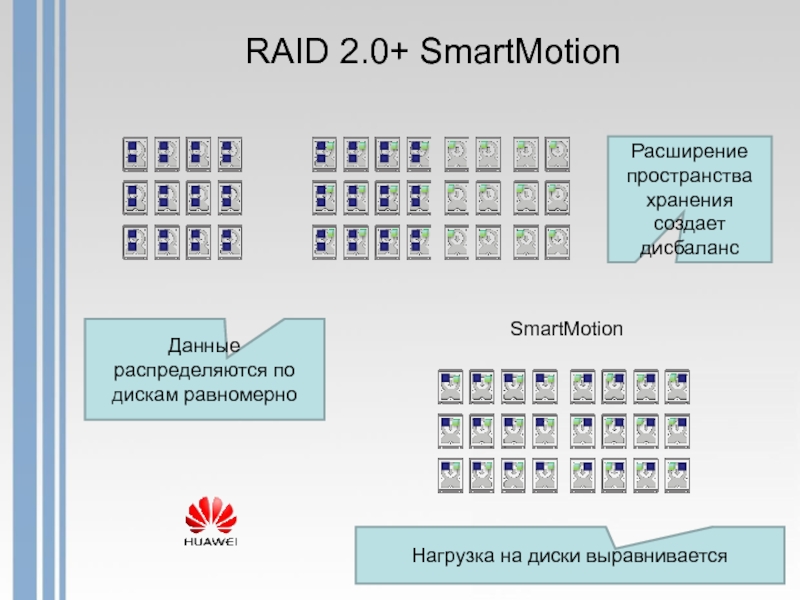

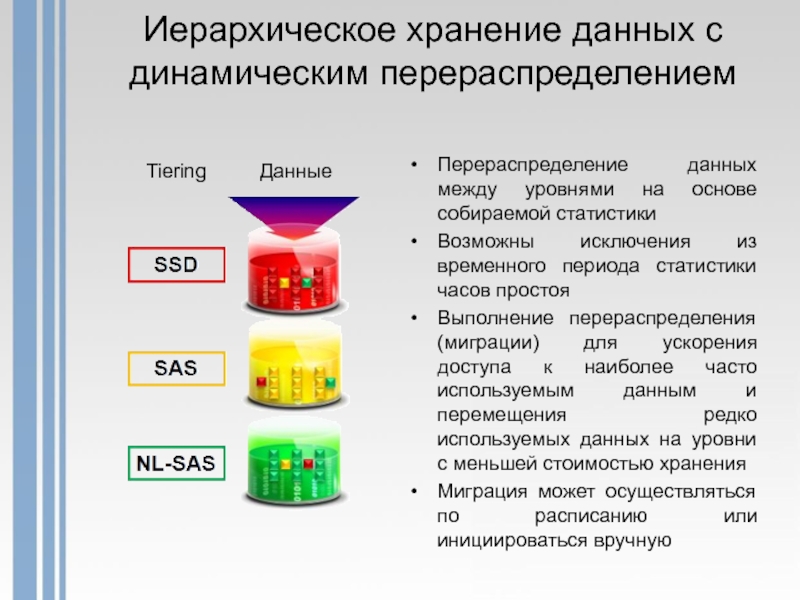

Сбор информации

Анализ и перераспределение

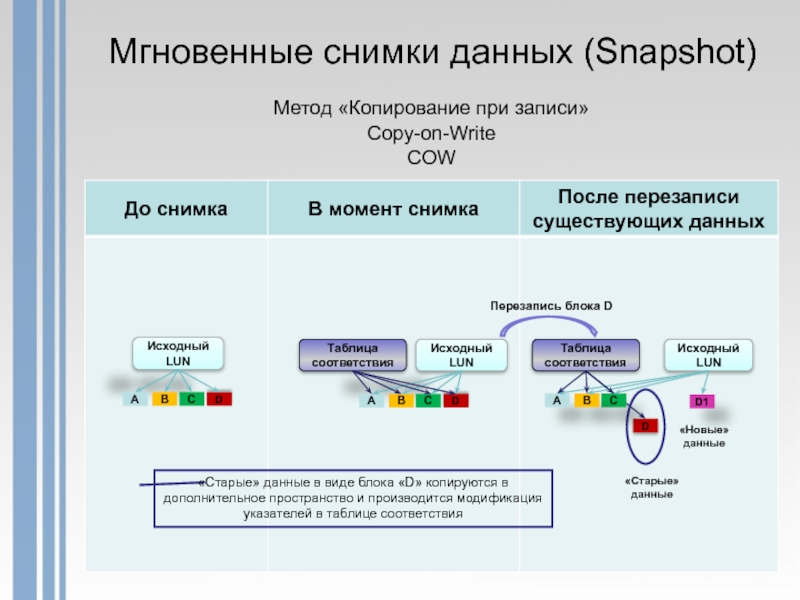

Copy-on-Write
COW

Метод «Копирование при записи»

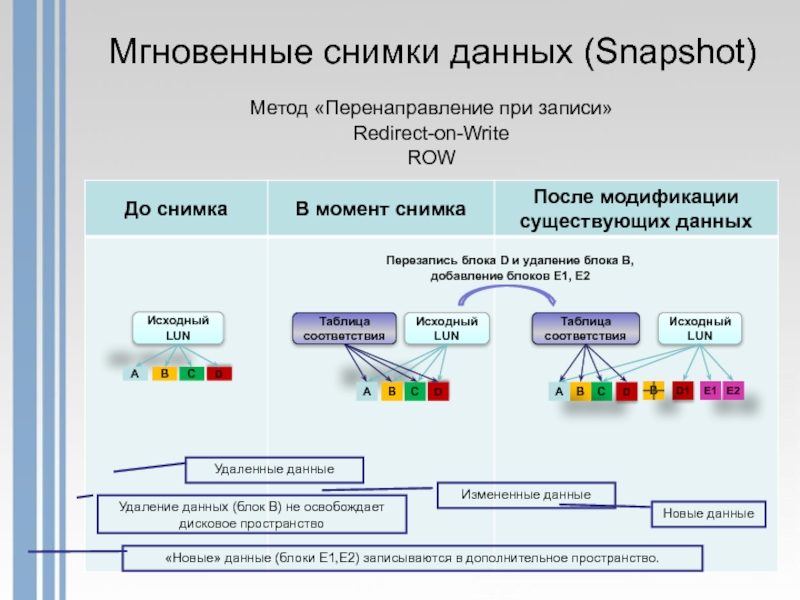

«Новые» данные (блоки E1,E2) записываются в дополнительное пространство.

Удаление данных (блок B) не освобождает дисковое пространство

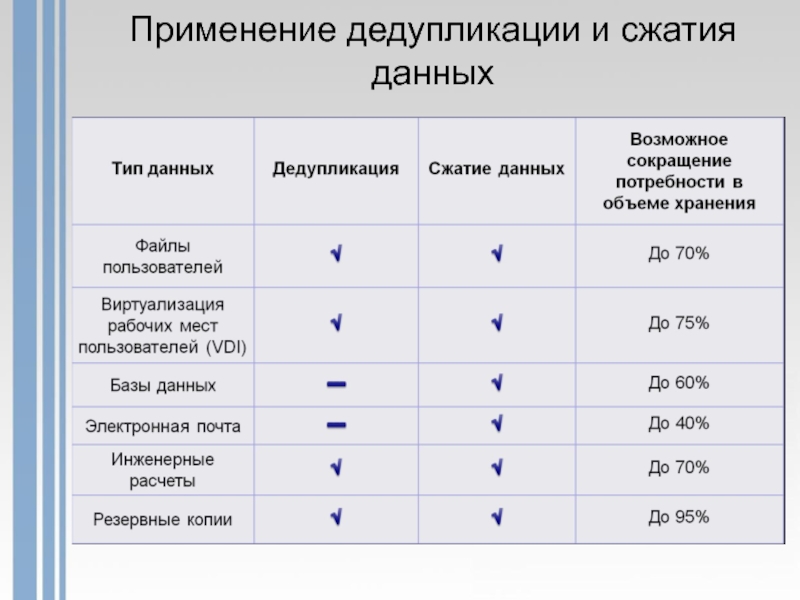

3. Дедуплицированные данные сжимаются.

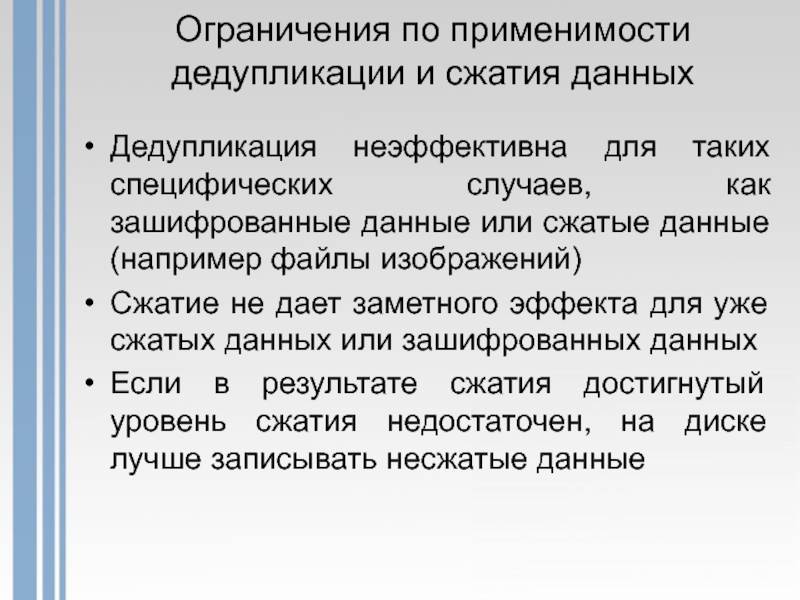

Дедупликация и сжатие может выполняться
До записи на диски (inline)
Или
После записи на диски
(post)

В случае одновременного использования функций дедупликации и сжатия
сначала выполняется дедупликация,
затем выполняется
сжатие.

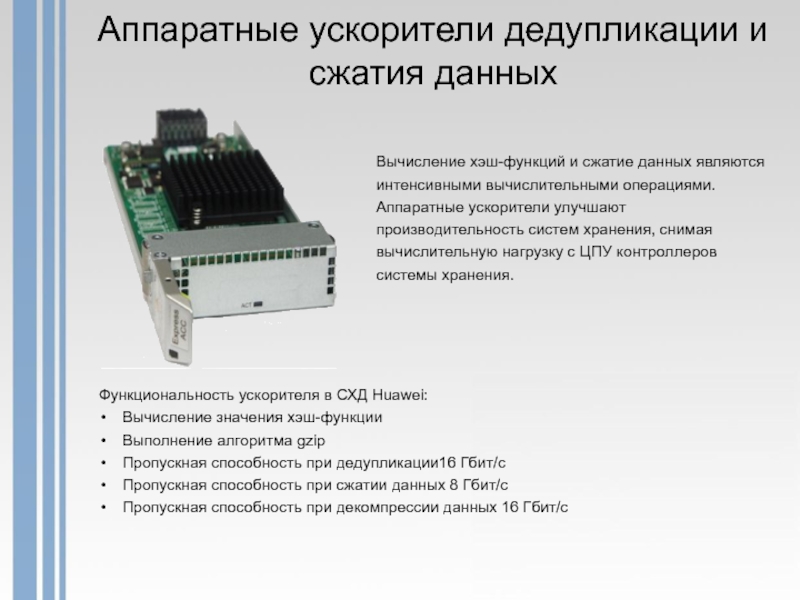

Функциональность ускорителя в СХД Huawei:
Вычисление значения хэш-функции
Выполнение алгоритма gzip
Пропускная способность при дедупликации16 Гбит/с
Пропускная способность при сжатии данных 8 Гбит/с
Пропускная способность при декомпрессии данных 16 Гбит/с

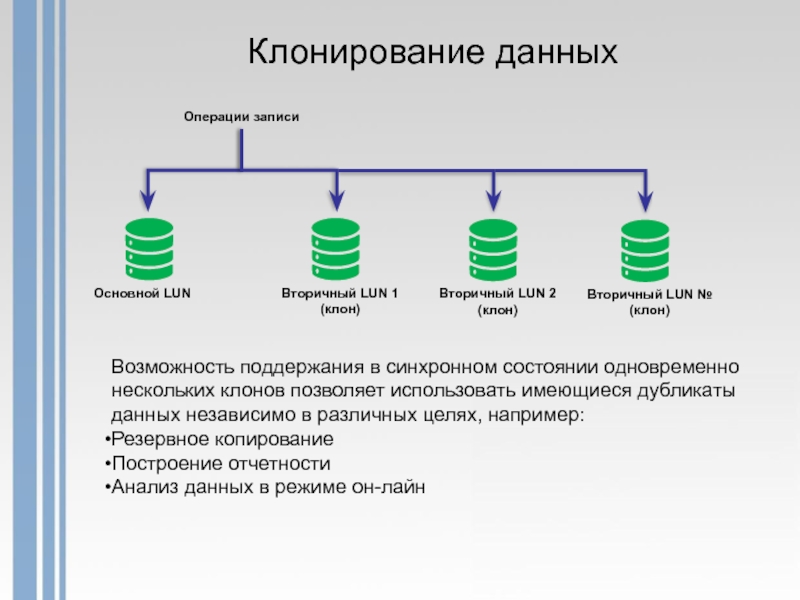

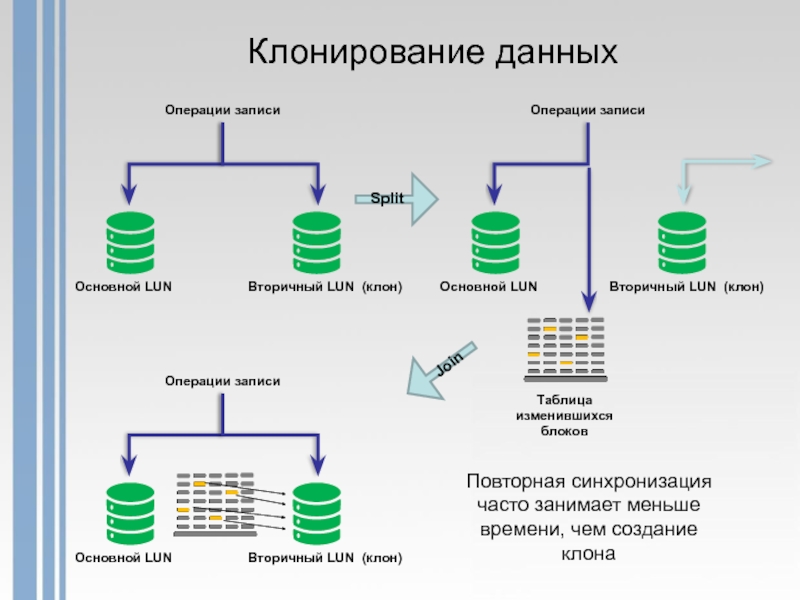

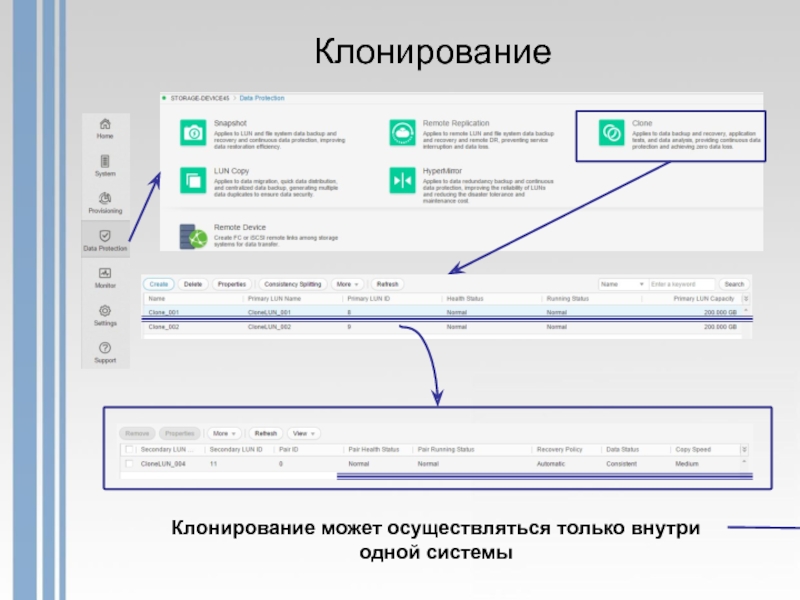

Клонирование не дает моментальной копии.
Создание клона
(первичная синхронизация)
требует времени.
После достижения синхронного состояния она поддерживается через двойную запись

Вторичный LUN 2 (клон)

Вторичный LUN № (клон)

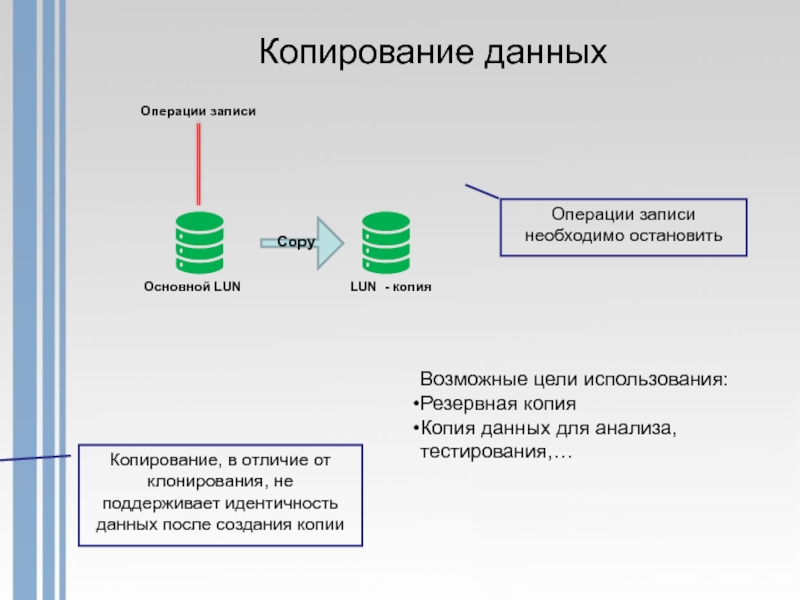

Возможные цели использования:
Резервная копия
Копия данных для анализа, тестирования,…

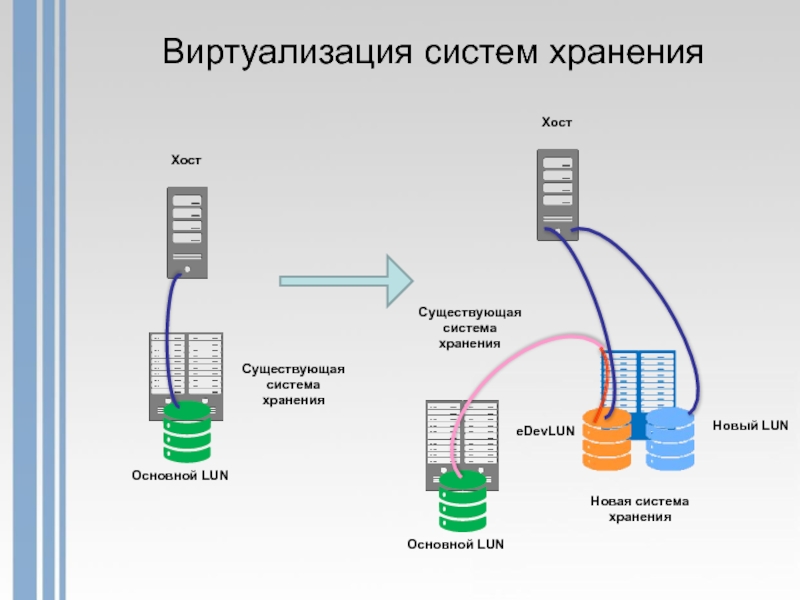

Новая система хранения

Новый LUN

Преимущества виртуализации

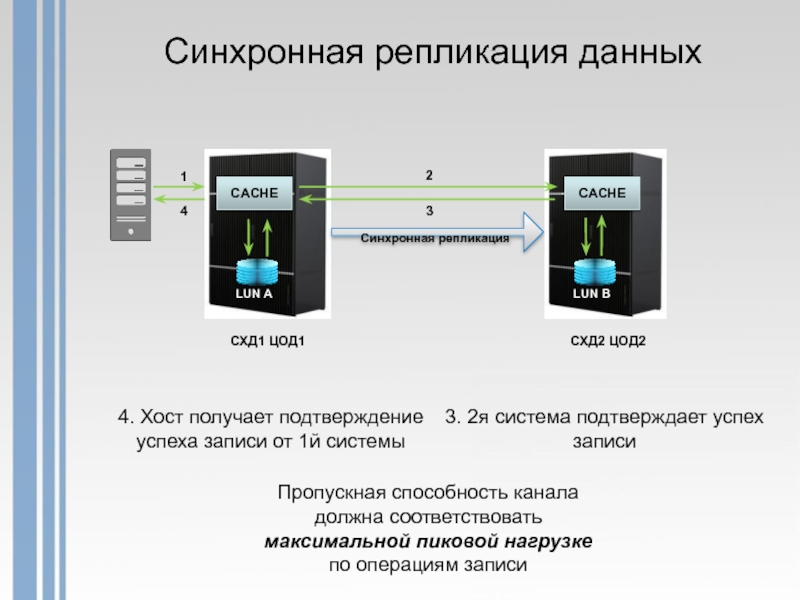

3. 2я система подтверждает успех записи

Пропускная способность канала должна соответствовать максимальной пиковой нагрузке по операциям записи

Пропускная способность канала должна быть адекватна максимальной пиковой нагрузке по операциям записи за временной промежуток окна репликации

LUN A

LUN B

2

5

5

3

Cache

T1’

T0’

Cache

T1

T0

1

1

4

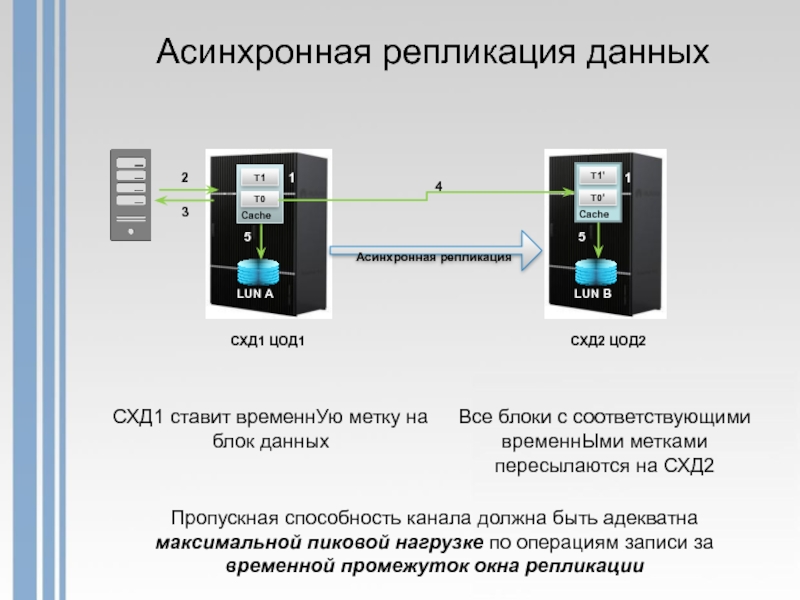

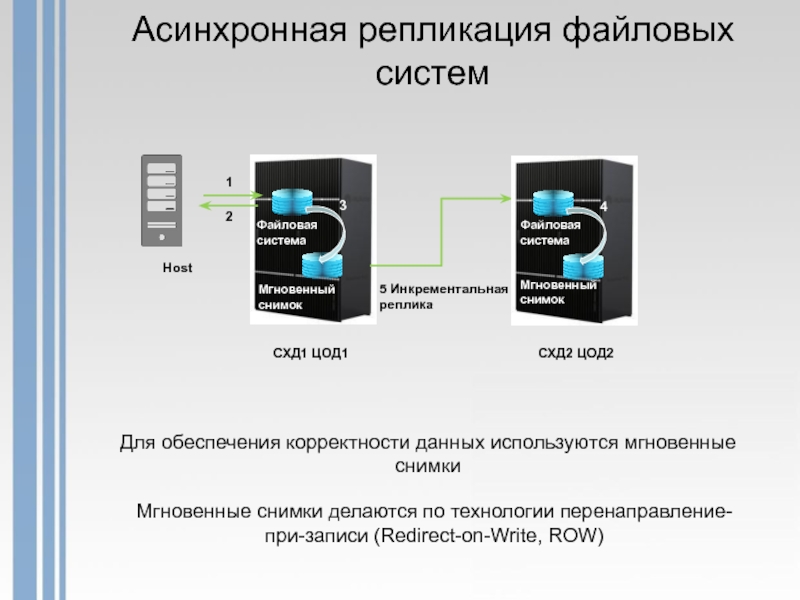

Асинхронная репликация

СХД1 ЦОД1

СХД2 ЦОД2

Для обеспечения корректности данных используются мгновенные снимки

Мгновенные снимки делаются по технологии перенаправление-при-записи (Redirect-on-Write, ROW)

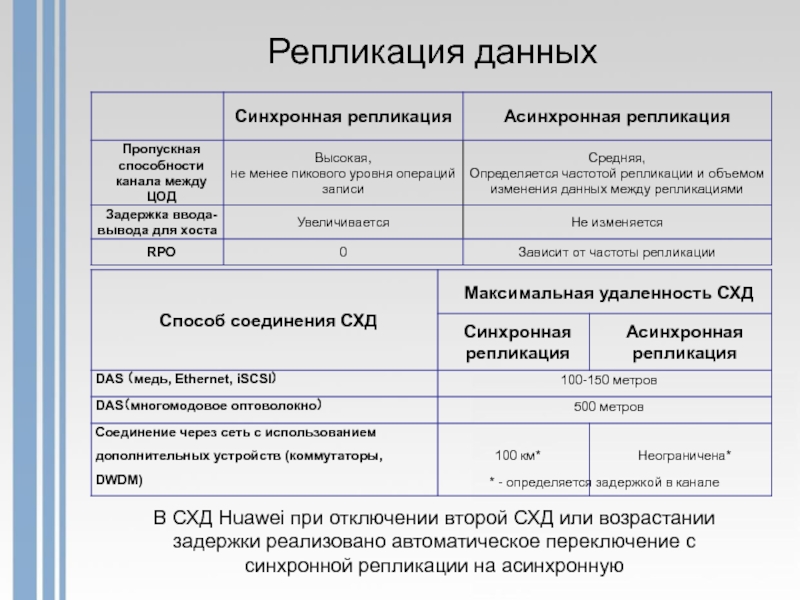

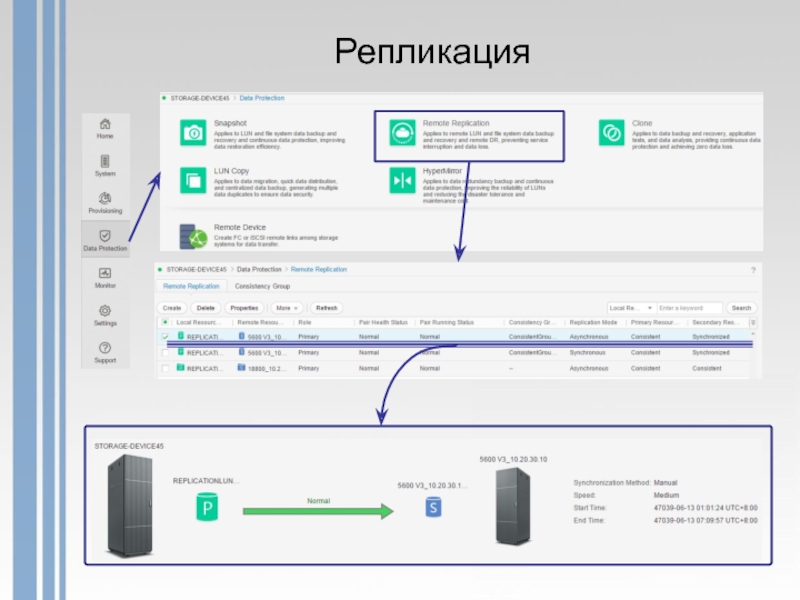

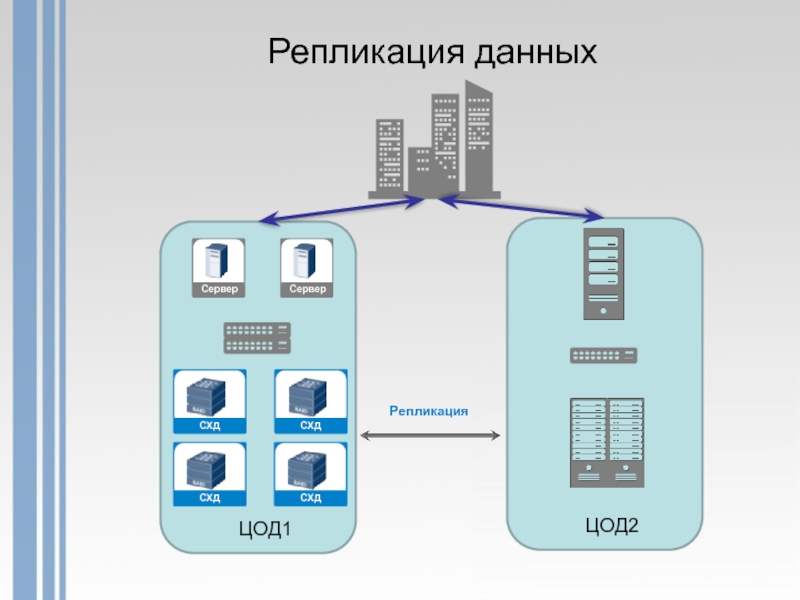

Репликация данных

* - определяется задержкой в канале

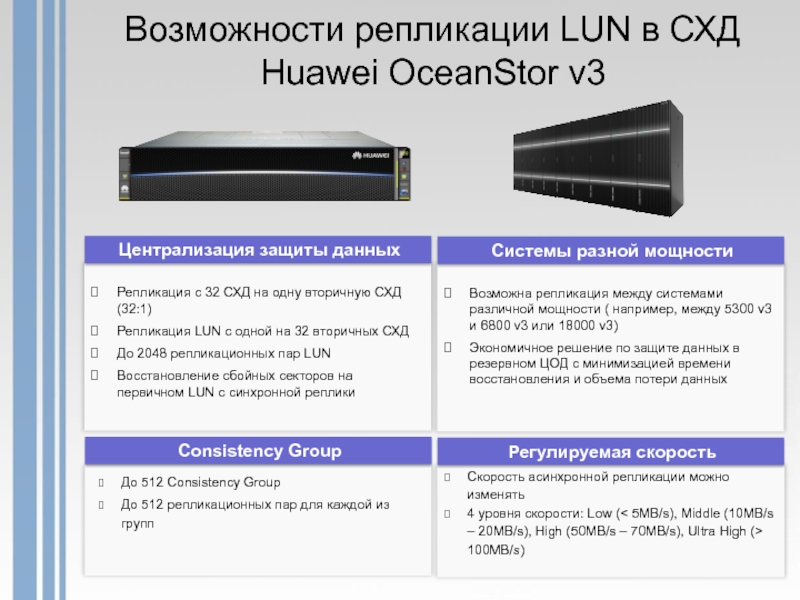

Централизация защиты данных

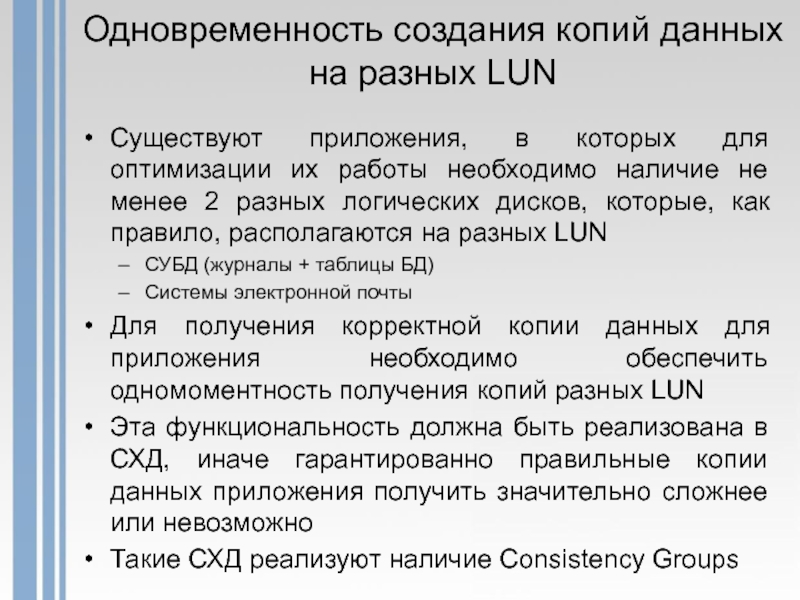

Consistency Group

До 512 Consistency Group
До 512 репликационных пар для каждой из групп

Скорость асинхронной репликации можно изменять
4 уровня скорости: Low (< 5MB/s), Middle (10MB/s – 20MB/s), High (50MB/s – 70MB/s), Ultra High (> 100MB/s)

Регулируемая скорость

Возможна репликация между системами различной мощности ( например, между 5300 v3 и 6800 v3 или 18000 v3)
Экономичное решение по защите данных в резервном ЦОД с минимизацией времени восстановления и объема потери данных

Системы разной мощности

Хранение на разных СХД

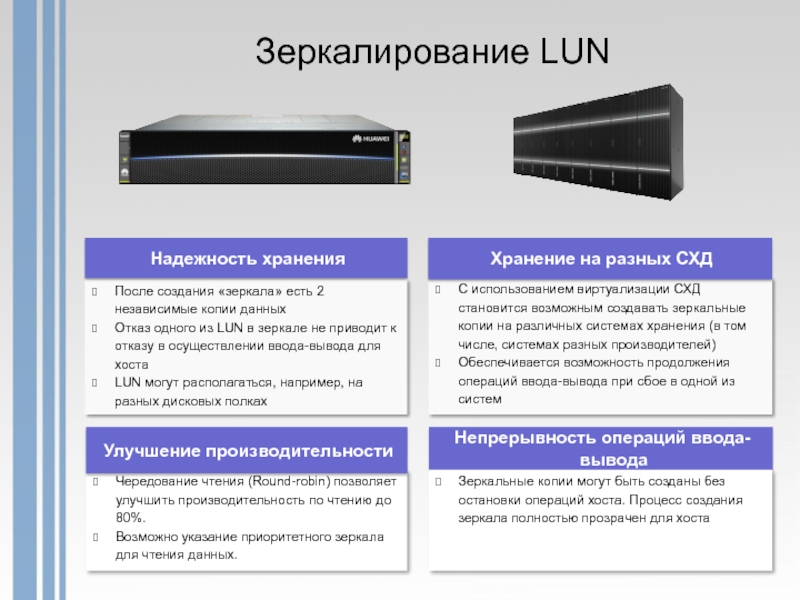

После создания «зеркала» есть 2 независимые копии данных
Отказ одного из LUN в зеркале не приводит к отказу в осуществлении ввода-вывода для хоста
LUN могут располагаться, например, на разных дисковых полках

Надежность хранения

Чередование чтения (Round-robin) позволяет улучшить производительность по чтению до 80%.
Возможно указание приоритетного зеркала для чтения данных.

Непрерывность операций ввода-вывода

Зеркальные копии могут быть созданы без остановки операций хоста. Процесс создания зеркала полностью прозрачен для хоста

Улучшение производительности

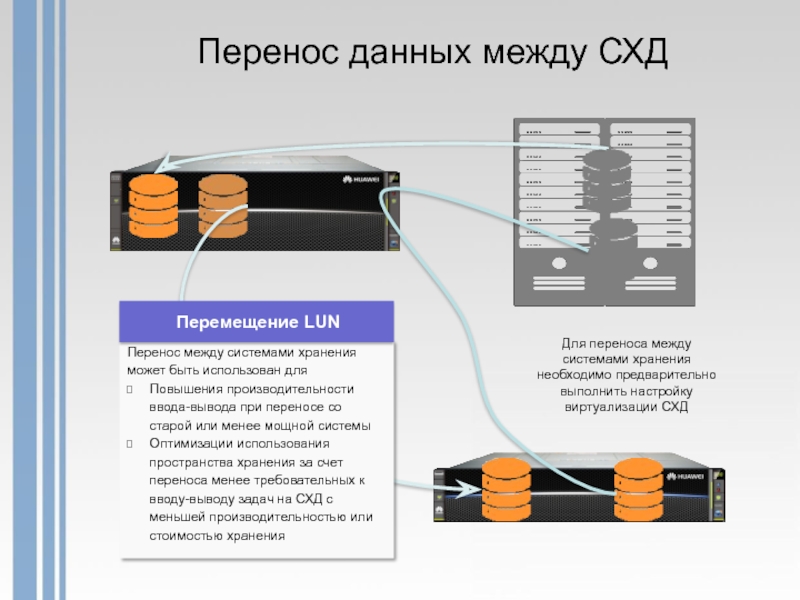

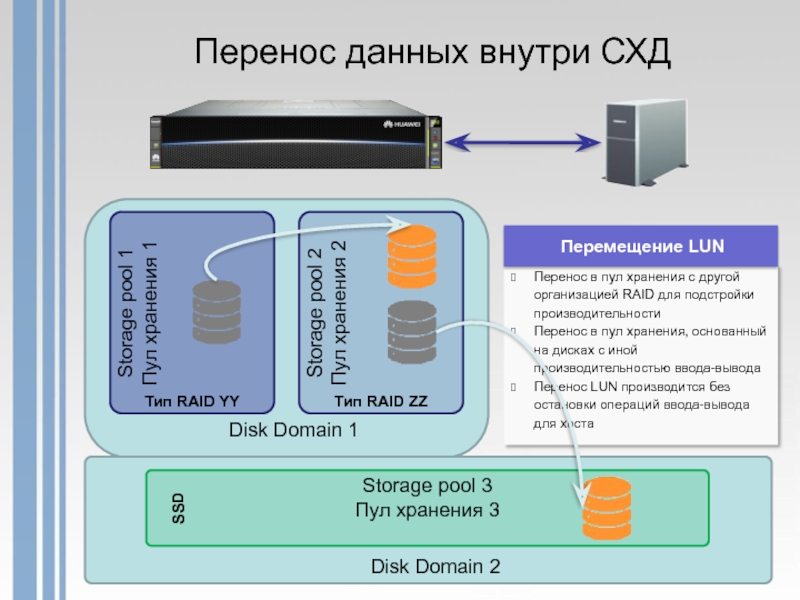

Перемещение LUN

Disk Domain 2

Перемещение LUN

Для переноса между системами хранения необходимо предварительно выполнить настройку виртуализации СХД

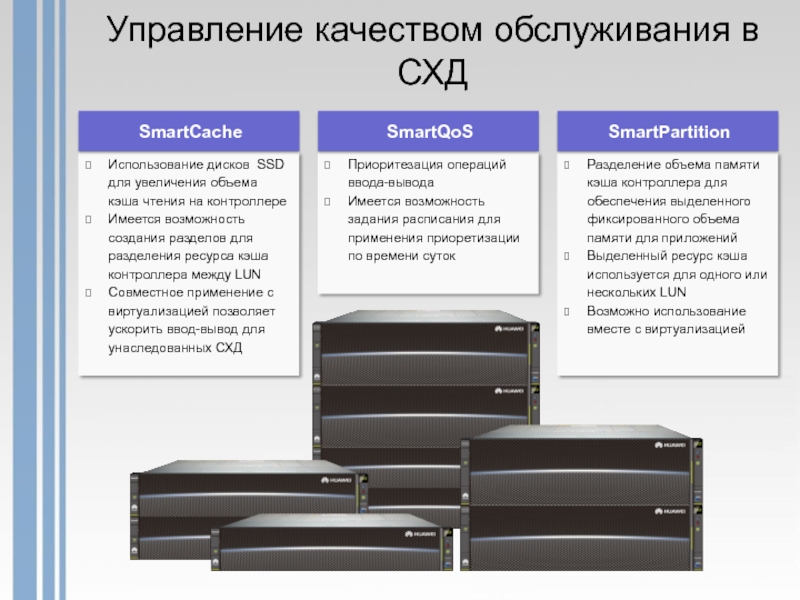

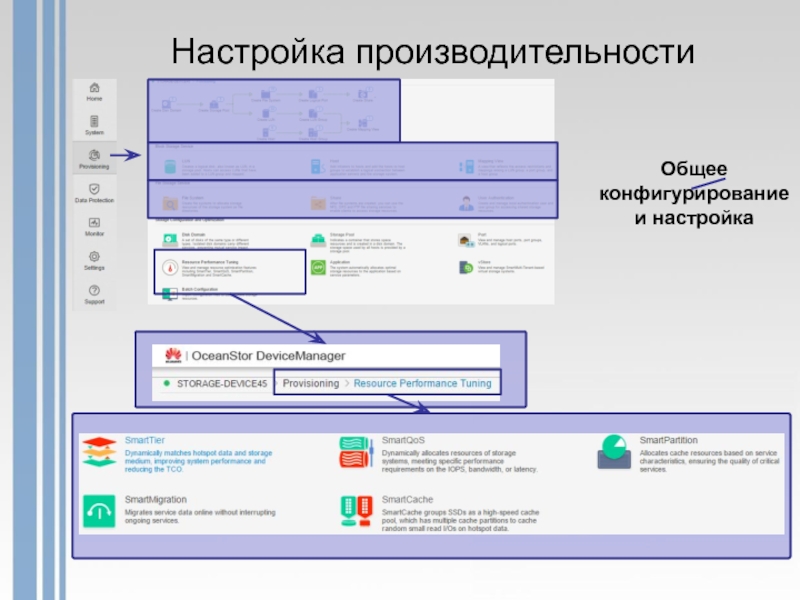

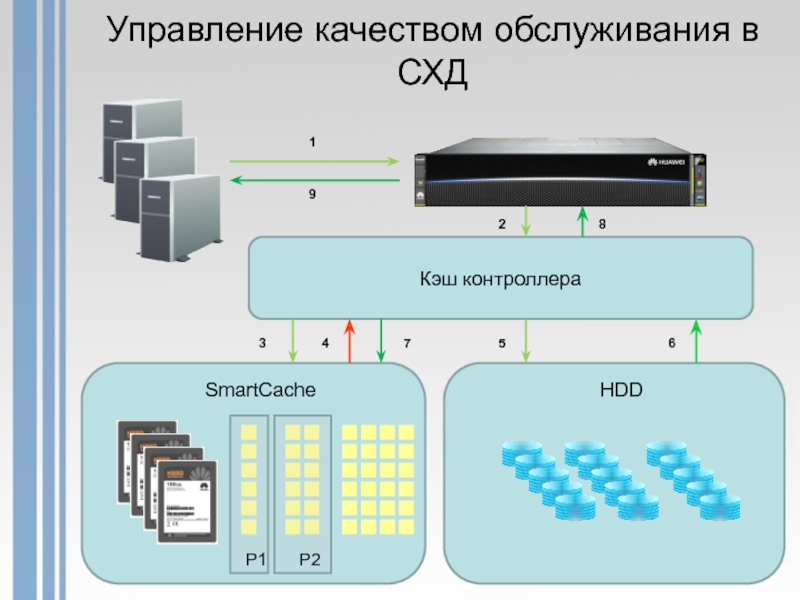

SmartCache

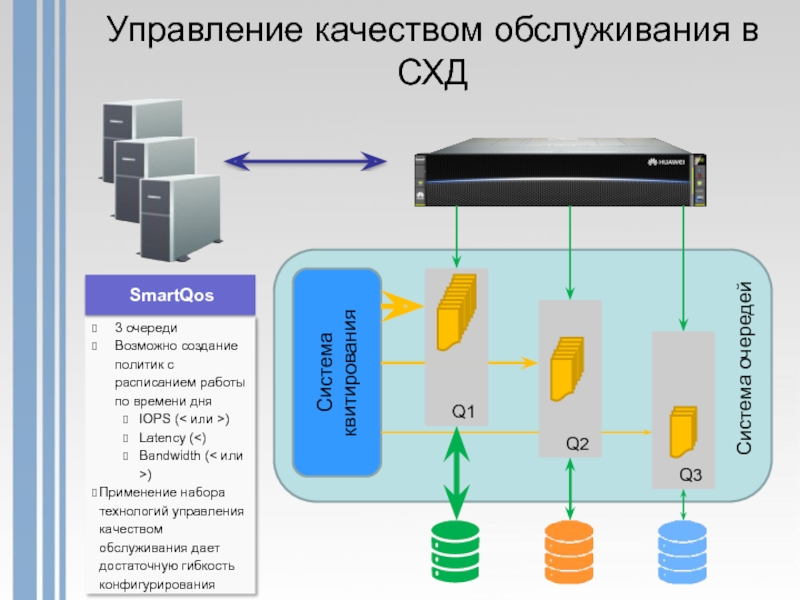

Приоритезация операций ввода-вывода
Имеется возможность задания расписания для применения приоретизации по времени суток

SmartQoS

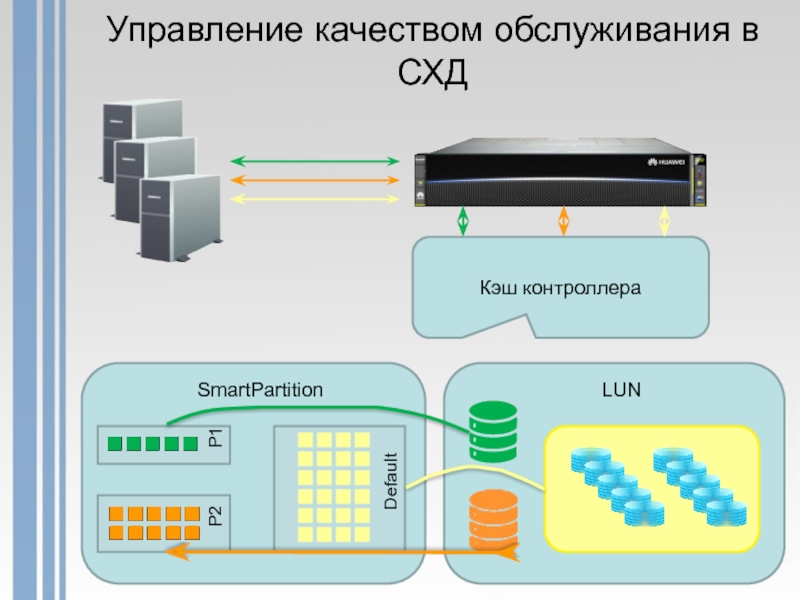

Разделение объема памяти кэша контроллера для обеспечения выделенного фиксированного объема памяти для приложений
Выделенный ресурс кэша используется для одного или нескольких LUN
Возможно использование вместе с виртуализацией

SmartPartition

SmartQos

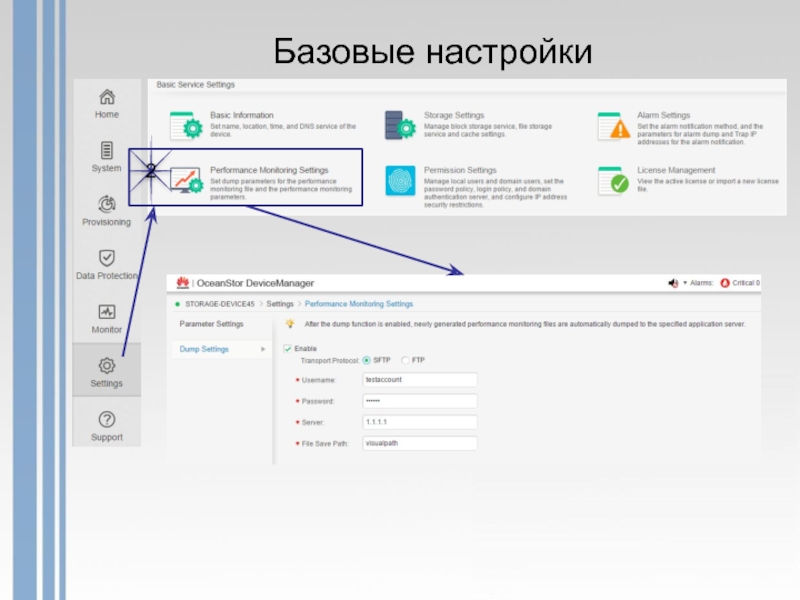

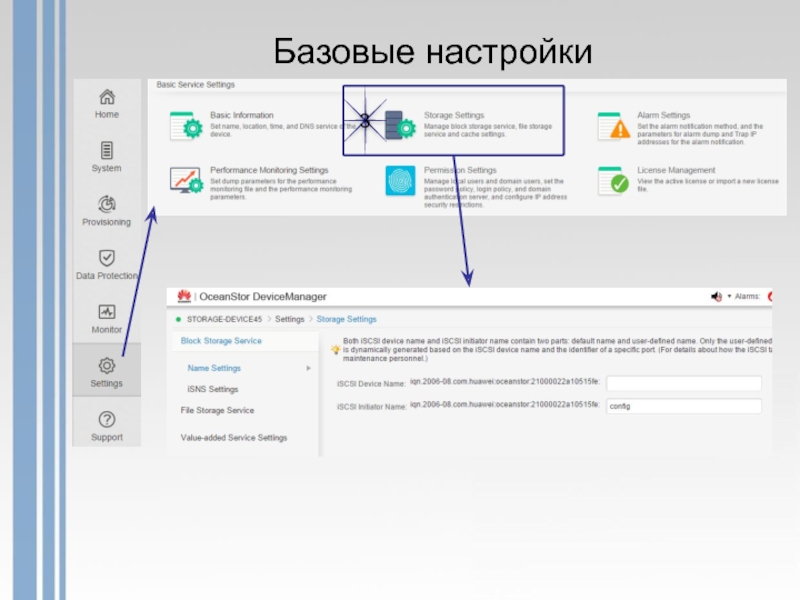

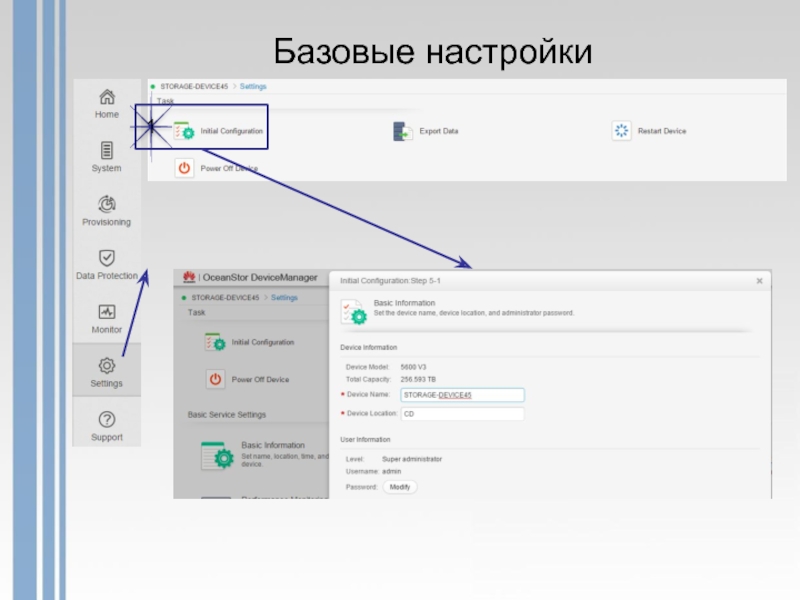

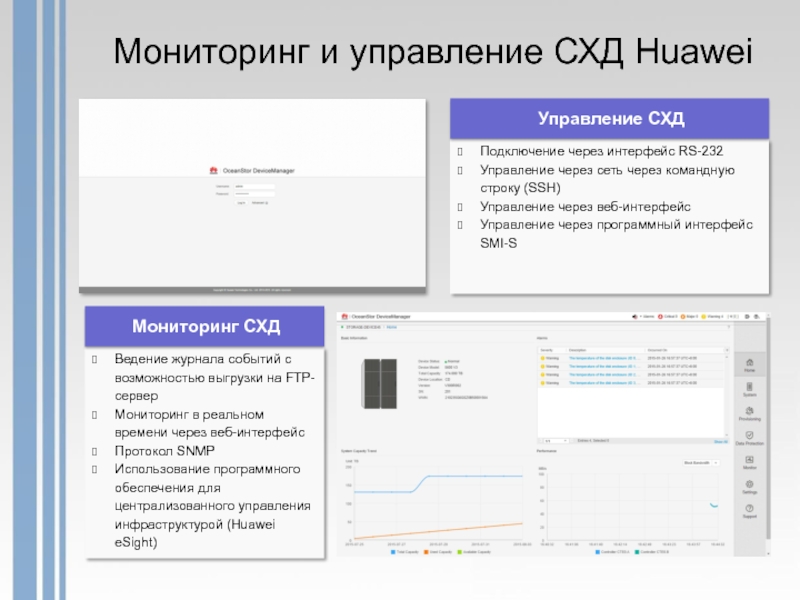

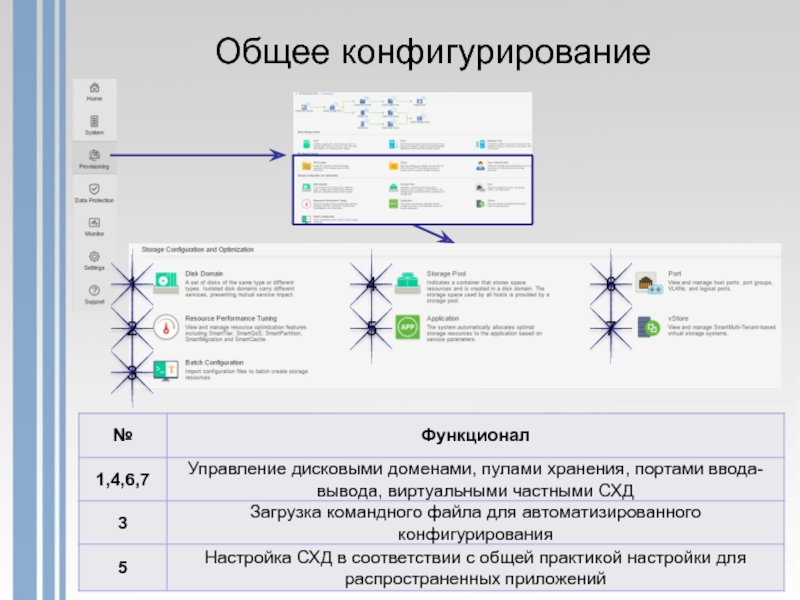

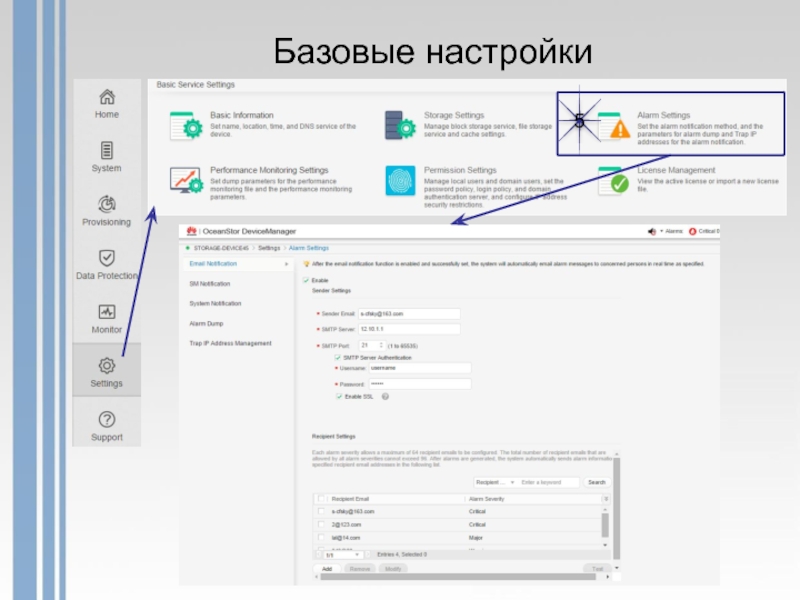

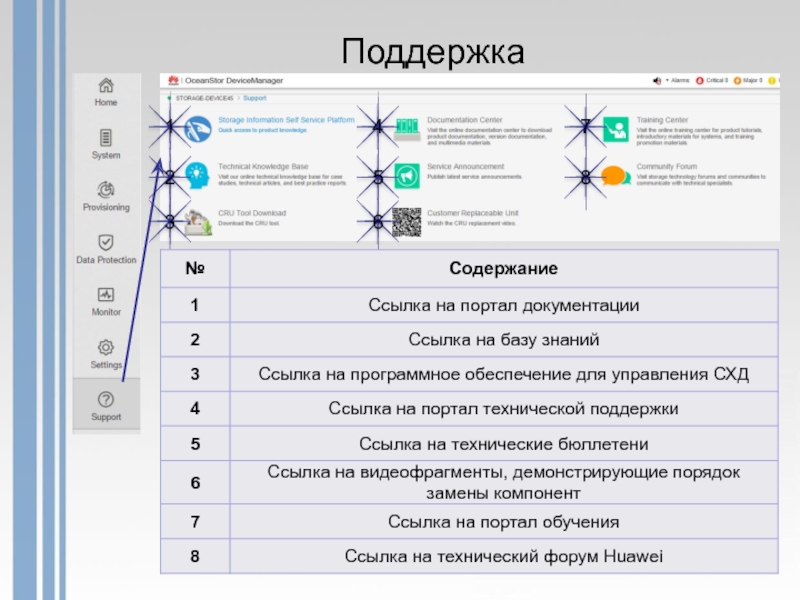

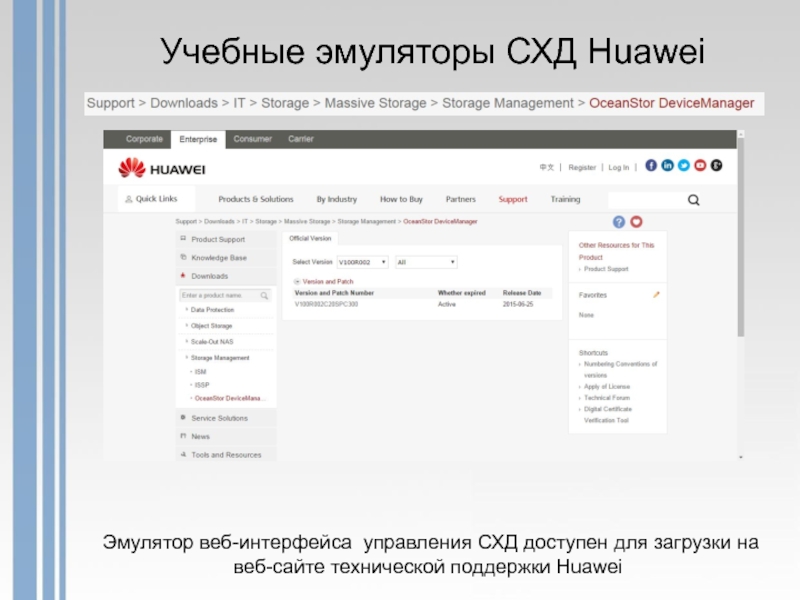

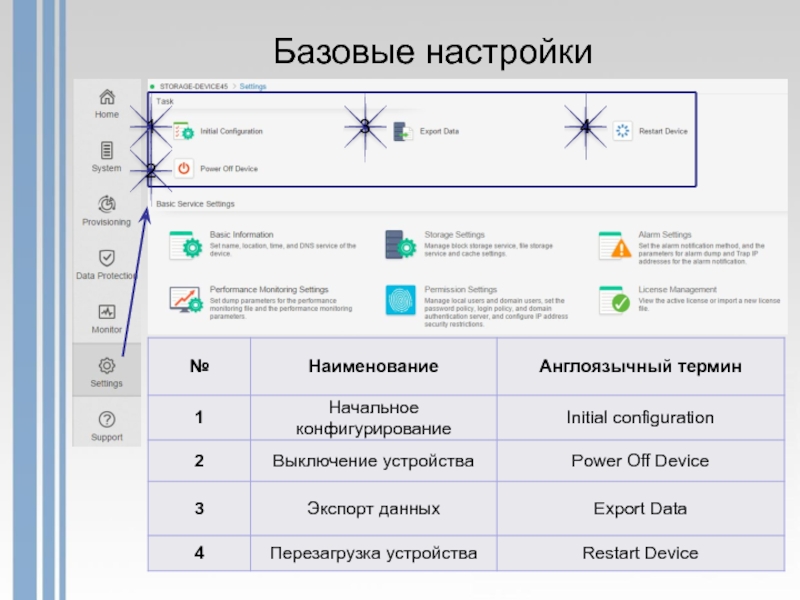

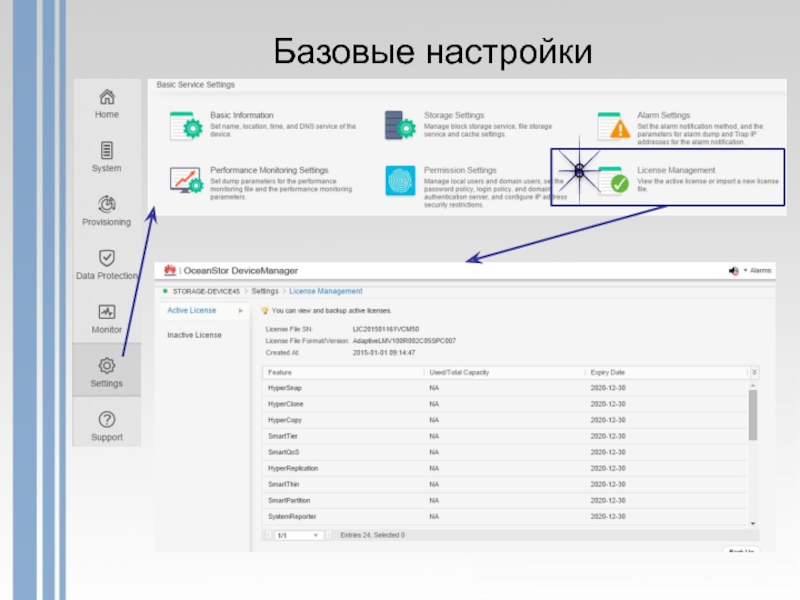

Управление СХД

Ведение журнала событий с возможностью выгрузки на FTP-сервер

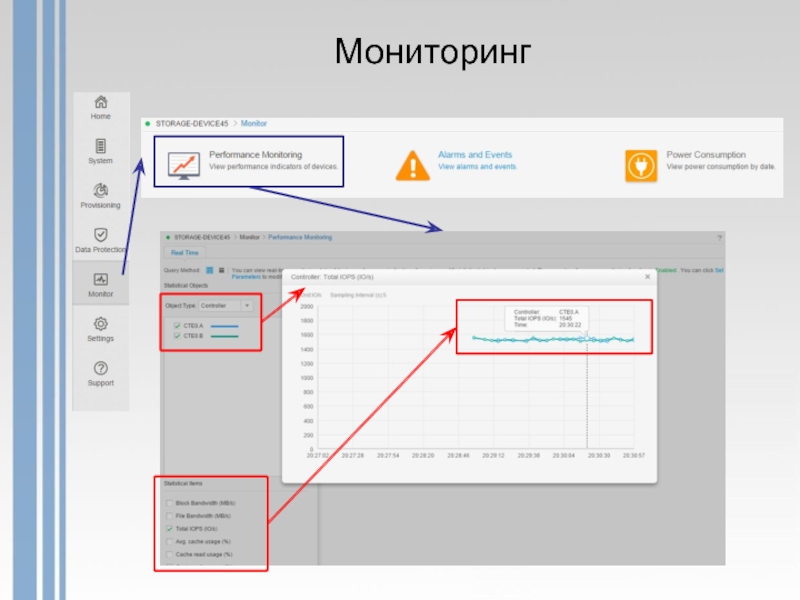

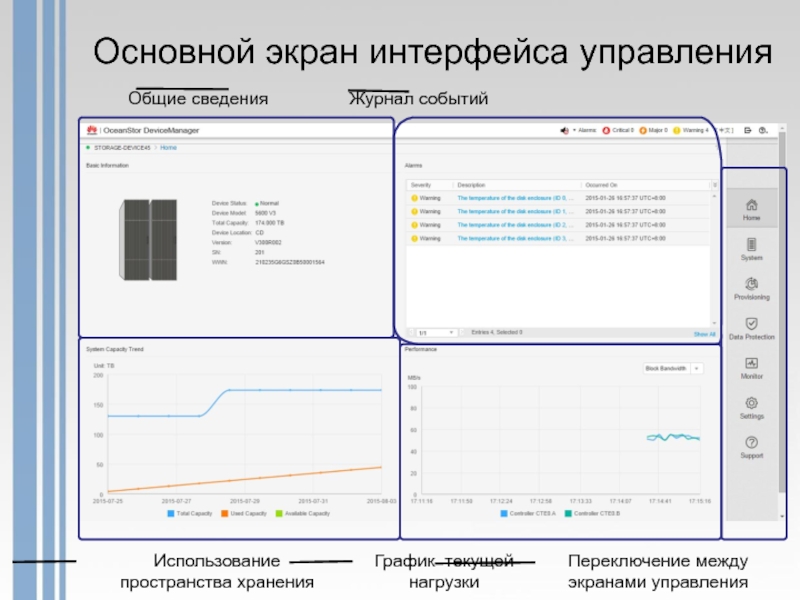

Мониторинг в реальном времени через веб-интерфейс

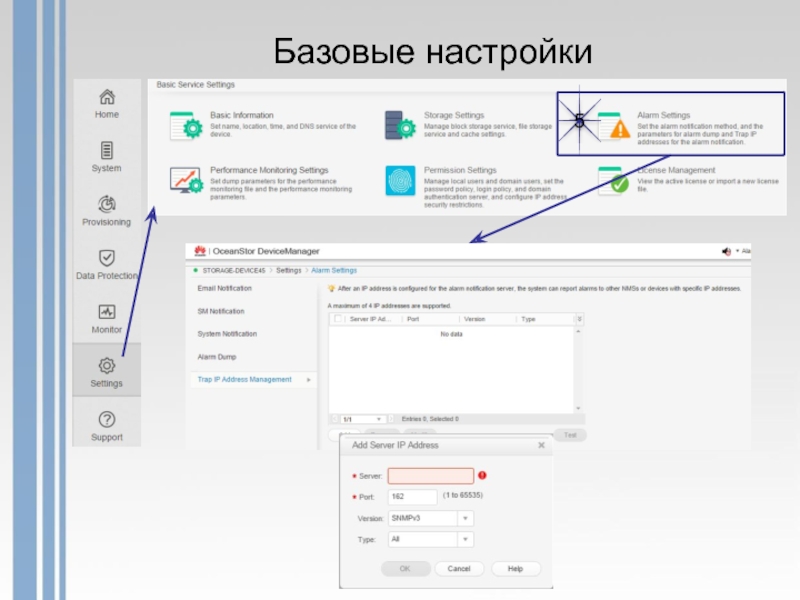

Протокол SNMP
Использование программного обеспечения для централизованного управления инфраструктурой (Huawei eSight)

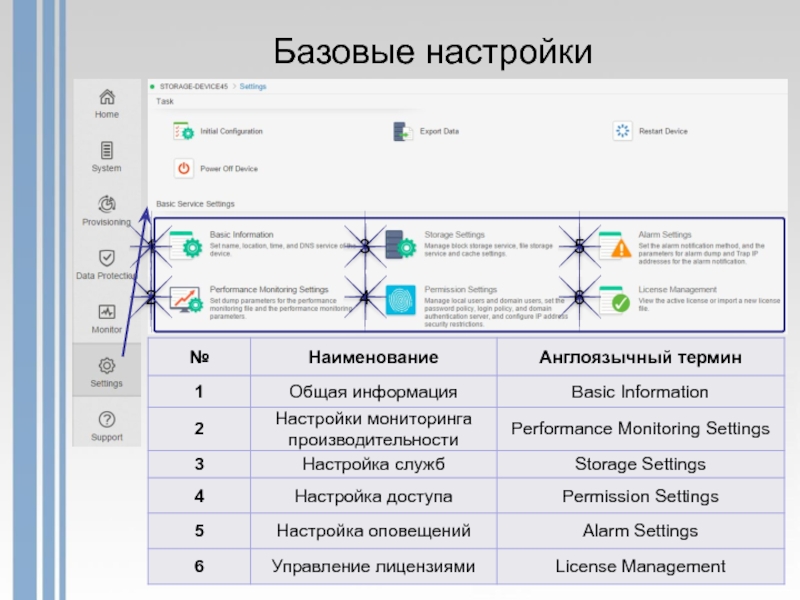

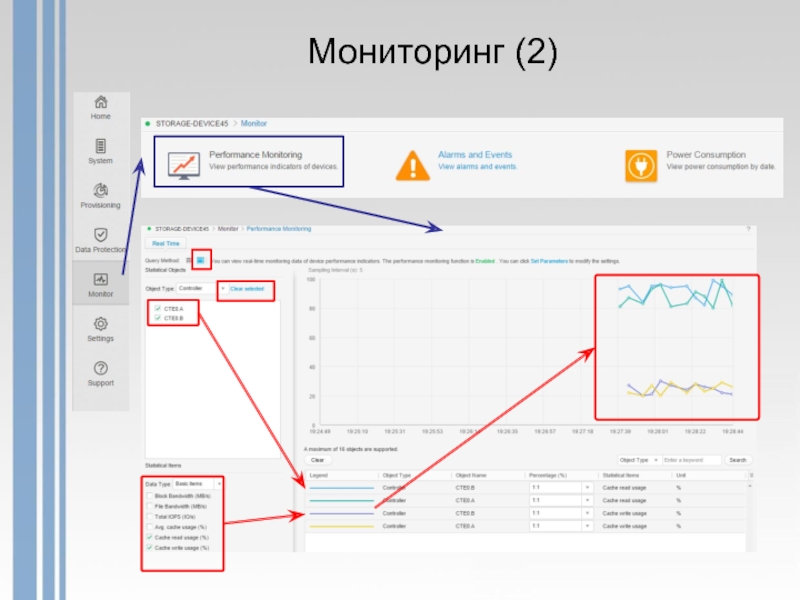

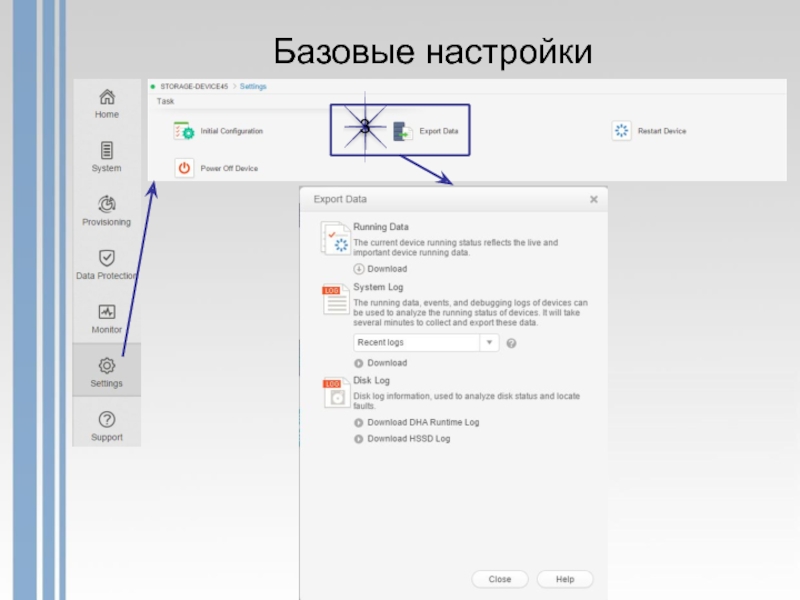

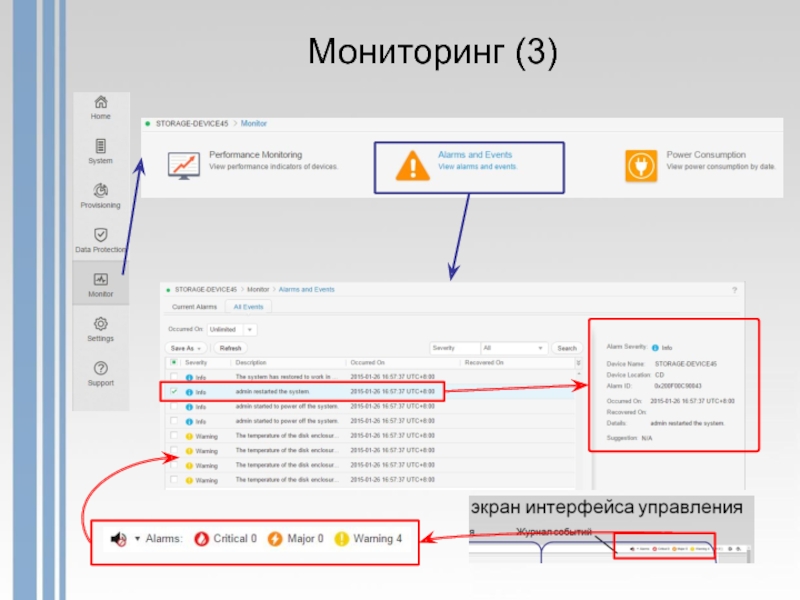

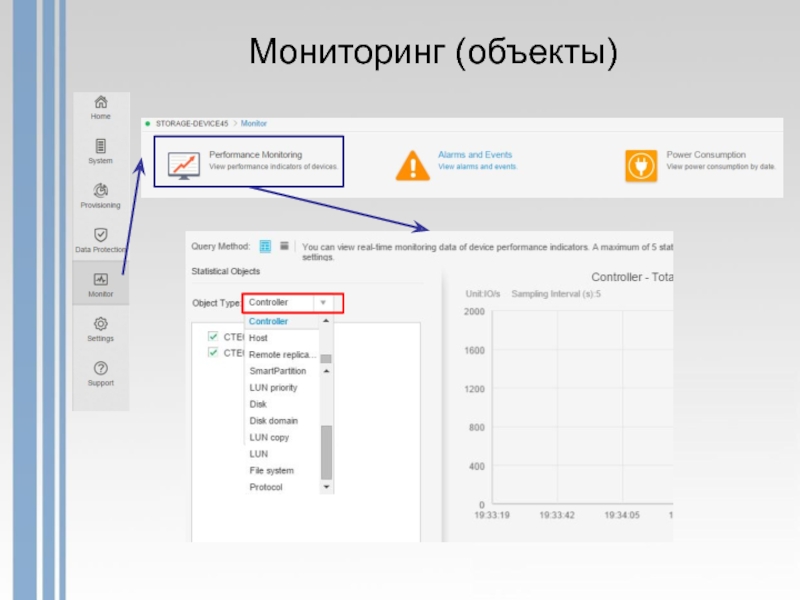

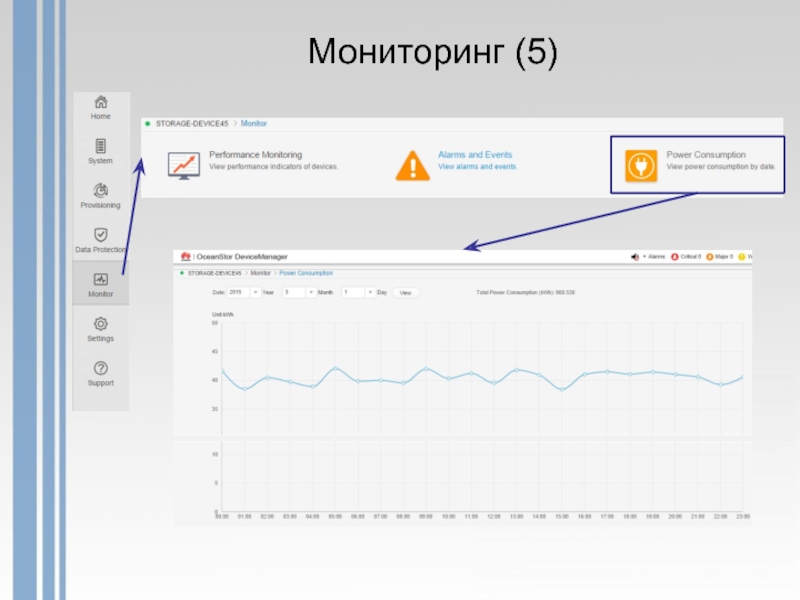

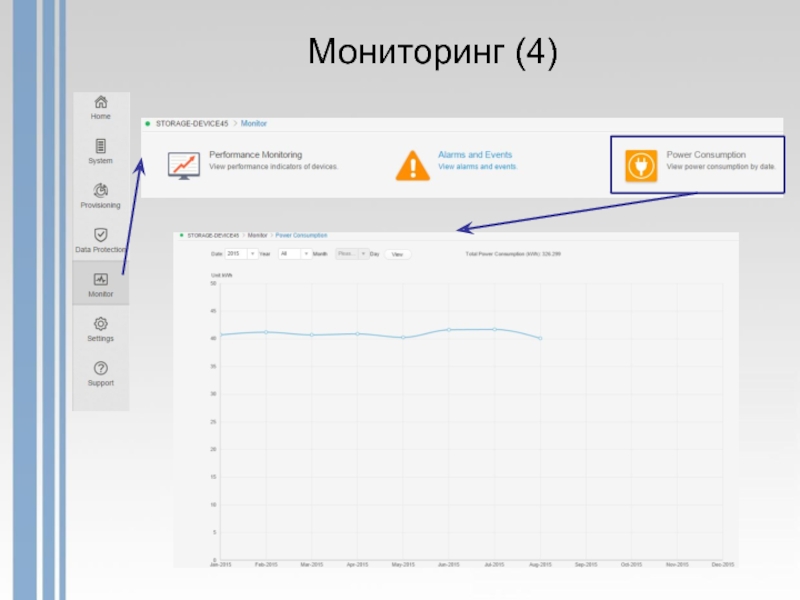

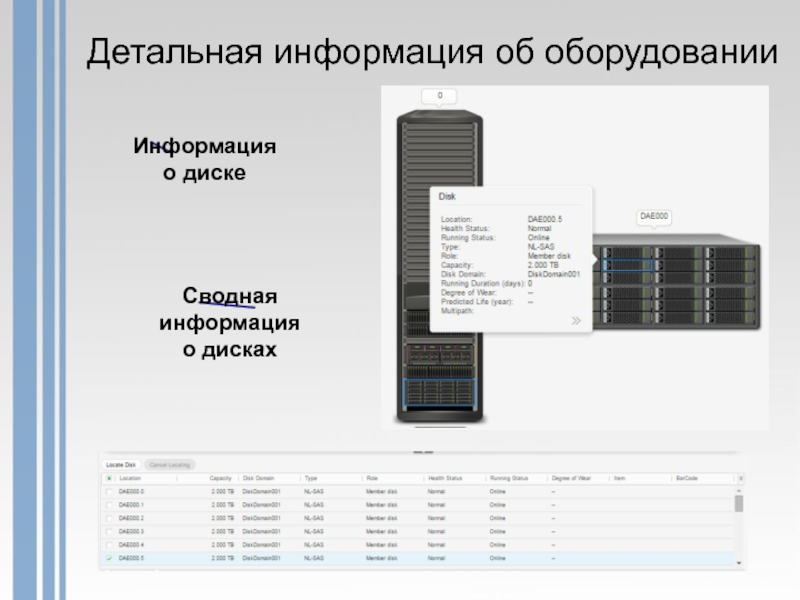

Мониторинг СХД

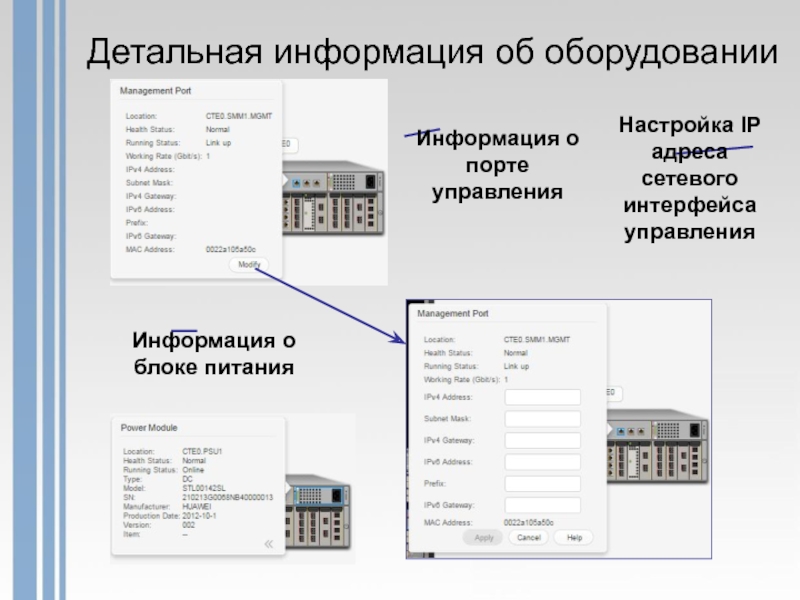

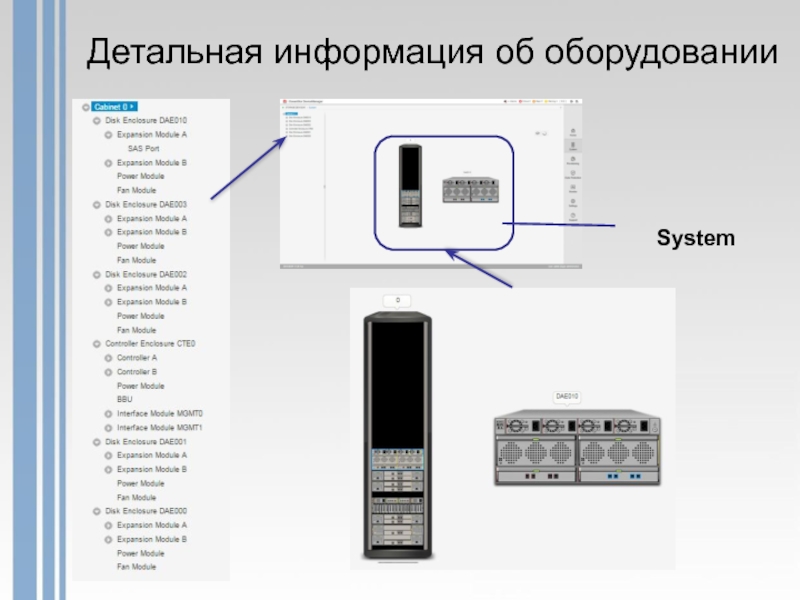

Информация о блоке питания

1

1

2

3

4

1

5

6

7

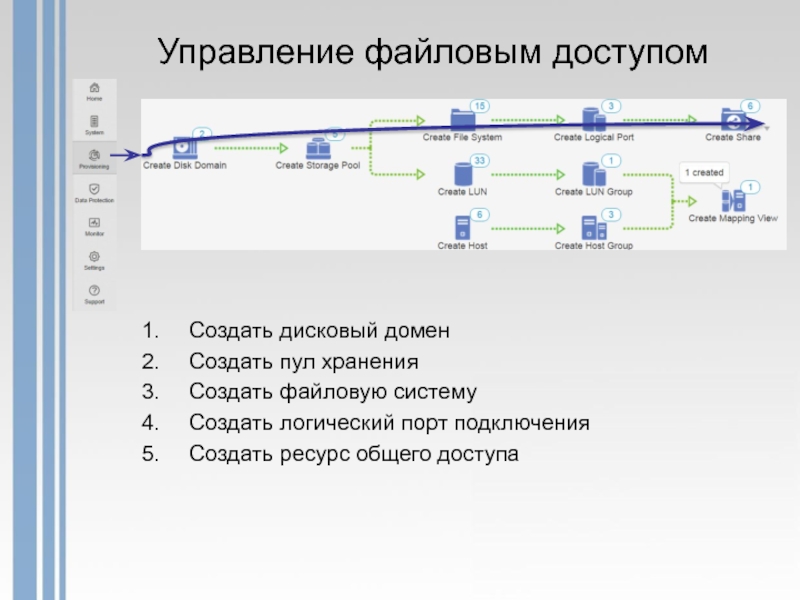

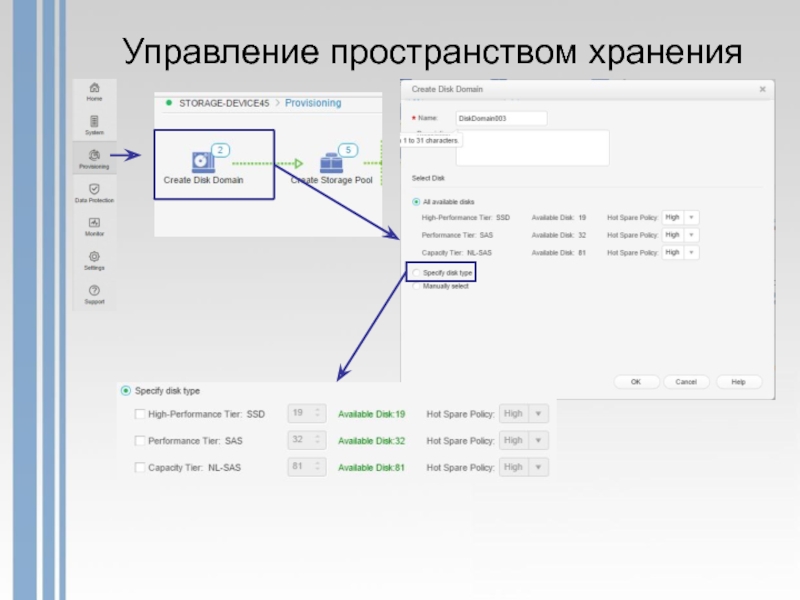

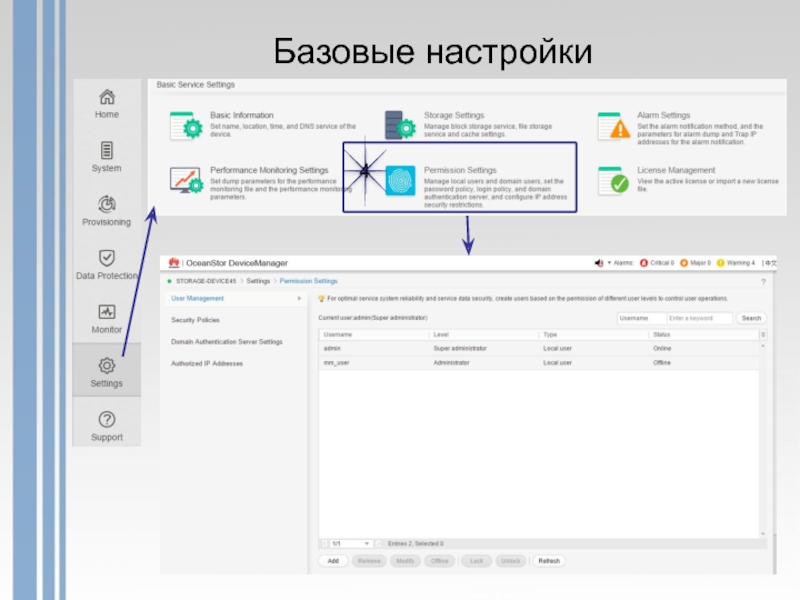

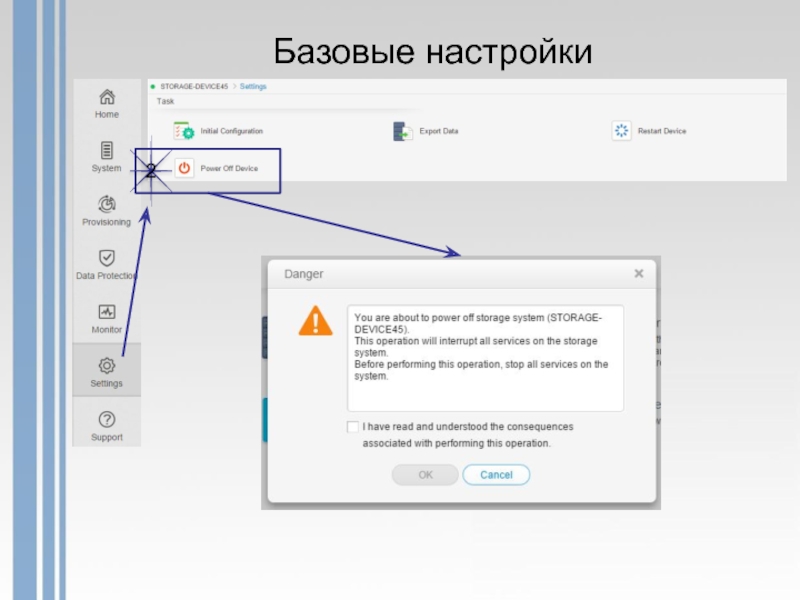

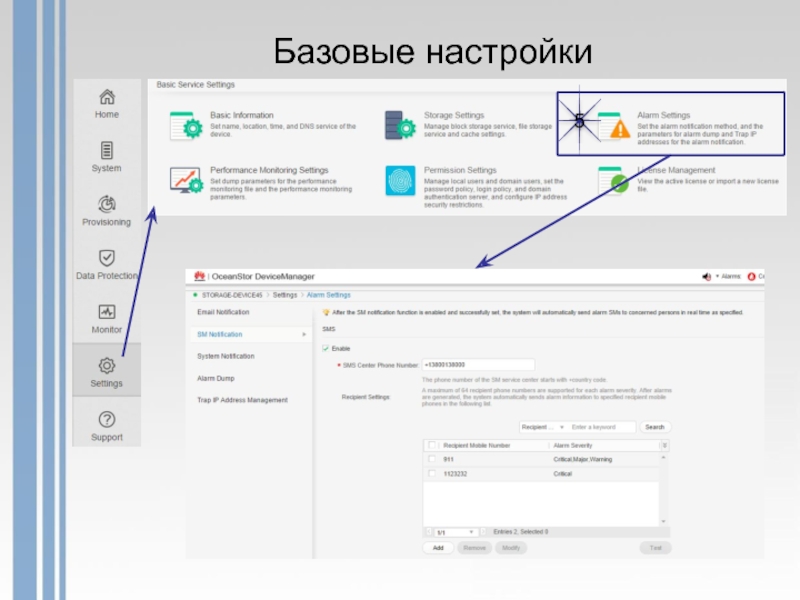

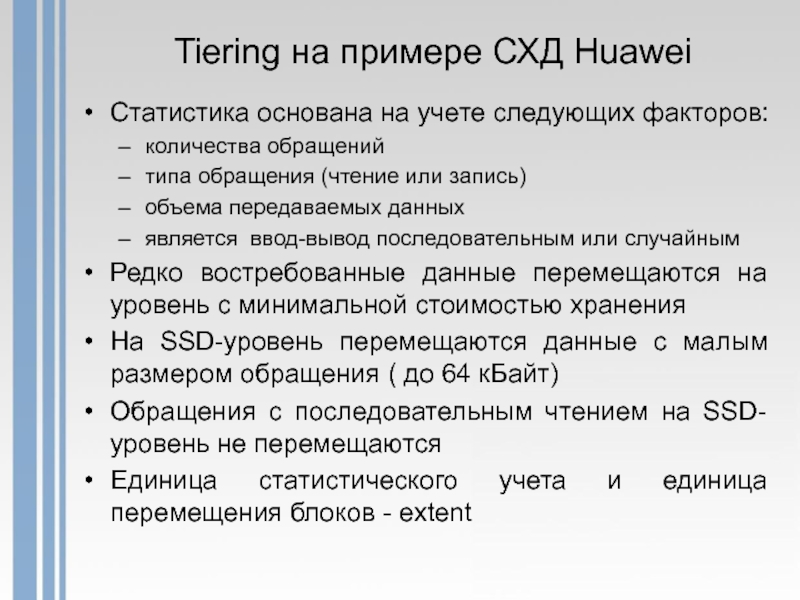

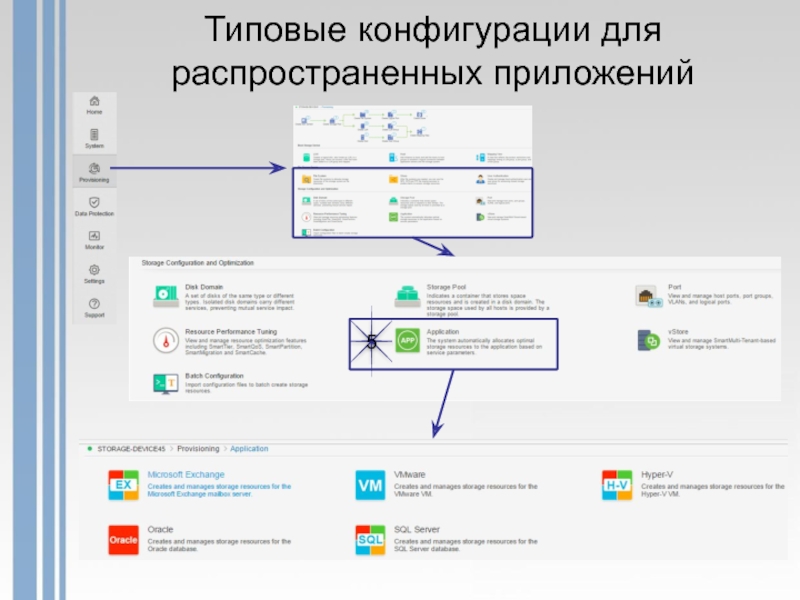

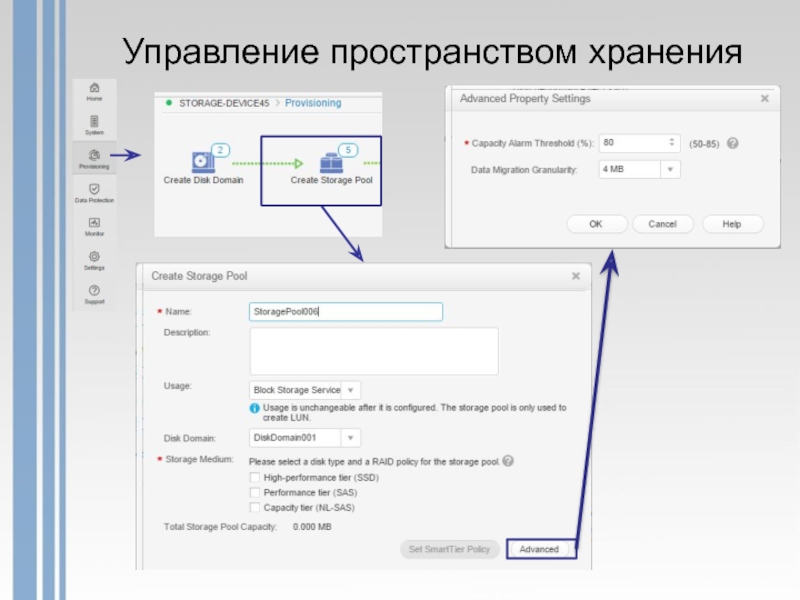

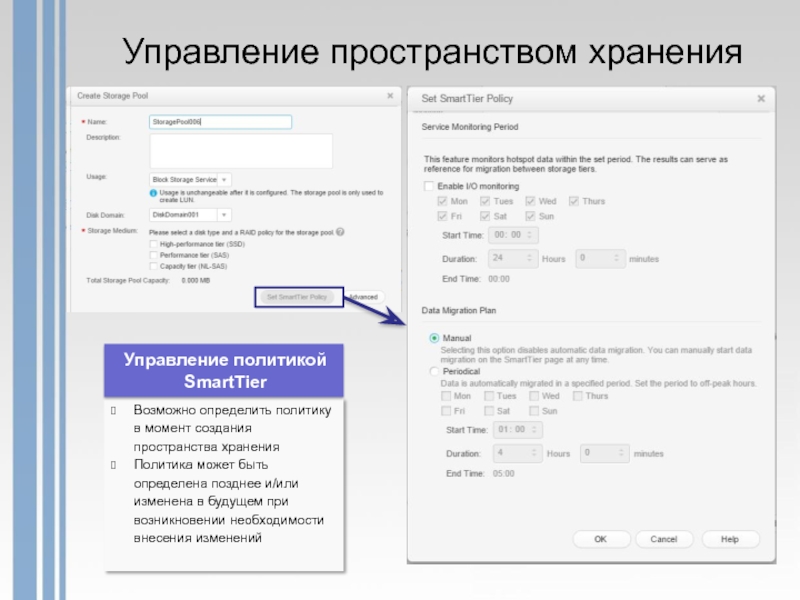

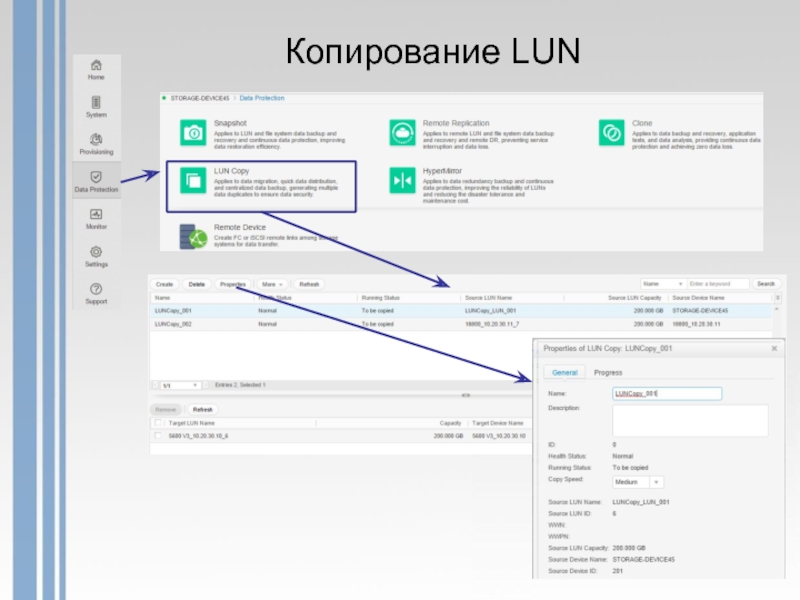

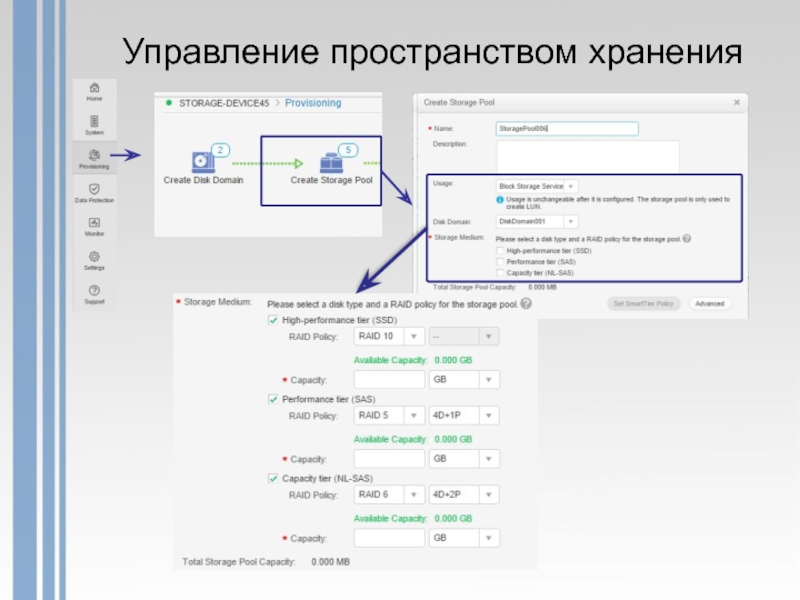

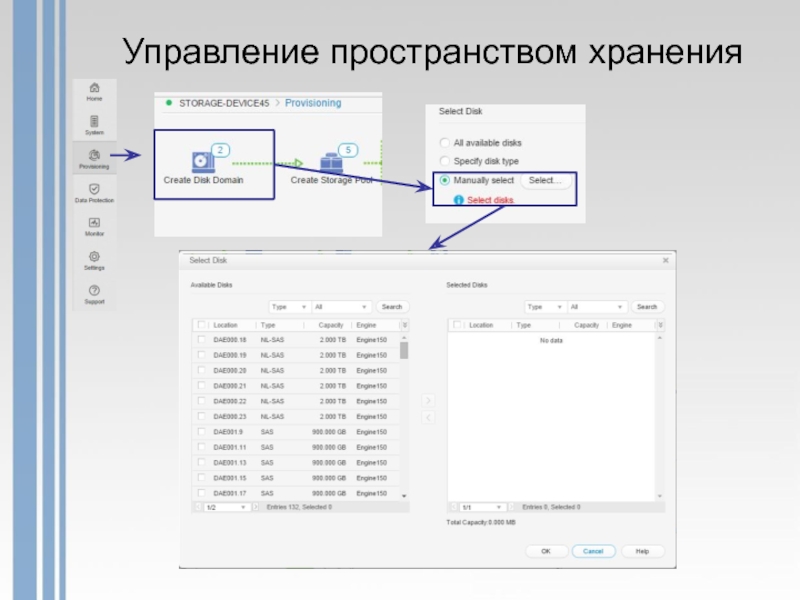

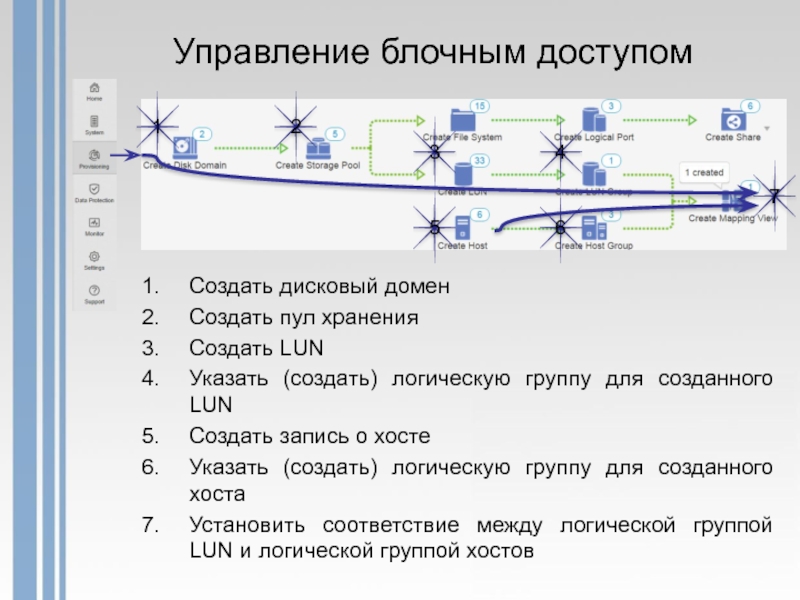

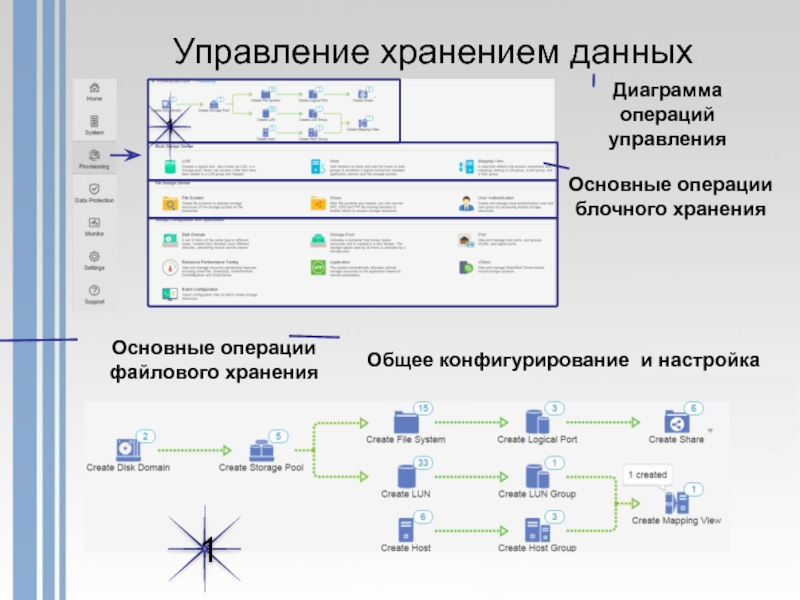

Управление политикой SmartTier

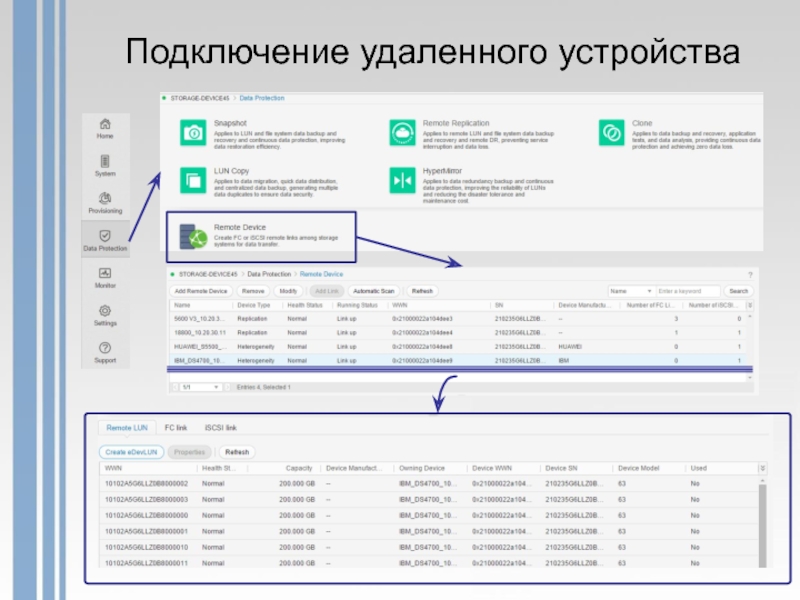

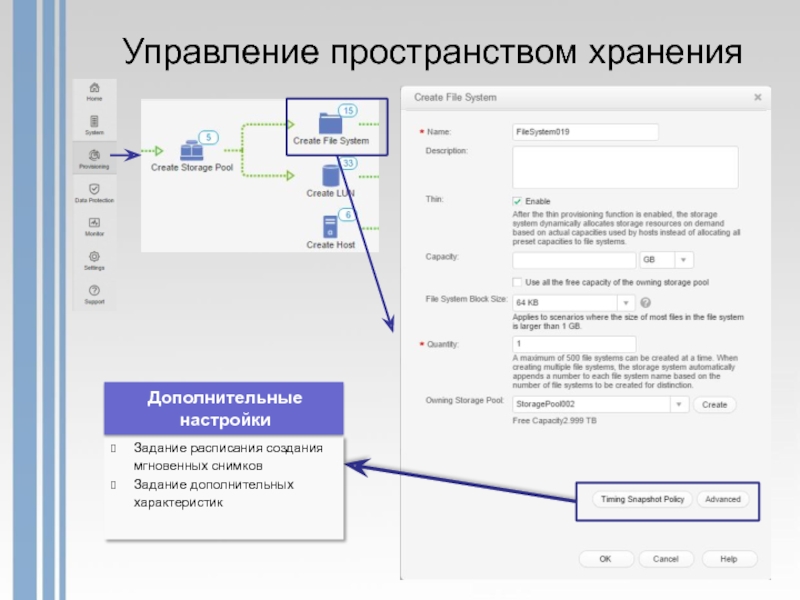

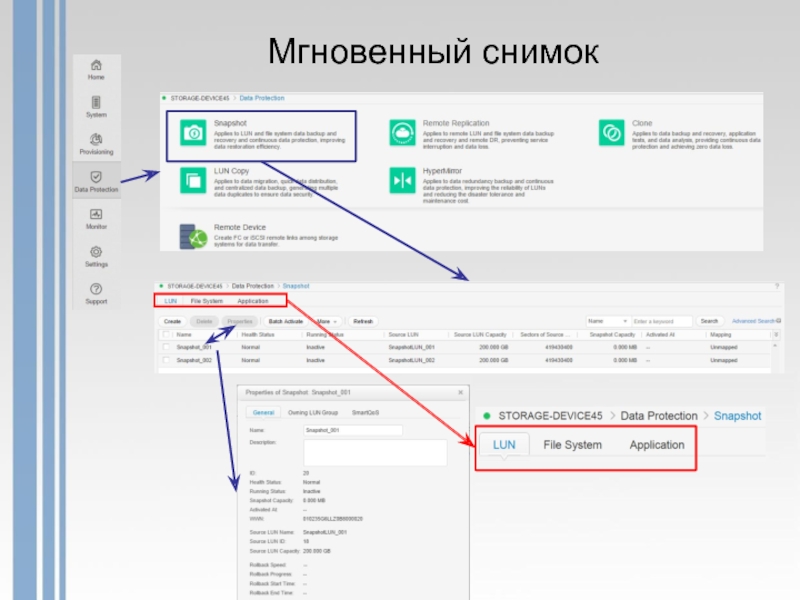

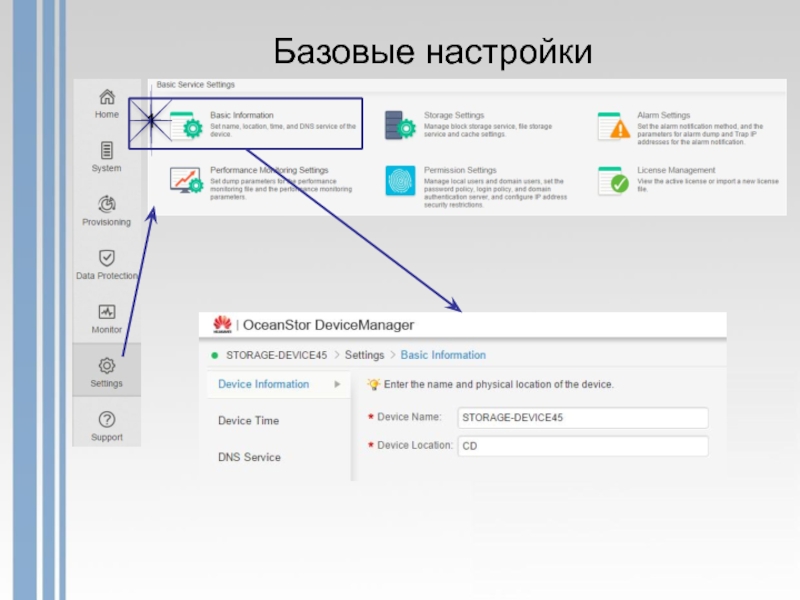

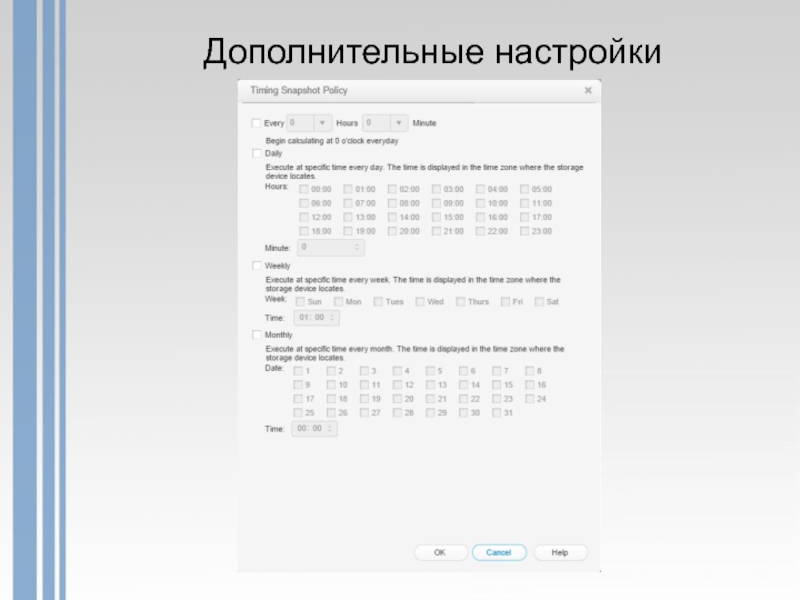

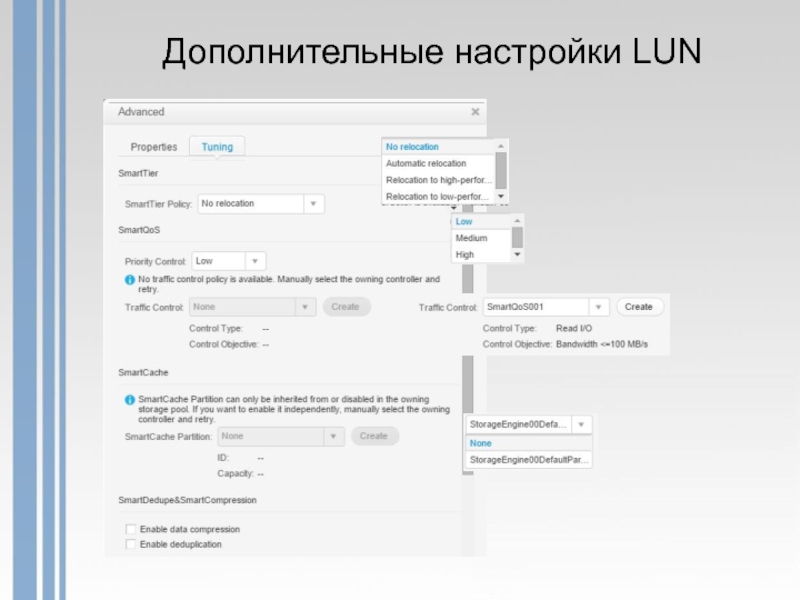

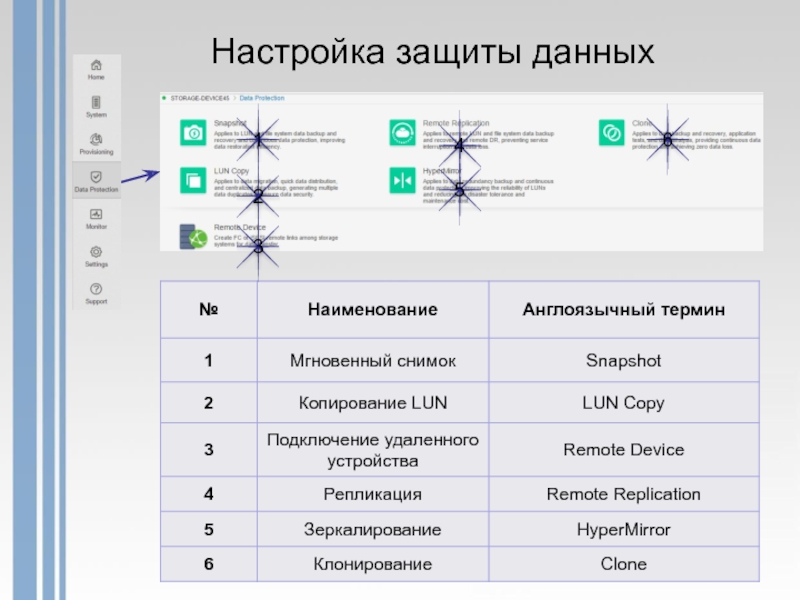

Дополнительные настройки характеристик

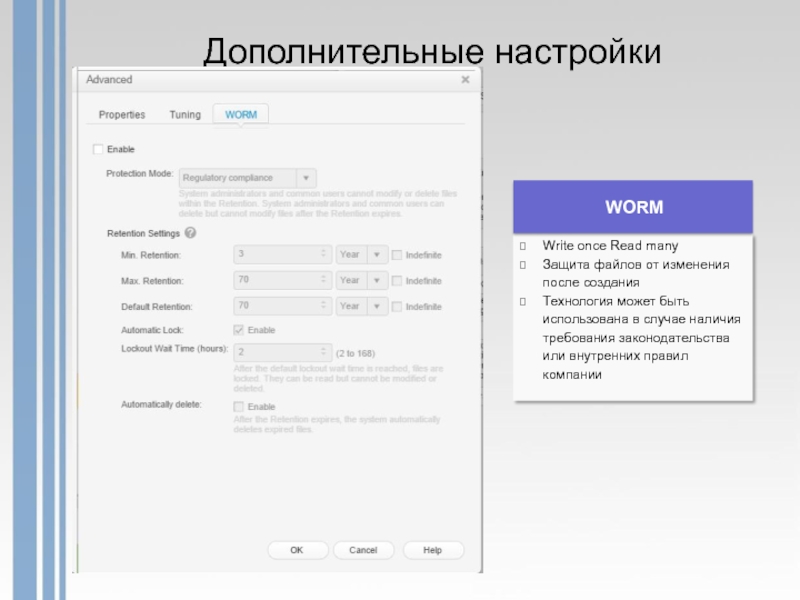

WORM

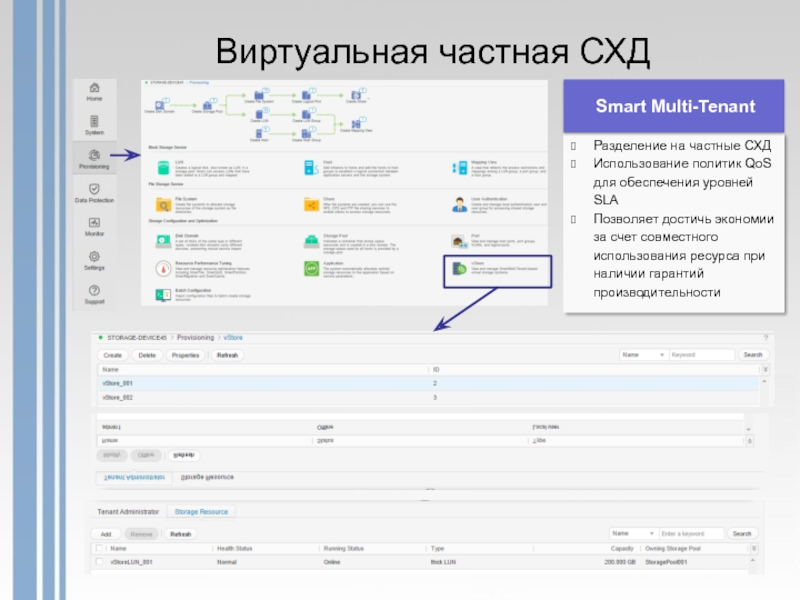

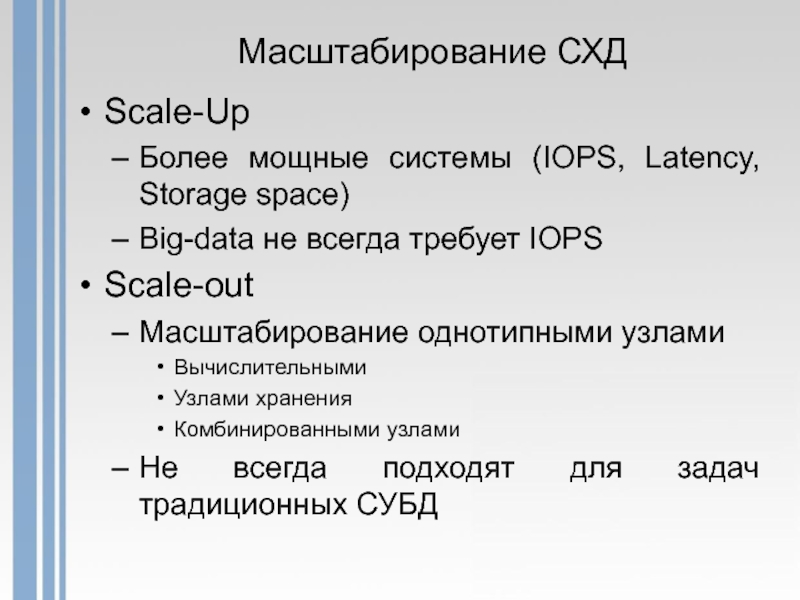

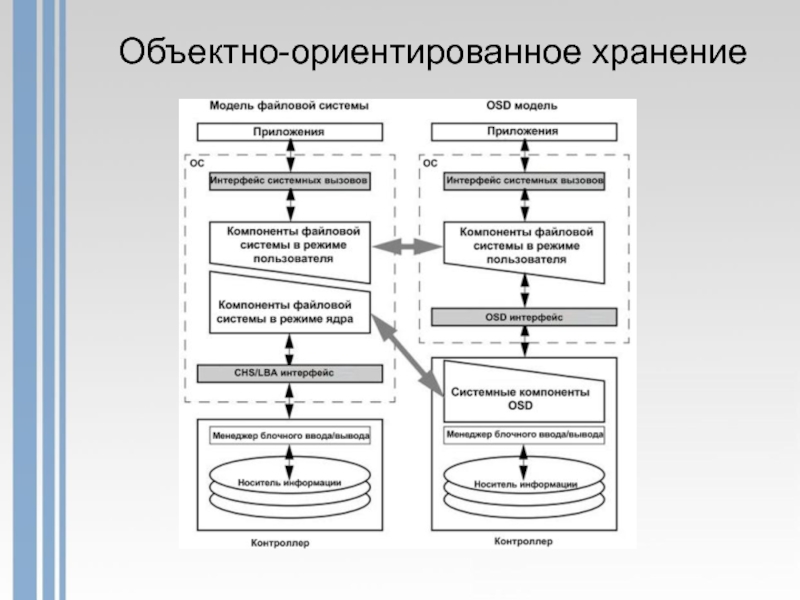

Smart Multi-Tenant
