Система внешней сигнализации на тепловозах серии ТЭМ-18 ДМ при подаче звукового сигнала презентация
Содержание
- 1. Система внешней сигнализации на тепловозах серии ТЭМ-18 ДМ при подаче звукового сигнала
- 2. Рекомендация на присуждение «Золотой Звезды» Голик
- 3. ОПИСАНИЕ ПРОБЛЕМЫ: Одной из проблем является производственный
- 4. Предлагаю дополнить электрическую схему внешней сигнализации (габаритные

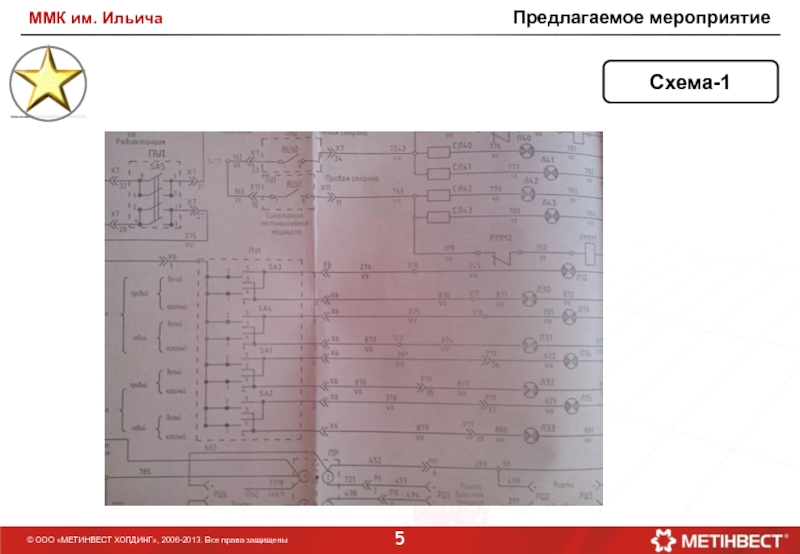

- 5. Предлагаемое мероприятие ФОТО, схемы, эски88зы и т.д. Схема-1

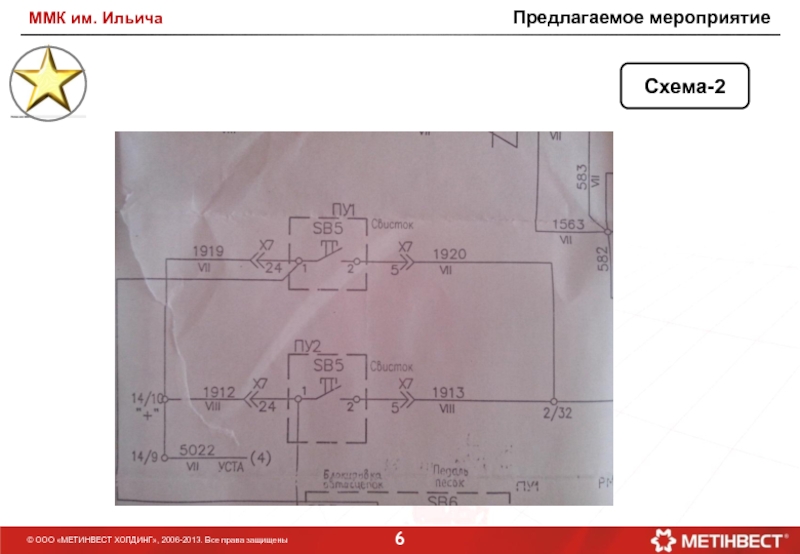

- 6. Предлагаемое мероприятие ФОТО, схемы, эски88зы и т.д. Схема-2
- 7. Предлагаемое мероприятие Предлагаю устанавливать внизу
- 8. Предлагаемое мероприятие Предлагаю устанавливать внизу
Слайд 1Тема: Система внешней сигнализации на тепловозах серии ТЭМ-18 ДМ при подачи
звукового сигнала.
Слайд 2Рекомендация на присуждение «Золотой Звезды»
Голик Александр Владимирович, Овсейко Вадим Александрович.
Машинист
- инструктор локомотивных бригад ЦПС УЖДТ, машинист тепловоза ЦПС УЖДТ.
Фото номинанта на «Золотую Звезду», если «Командная золотая звезда» то фото всех номинантов.
Слайд 3ОПИСАНИЕ ПРОБЛЕМЫ: Одной из проблем является производственный шум – беспорядочное сочетание
звуков различной частоты и интенсивности. В результате чего, работник не реагирует на звуковой сигнал тепловоза и не воспринимает его как опасность для жизни.
Описание существующей проблемы

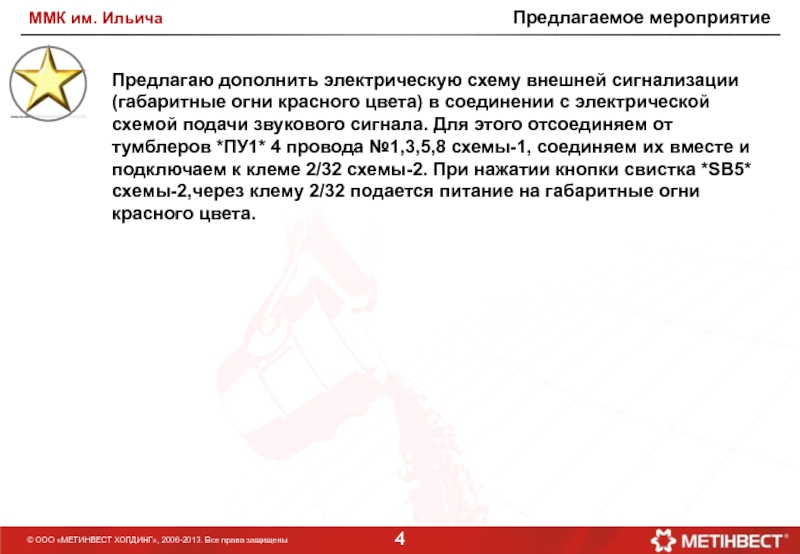

Слайд 4Предлагаю дополнить электрическую схему внешней сигнализации (габаритные огни красного цвета) в
соединении с электрической схемой подачи звукового сигнала. Для этого отсоединяем от тумблеров *ПУ1* 4 провода №1,3,5,8 схемы-1, соединяем их вместе и подключаем к клеме 2/32 схемы-2. При нажатии кнопки свистка *SB5* схемы-2,через клему 2/32 подается питание на габаритные огни красного цвета.
Предлагаемое мероприятие
Слайд 7
Предлагаемое мероприятие
Предлагаю устанавливать внизу подножек тепловоза с правой стороны фонари.
Которые будут освещать место схода.
СТАЛО
БЫЛО
ФОТО
ФОТО
В дневное время при подаче звукового сигнала.
Слайд 8
Предлагаемое мероприятие
Предлагаю устанавливать внизу подножек тепловоза с правой стороны фонари.
Которые будут освещать место схода.
СТАЛО
БЫЛО
ФОТО
ФОТО
Система сигнализирует о маневрах, совершаемых тепловозом и служит
для предупреждения работников комбината находящихся: внутри производственных цехов, на ж/д путях, вблизи ж/д переездов и пешеходных дорожек.
В ночное время при подачи звукового сигнала.
