Система вентиляции без рекуперации тепла презентация

Содержание

Проблема с бассейнами № 1.

Слайд 1Система вентиляции без рекуперации тепла

Слайд 2Проблема с бассейнами № 1.

Слайд 3Последствия избыточной влажности
Разрушение отделочных материалов
Конденсация

Слайд 4Проблема с бассейнами № 2.
Раздражение глаз

Соляная & Азотная Кислота

Слайд 5Температура воздуха, температура воды & относительная влажность
28oC

Слайд 6Температурные режимы в бассейнах различного назначения
Темп. воды
Тренировочный 26oC
Муниципальный 29oC
Гостиничный 30oC
Детский 31oC
Джакузи 36oC
Гидротерапия 37oC

Темп.

воздуха
27oC
30oC
31oC
32oC
31oC
31oC

Слайд 7Размеры бассейна

Слайд 8Типовые параметры плавательного бассейна
Температура воды 28 oC
Температура воздуха 30 oC
Относительная влажность 55 % RH
Размеры

бассейна 12m × 25m
300 m2
Объем бассейна 16m × 30m × 4m
1920 m3

Слайд 9








W = интенсивность испарения (кг/час)
А = площадь зеркала бассейна (м2)
a =

фактор активности
P1 = Давление насыщенных паров при температуре воды (мБар)
P2 = Давление паров воды в воздухе бассейна (мБар)



Интенсивность испарения

Biasin & Krumme

Слайд 10Активность бассейна & фактор активности

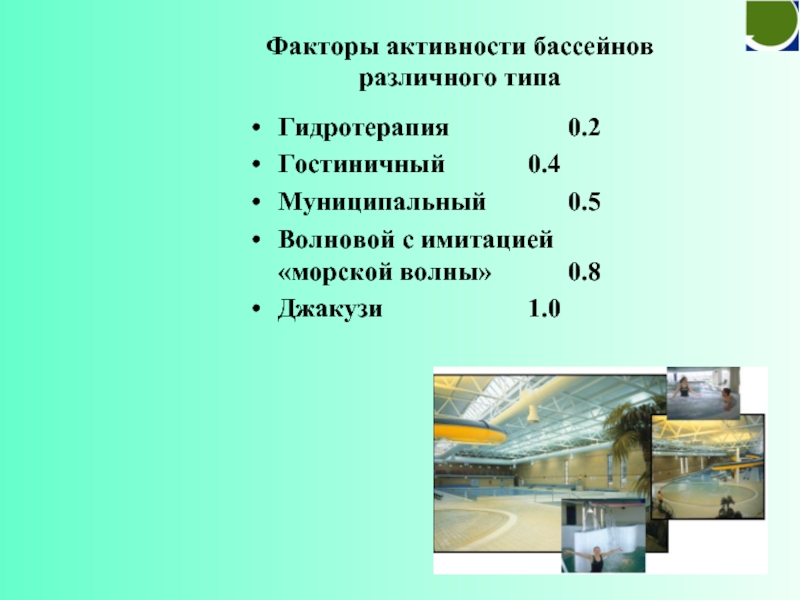

Слайд 11Факторы активности бассейнов различного типа
Гидротерапия 0.2
Гостиничный 0.4
Муниципальный 0.5
Волновой с имитацией «морской волны» 0.8
Джакузи 1.0

Слайд 12

Физические характеристики воздуха

Слайд 13Интенсивность испарения
W = [0.118 + (0.01995 × 0.5 × (40.04 -

25.45))] × 300
1.333

Biasin & Krumme

Слайд 14Интенсивность испарения для частных бассейнов, г/м2

Слайд 15Интенсивность испарения для больших общественных бассейнов, г/м2

Слайд 16V =

W × 1000
(Xi - Xo) × 1.175 × 3600

Xo = влагосодержание наружного воздуха (г/кг)

W = интенсивность испарения (кг/ч)

V = Расход воздуха (м3/c)

Расчет объема вентиляции

Xi = требуемое влагосодержание (г/кг)

= 3.4 м3/с=12261 м3/ч

Слайд 17
Прямоточный осушитель AF



Свежий воздух

Из бассейна

Слайд 186-ти секционный осушитель WP+BB

Свежий воздух
Из бассейна



Выброс в атмосферу

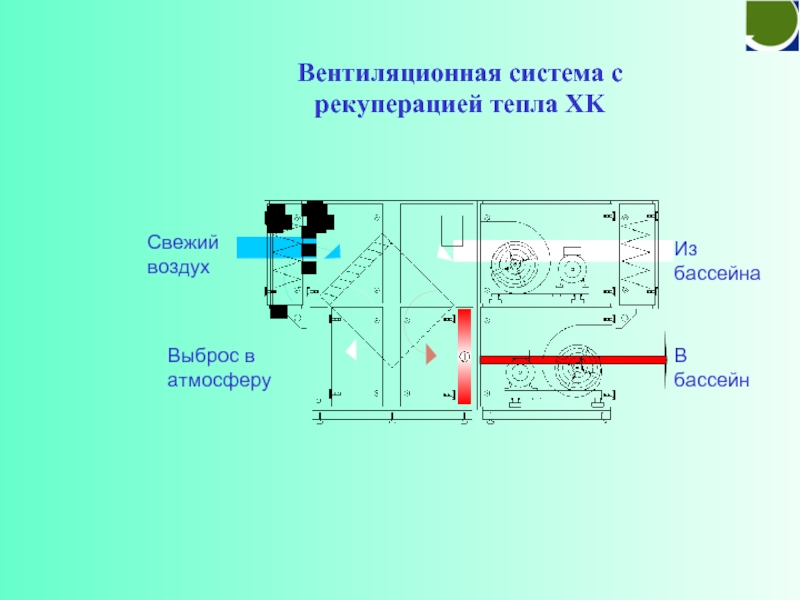

Слайд 19

Вентиляционная система с рекуперацией тепла XK
Свежий воздух
В бассейн
Из бассейна
Выброс в атмосферу

Слайд 20
Вентиляционная система со смесительной камерой XK+BB

Слайд 21
Система комплексной обработки воздуха XWP+BB

Слайд 22





Охлаждение летом





















































условия:
Наружный воздух t = 320C, RH = 40%
вытяжка t =

240C
Кратность воздухообмена: 6 x объемов/час
Свежий воздух: 100%
Треб. Температура на притоке 150C









































































































































































29 oC

24 oC

32 oC

27 oC

15 oC

21 oC

53 oC

42 oC

32 oC

53 oC

15 oC

24 oC

Лето – режим кондиционирования - 100% свежего воздуха

Слайд 23Отопление зимой
условия:
Наружный воздух t = -160C, RH = 100%
вытяжка t =

210C
Кратность воздухообмена: 6 x объемов/час
Свежий воздух: 50%
Достижимая температура на притоке 180C

















































































































































































































21 oC












21 oC


9 oC

18 oC



-16 oC


-6 oC




4 oC


4 oC




8 oC

18 oC

Зима – обогрев - 50% свежего воздуха

Слайд 24Принцип рекуперации
Лето
Зима
Бассейн
Улица

Слайд 25Принципиальная схема

Слайд 26Схема холодильного контура
1. Герметичный компрессор
2. Испаритель (нормальное
функционирование)
3. Конденсатор (нормальное
функционирование)
4. Первичный терморегулирующий
вентиль
5.

Вторичный терморегулирующий
вентиль
6. Невозвратный клапан
7. Ресивер
8. Фильтр(осушитель
9. Смотровое стекло
10. Реверсивный клапан
11. Прессостат высокого давления
12. Вакуумный аккумулятор
13. Водоохлаждаемый
конденсатор
(опция)
14. Манометр линии низкого
давления
15. Манометр линии высокого
давления
16. Маслоотделитель
17. Рабочий прессостат
18. Прессостат линии низкого
давления
19. Предохранительный клапан

Слайд 27Блок рекуперации

Слайд 28Блок вентилятора и фильтра

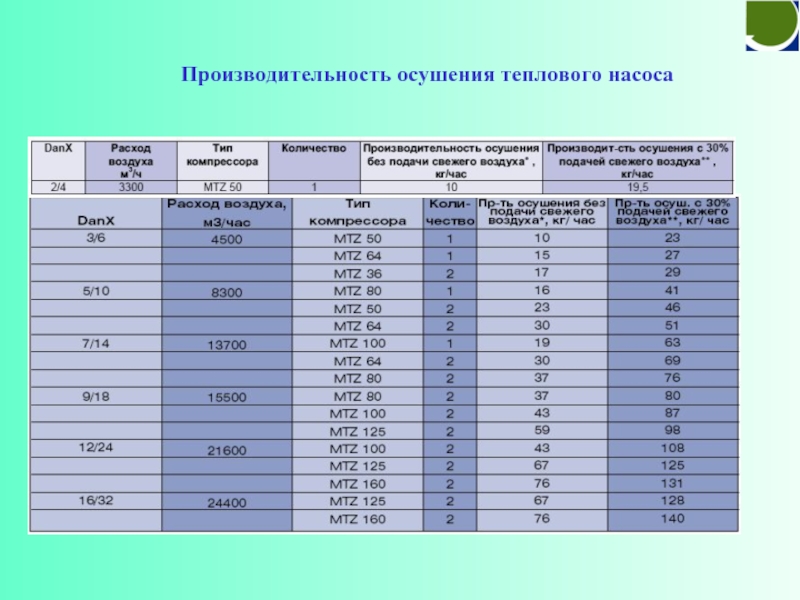

Слайд 29Производительность осушения теплового насоса

Слайд 30Сравнение эксплуатационных расходов за год для 2-х режимов вентиляции

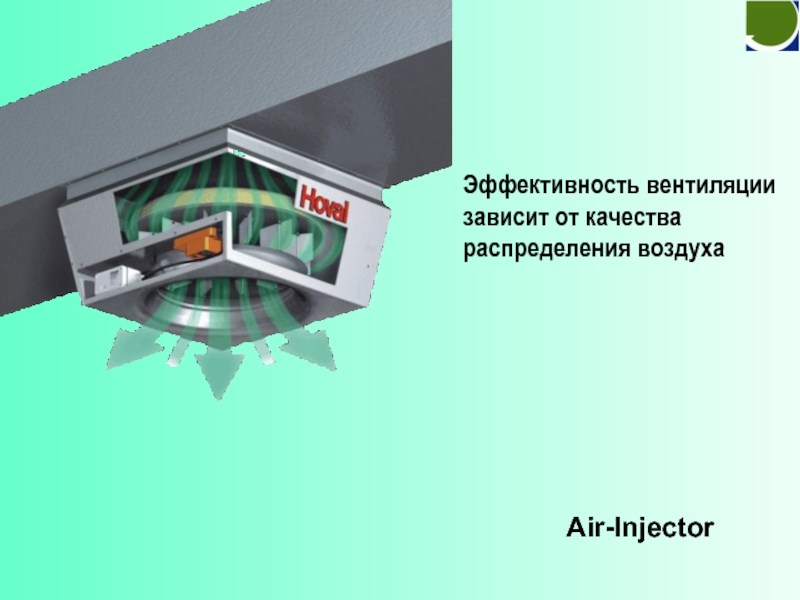

Слайд 31Air-Injector
Эффективность вентиляции зависит от качества распределения воздуха

Слайд 32Принцип действия
Поток воздуха поступает в воздухораспределитель сверху, закручивается направляющими лопатками и

подается в помещение

Корпус

Звукоизолирующий экран

Направляющие лопатки

Двустороннее сопло

Слайд 33Режимы работы воздухораспределителя

Слайд 34Кириши, с/к “Нефтяник”

Слайд 35Бассейн
спорткомплекса ЦСКА,
г. Киев

Слайд 36Типовая схема воздухообмена

Слайд 37Спасибо за внимание
