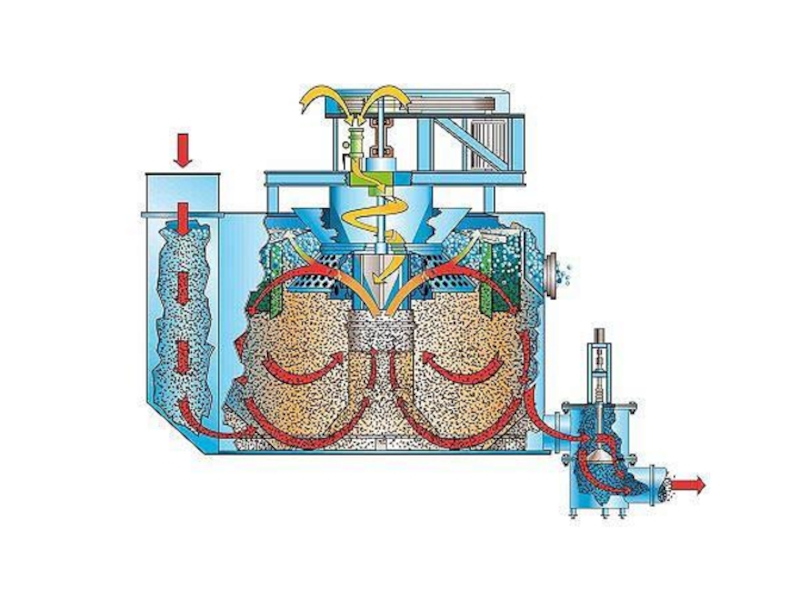

Система сбора и промышленной очистки воды от нефтепродуктов презентация
Содержание
- 1. Система сбора и промышленной очистки воды от нефтепродуктов
- 2. Промышленная очистка воды от нефти и нефтепродуктов
- 3. Система сбора и промышленной очистки воды от нефтепродуктов состоит
- 4. Качество сточных вод заметно ухудшилось, так как
- 5. Состав и свойства производственных сточных
- 6. В зависимости от степени загрязнения производственные сточные
- 7. Основные показатели качества сточных вод
- 9. Усреднители Динамика состава сточной воды
- 10. 1. Многоканальные усреднители Многоканальные усреднители с

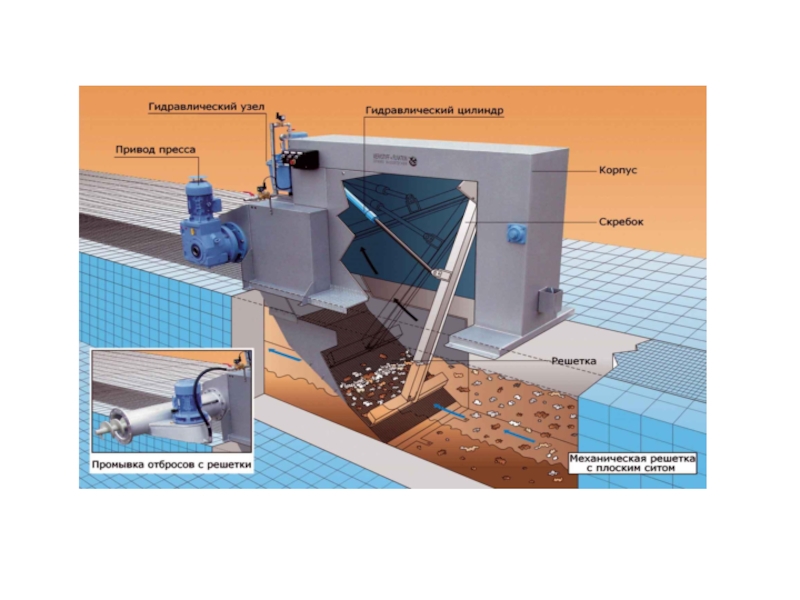

- 11. Решетки Схема решетки с ручной очисткой
- 13. Решетки бывают различных типов: подвижные
- 14. 1. Горизонтальные песколовки Схема горизонтальной
- 15. Схема горизонтальной песколовки с круговым движением воды
- 16. 2. Вертикальные песколовки Схема вертикальной
- 17. 3. Тангенциальные песколовки Схема тангенциальной
- 18. Схема аэрируемой песколовки 1 –

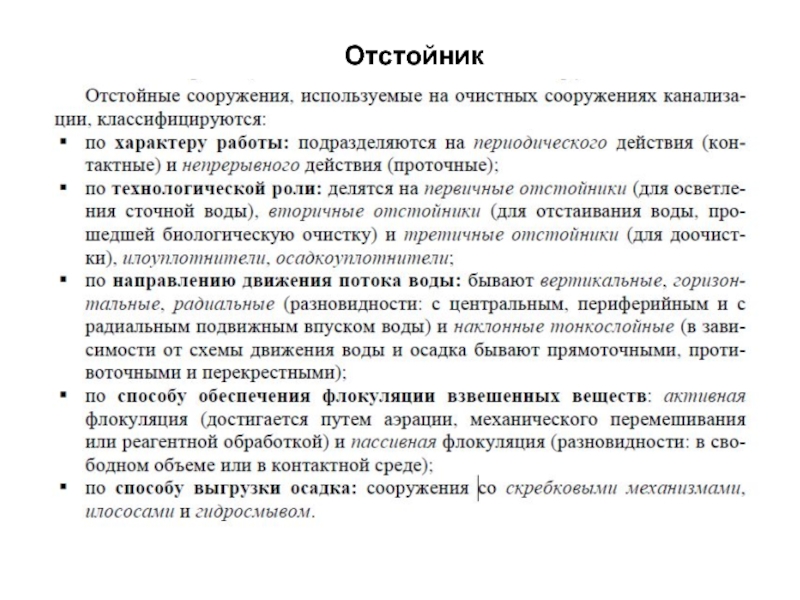

- 19. Отстойники
- 20. 1. Горизонтальные отстойники Схема горизонтального отстойника
- 21. 2. Вертикальные отстойники Схема вертикального
- 22. Схема вертикального отстойника с нисходяще-восходящим потоком
- 23. 3. Радиальные отстойники Схема радиального
- 24. 1. Горизонтальные нефтеловушки Схема горизонтальной нефтеловушки 1
- 25. 2. Многоярусные нефтеловушки Схема многоярусной нефтеловушки 1
- 26. 3. Радиальная нефтеловушка Схема радиальной нефтеловушки 1

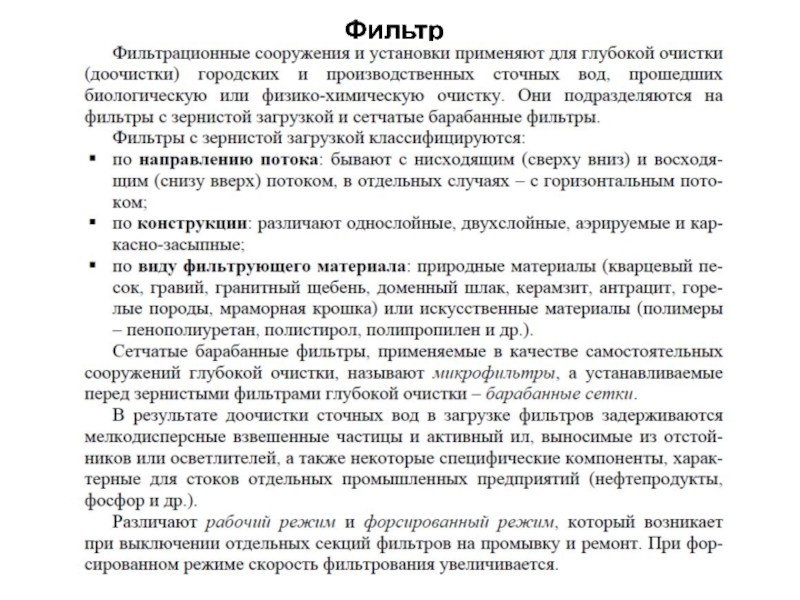

- 27. Фильтры
- 28. Фильтры с нисходящим потоком 1 – подвод
- 29. Каркасно-засыпные фильтры 1 – подвод воды;
- 30. Фильтры с плавающей загрузкой 1 – подвод
- 31. Схемы открытых гидроциклонов а – без внутренних
- 32. Схемы центрифуги ОГШ 1 – труба подачи;

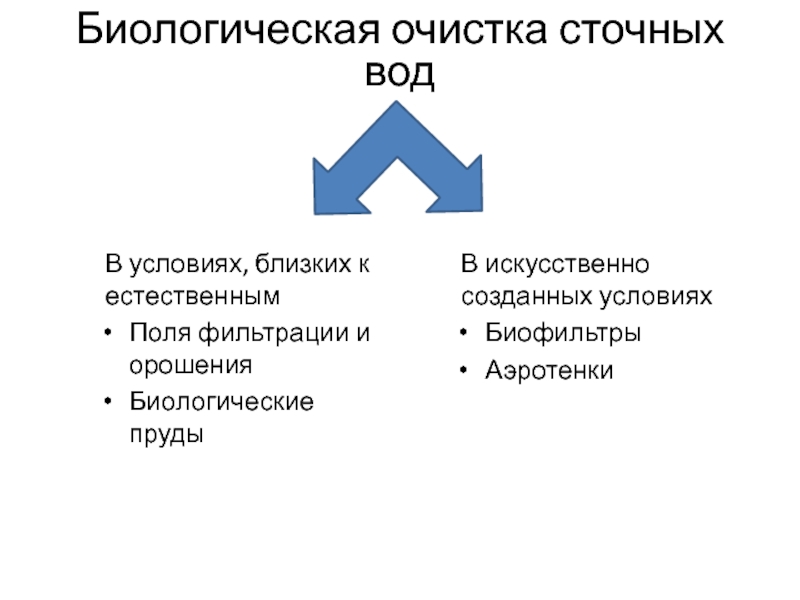

- 33. Биологическая очистка сточных вод В условиях,

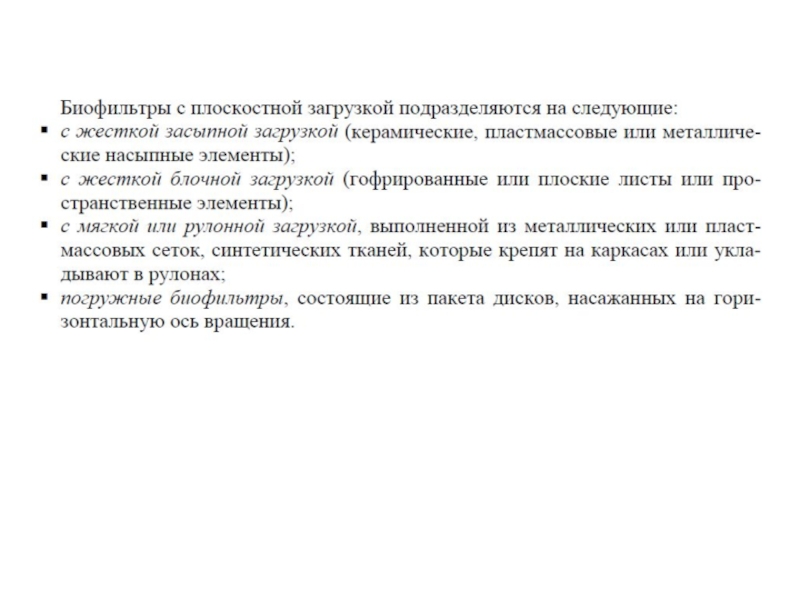

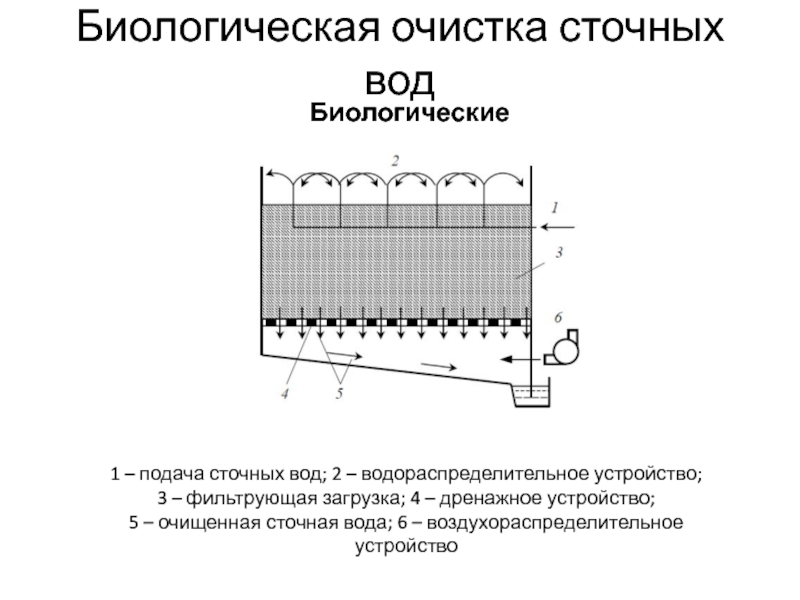

- 34. Биологическая очистка сточных вод Биологические фильтры
- 37. Дисковые погружные фильтры 1 – подача

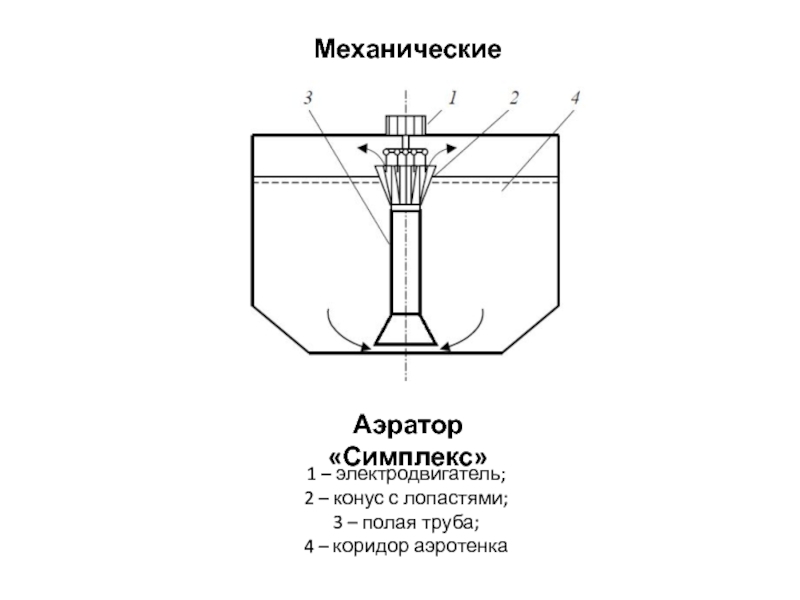

- 38. Механические аэраторы 1 – электродвигатель; 2
- 39. Аэротенки-отстойники Оксиконтакт 1 – впуск сточной воды;

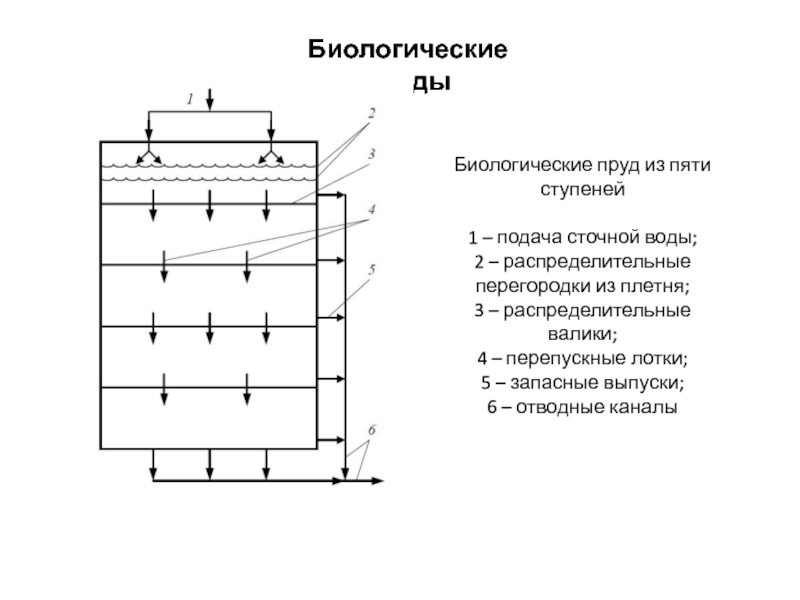

- 40. Биологические пруды Биологические пруд из пяти ступеней
- 41. Физико-химическая очистка сточных вод Флотация
- 43. Напорная флотация

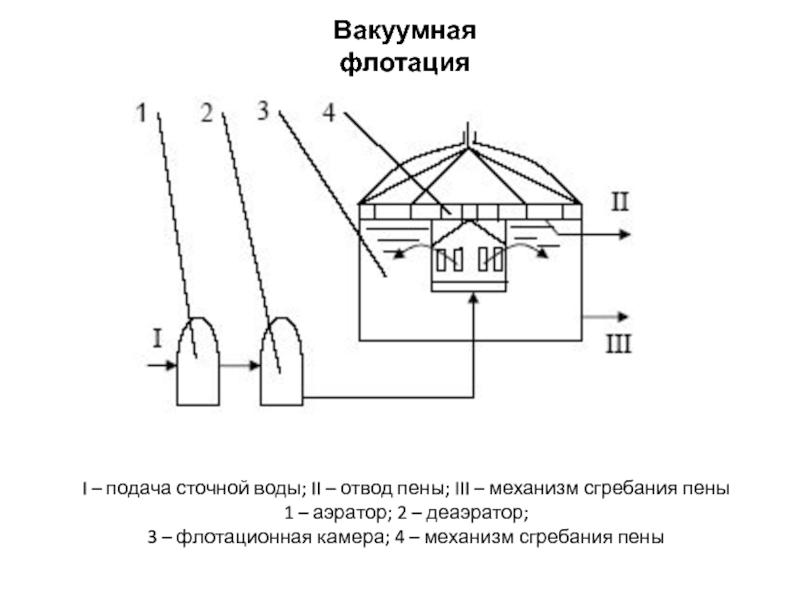

- 44. Вакуумная флотация I – подача сточной воды;
- 45. Коагуляция
- 46. Экстракция
- 47. Комбинированное сооружение физико-химической очистки сточных вод

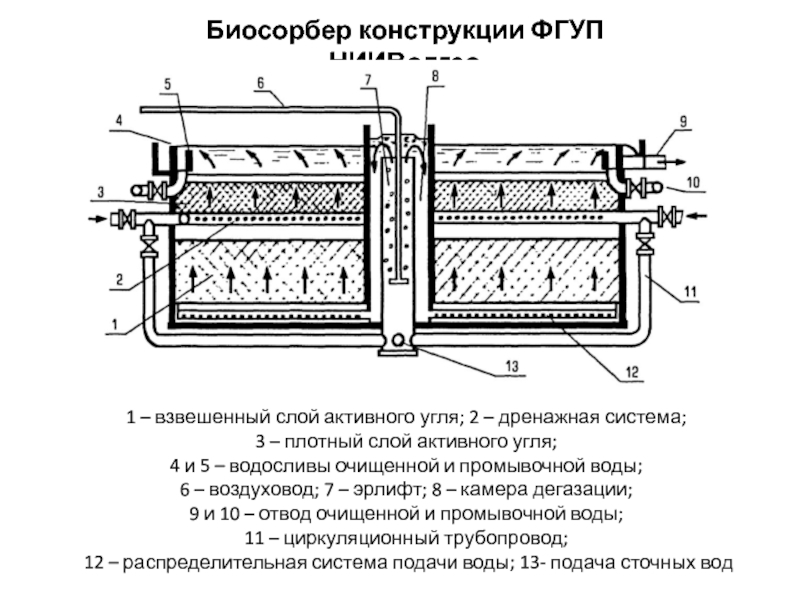

- 49. Биосорбер конструкции ФГУП НИИВодгео 1 – взвешенный
- 50. Хлоратор ЛОНИИ-СТО 1 – промежуточный баллон; 2
Промышленная очистка воды от нефти и нефтепродуктов

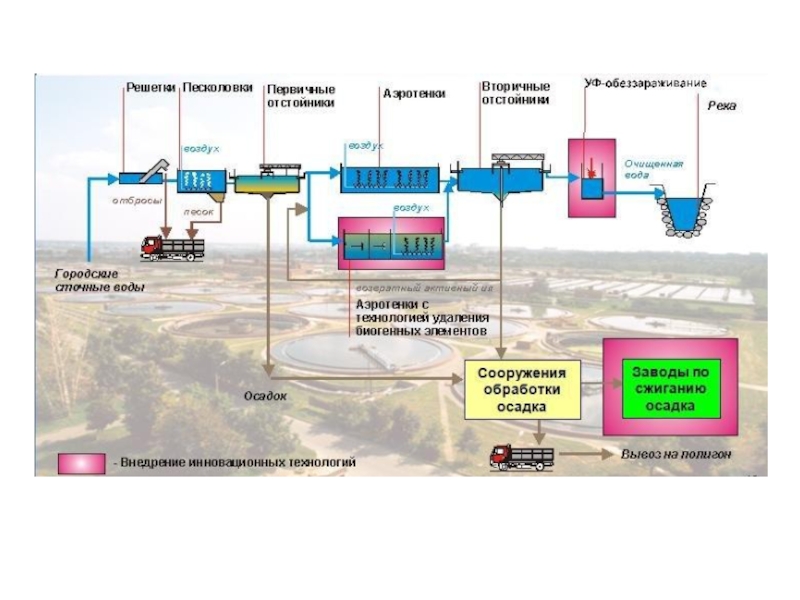

Слайд 3Система сбора и промышленной очистки воды от нефтепродуктов состоит из множества ступеней, которые
могут меняться в зависимости от ряда факторов:
- необходимости уменьшения количества промстоков и снижения в них вредных примесей до предельно допустимых концентраций;
- возможности отделения ценных примесей из сточных вод для вторичного использования;
- целесообразности повторного использования сточных вод в технологических процессах, а также системах оборотного водоснабжения.
Слайд 4Качество сточных вод заметно ухудшилось, так как очистные сооружения не справляются.
И на это есть ряд причин:
a) за последние годы значительно расширился перечень нефтепродуктов, попадающих в сточные воды на производстве;
б) очистные сооружения морально устарели, так как были рассчитаны на менее загрязненные сточные воды;
в) за годы эксплуатации системы очистки промстоков выработали свой ресурс и не совершенствовались.
Слайд 5 Состав и свойства производственных сточных вод Сточные воды, отводимые с
территорий промышленных предприятий, по своему составу делятся на три вида.
1) Производственные сточные воды образуются в результате использования воды в различных технологических процессах.
2) Хозяйственно-бытовые сточные воды образуются при эксплуатации на территории предприятия санузлов, душевых, прачечных и столовых. В составе таких вод различают фекальные, загрязненные в основном физиологическими выделениями людей, и хозяйственные, загрязненные различными хозяйственными отбросами, моющими средствами.
3) Атмосферные (ливневые) сточные воды (поверхностный сток с территорий предприятий) образуются в результате смыва примесей, скапливающихся на территории, дождевой, талой и поливочной водой.

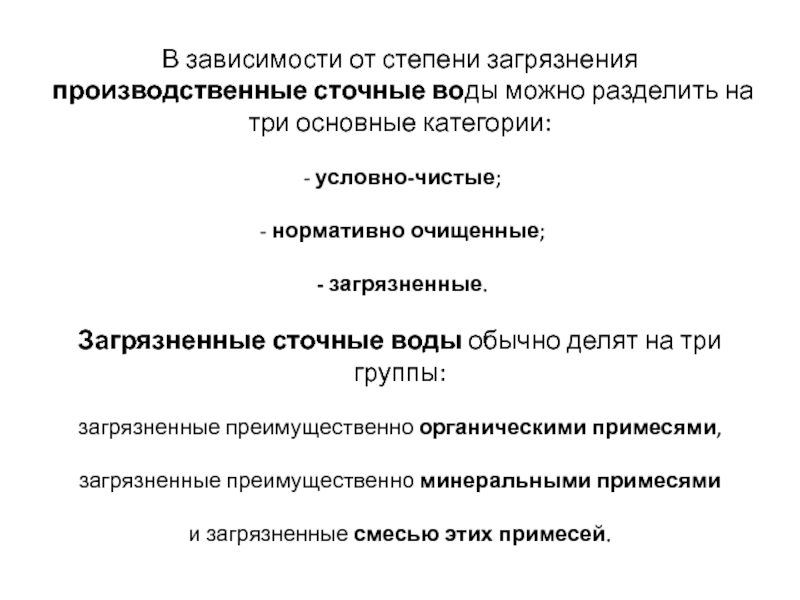

Слайд 6В зависимости от степени загрязнения производственные сточные воды можно разделить на
три основные категории:
- условно-чистые;
- нормативно очищенные;
- загрязненные.
Загрязненные сточные воды обычно делят на три группы:
загрязненные преимущественно органическими примесями,
загрязненные преимущественно минеральными примесями
и загрязненные смесью этих примесей.
Слайд 7Основные показатели качества сточных вод К основным санитарно-химическим показателям
загрязнения сточных вод относятся:
- температура;
- окраска, запах, прозрачность;
- реакция среды;
- сухой и плотный остатки;
- взвешенные вещества;
- потери при прокаливании, зольность твердых примесей;
- химическая и биохимическая окисляемость;
- соединения азота и фосфора;
- сульфаты и хлориды, синтетические поверхностно-активные вещества (СПАВ);
- растворенный кислород;
- токсичные вещества;
- биологические загрязнения.
Слайд 9Усреднители
Динамика состава сточной воды при разных характерах нестационарности
а – залповый
сброс;
б – циклические колебания
б – циклические колебания
Слайд 101. Многоканальные усреднители
Многоканальные усреднители с различной длиной каналов
а – прямоугольный;
б - круглый
1 – канал подачи воды;
2 – распределительный лоток;
3 – сборный лоток;
4 – глухая перегородка;
5 – канал отвода воды
1 – канал подачи воды;
2 – распределительный лоток;
3 – сборный лоток;
4 – глухая перегородка;
5 – канал отвода воды

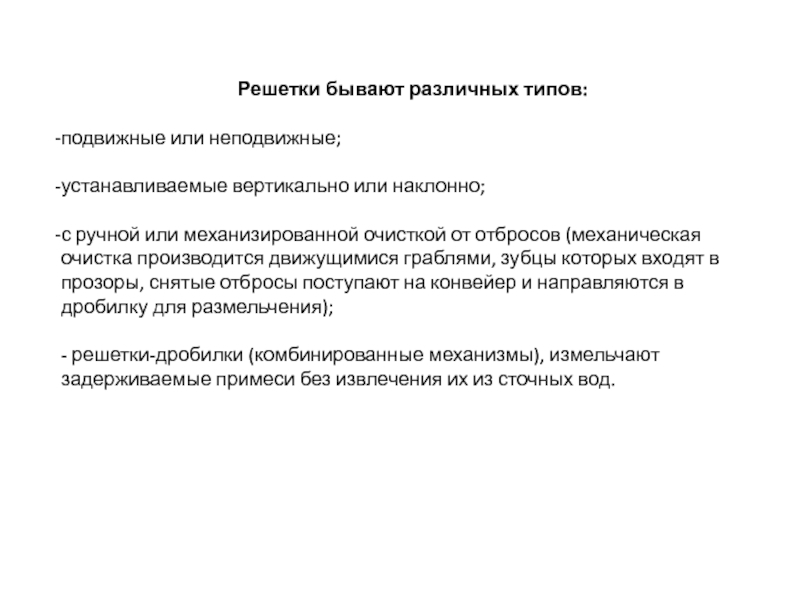

Слайд 13Решетки бывают различных типов:
подвижные или неподвижные;
устанавливаемые вертикально или наклонно;
с ручной или механизированной очисткой от отбросов (механическая очистка производится движущимися граблями, зубцы которых входят в прозоры, снятые отбросы поступают на конвейер и направляются в дробилку для размельчения);
- решетки-дробилки (комбинированные механизмы), измельчают задерживаемые примеси без извлечения их из сточных вод.
Слайд 141. Горизонтальные песколовки
Схема горизонтальной песколовки с прямолинейным движением воды
1
– цепной скребковый механизм;
2 – гидроэлеватор;
3 – бункер
2 – гидроэлеватор;
3 – бункер
Слайд 15Схема горизонтальной песколовки с круговым движением воды
1 – кольцевой желоб;
2 – осадочный конус;
3 – подводящий канал;
4 – отводящий канал
Слайд 162. Вертикальные песколовки
Схема вертикальной песколовки с вращательным движением воды
1
– подводящий канал;
2 – сборный кольцевой лоток;
3 – ввод воды в рабочую зону;
4 – отводящий канал
2 – сборный кольцевой лоток;
3 – ввод воды в рабочую зону;
4 – отводящий канал
Слайд 173. Тангенциальные песколовки
Схема тангенциальной песколовки с вихревой водяной воронкой
1
– подводящий канал;
2 – отводящий канал
3 – рабочая часть;
4 – регулируемый водослив;
5 – песок;
6 – шнековый подъемник
2 – отводящий канал
3 – рабочая часть;
4 – регулируемый водослив;
5 – песок;
6 – шнековый подъемник

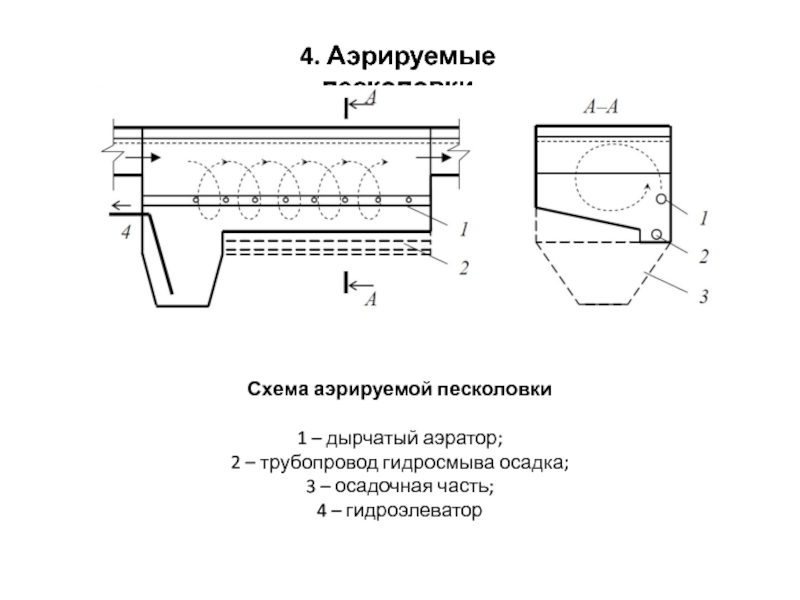

Слайд 18Схема аэрируемой песколовки
1 – дырчатый аэратор;
2 – трубопровод гидросмыва осадка;
3 – осадочная часть;
4 – гидроэлеватор
4. Аэрируемые песколовки

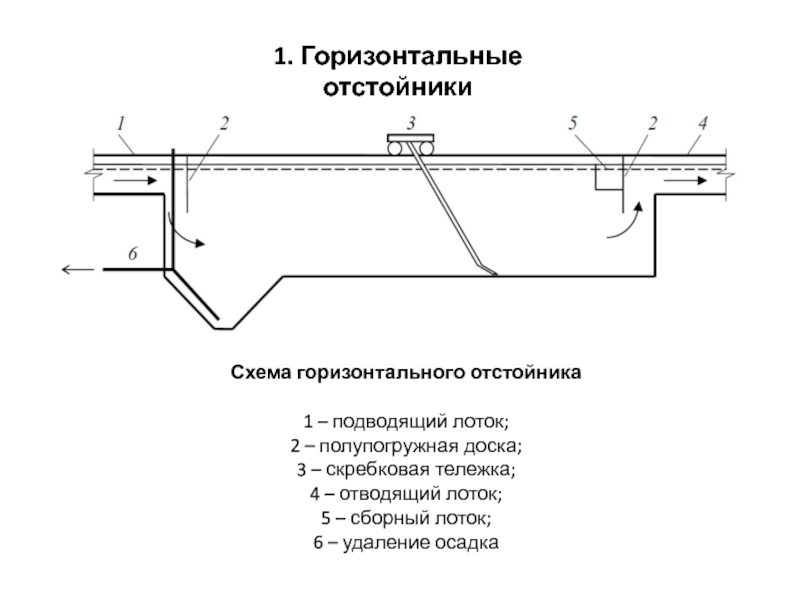

Слайд 201. Горизонтальные отстойники
Схема горизонтального отстойника
1 – подводящий лоток;
2 –
полупогружная доска;
3 – скребковая тележка;
4 – отводящий лоток;
5 – сборный лоток;
6 – удаление осадка
3 – скребковая тележка;
4 – отводящий лоток;
5 – сборный лоток;
6 – удаление осадка
Слайд 212. Вертикальные отстойники
Схема вертикального отстойника с центральным впуском
1 –
центральная труба;
2 – зона отстаивания;
3 – осадочная часть;
4 – отражательный щит;
5 – периферийный сборный лоток;
6 – кольцевой лоток;
7 – удаление осадка
2 – зона отстаивания;
3 – осадочная часть;
4 – отражательный щит;
5 – периферийный сборный лоток;
6 – кольцевой лоток;
7 – удаление осадка
Слайд 22Схема вертикального отстойника с нисходяще-восходящим потоком
1 – подающий трубопровод;
2 –
кольцевая перегородка;
3 – зубчатый водослив;
4 – осадочная часть;
5 – периферийный сборный лоток;
6 – удаление осадка
3 – зубчатый водослив;
4 – осадочная часть;
5 – периферийный сборный лоток;
6 – удаление осадка
Слайд 233. Радиальные отстойники
Схема радиального первичного отстойника
1 – подача сточной
воды;
2 – сборный лоток;
3 – отстойная зона;
4 – иловый приямок;
5 – скребковый механизм;
6 –удаление осадка
2 – сборный лоток;
3 – отстойная зона;
4 – иловый приямок;
5 – скребковый механизм;
6 –удаление осадка
Слайд 241. Горизонтальные нефтеловушки
Схема горизонтальной нефтеловушки
1 – подводящая труба; 2 – щелевая
распределительная перегородка;
3 – нефтесборная труба; 4 – механизм передвижения скребков;
5 – скребковый транспортер; 6 – трубопровод отвода осветленной воды;
7 – гидроэлеватор; 8 – подача воды к гидроэлеватору; 9 – отвод осадка
3 – нефтесборная труба; 4 – механизм передвижения скребков;
5 – скребковый транспортер; 6 – трубопровод отвода осветленной воды;
7 – гидроэлеватор; 8 – подача воды к гидроэлеватору; 9 – отвод осадка
Слайд 252. Многоярусные нефтеловушки
Схема многоярусной нефтеловушки
1 – подводящая труба;
2 – водораспределительная
труба;
3 – нефтесборная труба;
4 – пропорциональное распределительное устройство;
5 – тонкослойный модуль;
6 – скребковый транспортер;
7 – трубопровод отвода осветленной воды;
8 – гидроэлеватор;
9 – отвод осадка
3 – нефтесборная труба;
4 – пропорциональное распределительное устройство;
5 – тонкослойный модуль;
6 – скребковый транспортер;
7 – трубопровод отвода осветленной воды;
8 – гидроэлеватор;
9 – отвод осадка
Слайд 263. Радиальная нефтеловушка
Схема радиальной нефтеловушки
1 – подача сточной воды;
2 –
сборный лоток;
3 – скребковый механизм;
4 – нефтесборная труба;
5 – направляющий цилиндр;
6 – удаление осадка
3 – скребковый механизм;
4 – нефтесборная труба;
5 – направляющий цилиндр;
6 – удаление осадка
Слайд 28Фильтры с нисходящим потоком
1 – подвод воды;
2 – отвод промывочной
воды;
3 – отвод фильтрата;
4 – подача промывочной воды;
5 – распределительный карман;
6 – желоб для подачи исходной воды;
7 – песчаная загрузка;
8 – поддерживающий слой
3 – отвод фильтрата;
4 – подача промывочной воды;
5 – распределительный карман;
6 – желоб для подачи исходной воды;
7 – песчаная загрузка;
8 – поддерживающий слой
Слайд 29Каркасно-засыпные фильтры
1 – подвод воды;
2 – отвод промывочной воды;
3
– подача промывочной воды;
4 – отвод фильтрата;
5 – гравийный каркас;
6 и 7 – крупно- и мелкозернистая загрузка;
8 – поддерживающий слой;
9 – подача воздуха
4 – отвод фильтрата;
5 – гравийный каркас;
6 и 7 – крупно- и мелкозернистая загрузка;
8 – поддерживающий слой;
9 – подача воздуха

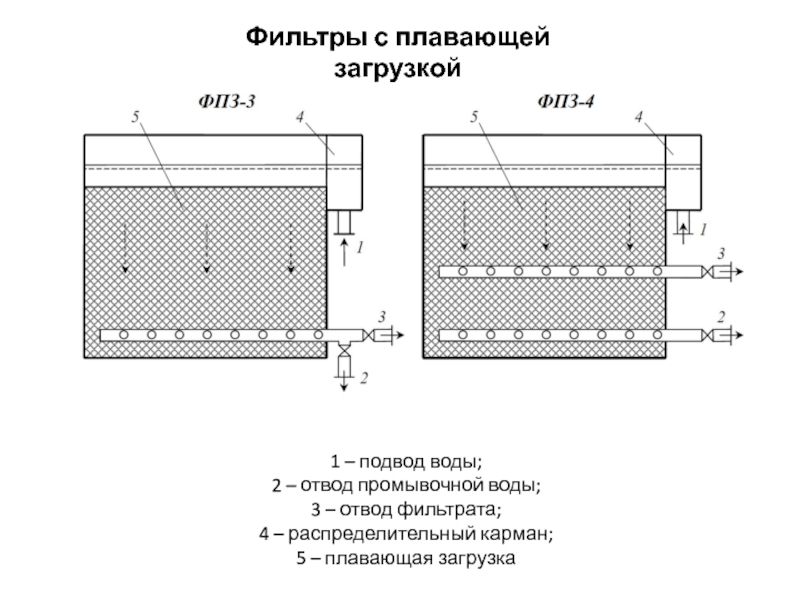

Слайд 30Фильтры с плавающей загрузкой
1 – подвод воды;
2 – отвод промывочной
воды;
3 – отвод фильтрата;
4 – распределительный карман;
5 – плавающая загрузка
3 – отвод фильтрата;
4 – распределительный карман;
5 – плавающая загрузка
Слайд 31Схемы открытых гидроциклонов
а – без внутренних устройств; б – с конической
диафрагмой;
в – с конической диафрагмой и внутренним цилиндром
1 – водоподающая труба; 2 – шламоотводящая труба;
3 – водоотводящая труба; 4 – погружная кольцевая стенка;
5 – кольцевой водослив; 6 – водосборный кольцевой лоток;
7 – коническая диафрагма; 8 – цилиндрическая перегородка
в – с конической диафрагмой и внутренним цилиндром
1 – водоподающая труба; 2 – шламоотводящая труба;
3 – водоотводящая труба; 4 – погружная кольцевая стенка;
5 – кольцевой водослив; 6 – водосборный кольцевой лоток;
7 – коническая диафрагма; 8 – цилиндрическая перегородка
Слайд 32Схемы центрифуги ОГШ
1 – труба подачи; 2 – сливные отверстия;
3
– сливная труба; 4 – отверстие для осадка;
5 – труба осадка; 6 – ротор;
7 – полый шнек; 8 – окна
5 – труба осадка; 6 – ротор;
7 – полый шнек; 8 – окна
Слайд 33Биологическая очистка сточных вод
В условиях, близких к естественным
Поля фильтрации и
орошения
Биологические пруды
Биологические пруды
В искусственно созданных условиях
Биофильтры
Аэротенки
Слайд 34Биологическая очистка сточных вод
Биологические фильтры
1 – подача сточных вод;
2 – водораспределительное устройство;
3 – фильтрующая загрузка; 4 – дренажное устройство;
5 – очищенная сточная вода; 6 – воздухораспределительное устройство
3 – фильтрующая загрузка; 4 – дренажное устройство;
5 – очищенная сточная вода; 6 – воздухораспределительное устройство
Слайд 37Дисковые погружные фильтры
1 – подача сточных вод;
2…5 – первая,
вторая, третья и четвертая ступени биофильтра;
6 – выпуск очищенных сточных вод
6 – выпуск очищенных сточных вод
Слайд 38Механические аэраторы
1 – электродвигатель;
2 – конус с лопастями;
3 –
полая труба;
4 – коридор аэротенка
4 – коридор аэротенка
Аэратор «Симплекс»
Слайд 39Аэротенки-отстойники
Оксиконтакт
1 – впуск сточной воды;
2 – отвод сточной воды;
3
– отстойная зона;
4 – удаление избыточного активного ила;
5 – подача воздуха
4 – удаление избыточного активного ила;
5 – подача воздуха
Слайд 40Биологические пруды
Биологические пруд из пяти ступеней
1 – подача сточной воды;
2
– распределительные перегородки из плетня;
3 – распределительные валики;
4 – перепускные лотки;
5 – запасные выпуски;
6 – отводные каналы
3 – распределительные валики;
4 – перепускные лотки;
5 – запасные выпуски;
6 – отводные каналы
Слайд 41Физико-химическая
очистка сточных вод
Флотация
Схема флотационного сооружения
1 – циркуляционный насос; 2
– компрессор;
3 – напорный бак; 4 – камера флотации;
5 – скребковый механизм; 6 – сборник флотошлама;
7 – система распределения воды и водовоздушной смеси
3 – напорный бак; 4 – камера флотации;
5 – скребковый механизм; 6 – сборник флотошлама;
7 – система распределения воды и водовоздушной смеси
Слайд 44Вакуумная флотация
I – подача сточной воды; II – отвод пены; III
– механизм сгребания пены
1 – аэратор; 2 – деаэратор;
3 – флотационная камера; 4 – механизм сгребания пены
1 – аэратор; 2 – деаэратор;
3 – флотационная камера; 4 – механизм сгребания пены
Слайд 47Комбинированное сооружение физико-химической
очистки сточных вод
1 – подводящий канал сточных вод;
2 – механический смеситель;
3 – камера хлопьеобразования; 4 – флотатор;
5 – отводящий канал очищенной воды;
6 – схема приготовления водовоздушной смеси
3 – камера хлопьеобразования; 4 – флотатор;
5 – отводящий канал очищенной воды;
6 – схема приготовления водовоздушной смеси
Слайд 49Биосорбер конструкции ФГУП НИИВодгео
1 – взвешенный слой активного угля; 2 –
дренажная система;
3 – плотный слой активного угля;
4 и 5 – водосливы очищенной и промывочной воды;
6 – воздуховод; 7 – эрлифт; 8 – камера дегазации;
9 и 10 – отвод очищенной и промывочной воды;
11 – циркуляционный трубопровод;
12 – распределительная система подачи воды; 13- подача сточных вод
3 – плотный слой активного угля;
4 и 5 – водосливы очищенной и промывочной воды;
6 – воздуховод; 7 – эрлифт; 8 – камера дегазации;
9 и 10 – отвод очищенной и промывочной воды;
11 – циркуляционный трубопровод;
12 – распределительная система подачи воды; 13- подача сточных вод
Слайд 50Хлоратор ЛОНИИ-СТО
1 – промежуточный баллон; 2 – фильтр;
3 – редуктор;
4 – манометры;
5 – измерительная диафрагма;
6 – ротаметр; 7 – смеситель; 8 – эжектор;
9 – трубопровод хлорной воды;
10 – водопроводная вода;
11 – перелив и опорожнение
5 – измерительная диафрагма;
6 – ротаметр; 7 – смеситель; 8 – эжектор;
9 – трубопровод хлорной воды;
10 – водопроводная вода;
11 – перелив и опорожнение
