Система команд МП презентация

и микропроцессоры»

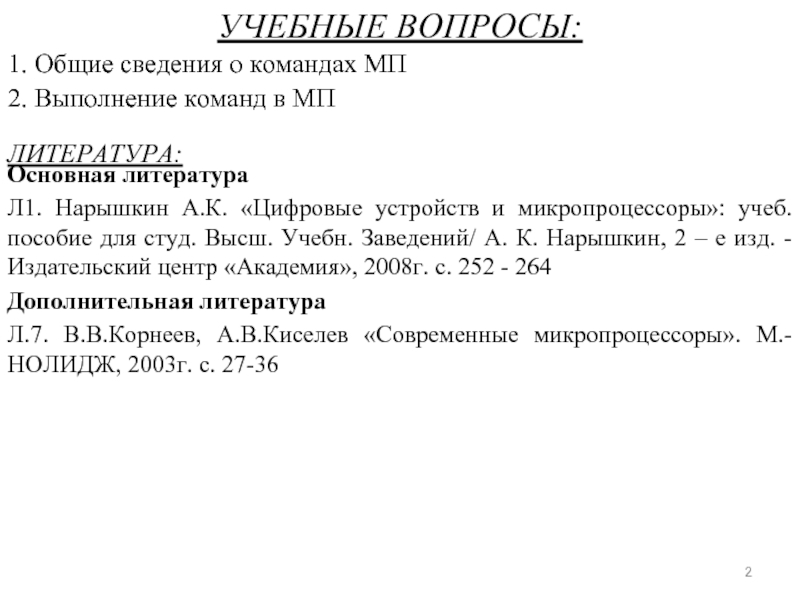

литература
Л1. Нарышкин А.К. «Цифровые устройств и микропроцессоры»: учеб. пособие для студ. Высш. Учебн. Заведений/ А. К. Нарышкин, 2 – е изд. - Издательский центр «Академия», 2008г. с. 252 - 264
Дополнительная литература
Л.7. В.В.Корнеев, А.В.Киселев «Современные микропроцессоры». М.- НОЛИДЖ, 2003г. с. 27-36

одной из предусмотренных в нём операций по обработке данных.
Система команд предназначена для осуществления последовательности действий с целью выполнения требуемого задания (программы).

Система команд определяет:
перечень и содержание всех команд, которые способен выполнять МП;
название машинных операций и коды, присвоенные этим операциям в соответствии с выполняемыми командами;
структуру (формат) кодов команд;
условия, при которых признаки результатов выполнения операций принимают определенные значения;
условия переполнения разрядной сетки и т.д.

передачи данных;
команды обработки данных;
команды управления;
дополнительные команды.

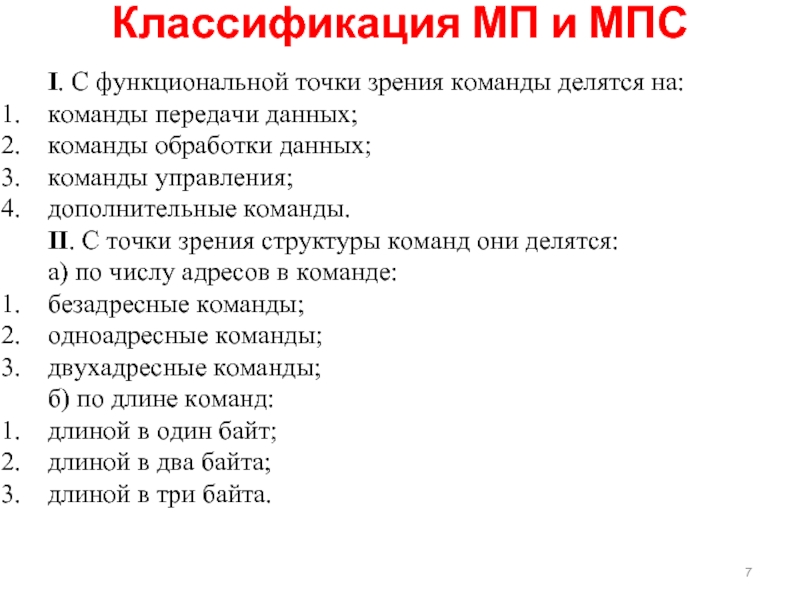

II. С точки зрения структуры команд они делятся:
а) по числу адресов в команде:
безадресные команды;
одноадресные команды;
двухадресные команды;
б) по длине команд:
длиной в один байт;
длиной в два байта;
длиной в три байта.

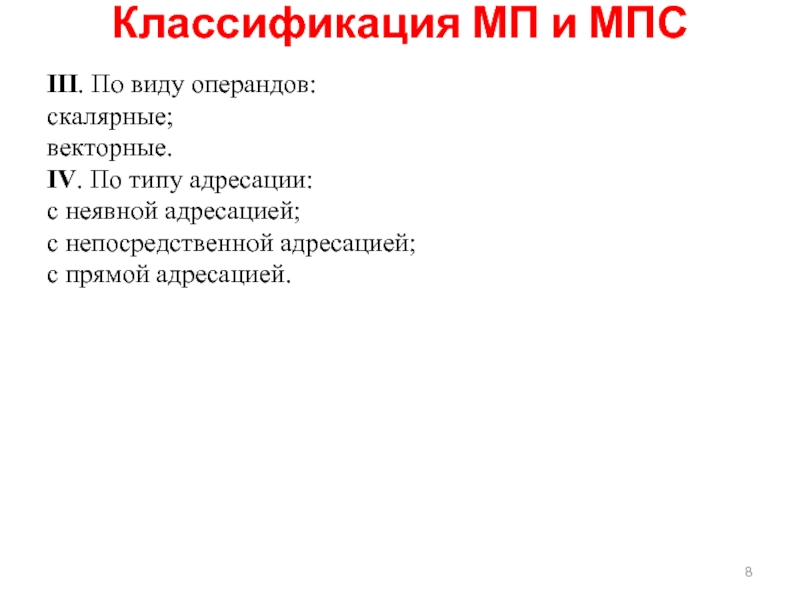

адресацией;
с непосредственной адресацией;
с прямой адресацией.

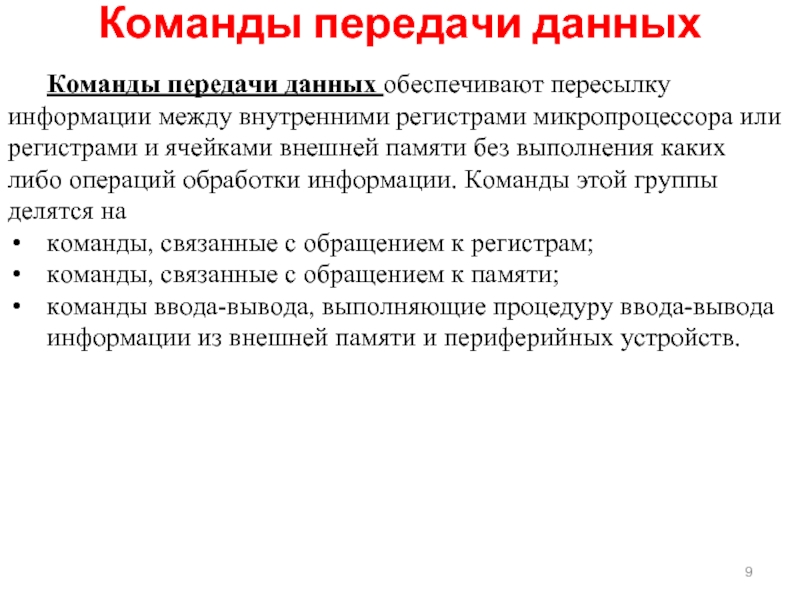

регистрами микропроцессора или регистрами и ячейками внешней памяти без выполнения каких либо операций обработки информации. Команды этой группы делятся на
команды, связанные с обращением к регистрам;
команды, связанные с обращением к памяти;
команды ввода-вывода, выполняющие процедуру ввода-вывода информации из внешней памяти и периферийных устройств.

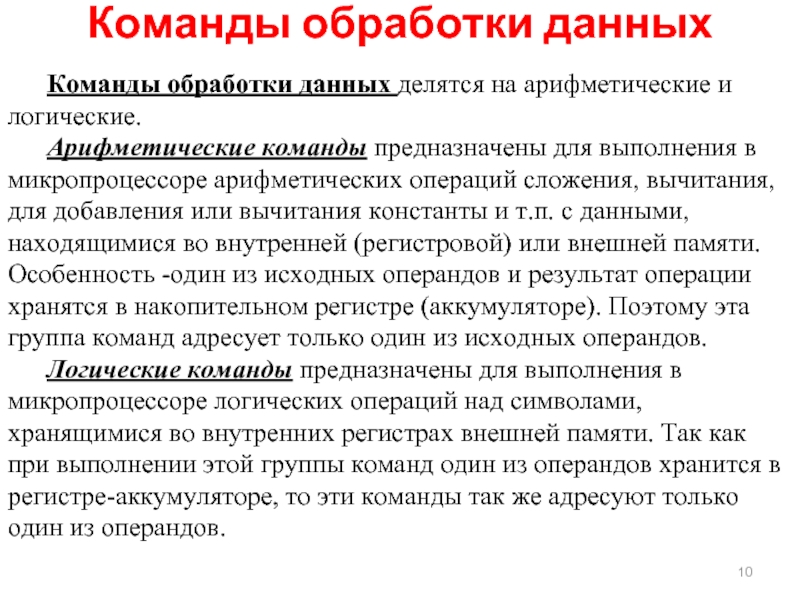

команды предназначены для выполнения в микропроцессоре арифметических операций сложения, вычитания, для добавления или вычитания константы и т.п. с данными, находящимися во внутренней (регистровой) или внешней памяти. Особенность -один из исходных операндов и результат операции хранятся в накопительном регистре (аккумуляторе). Поэтому эта группа команд адресует только один из исходных операндов.
Логические команды предназначены для выполнения в микропроцессоре логических операций над символами, хранящимися во внутренних регистрах внешней памяти. Так как при выполнении этой группы команд один из операндов хранится в регистре-аккумуляторе, то эти команды так же адресуют только один из операндов.

управления (по другому команды перехода или команды ветвления) позволяют выполнять переходы в программе в соответствии со значением сформированных внутри микропроцессора признаков результатов.
Делятся на команды безусловного и условного перехода.
К числу команд управления часто относят команды вызова подпрограмм и команды возврата, предназначенные для организации входа в подпрограмму и последующего возврата к основной программе.

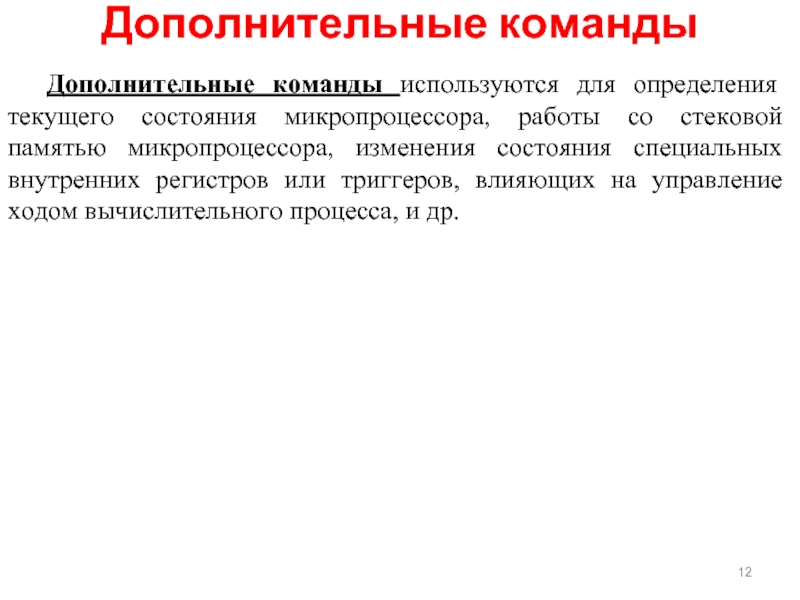

со стековой памятью микропроцессора, изменения состояния специальных внутренних регистров или триггеров, влияющих на управление ходом вычислительного процесса, и др.

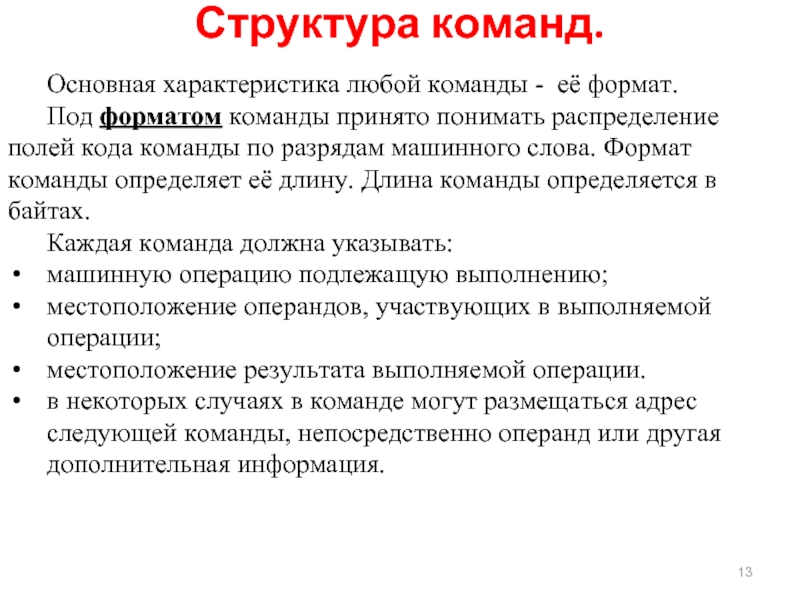

принято понимать распределение полей кода команды по разрядам машинного слова. Формат команды определяет её длину. Длина команды определяется в байтах.
Каждая команда должна указывать:
машинную операцию подлежащую выполнению;
местоположение операндов, участвующих в выполняемой операции;
местоположение результата выполняемой операции.
в некоторых случаях в команде могут размещаться адрес следующей команды, непосредственно операнд или другая дополнительная информация.

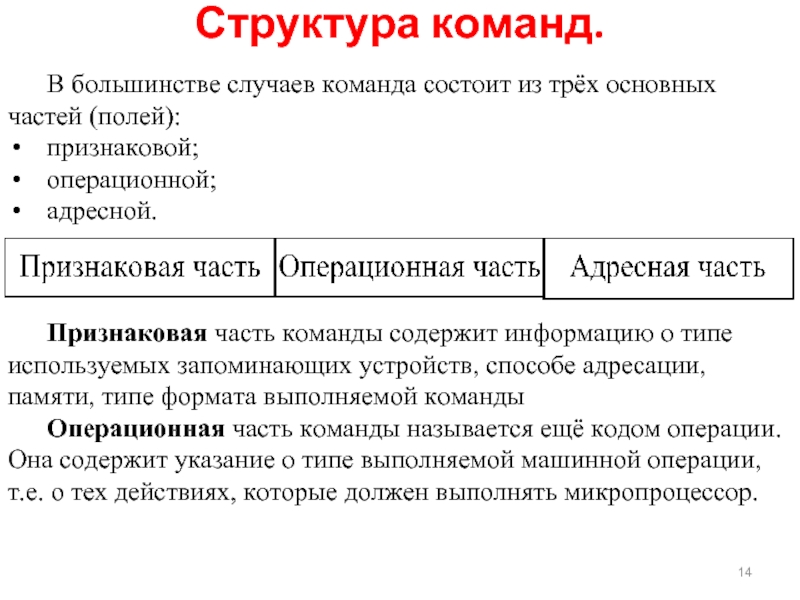

признаковой;
операционной;
адресной.

Признаковая часть команды содержит информацию о типе используемых запоминающих устройств, способе адресации, памяти, типе формата выполняемой команды
Операционная часть команды называется ещё кодом операции. Она содержит указание о типе выполняемой машинной операции, т.е. о тех действиях, которые должен выполнять микропроцессор.

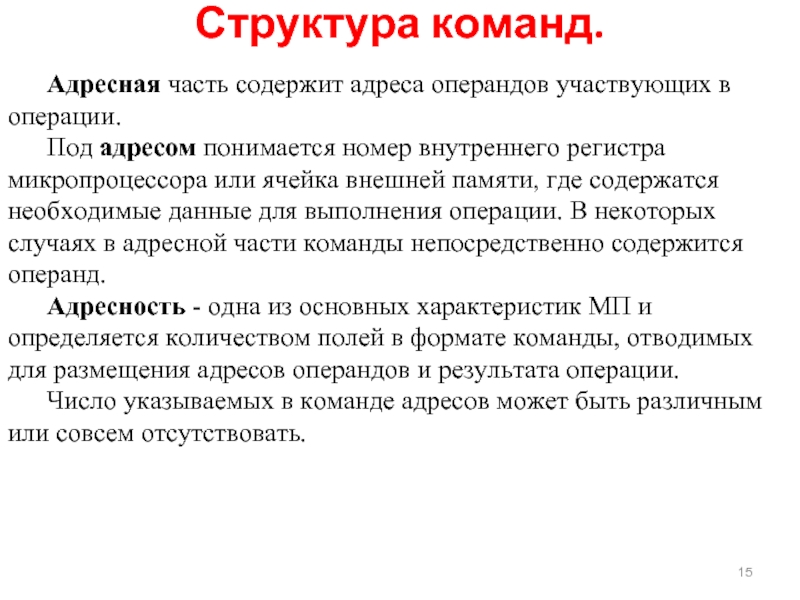

понимается номер внутреннего регистра микропроцессора или ячейка внешней памяти, где содержатся необходимые данные для выполнения операции. В некоторых случаях в адресной части команды непосредственно содержится операнд.
Адресность - одна из основных характеристик МП и определяется количеством полей в формате команды, отводимых для размещения адресов операндов и результата операции.
Число указываемых в команде адресов может быть различным или совсем отсутствовать.

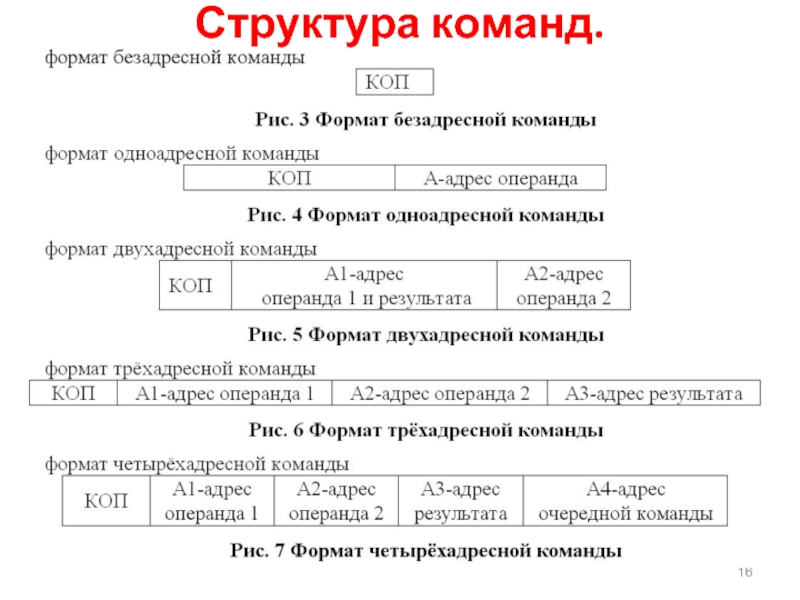

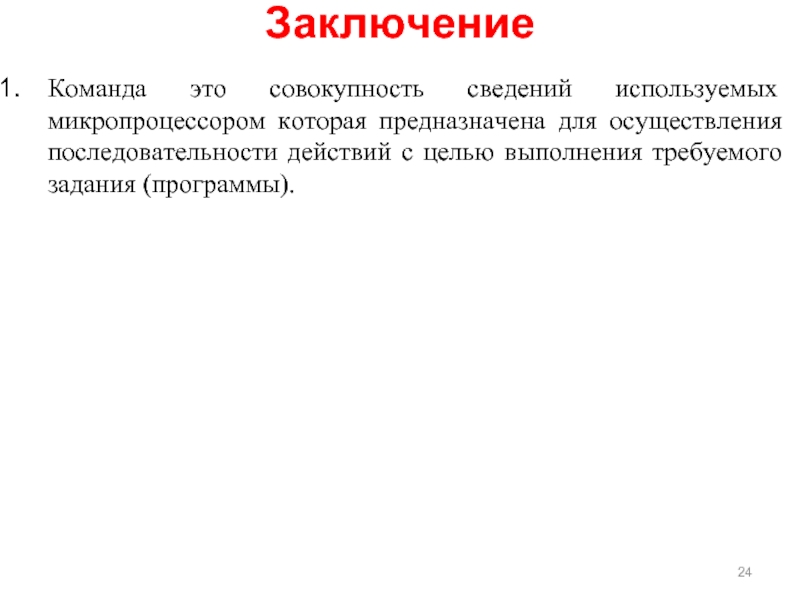

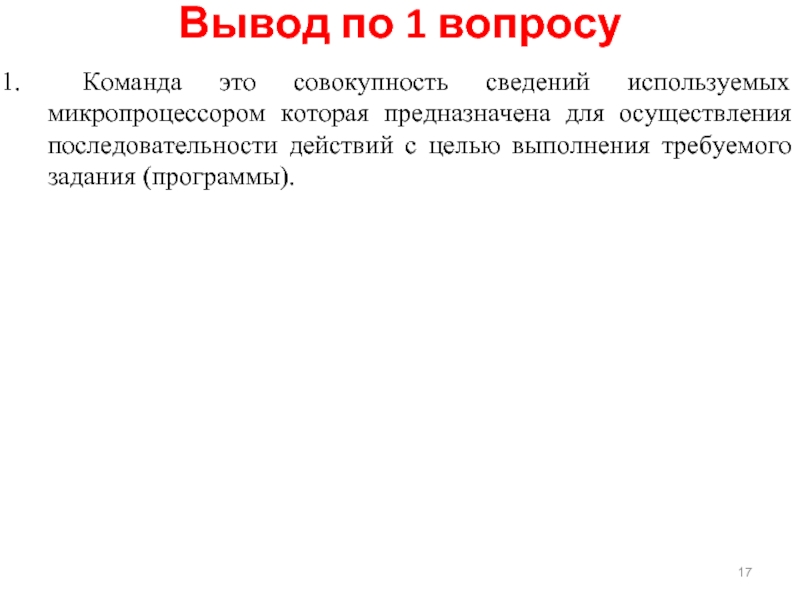

предназначена для осуществления последовательности действий с целью выполнения требуемого задания (программы).

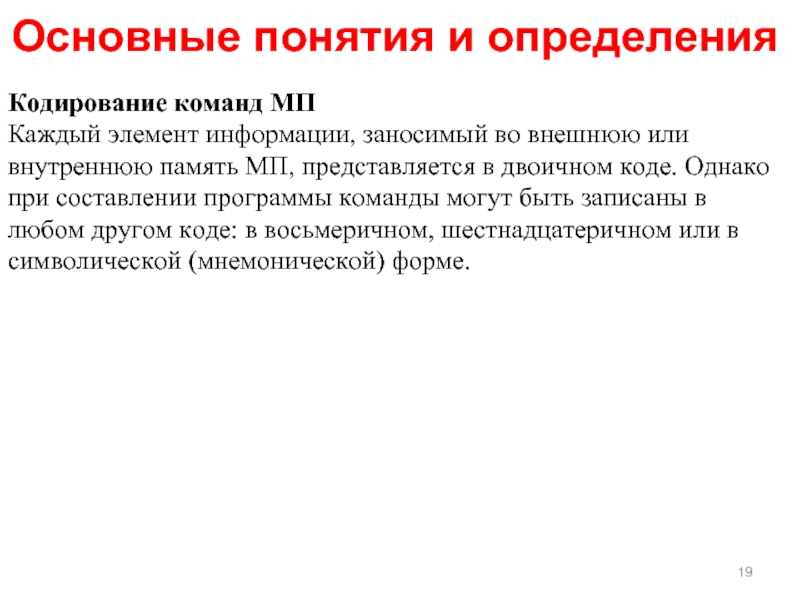

память МП, представляется в двоичном коде. Однако при составлении программы команды могут быть записаны в любом другом коде: в восьмеричном, шестнадцатеричном или в символической (мнемонической) форме.

Основные понятия и определения

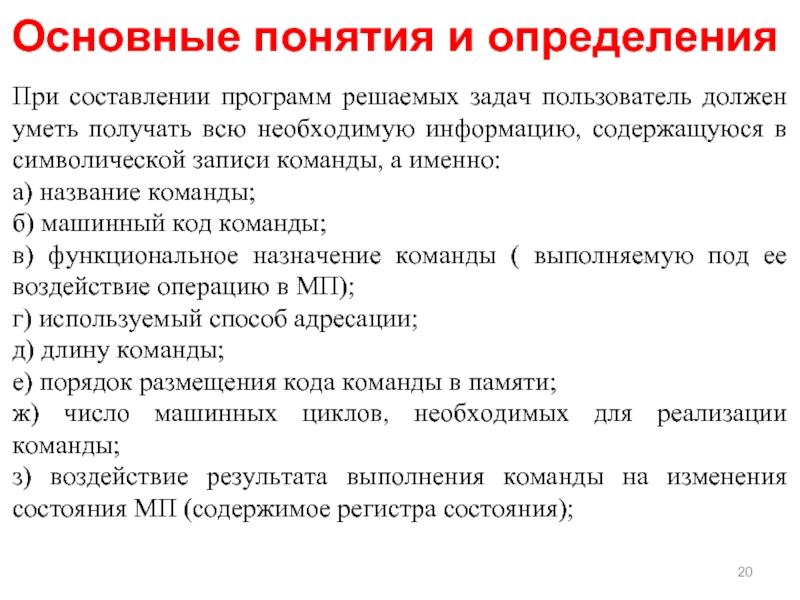

информацию, содержащуюся в символической записи команды, а именно:
а) название команды;
б) машинный код команды;
в) функциональное назначение команды ( выполняемую под ее воздействие операцию в МП);
г) используемый способ адресации;
д) длину команды;
е) порядок размещения кода команды в памяти;
ж) число машинных циклов, необходимых для реализации команды;
з) воздействие результата выполнения команды на изменения состояния МП (содержимое регистра состояния);

Основные понятия и определения

схемы устройства управления команду декодируют,
3) осуществляется выполнение заданной операции.

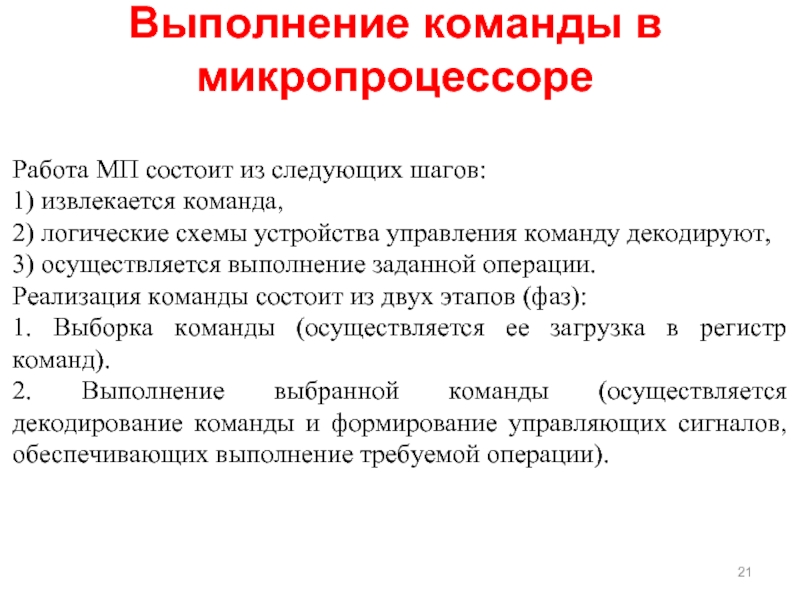

Реализация команды состоит из двух этапов (фаз):
1. Выборка команды (осуществляется ее загрузка в регистр команд).
2. Выполнение выбранной команды (осуществляется декодирование команды и формирование управляющих сигналов, обеспечивающих выполнение требуемой операции).

Выполнение команды в микропроцессоре

команда, принято называть циклом выполнения команды МП.
Длительность цикла выполнения команды неодинакова. Она зависит от типа команды, ее длины и используемого способа адресации. Длительность цикла выполнения команды в МП принято измерять в количестве машинных циклов (МЦ). Машинный цикл МП – это интервал времени, в течение которого происходит одно обращение к памяти за операндом или командой или выполнение «короткой» операции.

Выполнение команды в микропроцессоре

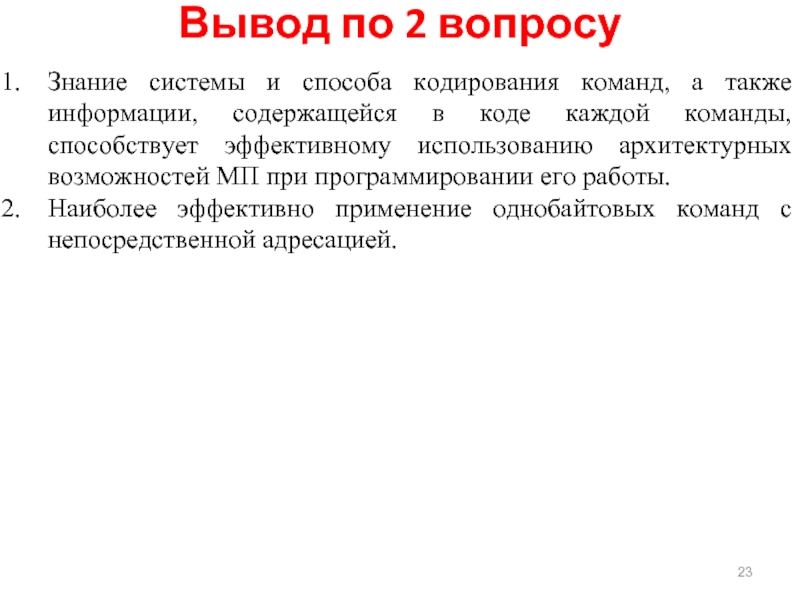

информации, содержащейся в коде каждой команды, способствует эффективному использованию архитектурных возможностей МП при программировании его работы.
Наиболее эффективно применение однобайтовых команд с непосредственной адресацией.

действий с целью выполнения требуемого задания (программы).

Заключение
