Слайд 1
Текст слайда:

Синусоидальный Вибровискозиметр SV-10


A&D Company Limited
Japan


Слайд 2
Текст слайда:

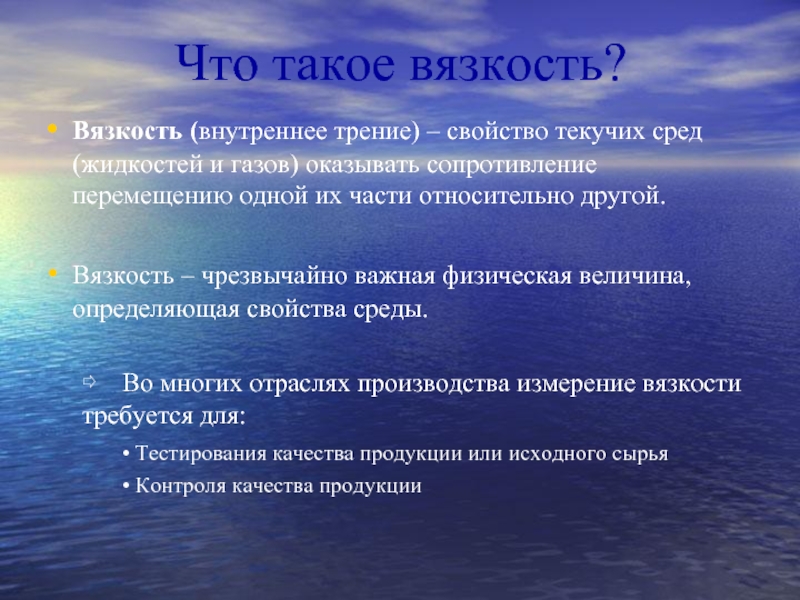

Что такое вязкость?

Вязкость (внутреннее трение) – свойство текучих сред (жидкостей и газов) оказывать сопротивление перемещению одной их части относительно другой.

Вязкость – чрезвычайно важная физическая величина, определяющая свойства среды.

⇨ Во многих отраслях производства измерение вязкости требуется для:
• Тестирования качества продукции или исходного сырья
• Контроля качества продукции


Слайд 3
Текст слайда:

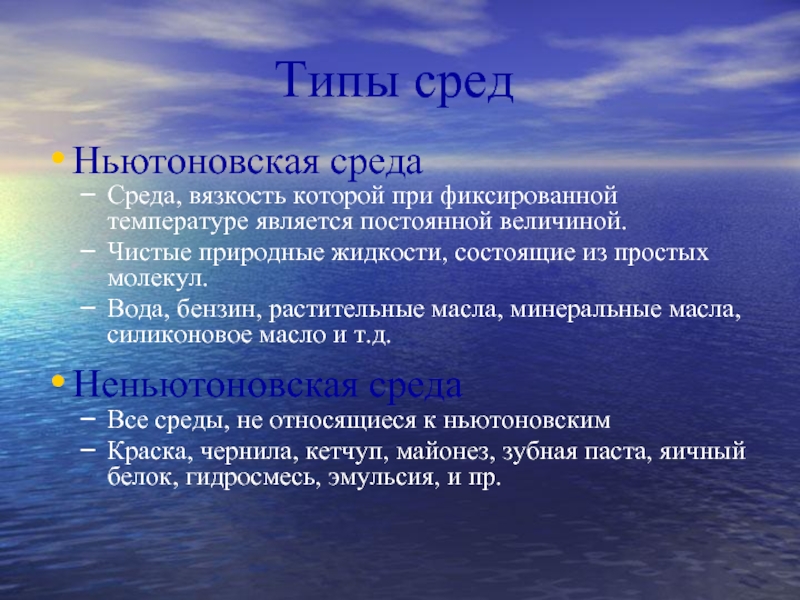

Типы сред

Ньютоновская среда
Среда, вязкость которой при фиксированной температуре является постоянной величиной.
Чистые природные жидкости, состоящие из простых молекул.
Вода, бензин, растительные масла, минеральные масла, силиконовое масло и т.д.
Неньютоновская среда
Все среды, не относящиеся к ньютоновским
Краска, чернила, кетчуп, майонез, зубная паста, яичный белок, гидросмесь, эмульсия, и пр.


Слайд 4
Текст слайда:

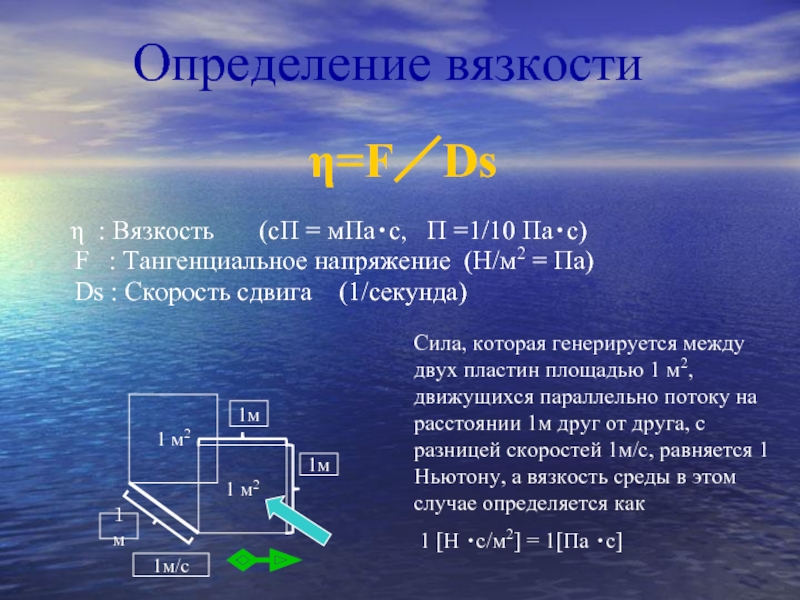

Определение вязкости


η=F/Ds

η : Вязкость  (сП = мПа・с, П =1/10 Па・с)
F : Тангенциальное напряжение (Н/м2 = Па)
Ds : Скорость сдвига (1/секунда)

1 м2

1 м2

1м



1м/с





Сила, которая генерируется между двух пластин площадью 1 м2, движущихся параллельно потоку на расстоянии 1м друг от друга, с разницей скоростей 1м/с, равняется 1 Ньютону, а вязкость среды в этом случае определяется как
1 [Н ・с/м2] = 1[Па ・с]


Слайд 5
Текст слайда:

Типы вискозиметров

Капиллярные
Манжетные
Ротационные
Вискозиметры с падающим шариком
Вибрационные


Слайд 6
Текст слайда:

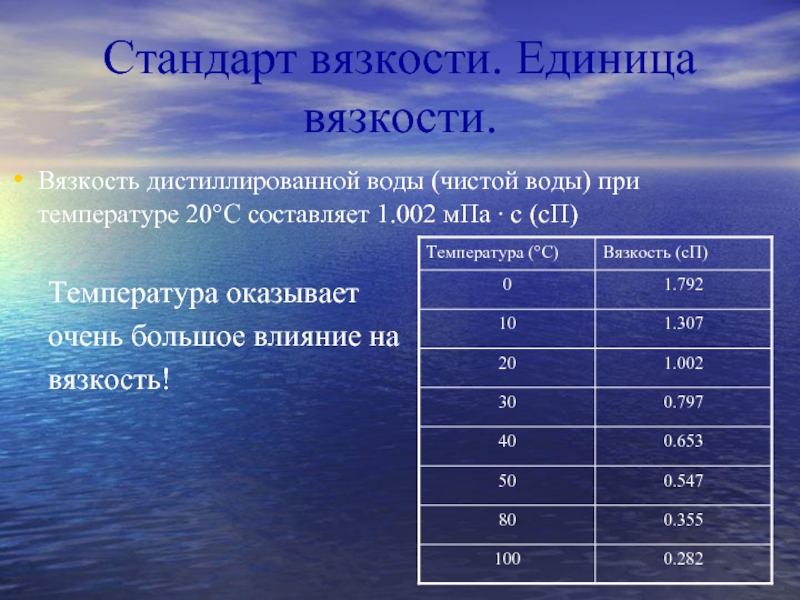

Стандарт вязкости. Единица вязкости.

Вязкость дистиллированной воды (чистой воды) при температуре 20°С составляет 1.002 мПа ∙ с (сП)

Температура оказывает
очень большое влияние на
вязкость!


Слайд 7
Текст слайда:

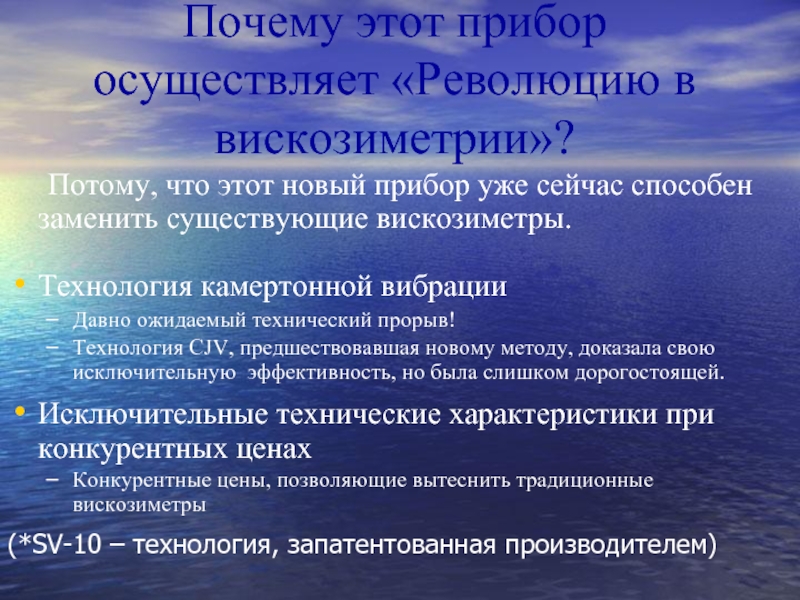

Почему этот прибор осуществляет «Революцию в вискозиметрии»?

Потому, что этот новый прибор уже сейчас способен заменить существующие вискозиметры.

Технология камертонной вибрации
Давно ожидаемый технический прорыв!
Технология CJV, предшествовавшая новому методу, доказала свою исключительную эффективность, но была слишком дорогостоящей.
Исключительные технические характеристики при конкурентных ценах
Конкурентные цены, позволяющие вытеснить традиционные вискозиметры
(*SV-10 – технология, запатентованная производителем)



Слайд 8
Текст слайда:

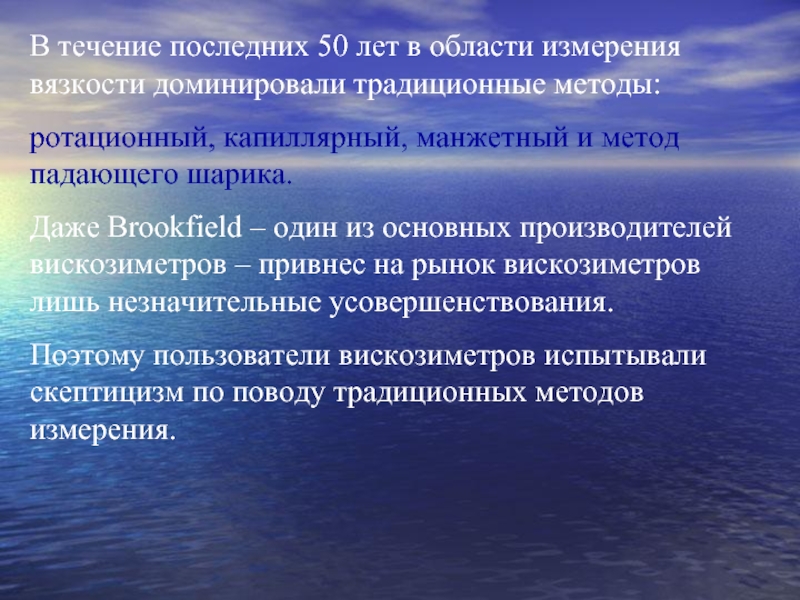

В течение последних 50 лет в области измерения вязкости доминировали традиционные методы:
ротационный, капиллярный, манжетный и метод падающего шарика.
Даже Brookfield – один из основных производителей вискозиметров – привнес на рынок вискозиметров лишь незначительные усовершенствования.
Поэтому пользователи вискозиметров испытывали скептицизм по поводу традиционных методов измерения.


Слайд 9
Текст слайда:

«Метод камертонной вибрации» – это нововведение XXI века, сделанное в области производства, не знавшей настоящих инноваций в течение уже целого поколения.

Обычный вискозиметр SV-10 решает проблему измерения вязкости почти для всех типов сред – неньютоновских, содержащих пузырьки и текущих.
Измерения возможны в широком диапазоне вязкости: от 0.3 до 10.000 мПа ∙ с.

WinCT-Viscosity позволяет получать графики вязкости и температуры в режиме реального времени.


Слайд 10
Текст слайда:

SV-10 Синусоидальный вибровискозиметр

Революция в вискозиметрии!

Метод камертонной вибрации


Слайд 11
Текст слайда:

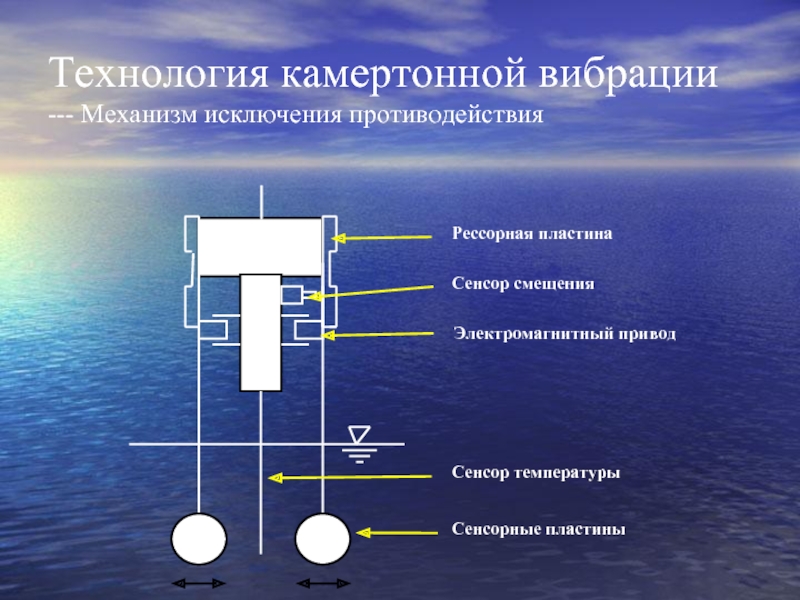

Технология камертонной вибрации --- Механизм исключения противодействия


Сенсорные пластины


Сенсор смещения









Рессорная пластина

Электромагнитный привод

Сенсор температуры


Слайд 12
Текст слайда:

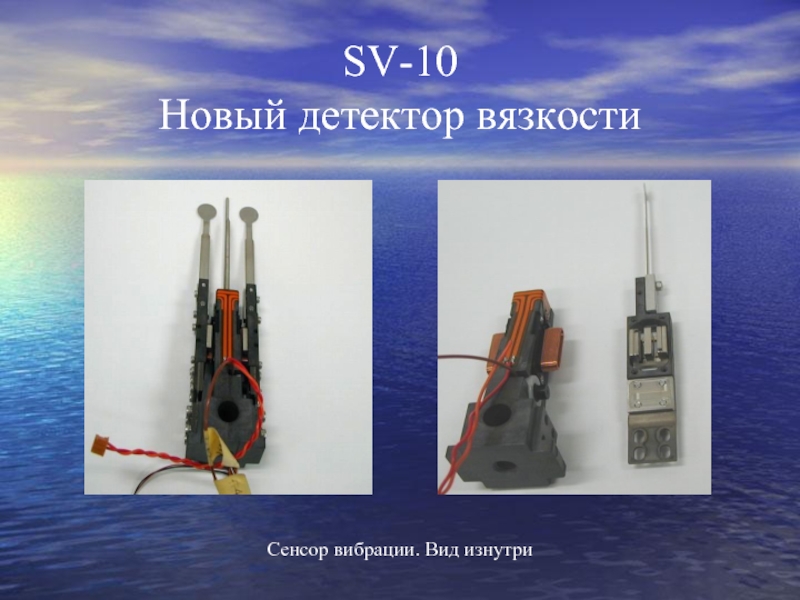

SV-10 Новый детектор вязкости

Сенсор вибрации. Вид изнутри


Слайд 13
Текст слайда:

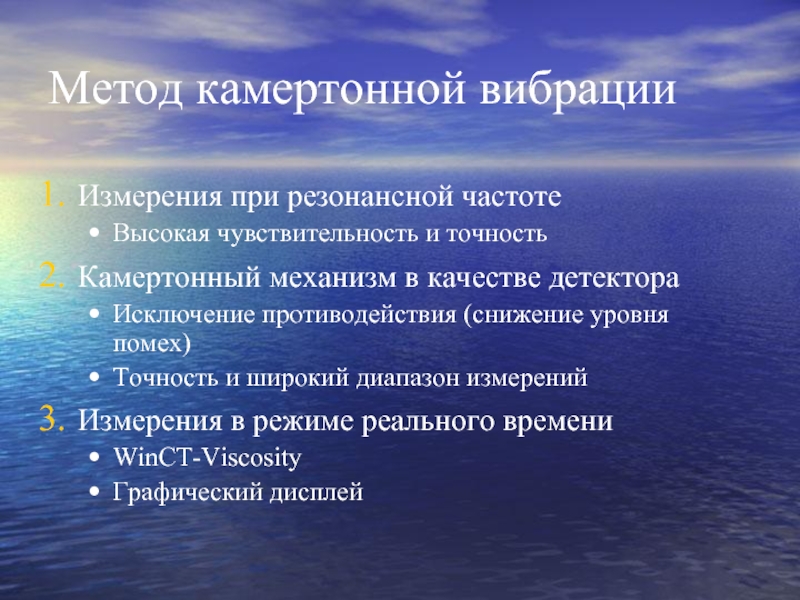

Метод камертонной вибрации

Измерения при резонансной частоте
Высокая чувствительность и точность
Камертонный механизм в качестве детектора
Исключение противодействия (снижение уровня помех)
Точность и широкий диапазон измерений
Измерения в режиме реального времени
WinCT-Viscosity
Графический дисплей




Слайд 14
Текст слайда:

Метод камертонной вибрации Резонансная кривая

Рисунок показывает резонансные характеристики сенсорных элементов при использовании стандартного калибровочного раствора для измерения вязкости – JS20. На графике показано, как изменятся движущий ток одновременно с задающей частотой при постоянной амплитуде.

Другими словами, при постоянном движущем токе амплитуда в точках резонанса достигает максимального значения. Следовательно наиболее точные измерения вязкости могут быть сделаны в резонансных точках.


Слайд 15
Текст слайда:

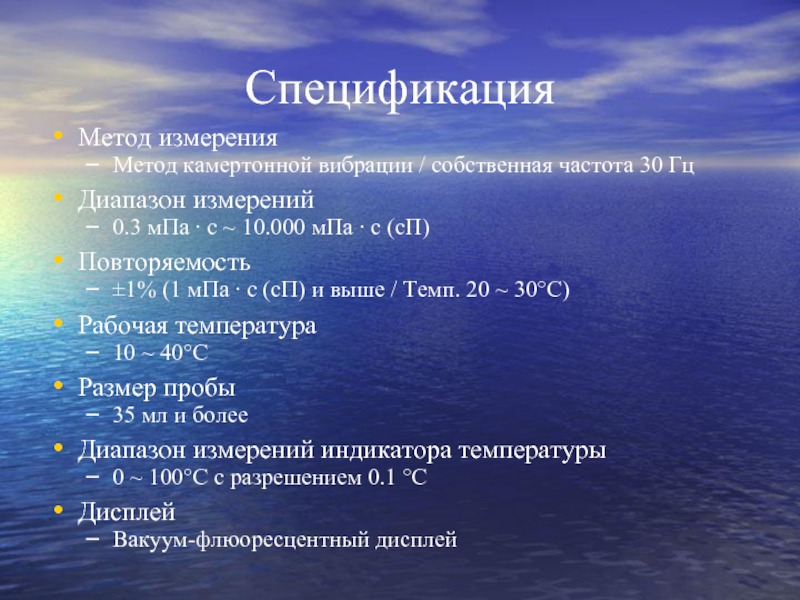

Спецификация

Метод измерения
Метод камертонной вибрации / собственная частота 30 Гц
Диапазон измерений
0.3 мПа ∙ с ~ 10.000 мПа ∙ с (cП)
Повторяемость
±1% (1 мПа ∙ с (сП) и выше / Темп. 20 ~ 30°С)
Рабочая температура
10 ~ 40°С
Размер пробы
35 мл и более
Диапазон измерений индикатора температуры
0 ~ 100°С с разрешением 0.1 °С
Дисплей
Вакуум-флюоресцентный дисплей


Слайд 16
Текст слайда:

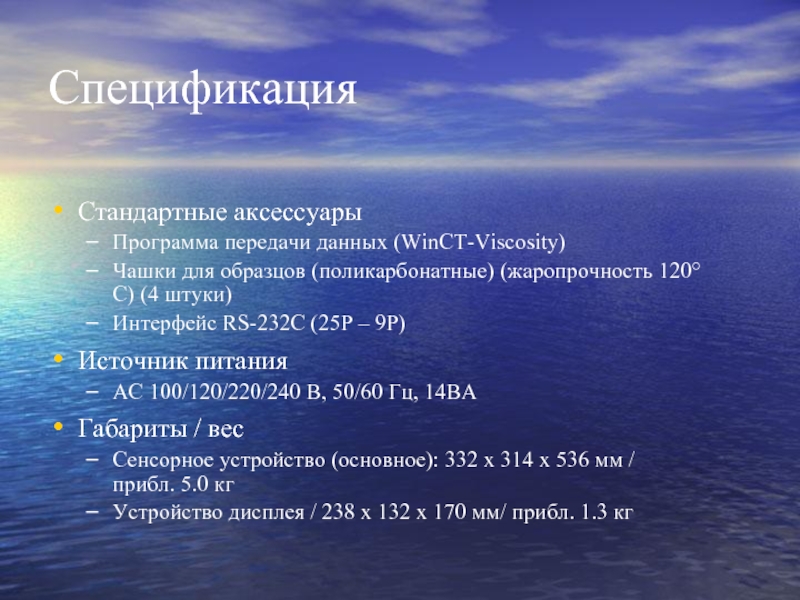

Спецификация

Стандартные аксессуары
Программа передачи данных (WinCT-Viscosity)
Чашки для образцов (поликарбонатные) (жаропрочность 120°С) (4 штуки)
Интерфейс RS-232C (25Р – 9Р)
Источник питания
АС 100/120/220/240 В, 50/60 Гц, 14ВА
Габариты / вес
Сенсорное устройство (основное): 332 х 314 х 536 мм / прибл. 5.0 кг
Устройство дисплея / 238 x 132 x 170 мм/ прибл. 1.3 кг


Слайд 17
Текст слайда:

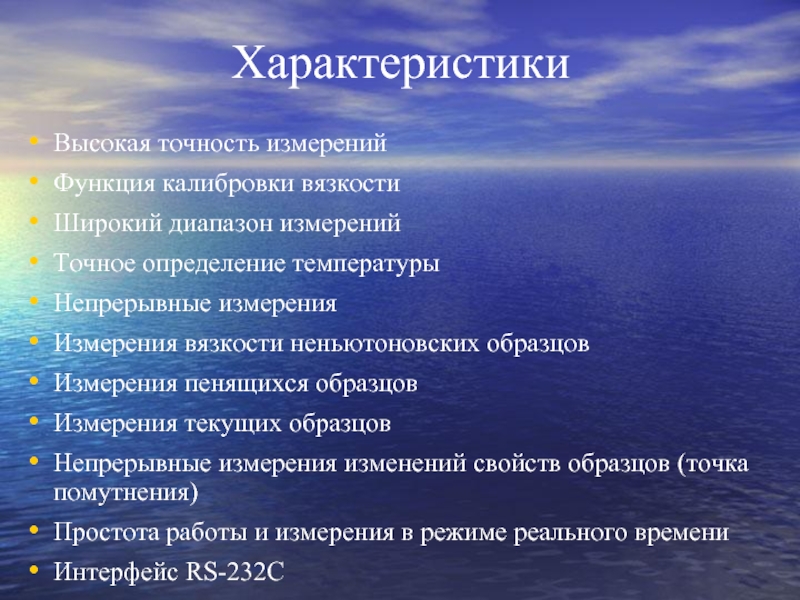

Характеристики

Высокая точность измерений
Функция калибровки вязкости
Широкий диапазон измерений
Точное определение температуры
Непрерывные измерения
Измерения вязкости неньютоновских образцов
Измерения пенящихся образцов
Измерения текущих образцов
Непрерывные измерения изменений свойств образцов (точка помутнения)
Простота работы и измерения в режиме реального времени
Интерфейс RS-232C
Программное обеспечение WinCT-Viscosity


Слайд 18
Текст слайда:

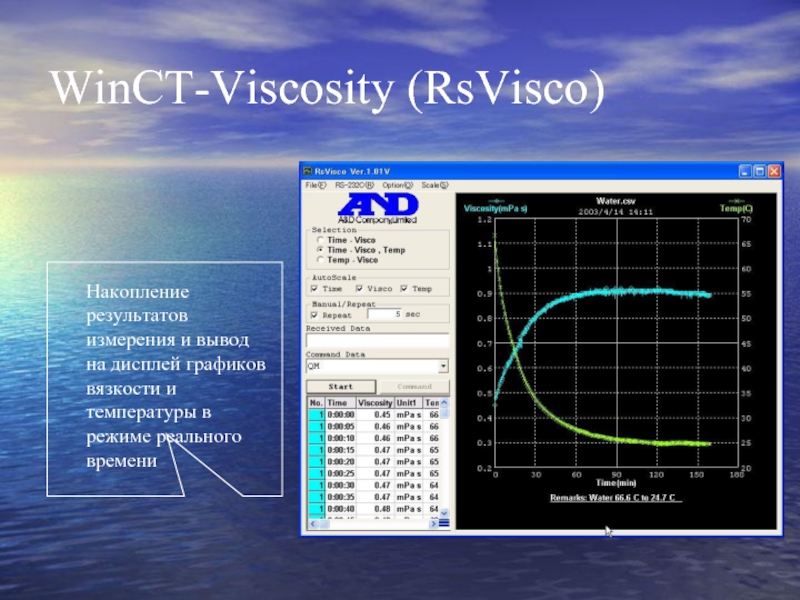

WinCT-Viscosity (RsVisco)


Накопление результатов измерения и вывод на дисплей графиков вязкости и температуры в режиме реального времени


Слайд 19
Текст слайда:

Вискозиметры ротационного типа

Brookfield Engineering Laboratories, Inc. (USA)


Слайд 20
Текст слайда:

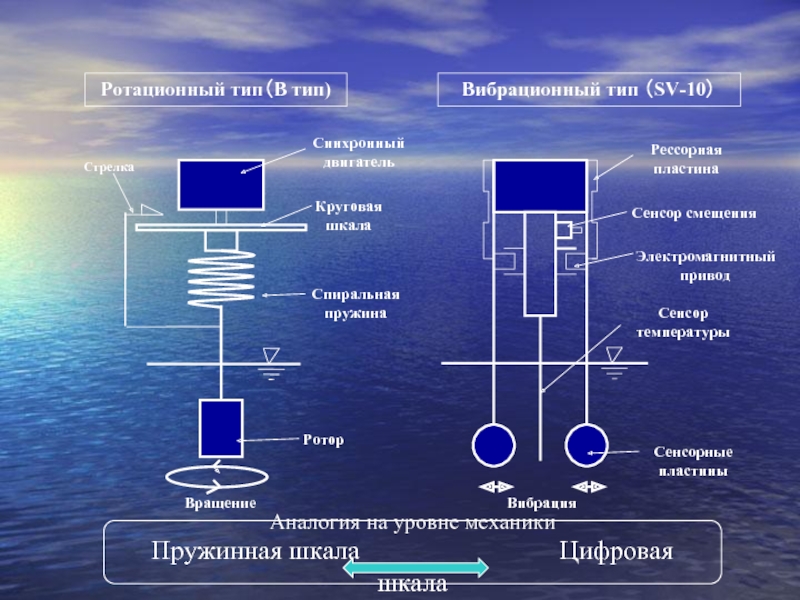

Синхронный двигатель

Круговая шкала

Спиральная пружина

Стрелка

Ротор

Рессорная пластина

Сенсор смещения

Электромагнитный привод

Сенсор температуры

Сенсорные пластины

Ротационный тип(B тип)

Вибрационный тип (SV-10)

Вращение

Вибрация

Аналогия на уровне механики
Пружинная шкала Цифровая шкала



Слайд 21
Текст слайда:

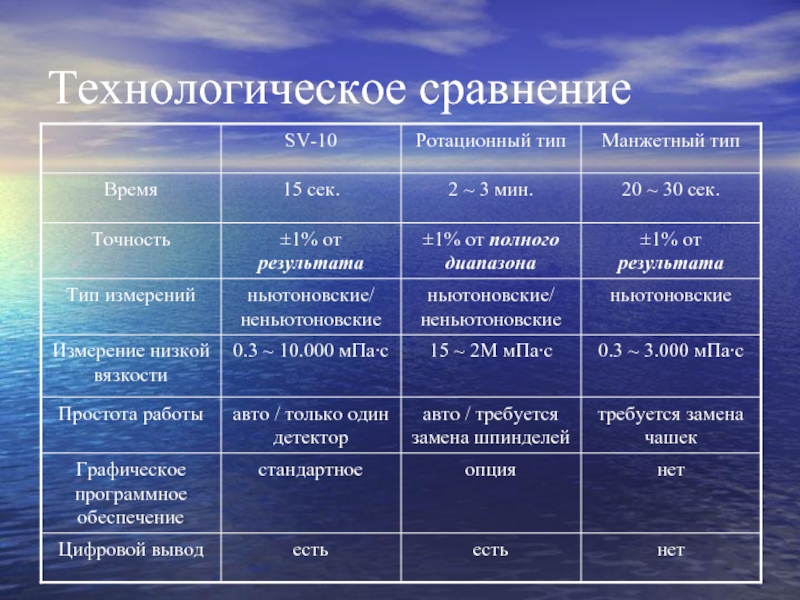

Технологическое сравнение


Слайд 22
Текст слайда:

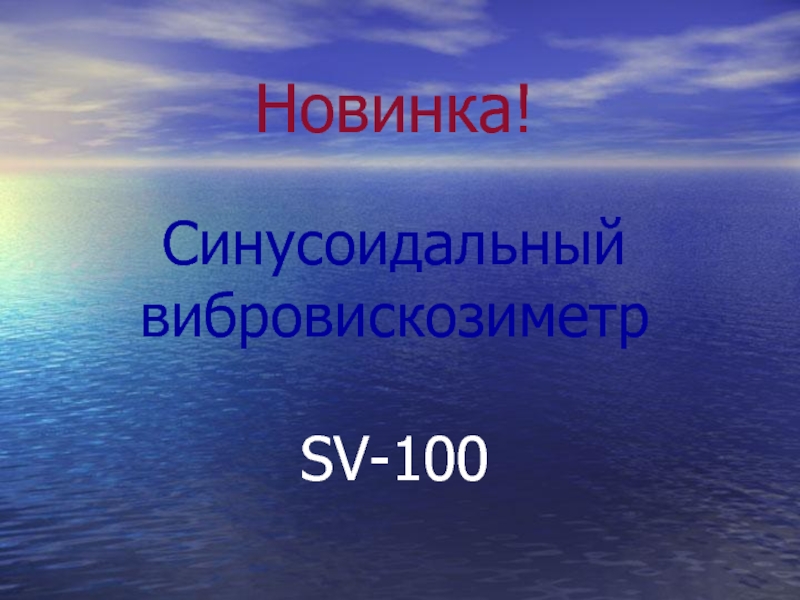

Новинка! Синусоидальный вибровискозиметр SV-100

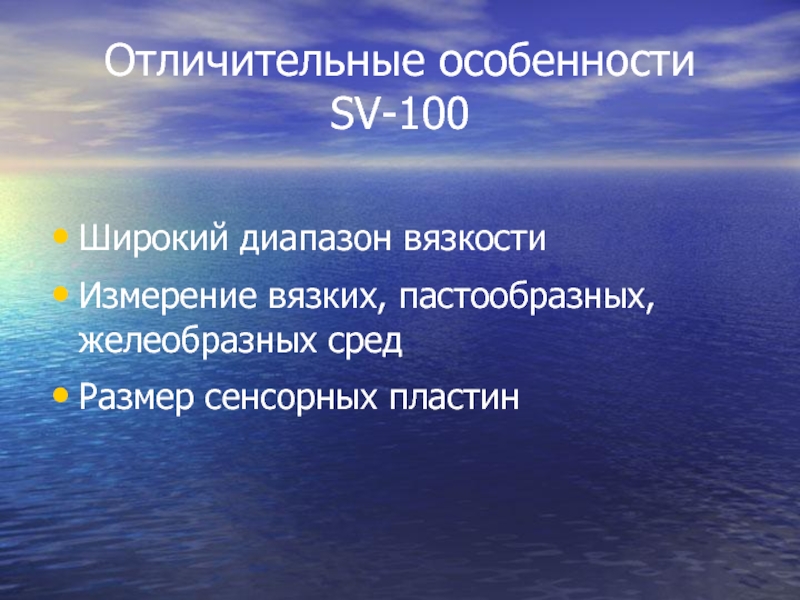

Слайд 23
Текст слайда:

Отличительные особенности SV-100

Широкий диапазон вязкости
Измерение вязких, пастообразных, желеобразных сред
Размер сенсорных пластин


Слайд 24
Текст слайда:

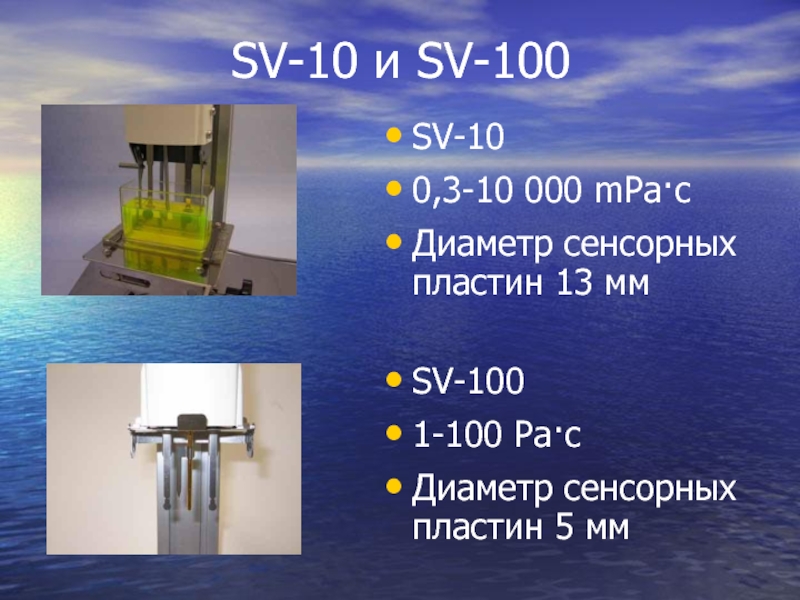

SV-10 и SV-100

SV-10
0,3-10 000 mPa·c
Диаметр сенсорных пластин 13 мм

SV-100
1-100 Pa·c
Диаметр сенсорных пластин 5 мм



Слайд 25
Текст слайда:

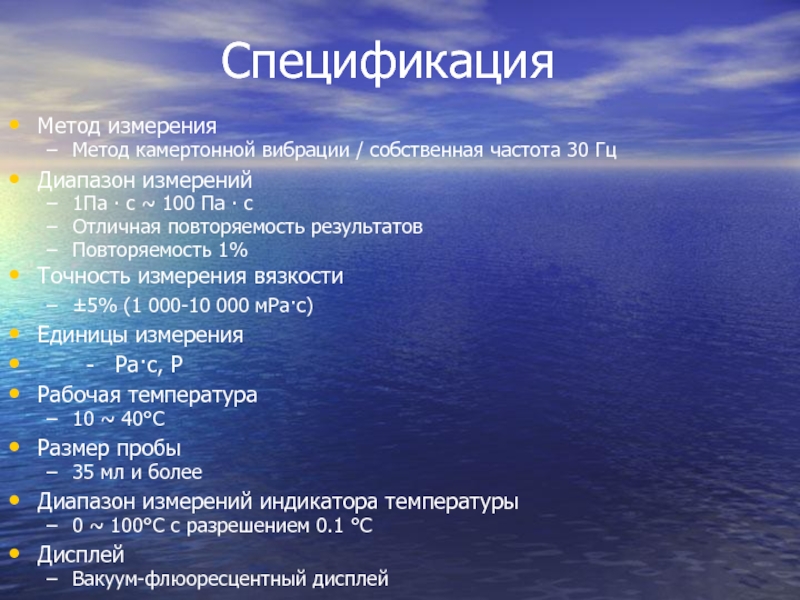

Спецификация

Метод измерения
Метод камертонной вибрации / собственная частота 30 Гц
Диапазон измерений
1Па ∙ с ~ 100 Па ∙ с
Отличная повторяемость результатов
Повторяемость 1%
Точность измерения вязкости
±5% (1 000-10 000 мРа·с)
Единицы измерения
- Ра·с, Р
Рабочая температура
10 ~ 40°С
Размер пробы
35 мл и более
Диапазон измерений индикатора температуры
0 ~ 100°С с разрешением 0.1 °С
Дисплей
Вакуум-флюоресцентный дисплей


Слайд 26
Текст слайда:

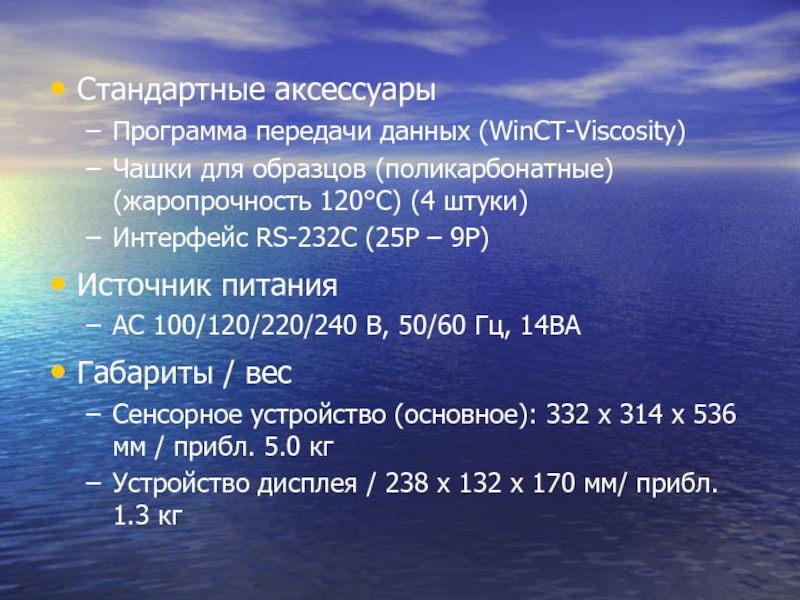

Стандартные аксессуары
Программа передачи данных (WinCT-Viscosity)
Чашки для образцов (поликарбонатные) (жаропрочность 120°С) (4 штуки)
Интерфейс RS-232C (25Р – 9Р)
Источник питания
АС 100/120/220/240 В, 50/60 Гц, 14ВА
Габариты / вес
Сенсорное устройство (основное): 332 х 314 х 536 мм / прибл. 5.0 кг
Устройство дисплея / 238 x 132 x 170 мм/ прибл. 1.3 кг


Слайд 27
Текст слайда:

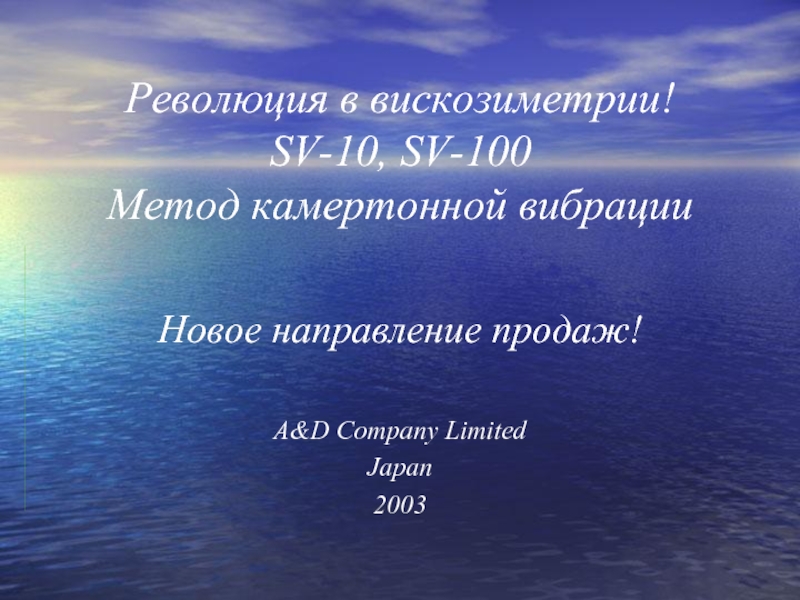

Революция в вискозиметрии! SV-10, SV-100 Метод камертонной вибрации

Новое направление продаж!

A&D Company Limited
Japan
2003
