Шлифование. Характеристика инструмента и абразивного материала презентация
Содержание
- 1. Шлифование. Характеристика инструмента и абразивного материала
- 2. ЛЕКЦИЯ № 17
- 3. Шлифование – технологический способ обработки металлов, позволяющий

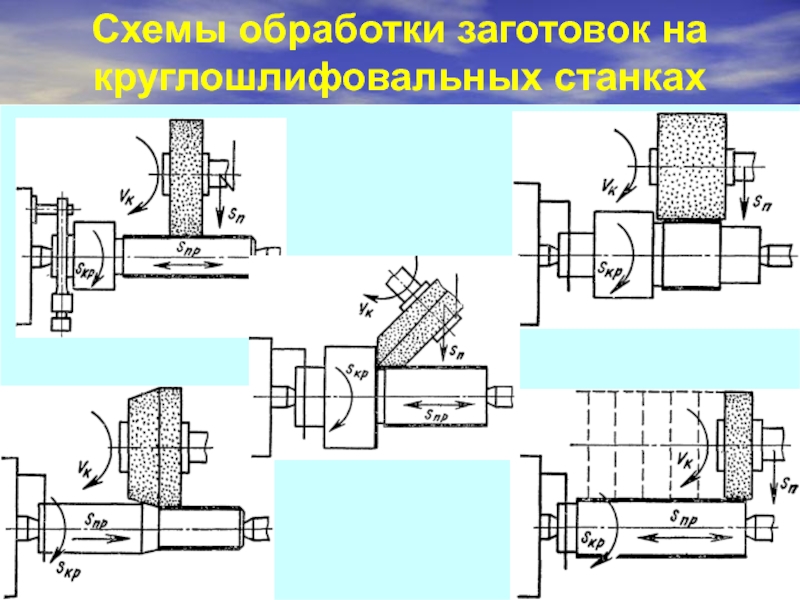

- 4. Схемы обработки заготовок на круглошлифовальных станках
- 5. Схемы обработки заготовок на внутришлифовальных станках
- 6. Схема обработки заготовок на плоскошлифовальных станках
- 7. Схема обработки заготовок на плоскошлифовальных станках
- 8. Принципиальные кинематические схемы Круглое шлифование Плоское шлифование
- 9. Содержание абразивных зерен Плотные структуры Средние структуры
- 10. Применение шлифовальных кругов Плотные структуры Средние структуры
- 11. Обозначения шлифовальных кругов наиболее часто применяемых форм
- 12. Обозначения шлифовальных кругов наиболее часто применяемых форм
- 13. Рельеф режущей поверхности абразивного инструмента 1 -
- 14. Абразивные материалы Электрокорунд
- 15. Характер износа шлифовального круга при круглом и плоском шлифовании
- 16. Последовательность движений при круглом наружном шлифовании
- 17. Последовательность движений при круглом внутреннем шлифовании

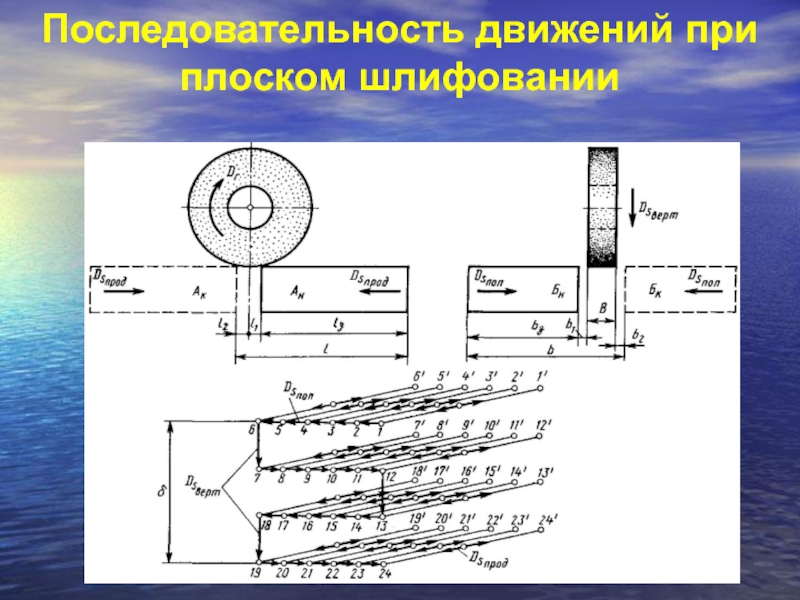

- 18. Последовательность движений при плоском шлифовании
- 19. Режимные параметры Коэффициент абразивного резания
ЛЕКЦИЯ № 17 Вопросы Общие сведения о шлифовании. Характеристика инструмента и абразивного материала. Режимные параметры
Слайд 1ФАКУЛЬТЕТ ПРОМЫШЛЕННЫХ ТЕХНОЛОГИЙ
КАФЕДРА ” ТЕХНОЛОГИЯ МАШИНОСТРОЕНИЯ”
ПРОЦЕССЫИ ОПЕРАЦИИ ФОРМООБРАЗОВАНИЯ
Слайд 2ЛЕКЦИЯ № 17
Вопросы
Общие сведения о шлифовании.
Характеристика инструмента и абразивного материала.
Режимные параметры и динамика шлифования.
Общие сведения о шлифовании.
Характеристика инструмента и абразивного материала.
Режимные параметры и динамика шлифования.
Литература
1. Резание материалов/Г.И. Грановский, В.Г.Грановский – М.: Высшая школа - 1985,
с. 275…296.
ШЛИФОВАНИЕ

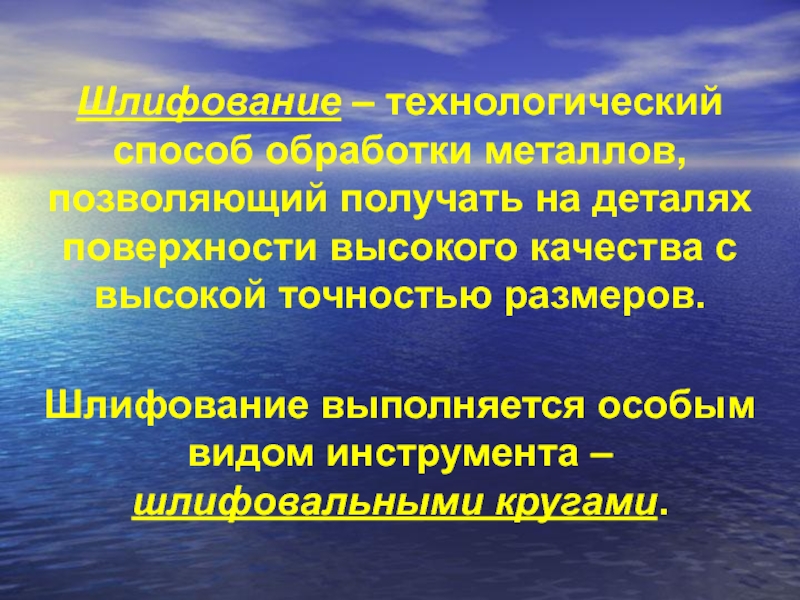

Слайд 3Шлифование – технологический способ обработки металлов, позволяющий получать на деталях поверхности
высокого качества с высокой точностью размеров.
Шлифование выполняется особым видом инструмента – шлифовальными кругами.

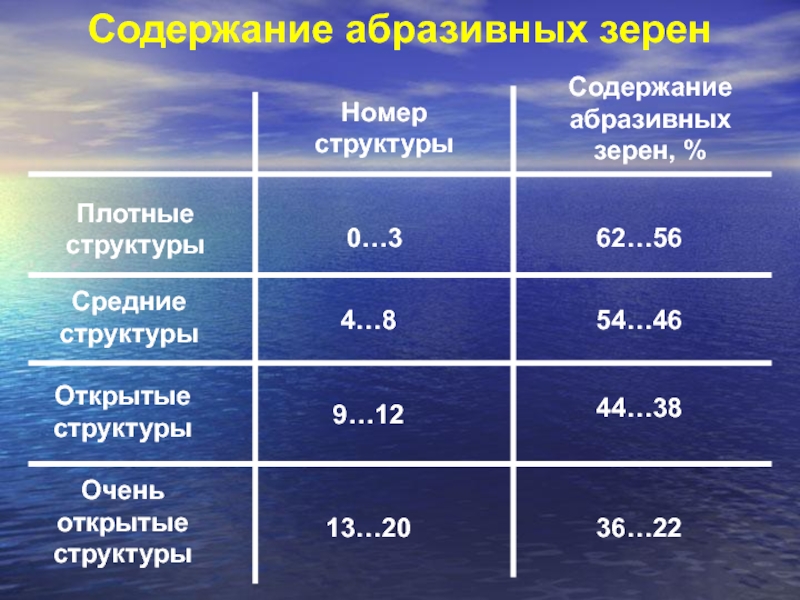

Слайд 9Содержание абразивных зерен
Плотные структуры
Средние структуры
Открытые структуры
Очень открытые структуры
Номер структуры
Содержание абразивных зерен,
%
0…3
4…8
9…12
13…20
62…56
54…46
44…38
36…22
Слайд 10Применение шлифовальных кругов
Плотные структуры
Средние структуры
Открытые структуры
Очень открытые структуры
Доводочные операции
Предварительное шлифование (№4),
чистовое шлифование (№5 и №6), обработка вязких материалов и финишное шлифование (№7 и №8)
Шлифование мягких и вязких материалов, преимущественно неметаллов (резина, пластмасса, дерево, кожа и т.д.)
Шлифование металлов при высоких режимах резания

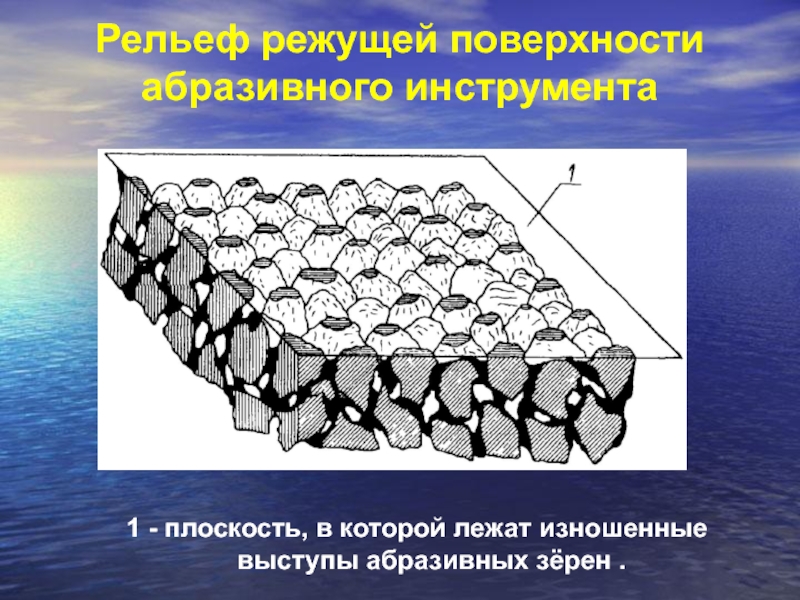

Слайд 13Рельеф режущей поверхности абразивного инструмента
1 - плоскость, в которой лежат изношенные
выступы абразивных зёрен .
Слайд 14Абразивные материалы
Электрокорунд
нормальный
12А, 13А, 14А, 15А, 16А
белый 22А, 23А, 24А, 25А
Электрокорунд легированный
хромистый 32А, 33А, 34А
титанистый 37А
Монокорунд 43А, 44А, 45А
Карбид кремния
черный 53С, 54С, 55С
зеленый 63С, 64С
Алмазы
природные А, АМ, АН
синтетические АСО, АСР, АСК, АСС
Нитрид бора (эльбор) ЛО, ЛП
белый 22А, 23А, 24А, 25А
Электрокорунд легированный
хромистый 32А, 33А, 34А
титанистый 37А
Монокорунд 43А, 44А, 45А
Карбид кремния
черный 53С, 54С, 55С
зеленый 63С, 64С
Алмазы
природные А, АМ, АН
синтетические АСО, АСР, АСК, АСС
Нитрид бора (эльбор) ЛО, ЛП
