Сервисный тренинг EXD06 Система контроля давления воздуха в шинах (второе поколение) презентация

Система контроля давления воздуха в шинах (второе поколение)

Предупредительные пороги

Предупреждения

Концепция объединения в сеть

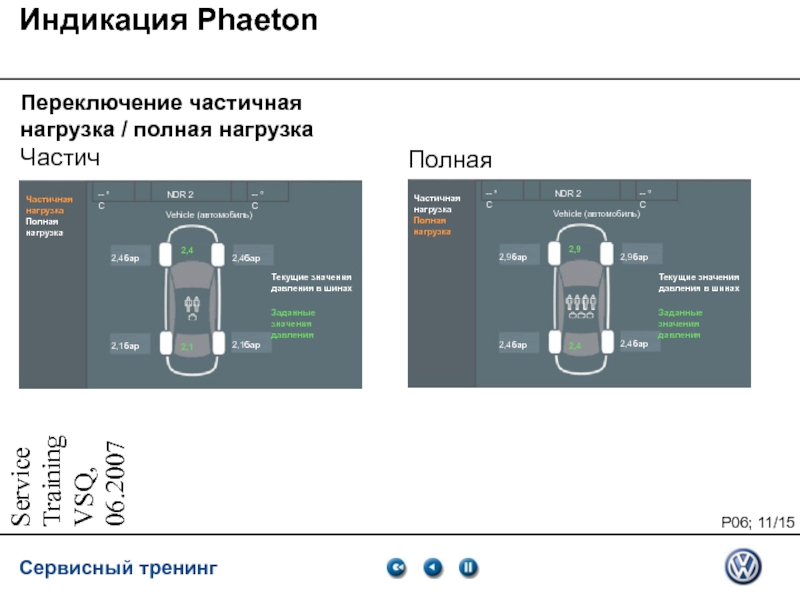

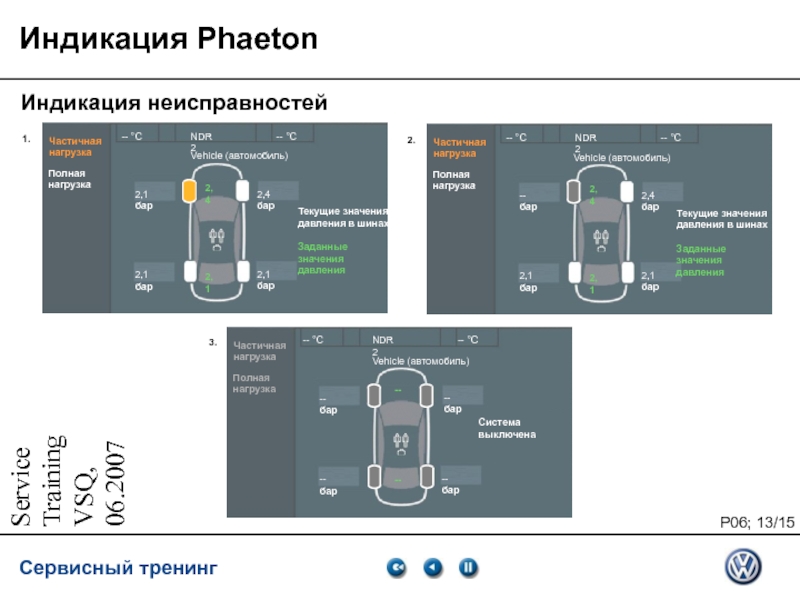

Индикация Phaeton

Индикация Touareg

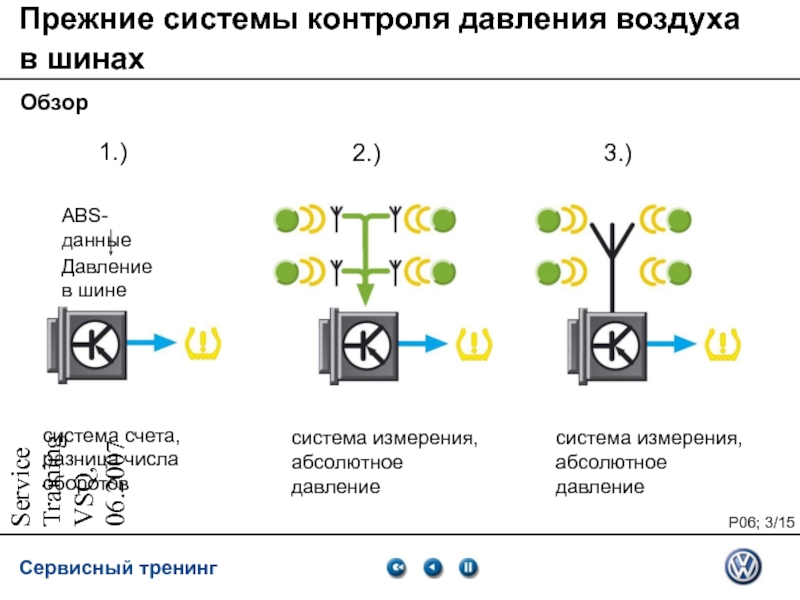

Обзор

ABS-данные

Давление в шине

1.)

2.)

3.)

система счета, разница числа оборотов

система измерения, абсолютное давление

система измерения, абсолютное давление

Обзор

Система прямых измерений
Распознавание положения
Автоинициализация
Индикация значений фактического давления
сохраненные заданные значения давления
Разделение индикации и управления
Аккумулятор длительного использования в электронном оборудовании колес

Краткое описание

LIN 96 кбод

125 кГц
Передатчик-датчик

Антенна для контроля давления в шинах R207

Датчик для давления в шинах G222-G225

Блок передатчика для контроля давления в шинах
G431-G434

Блок управления системы контроля давления воздуха в шинах J502

433/315 МГц антенна датчика

Функция

G431

G222

R207

Дверь водителя открыта

Команда переключения
Колесо спереди слева через LIN-шину

Переключение / пробуждение 125 кГц колесо спереди слева

J502

Протокол данных 433 МГц
Колесо спереди слева
- Идентификационный номер датчика
- Давление в шине
- Внутренняя температура шины
- Ускорение

Протокол данных
Колесо спереди слева
Через LIN-шину

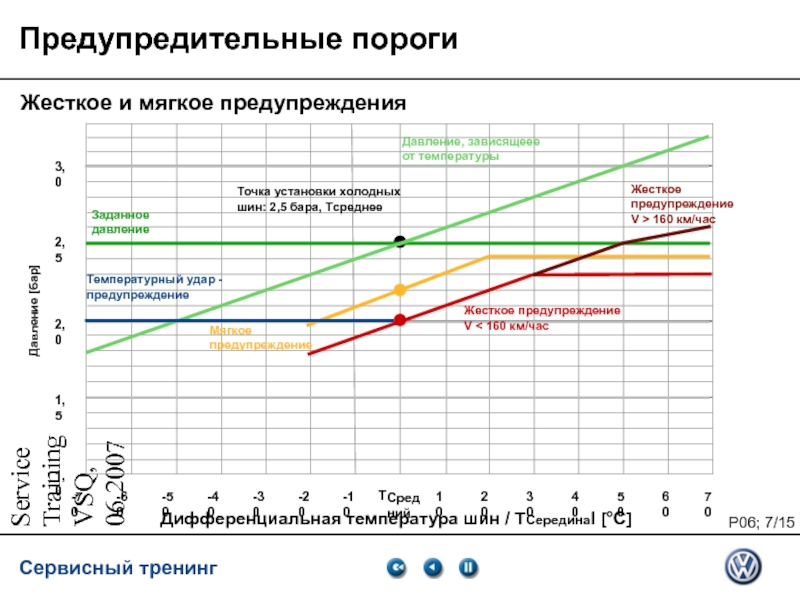

Точка установки холодных шин: 2,5 бара, Tсреднее

Заданное давление

Давление, зависящеее от температуры

Мягкое предупреждение

Предупреждение о градиенте давления – 0,2 бар в минуту

"Жесткое предупреждение"
начиная с -0,5 бар
также во время движения

"Предупреждение о градиенте давления"
начиная с -0,2 бар/мин
только во время движения

Полная нагрузка:
