Сажевый фильтр для дизельных двигателей презентация
Содержание
- 1. Сажевый фильтр для дизельных двигателей
- 2. sm, 03.2005 Схема сажевого фильтра с каталитическим
- 3. sm, 03.2005 Обзор системы 1 –
- 4. sm, 03.2005 Сажевый фильтр с каталитическим покрытием для дизельных двигателей
- 5. sm, 03.2005 Сажевый фильтр с каталитическим покрытием
- 6. sm, 03.2005 Сажевый фильтр с каталитическим покрытием для дизельных двигателей
- 7. sm, 03.2005 Сажевый фильтр с каталитическим покрытием для дизельных двигателей

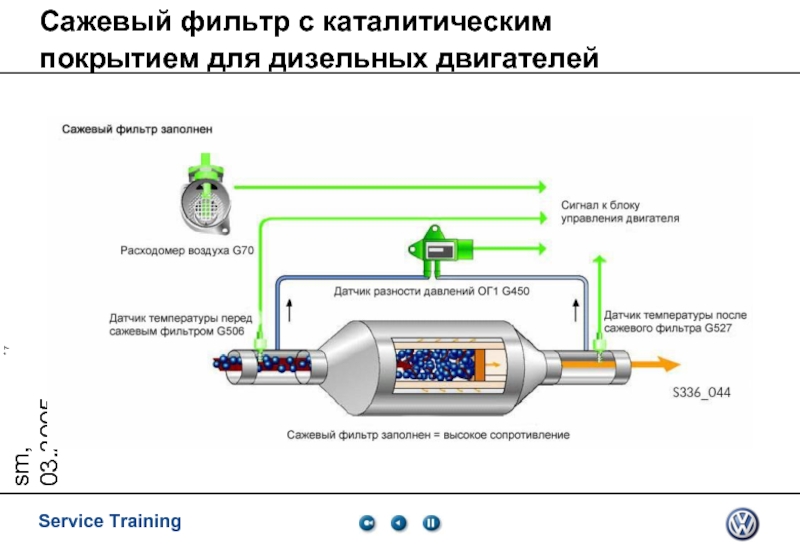

- 8. sm, 03.2005 Сажевый фильтр с каталитическим покрытием для дизельных двигателей

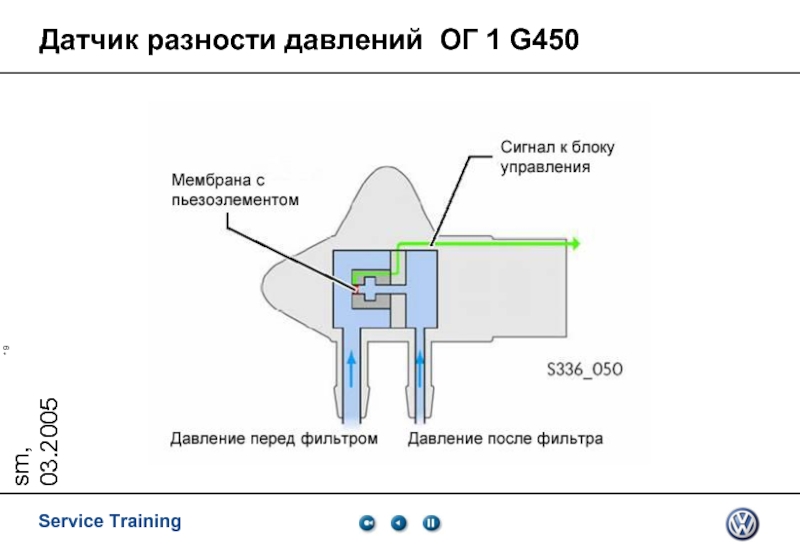

- 9. sm, 03.2005 Датчик разности давлений ОГ 1 G450
- 10. sm, 03.2005 Датчик разности давлений ОГ 1 G450
- 11. sm, 03.2005 Пассивная регенерация
- 12. sm, 03.2005 Активная регенерация
- 13. sm, 03.2005 Газораспределение при активной регенерации
- 14. sm, 03.2005 Пределы заполнения сажей сажевых
Слайд 1Сажевый фильтр для дизельных двигателей
Train the Trainer 2005/03
Современные технологии
Volkswagen
Добро пожаловать
Слайд 2sm, 03.2005
Схема сажевого фильтра с каталитическим покрытием для двигателя V 6
Катализатор
Сажевый фильтр с
каталитическим покрытием
Слайд 3sm, 03.2005
Обзор системы
1 – Блок управления комбинации приборов J285
2 – Блок
3 – Расходомер воздуха G70
4 – Дизельный двигатель
5 - Датчик температуры ОГ 1 G235
6 - Турбонагнетатель
7 – Лямбда-зонд G39
8 - Катализатор
9 – Датчик температуры 1 G20 катализатора
(только для Phaeton)
10 - Датчик температуры ОГ 2 G448 для головки цилиндров 1
11 - Сажевый фильтр
12 - Датчик разности давлений ОГ 1 G450
Слайд 5sm, 03.2005
Сажевый фильтр с каталитическим покрытием для дизельных двигателей
Платина
Слой покрытия алюминий
/
Слой карбида кремния
Частички
сажи
Слайд 14sm, 03.2005
Пределы заполнения сажей сажевых фильтров
(при объеме 3,0л двигатель V6
Рабочее состояние
Системная реакция
40г Заполнение сажей
Контрольная лампа сажевого
фильтра для дизеля
Указание в руководстве по эксплуатации
51г Заполнение сажей
K 231, K 29 и K 83
Аварийное движение, ограничение мощности
Регенерация только с помощью тестера VAS
Регенерация с помощью тестера VAS не
выполняется
> 68г Заполнение сажей
