Резюме презентация

Модуль управления ориентацией солнечных батарей малых космических аппаратов

Слайд 1Щетинина Виктория Михайловна

Дата рождения: 06.02.1984

Образование:
2001–2006 – Московский Государственный Университет Приборостроения и

Информатики, специальность “Вычислительные машины, комплексы, системы и сети”
2005 – защитила на “отлично” выпускную квалификационную работу на степень бакалавра по направлению “Информатика и вычислительная техника”
1991–2001 – средняя общеобразовательная школа №697
г. Москвы

Публикации и выступления:
Опубликованы две статьи в межвузовском сборнике научных трудов
2006 – участие в IV межвузовской студенческой научно-технической конференции, присуждено второе место

Резюме


Слайд 2Модуль управления ориентацией солнечных батарей малых космических аппаратов


Слайд 3Постановка задачи
Работа в условиях космического пространства
Необходимость обеспечения минимальных массы и габаритов

устройства
Точность слежения за Солнцем и высокая надёжность работы
Работа по информации с датчиков и по командам бортовой ЭВМ
Обеспечение высокой унификации и лёгкости модификации устройства
Применяемость в системах ориентации солнечных батарей различных малых космических аппаратов

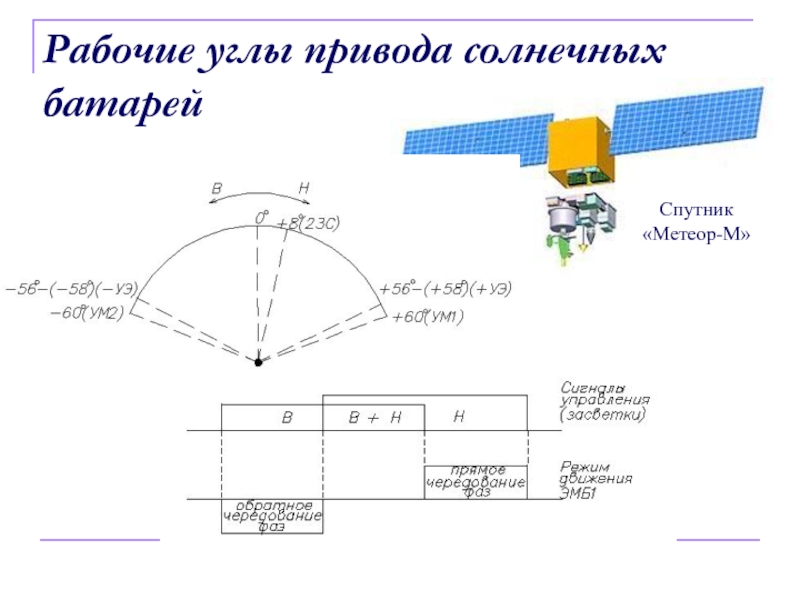

Слайд 4Спутник
«Метеор-М»
Рабочие углы привода солнечных батарей

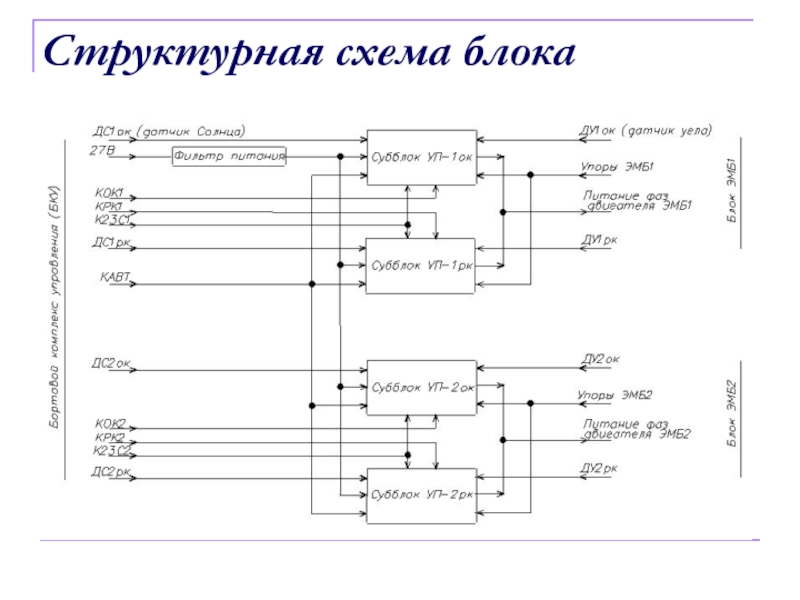

Слайд 5Структурная схема блока


Слайд 6Структурная схема субблока


Слайд 7Принципиальная эл. схема аналога

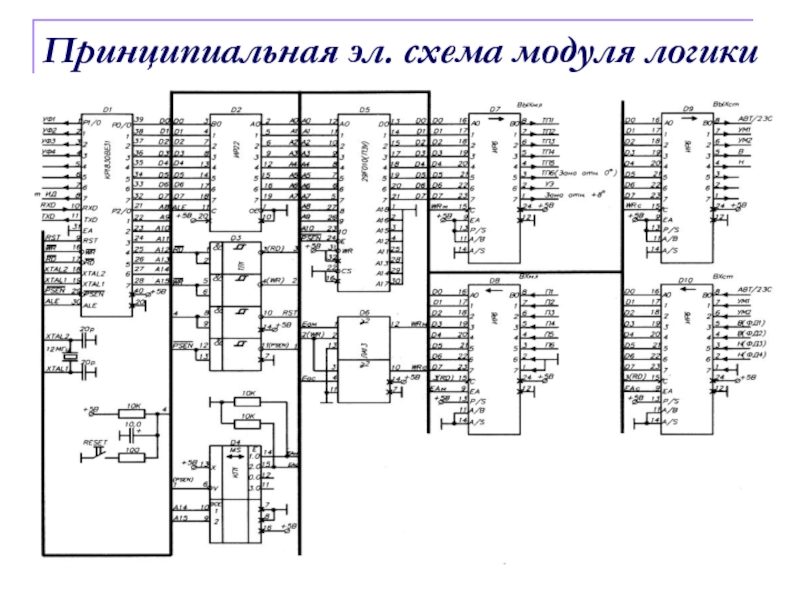

Слайд 8Принципиальная эл. схема модуля логики


Слайд 9Основной алгоритм работы

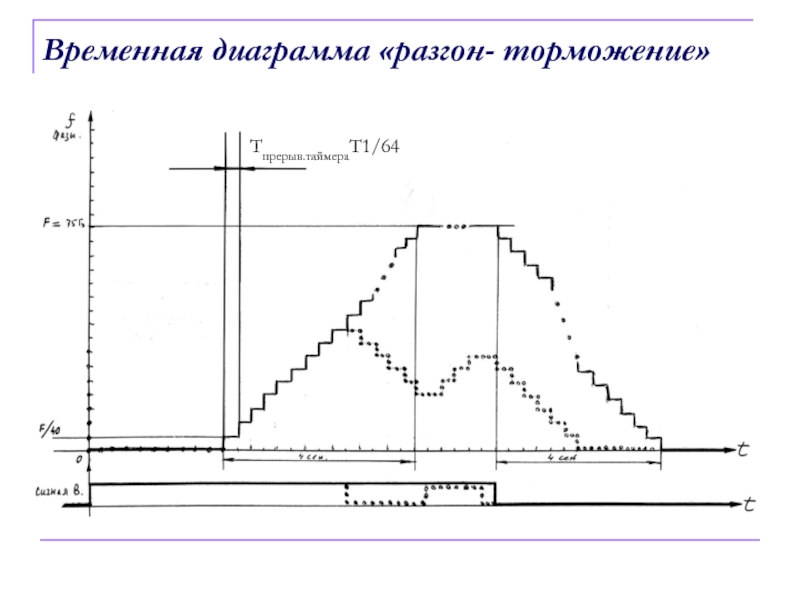

Слайд 10Временная диаграмма «разгон- торможение»
Тпрерыв.таймераТ1/64

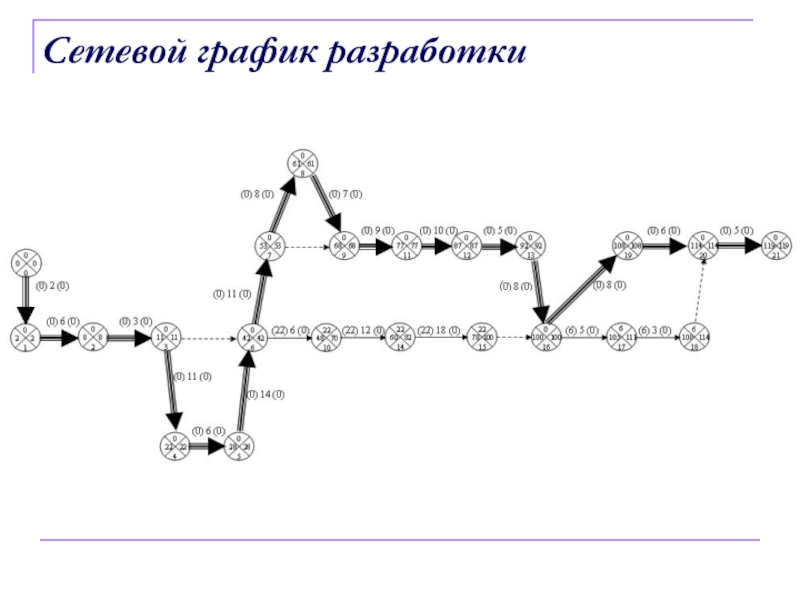

Слайд 11Сетевой график разработки


Слайд 12Таблица экономических показателей

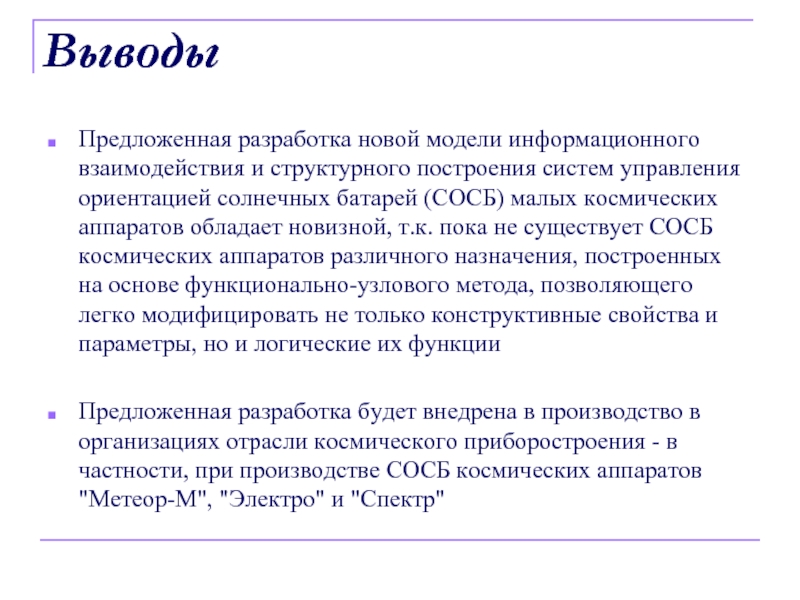

Слайд 13Выводы

Предложенная разработка новой модели информационного взаимодействия и структурного построения систем управления

ориентацией солнечных батарей (СОСБ) малых космических аппаратов обладает новизной, т.к. пока не существует СОСБ космических аппаратов различного назначения, построенных на основе функционально-узлового метода, позволяющего легко модифицировать не только конструктивные свойства и параметры, но и логические их функции

Предложенная разработка будет внедрена в производство в организациях отрасли космического приборостроения - в частности, при производстве СОСБ космических аппаратов "Метеор-М", "Электро" и "Спектр"

Слайд 14Спасибо за внимание!
