Решения АРСпо мониторингу ЦОД презентация

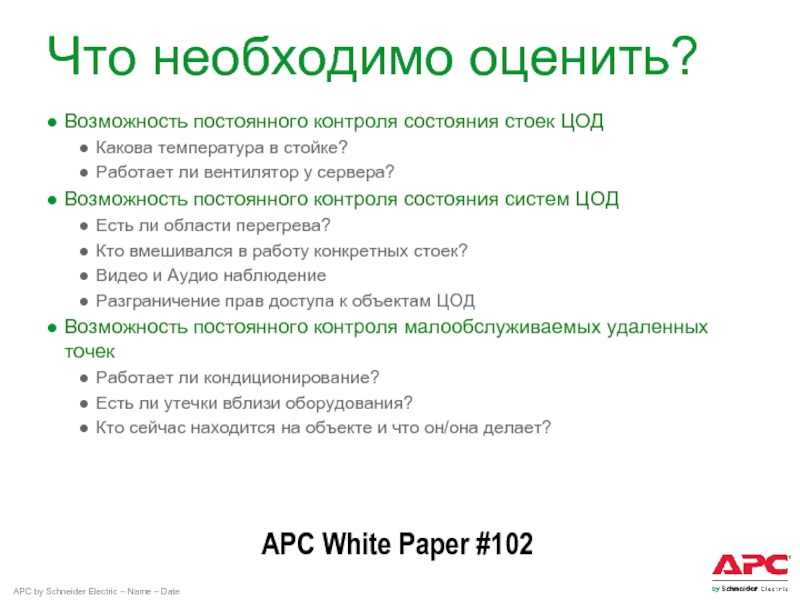

стойке?
Работает ли вентилятор у сервера?
Возможность постоянного контроля состояния систем ЦОД
Есть ли области перегрева?
Кто вмешивался в работу конкретных стоек?
Видео и Аудио наблюдение
Разграничение прав доступа к объектам ЦОД
Возможность постоянного контроля малообслуживаемых удаленных точек
Работает ли кондиционирование?
Есть ли утечки вблизи оборудования?
Кто сейчас находится на объекте и что он/она делает?

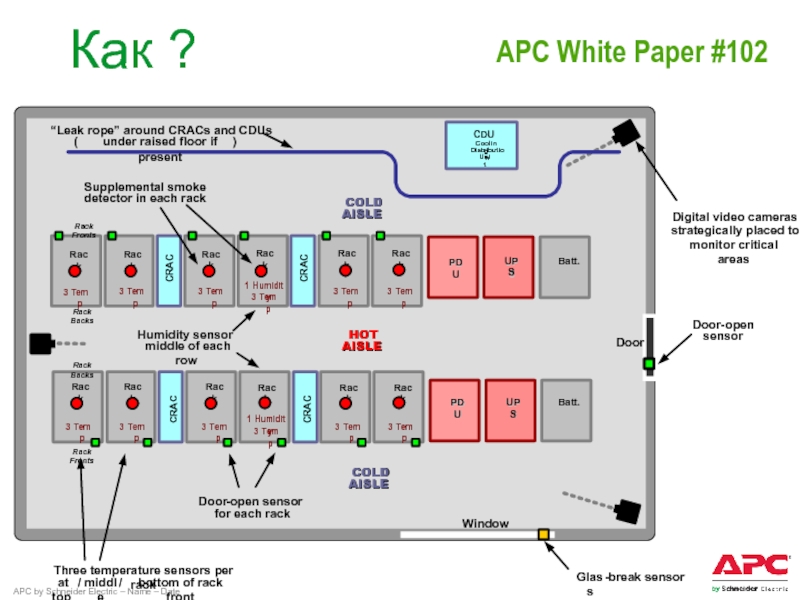

APC White Paper #102

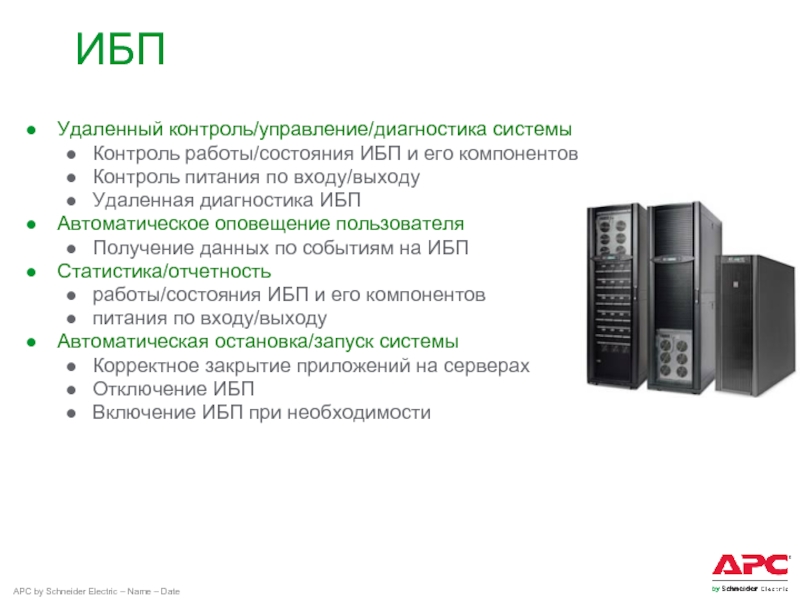

Удаленная диагностика ИБП
Автоматическое оповещение пользователя
Получение данных по событиям на ИБП
Статистика/отчетность
работы/состояния ИБП и его компонентов
питания по входу/выходу
Автоматическая остановка/запуск системы
Корректное закрытие приложений на серверах
Отключение ИБП
Включение ИБП при необходимости

доступа к ИБП

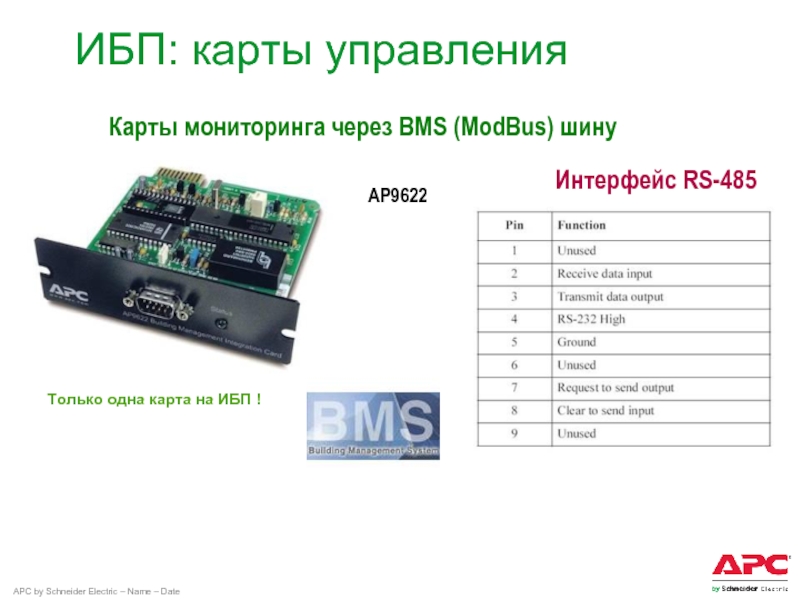

Карта для в BMS-сетей
Вспомогательные компоненты

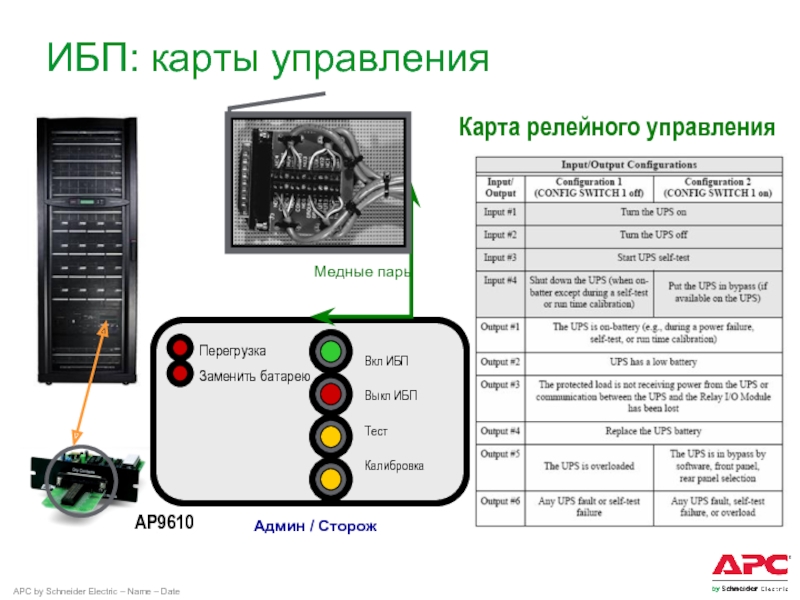

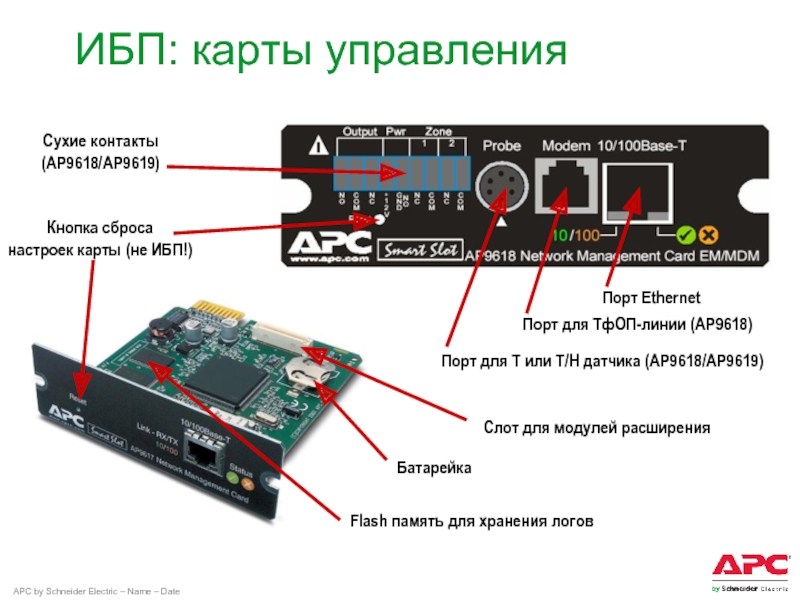

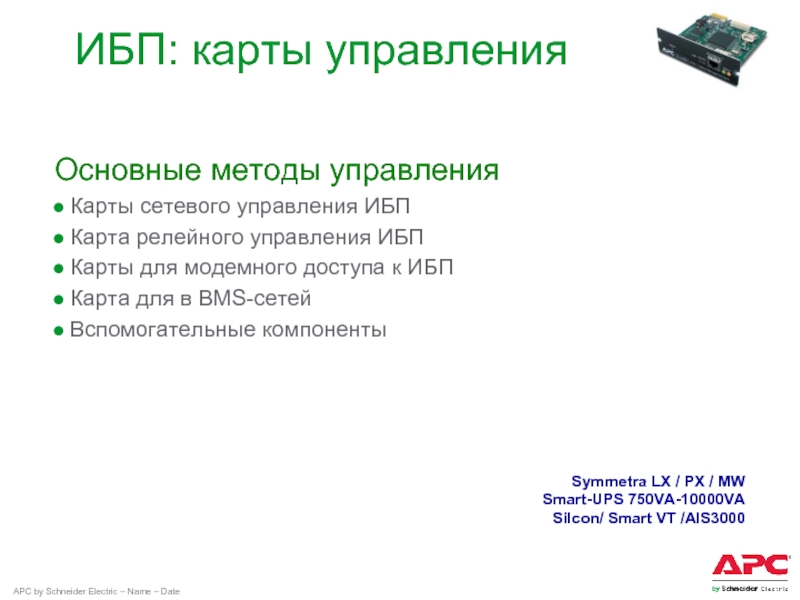

ИБП: карты управления

Symmetra LX / PX / MW
Smart-UPS 750VA-10000VA
Silcon/ Smart VT /AIS3000

VT
AIS 3000/5000; Silcon
Symmetra RM, LX, PX, MW

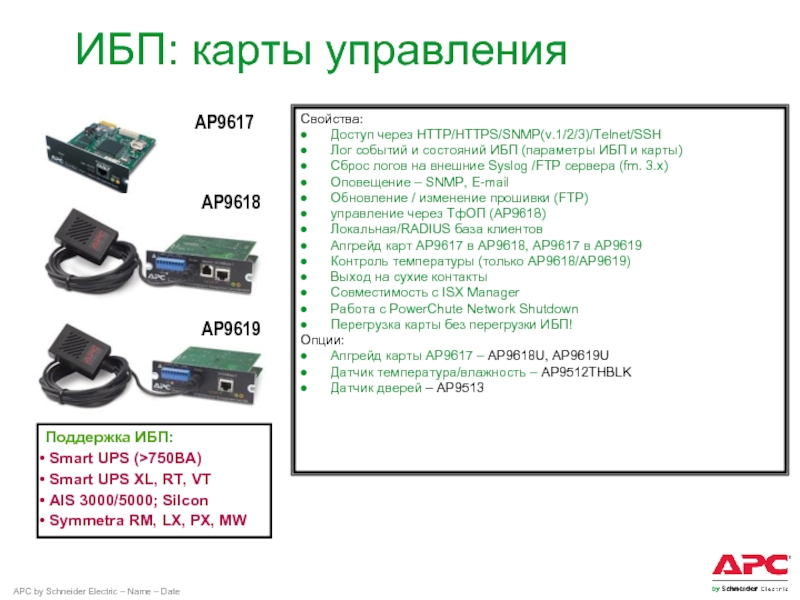

Свойства:
Доступ через HTTP/HTTPS/SNMP(v.1/2/3)/Telnet/SSH
Лог событий и состояний ИБП (параметры ИБП и карты)
Сброс логов на внешние Syslog /FTP сервера (fm. 3.x)
Оповещение – SNMP, E-mail
Обновление / изменение прошивки (FTP)
управление через ТфОП (АР9618)
Локальная/RADIUS база клиентов
Апгрейд карт АР9617 в AP9618, АР9617 в AP9619
Контроль температуры (только AP9618/AP9619)
Выход на сухие контакты
Совместимость с ISX Manager
Работа с PowerChute Network Shutdown
Перегрузка карты без перегрузки ИБП!
Опции:
Апгрейд карты AP9617 – AP9618U, AP9619U
Датчик температура/влажность – AP9512THBLK
Датчик дверей – AP9513

ТфОП-линии (AP9618)

Порт для T или T/H датчика (AP9618/AP9619)

Flash память для хранения логов

Батарейка

Слот для модулей расширения

управления

System)

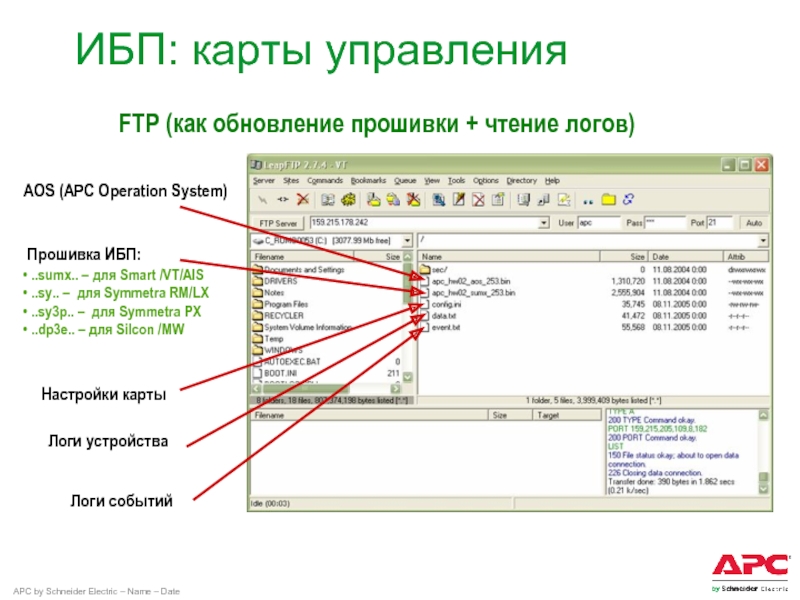

Прошивка ИБП:
..sumx.. – для Smart /VT/AIS
..sy.. – для Symmetra RM/LX
..sy3p.. – для Symmetra PX
..dp3e.. – для Silcon /MW

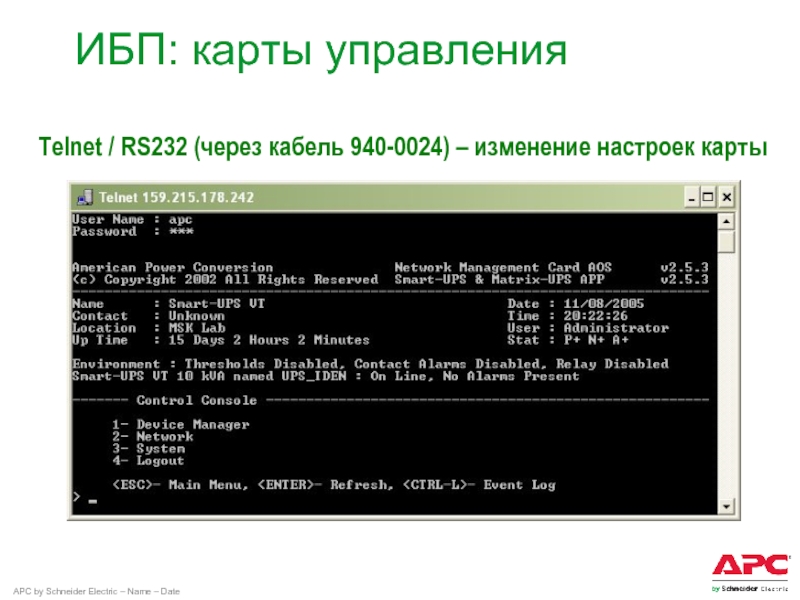

Настройки карты

Логи устройства

Логи событий

(AP9618)
Возможности:
Ведение журнала событий ИБП
Создание резервного канала управления
Парольная защита
Может использоваться как резерв карты сетевого управления
Поддержка:
AP9608 – Smart , Symmetra, Matrix (старые модели)
AP9618 – все последние ИБП

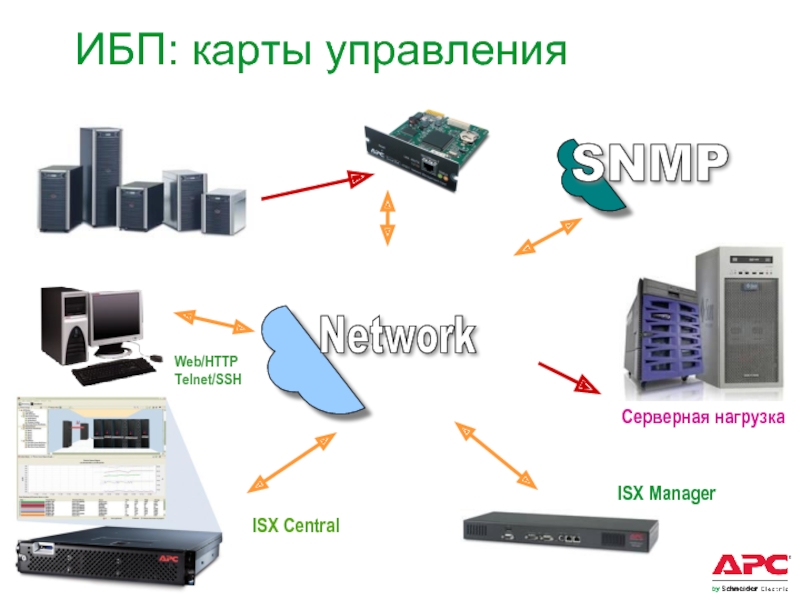

ИБП: карты управления

Карты управления через модемный доступ

AP9608

AP9618

на ИБП !

ИБП через ком. порт
Управление ИБП через модем

Подключение до 3 серверов к одному
ИБП через ком. порт

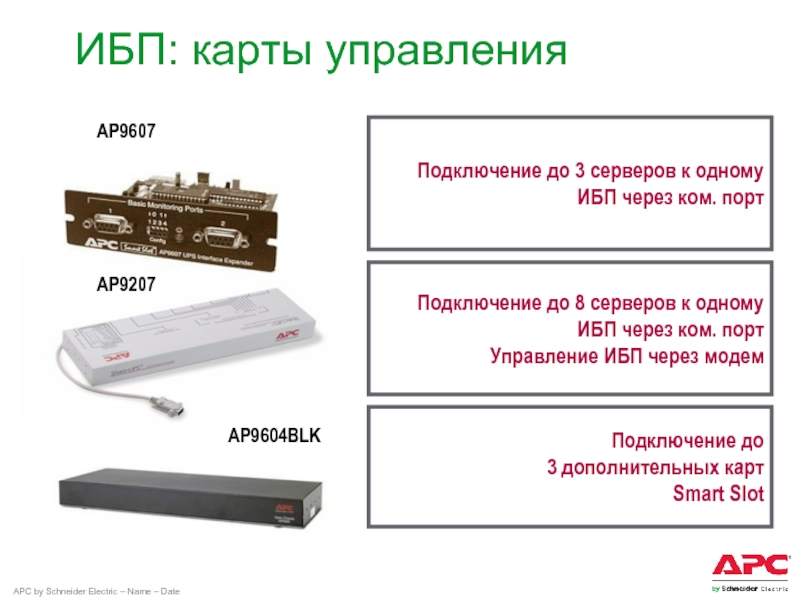

AP9607

AP9207

AP9604BLK

ИБП: карты управления

управления

ИБП
Управление работой ИБП

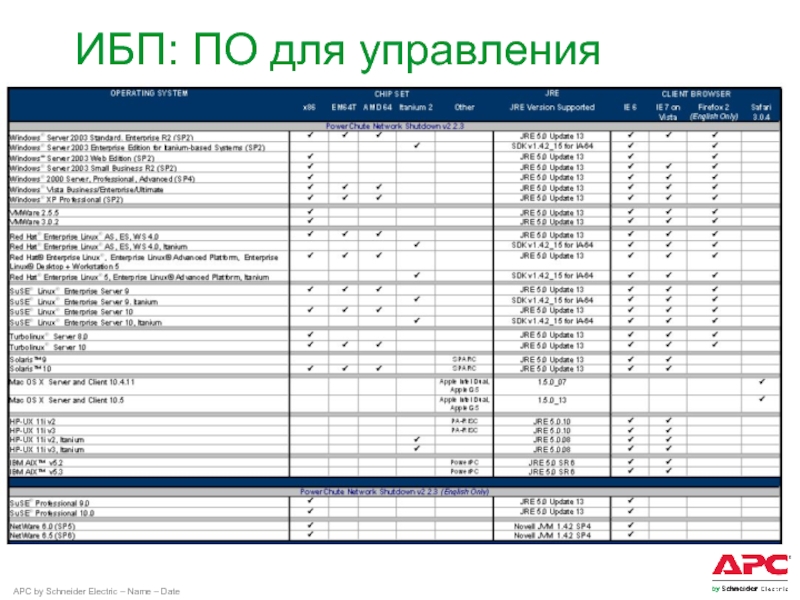

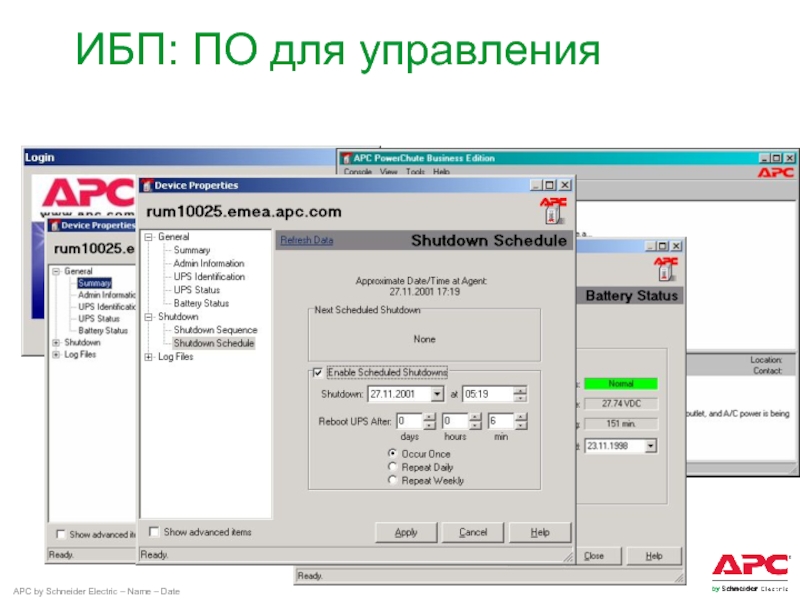

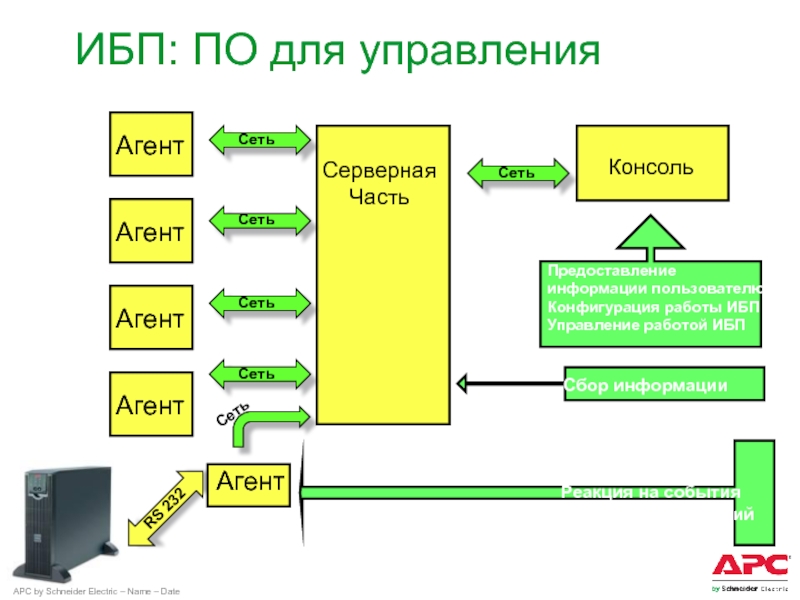

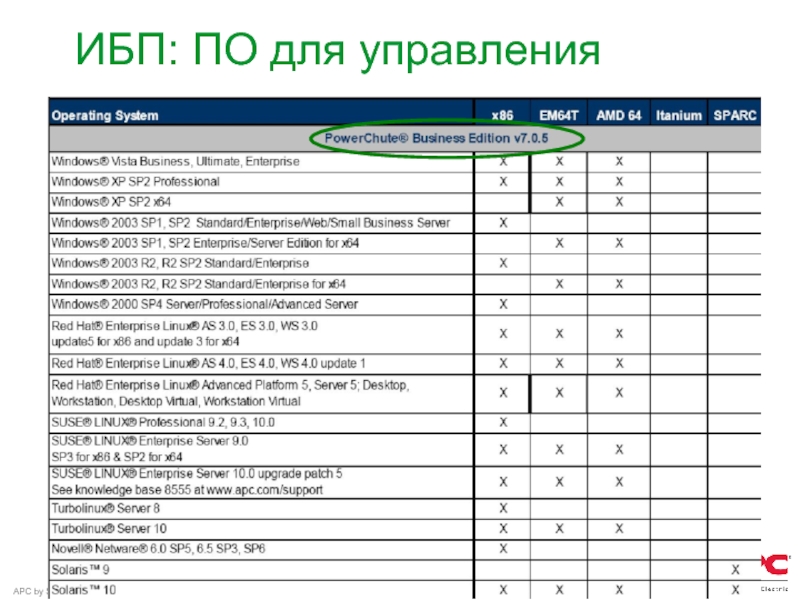

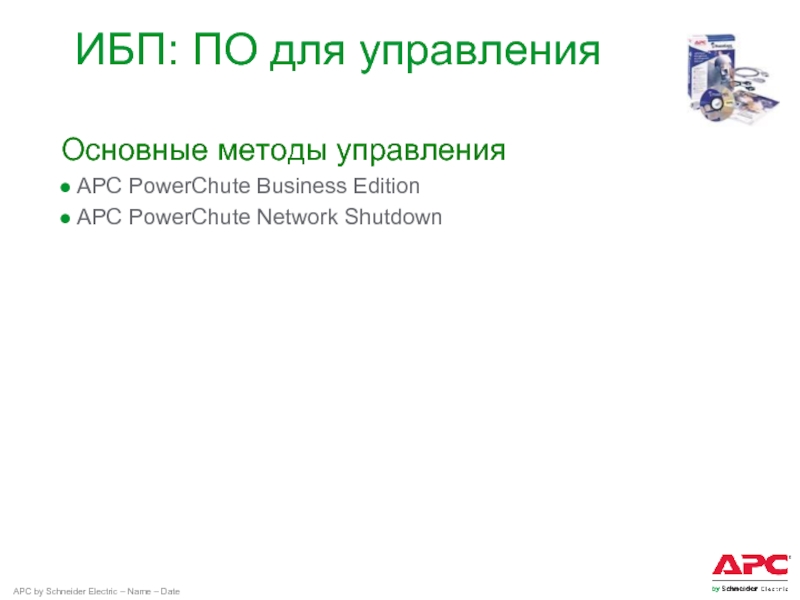

ИБП: ПО для управления

состояние ИБП
Реакция на события
Регистрация событий

Сеть

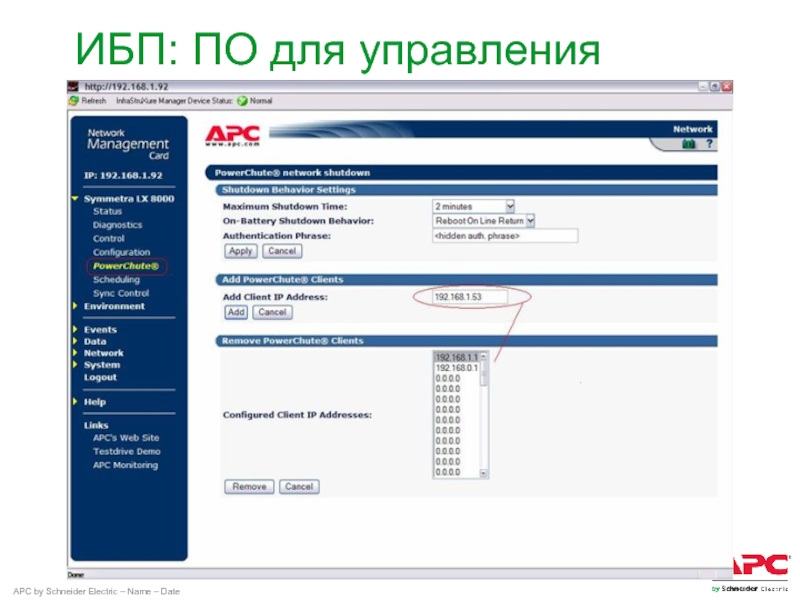

PowerChute Network Shutdown

Предоставление
информации пользователю
Конфигурация работы ИБП
Управление работой ИБП

ИБП: ПО для управления

модуль AP9921X + до 7 модулей расширения AP9921XS
Возможности:
Поддержка 2/4/8/12В свинцово-кислотных батарей
Поддержка никель-кадмиевых батарей (от 1.2 В до 2.4 В )
Обеспечения до 2-х батарейных "плеч"
Максимально на плечо - 224 (свинц)/375(никкель) батарей
Максимально на 2 плеча - 224 (свинц) / 256(никкель) батарей
Поддержка:
HTTP/HTTPS/Telnet/SSH/SNMP/FTP/SCP/RS-485/RS-232
Ведение логов
Опции
Кабели для подключения батарей к системе мониторинга
Датчики тока

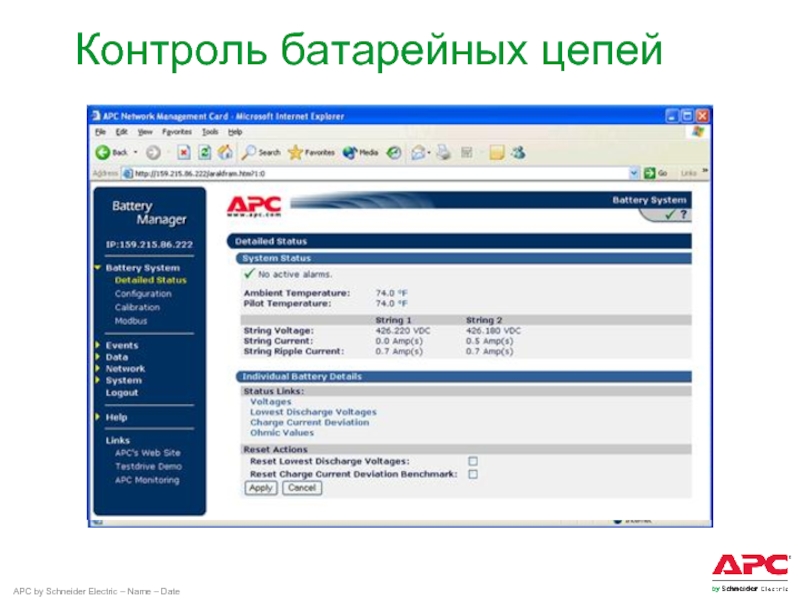

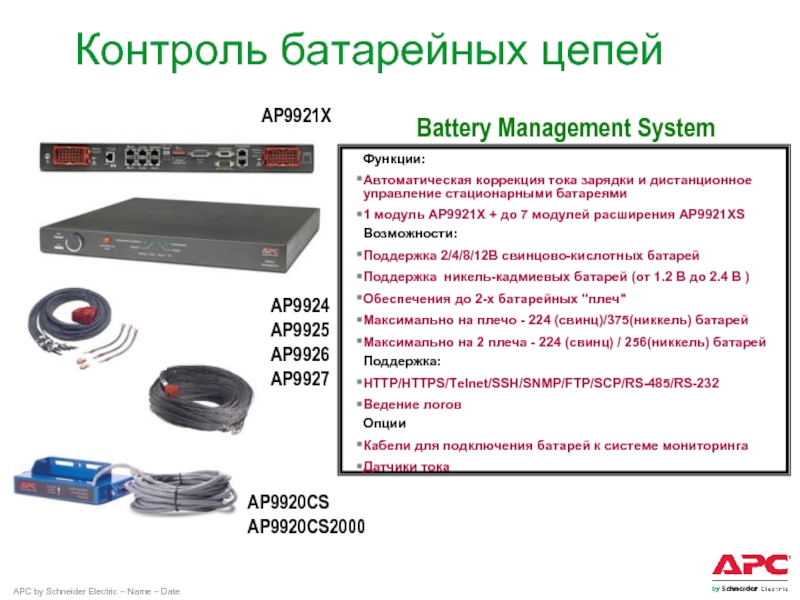

Battery Management System

(БРП)

Блоки контроля токов

канала
Оповещение персонала (через ISX Manager)
Возможности:
Температура трансформатора
4 платы контроля токов (21 канал) в автоматах для нагрузки
Состояние байпасных переключателей
Входной внешний автомат
Контроль фазового напряжения после трансформатора и на нагрузке
Контроль линейного напряжения до трансформатора и на нагрузке
Контроль тока по фазам и в нейтрали (цепь нагрузки и байпаса)
Контроль фазового напряжения до трансформатора
Ток в заземляющем проводнике
Контроль схемы экстренного отключения
Проверка схемы экстренного отключения
Индикация для работы с байпасными автоматами

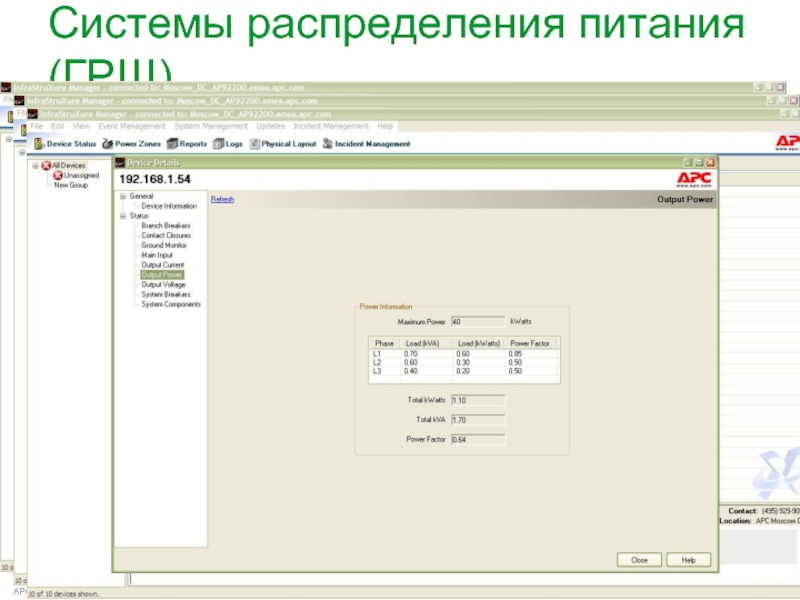

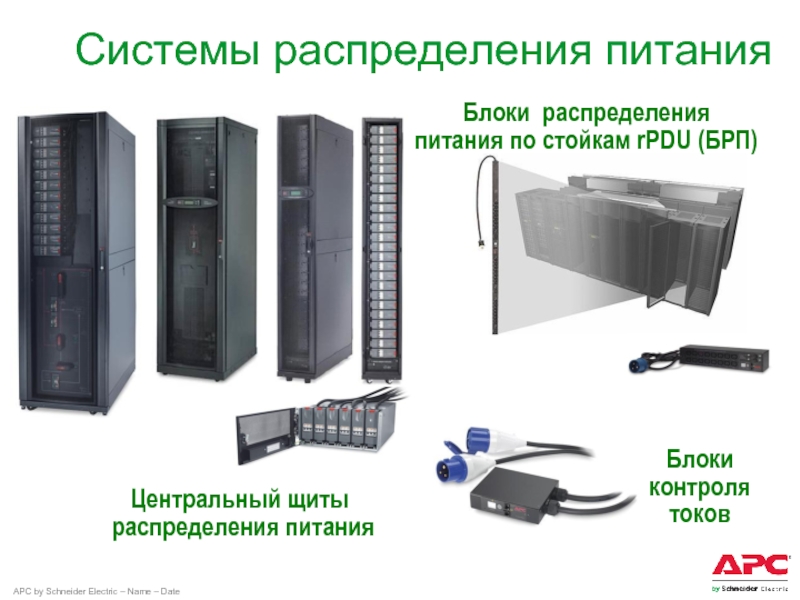

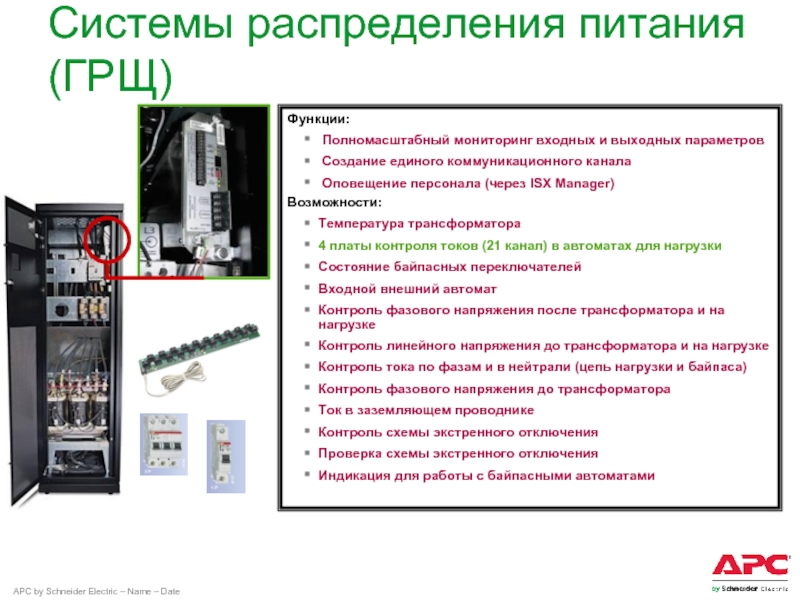

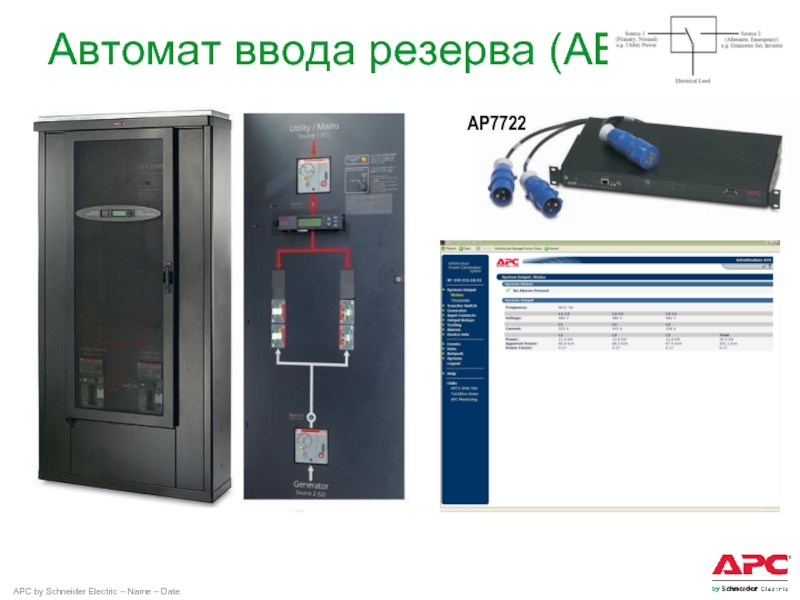

Системы распределения питания (ГРЩ)

Ethernet

Кнопка поворота показания экрана

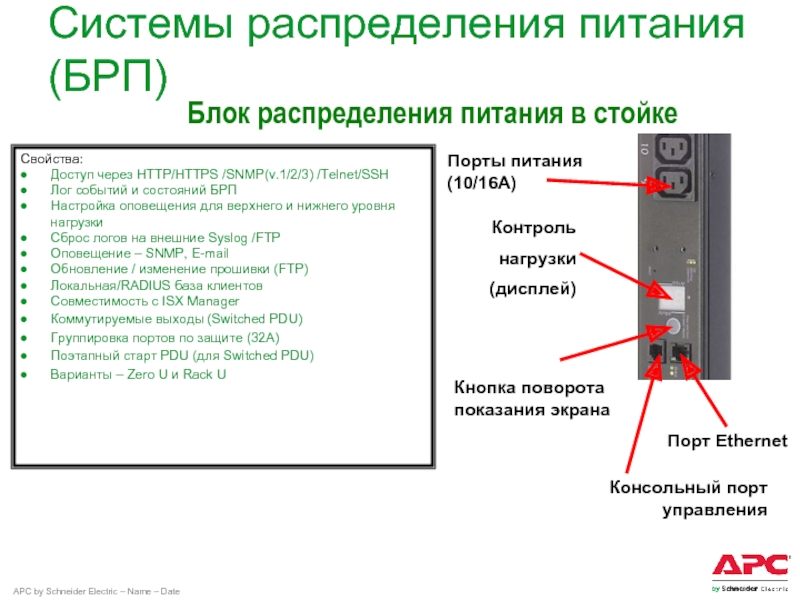

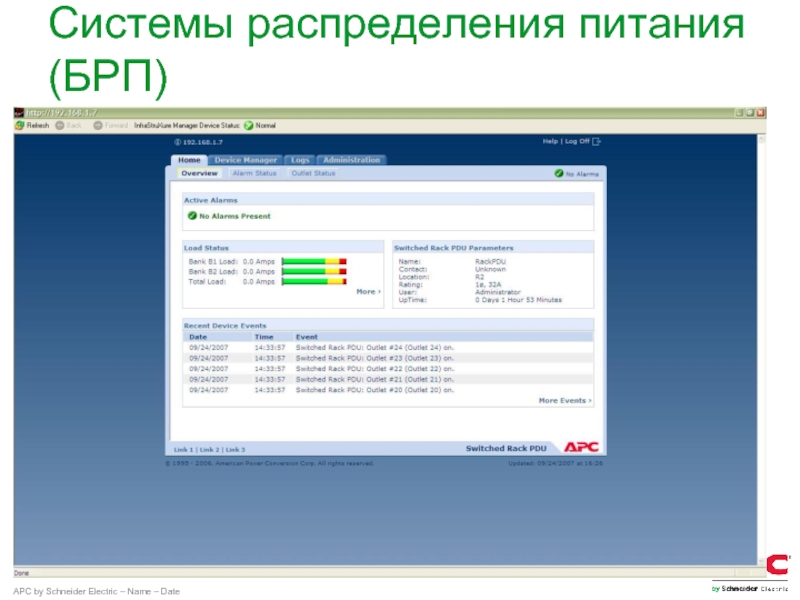

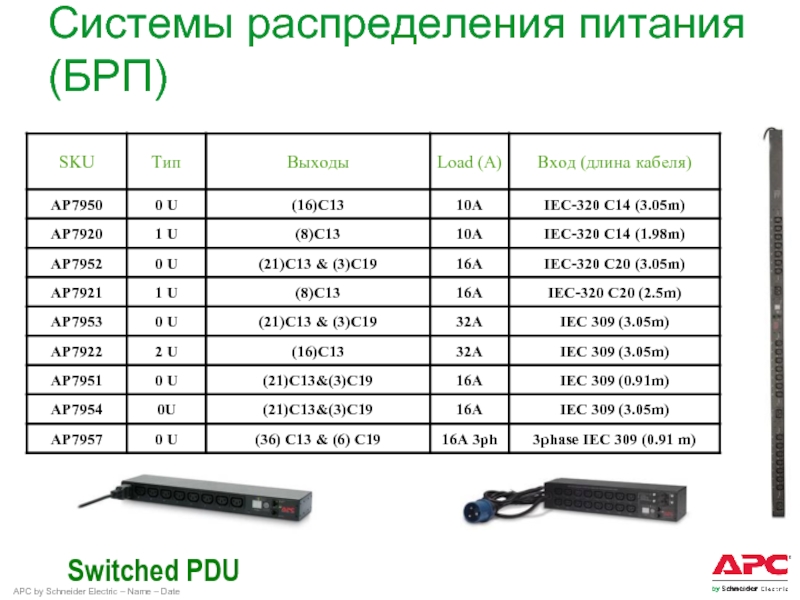

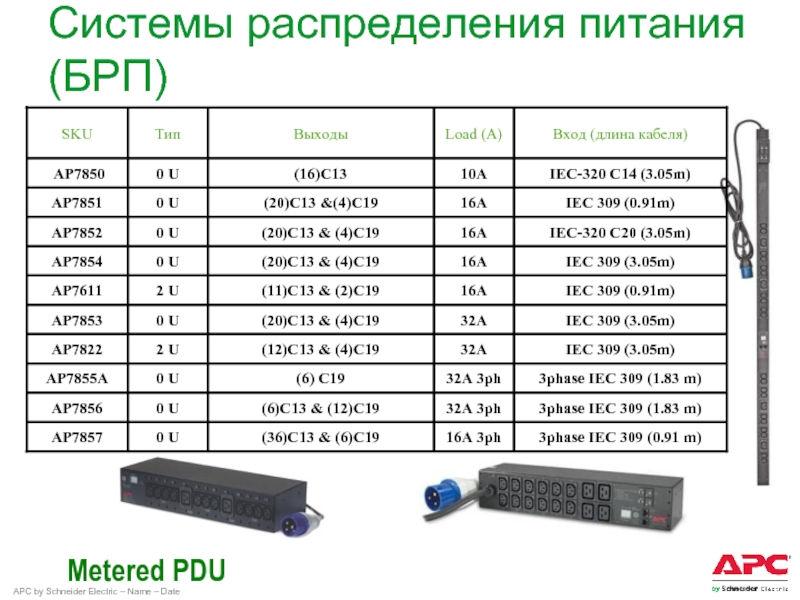

Системы распределения питания (БРП)

Свойства:
Доступ через HTTP/HTTPS /SNMP(v.1/2/3) /Telnet/SSH
Лог событий и состояний БРП
Настройка оповещения для верхнего и нижнего уровня нагрузки
Сброс логов на внешние Syslog /FTP
Оповещение – SNMP, E-mail
Обновление / изменение прошивки (FTP)
Локальная/RADIUS база клиентов
Совместимость с ISX Manager
Коммутируемые выходы (Switched PDU)
Группировка портов по защите (32A)
Поэтапный старт PDU (для Switched PDU)
Варианты – Zero U и Rack U

309 (0.91 м)
Вывод – IEC 309 (0.91 м)
Управление Web/Telnet/SSH/RS-232
Оповещение – SNMP/E-mail

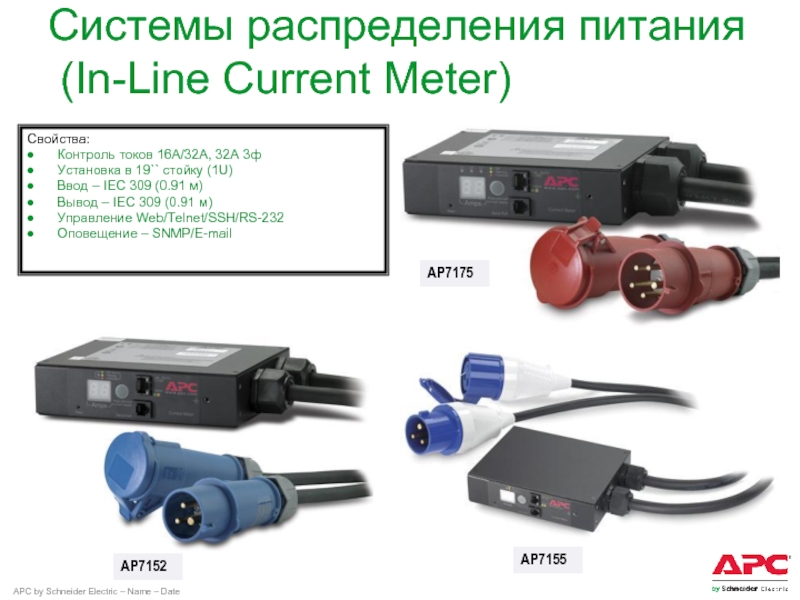

Системы распределения питания (In-Line Current Meter)

E-mail
Контроль - HTTP/HTTPS/Telnet/SSH/SNMP
Контроль работы устройства
Контроль группы устройств
Работа с ISX Manager
update прошивок
Вывод на BMS
Опции:
Датчики температура/влажность
Датчик протечки
Мигалка

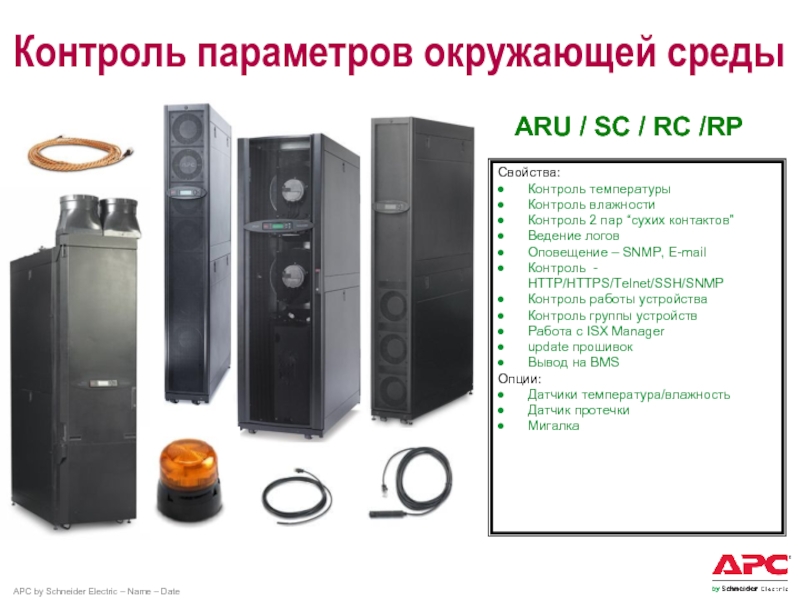

Контроль параметров окружающей среды

ARU / SC / RC /RP

RT, VT
AIS 3000/5000
Symmetra RM, LX, PX, MW
Silcon

AP9618
AP9619

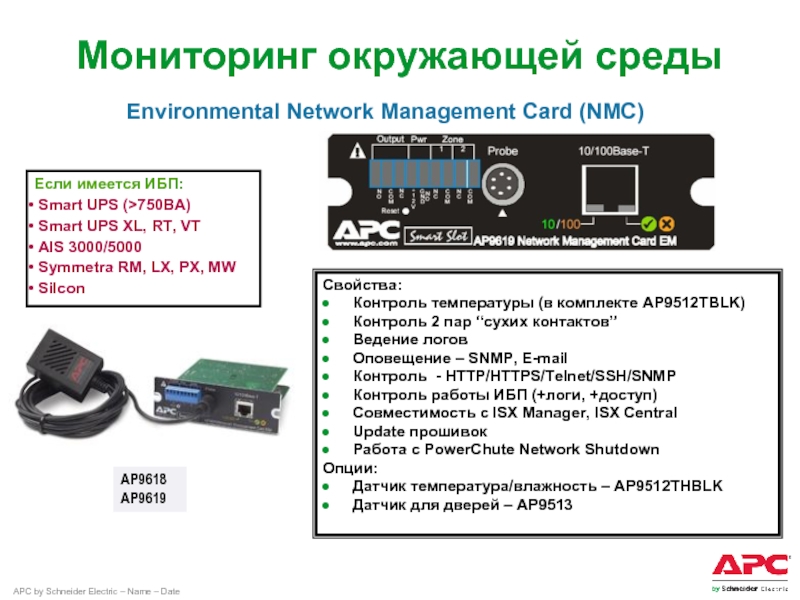

Свойства:
Контроль температуры (в комплекте AP9512TBLK)
Контроль 2 пар “сухих контактов”
Ведение логов
Оповещение – SNMP, E-mail
Контроль - HTTP/HTTPS/Telnet/SSH/SNMP
Контроль работы ИБП (+логи, +доступ)
Совместимость с ISX Manager, ISX Central
Update прошивок
Работа с PowerChute Network Shutdown
Опции:
Датчик температура/влажность – AP9512THBLK
Датчик для дверей – AP9513

Environmental Network Management Card (NMC)

датчиков T/TH + 4 пары DC-контактов
Вертикальная установка в стойки NetShelter
Коммутируемый выход питания (10А)
Порт сигнального маячка (опция AP9324)
Контроль - SNMP/HTTPS/Telnet/ SSH/RS-232
Интеграция в системы BMS (Modbus)
Журнал событий, настройка доступа, RADIUS
Складирование логов на внешний FTP-сервер
Совместимость с ISX Manager, ISX Central
Upgrade прошивок
Состав:
AP9340 - датчик AP9335TH + AP9335T
AP9341 - датчик температуры AP9335T

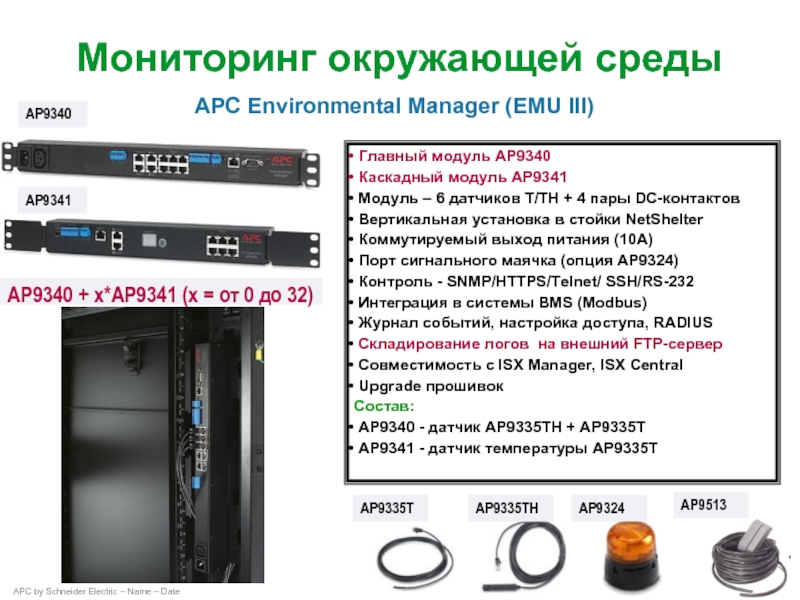

APC Environmental Manager (EMU III)

AP9341

AP9335T

AP9335TH

Мониторинг окружающей среды

AP9340 + x*AP9341 (x = от 0 до 32)

AP9324

AP9513

ЖКИ-экран
Коммутируемые выходы питания (2х10А)
Котроль - SNMP/HTTPS/Telnet/ SSH/RS-232
Встроенный Ethernet-хаб на 8 портов
Сухие контакты (8 in / 2 out)
A-Link для AP9520T/TH-датчиков
Датчик воды (до 6+6 метров)
Датчик дыма
Журнал событий, настройка доступа, RADIUS
Совместимость с ISX Manager, ISX Central
Upgrade прошивок
В составе:
датчики AP9324, AP9513, AP9512THBLK, AP9322

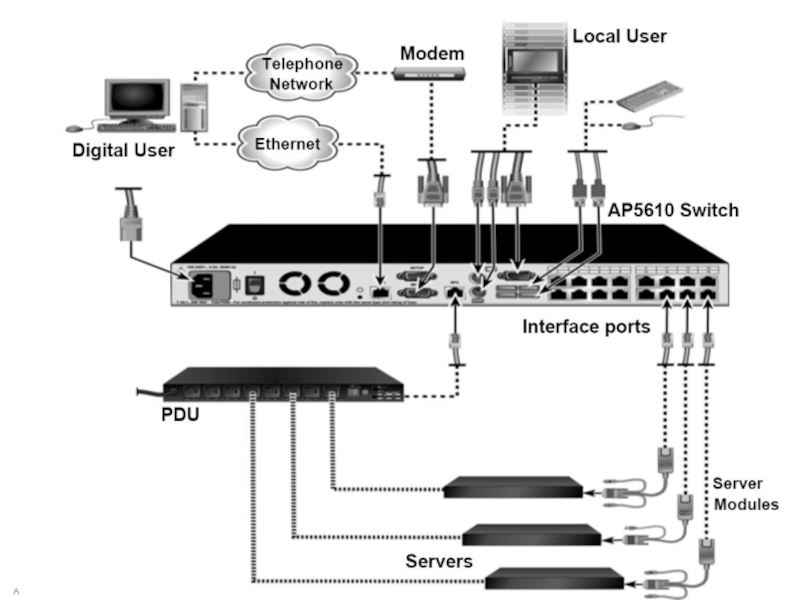

2x1x16 Digital KVM with VM
AP5615 - 2x1x32 Digital KVM with VM
AP5616 - 8x1x32 Digital KVM with VM

KVM Ports

IP-connections

Local connections

AP5630
AP5631
AP5632

VM-modules
AP5634
AP5635

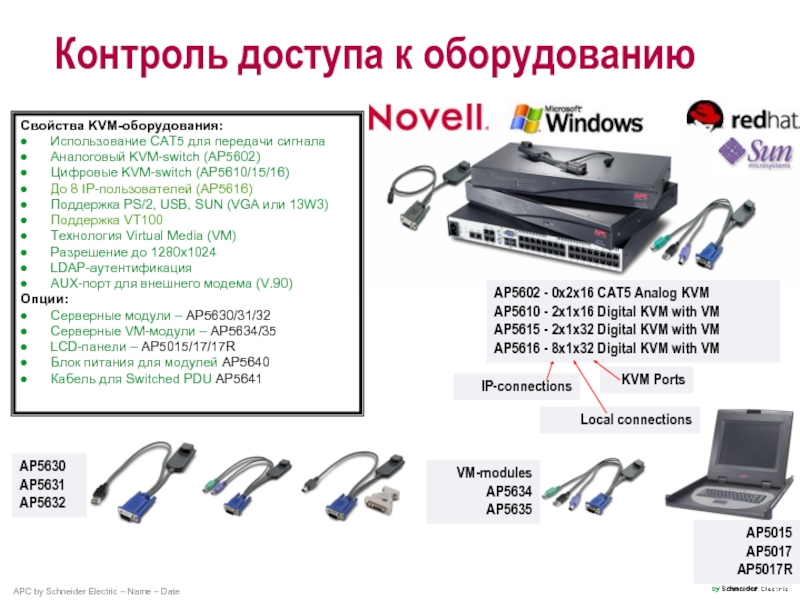

Свойства KVM-оборудования:
Использование CAT5 для передачи сигнала
Аналоговый KVM-switch (AP5602)
Цифровые KVM-switch (AP5610/15/16)
До 8 IP-пользователей (AP5616)
Поддержка PS/2, USB, SUN (VGA или 13W3)
Поддержка VT100
Технология Virtual Media (VM)
Разрешение до 1280х1024
LDAP-аутентификация
AUX-порт для внешнего модема (V.90)
Опции:
Серверные модули – AP5630/31/32
Серверные VM-модули – AP5634/35
LCD-панели – AP5015/17/17R
Блок питания для модулей AP5640
Кабель для Switched PDU AP5641

отдельно, в зависимости от типа подключения (DB-9, DB-25, RJ-45) !

AP9303

Соединение по Ethernet 10/100 BaseT
Аутентификация/централизованное управление
Журнал событий
Поддержка SSH/SNMP/Telnet/FTP
Удаленная перегрузка устройств
Вертикальное (AP9290) и стоечное исполнение
Каскадное подключение (AP9301, AP9302, AP9303)
SNMP управление (AP9301, AP9302, AP9303)
Двойной ввод питания (AP9303)
Поддержка PCMCIA для дополнительных карт (AP9303)

Карты доступа –HID
Установка вертикально/горизонтально только в стойки NetShelter SX
Доступ - Telnet/SSH/FTP/HTTP/HTTPS/RS-232
Оповещение SNMP, E-mail
Интеграция с ISX Manager.
Upgrade прошивок
Датчики в составе:
Датчики дверей (2 шт)
Сенсорные замки (2 шт)
2 ключа HID 26-bit
Опции:
Набор электронных ключей AP9370-10 (10 шт.)
Сигнальный маяк AP9324

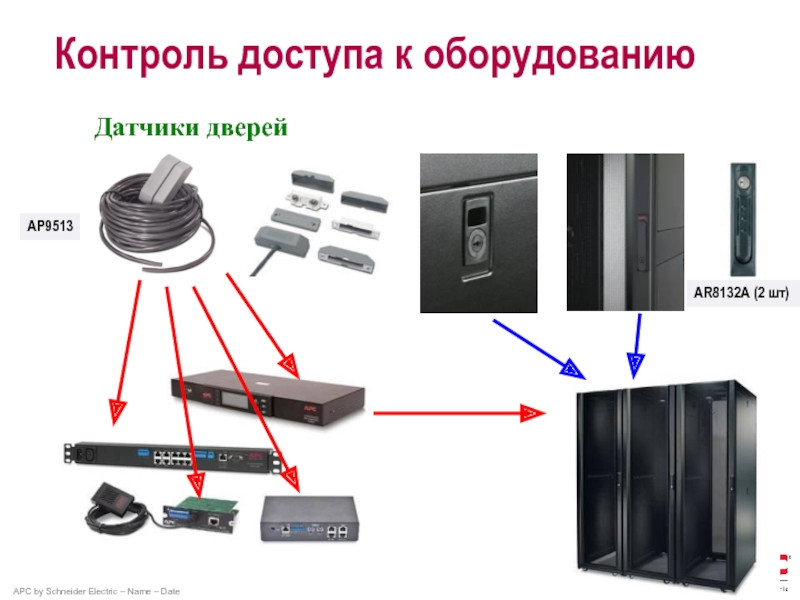

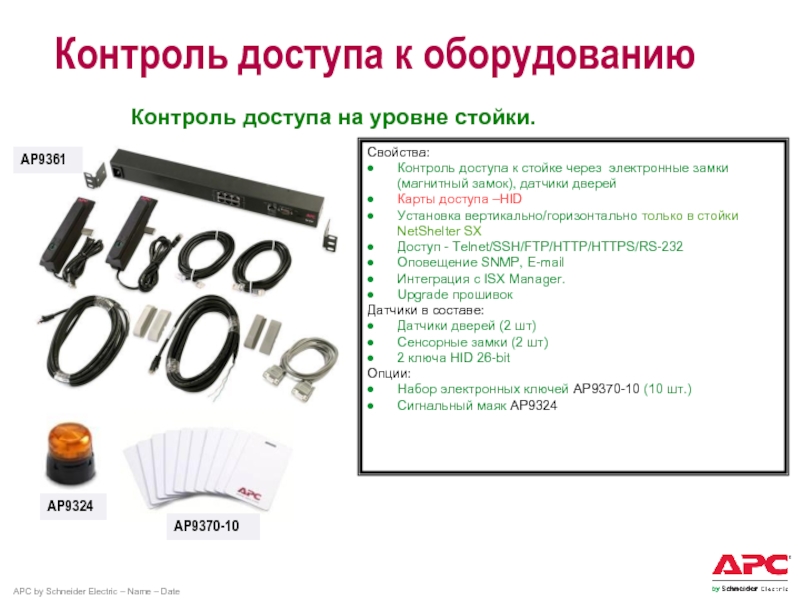

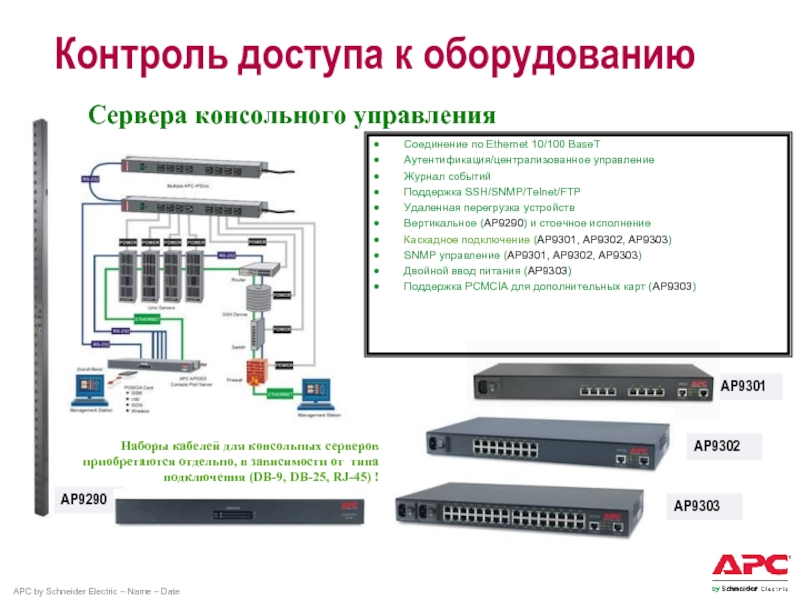

Контроль доступа на уровне стойки.

Контроль доступа к оборудованию

AP9361

AP9370-10

данные датчиков
SNMP-параметры

1Gb RAM, HDD SATA 160Gb
Standard (1U), P4, 2Gb RAM, HDD SATA 250Gb
Enterprise (2U), Dual Xeon, 4Gb, Dual Power, RAID 1.2 Tb
Свойства:
Сервер для сбора и хранения данных об окружающей среде и систем безопасности от NetBotz
Мониторинг устройств APC/SNMP-узлов
Лицензия на 25 узлов в комплекте
Графическое построение событий и происшествий по любым данным собираемых со всех устройств
Параллельное и удаленное администрирование
Удаленная консоль (Windows, Linux)
Русифицированный интерфейс
Мониторинг:
Basic 525 узлов / 15 камер
Standard 2025 узлов / 125 камер (250fps)
Enterprise 4025 узлов / 250 камер (500fps)
Опции:
Surveillance (мониторинг всех камер на одном экране)
Capacity Manager (контроль за возможностью ИИЦОД)
Change Manager (управлением за изменениями в ЦОД)

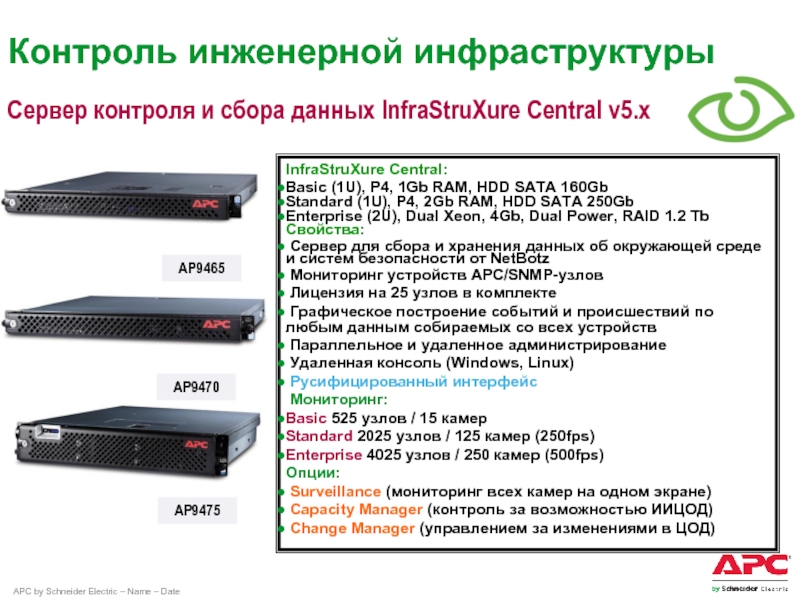

Контроль инженерной инфраструктуры

AP9465
