Реконструкция сортовой МНЛЗ ГУП ЛПЗ Ярцево презентация

Содержание

Слайд 1РЕКОНСТРУКЦИЯ СОРТОВОЙ МНЛЗ ГУП ЛПЗ, ЯРЦЕВО
Начальник Бюро Металлургического Оборудования
Плугатарь Виктор Семенович
Производство

Металлургического Оборудования

Слайд 2Цель реконструкции

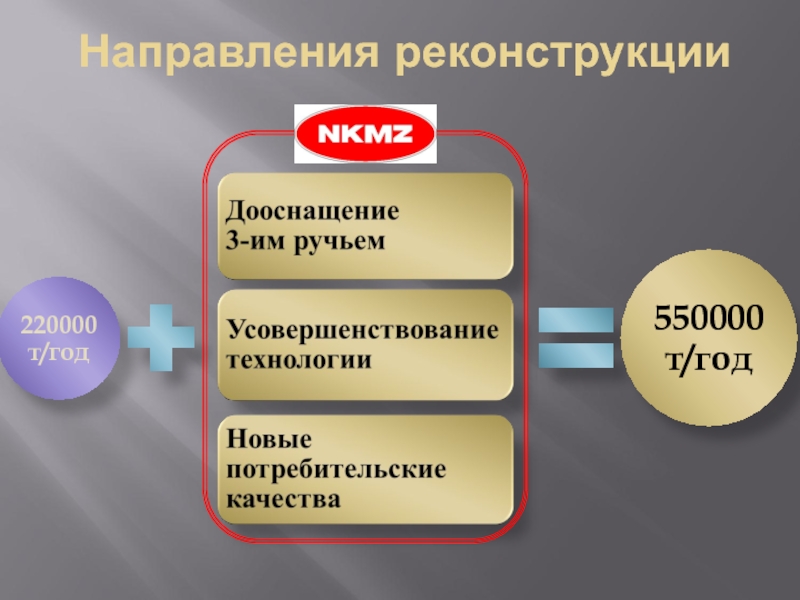

Слайд 3220000 т/год


550000 т/год
Направления реконструкции

Слайд 4Реконструкция фундаментов без остановки МНЛЗ!!!
4
Дополнительное оборудование района разливочной площадки
Дополнительное оборудование района

формирования слитка
Дополнительное оборудование района правки и резки
Дополнительное оборудование района выдачи заготовок
Дополнительное вспомогательное оборудование

3

1

2

5

Дооснащение 3-им ручьем

Слайд 5Реконструкция фундаментов без остановки МНЛЗ
1
Дооснащение 3-им ручьем

Слайд 6Дополнительное оборудование района разливочной площадки
2
Дооснащение 3-им ручьем

Слайд 7Дополнительное оборудование района формирования слитка
3
Дооснащение 3-им ручьем
1
2
3
4
5

Слайд 8Дополнительное оборудование района правки и резки
4
Дооснащение 3-им ручьем
1
2
3
4
5

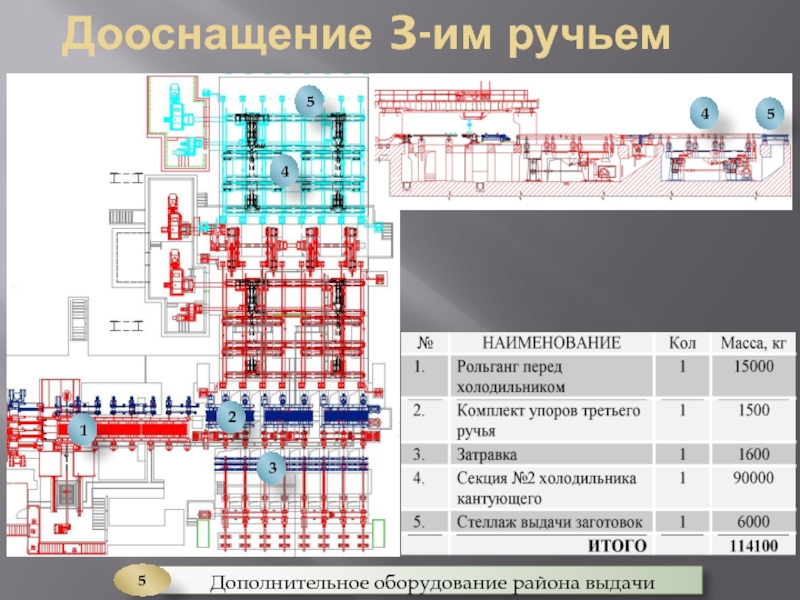

Слайд 9Дополнительное оборудование района выдачи заготовок
5
Дооснащение 3-им ручьем
1
2
3
4
5
4
5

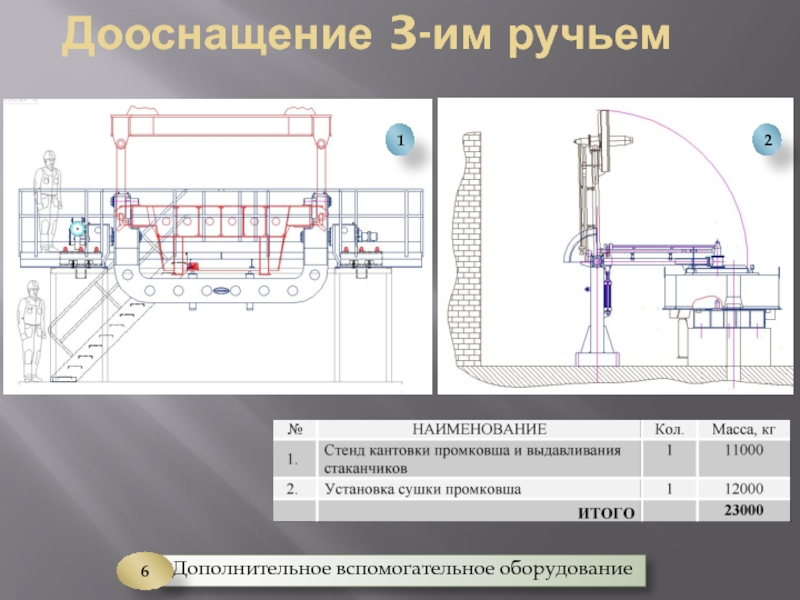

Слайд 10Дооснащение 3-им ручьем
Дополнительное вспомогательное оборудование
6
2
1

Слайд 11Повышение скорости разливки на 15% (до 4,1 м/мин)
Сохранение требуемого качества при

повышении скорости
Технология промежуточного ковша

3

1

2

Усовершенствование технологии

Слайд 12Сохранение требуемого качества отливаемых заготовок при увеличении скорости разливки:

Интенсифицируется вторичное охлаждение

слитка в бункере ЗВО за счет оптимизирования расхода воды по зонам

Вводится 5-я зона вторичного охлаждения в бункере ЗВО

Снижение осевой пористости
Снижение трещин в промежуточной и осевой зонах
Повышение скорости разливки


Усовершенствование технологии

Слайд 135-я зона вторичного охлаждения
Усовершенствование технологии

Слайд 14График затвердевания слитка
При 4-х зонном ВО
При 5-ти зонном ВО


Усовершенствование технологии

Слайд 15Усовершенствование технологии
Рациональная организация потоков металла
Минимизация зоны застоя и локального разогрева
Преимущества:
повышение

качества разливаемых НЛЗ по неметаллическим включениям
повышение стойкости футеровки промковша

Организация потоков металла в промежуточном ковше

Установка металлоприемника специальной формы:

Слайд 16Новые потребительские качества оборудования
Альтернативный способ отделения затравки:
Цель – отделение затравки от

слитка после реза головной обрези

Преимущества – отделение затравки без специального механизма

Участок альтернативного отделения затравки

Слайд 17Результат реконструкции

Заказчик получит:
523тн
274тн

Необходимость в закупке нового оборудования

Слайд 18Результат реконструкции
На базе существующей МНЛЗ
