Регулировка зазора/преднатяга в зубчатом соединении презентация
Содержание
- 1. Регулировка зазора/преднатяга в зубчатом соединении
- 2. (1/1) Зазор и преднатяг в зубчатом соединении Измерение
- 3. (1/1) 1. Измерение бокового зазора в зубчатом
- 4. (1/1) 2. Измерение преднатяга Динамометри-ческий ключ Фланец
- 5. (1/1) 3. Измерение бокового зазора в зубчатом
- 6. (1/4) Фиксирующая пластина регулировочной гайки Регулировочная гайка
- 7. (2/4) 2. Измерение преднатяга ведущей шестерни Динамометри-ческий
- 8. (3/4) 3. Установка корпуса дифференциала Зазор и
- 9. (4/4) Зазор и преднатяг в зубчатом соединении
- 10. (1/3) 1. Регулировка преднатяга бокового подшипника Зазор
- 11. (2/3) 2. Регулировка бокового зазора в зубчатом
- 12. (3/3) 3. Проверка общего преднатяга Регулировочная гайка
Слайд 1(1/1)
Регулировка
Регулировка зазора/преднатяга в зубчатом соединении
Регулировочная гайка
Наружное кольцо
Корпус дифференциала с кольцевой ведомой
шестерней
Слайд 3(1/1)

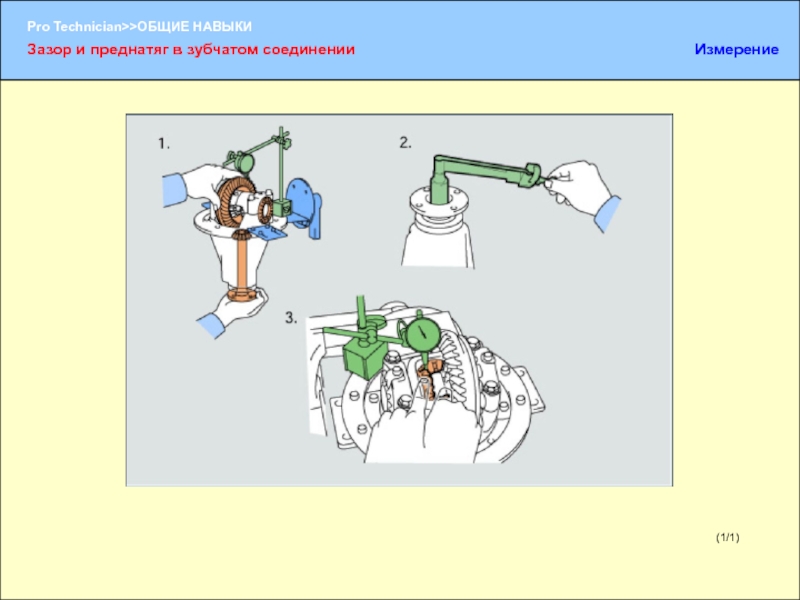

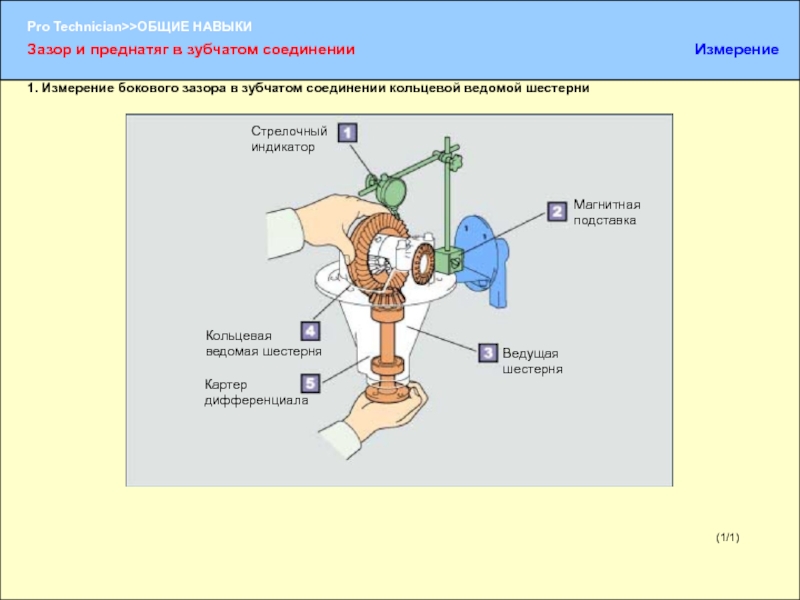

1. Измерение бокового зазора в зубчатом соединении кольцевой ведомой шестерни
Магнитная подставка
Стрелочный
индикатор
Кольцевая ведомая шестерня
Картер дифференциала
Ведущая шестерня
Зазор и преднатяг в зубчатом соединении
Измерение
Слайд 4(1/1)

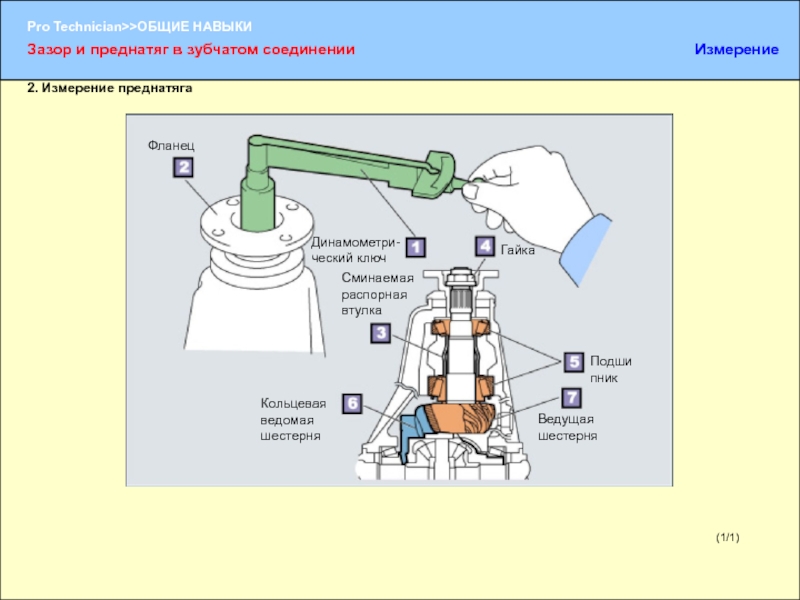

2. Измерение преднатяга
Динамометри-ческий ключ
Фланец
Сминаемая распорная втулка
Гайка
Подшипник
Кольцевая ведомая шестерня
Ведущая шестерня
Зазор и преднатяг
в зубчатом соединении
Измерение
Слайд 5(1/1)
3. Измерение бокового зазора в зубчатом соединении полуосевой шестерни
Зазор и преднатяг
в зубчатом соединении
Измерение
Стрелочный индикатор
Полуосевая шестерня дифференциала
Ведущая шестерня
Полуосевая шестерня дифференциала
Слайд 6(1/4)
Фиксирующая пластина регулировочной гайки
Регулировочная гайка
Крышка подшипника

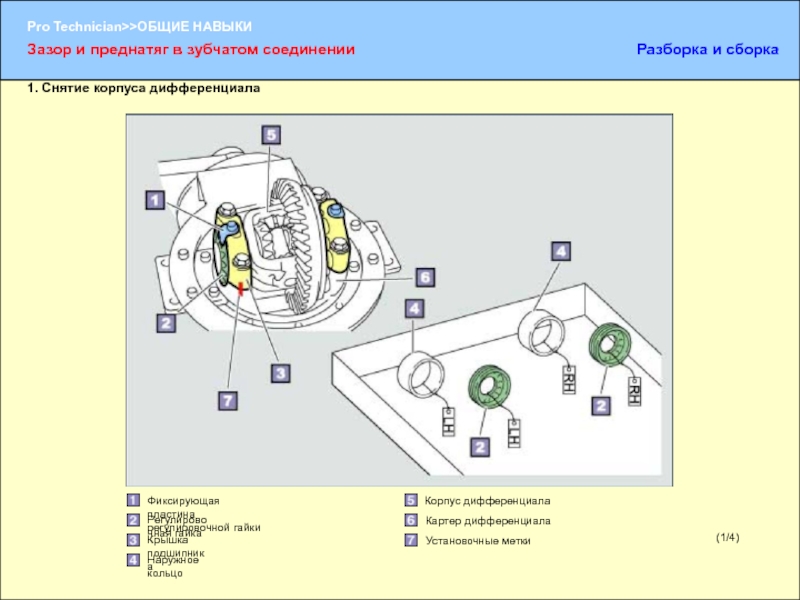

1. Снятие корпуса дифференциала
Наружное кольцо
Зазор и
преднатяг в зубчатом соединении
Разборка и сборка
Корпус дифференциала
Картер дифференциала
Установочные метки
Слайд 7(2/4)
2. Измерение преднатяга ведущей шестерни
Динамометри-ческий ключ
Фланец
Сминаемая распорная втулка
Гайка
Подшипник
Зазор и преднатяг в
зубчатом соединении
Разборка и сборка
Слайд 8(3/4)

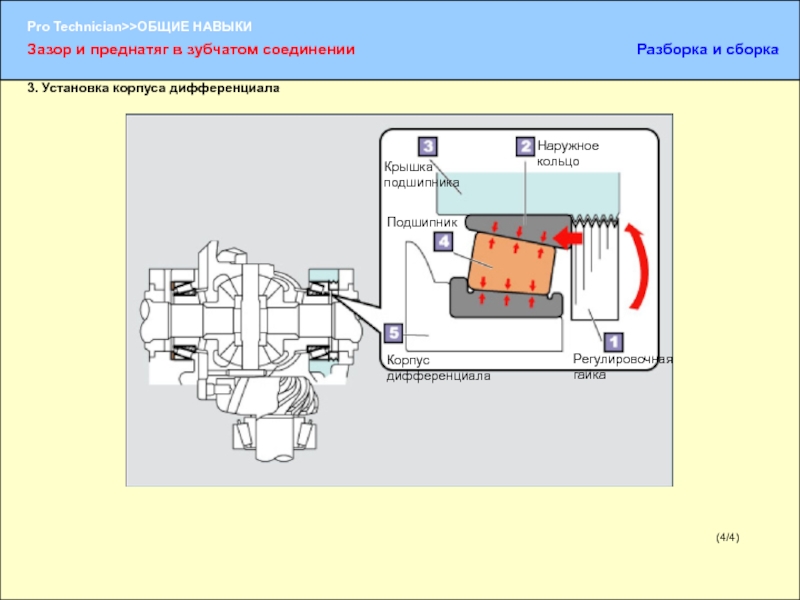

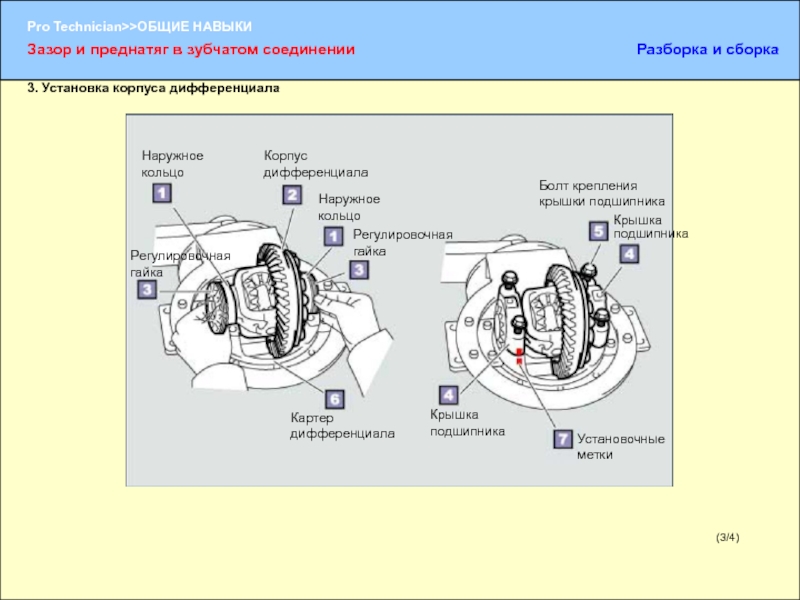

3. Установка корпуса дифференциала
Зазор и преднатяг в зубчатом соединении
Разборка и сборка
Наружное
кольцо
Корпус дифференциала
Регулировочная гайка
Крышка подшипника
Болт крепления крышки подшипника
Картер дифференциала
Установочные метки
Крышка подшипника
Наружное кольцо
Регулировочная гайка
Слайд 9(4/4)
Зазор и преднатяг в зубчатом соединении
Разборка и сборка
3. Установка корпуса дифференциала
Регулировочная
гайка
Наружное кольцо
Крышка подшипника
Корпус дифференциала
Подшипник
Слайд 10(1/3)

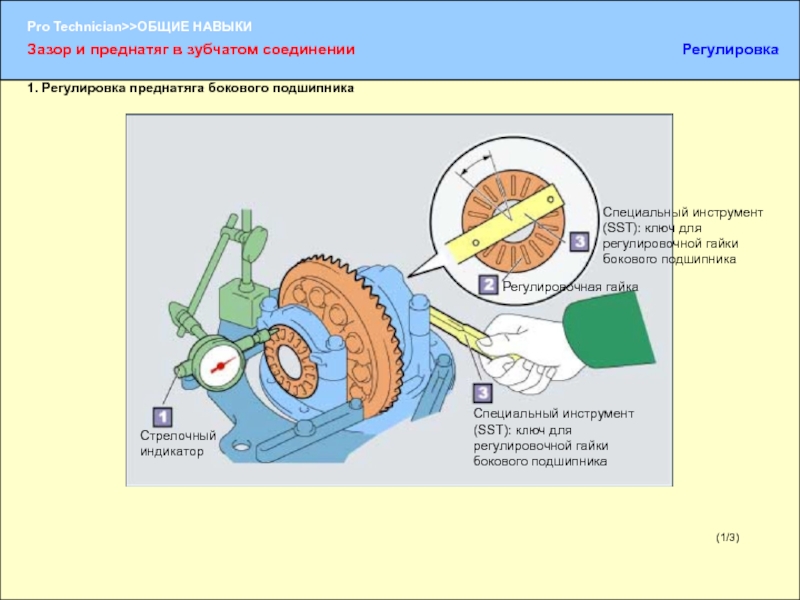

1. Регулировка преднатяга бокового подшипника
Зазор и преднатяг в зубчатом соединении
Регулировка
Стрелочный индикатор
Регулировочная
гайка
Специальный инструмент (SST): ключ для регулировочной гайки бокового подшипника
Специальный инструмент (SST): ключ для регулировочной гайки бокового подшипника
Слайд 11(2/3)

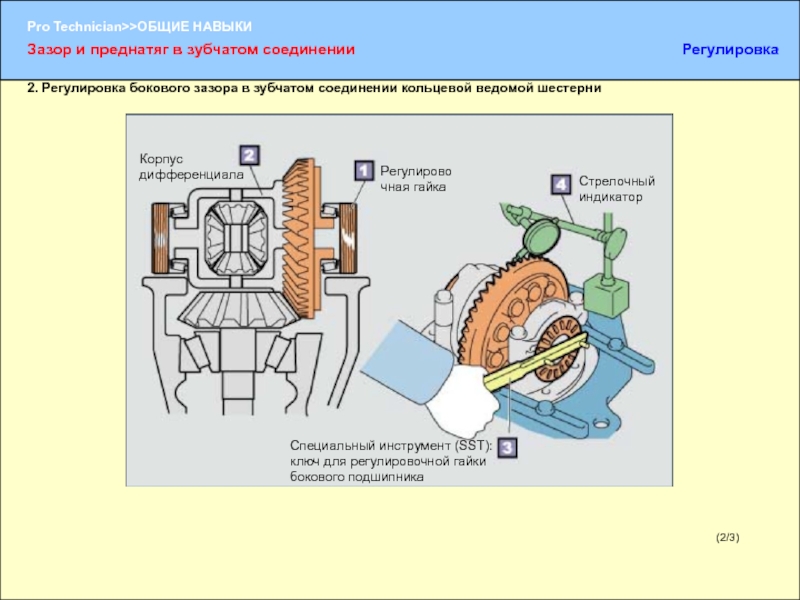

2. Регулировка бокового зазора в зубчатом соединении кольцевой ведомой шестерни
Регулировочная гайка
Корпус
дифференциала
Специальный инструмент (SST): ключ для регулировочной гайки бокового подшипника
Стрелочный индикатор
Зазор и преднатяг в зубчатом соединении
Регулировка
Слайд 12(3/3)

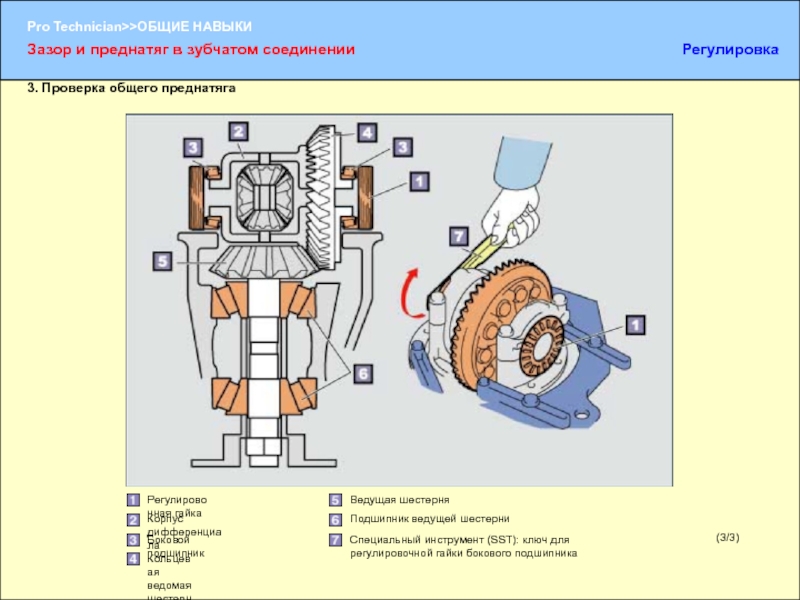

3. Проверка общего преднатяга
Регулировочная гайка
Корпус дифференциала
Боковой подшипник
Кольцевая ведомая шестерня
Ведущая шестерня
Подшипник ведущей
шестерни
Специальный инструмент (SST): ключ для регулировочной гайки бокового подшипника
Зазор и преднатяг в зубчатом соединении
Регулировка
