Регистры. Параллельные регистры презентация
Содержание
- 1. Регистры. Параллельные регистры
- 2. Регистром называется узел ЭВМ, предназначенный для
- 3. Регистр представляет собой совокупность триггеров, число
- 4. По способу приема и передачи информации регистры подразделяются на параллельные, последовательные и последовательно-параллельные:
- 5. 1. Параллельные регистры Прием и передача n-разрядного кода производится параллельно под воздействием управляющего синхросигнала
- 6. 2. Последовательные регистры Прием и передача n-разрядного
- 7. 3. Последовательно-параллельные регистры Прием и передача n-разрядного
- 8. Схемы простейших регистров
- 9. Регистр параллельного действия
- 10. входные ключи DD1, используемые для ввода
- 11. Регистр может работать в следующих режимах:
- 12. Записываемая информация поступает на информационные входы

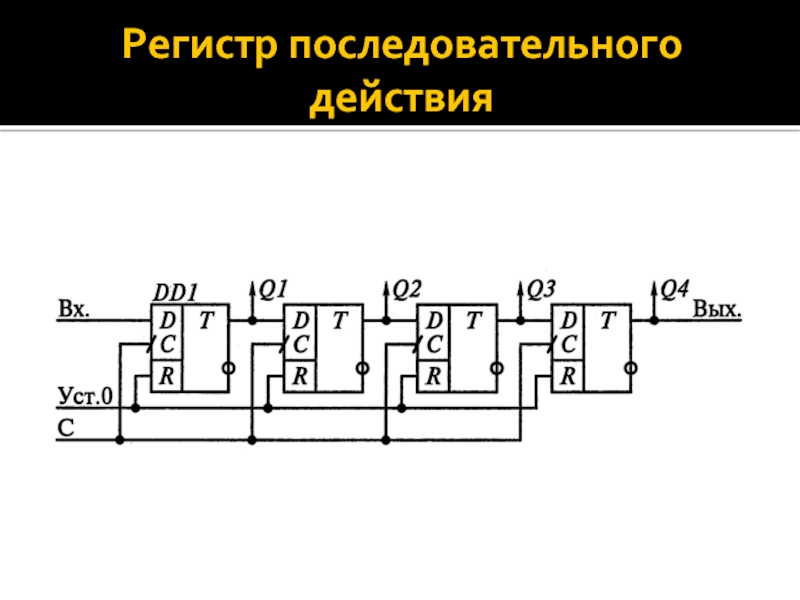

- 13. Регистр последовательного действия
- 14. Такой регистр имеет один вход для
- 15. !!! Одновременная запись информации из одного
- 16. При объединении выводов входа и выхода
- 17. Реверсивные регистры Логическая схема И-ИЛИ
- 18. Как правило, схемы регистров выполняют сложные
- 19. Два внутренних элемента И управляются парафазными
- 20. Упрощенная схема обеспечения сдвига информации в двух
- 21. Пример схемной реализации межразрядных связей с использованием
- 22. Схема универсального регистра в интегральном исполнении
- 23. Схема может работать в следующих режимах: Параллельная
- 24. Режим работы задается сигналом, поданным на
- 25. Параллельная запись информации осуществляется по информационным
- 26. Схемы DD1…DD4 выполняют роль ключей-инверторов, которые
- 27. Управление замыканием ключей осуществляется через схемы
- 28. Управление работой регистра можно осуществлять от

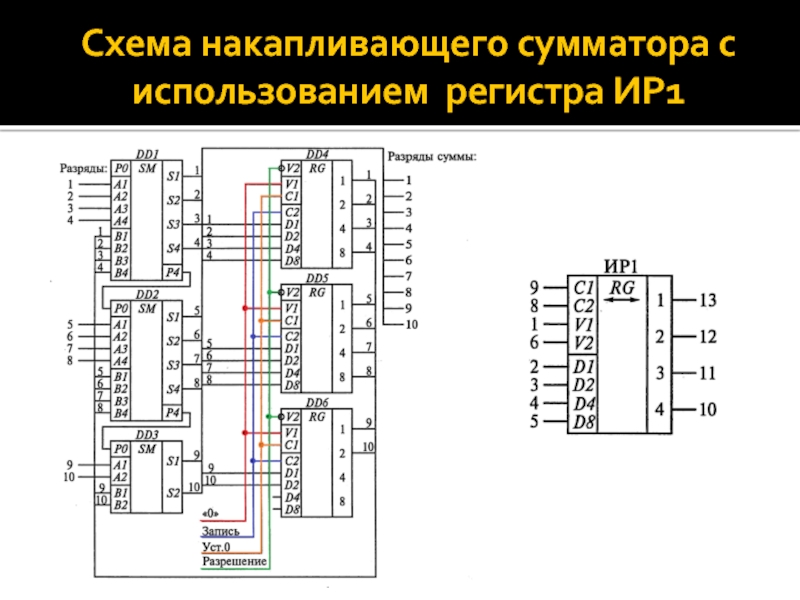

- 29. Схема накапливающего сумматора с использованием регистра ИР1
- 30. Данная схема построена на основе полных
Регистром называется узел ЭВМ, предназначенный для приема, хранения и передачи информации в другие узлы в процессе выполнения операций в вычислительных устройствах.
Слайд 2
Регистром называется узел ЭВМ, предназначенный для приема, хранения и передачи информации
в другие узлы в процессе выполнения операций в вычислительных устройствах.
Слайд 3
Регистр представляет собой совокупность триггеров, число которых соответствует количеству разрядов размещаемой
в нем информации.
Наличие прямых и инверсных выходов позволяет использовать устройство для получения кодов чисел хранимой информации.
Наличие прямых и инверсных выходов позволяет использовать устройство для получения кодов чисел хранимой информации.
Слайд 4
По способу приема и передачи информации регистры подразделяются на параллельные, последовательные
и последовательно-параллельные:

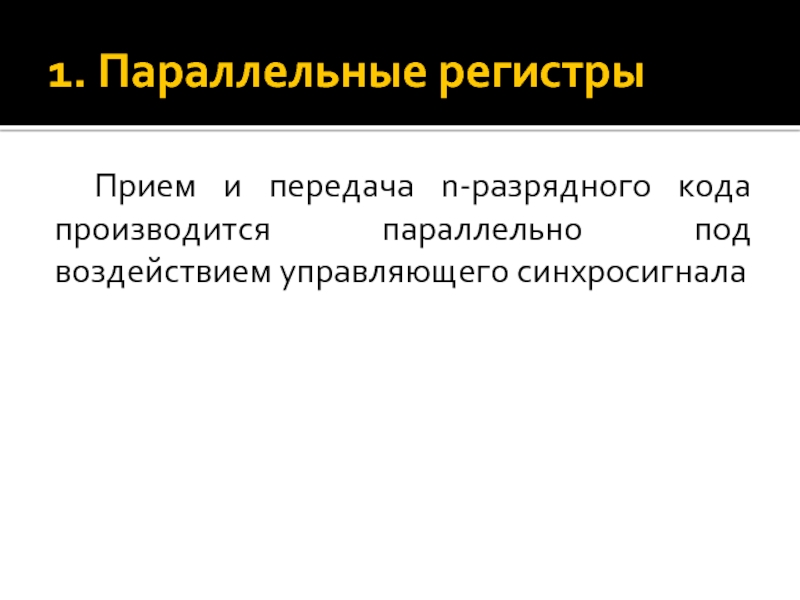

Слайд 51. Параллельные регистры
Прием и передача n-разрядного кода производится параллельно под воздействием
управляющего синхросигнала
Слайд 62. Последовательные регистры
Прием и передача n-разрядного кода информации могут производится последовательно
разряд за разрядом, при этом внутри регистра возможны однонаправленный сдвиг информации из разряда в разряд влево или вправо и двунаправленный (реверсивный) сдвиг в зависимости от условий как вправо, так и влево

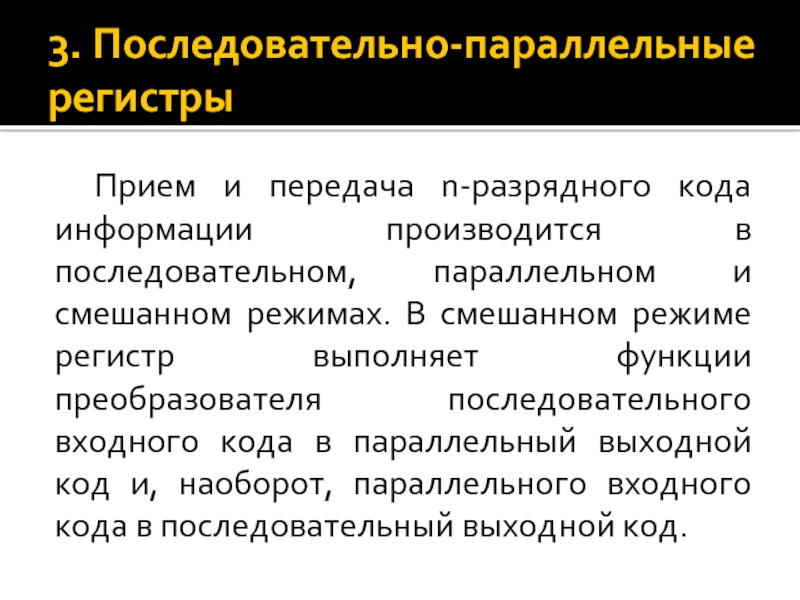

Слайд 73. Последовательно-параллельные регистры
Прием и передача n-разрядного кода информации производится в последовательном,
параллельном и смешанном режимах. В смешанном режиме регистр выполняет функции преобразователя последовательного входного кода в параллельный выходной код и, наоборот, параллельного входного кода в последовательный выходной код.
Слайд 10
входные ключи DD1, используемые для ввода в регистр четырехразрядной информации;
элементы памяти
DD2, асинхронные RS-триггеры;
выходные ключи DD3, используемые для вывода из регистра хранимой информации
выходные ключи DD3, используемые для вывода из регистра хранимой информации
Слайд 11
Регистр может работать в следующих режимах:
предварительная установка (подготовка триггеров регистра к
записи информации);
запись информации в триггеры регистра;
хранение ранее записанной информации;
чтение информации из регистра.
запись информации в триггеры регистра;
хранение ранее записанной информации;
чтение информации из регистра.
Слайд 12
Записываемая информация поступает на информационные входы X1-X4. Вход «Уст.0» используется для
предварительной установки триггеров в нулевое состояние подачей него лог. 1. Управление режимами работы осуществляется по управляющим входам: «Запись», «Чтение». При отсутствии управляющих сигналов, равных лог. 1, на этих входах находятся лог. 0.
Слайд 14
Такой регистр имеет один вход для последовательного ввода информации.
Межразрядные связи соединяют
выходы триггеров младших разрядов с входами триггеров старших разрядов, что позволяет осуществить последовательное продвижение информации из разряда в разряд под воздействием управляющих синхроимпульсов C.

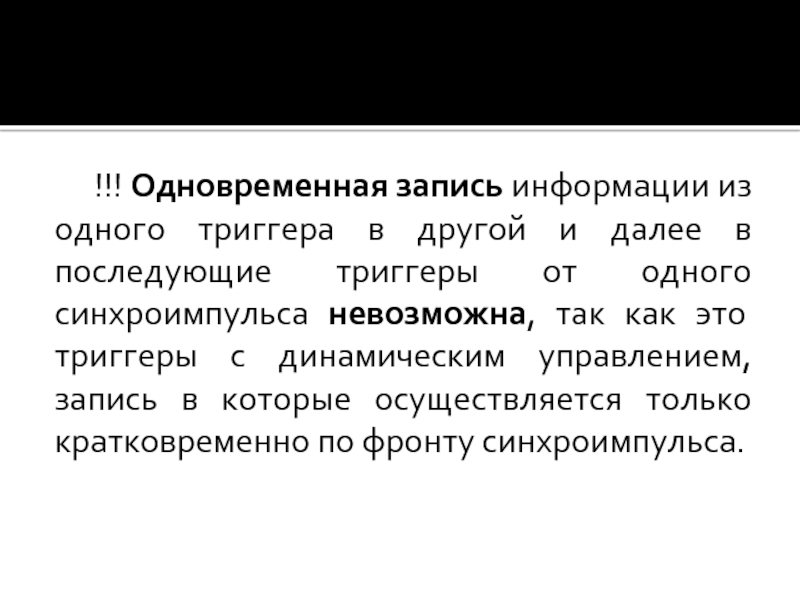

Слайд 15
!!! Одновременная запись информации из одного триггера в другой и далее
в последующие триггеры от одного синхроимпульса невозможна, так как это триггеры с динамическим управлением, запись в которые осуществляется только кратковременно по фронту синхроимпульса.
Слайд 16
При объединении выводов входа и выхода образуется схема кольцевого регистра, в
котором происходит циркуляция ранее записанной информации.
Регистр последовательного действия уступает регистру параллельного действия в быстродействии и используется только в случаях, когда количество входных и выходных линий связи ограничено.
Регистр последовательного действия уступает регистру параллельного действия в быстродействии и используется только в случаях, когда количество входных и выходных линий связи ограничено.
Слайд 18
Как правило, схемы регистров выполняют сложные функции. Часто предусматривается возможность их
работы как в параллельном, так и в последовательном режимах, а также возможность сдвига информации как влево, так и вправо.
Когда в схеме совмещены такие функции, то говорят, что она работает в реверсивном режиме. Для организации работы в реверсивном режиме используют логические схемы И-ИЛИ.
Когда в схеме совмещены такие функции, то говорят, что она работает в реверсивном режиме. Для организации работы в реверсивном режиме используют логические схемы И-ИЛИ.
Слайд 19
Два внутренних элемента И управляются парафазными (противоположными) сигналами, обеспечивая прохождение информации
с одного из двух входов
Слайд 20Упрощенная схема обеспечения сдвига информации в двух направлениях
Замыкание ключей, обеспечивающих режим
сдвига, осуществляется взаимоинверсными сигналами.
Слайд 21Пример схемной реализации межразрядных связей с использованием элемента И-ИЛИ
Элемент И-ИЛИ обеспечивает
поступление сигналов с прямых выходов старших разрядов на выходы D младших или наоборот. Фиксация поступающей информации происходит в момент прихода синхроимпульса.
Слайд 23Схема может работать в следующих режимах:
Параллельная запись;
Последовательная запись и сдвиг информации
из младших разрядов в старшие;
Последовательная запись и сдвиг информации из старших разрядов в младшие;
Совмещение двух режимов – параллельной записи и сдвига информации с последующей записью в освобождающиеся разряды новых данных.
Последовательная запись и сдвиг информации из старших разрядов в младшие;
Совмещение двух режимов – параллельной записи и сдвига информации с последующей записью в освобождающиеся разряды новых данных.
Слайд 24
Режим работы задается сигналом, поданным на вход V2.
При параллельной записи и
последовательном сдвиге информации от старших разрядов к младшим на вход V2 подается лог. 1, при последовательном вводе и сдвиге информации от младших разрядов к старшим – лог.0
Слайд 25
Параллельная запись информации осуществляется по информационным входам D1, D2, D4, D8;
Последовательный
ввод информации производится по входу V1, начиная со старшего разряда.
При параллельной записи синхроимпульс подается на вход c2, при последовательном сдвиге – на вход C1.
При параллельной записи синхроимпульс подается на вход c2, при последовательном сдвиге – на вход C1.
Слайд 26
Схемы DD1…DD4 выполняют роль ключей-инверторов, которые пропускают информацию или с параллельных
входов D1,D2,D4,D8, или с выходов триггеров младших разрядов на входы старших разрядов при последовательном вводе и сдвиге информации.
Слайд 27
Управление замыканием ключей осуществляется через схемы DD5, DD6.
Вводимая в триггеры информация
проходит через дополнительные инверторы DD7…DD10, поступая парафазным кодом на входы S и R синхронных триггеров, и фиксируется в них с приходом синхроимпульса.

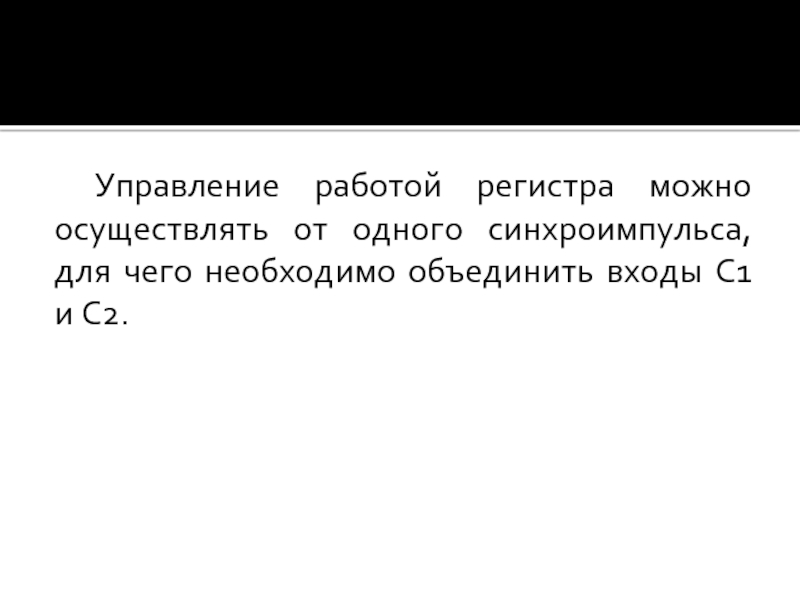

Слайд 28
Управление работой регистра можно осуществлять от одного синхроимпульса, для чего необходимо
объединить входы C1 и C2.
Слайд 30
Данная схема построена на основе полных комбинационных сумматоров (DD1, DD2 –
ИМ3; DD3 – ИМ2) и регистра (DD4…DD6 – ИР1).
На вход A сумматоров поступают изменяемые значения внешнего слагаемого, на вход B – накопленное в результате предыдущих вычислений значение суммы, хранящееся в регистре.
На вход A сумматоров поступают изменяемые значения внешнего слагаемого, на вход B – накопленное в результате предыдущих вычислений значение суммы, хранящееся в регистре.
