РАЗРАБОТКА ПРОГРАММНЫХ СРЕДСТВДЛЯ МОДЕЛИРОВАНИЯ ВЫЧИСЛИТЕЛЬНОЙ СИСТЕМЫ МОРСКОГО НАВИГАЦИОННОГО КОМПЛЕКСА презентация

М.В. Ломоносова,
Лаборатория Вычислительных Комплексов

НК

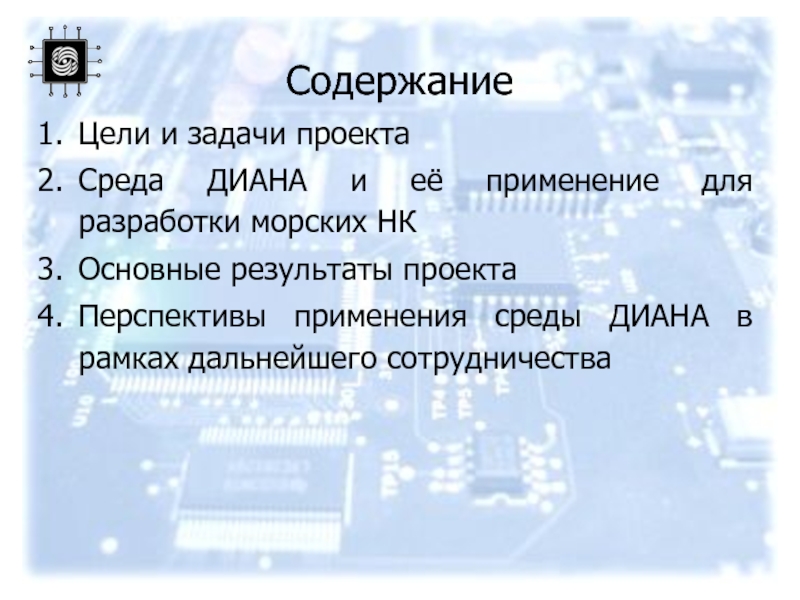

Основные результаты проекта
Перспективы применения среды ДИАНА в рамках дальнейшего сотрудничества

средств ДИАНА для поддержки разработки стендов математического моделирования ВС морского НК
Адаптация программных средств ДИАНА для поддержки разработки циклограмм мультиплексного канала информационного обмена (МКИО) в ВС морского НК
Создание стенда полунатурного моделирования ВС морского НК

полунатурного моделирования БВК, в т.ч. обмен по натурным каналам МКИО
выполнение моделей с привязкой модельного времени к астрономическому (точность до десятков микросекунд)
поддержка анализа производительности подсистем БВК
Задачи СМ БВК:
анализ и техническая оценка решений в области структуры БВК и характеристик устройств БВК
комплексная отработка взаимодействия устройств БВК, в том числе отработка и отладка ФПО и СПО в их составе
проверка работоспособности устройств БВК и соответствия их требованиям протоколов информационного взаимодействия и ТЗ

циклограмм взаимодействия устройств по каналам МКИО

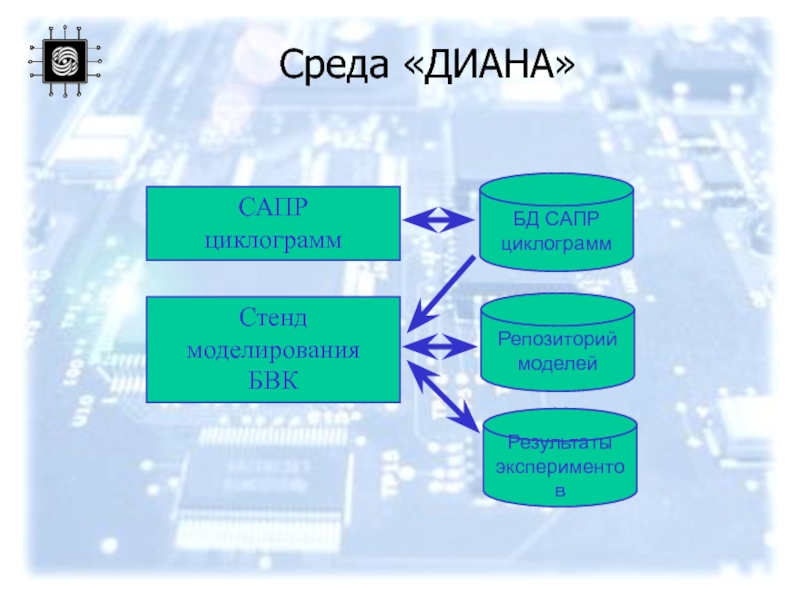

Задачи САПР циклограмм:
задание структуры БВК (каналы, абоненты)
задание протоколов информационного взаимодействия (сигналы, слова)
автоматическое или ручное формирование структуры сообщений для передачи по МКИО
автоматическое построение циклограмм обмена по МКИО с возможностью ручной коррекции
формирование рекомендаций по изменению требований к информационному обмену по МКИО в случае несовместимости исходных требований

набора моделей для СМ БВК (кроме внутренней вычислительной логики)
автоматизированного формирования задач обмена для натурных устройств БВК (в перспективе)
Формирование моделей и задач обмена по данным из одного источника
=> гарантия согласованности моделей и натурных устройств по интерфейсам при полунатурном моделировании

«сверху-вниз», с применением САПР циклограмм
Моделирование окружения для разработки приборов и интеграции подсистем
Разработка нового прибора с использованием исходных текстов аналогичного прибора
Унификация средств моделирования и представления проектов

ВЦ, «Гном 2М» и приборов-абонентов магистральных каналов МКИО
магистральных каналов МКИО и каналов МКИО для связи «Ладога-ПСЦ», «ВЦ-ПСЦ», «ПСЦ-ПСЦ»
Разработаны имитационные модели приборов КМ №1, КМ №2, ПСЦ, и ВЦ с подключением кода приборов на языке Си
Спроектирован состав и интерфейс драйверных функций для адаптеров МКИО TE1-6UV
Исходный код, подключаемый к моделям переписан с использованием драйверных функций для адаптеров МКИО TE1-6UV.
По исходным данным о наборе сообщений, автоматически построена циклограмма обмена по магистральному каналу МКИО
На базе адаптированных программных средств ДИАНА создан стенд ПНМ с возможностью подключения натурных компонентов и проведена его апробация в составе ВС НК

для поддержки разработки стендов математического моделирования ВС морского НК
Выполнены доработки средства САПР циклограмм, входящего в состав программных средств ДИАНА для поддержки разработки циклограмм мультиплексного канала информационного обмена (МКИО) в ВС морского НК
Проведена интеграция САПР циклограмм и СМ БВК
Проведена адаптация программных средств ДИАНА для поддержки построения циклограмм МКИО в ВС морского НК в части средств формирования рекомендаций по изменению исходных данных в случае неуспешного построения циклограммы.
Спроектирован внешний формат представления трасс на языке XML и реализовано экспортирование результатов эксперимента для анализа результатов моделирования внешними средствами.
Проведена адаптация программных средств ДИАНА для взаимодействия с аппаратными регистраторами обменов по натурному каналу МКИО, используемыми в ФГУП ЦНИИ Электроприбор.
Показана применимость среды ДИАНА в цикле разработки морских НК

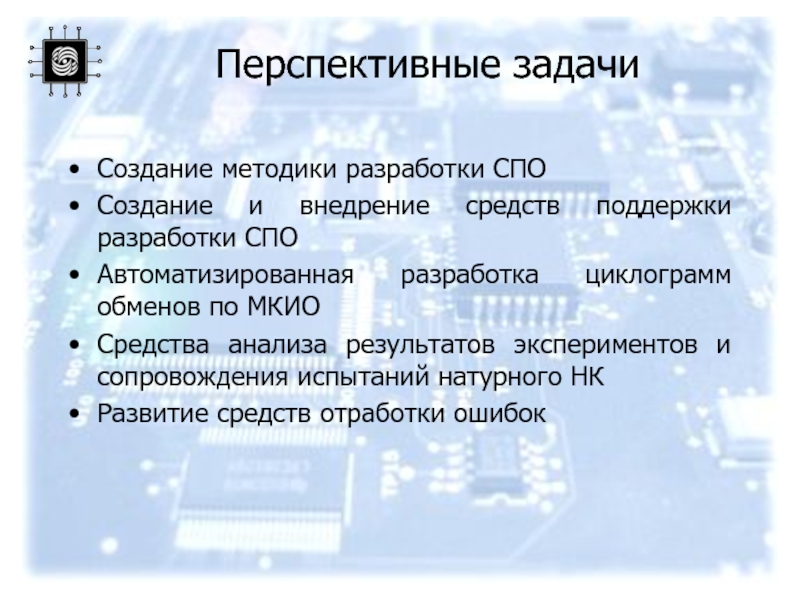

разработка циклограмм обменов по МКИО
Средства анализа результатов экспериментов и сопровождения испытаний натурного НК
Развитие средств отработки ошибок
