Разработка конструкции реактора получения карбоксилированных углеродных нанотрубок с рабочим объемом 0,1 м3 презентация

Функциональная схема линии получения КУНТ

Слайд 1 Министерство образования и науки Российской Федерации ФГБОУ ВО « Тамбовский Государственный Технический

Университет» Кафедра: «Техника и технологии производства нанопродуктов» Выпускная квалификационная работа

на тему:
«Разработка конструкции реактора получения карбоксилированных углеродных нанотрубок с рабочим объемом 0,1 м3»






Выполнил студент гр.БНИ-41
Панкова А.Д.
Руководитель работы: к.т.н., доцент Баранов А.А.

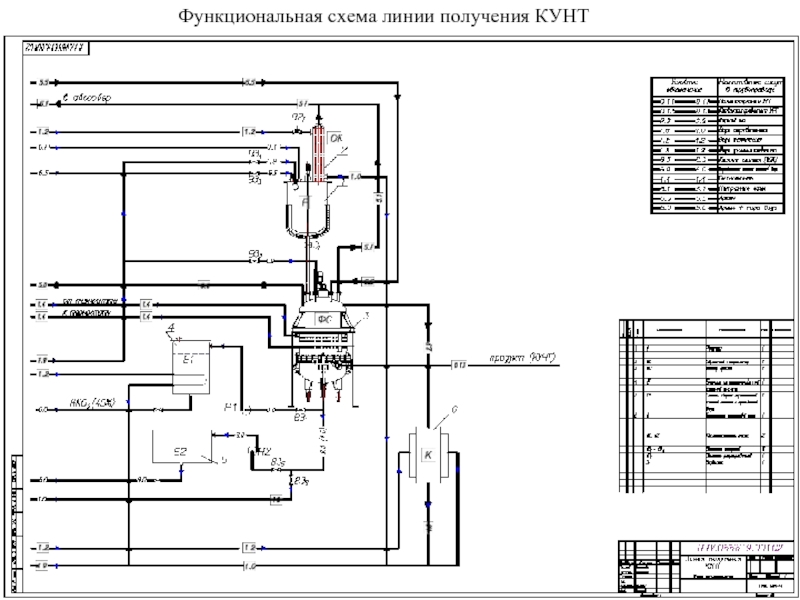

Слайд 2 Функциональная схема линии получения КУНТ


Слайд 3

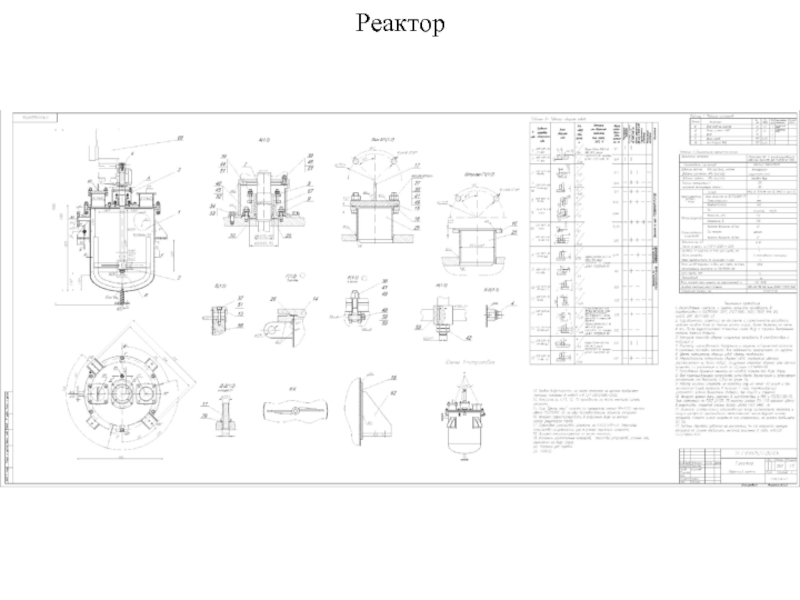

Реактор

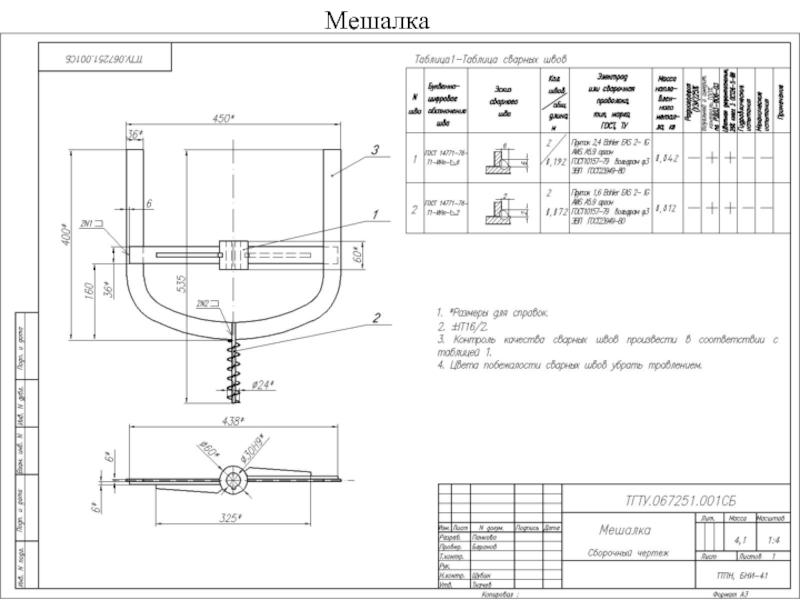

Слайд 4 Мешалка


Слайд 5 Вал

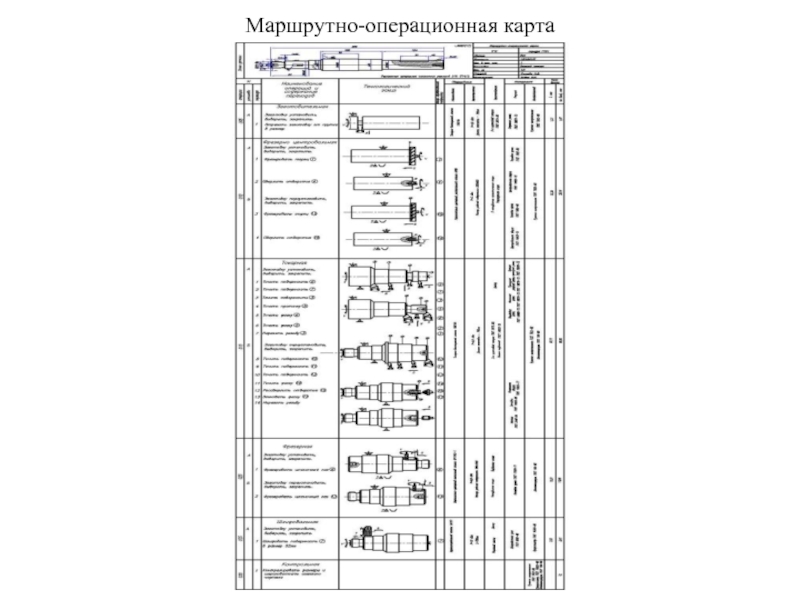

Слайд 6Маршрутно-операционная карта

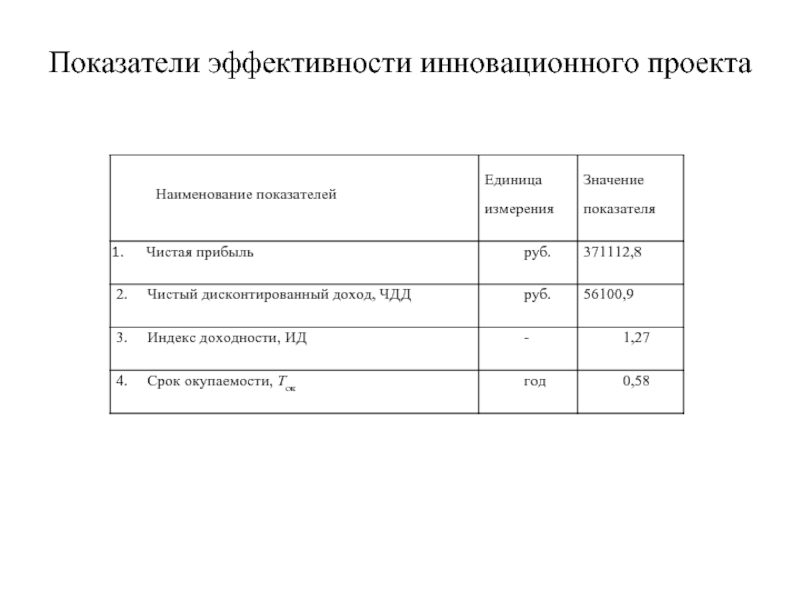

Слайд 7Показатели эффективности инновационного проекта


Слайд 8
Спасибо за внимание!
