Расчет переходных режимов и анализ устойчивости системы электроснабжения крупного промышленного предприятия презентация
Содержание
- 1. Расчет переходных режимов и анализ устойчивости системы электроснабжения крупного промышленного предприятия
- 2. Исходная схема системы электроснабжения

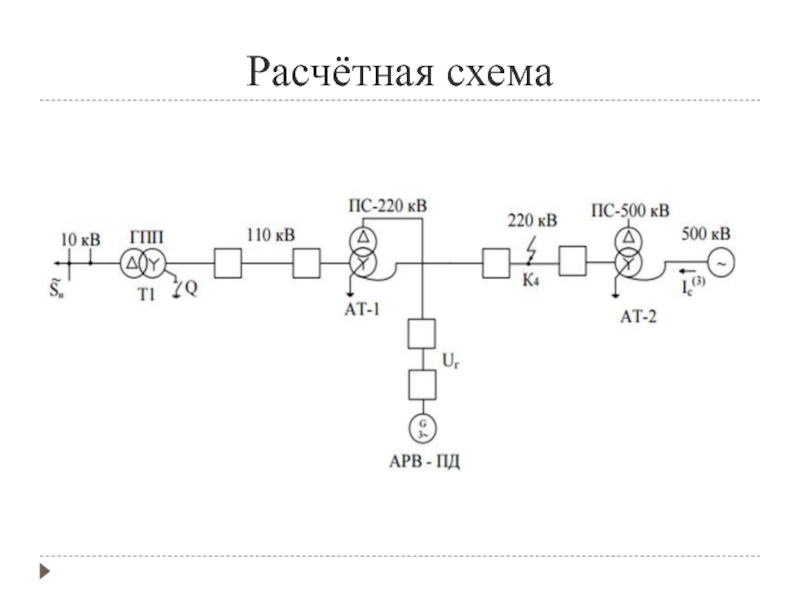

- 3. Расчётная схема
- 4. Схема замещения прямой последовательности
- 5. Упрощенная схема замещения прямой последовательности
- 6. Эквивалентное сопротивление схемы
- 7. Схема замещения обратной последовательности

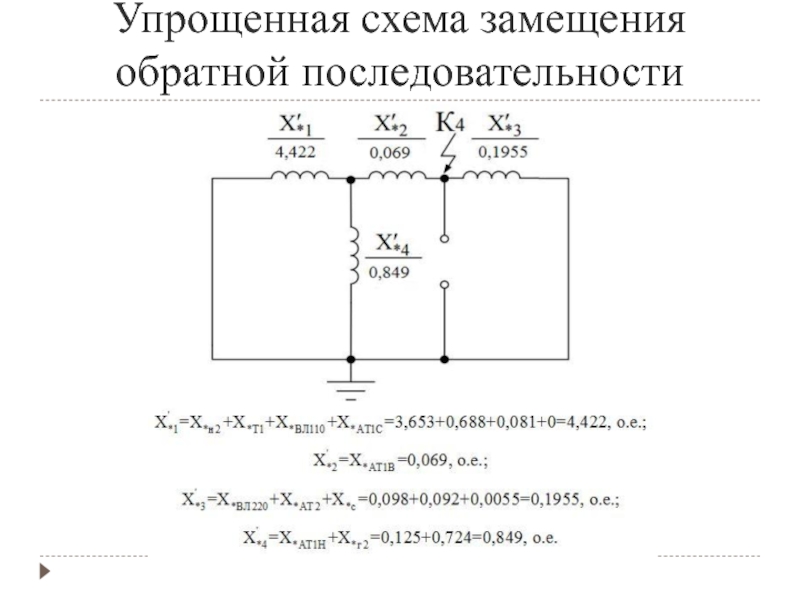

- 8. Упрощенная схема замещения обратной последовательности
- 9. Эквивалентное сопротивление схемы замещения обратной последовательности
- 10. Схема замещения нулевой последовательности
- 11. Упрощённая схема замещения нулевой последовательности
- 12. Эквивалентное сопротивление схемы замещения нулевой последовательности
- 13. Построение векторной диаграммы напряжений в точке КЗ
- 14. Построение векторной диаграммы токов в точке КЗ
- 15. Расчётная схема для определения параметров режима в сечении
- 16. Схема замещения прямой последовательности для определения параметров
- 17. Схема замещения обратной последовательности для определения параметров
- 18. Схема замещения обратной последовательности для определения параметров
- 19. Построение векторной диаграммы напряжений для данного сечения
- 20. Построение векторной диаграммы токов для данного сечения

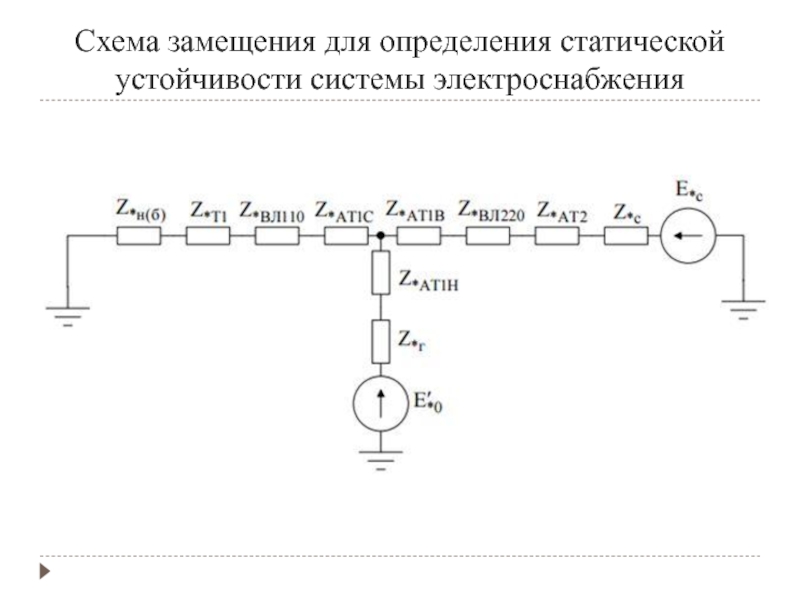

- 21. Схема замещения для определения статической устойчивости системы электроснабжения
- 22. Упрощенная схема замещения для определения статической устойчивости системы электроснабжения
- 23. Преобразование звезды в треугольник
- 24. Значения для построения угловой характеристики
- 25. Угловая характеристика активной мощности генератора
- 26. Расчет динамической устойчивости системы Схема замещения для аварийного режима Схема замещения для послеаварийного режима
- 27. Угловая характеристика активной мощности генератора
- 28. График изменения во времени угла положения ротора
Исходная схема системы электроснабжения
Слайд 1Расчет переходных режимов и анализ устойчивости системы
электроснабжения крупного промышленного предприятия
Студент
группы ЭО-14-2: Фролов С.Н.
Слайд 13Построение векторной диаграммы напряжений в точке КЗ
Шунт несимметричного короткого замыкания равен:
Ток
прямой последовательности в месте КЗ:
Напряжения прямой, обратной и нулевой последовательности:

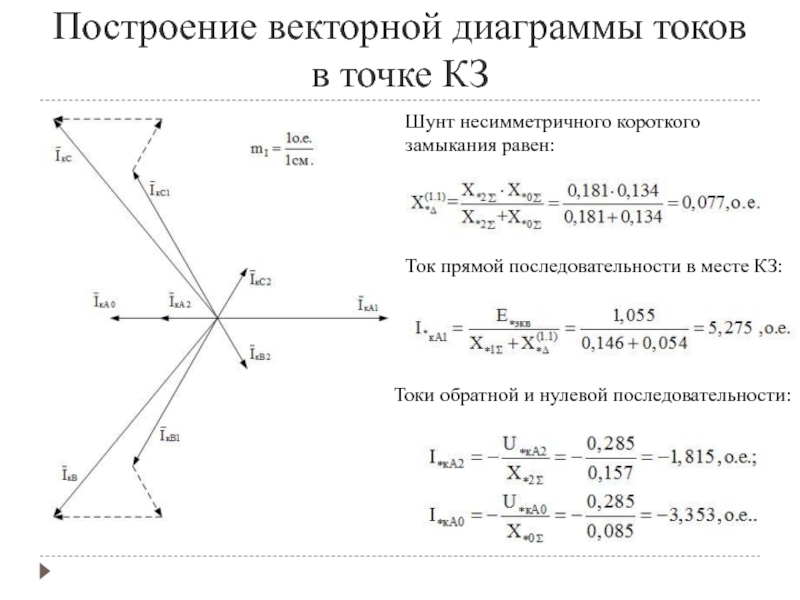

Слайд 14Построение векторной диаграммы токов в точке КЗ
Шунт несимметричного короткого замыкания равен:
Ток
прямой последовательности в месте КЗ:
Токи обратной и нулевой последовательности:
Слайд 16Схема замещения прямой последовательности для определения параметров режима в сечении
Напряжение и
ток в сечении α-α для прямой последовательности:
Слайд 17Схема замещения обратной последовательности для определения параметров режима в сечении
Напряжение и
ток в сечении α-α для обратной последовательности:
Слайд 18Схема замещения обратной последовательности для определения параметров режима в сечении
Напряжение и
ток в сечении α-α для нулевой последовательности:
Слайд 19Построение векторной диаграммы напряжений для данного сечения
Напряжение в сечении α-α
для прямой последовательности:
Напряжение в сечении α-α для обратной последовательности:
Напряжение в сечении α-α для нулевой последовательности:
Слайд 20Построение векторной диаграммы токов для данного сечения
Ток в сечении α-α
для прямой последовательности:
Ток в сечении α-α для обратной последовательности:
Ток в сечении α-α для нулевой последовательности:

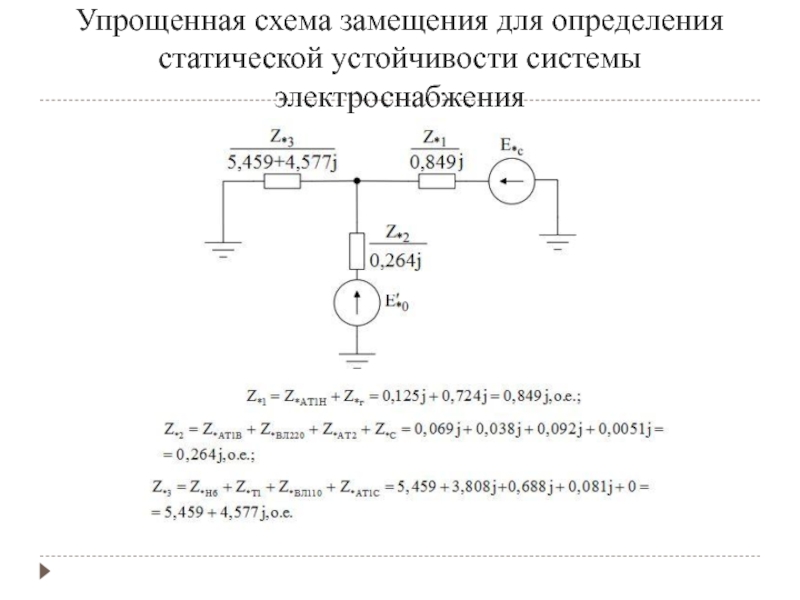

Слайд 22Упрощенная схема замещения для определения статической устойчивости системы электроснабжения
Слайд 26Расчет динамической устойчивости системы
Схема замещения для аварийного режима
Схема замещения для послеаварийного
режима
