Расчет на силовое динамическое воздействие во временной области презентация
Содержание
- 1. Расчет на силовое динамическое воздействие во временной области
- 2. Упражнение по расчету на силовое динамическое воздействие

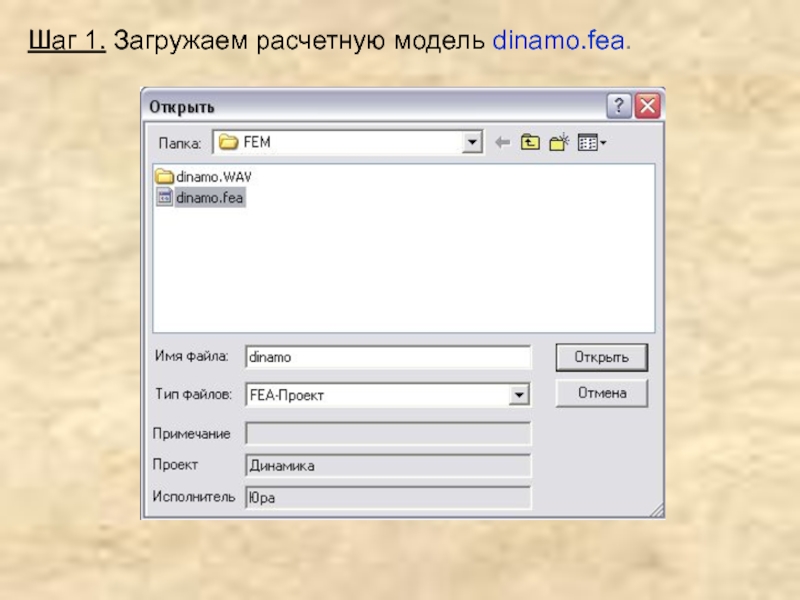

- 3. Шаг 1. Загружаем расчетную модель dinamo.fea.
- 4. Шаг 2. Определяем формы и частоты собственных колебаний модели.
- 5. В протоколе указываются те формы колебаний, которые

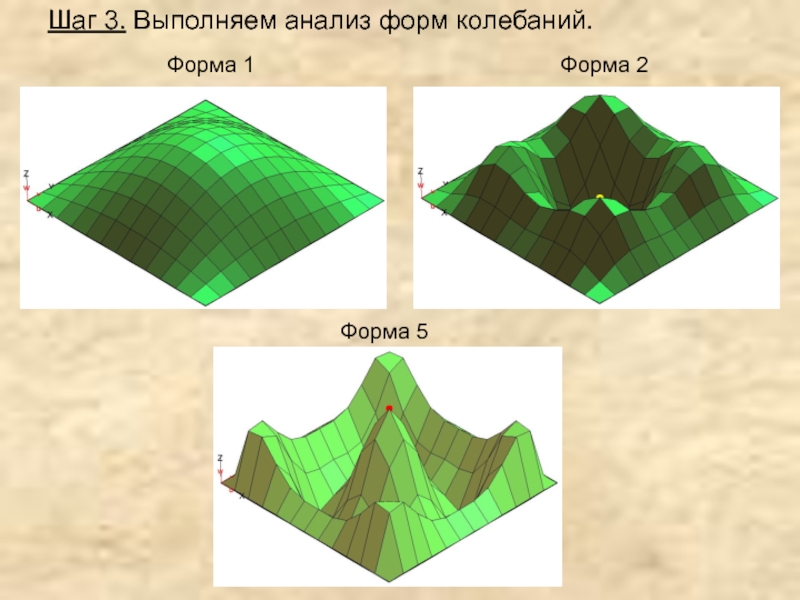

- 6. Шаг 3. Выполняем анализ форм колебаний. Форма 1 Форма 2 Форма 5
- 7. Шаг 4. Выводим и оцениваем периоды и частоты собственных форм колебаний плиты.

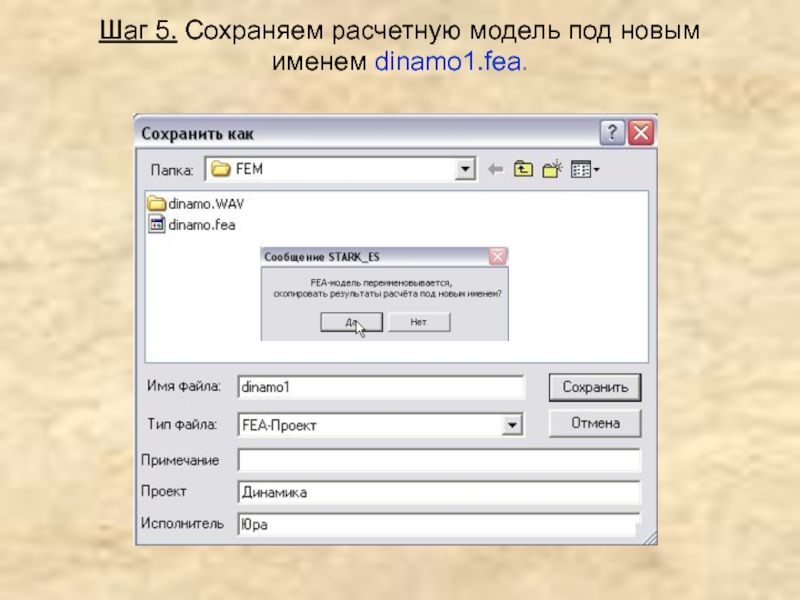

- 8. Шаг 5. Сохраняем расчетную модель под новым именем dinamo1.fea.

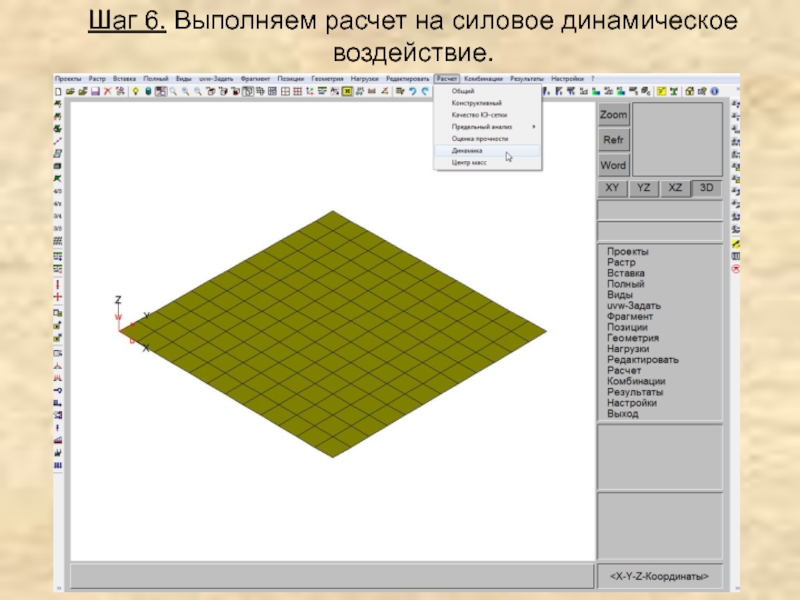

- 9. Шаг 6. Выполняем расчет на силовое динамическое воздействие.

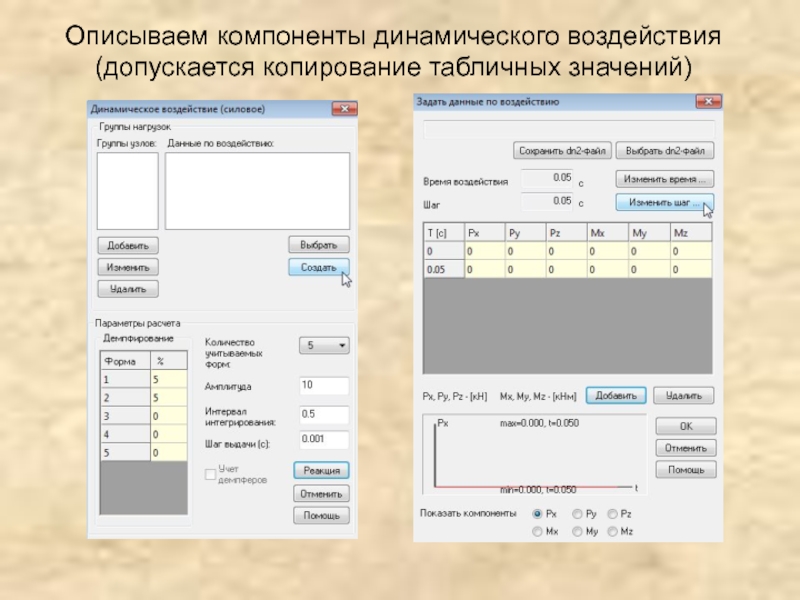

- 10. Описываем компоненты динамического воздействия (допускается копирование табличных значений)

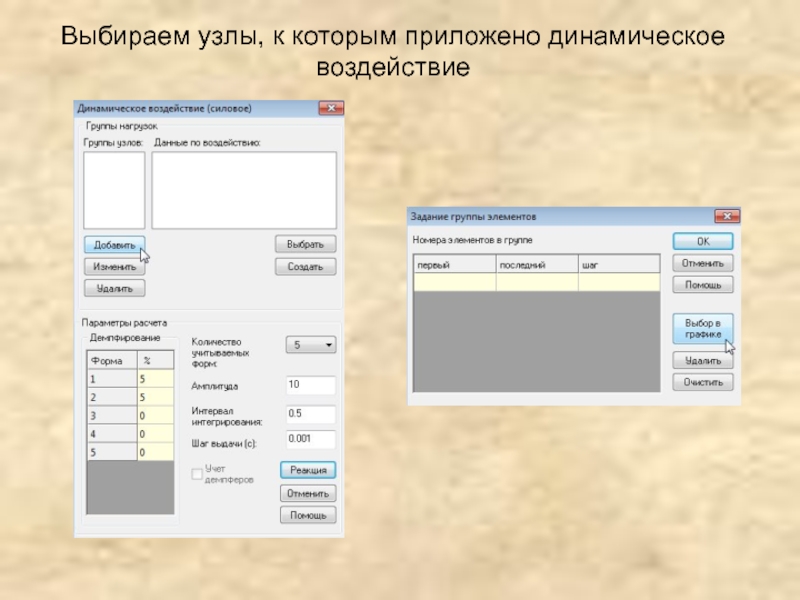

- 11. Выбираем узлы, к которым приложено динамическое воздействие
- 12. Выбираем узлы, к которым приложено динамическое воздействие

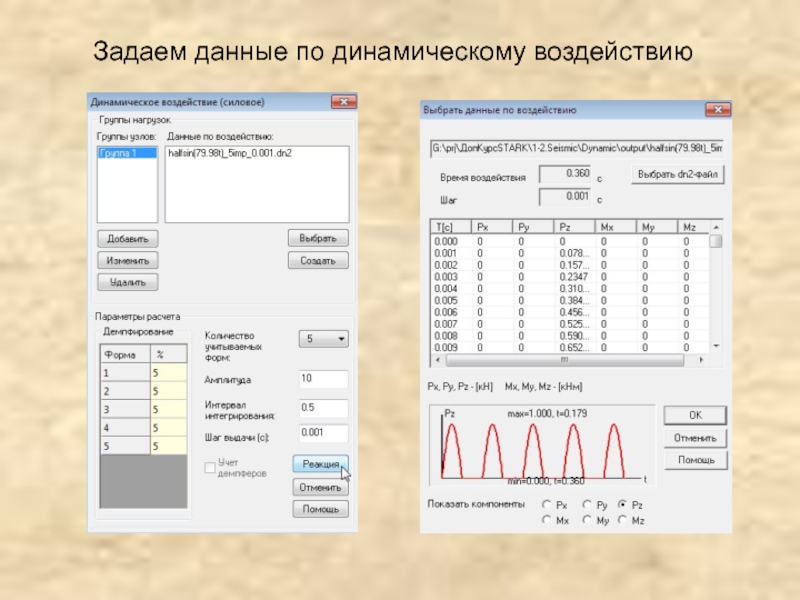

- 13. Задаем данные по динамическому воздействию
- 14. Задаем данные по динамическому воздействию

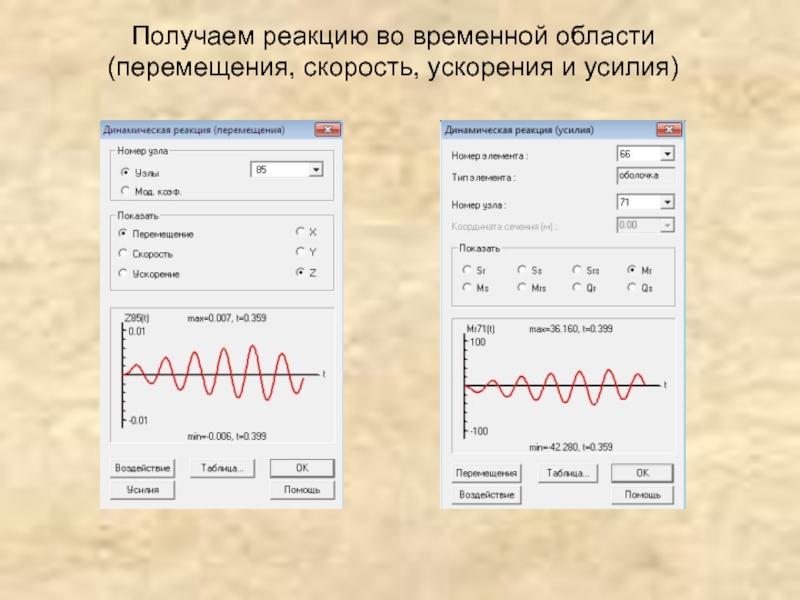

- 15. Получаем реакцию во временной области (перемещения, скорость, ускорения и усилия)

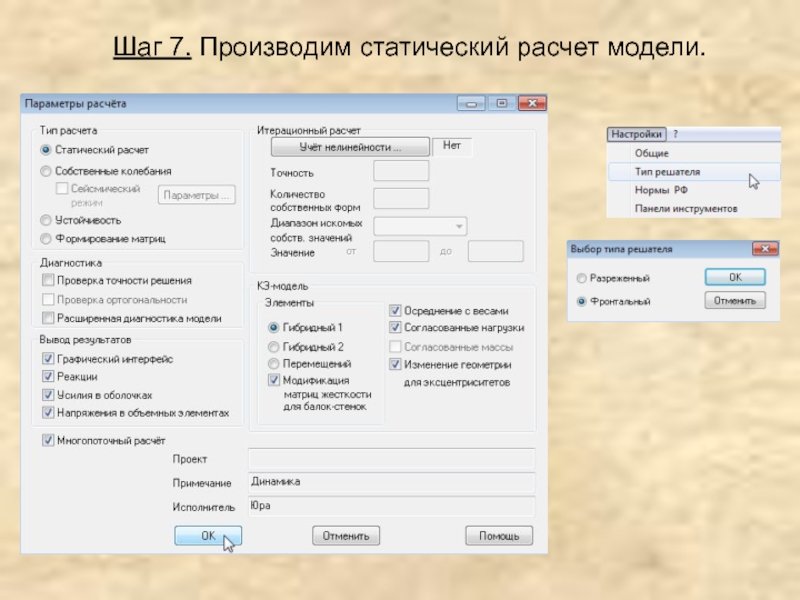

- 16. Шаг 7. Производим статический расчет модели.
- 17. Шаг 8. Производим оценку прочности с учетом реакции во временной области.
- 18. Задаем данные для определения области прочности плиты

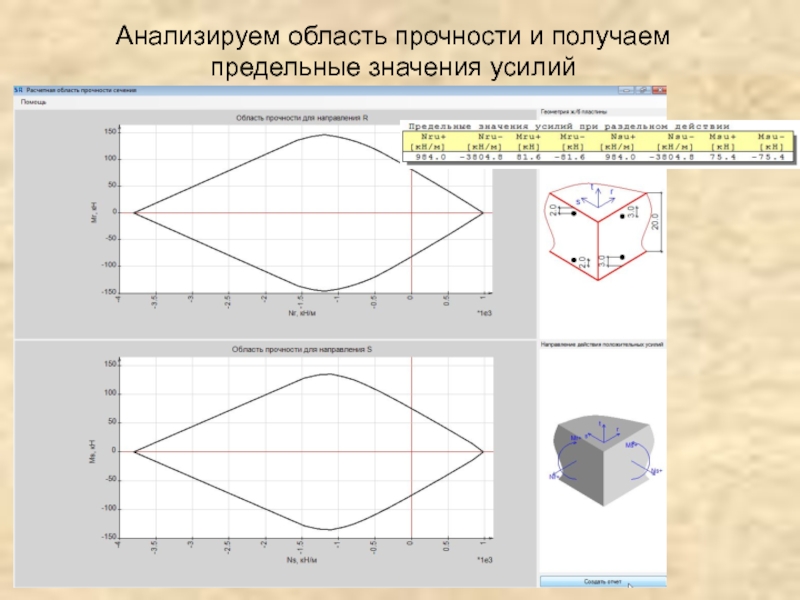

- 19. Анализируем область прочности и получаем предельные значения усилий

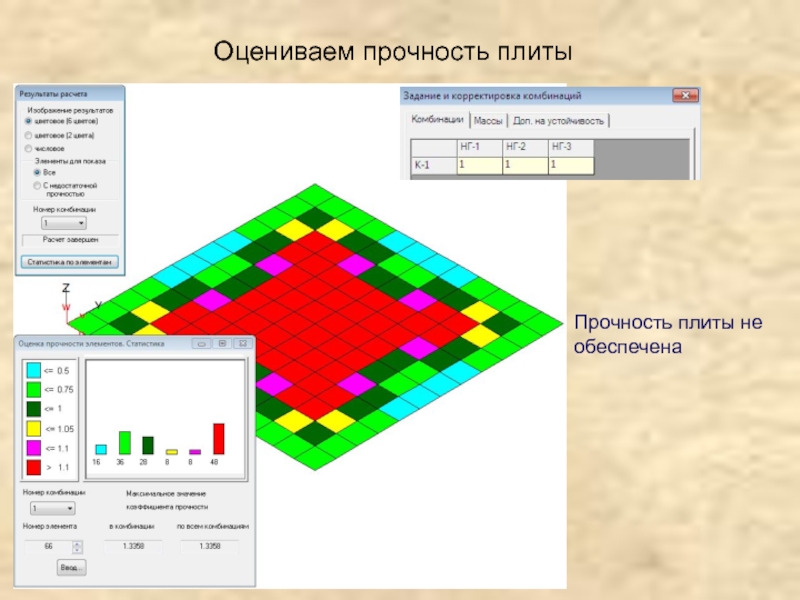

- 20. Оцениваем прочность плиты Прочность плиты не обеспечена

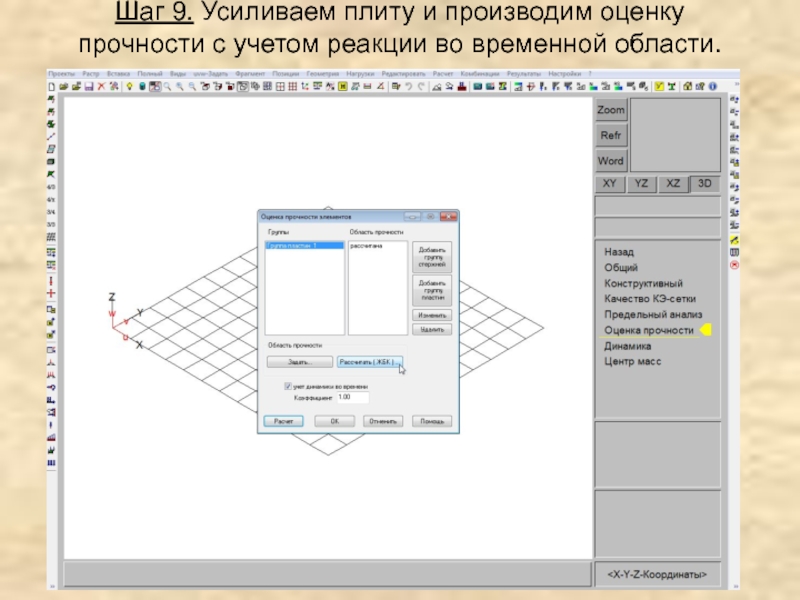

- 21. Шаг 9. Усиливаем плиту и производим оценку прочности с учетом реакции во временной области.
- 22. Задаем данные для определения области прочности плиты

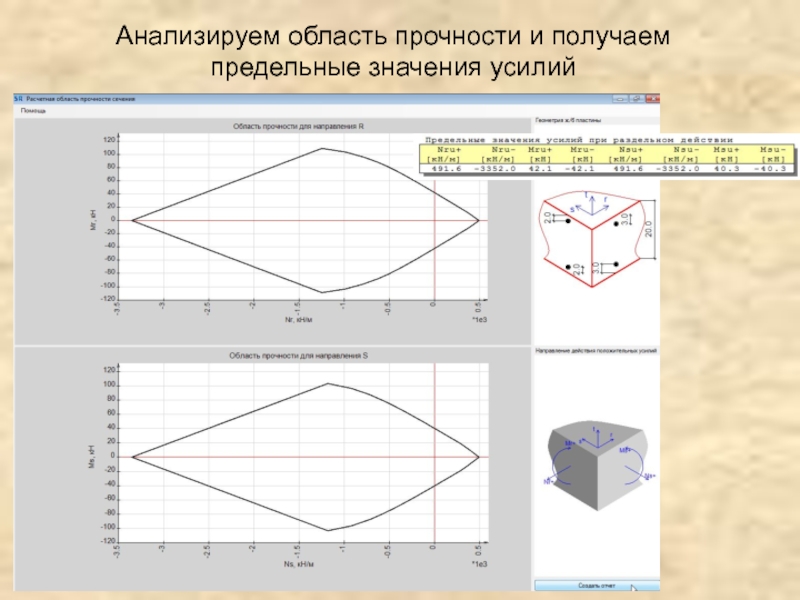

- 23. Анализируем область прочности и получаем предельные значения усилий
- 24. Оцениваем прочность плиты Прочность плиты обеспечена
Слайд 2Упражнение по расчету на силовое динамическое воздействие
Имеется расчетная модель железобетонной плиты
с основными расчетными нагрузками (dinamo.fea).
Требуется выполнить расчет плиты во временной области на силовое динамическое воздействие.
Требуется выполнить расчет плиты во временной области на силовое динамическое воздействие.
Слайд 5В протоколе указываются те формы колебаний, которые будут учитываться в последующем
расчете, а также остаточные псевдоформы, с указанием процента модальных масс.
