доп. согласованию возможны частоты 303, 417.5, 418, 433, 868 МГц ).
Модуляция - NFM
Мощность - не более 10 мВт
Питание - 2 элемента CR2430
Дальность передачи полезного сигнала с чувствительностью приемника 0.2мкВ –
до 1500 м на открытой местности
Диаметр радиопередатчика - мах 25 мм
Толщина - мах 10 мм
Среднее время работы от одного комплекта элементов питания - до 32 часов
- Главная
- Разное
- Дизайн
- Бизнес и предпринимательство
- Аналитика
- Образование
- Развлечения
- Красота и здоровье
- Финансы
- Государство
- Путешествия
- Спорт
- Недвижимость
- Армия
- Графика
- Культурология
- Еда и кулинария
- Лингвистика
- Английский язык
- Астрономия
- Алгебра
- Биология
- География
- Детские презентации
- Информатика
- История
- Литература
- Маркетинг
- Математика
- Медицина
- Менеджмент
- Музыка
- МХК
- Немецкий язык
- ОБЖ
- Обществознание
- Окружающий мир
- Педагогика
- Русский язык
- Технология
- Физика
- Философия
- Химия
- Шаблоны, картинки для презентаций
- Экология
- Экономика
- Юриспруденция
Радиозакладки презентация
Содержание
- 1. Радиозакладки

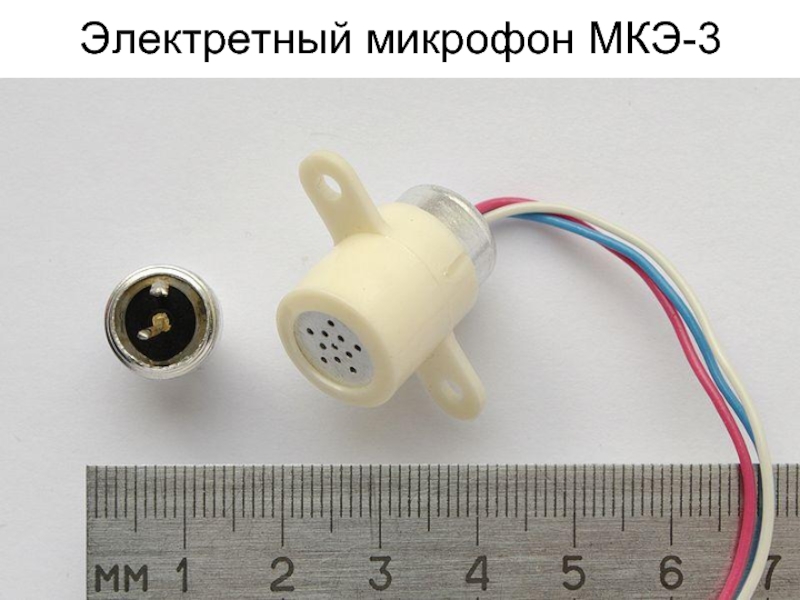

- 2. Электретный микрофон МКЭ-3
- 3. Места установки радиомикрофонов телефонный аппарат; электрические
- 4. Методы и средства предотвращения утечки информации по
- 5. Устройства поиска по электромагнитному излучению индикаторы
- 6. Побочные электромагнитные излучения и наводки (ПЭМИН)

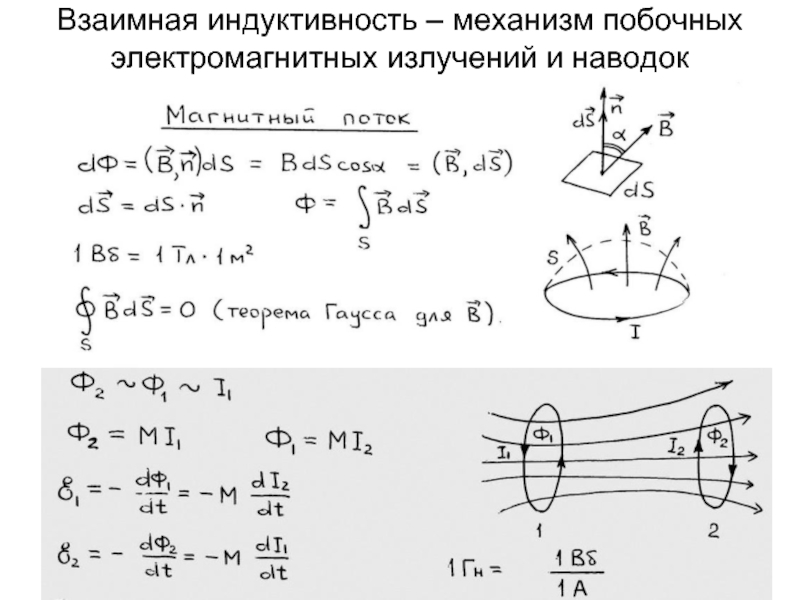

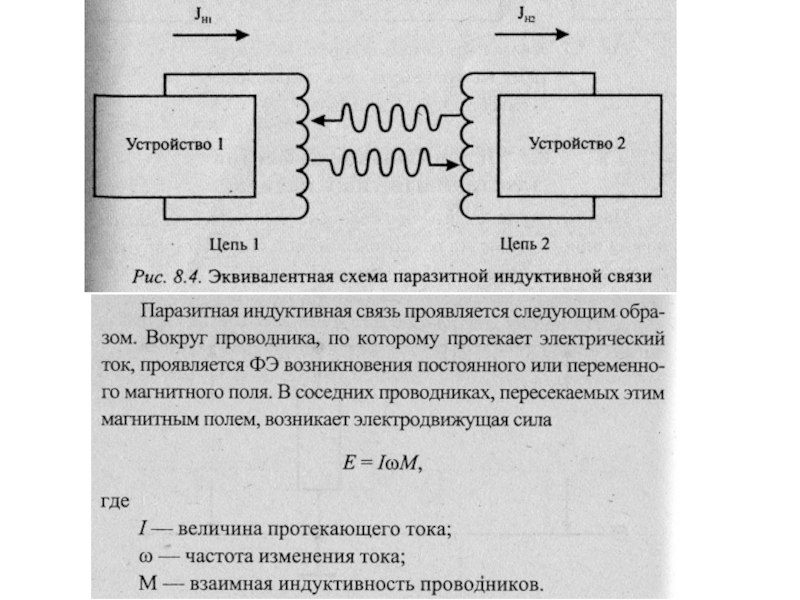

- 7. Взаимная индуктивность – механизм побочных электромагнитных излучений и наводок
- 10. Источники электромагнитных излучений и наводок Системный
- 11. Активное сопротивление - величина, характеризующая сопротивление цепи

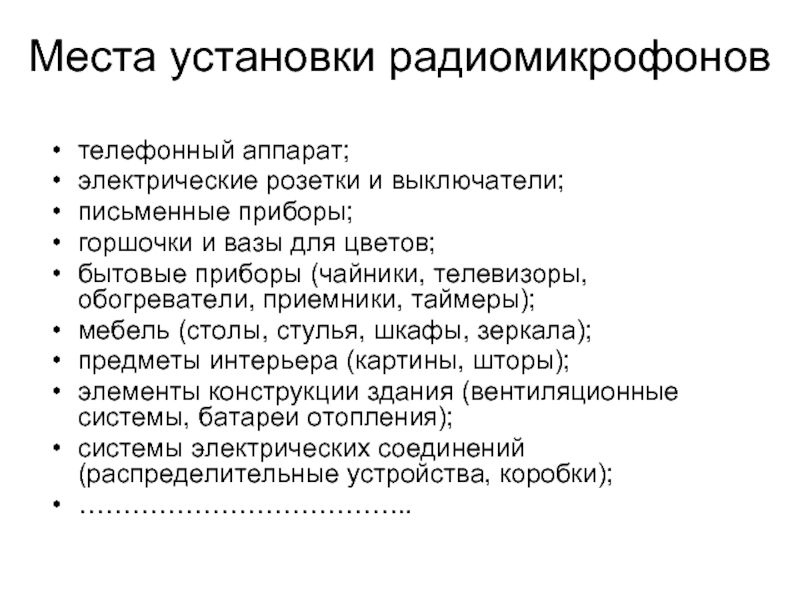

Слайд 3Места установки радиомикрофонов
телефонный аппарат;
электрические розетки и выключатели;
письменные приборы;
горшочки и вазы для
цветов;
бытовые приборы (чайники, телевизоры, обогреватели, приемники, таймеры);
мебель (столы, стулья, шкафы, зеркала);
предметы интерьера (картины, шторы);
элементы конструкции здания (вентиляционные системы, батареи отопления);
системы электрических соединений (распределительные устройства, коробки);
………………………………..
бытовые приборы (чайники, телевизоры, обогреватели, приемники, таймеры);
мебель (столы, стулья, шкафы, зеркала);
предметы интерьера (картины, шторы);
элементы конструкции здания (вентиляционные системы, батареи отопления);
системы электрических соединений (распределительные устройства, коробки);
………………………………..

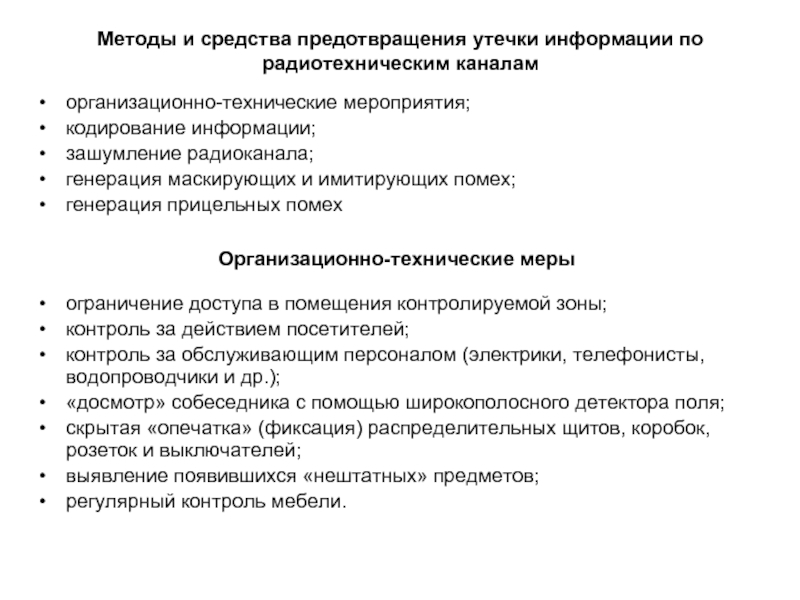

Слайд 4Методы и средства предотвращения утечки информации по радиотехническим каналам
организационно-технические мероприятия;
кодирование
информации;
зашумление радиоканала;
генерация маскирующих и имитирующих помех;
генерация прицельных помех
зашумление радиоканала;
генерация маскирующих и имитирующих помех;
генерация прицельных помех
Организационно-технические меры
ограничение доступа в помещения контролируемой зоны;
контроль за действием посетителей;
контроль за обслуживающим персоналом (электрики, телефонисты, водопроводчики и др.);
«досмотр» собеседника с помощью широкополосного детектора поля;
скрытая «опечатка» (фиксация) распределительных щитов, коробок, розеток и выключателей;
выявление появившихся «нештатных» предметов;
регулярный контроль мебели.
Слайд 5Устройства поиска по электромагнитному излучению
индикаторы поля,
интерсепторы (частотомеры),
сканирующие радиоприемники,
автоматизированные программно-аппаратные комплексы,
детекторы излучений,
нелинейные радиолокаторы,
металлодетекторы,
селективные милливольтметры
……………...

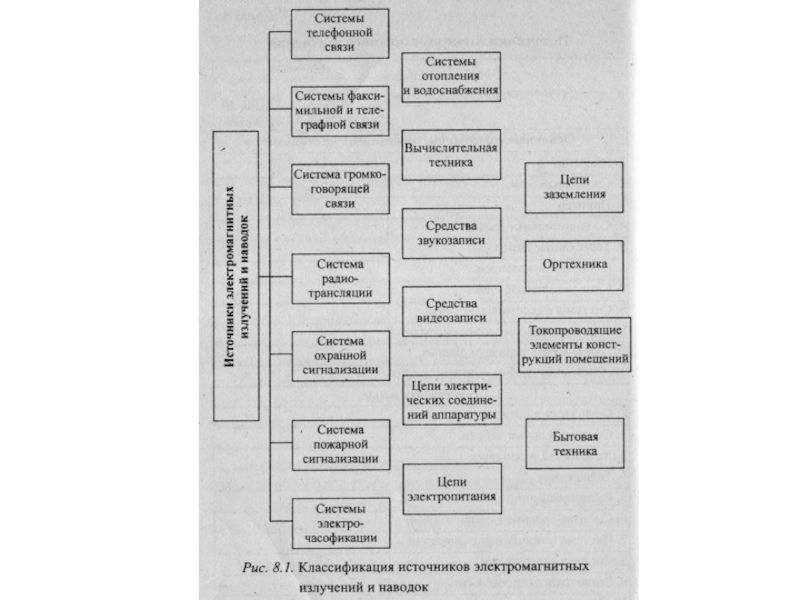

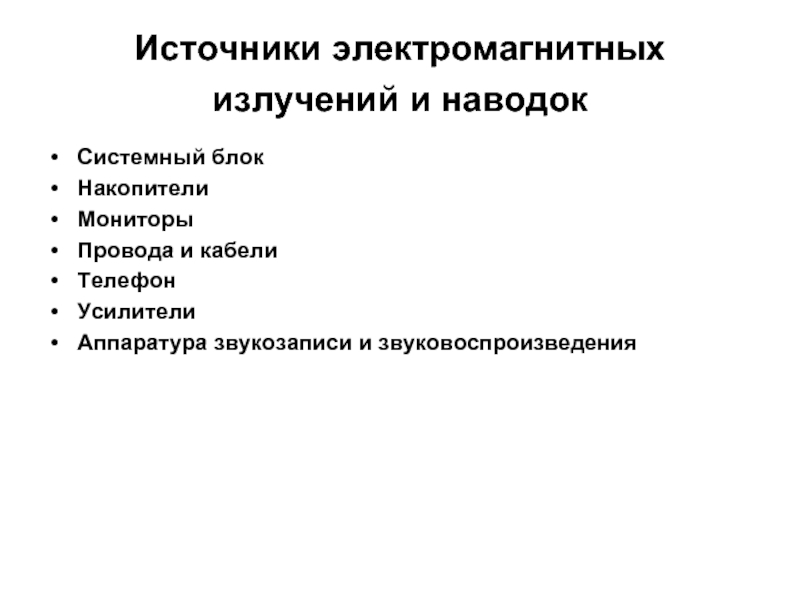

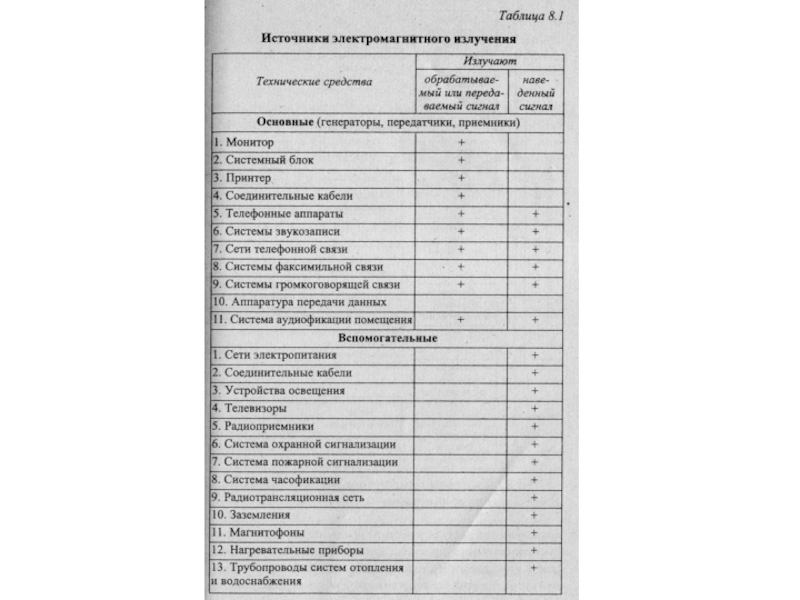

Слайд 10Источники электромагнитных излучений и наводок
Системный блок
Накопители
Мониторы
Провода и
кабели
Телефон
Усилители
Аппаратура звукозаписи и звуковоспроизведения
Телефон
Усилители
Аппаратура звукозаписи и звуковоспроизведения

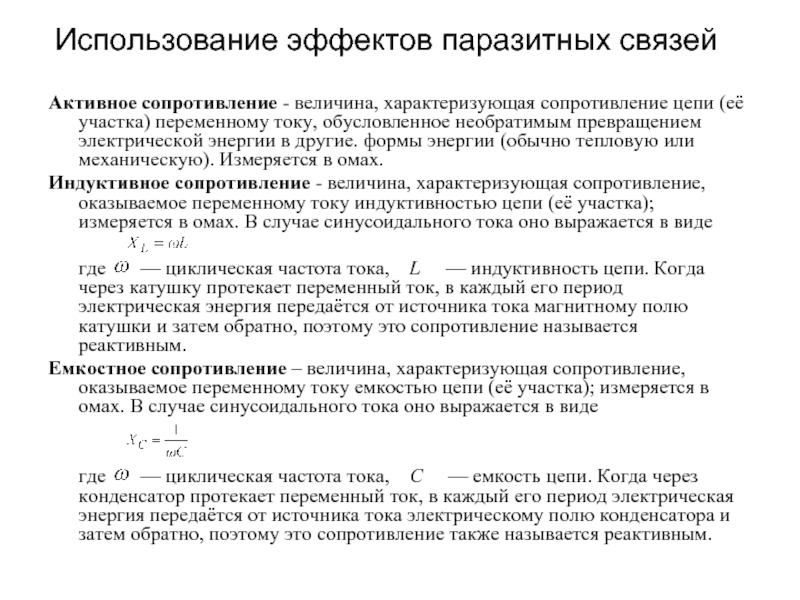

Слайд 11Активное сопротивление - величина, характеризующая сопротивление цепи (её участка) переменному току,
обусловленное необратимым превращением электрической энергии в другие. формы энергии (обычно тепловую или механическую). Измеряется в омах.
Индуктивное сопротивление - величина, характеризующая сопротивление, оказываемое переменному току индуктивностью цепи (её участка); измеряется в омах. В случае синусоидального тока оно выражается в виде
где — циклическая частота тока, L — индуктивность цепи. Когда через катушку протекает переменный ток, в каждый его период электрическая энергия передаётся от источника тока магнитному полю катушки и затем обратно, поэтому это сопротивление называется реактивным.
Емкостное сопротивление – величина, характеризующая сопротивление, оказываемое переменному току емкостью цепи (её участка); измеряется в омах. В случае синусоидального тока оно выражается в виде
где — циклическая частота тока, C — емкость цепи. Когда через конденсатор протекает переменный ток, в каждый его период электрическая энергия передаётся от источника тока электрическому полю конденсатора и затем обратно, поэтому это сопротивление также называется реактивным.
Индуктивное сопротивление - величина, характеризующая сопротивление, оказываемое переменному току индуктивностью цепи (её участка); измеряется в омах. В случае синусоидального тока оно выражается в виде
где — циклическая частота тока, L — индуктивность цепи. Когда через катушку протекает переменный ток, в каждый его период электрическая энергия передаётся от источника тока магнитному полю катушки и затем обратно, поэтому это сопротивление называется реактивным.
Емкостное сопротивление – величина, характеризующая сопротивление, оказываемое переменному току емкостью цепи (её участка); измеряется в омах. В случае синусоидального тока оно выражается в виде
где — циклическая частота тока, C — емкость цепи. Когда через конденсатор протекает переменный ток, в каждый его период электрическая энергия передаётся от источника тока электрическому полю конденсатора и затем обратно, поэтому это сопротивление также называется реактивным.

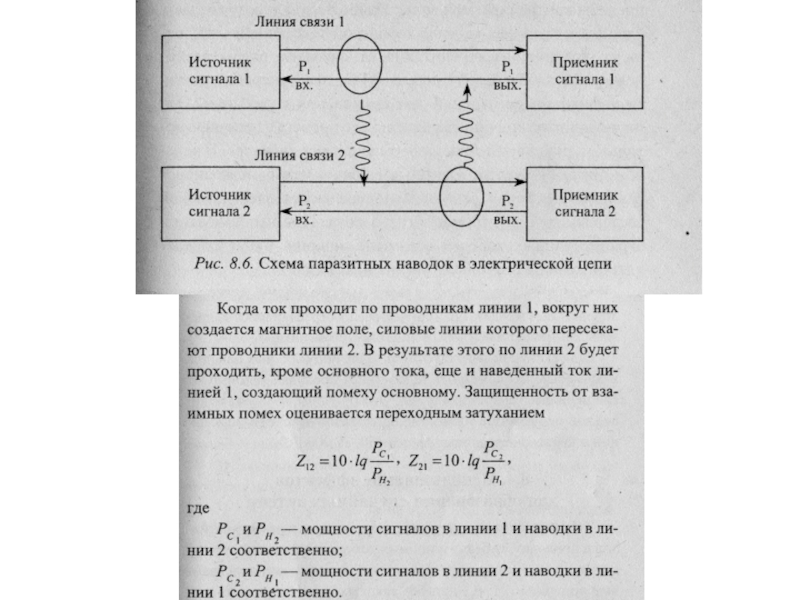

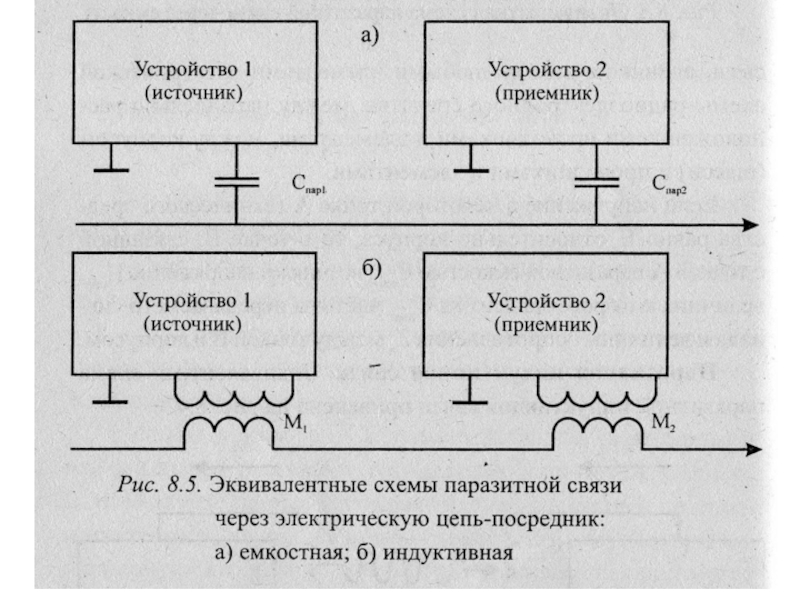

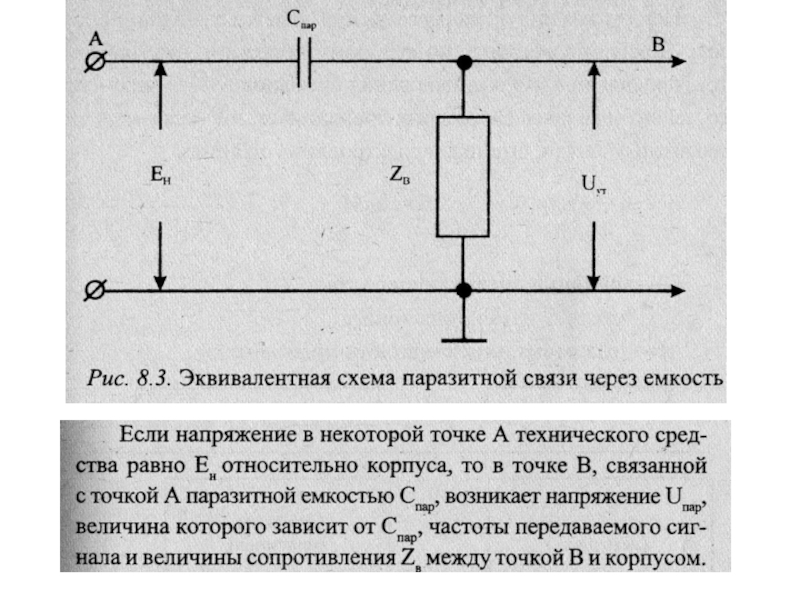

Использование эффектов паразитных связей
