ПроектУсовершенствование газовых отопительных приборов. презентация
Содержание
- 1. ПроектУсовершенствование газовых отопительных приборов.
- 2. Использование альтернативных источников энергии
- 3. Вторичное использование потерянной энергии.
- 4. Вторичное использование потерянной энергии.

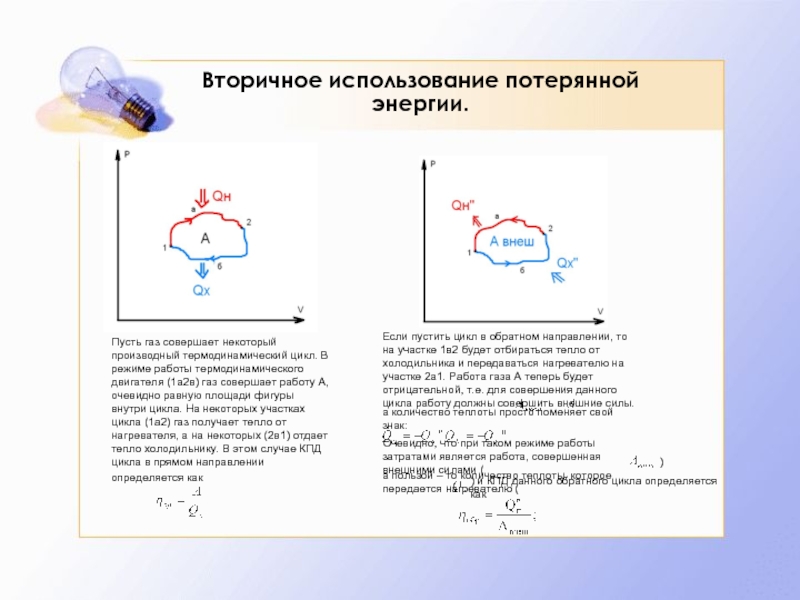

- 5. Cвяжем КПД прямого и обратного циклов: Вторичное использование потерянной энергии.
- 6. Вторичное использование потерянной энергии. Найдем КПД холодильной машины: Решение:
- 7. Вторичное использование потерянной энергии. Данные, собранные
- 8. Вторичное использование потерянной энергии.
- 9. Вторичное использование потерянной энергии. По
- 10. Вторичное использование потерянной энергии. горение
- 11. Усовершенствование газовых отопительных приборов. Холодная вода
- 12. Усовершенствование газовых отопительных приборов. 1Дж 0,7Дж 0,3Дж 3,09Дж 0,7Дж 3,6Дж 0,15Дж
- 13. Усовершенствование газовых отопительных
- 14. C точки зрения простого обывателя это означает,
Слайд 2
Использование альтернативных источников энергии
а)Солнечное излучение
Найдем время выработки энергии солнечной батареи:
N=60Вт.
$=1500руб.=742,6кВт*ч
E=2 673 267 327Дж
$=1500руб.=742,6кВт*ч
E=2 673 267 327Дж
Оценивая работу батареи как 10 часов в сутки, находим время окупаемости батареи.
Слайд 7

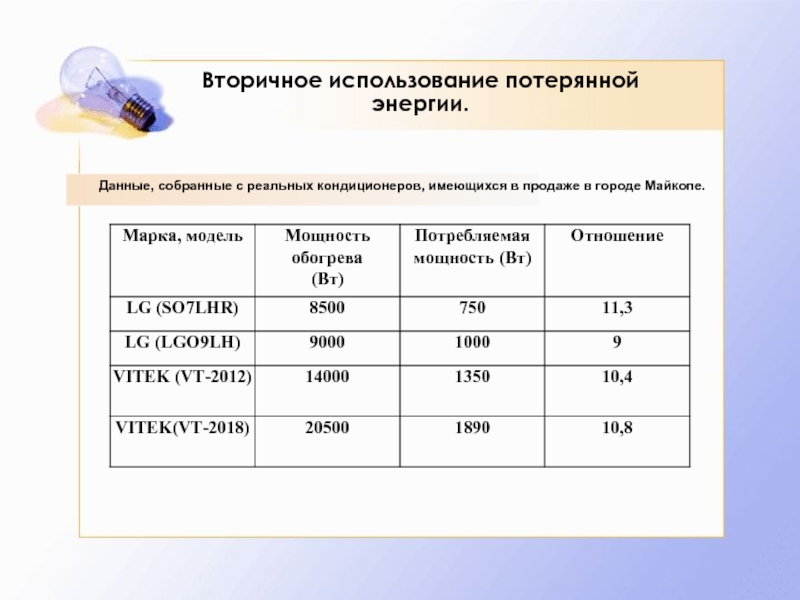

Вторичное использование потерянной энергии.
Данные, собранные с реальных кондиционеров, имеющихся в продаже
в городе Майкопе.
Слайд 8

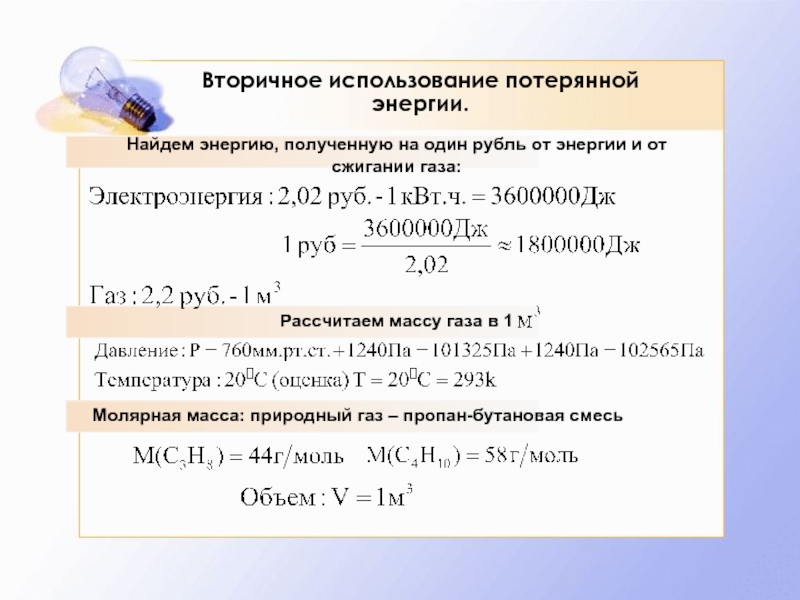

Вторичное использование потерянной энергии.
Найдем энергию, полученную на один рубль от энергии
и от сжигании газа:
Молярная масса: природный газ – пропан-бутановая смесь
Слайд 9

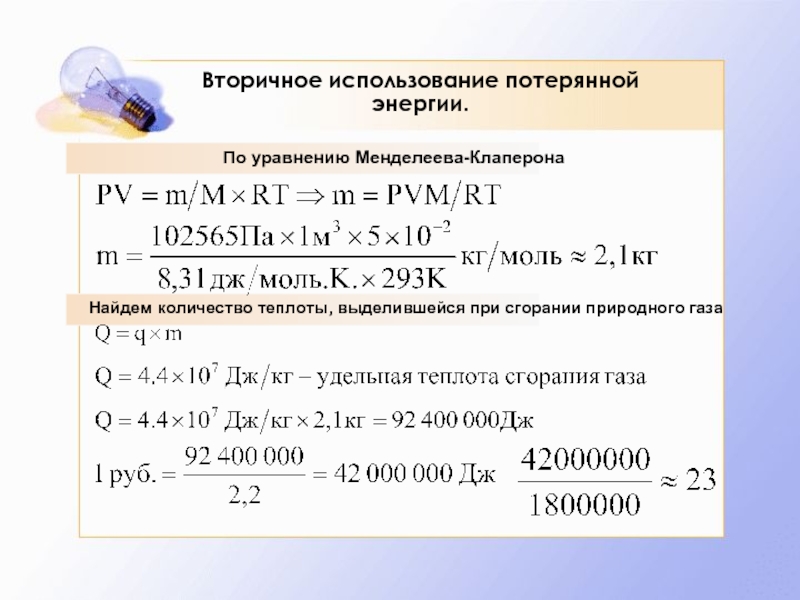

Вторичное использование потерянной энергии.
По уравнению Менделеева-Клаперона
Найдем количество теплоты, выделившейся при сгорании
природного газа

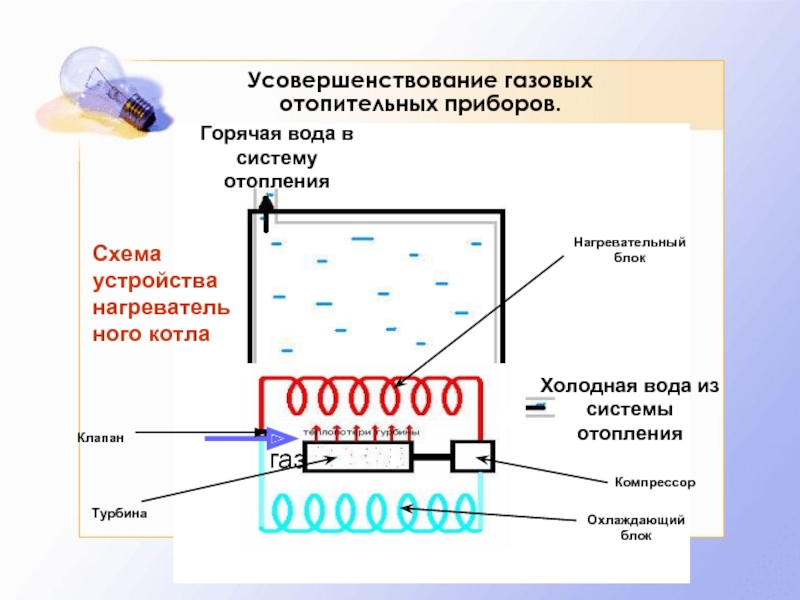

Слайд 11Усовершенствование газовых отопительных приборов.
Холодная вода из системы отопления
Горячая вода в
систему отопления
Схема устройства нагревательного котла
Слайд 13
Усовершенствование газовых отопительных приборов.
За счет работы компрессора в количестве 0,3
Дж мы получаем в 10,3 раза больше тепла:
В заключении, мы потеряем 5% тепла на теплообмен с окружающей средой, в результате остается:
Аналогично расчет для котла. За счет энергии 1 Дж вода в котле получает количество теплоты равное 0,95Дж:
Таким образом котел новой конструкции оказывается в К раз экономичнее:
Слайд 14C точки зрения простого обывателя это означает, что в начале каждого
месяца ему придется платить за потребление газа не 1500р, а в 3,8 раза меньше, а именно 395р.
