Проект строительства оптической сети доступа р.п. Чегдомын презентация
Содержание
- 1. Проект строительства оптической сети доступа р.п. Чегдомын
- 3. Расчет производительности коммутатора: Bcр.1сегм =
- 4. Станционный терминал LTE-8ST Коммутатор терминала LTE-8ST: -
- 5. Магистральный кабель ДПЛ-П-64У-2,7 кН. Кабель для вертикальной прокладки Cable H-PACe HPC1625 12 x G657
- 6. Расчет потерь для цепи с наибольшим расстоянием:
- 8. Схема расположения распределительной сети в здании
- 9. Основные технико-экономические показатели
Расчет производительности коммутатора: Bcр.1сегм = Вср+U√D Bcр.1сегм = 8,28∙1010 +3,719∙√4,68∙1018 =9∙1010 бит/с B(ПД-max)ср = N(1)вк × p(1)×B(1)макс = 1600×1×50×106 = 8×1010 бит/с. B(VoIP)ср = N(6)вк× p(6)×B(6)макс =
Слайд 1Федеральное агентство связи Федеральное государственное образовательное бюджетное учреждение Высшего профессионального образования «Сибирский государственный университет
телекоммуникаций и информатики»
(ФГОБУ ВПО «СибГУТИ»)

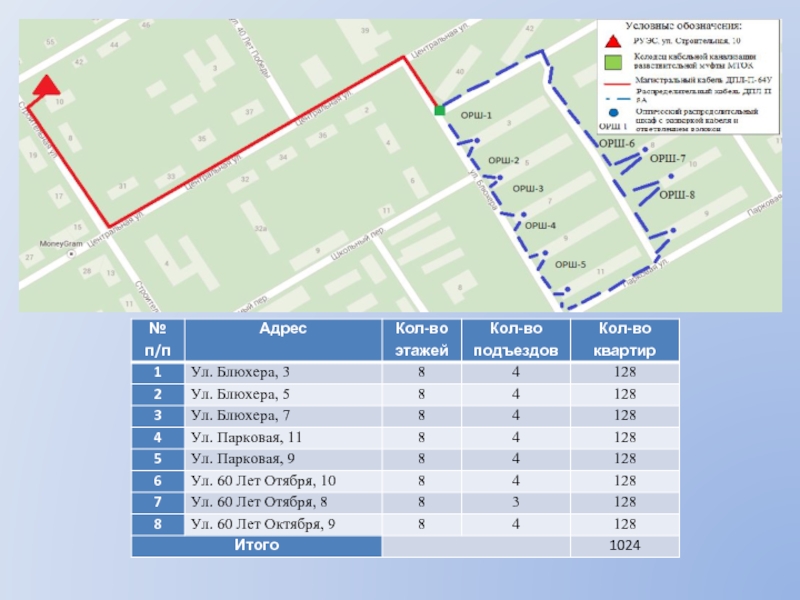

Слайд 3Расчет производительности коммутатора:
Bcр.1сегм = Вср+U√D
Bcр.1сегм = 8,28∙1010 +3,719∙√4,68∙1018 =9∙1010 бит/с
B(ПД-max)ср =
N(1)вк × p(1)×B(1)макс = 1600×1×50×106 = 8×1010 бит/с.
B(VoIP)ср = N(6)вк× p(6)×B(6)макс = 1000×0,2×0,07×106 = 14×106 бит/с.
B(IPTV-hdtv)ср = N(8)вк × p(8)×B(8)макс = 100×0,0208×12×106 = 25×106 бит/с.
D(ПД-max) = N(1)вк× p(1)×(B(1)макс)2 = 1600×1×(50×106)2 = 4×1018 бит/с.
D(VoIP) = N(6)вк× p(6)×(B(6)макс)2 = 1000×0,2×(0,07×106)2 = 0,98×1012 бит/с.
D(IPTV-hd) = N(8)вк× p(8)×(B(8)макс)2 = 100×0,0208×(12×106)2 = 2,99×1014 бит/с.
Слайд 4Станционный терминал LTE-8ST
Коммутатор терминала LTE-8ST:
- Коммутатор Ethernet - Marvell Packet Processor
-
Производительность коммутатора - 128 Гбит/с
Абонентский терминал ONT
NTE–RG–1402
Слайд 5Магистральный кабель ДПЛ-П-64У-2,7 кН.
Кабель для вертикальной прокладки Cable H-PACe HPC1625 12
x G657
Слайд 6Расчет потерь для цепи с наибольшим расстоянием:
Общая величина потерь на длине
волны 1490нм составит:
А∑ =1,0∙0,26+5∙0,3+7∙0,08+7+15=24,32 дБ.
Общая величина потерь на длине волны 1310нм составит:
А∑ =1∙0,35+5∙0,3+7∙0,08+7+15=24,41 дБ.
А∑ =1,0∙0,26+5∙0,3+7∙0,08+7+15=24,32 дБ.
Общая величина потерь на длине волны 1310нм составит:
А∑ =1∙0,35+5∙0,3+7∙0,08+7+15=24,41 дБ.
Расчет потерь для цепи с наименьшим расстоянием:
Общая величина потерь на длине волны 1490нм составит:
А∑ =0,7∙0,26+5∙0,3+7∙0,08+7+15=24,24 дБ.
Общая величина потерь на длине волны 1310нм составит для этого дома:
А∑ =0,7∙0,35+5∙0,3+7∙0,08+7+15=24,3 дБ.
Расчет бюджета оптической мощности:
А∑=(L1+….Ln)∙α+Np∙Ap+Nc∙Ac+(Aраз1+Аразm), дБ,
