Приток-МКР Общая структура подсистемы. Организация охраны в не лицензированном канале частот Принцип сотового построения охраны Каждый прибор является ретранслятором Динамическая маршрутизация 250 сот 250 РПДУ в соте 16 узлов ретрансляции

Слайд 1 2012
Приток-МКР

Слайд 2Приток-МКР

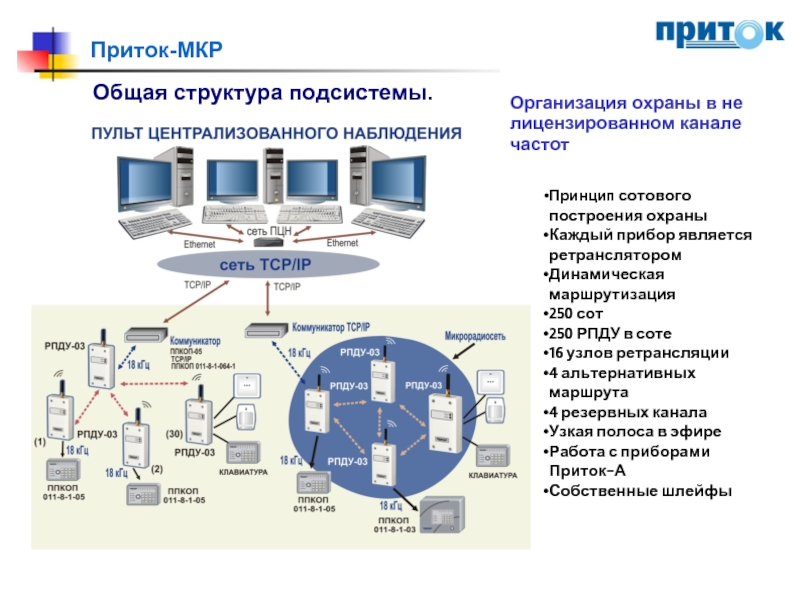

Общая структура подсистемы.
Организация охраны в не лицензированном канале частот
Принцип сотового

построения охраны
Каждый прибор является ретранслятором
Динамическая маршрутизация
250 сот
250 РПДУ в соте
16 узлов ретрансляции
4 альтернативных маршрута
4 резервных канала
Узкая полоса в эфире
Работа с приборами Приток-А
Собственные шлейфы






Слайд 3Приток-МКР

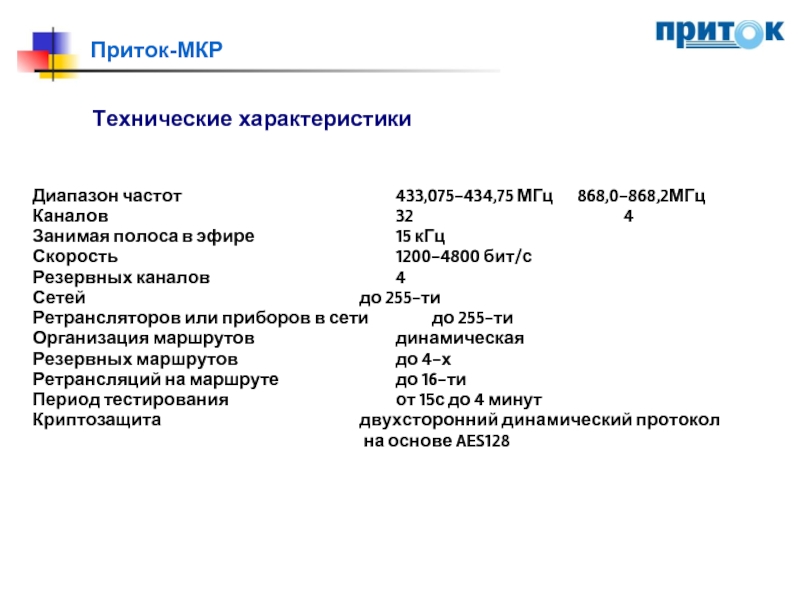

Технические характеристики
Диапазон частот 433,075-434,75 МГц 868,0-868,2МГц
Каналов 32 4
Занимая полоса в эфире 15 кГц
Скорость 1200-4800 бит/с
Резервных

каналов 4
Сетей до 255-ти
Ретрансляторов или приборов в сети до 255-ти
Организация маршрутов динамическая
Резервных маршрутов до 4-х
Ретрансляций на маршруте до 16-ти
Период тестирования от 15с до 4 минут
Криптозащита двухсторонний динамический протокол на основе AES128


Слайд 4Приток-МКР
Динамическая маршрутизация.

Несколько рабочих частот
Время построения маршрутов – 15 мин
Время доставки

не более 15 секунд
Маршрут
Тестирование маршрута
Длина маршрута
Качество маршрута

Слайд 5Приток-МКР
РПДУ-03. Основные режимы работы
Режимы работы:
- базовый узел — подключение к

коммуникатору;
- оконечный узел + ППКОП серии Приток-А
- оконечный узел с собственными шлейфами.
Функции:
- коммуникатор (до 30 ответчиков на одном РПДУ);
- ППКОП (4 конфигурируемых шлейфа ОС, 2 силовых ключа, считыватель ТМ, клавиатура ППКОП);
- ретранслятор.K

Слайд 6Приток-МКР
РПДУ-03. Основные режимы работы. Организация доступа к ПЦН
Коммуникатор ТСР
Коммуникатор ППКОП-05
ППКОП-064
Коммуникатор

РКС-03 (GSM + TCP)

Слайд 7Приток-МКР
Тестовая сеть г. Иркутск
Расстояния между РПДУ 200 – 1300 метров
Городская

застройка 5 этажей
Базовая антенна усиление 6 dBi
Высота подвеса 25 метров
Антенны в оконечных узлах четвертьволновый штырь
2 канала
Мощность 10 мВт



Слайд 8Приток-МКР
Программа конфигурирования РПДУ-03
Особенности утилиты:

обновление ПО РПДУ
Запись конфигурации радиосети в РПДУ
Функция

мониторинга сети
Подключение к ПК через USB

Слайд 9Приток-МКР

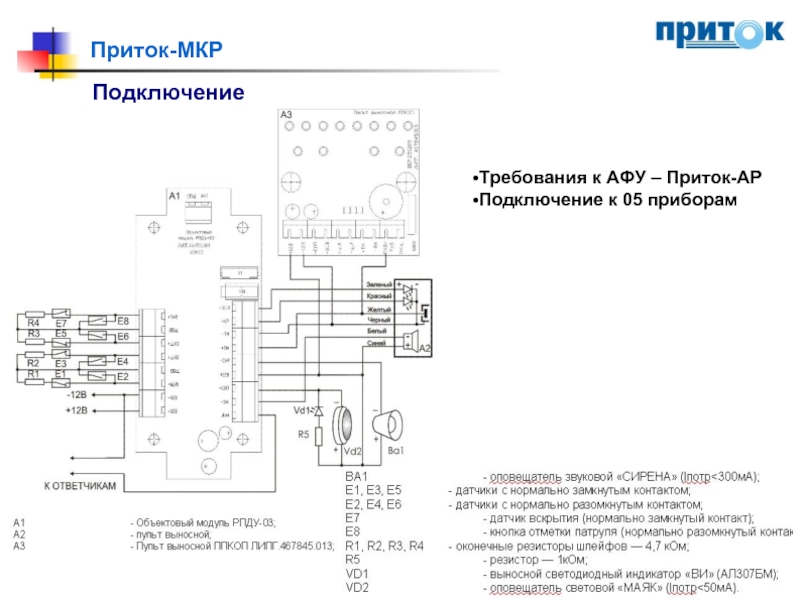

Подключение
Требования к АФУ – Приток-АР
Подключение к 05 приборам





Слайд 10Приток-МКР
Антенны для РПДУ-03
Внешняя установка
Антенны Риф Стринг
Внутренняя установка
Четвертьволновый

штырь


АШ-433
АГ-433
АГ7-433



Слайд 11Приток-МКР

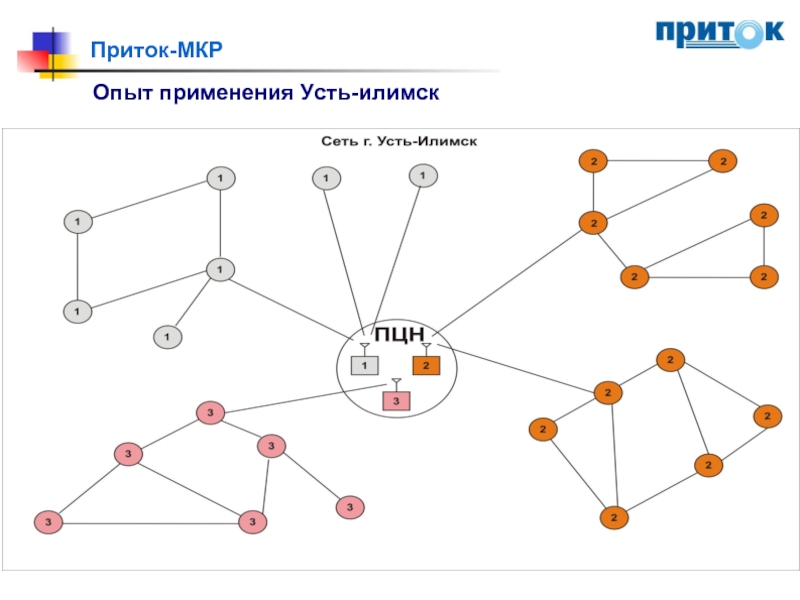

Опыт применения Усть-илимск

Слайд 12Приток-МКР
Сотовая организация с помощью РКС-03

Слайд 13Спасибо за внимание!
Ваши вопросы.
www.sokrat.ru
E-mail: sokrat@sokrat.ru
Тел.: (3952) 20-66-69
