Прецизионные кондиционеры серии AMICO(6-22 кВт) презентация
Содержание
- 1. Прецизионные кондиционеры серии AMICO(6-22 кВт)
- 2. Основные конструктивные схемы Кондиционеры на охлажденной воде SDC SUC
- 3. Основные конструктивные схемы Кондиционеры непосредственного испарения с выносным воздухоохлаждаемым конденсатором (серии CAL) SDA SUA
- 4. Основные конструктивные схемы Кондиционеры непосредственного испарения с выносным водоохлаждаемым радиатором (серии RAN/RAL) SDW SUW
- 5. Варианты комплектации оборудования Язык меню контроллера
- 6. Опции Водяной калорифер для подогрева воздуха.

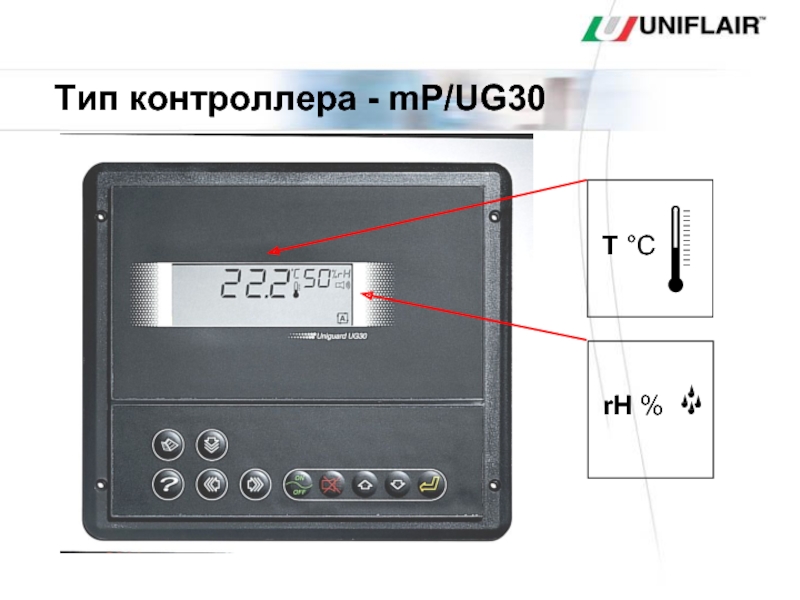

- 7. Тип контроллера - mP/UG30
- 8. Наружные блоки Выносные воздухоохлаждаемые конденсаторы (CAL) стандартное
- 9. Возможности компоновки Максимальная высота подъема наружного
- 10. AMICO - HIFLEX Сравнение оборудования

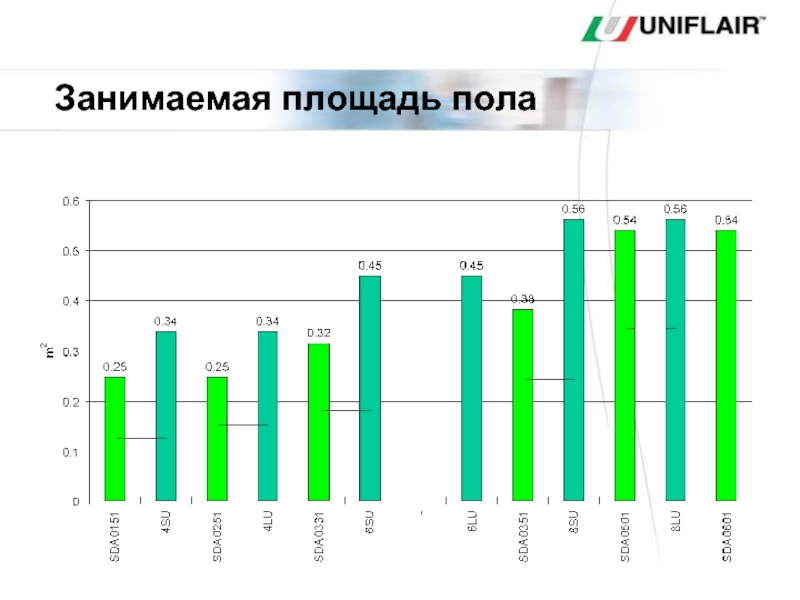

- 11. Занимаемая площадь пола
- 12. Принцип компоновки
- 13. Принцип компоновки 4S 8L

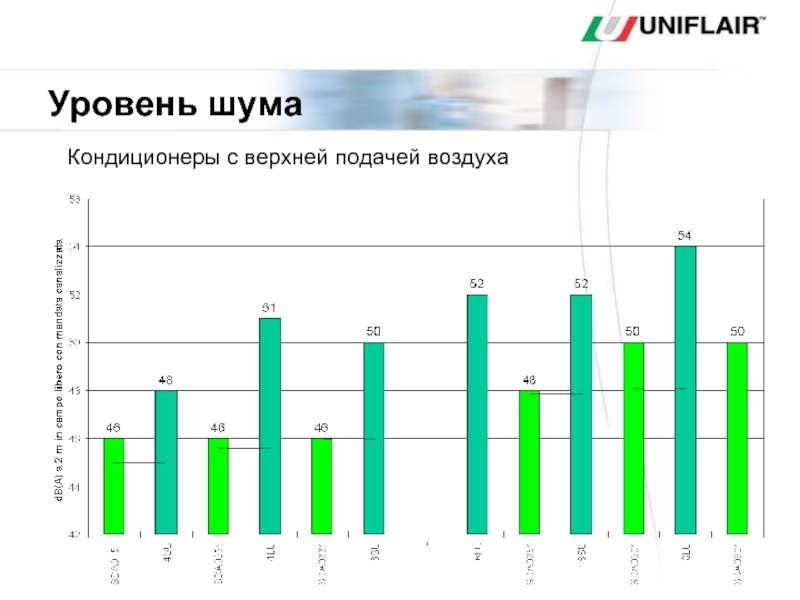

- 14. Уровень шума Кондиционеры с верхней подачей воздуха

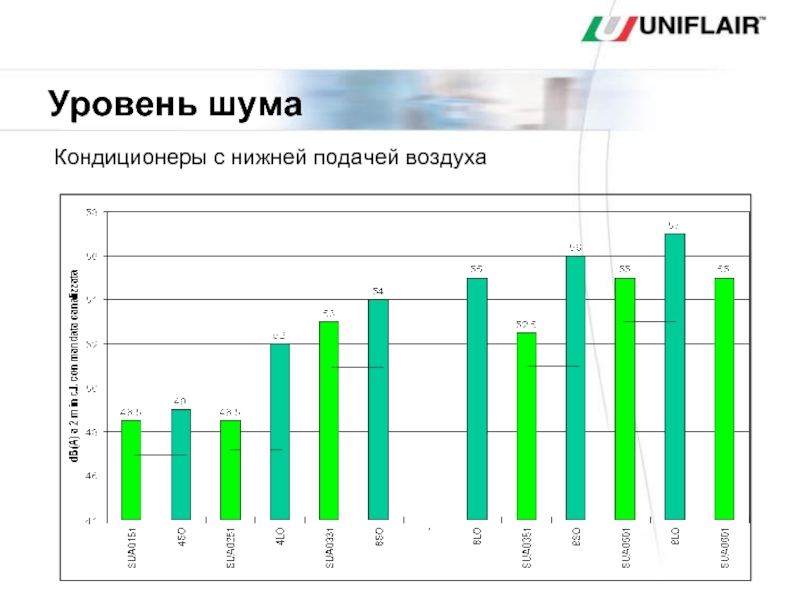

- 15. Уровень шума Кондиционеры с нижней подачей воздуха
- 16. Преимущества Amico по сравнению с Hiflex

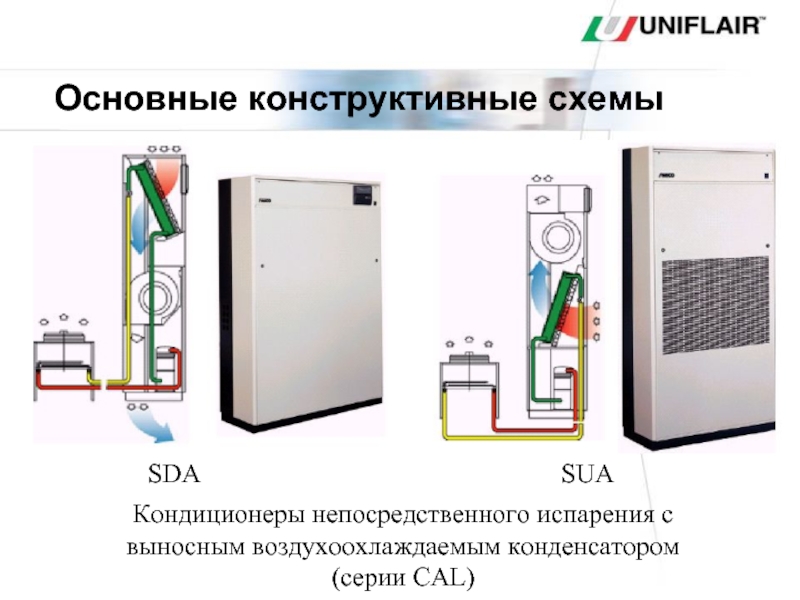

Слайд 3Основные конструктивные схемы
Кондиционеры непосредственного испарения с выносным воздухоохлаждаемым конденсатором (серии CAL)
SDA
SUA

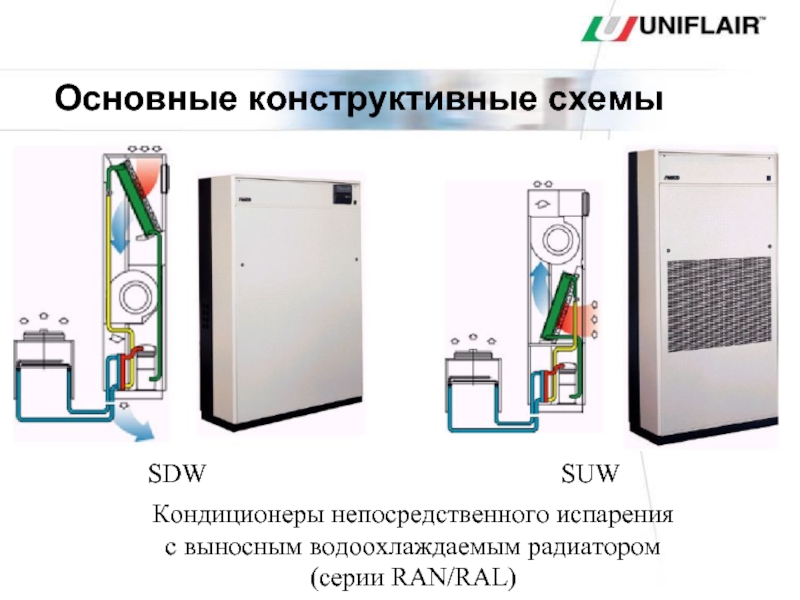

Слайд 4Основные конструктивные схемы
Кондиционеры непосредственного испарения с выносным водоохлаждаемым радиатором (серии RAN/RAL)
SDW
SUW

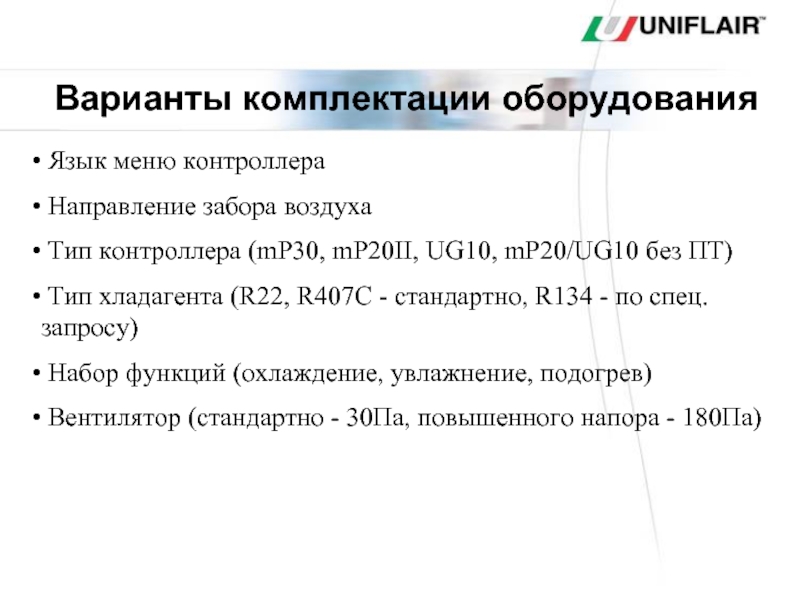

Слайд 5Варианты комплектации оборудования
Язык меню контроллера
Направление забора воздуха
Тип
контроллера (mP30, mP20II, UG10, mP20/UG10 без ПТ)
Тип хладагента (R22, R407C - стандартно, R134 - по спец. запросу)
Набор функций (охлаждение, увлажнение, подогрев)
Вентилятор (стандартно - 30Па, повышенного напора - 180Па)
Тип хладагента (R22, R407C - стандартно, R134 - по спец. запросу)
Набор функций (охлаждение, увлажнение, подогрев)
Вентилятор (стандартно - 30Па, повышенного напора - 180Па)

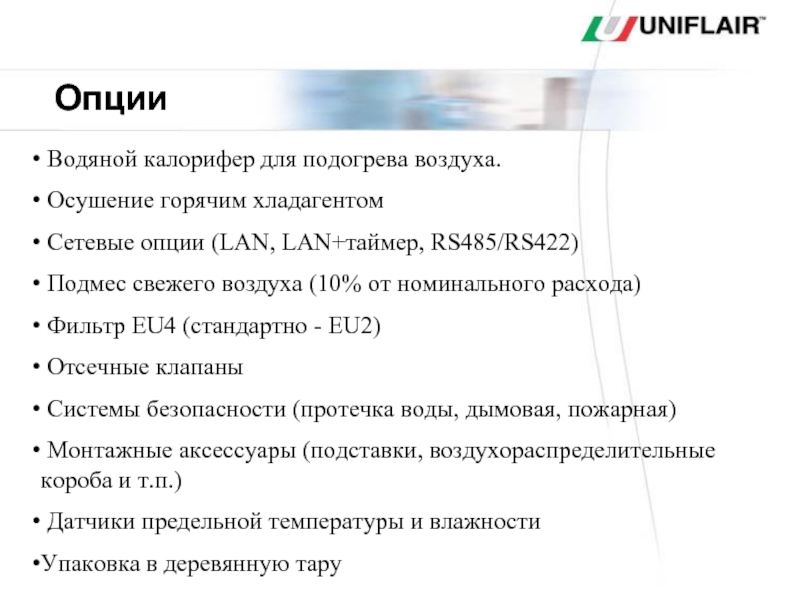

Слайд 6Опции
Водяной калорифер для подогрева воздуха.
Осушение горячим хладагентом
Сетевые
опции (LAN, LAN+таймер, RS485/RS422)
Подмес свежего воздуха (10% от номинального расхода)
Фильтр EU4 (стандартно - EU2)
Отсечные клапаны
Системы безопасности (протечка воды, дымовая, пожарная)
Монтажные аксессуары (подставки, воздухораспределительные короба и т.п.)
Датчики предельной температуры и влажности
Упаковка в деревянную тару
Подмес свежего воздуха (10% от номинального расхода)
Фильтр EU4 (стандартно - EU2)
Отсечные клапаны
Системы безопасности (протечка воды, дымовая, пожарная)
Монтажные аксессуары (подставки, воздухораспределительные короба и т.п.)
Датчики предельной температуры и влажности
Упаковка в деревянную тару

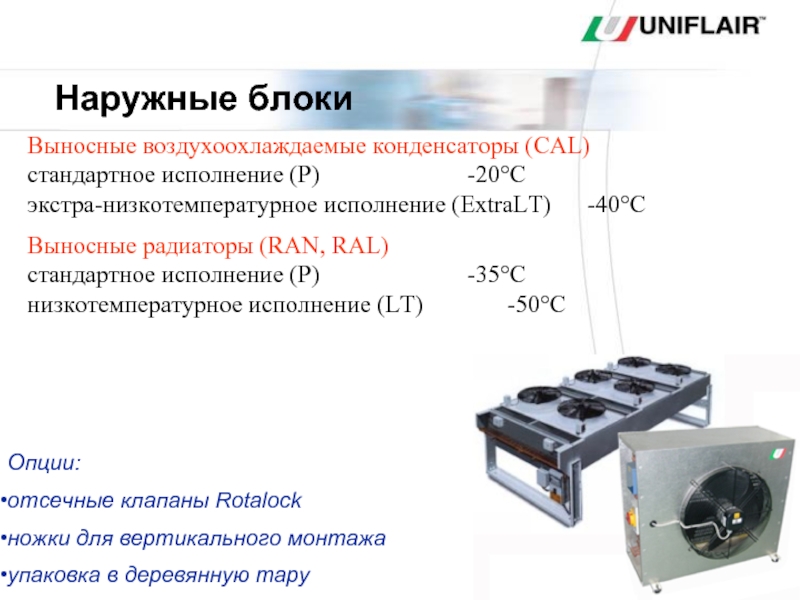

Слайд 8Наружные блоки
Выносные воздухоохлаждаемые конденсаторы (CAL)
стандартное исполнение (P) -20°C
экстра-низкотемпературное исполнение (ExtraLT) -40°C
Выносные радиаторы (RAN,
RAL)
стандартное исполнение (P) -35°C низкотемпературное исполнение (LT) -50°C
Опции:
отсечные клапаны Rotalock
ножки для вертикального монтажа
упаковка в деревянную тару
Слайд 9Возможности компоновки
Максимальная высота подъема наружного блока – 30м (с обязательным
уведомлением при заказе). Стандартно - 15м
Максимальная эквивалентная длина трасс – до 70 м при соответствующем выборе диаметра трубопроводов
Максимальная эквивалентная длина трасс – до 70 м при соответствующем выборе диаметра трубопроводов

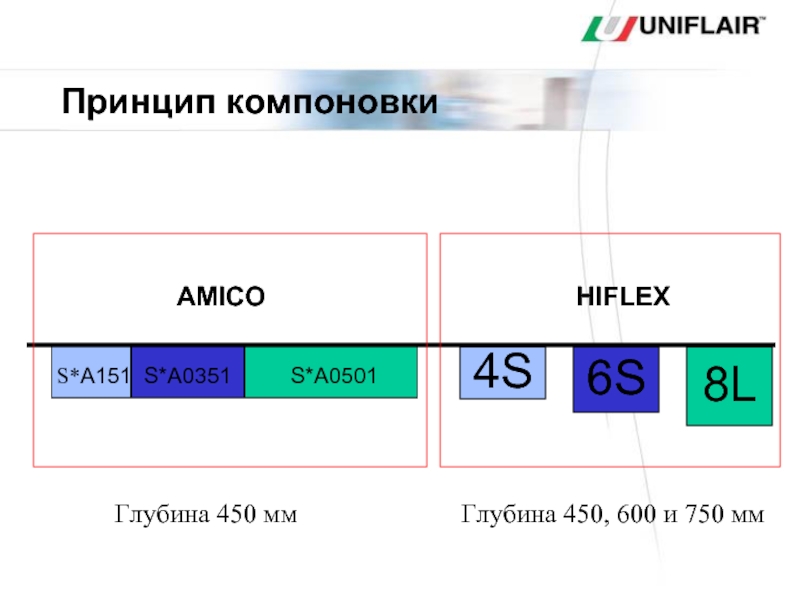

Слайд 13Принцип компоновки
4S
8L
6S
HIFLEX
AMICO
S*A151
S*A0351
S*A0501
Глубина 450 мм
Глубина 450, 600 и 750 мм

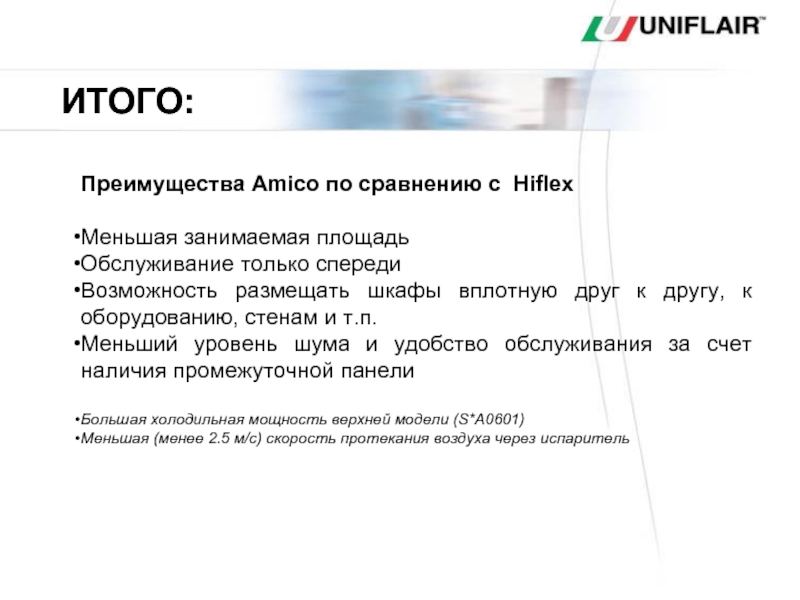

Слайд 16Преимущества Amico по сравнению с Hiflex
Меньшая занимаемая площадь
Обслуживание только спереди
Возможность размещать
шкафы вплотную друг к другу, к оборудованию, стенам и т.п.
Меньший уровень шума и удобство обслуживания за счет наличия промежуточной панели
Большая холодильная мощность верхней модели (S*A0601)
Меньшая (менее 2.5 м/с) скорость протекания воздуха через испаритель
Меньший уровень шума и удобство обслуживания за счет наличия промежуточной панели
Большая холодильная мощность верхней модели (S*A0601)
Меньшая (менее 2.5 м/с) скорость протекания воздуха через испаритель
ИТОГО:
