Представляем Вам материалы из каталога TERMOFOL презентация

линолеум ковер

Теплый пол

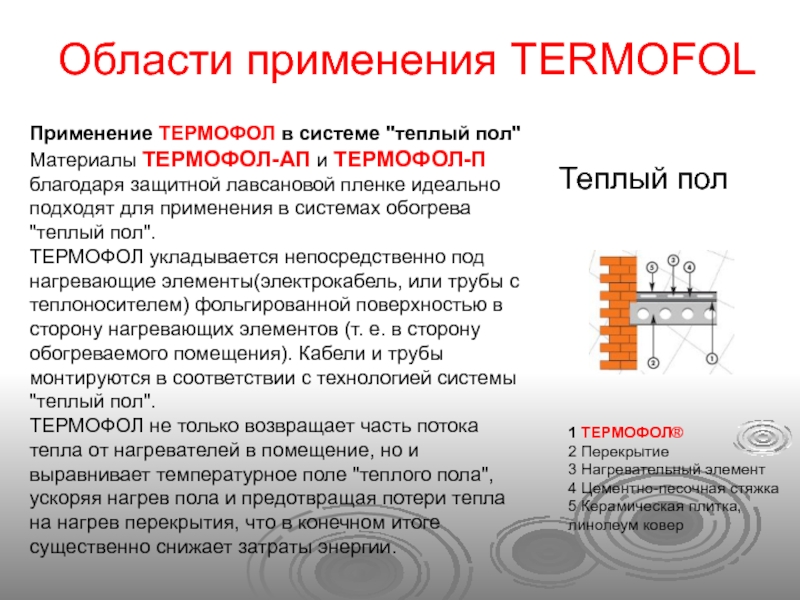

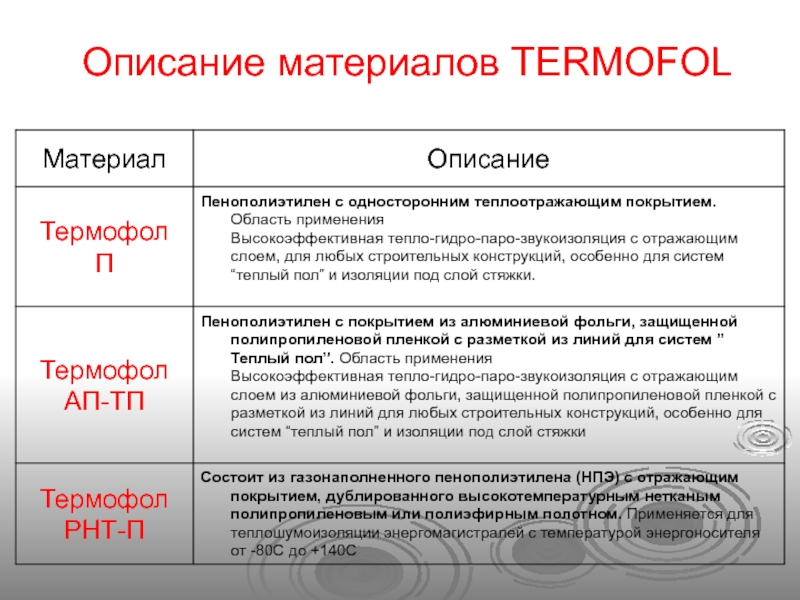

Применение ТЕРМОФОЛ в системе "теплый пол"
Материалы ТЕРМОФОЛ-АП и ТЕРМОФОЛ-П благодаря защитной лавсановой пленке идеально подходят для применения в системах обогрева "теплый пол".
ТЕРМОФОЛ укладывается непосредственно под нагревающие элементы(электрокабель, или трубы с теплоносителем) фольгированной поверхностью в сторону нагревающих элементов (т. е. в сторону обогреваемого помещения). Кабели и трубы монтируются в соответствии с технологией системы "теплый пол".
ТЕРМОФОЛ не только возвращает часть потока тепла от нагревателей в помещение, но и выравнивает температурное поле "теплого пола", ускоряя нагрев пола и предотвращая потери тепла на нагрев перекрытия, что в конечном итоге существенно снижает затраты энергии.

Основные задачи любой кровельной конструкции, защитить здание от осадков и потерь тепла. Отражающая изоляция ТЕРМОФОЛ-П создаёт надежную пароизоляцию с одновременной теплозвукозащитой, защищает от воздействия атмосферных осадков, что позволяет надолго сохранить конструкцию строения и обеспечить комфортные условия проживания.

1 ТЕРМОФОЛ-П 2 Стропило
3 Рейки для укладки черепицы
4 Внутренняя отделка

шумоизоляцию. Пароизоляционный слой материала создаёт надежную гидроизоляцию, защищая составные элементы конструкции от воздействия атмосферных осадков из внешней среды, тем самым предотвращая возникновение спор, грибков и плесени, что значительно продлевает срок эксплуатации строения. Значительно уменьшаются потери тепла, существенно снижаются энергетические расходы, поглощается большая часть звуковых волн от внешних источников.

Стены Одностороннее и Двустороннее фольгирование

1 ТЕРМОФОЛ-П 2 Вентилируемое пространство
3 Внутренняя отделка
4 Рейка

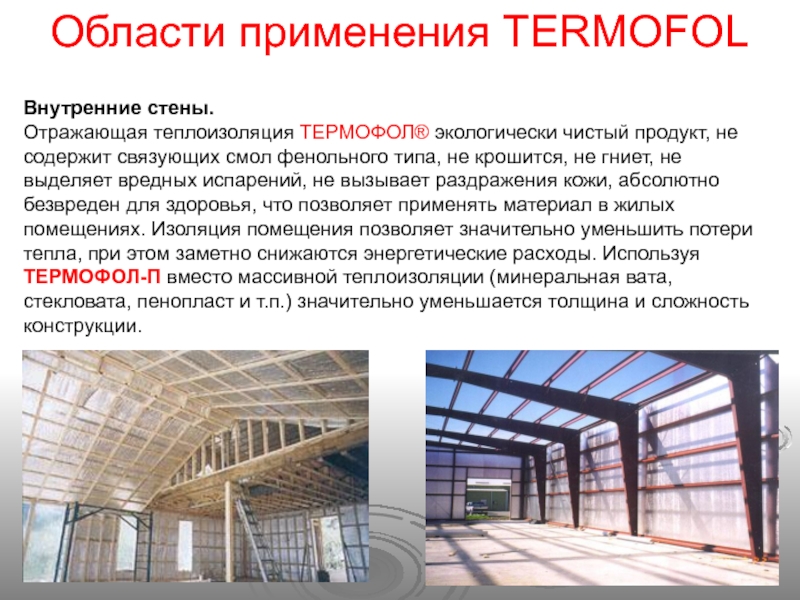

связующих смол фенольного типа, не крошится, не гниет, не выделяет вредных испарений, не вызывает раздражения кожи, абсолютно безвреден для здоровья, что позволяет применять материал в жилых помещениях. Изоляция помещения позволяет значительно уменьшить потери тепла, при этом заметно снижаются энергетические расходы. Используя ТЕРМОФОЛ-П вместо массивной теплоизоляции (минеральная вата, стекловата, пенопласт и т.п.) значительно уменьшается толщина и сложность конструкции.

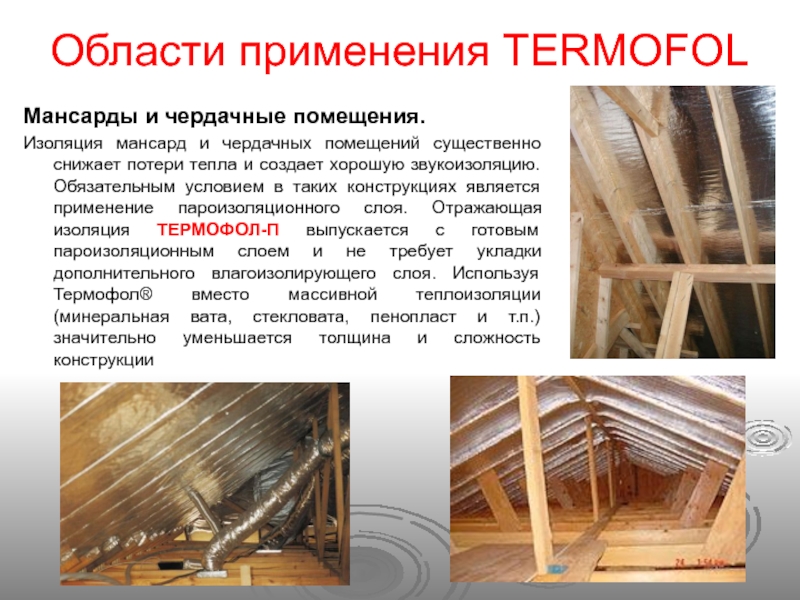

снижает потери тепла и создает хорошую звукоизоляцию. Обязательным условием в таких конструкциях является применение пароизоляционного слоя. Отражающая изоляция ТЕРМОФОЛ-П выпускается с готовым пароизоляционным слоем и не требует укладки дополнительного влагоизолирующего слоя. Используя Термофол® вместо массивной теплоизоляции (минеральная вата, стекловата, пенопласт и т.п.) значительно уменьшается толщина и сложность конструкции

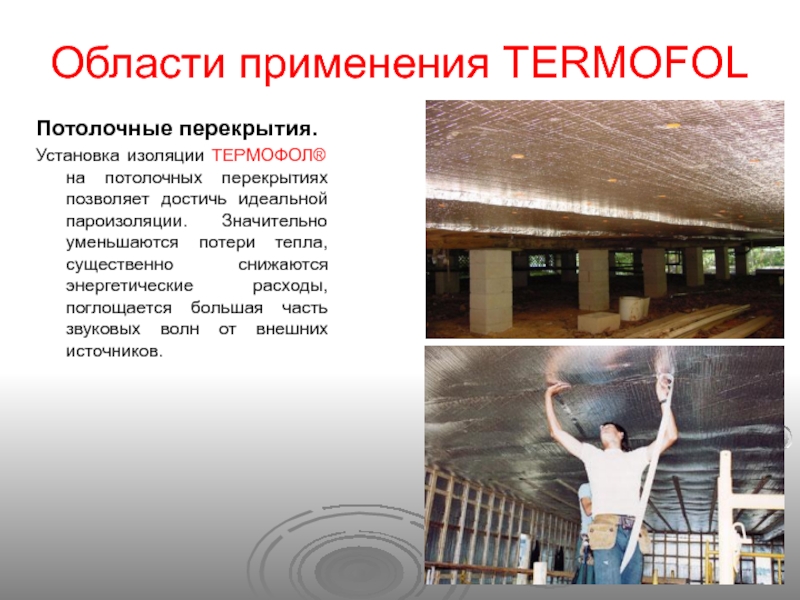

идеальной пароизоляции. Значительно уменьшаются потери тепла, существенно снижаются энергетические расходы, поглощается большая часть звуковых волн от внешних источников.

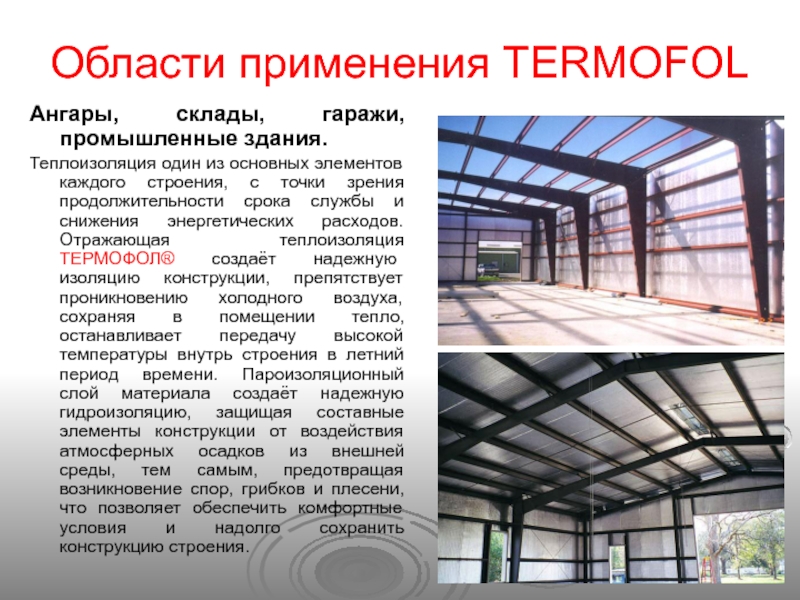

каждого строения, с точки зрения продолжительности срока службы и снижения энергетических расходов. Отражающая теплоизоляция ТЕРМОФОЛ® создаёт надежную изоляцию конструкции, препятствует проникновению холодного воздуха, сохраняя в помещении тепло, останавливает передачу высокой температуры внутрь строения в летний период времени. Пароизоляционный слой материала создаёт надежную гидроизоляцию, защищая составные элементы конструкции от воздействия атмосферных осадков из внешней среды, тем самым, предотвращая возникновение спор, грибков и плесени, что позволяет обеспечить комфортные условия и надолго сохранить конструкцию строения.

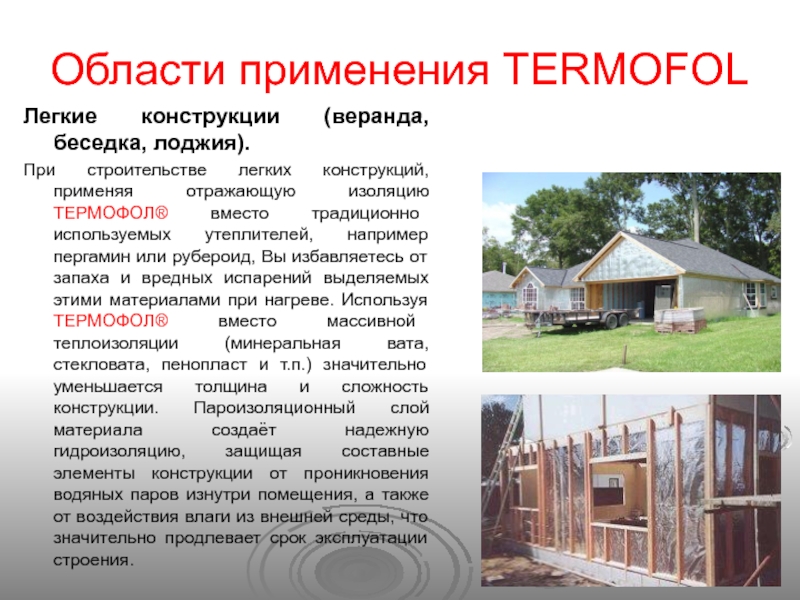

отражающую изоляцию ТЕРМОФОЛ® вместо традиционно используемых утеплителей, например пергамин или рубероид, Вы избавляетесь от запаха и вредных испарений выделяемых этими материалами при нагреве. Используя ТЕРМОФОЛ® вместо массивной теплоизоляции (минеральная вата, стекловата, пенопласт и т.п.) значительно уменьшается толщина и сложность конструкции. Пароизоляционный слой материала создаёт надежную гидроизоляцию, защищая составные элементы конструкции от проникновения водяных паров изнутри помещения, а также от воздействия влаги из внешней среды, что значительно продлевает срок эксплуатации строения.

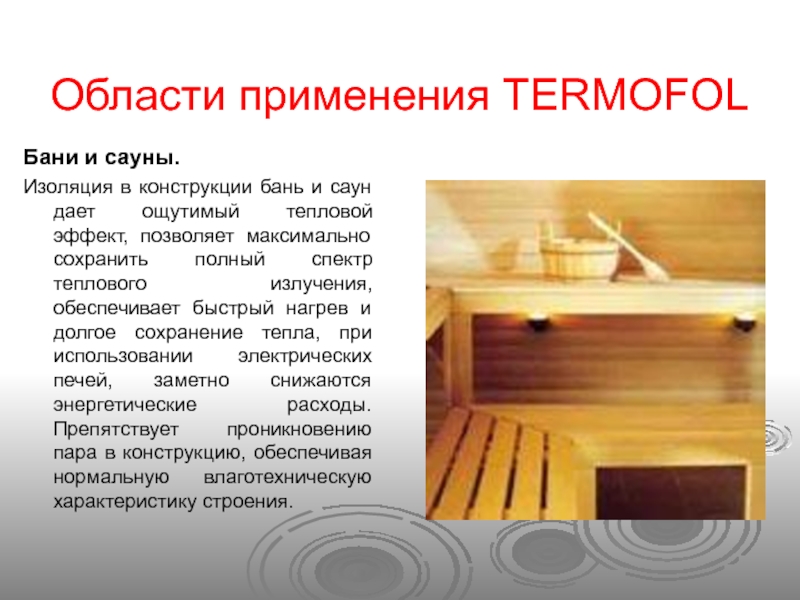

ощутимый тепловой эффект, позволяет максимально сохранить полный спектр теплового излучения, обеспечивает быстрый нагрев и долгое сохранение тепла, при использовании электрических печей, заметно снижаются энергетические расходы. Препятствует проникновению пара в конструкцию, обеспечивая нормальную влаготехническую характеристику строения.

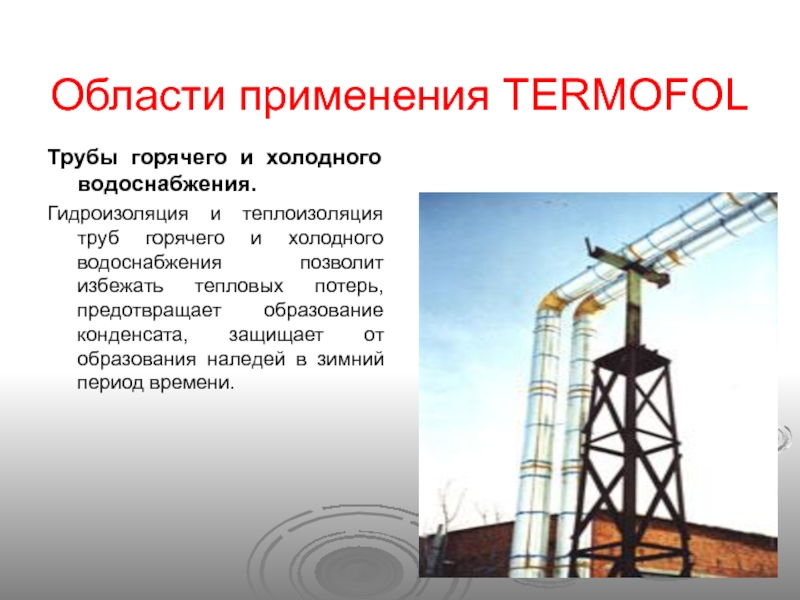

и холодного водоснабжения позволит избежать тепловых потерь, предотвращает образование конденсата, защищает от образования наледей в зимний период времени.

короб избавляет от потерь воздушных потоков идущих по воздуховоду, обеспечивает хорошую шумо и виброизоляцию, выполняет функции пароизоляции, защищая конструкцию от попадания влаги и образования конденсата. Повышается эффективность работы системы до 20%. Существенно снижаются затраты на электроэнергию.

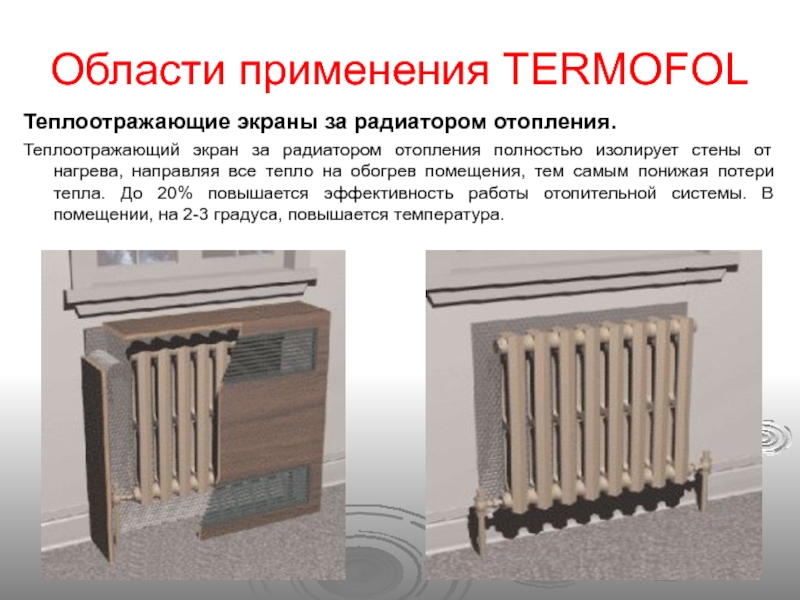

полностью изолирует стены от нагрева, направляя все тепло на обогрев помещения, тем самым понижая потери тепла. До 20% повышается эффективность работы отопительной системы. В помещении, на 2-3 градуса, повышается температура.

20% повышается эффективность работы системы, снижается нагрузка на оборудование, продолжительное время удерживается тепло, заметно снижаются затраты на электроэнергию.

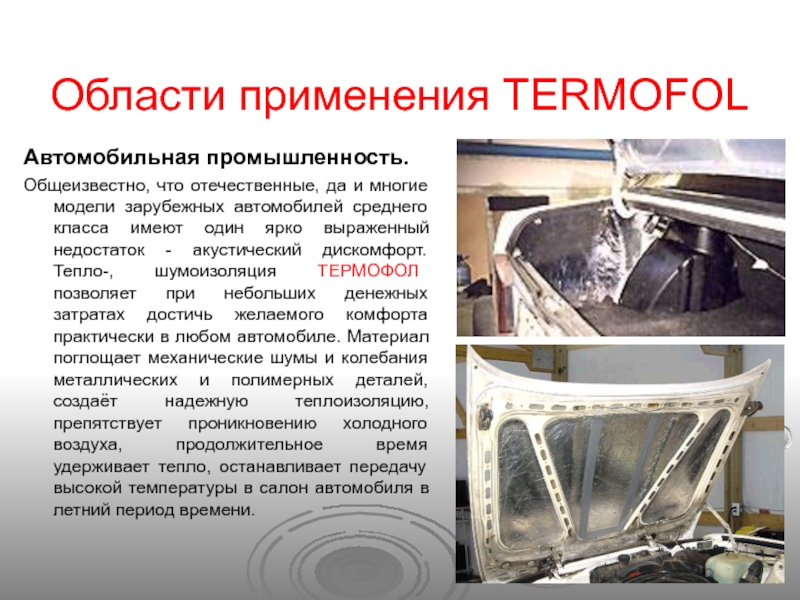

автомобилей среднего класса имеют один ярко выраженный недостаток - акустический дискомфорт. Тепло-, шумоизоляция ТЕРМОФОЛ позволяет при небольших денежных затратах достичь желаемого комфорта практически в любом автомобиле. Материал поглощает механические шумы и колебания металлических и полимерных деталей, создаёт надежную теплоизоляцию, препятствует проникновению холодного воздуха, продолжительное время удерживает тепло, останавливает передачу высокой температуры в салон автомобиля в летний период времени.

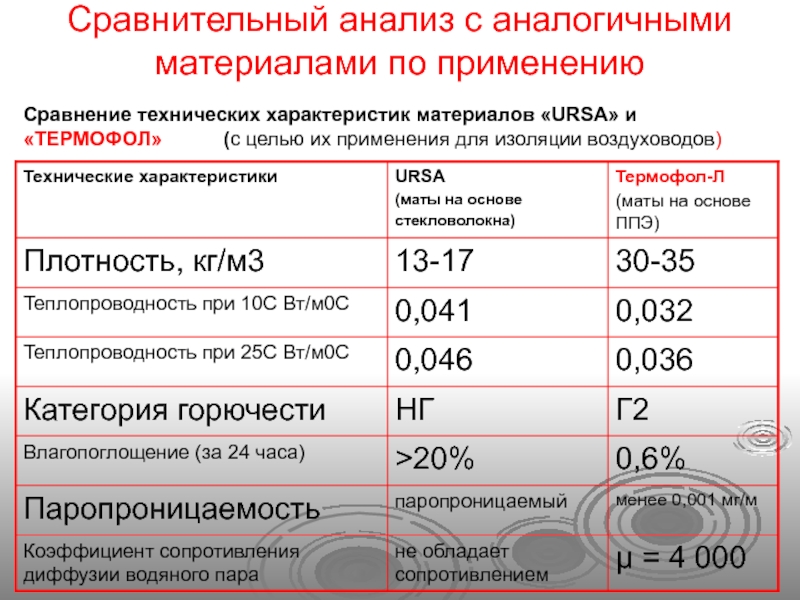

и «ТЕРМОФОЛ» (с целью их применения для изоляции воздуховодов)

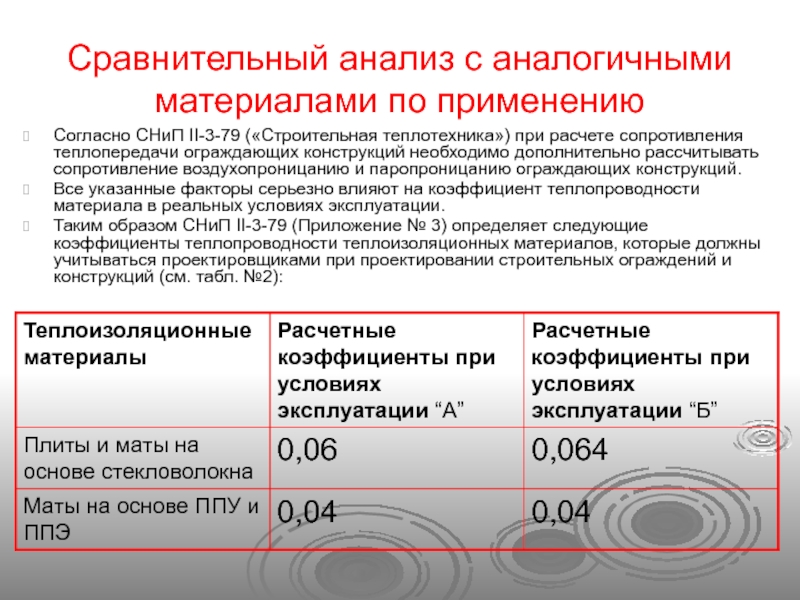

при расчете сопротивления теплопередачи ограждающих конструкций необходимо дополнительно рассчитывать сопротивление воздухопроницанию и паропроницанию ограждающих конструкций.
Все указанные факторы серьезно влияют на коэффициент теплопроводности материала в реальных условиях эксплуатации.
Таким образом СНиП II-3-79 (Приложение № 3) определяет следующие коэффициенты теплопроводности теплоизоляционных материалов, которые должны учитываться проектировщиками при проектировании строительных ограждений и конструкций (см. табл. №2):

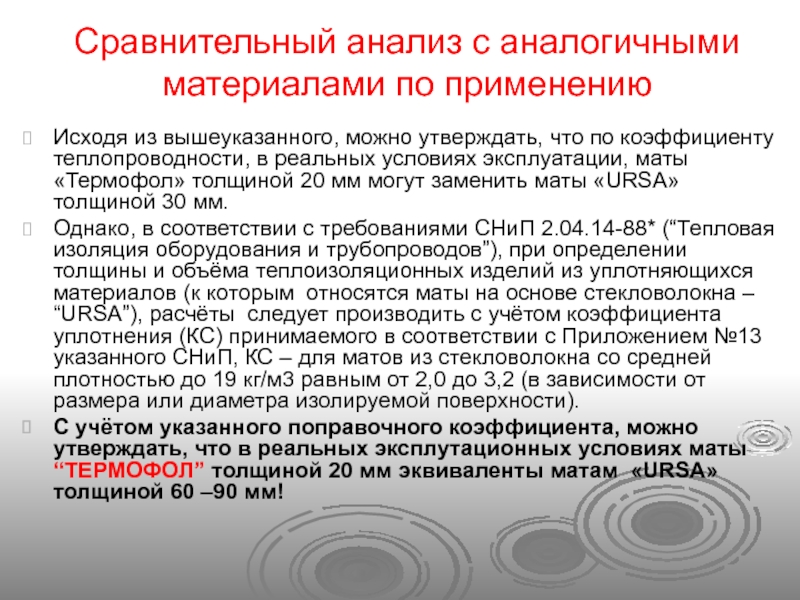

что по коэффициенту теплопроводности, в реальных условиях эксплуатации, маты «Термофол» толщиной 20 мм могут заменить маты «URSA» толщиной 30 мм.
Однако, в соответствии с требованиями СНиП 2.04.14-88* (“Тепловая изоляция оборудования и трубопроводов”), при определении толщины и объёма теплоизоляционных изделий из уплотняющихся материалов (к которым относятся маты на основе стекловолокна – “URSA”), расчёты следует производить с учётом коэффициента уплотнения (КС) принимаемого в соответствии с Приложением №13 указанного СНиП, КС – для матов из стекловолокна со средней плотностью до 19 кг/м3 равным от 2,0 до 3,2 (в зависимости от размера или диаметра изолируемой поверхности).
С учётом указанного поправочного коэффициента, можно утверждать, что в реальных эксплутационных условиях маты “ТЕРМОФОЛ” толщиной 20 мм эквиваленты матам «URSA» толщиной 60 –90 мм!

2 3 4

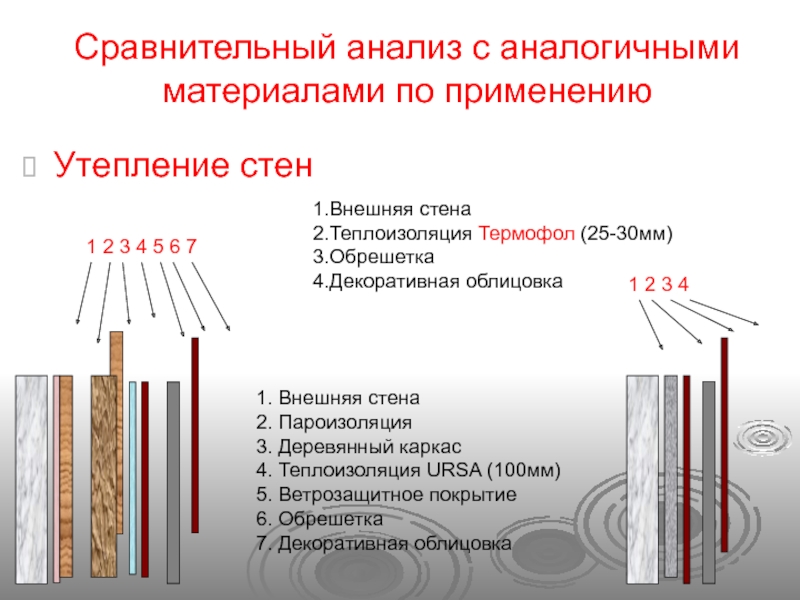

Утепление стен

1 2 3 4 5 6 7

1. Внешняя стена
2. Пароизоляция
3. Деревянный каркас
4. Теплоизоляция URSA (100мм)
5. Ветрозащитное покрытие
6. Обрешетка
7. Декоративная облицовка

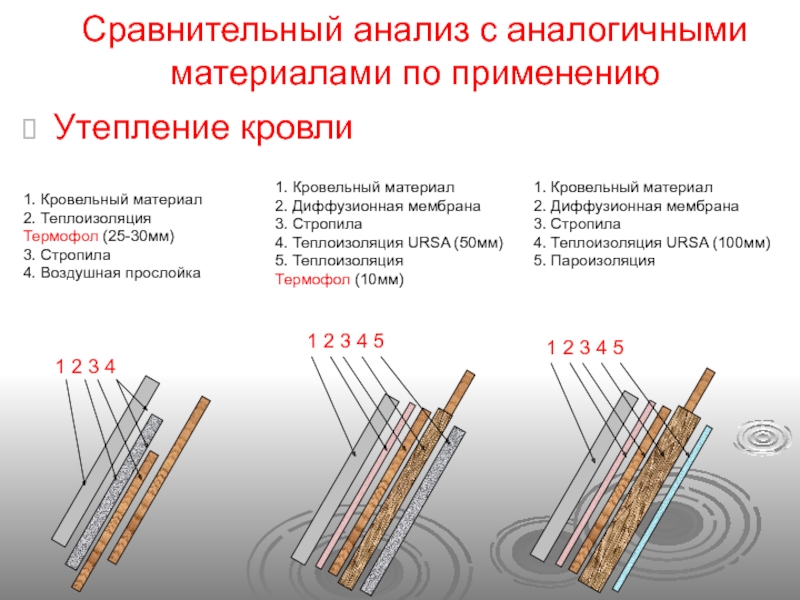

2 3 4 5

1 2 3 4 5

1. Кровельный материал
2. Теплоизоляция
Термофол (25-30мм)
3. Стропила
4. Воздушная прослойка

1. Кровельный материал
2. Диффузионная мембрана
3. Стропила
4. Теплоизоляция URSA (50мм)
5. Теплоизоляция
Термофол (10мм)

1. Кровельный материал
2. Диффузионная мембрана
3. Стропила
4. Теплоизоляция URSA (100мм)
5. Пароизоляция

50 мм
3. Покрытие из AL-фольги
4. Алюминиевый скотч
5. Посадочные шипы.

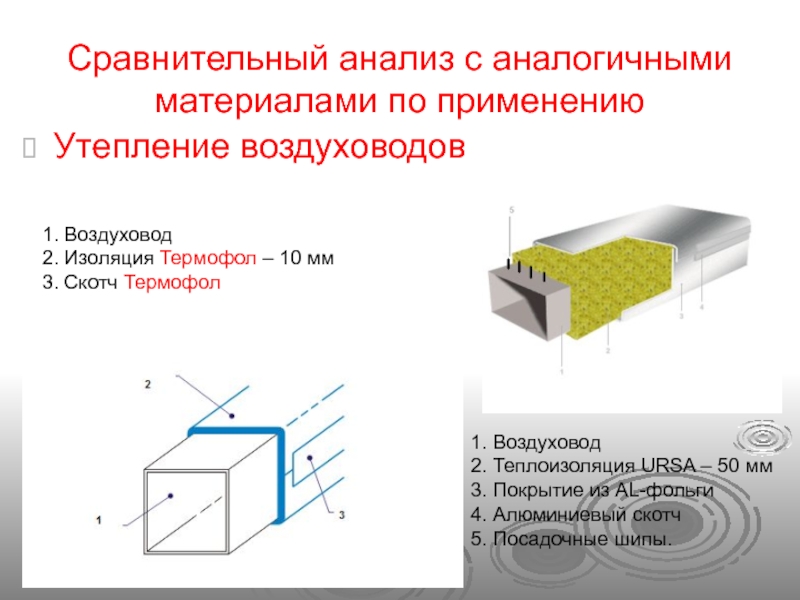

Утепление воздуховодов

1. Воздуховод
2. Изоляция Термофол – 10 мм
3. Скотч Термофол

5

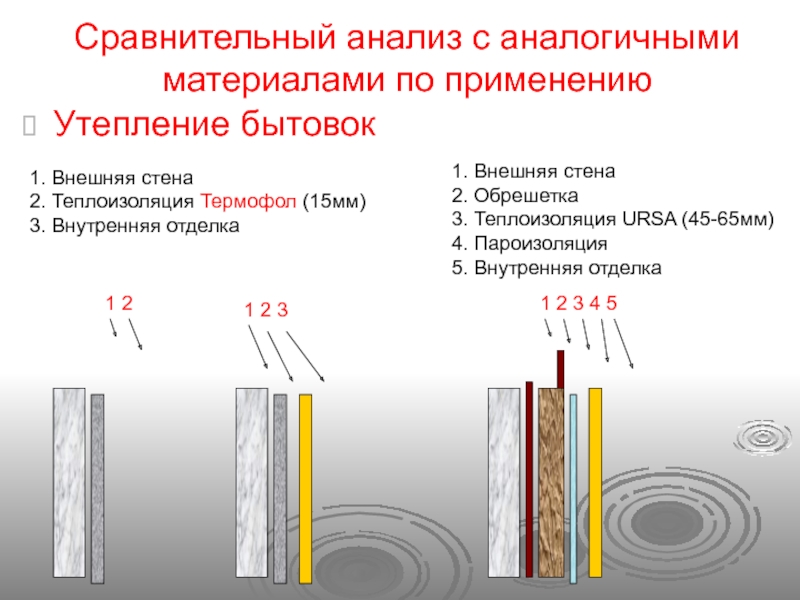

1 2 3

1 2

1. Внешняя стена
2. Теплоизоляция Термофол (15мм)
3. Внутренняя отделка

1. Внешняя стена
2. Обрешетка
3. Теплоизоляция URSA (45-65мм)
4. Пароизоляция
5. Внутренняя отделка

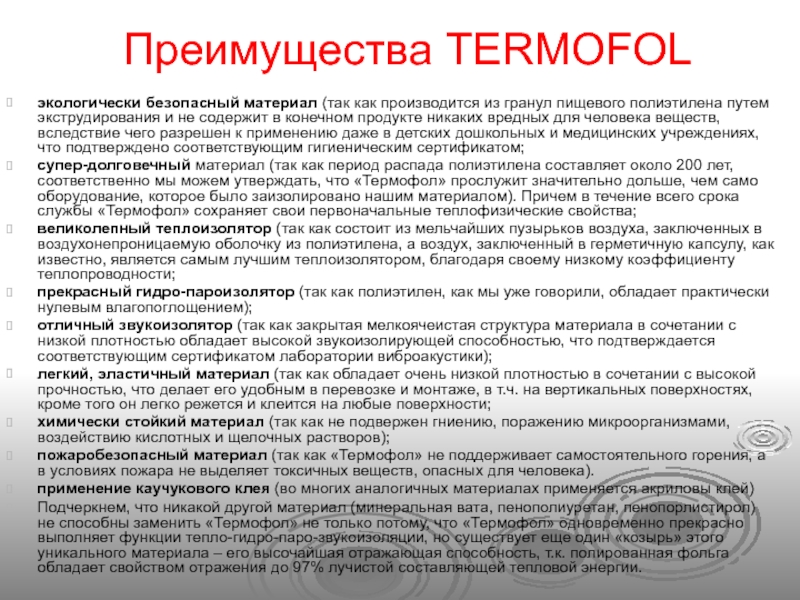

путем экструдирования и не содержит в конечном продукте никаких вредных для человека веществ, вследствие чего разрешен к применению даже в детских дошкольных и медицинских учреждениях, что подтверждено соответствующим гигиеническим сертификатом;
супер-долговечный материал (так как период распада полиэтилена составляет около 200 лет, соответственно мы можем утверждать, что «Термофол» прослужит значительно дольше, чем само оборудование, которое было заизолировано нашим материалом). Причем в течение всего срока службы «Термофол» сохраняет свои первоначальные теплофизические свойства;
великолепный теплоизолятор (так как состоит из мельчайших пузырьков воздуха, заключенных в воздухонепроницаемую оболочку из полиэтилена, а воздух, заключенный в герметичную капсулу, как известно, является самым лучшим теплоизолятором, благодаря своему низкому коэффициенту теплопроводности;
прекрасный гидро-пароизолятор (так как полиэтилен, как мы уже говорили, обладает практически нулевым влагопоглощением);
отличный звукоизолятор (так как закрытая мелкоячеистая структура материала в сочетании с низкой плотностью обладает высокой звукоизолирующей способностью, что подтверждается соответствующим сертификатом лаборатории виброакустики);
легкий, эластичный материал (так как обладает очень низкой плотностью в сочетании с высокой прочностью, что делает его удобным в перевозке и монтаже, в т.ч. на вертикальных поверхностях, кроме того он легко режется и клеится на любые поверхности;
химически стойкий материал (так как не подвержен гниению, поражению микроорганизмами, воздействию кислотных и щелочных растворов);
пожаробезопасный материал (так как «Термофол» не поддерживает самостоятельного горения, а в условиях пожара не выделяет токсичных веществ, опасных для человека).
применение каучукового клея (во многих аналогичных материалах применяется акриловы клей)
Подчеркнем, что никакой другой материал (минеральная вата, пенополиуретан, пенопорлистирол) не способны заменить «Термофол» не только потому, что «Термофол» одновременно прекрасно выполняет функции тепло-гидро-паро-звукоизоляции, но существует еще один «козырь» этого уникального материала – его высочайшая отражающая способность, т.к. полированная фольга обладает свойством отражения до 97% лучистой составляющей тепловой энергии.

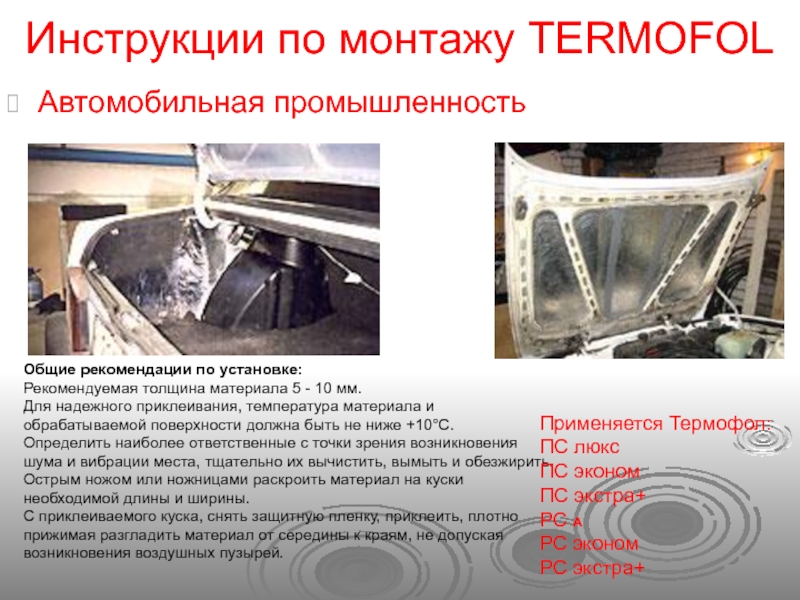

5 - 10 мм.
Для надежного приклеивания, температура материала и обрабатываемой поверхности должна быть не ниже +10°С.
Определить наиболее ответственные с точки зрения возникновения шума и вибрации места, тщательно их вычистить, вымыть и обезжирить.
Острым ножом или ножницами раскроить материал на куски необходимой длины и ширины.
С приклеиваемого куска, снять защитную пленку, приклеить, плотно прижимая разгладить материал от середины к краям, не допуская возникновения воздушных пузырей.

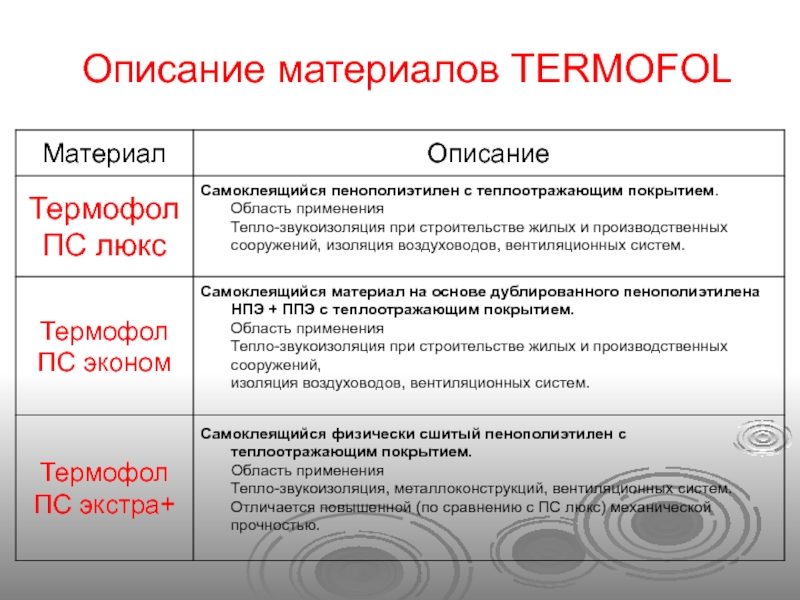

Применяется Термофол:
ПС люкс
ПС эконом
ПС экстра+

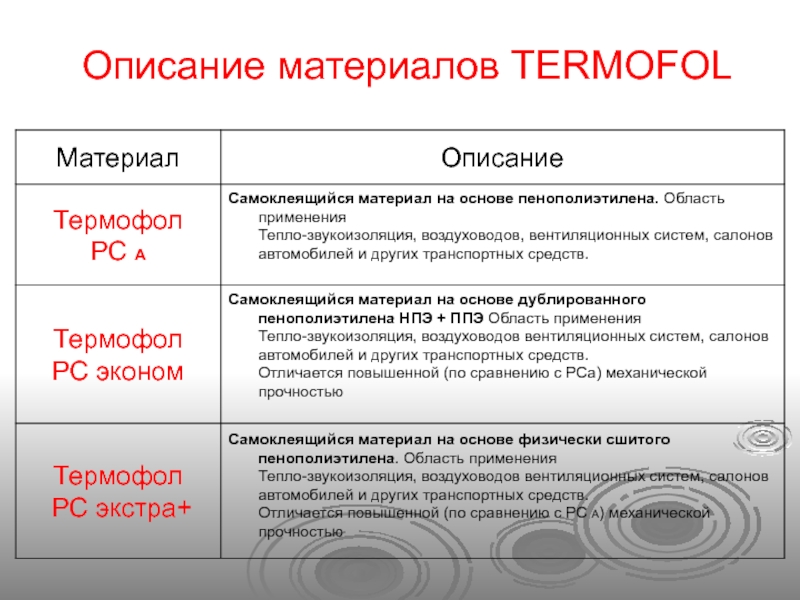

РС А
РС эконом
РС экстра+

Толщину изоляции подбирают исходя из условий эксплуатации строения.
Материал крепится на основании конструкции по всей поверхности, без перерывов.
Отражающий слой должен быть обращен наружу.
Между облицовочным покрытием и отражающим слоем предусмотреть наличие воздушного зазора 15-20мм, для циркуляции воздуха, вывода конденсата и достижения максимального эффекта отражения теплового потока.
Соединение отдельных полотен проводится "встык" с проклеиванием швов скотчем. Крепление производится при помощи строительного степлера или гвоздями через деревянную рейку с интервалом 150-200мм.

1.Основание
строения
2.Теплоизоляци
Термофол
3.Облицовка

Применяется Термофол:
П
ФТ-СК
АЛФ-СК

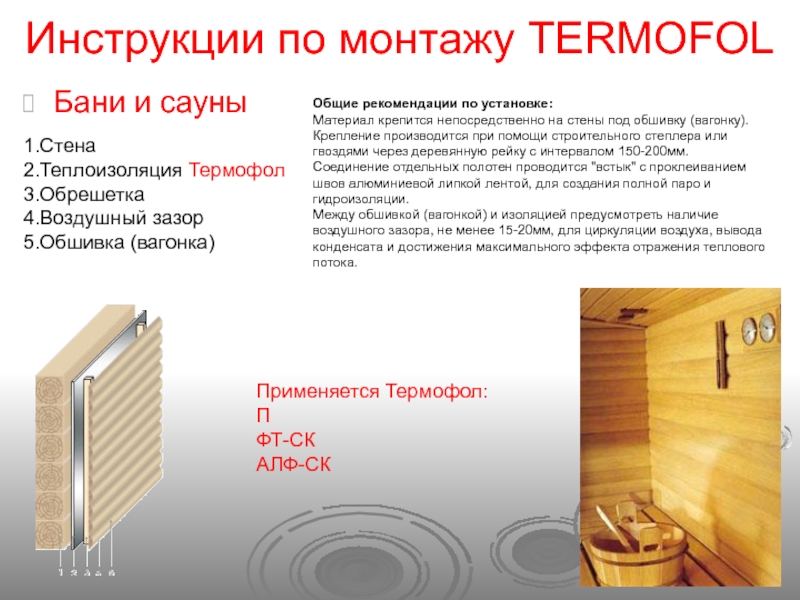

непосредственно на стены под обшивку (вагонку).
Крепление производится при помощи строительного степлера или гвоздями через деревянную рейку с интервалом 150-200мм.
Соединение отдельных полотен проводится "встык" с проклеиванием швов алюминиевой липкой лентой, для создания полной паро и гидроизоляции.
Между обшивкой (вагонкой) и изоляцией предусмотреть наличие воздушного зазора, не менее 15-20мм, для циркуляции воздуха, вывода конденсата и достижения максимального эффекта отражения теплового потока.

1.Стена
2.Теплоизоляция Термофол
3.Обрешетка
4.Воздушный зазор
5.Обшивка (вагонка)

Применяется Термофол:
П
ФТ-СК
АЛФ-СК

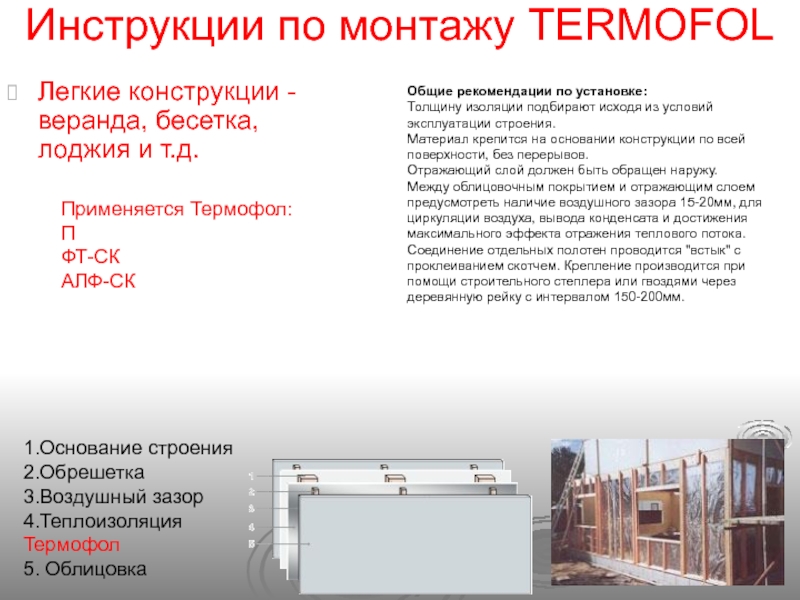

рекомендации по установке:
Толщину изоляции подбирают исходя из условий эксплуатации строения.
Материал крепится на основании конструкции по всей поверхности, без перерывов.
Отражающий слой должен быть обращен наружу.
Между облицовочным покрытием и отражающим слоем предусмотреть наличие воздушного зазора 15-20мм, для циркуляции воздуха, вывода конденсата и достижения максимального эффекта отражения теплового потока.
Соединение отдельных полотен проводится "встык" с проклеиванием скотчем. Крепление производится при помощи строительного степлера или гвоздями через деревянную рейку с интервалом 150-200мм.

1.Основание строения
2.Обрешетка
3.Воздушный зазор
4.Теплоизоляция
Термофол
5. Облицовка

Применяется Термофол:
П
ФТ-СК
АЛФ-СК

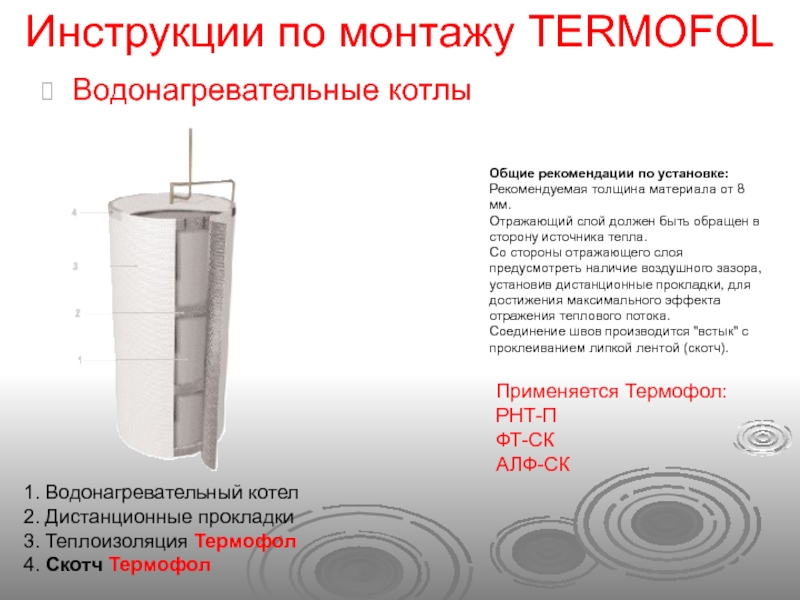

от 8 мм.
Отражающий слой должен быть обращен в сторону источника тепла.
Со стороны отражающего слоя предусмотреть наличие воздушного зазора, установив дистанционные прокладки, для достижения максимального эффекта отражения теплового потока.
Соединение швов производится "встык" с проклеиванием липкой лентой (скотч).

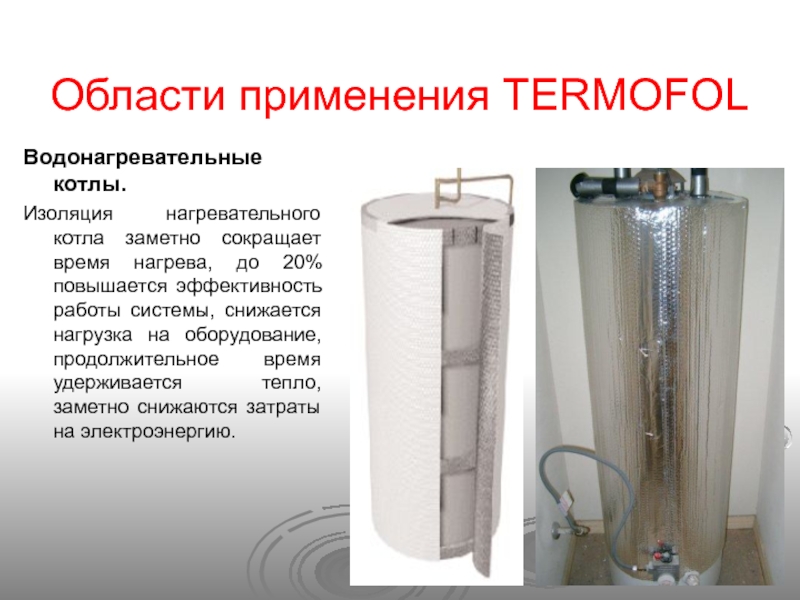

1. Водонагревательный котел
2. Дистанционные прокладки
3. Теплоизоляция Термофол
4. Скотч Термофол

Применяется Термофол:
РНТ-П
ФТ-СК
АЛФ-СК

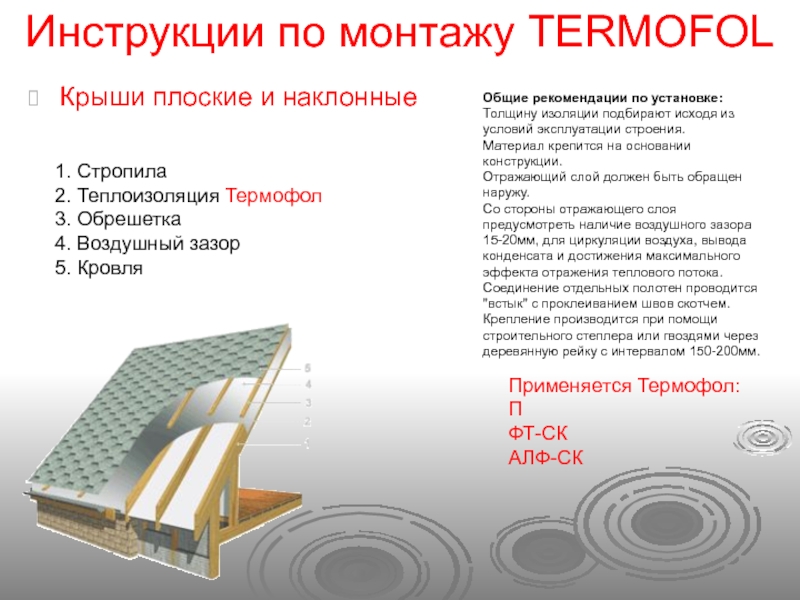

изоляции подбирают исходя из условий эксплуатации строения.
Материал крепится на основании конструкции.
Отражающий слой должен быть обращен наружу.
Со стороны отражающего слоя предусмотреть наличие воздушного зазора 15-20мм, для циркуляции воздуха, вывода конденсата и достижения максимального эффекта отражения теплового потока.
Соединение отдельных полотен проводится "встык" с проклеиванием швов скотчем. Крепление производится при помощи строительного степлера или гвоздями через деревянную рейку с интервалом 150-200мм.

1. Стропила
2. Теплоизоляция Термофол
3. Обрешетка
4. Воздушный зазор
5. Кровля

Применяется Термофол:
П
ФТ-СК
АЛФ-СК

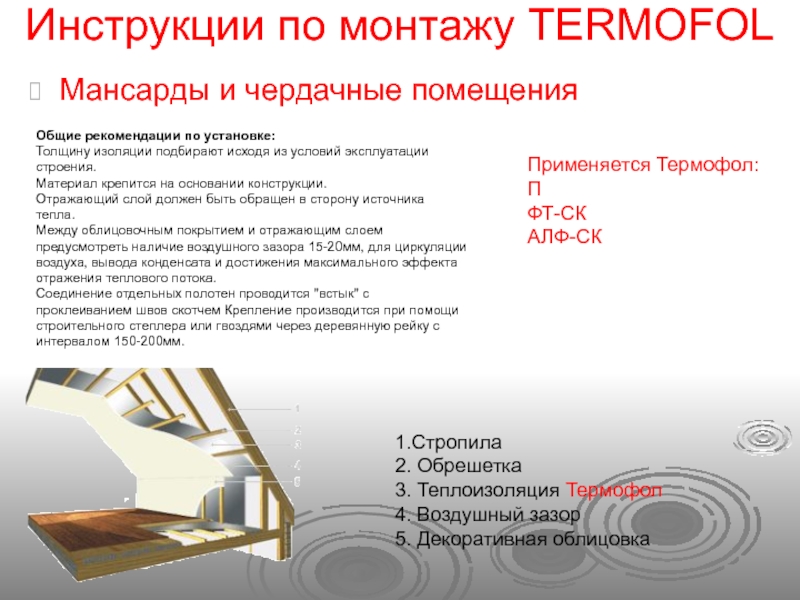

изоляции подбирают исходя из условий эксплуатации строения.
Материал крепится на основании конструкции.
Отражающий слой должен быть обращен в сторону источника тепла.
Между облицовочным покрытием и отражающим слоем предусмотреть наличие воздушного зазора 15-20мм, для циркуляции воздуха, вывода конденсата и достижения максимального эффекта отражения теплового потока.
Соединение отдельных полотен проводится "встык" с проклеиванием швов скотчем Крепление производится при помощи строительного степлера или гвоздями через деревянную рейку с интервалом 150-200мм.

1.Стропила
2. Обрешетка
3. Теплоизоляция Термофол
4. Воздушный зазор
5. Декоративная облицовка

Применяется Термофол:
П
ФТ-СК
АЛФ-СК

примыканий.

Самоклеящиеся ленты Термофол являются надежным решением проблем, связанных с тепло-, гидро-, пароизоляцией монтажных швов, стыков, узлов соединений и примыканий в различных строительных конструкциях – оконных и дверных блоках, изделий из металла, бетона, дерева, пластика и т.д. Пароизоляционный слой материала создаёт надежную гидроизоляцию, тем самым, предотвращая возникновение спор, грибков и плесени, что значительно продлевает срок эксплуатации конструкции. Значительно уменьшаются потери тепла, существенно снижаются энергетические расходы. Адгезионный слой упрощает крепление ленты, делая монтаж простым и легким, при этом обеспечивается надежное крепление ленты на всех видах строительных материалов.

1. Лента Термофол
2. Монтажная пена
3. Паропроницаемая гидроизоляция

Применяется Термофол:
РС А
РС эконом
РС экстра+
ФТ-СК
АЛФ-СК

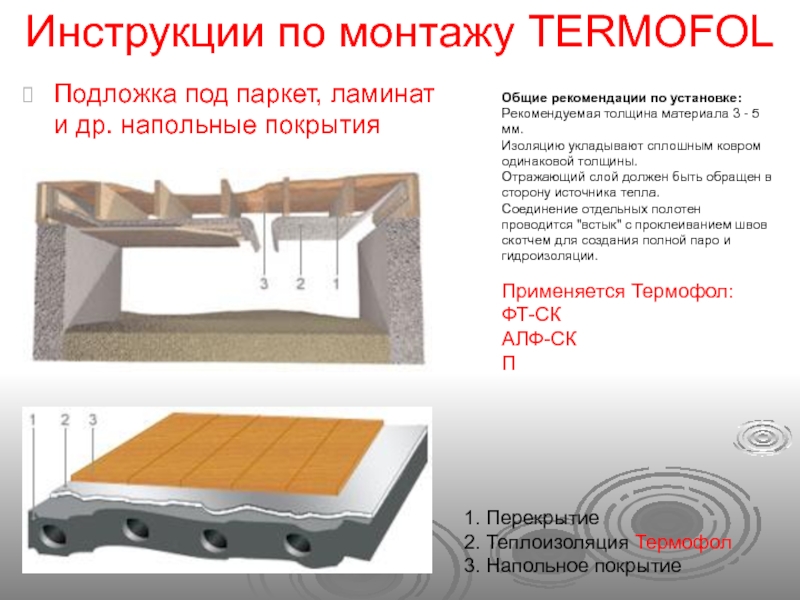

рекомендации по установке:
Рекомендуемая толщина материала 3 - 5 мм.
Изоляцию укладывают сплошным ковром одинаковой толщины.
Отражающий слой должен быть обращен в сторону источника тепла.
Соединение отдельных полотен проводится "встык" с проклеиванием швов скотчем для создания полной паро и гидроизоляции.

1. Перекрытие
2. Теплоизоляция Термофол
3. Напольное покрытие

Применяется Термофол:
ФТ-СК
АЛФ-СК
П

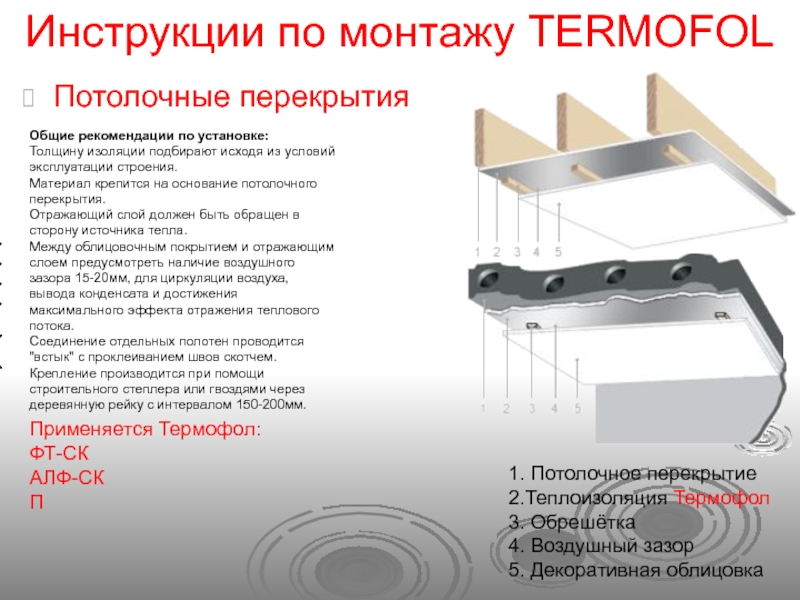

исходя из условий эксплуатации строения.
Материал крепится на основание потолочного перекрытия.
Отражающий слой должен быть обращен в сторону источника тепла.
Между облицовочным покрытием и отражающим слоем предусмотреть наличие воздушного зазора 15-20мм, для циркуляции воздуха, вывода конденсата и достижения максимального эффекта отражения теплового потока.
Соединение отдельных полотен проводится "встык" с проклеиванием швов скотчем. Крепление производится при помощи строительного степлера или гвоздями через деревянную рейку с интервалом 150-200мм.

1. Потолочное перекрытие
2.Теплоизоляция Термофол
3. Обрешётка
4. Воздушный зазор
5. Декоративная облицовка

Применяется Термофол:
ФТ-СК
АЛФ-СК
П

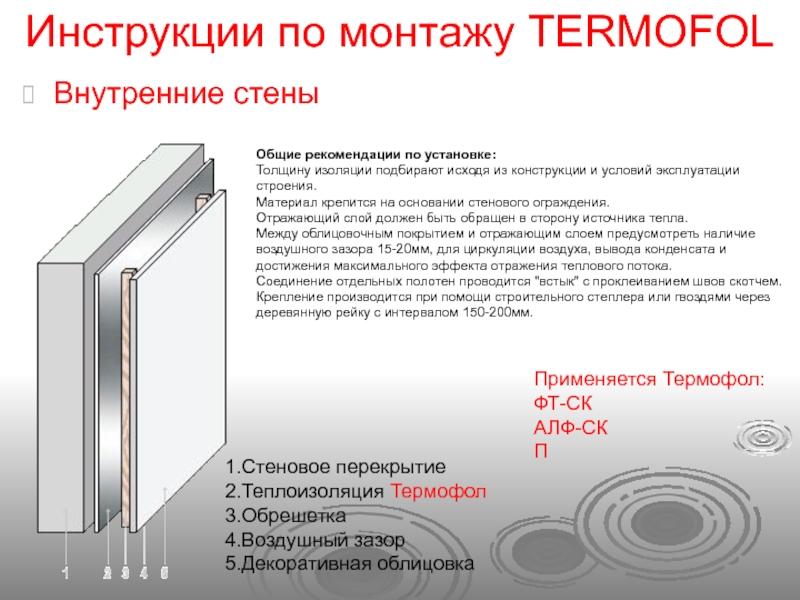

исходя из конструкции и условий эксплуатации строения.
Материал крепится на основании стенового ограждения.
Отражающий слой должен быть обращен в сторону источника тепла.
Между облицовочным покрытием и отражающим слоем предусмотреть наличие воздушного зазора 15-20мм, для циркуляции воздуха, вывода конденсата и достижения максимального эффекта отражения теплового потока.
Соединение отдельных полотен проводится "встык" с проклеиванием швов скотчем. Крепление производится при помощи строительного степлера или гвоздями через деревянную рейку с интервалом 150-200мм.

1.Стеновое перекрытие
2.Теплоизоляция Термофол
3.Обрешетка
4.Воздушный зазор
5.Декоративная облицовка

Применяется Термофол:
ФТ-СК
АЛФ-СК
П

Рекомендуемая толщина изоляции 3 - 5 мм.
Отражающий слой должен быть обращен в сторону источника тепла.
При использовании отражающей изоляции Термофол без липкого слоя, крепление производится при помощи строительного степлера или гвоздями через деревянную рейку с интервалом 150-200мм.
При использовании отражающей теплоизоляции Термофол с липким слоем материал приклеивается непосредственно на стену.

Применяется Термофол:
ПС люкс
П

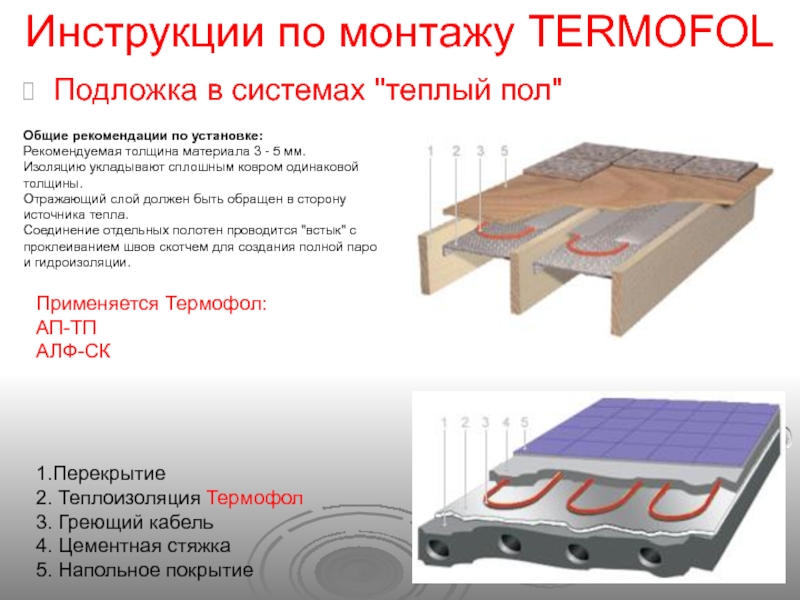

Рекомендуемая толщина материала 3 - 5 мм.
Изоляцию укладывают сплошным ковром одинаковой толщины.
Отражающий слой должен быть обращен в сторону источника тепла.
Соединение отдельных полотен проводится "встык" с проклеиванием швов скотчем для создания полной паро и гидроизоляции.

1.Перекрытие
2. Теплоизоляция Термофол
3. Греющий кабель
4. Цементная стяжка
5. Напольное покрытие

Применяется Термофол:
АП-ТП
АЛФ-СК

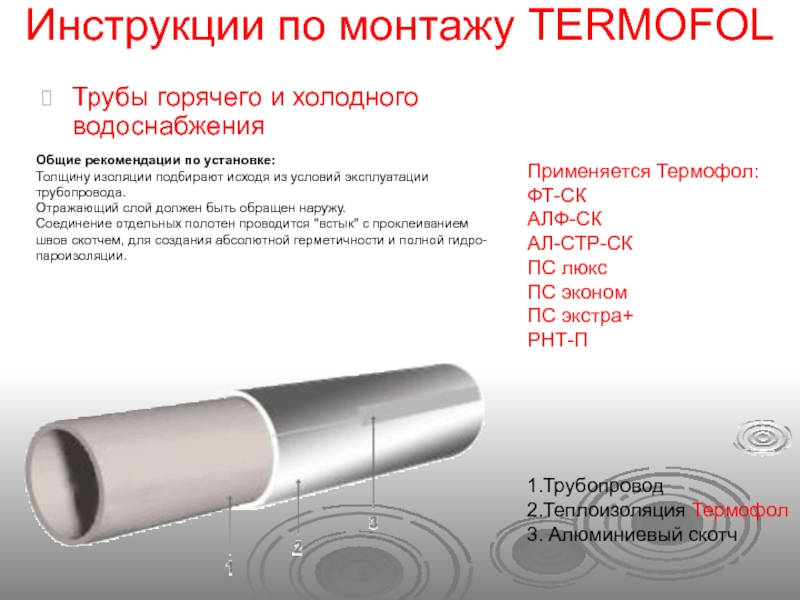

Толщину изоляции подбирают исходя из условий эксплуатации трубопровода.
Отражающий слой должен быть обращен наружу.
Соединение отдельных полотен проводится "встык" с проклеиванием швов скотчем, для создания абсолютной герметичности и полной гидро-пароизоляции.

1.Трубопровод
2.Теплоизоляция Термофол
3. Алюминиевый скотч

Применяется Термофол:
ФТ-СК
АЛФ-СК
АЛ-СТР-СК
ПС люкс
ПС эконом
ПС экстра+
РНТ-П

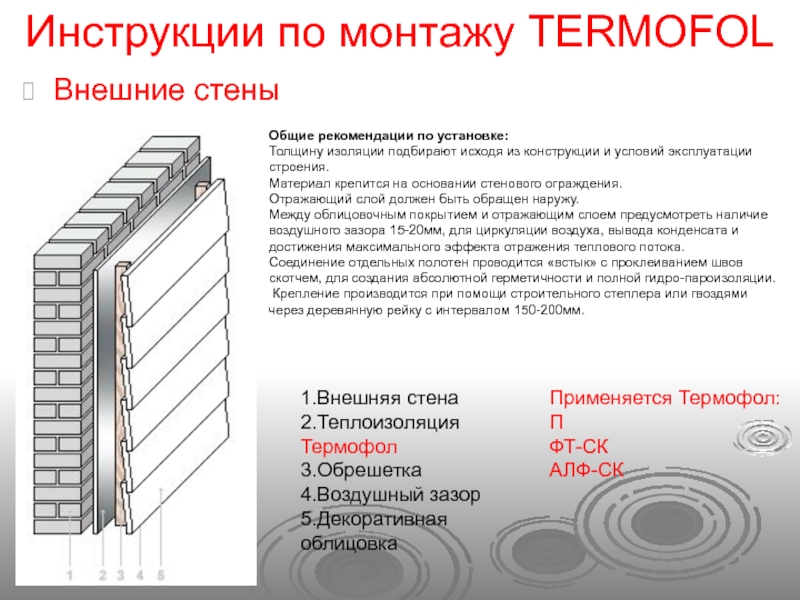

исходя из конструкции и условий эксплуатации строения.
Материал крепится на основании стенового ограждения.
Отражающий слой должен быть обращен наружу.
Между облицовочным покрытием и отражающим слоем предусмотреть наличие воздушного зазора 15-20мм, для циркуляции воздуха, вывода конденсата и достижения максимального эффекта отражения теплового потока.
Соединение отдельных полотен проводится «встык» с проклеиванием швов скотчем, для создания абсолютной герметичности и полной гидро-пароизоляции.
Крепление производится при помощи строительного степлера или гвоздями через деревянную рейку с интервалом 150-200мм.

1.Внешняя стена
2.Теплоизоляция Термофол
3.Обрешетка
4.Воздушный зазор
5.Декоративная облицовка

Применяется Термофол:
П
ФТ-СК
АЛФ-СК
