Правила и методы построения принципиальных электрических схем САУ презентация
Содержание
- 1. Правила и методы построения принципиальных электрических схем САУ
- 2. Электрическая схема показывает взаимодействие всех элементов автоматики
- 3. ПРАВИЛА ИЗОБРАЖЕНИЯ СХЕМ СХЕМА САУ 1. ВЫЧЕРЧИВАЮТ БЕЗ
- 4. ОБОЗНАЧЕНИЯ ЭЛЕМЕНТОВ НА СХЕМЕ Кнопка с самовозвратом
- 5. МЕТОДЫ ПОСТРОЕНИЯ ПРИ ПОСТРОЕНИИ ИСПОЛЬЗУЮТ ДВА МЕТОДА
- 6. ОСНОВНЫЕ ПОЛОЖЕНИЯ АЛГЕБРЫ ЛОГИКИ 1. ЛЮБОЙ ЭЛЕМЕНТ
- 7. ОСНОВНЫЕ ПОЛОЖЕНИЯ АЛГЕБРЫ ЛОГИКИ 4. ЗАКОНЫ БУЛЕВОЙ
- 8. ПОСЛЕДОВАТЕЛЬНОСТЬ ПОСТРОЕНИЯ МАТЕМАТИЧЕСКИМ МЕТОДОМ 1. Анализ всех
- 9. ПРИМЕР ДЛЯ РЕВЕРСИВНОГО ДВИГАТЕЛЯ Дано: Кожух поднимается,
- 10. ПРИМЕР ДЛЯ РЕВЕРСИВНОГО ДВИГАТЕЛЯ УСЛОВНАЯ СХЕМА (+)
- 11. ПОСЛЕДОВАТЕЛЬНОСТЬ ПОСТРОЕНИЯ ПРАКТИЧЕСКИМ МЕТОДОМ 1. Составить конструктивную
- 12. ПРИМЕР ДЛЯ МОЕЧНОЙ МАШИНЫ КМ1 КМ2
- 13. ПРИМЕР ДЛЯ МОЕЧНОЙ МАШИНЫ Цепи питания
- 14. ПРИМЕР ДЛЯ МОЕЧНОЙ МАШИНЫ пуск САУ
- 15. ОЦЕНКА НАДЕЖНОСТИ САУ Допущения: ВБР элементов САУ
- 16. УКРУПНЕННЫЙ РАСЧЕТ НАДЕЖНОСТИ САУ Кнопка SB 2 0,06 0,12 Элемент САУ обозн.

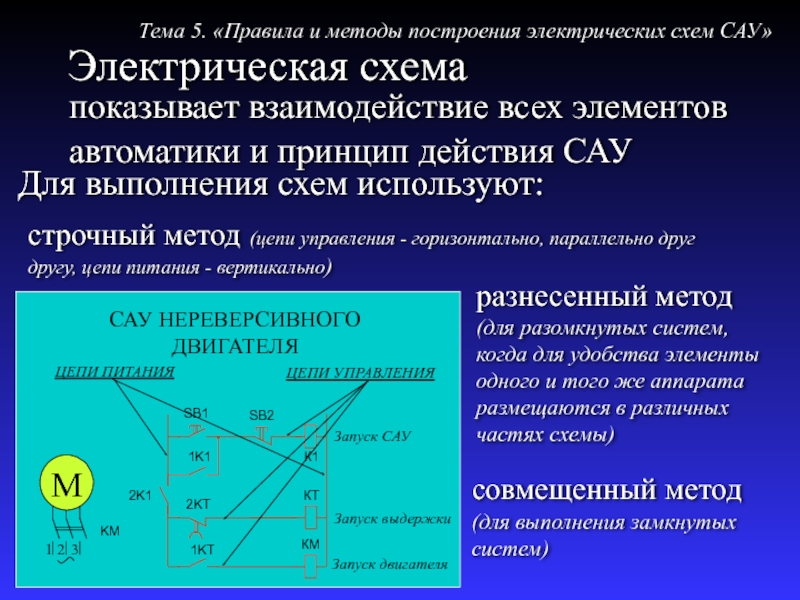

Слайд 2Электрическая схема
показывает взаимодействие всех элементов автоматики и принцип действия САУ
Для выполнения
схем используют:
строчный метод (цепи управления - горизонтально, параллельно друг другу, цепи питания - вертикально)
САУ НЕРЕВЕРСИВНОГО ДВИГАТЕЛЯ
Запуск САУ
Запуск двигателя
Запуск выдержки
ЦЕПИ ПИТАНИЯ
ЦЕПИ УПРАВЛЕНИЯ
разнесенный метод (для разомкнутых систем, когда для удобства элементы одного и того же аппарата размещаются в различных частях схемы)
совмещенный метод (для выполнения замкнутых систем)
Тема 5. «Правила и методы построения электрических схем САУ»

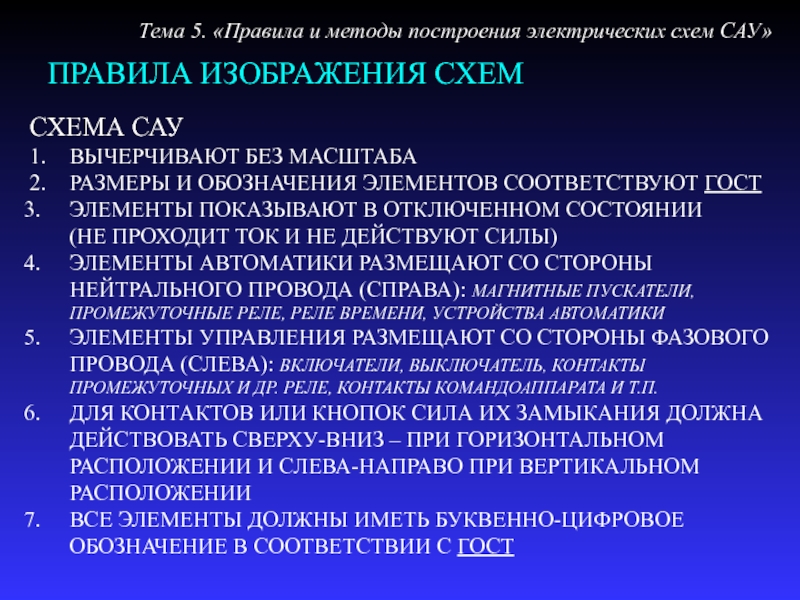

Слайд 3ПРАВИЛА ИЗОБРАЖЕНИЯ СХЕМ
СХЕМА САУ
1. ВЫЧЕРЧИВАЮТ БЕЗ МАСШТАБА
2. РАЗМЕРЫ И ОБОЗНАЧЕНИЯ ЭЛЕМЕНТОВ СООТВЕТСТВУЮТ ГОСТ
ЭЛЕМЕНТЫ
ПОКАЗЫВАЮТ В ОТКЛЮЧЕННОМ СОСТОЯНИИ
(НЕ ПРОХОДИТ ТОК И НЕ ДЕЙСТВУЮТ СИЛЫ)
ЭЛЕМЕНТЫ АВТОМАТИКИ РАЗМЕЩАЮТ СО СТОРОНЫ НЕЙТРАЛЬНОГО ПРОВОДА (СПРАВА): МАГНИТНЫЕ ПУСКАТЕЛИ, ПРОМЕЖУТОЧНЫЕ РЕЛЕ, РЕЛЕ ВРЕМЕНИ, УСТРОЙСТВА АВТОМАТИКИ
ЭЛЕМЕНТЫ УПРАВЛЕНИЯ РАЗМЕЩАЮТ СО СТОРОНЫ ФАЗОВОГО ПРОВОДА (СЛЕВА): ВКЛЮЧАТЕЛИ, ВЫКЛЮЧАТЕЛЬ, КОНТАКТЫ ПРОМЕЖУТОЧНЫХ И ДР. РЕЛЕ, КОНТАКТЫ КОМАНДОАППАРАТА И Т.П.
ДЛЯ КОНТАКТОВ ИЛИ КНОПОК СИЛА ИХ ЗАМЫКАНИЯ ДОЛЖНА ДЕЙСТВОВАТЬ СВЕРХУ-ВНИЗ – ПРИ ГОРИЗОНТАЛЬНОМ РАСПОЛОЖЕНИИ И СЛЕВА-НАПРАВО ПРИ ВЕРТИКАЛЬНОМ РАСПОЛОЖЕНИИ
ВСЕ ЭЛЕМЕНТЫ ДОЛЖНЫ ИМЕТЬ БУКВЕННО-ЦИФРОВОЕ ОБОЗНАЧЕНИЕ В СООТВЕТСТВИИ С ГОСТ
ЭЛЕМЕНТЫ АВТОМАТИКИ РАЗМЕЩАЮТ СО СТОРОНЫ НЕЙТРАЛЬНОГО ПРОВОДА (СПРАВА): МАГНИТНЫЕ ПУСКАТЕЛИ, ПРОМЕЖУТОЧНЫЕ РЕЛЕ, РЕЛЕ ВРЕМЕНИ, УСТРОЙСТВА АВТОМАТИКИ
ЭЛЕМЕНТЫ УПРАВЛЕНИЯ РАЗМЕЩАЮТ СО СТОРОНЫ ФАЗОВОГО ПРОВОДА (СЛЕВА): ВКЛЮЧАТЕЛИ, ВЫКЛЮЧАТЕЛЬ, КОНТАКТЫ ПРОМЕЖУТОЧНЫХ И ДР. РЕЛЕ, КОНТАКТЫ КОМАНДОАППАРАТА И Т.П.
ДЛЯ КОНТАКТОВ ИЛИ КНОПОК СИЛА ИХ ЗАМЫКАНИЯ ДОЛЖНА ДЕЙСТВОВАТЬ СВЕРХУ-ВНИЗ – ПРИ ГОРИЗОНТАЛЬНОМ РАСПОЛОЖЕНИИ И СЛЕВА-НАПРАВО ПРИ ВЕРТИКАЛЬНОМ РАСПОЛОЖЕНИИ
ВСЕ ЭЛЕМЕНТЫ ДОЛЖНЫ ИМЕТЬ БУКВЕННО-ЦИФРОВОЕ ОБОЗНАЧЕНИЕ В СООТВЕТСТВИИ С ГОСТ
Тема 5. «Правила и методы построения электрических схем САУ»

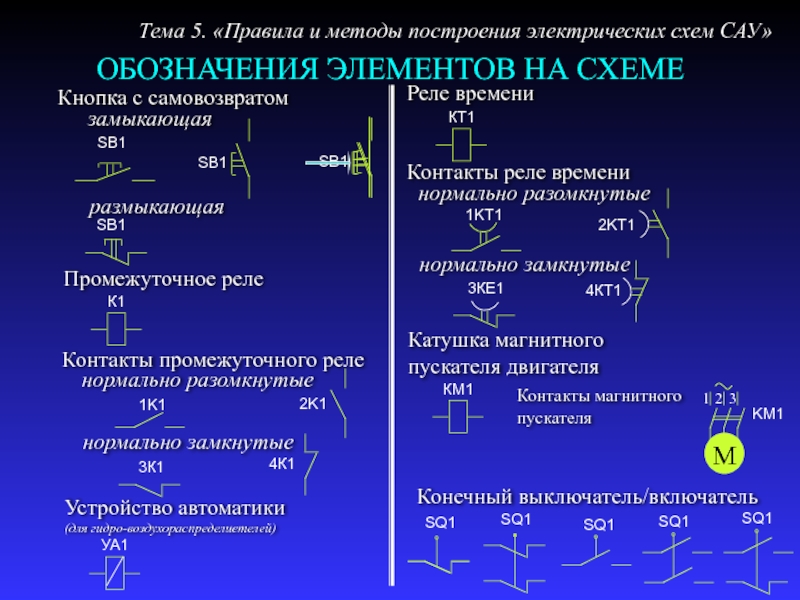

Слайд 4ОБОЗНАЧЕНИЯ ЭЛЕМЕНТОВ НА СХЕМЕ
Кнопка с самовозвратом
замыкающая
Промежуточное реле
Контакты промежуточного реле
Реле времени
Контакты
реле времени
Катушка магнитного пускателя двигателя
Устройство автоматики
(для гидро-воздухораспределиетелей)
размыкающая
нормально замкнутые
нормально разомкнутые
нормально замкнутые
нормально разомкнутые
Контакты магнитного пускателя
Конечный выключатель/включатель
SQ1
SQ1
SQ1
SQ1
SQ1
Тема 5. «Правила и методы построения электрических схем САУ»
Слайд 5МЕТОДЫ ПОСТРОЕНИЯ
ПРИ ПОСТРОЕНИИ ИСПОЛЬЗУЮТ ДВА МЕТОДА
МАТЕМАТИЧЕСКИЙ,
основанный на теории алгебры логики
ПРАКТИЧЕСКИЙ,
основанный на простой логической последовательности
Тема 5. «Правила и методы построения электрических схем САУ»

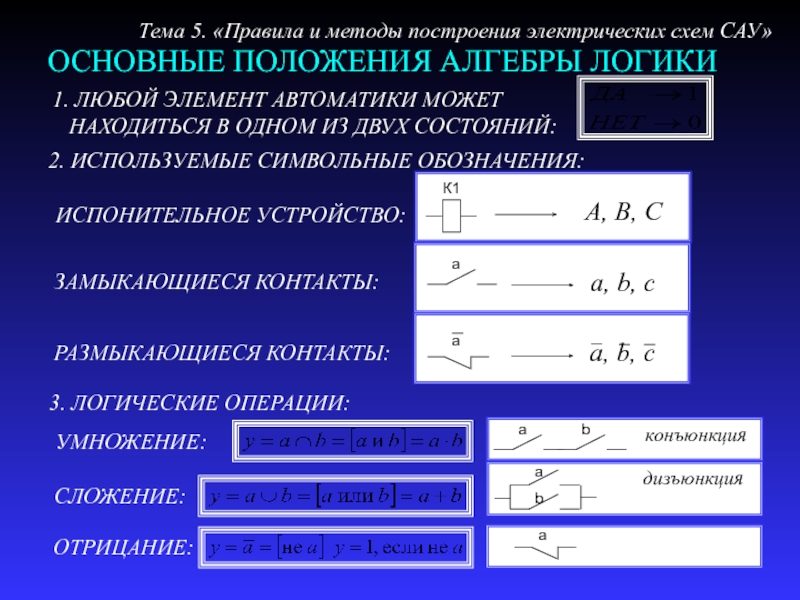

Слайд 6ОСНОВНЫЕ ПОЛОЖЕНИЯ АЛГЕБРЫ ЛОГИКИ
1. ЛЮБОЙ ЭЛЕМЕНТ АВТОМАТИКИ МОЖЕТ
НАХОДИТЬСЯ
В ОДНОМ ИЗ ДВУХ СОСТОЯНИЙ:
2. ИСПОЛЬЗУЕМЫЕ СИМВОЛЬНЫЕ ОБОЗНАЧЕНИЯ:
ИСПОНИТЕЛЬНОЕ УСТРОЙСТВО:
ЗАМЫКАЮЩИЕСЯ КОНТАКТЫ:
РАЗМЫКАЮЩИЕСЯ КОНТАКТЫ:
3. ЛОГИЧЕСКИЕ ОПЕРАЦИИ:
УМНОЖЕНИЕ:
СЛОЖЕНИЕ:
ОТРИЦАНИЕ:
Тема 5. «Правила и методы построения электрических схем САУ»

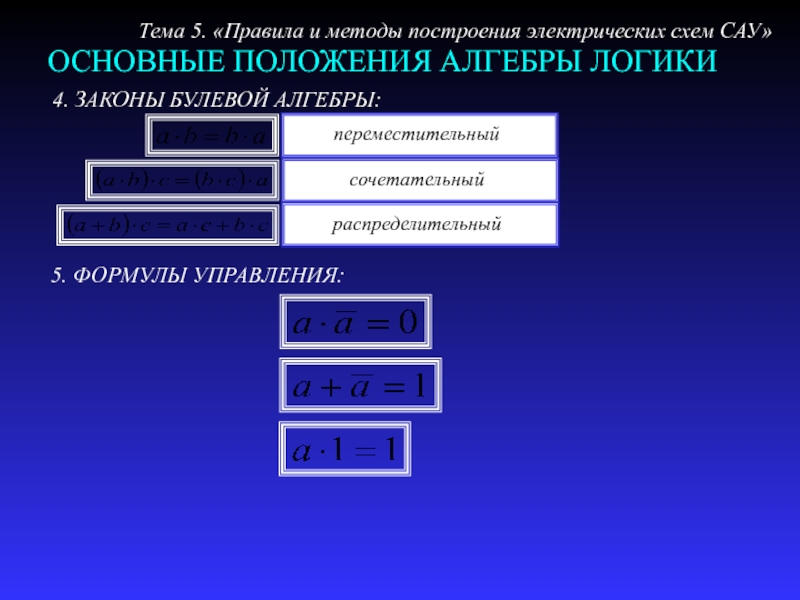

Слайд 7ОСНОВНЫЕ ПОЛОЖЕНИЯ АЛГЕБРЫ ЛОГИКИ
4. ЗАКОНЫ БУЛЕВОЙ АЛГЕБРЫ:
5. ФОРМУЛЫ УПРАВЛЕНИЯ:
Тема 5. «Правила
и методы построения электрических схем САУ»

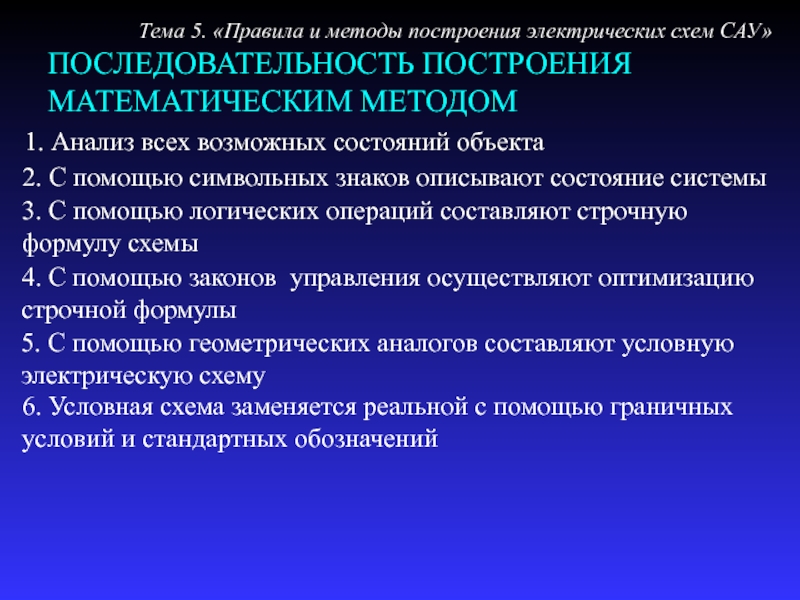

Слайд 8ПОСЛЕДОВАТЕЛЬНОСТЬ ПОСТРОЕНИЯ МАТЕМАТИЧЕСКИМ МЕТОДОМ
1. Анализ всех возможных состояний объекта
2. С помощью
символьных знаков описывают состояние системы
3. С помощью логических операций составляют строчную формулу схемы
4. С помощью законов управления осуществляют оптимизацию строчной формулы
5. С помощью геометрических аналогов составляют условную электрическую схему
6. Условная схема заменяется реальной с помощью граничных условий и стандартных обозначений
Тема 5. «Правила и методы построения электрических схем САУ»

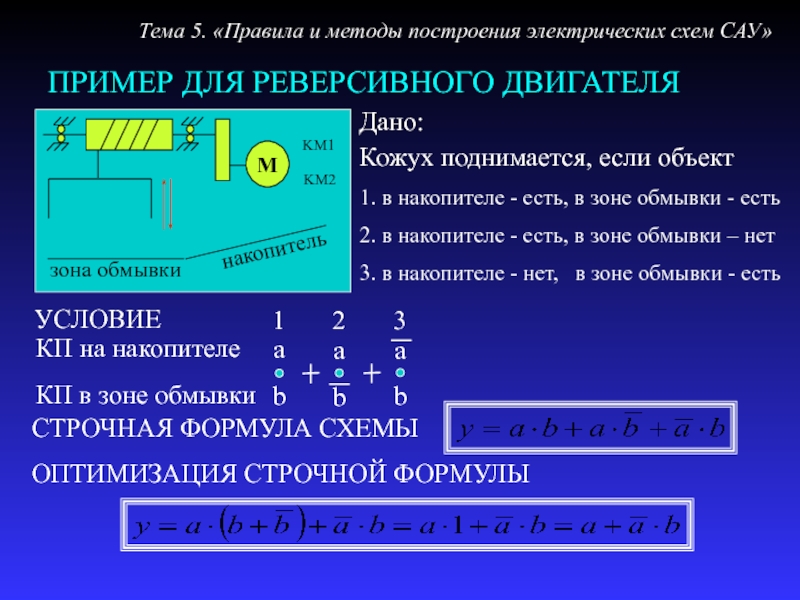

Слайд 9ПРИМЕР ДЛЯ РЕВЕРСИВНОГО ДВИГАТЕЛЯ
Дано:
Кожух поднимается, если объект
1. в накопителе - есть,
в зоне обмывки - есть
2. в накопителе - есть, в зоне обмывки – нет
3. в накопителе - нет, в зоне обмывки - есть
2. в накопителе - есть, в зоне обмывки – нет
3. в накопителе - нет, в зоне обмывки - есть
УСЛОВИЕ
СТРОЧНАЯ ФОРМУЛА СХЕМЫ
КП на накопителе
КП в зоне обмывки
1
a
b
2
a
3
a
b
ОПТИМИЗАЦИЯ СТРОЧНОЙ ФОРМУЛЫ
Тема 5. «Правила и методы построения электрических схем САУ»

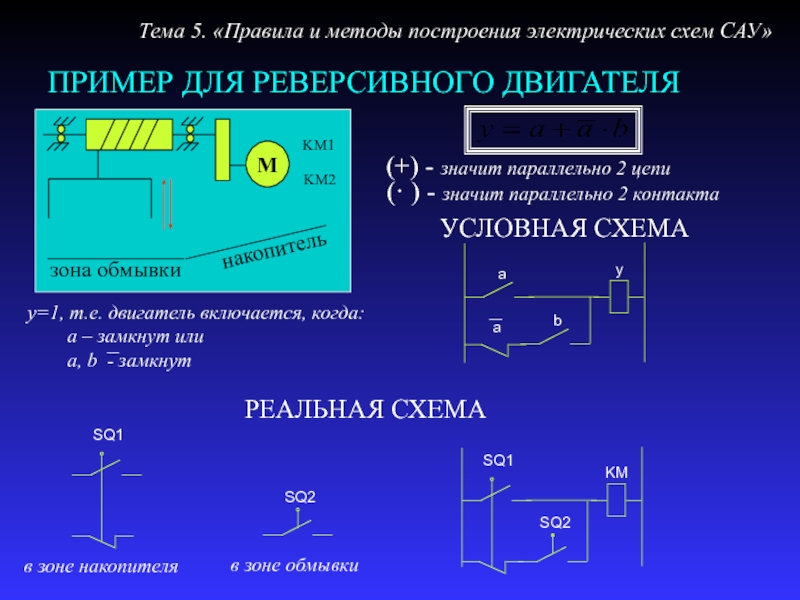

Слайд 10ПРИМЕР ДЛЯ РЕВЕРСИВНОГО ДВИГАТЕЛЯ
УСЛОВНАЯ СХЕМА
(+) - значит параллельно 2 цепи
РЕАЛЬНАЯ СХЕМА
(·
) - значит параллельно 2 контакта
SQ1
SQ2
SQ1
SQ2
в зоне обмывки
в зоне накопителя
Тема 5. «Правила и методы построения электрических схем САУ»
Слайд 11ПОСЛЕДОВАТЕЛЬНОСТЬ ПОСТРОЕНИЯ ПРАКТИЧЕСКИМ МЕТОДОМ
1. Составить конструктивную схему машины
2. Для децентрализованных и
смешанных САУ на конструктивной схеме расставить датчики (конечные выключатели)
3. Составить циклограмму работы машины
4. Вычерчивают по строчному методу «скелет» схемы
(цепи питания и пусковую цепь)
5. Со стороны нейтрального провода в соответствии с циклограммой в порядке включения вычерчивают исполнительные элементы
6. Со стороны фазового провода вычерчивают управляющие элементы
7. Вводится корректировка схемы в соответствии с циклограммой
Тема 5. «Правила и методы построения электрических схем САУ»

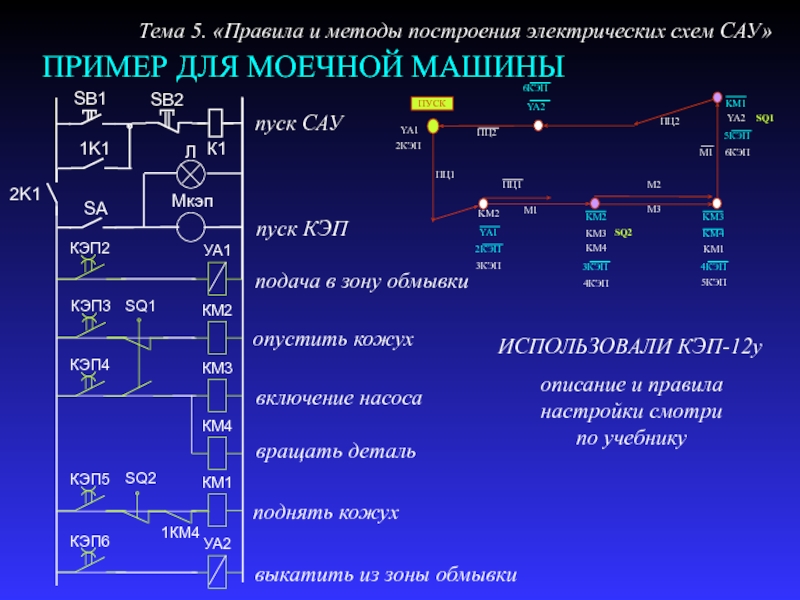

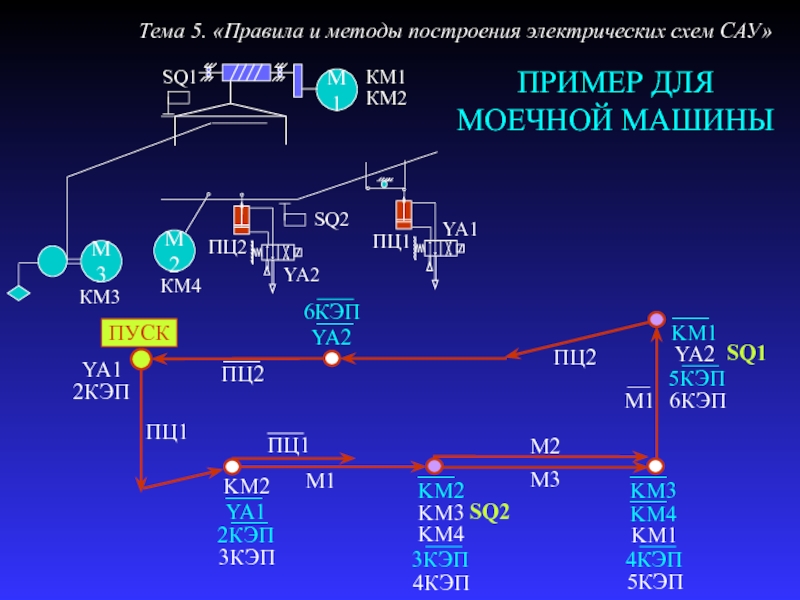

Слайд 12ПРИМЕР ДЛЯ МОЕЧНОЙ МАШИНЫ
КМ1
КМ2
YA2
ПЦ2
КМ4
КМ3
ПЦ1
YA1
ПЦ1
KM3
ПЦ2
M1
YA1
KM2
SQ2
KM4
M3
M2
KM1
SQ1
YA2
Тема 5. «Правила и методы построения электрических
схем САУ»
ПУСК
2КЭП
3КЭП
4КЭП
5КЭП
6КЭП
Слайд 13ПРИМЕР ДЛЯ МОЕЧНОЙ МАШИНЫ
Цепи питания и пусковая цепь
Тема 5. «Правила
и методы построения электрических схем САУ»
Слайд 14ПРИМЕР ДЛЯ МОЕЧНОЙ МАШИНЫ
пуск САУ
пуск КЭП
подача в зону обмывки
опустить кожух
включение
насоса
вращать деталь
поднять кожух
выкатить из зоны обмывки
SQ1
SQ2
1КМ4
ИСПОЛЬЗОВАЛИ КЭП-12у
описание и правила настройки смотри
по учебнику
Тема 5. «Правила и методы построения электрических схем САУ»

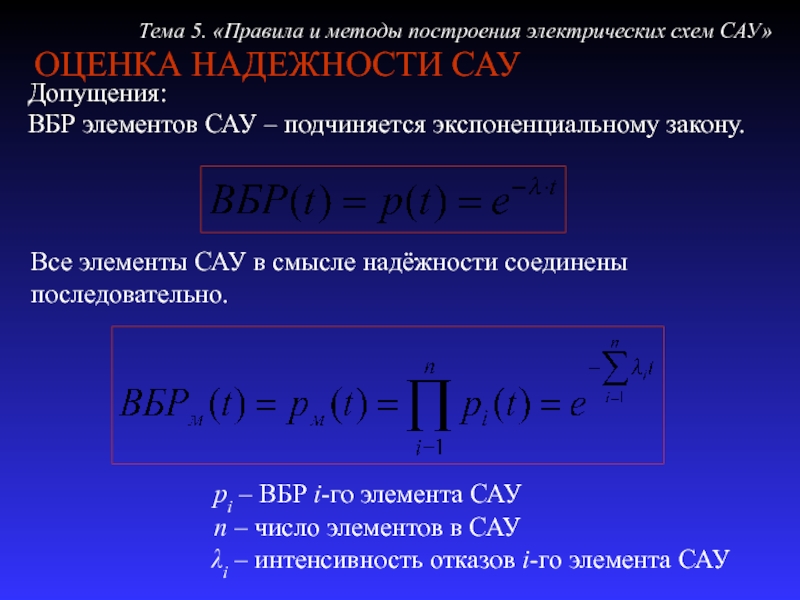

Слайд 15ОЦЕНКА НАДЕЖНОСТИ САУ
Допущения:
ВБР элементов САУ – подчиняется экспоненциальному закону.
Все элементы САУ
в смысле надёжности соединены последовательно.
pi – ВБР i-го элемента САУ
n – число элементов в САУ
λi – интенсивность отказов i-го элемента САУ
Тема 5. «Правила и методы построения электрических схем САУ»

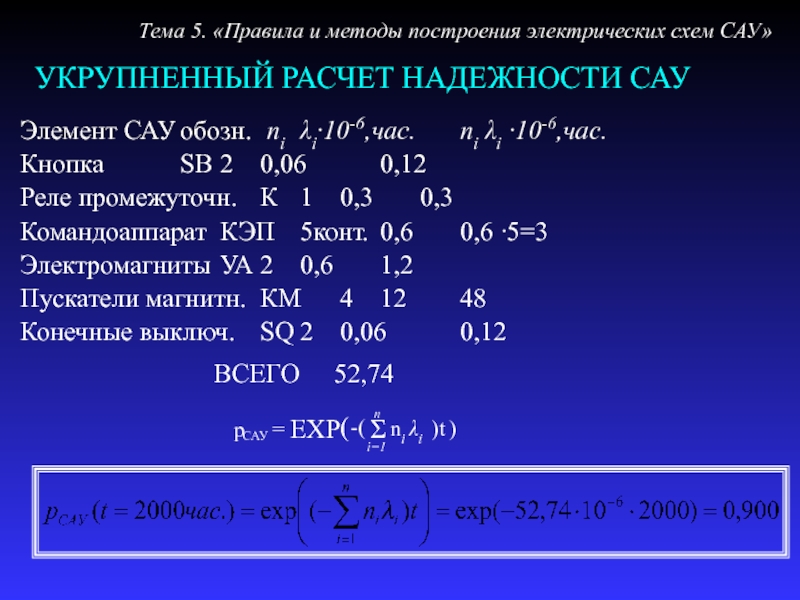

Слайд 16УКРУПНЕННЫЙ РАСЧЕТ НАДЕЖНОСТИ САУ
Кнопка SB 2 0,06 0,12
Элемент САУ обозн. ni λi·10-6,час. ni λi ·10-6,час.
Реле
промежуточн. К 1 0,3 0,3
Электромагниты УА 2 0,6 1,2
Пускатели магнитн. КМ 4 12 48
Конечные выключ. SQ 2 0,06 0,12
ВСЕГО 52,74
Командоаппарат КЭП 5конт. 0,6 0,6 ·5=3
р
САУ
)t
=
EXP
(
-(
Σ
i=1
n
ni λi
)
Тема 5. «Правила и методы построения электрических схем САУ»
