Слайд 1Практические вопросы аудита лицензирования Windows Server
Авторы: Александр Голев и Тимур Сабаев

Слайд 2Интеллектуальная собственность
Внимание, эта презентация является интеллектуальной собственностью, изготовленной по заказу Microsoft

авторами: Александром Голевым и Тимуром Сабаевым.
Логотипы продуктов, торговые марки и другие средства индивидуализации Microsoft предоставлены корпорацией Microsoft
Вы можете использовать эту презентацию и записанные на её основе авторами веб-касты и видео-курсы свободно и бесплатно как учебный и справочный материал для самостоятельного обучения или помощи в работе.
Вы можете свободно распространять эту презентацию без модификаций и взимания платы, прямо или косвенно, в том числе без взимания платы за услуги по доставке и распространению, а также за носители.
Любое другое использование материалов презентации, полностью или частично, включая, но не ограничиваясь цитированием, перепечаткой и преподаванием, допустимо только с письменного разрешения авторов.
По всем вопросам обращайтесь по адресу ag@samexpert.com

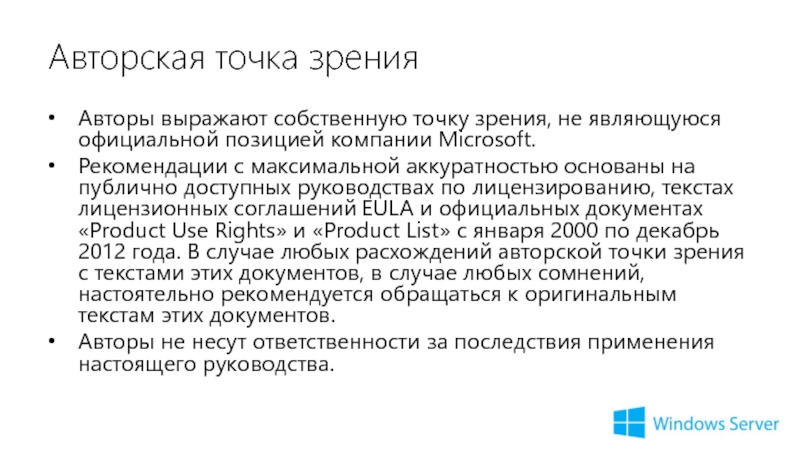

Слайд 3Авторская точка зрения
Авторы выражают собственную точку зрения, не являющуюся официальной позицией

компании Microsoft.
Рекомендации с максимальной аккуратностью основаны на публично доступных руководствах по лицензированию, текстах лицензионных соглашений EULA и официальных документах «Product Use Rights» и «Product List» с января 2000 по декабрь 2012 года. В случае любых расхождений авторской точки зрения с текстами этих документов, в случае любых сомнений, настоятельно рекомендуется обращаться к оригинальным текстам этих документов.
Авторы не несут ответственности за последствия применения настоящего руководства.

Слайд 4Ограничения данной версии
Не рассматриваются сценарии с публичным облаком и хостингом
Не рассматривается

аренда в Azure
Не рассматривается SPLA ни со стороны провайдера, ни со стороны клиента
SBS/EBS рассматриваются без глубокой детализации

Слайд 5О руководстве и лицензировании в целом
Руководство не учит лицензированию Windows Server
Однако

рассмотрены важные исторические изменения
Лицензирование необходимо изучить дополнительно
Охватить исторические версии вплоть до 2000 года
Особое внимание уделить переходу с 2008R2 на 2012
Ресурсы:
http://www.microsoft.com/Licensing/about-licensing/product-licensing.aspx
http://www.microsoft.com/Licensing/about-licensing/volume-licensing-briefs.aspx

Слайд 6Особенности Windows Server
Отдельная группа лицензируемых продуктов
В PUR до 2012 года «Servers

– Operating Systems»
С 2012 года «Servers: Processor/CAL»
Пакеты SBS и EBS
Пакеты Core Infrastructure Server Suite
Базовые редакции всегда требовали CAL или External Connector
Исключения — Web, Foundation, WinWESS, SBS Essentials, HPC Waiver
Клиентские лицензии CAL «per server»
Изменения в лицензировании в 2012 линейке
Лицензирование всех редакций по процессорам CPU+CAL
Рекомендуется протоколирования смены версии в рамках Software Assurance
Нет License Mobility

Слайд 7Что вы встретите на практике в крупной сети
Множественные источники
Volume, OEM/OEI, FPP,

MSDN
Закупки версий от 2000 до 2012 с SA и без SA
Множество юридических лиц
Смешанные установки на одной ферме серверов
Разные версии: от 2000 до 2012
Разные цели: разработка, производство
Гетерогенные среды (другие операционные системы)
Разные гипервизоры
Лицензии, скорее всего, не назначены
Это нарушение правил лицензирования
«Вы должны назначить лицензию серверу»
Использование в облаке
Как аренда, так и собственные лицензии


Слайд 8Особые цели – особое лицензирование
Рассмотрены подробнее на соответствующих этапах
Разработка
Оценка продуктов

и обучение (как преимущество EA)
Холодный резерв (как преимущество SA)
Оценка Evaluation — 180 дней
Бесплатная редакция Windows Server Hyper-V

Также особые условия — для SPLA

Слайд 9ПРИСТУПИМ К РАБОТАМ

Слайд 10Работы поделены на этапы
Сбор данных
Анализ данных
Разработка рекомендаций
Каждый этап поделен на шаги
Текущий

этап выделен слева на слайде

Слайд 11СБОР ДАННЫХ

Слайд 12Собираем данные:
Экземпляры
Окружение: аппаратное, виртуализация, гипервизоры
Лицензии в наличии
Требования к CAL и External

Connector

Слайд 13СБОР ДАННЫХ ОБ ЭКЗЕМПЛЯРАХ

Слайд 14>
Отдельно стоящие и виртуализированные серверы

Эти две группы машин рекомендуется рассматривать отдельно

и лицензии назначать (рассчитывать) отдельно

Слайд 15>
Гипервизор
Windows Server
Windows Server
Виртуальные OSE:
Операционная система
Характеристики хоста:
процессоры (количество)
операционная система
её роли
гипервизор
Экземпляры и

окружение

Какой гипервизор применяется:
Windows Hyper-V,
VMware,
KVM,
Citrix Xen, Parallels и т.п.

Слайд 16>
Динамические фермы, кластеры, виртуализация
Необходимо выявить группы серверов (фермы, кластеры), между которыми

OSE могут перемещаться как вручную, так и динамически, для распределения нагрузки и в целях отказоустойчивости.

– расположение виртуальных машин в любой момент времени
– расположение виртуальных машин в момент аварии
– максимально возможное количество и их конфигурация

Слайд 17>
Примеры динамического перемещения VM
Failover, High Availability, плановые отключения
Узел
Обычная работа
VM
VM
VM
Узел
VM
VM
Узел
VM
VM
Сбой двух узлов
Узел
VM
VM
VM
Узел
VM
VM
Узел
VM
VM
VM
VM
VM
VM
VM
Максимально

возможное количество машин на узле (хосте) в случае аварии

Слайд 18>
Примеры динамического перемещения VM
Динамическое распределение нагрузки
Хост
Номинальная нагрузка
VM
VM
VM
Хост
VM
VM
Хост
VM
VM
Возросла нагрузка на часть узлов
Зафиксировать

все сценарии, максимально возможные количества VM на хостах

VM

VM

VM

VM

Хост

VM

VM

Хост

VM

VM

Хост

VM

VM

VM

VM

VM

VM

VM

VM

VM

Слайд 19>
Пример динамического роста числа VM
Частное облако
Хост
Веб-магазин
VM
Хост
Хост
Веб-магазин перед новым годом
Зафиксировать все сценарии,

максимально возможные количества VM на хостах при автоматическом или ручном наращивании экземпляров с целью распределения нагрузки

Хост

Хост

VM

VM

Хост

VM

VM

VM

VM

VM

VM

VM

VM

VM

VM

Слайд 20>
Чем собирать данные: MAP Toolkit (8.0)
Бесплатная лицензия
Важно: не отправляет данные в

Microsoft

Слайд 21>
Чем собирать данные: MAP Toolkit (8.0)
Отчёт: аппаратные характеристики, виртуализация, пользователи

Слайд 22>
Чем собирать данные: опрос ИТ по виртуализации
Опросить ответственный персонал
Выявить, кто отвечает

за
Отдельные группы хостов, фермы
Частные облака
Выяснить сценарии динамического распределения машин с помощью технических средств и доступной проектной документации
Зафиксировать их графически

В подавляющем большинстве случаев на практике динамическое перемещение машин — свободное в пределах одной фермы VMM или vCenter, при этом ферм может быть несколько, например: ферма «Основной ЦОД» и ферма «DR ЦОД».

Слайд 23СБОР ДАННЫХ ДЛЯ РАСЧЁТА КЛИЕНТСКИХ ЛИЦЕНЗИЙ CAL

Слайд 24>
Требуемые CAL и External Connector
Что собирать
Данные о количестве подключающихся к Windows

Server уникальных пользователей и устройств
Не забывать о правиле мультиплексирования

Даже если есть EA с Enterprise Enrollment, могут присутствовать внешние подключения, а также подключения из аффилированных лиц или партнёров и т.п.
Количество Core CAL и Enterprise CAL в платформе необязательно совпадает с количеством требуемых CAL к Windows Server
Требуемые внешние коннекторы можно определить только опросом ответственных лиц о предназначении машин

Слайд 25>
Требуемые CAL где и как собирать

При прямом подключении данные можно считать из

журналов безопасности с помощью MAP

Мультиплексор


При опосредованном подключении данные необходимо брать из мультиплексора



Данные RDS

Слайд 26>
Мультиплексирование
Хост
WS
Хост
Мультиплексор


«Аппаратное или программное обеспечение, которое используется для создания пулов подключений, перенаправления

данных, уменьшения количества устройств или пользователей, напрямую обращающихся к продукту, не уменьшает требуемое количество лицензий любого типа.»


Неправильно: «одно подключение, значит требуется 1 CAL»

6 конечных потребителей, требуется 6 CAL

Слайд 27>
Требуемые CAL и External Connector – процедура
Соберите данные техническими способами:
См. руководство

по MAP по сбору информации из журналов Security Event Log
См. руководство по Windows Server как посмотреть параметры подключений к терминальным службам
Отметьте экземпляры, используемые для разработки
Они не требуют CAL, однако всё равно соберите данные по подключениям для целей проверки использования
Отметьте холодный резерв
Выявите мультиплексоры
Какие есть средства для замера количества пользователей и устройств у соответствующих мультиплексоров
Опросите ответственных лиц и выявите, каким машинам нужны External Connector
Выявите машины, для которых CAL назначен “per server”
Запротоколируйте полученные данные

Слайд 28СБОР ДАННЫХ О ПРИОБРЕТЁННЫХ ЛИЦЕНЗИЯХ

Слайд 29>
Лицензии – что собирать
Подтверждения базовых лицензий
Все соглашения, бумажные и электронные
Непосредственно Windows

Server
MSDN
Пакеты Windows SBS/EBS
Core Infrastructure Suite — как в ECI, так и отдельно
А также Step-Up-ы «CIS без Windows Server» и «CIS без System Center»
Коробки и документы на FPP
Документы на OEM/OEI
Подтверждения Software Assurance и Step-Up
Соответствующие соглашения и закупки
Включая SBS/EBS, MSDN и CIS
Подтверждения клиентских лицензий CAL и External Connector
Включая CAL для пакетов Windows SBS/EBS

Слайд 30>
Лицензии – нестандартные источники и обновления
Как преимущество Software Assurance для SBS
Customers

who have copies of SBS enrolled in active upgrade protection coverage (Software Assurance (SA), Upgrade Advantage or Enterprise Agreements) as of November 1, 2003, may run Small Business Server 2003 Premium edition in lieu of Small Business Server 2003 Standard Edition. This Product List note, in addition to proof of the original SBS license and upgrade protection coverage, evidences a customer’s right to use the SBS 2003 Premium edition.
При прекращении Windows EBS
Без SA — 3 лицензии Windows Server 2008 R2 Standard и особые права на EBS CAL
С SA — 3 или 4 (Premium) лицензии Windows Server 2008 R2 Standard и новые CAL
При обновлении на Windows 2008
Customers with active Software Assurance coverage for Windows Server 2003 R2 Standard Edition as of March 1, 2008 are eligible to upgrade to Windows Server 2008 Standard. Alternatively, these customers may upgrade to Windows Server 2008 Standard without Hyper-V.

Запротоколируйте такие права, у них нет документального подтверждения закупки, но клиент тем не менее их имеет, если выполнены указанные условия.

Внимание! Информация даётся как подсказка и может быть неполной. Обращайтесь к PUR и PL за полными данными.

Слайд 31>
Лицензии – как собирать
Стандартные документы на закупку и лицензии
Документы (PUR, PL,

EULA, Приложения EA/EAS и т.п.)
Копии должны быть в отделе закупок или ИТ
Microsoft Licensing Statement
Таблицы Excel с историей закупок и сводными данными
Запрашивается у менеджера в Microsoft
Volume Licensing Service Center
Онлайн-инструмент учёта корпоративных лицензий
Доступ должен быть у ответственного лица


Слайд 32СБОР ДАННЫХ О НАЗНАЧЕННЫХ ЛИЦЕНЗИЯХ

Слайд 33>
Назначение лицензий – что собирать
Информацию от сотрудников ИТ о назначенных лицензиях
Расположение

конкретных серверов с OEM-лицензией, проверить COA
Если серверы закреплены за разработчиками в рамках MSDN – конкретные имена разработчиков и серверы, закреплённые за ними
Как назначены лицензии отдельно стоящим серверам
Как назначены лицензии фермам и кластерам
Как назначались права SA Upgrade, Step-Up, Downgrade
Если уже произведена миграция на WS 2012 с WS 2008 R2 — документы
Назначение CAL, в том числе пакетов SBS/EBS
Если CAL назначены «per server»
Назначение RDS/TS CAL
Назначение External Connector
Как и где собирать
Документальные подтверждения, протоколы, приказы, отчёты
Имеющиеся системы управления программным обеспечением и лицензиями

Слайд 34ОТ СБОРА К АНАЛИЗУ: АНАЛИЗ ИМЕЮЩИХСЯ ПРАВ

Слайд 35>
Права
Шаг 1 – выявить доступные версии, редакции и количества лицензий:
Исходные и

доступные по Software Assurance версии
Смена редакций по Step-Up
Смена редакций в рамках Software Assurance
Обновление 2008 R2 до 2012
См. также ранее «нестандартные источники»

Замечания:
Новые версии в рамках текущего SA – право, а не обязанность, можно остаться на предыдущей версии, например для устаревших приложений
Приобретение Step-Up, напротив – обязанность перехода как на соответствующую версию (если исходная ниже), так и редакцию
Всё написанное здесь также распространяется на CAL

Совет:
MLS помогает определить наиболее свежие доступные права, кроме OEM/FPP

Слайд 36>
Права – пример истории закупок
MOLP, заключено в 2006г.

2006 – WS 2003

R2 Std, LSA, 20 шт.
2008 – продление SA на 10 шт.

Итог на 2010 год:

10 лицензий 2003 R2 Std с правами обновления до 2008 Std
10 лицензий 2003 R2 Std с правами обновления до 2008 R2 Std

OEM, приобретено в 2002г.

2002 – WS 2000 Advanced, 1 шт.
2002 – UA в течение 90 дней

Итог на 2004 год:

1 лицензия 2000 Advanced c правом обновления до 2003 Enterprise

EA ECI, заключено в 2010г.

2010 – CIS Std, 56 Proc
2011 – Step-Up Std на CIS Ent, 26 Proc
2011 – Step-Up Ent на CIS DC, 10 Proc

Итог:

На конец 2011, CIS 2010 (2008 R2):
CIS Std – 30 Proc
CIS Ent – 16 Proc
CIS DC – 10 Proc
2012 — права на обновление до CIS 2012
CIS DC 2012 — 5 Lic (10 Proc)
CIS Std 2012 — 23 Lic (46 Proc)

Это всё разные соглашения одного клиента, у каждого своя история и «цепочка обновлений»

Слайд 37Исторические изменения правил использования
* Enterprise редакции предыдущих версий при использовании права

Downgrade

Слайд 38Версии и редакции с обновлениями SA
2000
2003
2003R2
2008R2
2008
2012
Standard
Standard
Standard
Standard
Standard
Standard
Advanced
Enterprise
Enterprise
Enterprise
Enterprise
Datacenter
Datacenter
Datacenter
Datacenter
Itanium
Itanium
Web
Web
Web
Web
Или 1:4
2:1
1:2
2:1
SBS Std. 2011
SBS Prem.Add
SBS Standard
SBS

Premium

+

SBS Standard

SBS Premium

SBS Standard

SBS Premium

SBS 2000

EBS Standard

EBS Premium

1:4

1:3

2:1

Слайд 39Версии и редакции с обновлениями SA (продолжение)
2000
2003
2003R2
2008R2
2008
2012
2003 for Small Business
2008 for

Windows Essential Server Solutions

SBS Essentials 2011

Essentials

Foundation

Foundation

Foundation

Storage

Storage

Storage

Слайд 40Версии и редакции с обновлениями SA (продолжение)
2000
2003
2003R2
2008R2
2008
2012
Compute Cluster Server
Windows Server Compute

Cluster Edition

Compute Cluster Pack

«Вы можете использовать серверное ПО только для запуска кластерных HPC приложений»
Виртуализация 1+1 — с версии 2008

Windows HPC Server

Windows Server HPC Edition

HPC Pack

Windows HPC Server Suite

Windows Server HPC Edition

HPC Pack Enterprise

Windows Server High HPC Edition

Standard

HPC Pack – бесплатное дополнение к Standard или Datacenter

Слайд 41«2008 без Hyper-V» – сценарии обновления по SA
2003R2
2008R2
2008
Standard
Enterprise
HPC
Datacenter
Standard
Enterprise
HPC
Datacenter
Standard
Enterprise
HPC
Datacenter
Standard
Enterprise
HPC
Datacenter
Without Hyper-V
Или

Слайд 42Core Infrastructure Suite





Standard
На 2 CPU
2 VOSE + 1 POSE




Datacenter
На 1 CPU

(минимум 2)
Неограниченно VM




Enterprise
На 1 CPU (минимум 2)
2 VOSE + 1 POSE


2:1



1:1

CIS 2010

Миграция

CIS 2012

1:1

Standard
На 1 CPU (минимум 2)
1 VOSE + 1 POSE


Datacenter
На 2 CPU
Неограниченно VM

Слайд 43License Mobility
2000
2003
2003R2
2008R2
2008
2012
Право не существовало в принципе
Нет для Windows Server, но есть

для External Connector

Не требовало SA

Требует SA

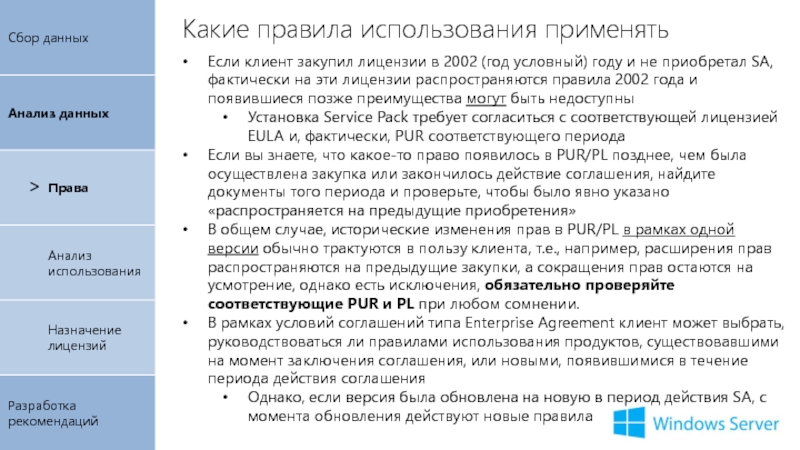

Слайд 44>
Какие правила использования применять
Если клиент закупил лицензии в 2002 (год условный)

году и не приобретал SA, фактически на эти лицензии распространяются правила 2002 года и появившиеся позже преимущества могут быть недоступны
Установка Service Pack требует согласиться с соответствующей лицензией EULA и, фактически, PUR соответствующего периода
Если вы знаете, что какое-то право появилось в PUR/PL позднее, чем была осуществлена закупка или закончилось действие соглашения, найдите документы того периода и проверьте, чтобы было явно указано «распространяется на предыдущие приобретения»
В общем случае, исторические изменения прав в PUR/PL в рамках одной версии обычно трактуются в пользу клиента, т.е., например, расширения прав распространяются на предыдущие закупки, а сокращения прав остаются на усмотрение, однако есть исключения, обязательно проверяйте соответствующие PUR и PL при любом сомнении.
В рамках условий соглашений типа Enterprise Agreement клиент может выбрать, руководствоваться ли правилами использования продуктов, существовавшими на момент заключения соглашения, или новыми, появившимися в течение периода действия соглашения
Однако, если версия была обновлена на новую в период действия SA, с момента обновления действуют новые правила

Слайд 45>
Какие правила использования применять
При наличии SA клиент обладает значительной гибкостью:
Остаться на

исходной версии и сохранить соответствующие ей права
Перейти на новую версию и новые правила пользования
Формально перейти на новую версию и новые правила, но сохранить фактически установленные копии предыдущей версии
Пример: лицензии 2008R2 и SA с правом обновления на 2012, в этом случае можно:
Продолжить использовать 2008R2 и PUR для 2008R2
Обновиться на 2012 – соответствующие PUR применяются в обязательном порядке
Продолжить использовать 2008R2, но формально перейти на применение PUR 2012 с соблюдением всех правил перехода и всех лицензионных правил 2012, используя 2008R2 в рамках права downgrade

Внимание! При продлении соглашения переход на новые лицензии/PUR обязателен

Слайд 46>
Что в итоге?
Каталог лицензий в наличии
История их закупок, обновлений и Step-Up
Заметки

о применимых к соответствующим лицензиям правах и правилах использования

Слайд 47АНАЛИЗ ИСПОЛЬЗОВАНИЯ ЭКЗЕМПЛЯРОВ И УСТАНОВЛЕНИЕ СООТВЕТСТВИЯ ПРАВАМ

Слайд 48>
Анализ использования – порядок и принципы
Отдельно проанализировать пакеты Windows SBS/EBS, SBS

Essential, WS Foundation и отметить нарушения
«Общий производственный пул» – изначально считать, что все экземпляры требуют обычного лицензирования на общих условиях
«Особое использование» – по каждому случаю, когда применяются особые условия лицензирования и права (разработка, резерв, обучение, оценка) проверить соблюдение соответствующих правил и ограничений
Пессимистическая оценка:
Если правила соблюдаются, сделать соответствующую отметку в таблицах и схемах и исключить экземпляр из «общего производственного пула»
Для разработки по лицензии MSDN проверить наличие лицензии MSDN
Если правила не соблюдаются, оставить сервер в «общем производственном пуле», запротоколировав замечания

Слайд 49>
Пакеты SBS/EBS
На пакеты SBS/EBS распространяются правила использования этих пакетов
Не надо проверять,

так как ограничено автоматически:
Ограничения на конфигурацию домена
Ограничения на количество пользователей
Желательно проверить
Деление компонентов на несколько серверов
В случае обнаружения нарушений, рекомендовать их устранение

Слайд 50>
Разработка
Замечания
А также цели дизайна и тестирования и демонстрации разрабатываемого приложения
Если

есть лицензии MSDN, в этих целях может применяться любая OS, входящая в подписку
Обязательное лицензирование MSDN по конкретным пользователям
Разрешено неограниченное количество экземпляров на лицензированного разработчика
Для приёмочного тестирования (acceptance testing) к серверу могут подключаться пользователи-не разработчики, и им не требуются CAL
Пессимистическая оценка
Если нет достаточных доказательств, что экземпляр не используется в производстве, то нужно приобрести (назначить) обычную лицензию
Внимание! Staging — это производственная цель использования, продукты staging-стенда требуется лицензировать как обычные
Замечание касаемо Team Foundation Server
TFS в любом случае требует обычной лицензии Windows Server

Примечание: подробно аудит лицензий инструментов разработки рассматривается в отдельном тренинге
http://www.techdays.ru/videos/6613.html

Слайд 51>
Оценка и обучение
Это право доступно только в рамках активного соглашения EA
«Для

всех Продуктов, за исключением Веб-служб, Зарегистрированное аффилированное лицо может: (1) использовать до 20 бесплатных копий любых лицензированных Продуктов для обучения работе с данным Продуктом в специальном помещении на своем предприятии, (2) использовать до 10 бесплатных копий любых лицензированных Продуктов в течение 60-дневного периода оценки…»
Пессимистическая оценка
Если нет активного соглашения, экземпляры остаются частью «общего производственного пула» и подлежат обычному лицензированию
Если продукт не куплен именно в составе EA (и никак иначе) хотя бы в одном экземпляре, он подлежит лицензированию
Если не соблюдаются условия для обучения, экземпляры остаются частью «общего производственного пула» и подлежат обычному лицензированию
Если тестирование (оценка) выходит за срок 60 дней, если оно не подтверждено документально, экземпляры остаются частью «общего производственного пула» и подлежат обычному лицензированию

Слайд 52>
«Холодный» резерв
Замечания
Право доступно только как преимущество SA
Только одна копия на защищаемый

сервер
Полное совпадение версии и редакции
Сервер должен быть выключен, за исключениями, указанными в PL (подробно — см. PL)
Настройка серверного ПО и синхронизация данных не допускаются
Пессимистическая оценка
Если условия применения прав холодного резерва не соблюдаются, экземпляры остаются частью «общего производственного пула» и подлежат обычному лицензированию

Слайд 53>
Виртуализированные хосты и их роли и функции
Согласно правилам лицензирования, если вы

используете максимально допустимое лицензией количество виртуальных машин, хост не может использовать никаких ролей, кроме гипервизора

Слайд 54>
Итоги к этому моменту
Собрана таблица, в которой:
Отмечены все особые условия лицензирования
Для

резерва (cold) отмечены резервируемые узлы
Остальные экземпляры рассматриваются как часть «общего производственного пула»
По экземплярам ранее были посчитаны требуемые CAL и отмечены случаи публичного или внешнего использования (например, для сайта или веб-магазина)
Если в процессе анализа выявлено, что экземпляры, отмеченные ранее как не требующие CAL, всё же CAL требуют, перепроверьте, что у вас есть все данные для расчёта CAL
Возможно также, в таблице уже отмечены назначенные ранее экземплярам лицензии

Слайд 55ПРАВИЛА ПЕРЕСЧЁТА ЛИЦЕНЗИЙ В 2012 ОБНОВЛЯЕМ ЗНАНИЯ ПЕРЕД НАЗНАЧЕНИЕМ ЛИЦЕНЗИЙ

Слайд 56
Миграция Software Assurance
2 : 1
1 : 1
Windows Server 2012 Standard
Windows Server 2012 Datacenter
1

: 2

2 : 1

1 : 1

*

Редакции, которых больше нет

Windows Server 2012 Standard

Windows Server 2012 Standard

Windows Server 2012 Standard

Windows Server 2008 R2 Datacenter

Windows Server 2008 R2 Standard

Windows Server 2008 R2 Enterprise

Windows Web Server 2008 R2

Windows HPC Server 2008 R2 Suite*


1 : 1

1 : 1

1 : 1

Windows Server 2012 Essentials

Windows SBS 2011
Essentials

Windows SBS 2011 Standard

Windows SBS 2011 Premium Add-On

Windows Server 2012 Standard

Windows Server 2012 Standard

Миграция SBS



Exchange Server 2010 Standard

SQL Server
2012 Standard

1 : 1

Windows Server 2012 Essentials

Windows Server 2008 R2 Foundation

Слайд 57НАЗНАЧАЕМ ЛИЦЕНЗИИ ЭКЗЕМПЛЯРАМ

Слайд 58>
Порядок назначения лицензий
MSDN – см. соответствующий тренинг
Кратко: MSDN – лицензии на

именованных разработчиков
OEM
Привязка к аппаратной платформе
Привязка не действует на срок действия SA на этот OEM
Остальные серверы можно поделить на две группы, порядок назначения остаётся на ваше усмотрение:
Отдельно стоящие серверы
Виртуализированная инфраструктура
CAL и External Connector
Соответствующим пользователям и устройствам

Слайд 59>
Основные правила назначения лицензий
Windows Server
Лицензия назначается аппаратному серверу / хосту
Или процессорам

аппаратного сервера / хоста
Разрешается назначать несколько лицензий одному хосту
Нет License Mobility (!)
CAL
User CAL — пользователю
Device CAL — устройству
External Connector
Лицензия назначается аппаратному серверу / хосту
Есть License Mobility с версии 2008

Слайд 60>
Переназначения лицензий
Windows Server
Не чаще, чем раз в 90 дней
Можно раньше 90

дней, если:
Сервер списан из эксплуатации (retired)
Сервер безвозвратно потерян (permanent failure)
Нельзя чаще, чем раз в 90 дней переносить лицензию временно на период восстановления (технического обслуживания) сервера, это не является безвозвратной утерей
CAL
Временно на период болезни или ремонта
Перманентно (т.е. насовсем) другому пользователю или устройству
External Connector
С License Mobility — свободно в пределах фермы
Без LM — не чаще, чем раз в 90 дней
Между фермами — всегда 90 дней

Слайд 61>
OEM
Если ранее не выяснено, выяснить, какая именно лицензия относится к какому

именно серверу
Лицензия строго привязана к аппаратному серверу, с которым приобретена и не перемещаема
Исключением является наличие активного SA, приобретённого в срок 90 дней от покупки сервера
В срок действия SA лицензия перемещаема
По окончании SA лицензия должна быть возвращена на свой сервер

На OEM-лицензии распространяются обычные права downgrade, а также могут быть в наличии права SA, учесть это при назначении

Слайд 62>
Отдельно стоящие (POSE-only) серверы
Не смешивать 2012 и старые лицензии на одном

сервере
Если есть SA на лицензии 2008R2, можно сначала перевести их в новые
Учитывать права SA, downgrade и down-edition

Слайд 63ПРИМЕР НАЗНАЧЕНИЯ ЛИЦЕНЗИЙ ОТДЕЛЬНО СТОЯЩИМ СЕРВЕРАМ

Слайд 64Отдельно стоящие (POSE-only) серверы
2000 Advanced OEM
Windows Server 2000 Advanced
OEM
Windows Server 2003 R2 Enterprise
Windows

Server 2012 Standard



2008 R2 Enterprise EA (SA), 2 шт.

Конвертация 1:2 в 2012 Standard, 4 шт

1

2

2012 Std, 1 шт.

1

Windows Server 2012 Standard разрешает downgrade до предыдущих Enterprise

Слайд 65НАЗНАЧЕНИЕ ЛИЦЕНЗИЙ ВИРТУАЛЬНЫМ ФЕРМАМ

Слайд 66>
Виртуализированная инфраструктура
Хосту можно назначить несколько лицензий, при этом даже смешивая редакции

и версии, однако
Если в назначенных хосту лицензиях есть 2012, то для лицензирования процессоров нужно использовать только лицензии версии 2012, лицензии предыдущих версий можно при необходимости назначить для лицензирования дополнительных виртуальных машин соответствующих версий и редакций

Учитывать права SA, downgrade и down-edition
Учитывать значительные различия в версиях для количества виртуальных экземпляров

Слайд 67>
Пример для license stacking разных версий

2003 Std
2003 Std
2003 Std
2008 R2 Ent
2008

Std

2000 Std

2008 R2 Ent

2012
Std

2012
Std



2008 R2 Ent

2003 Std

или

или другой допустимый вариант для остальных VM

2003 Std

2003 Std

Две лицензии требуются для четырёх CPU и дают право на 4 VM

Слайд 68ПРИМЕР НАЗНАЧЕНИЯ ЛИЦЕНЗИЙ ВИРТУАЛЬНЫМ СЕРВЕРАМ

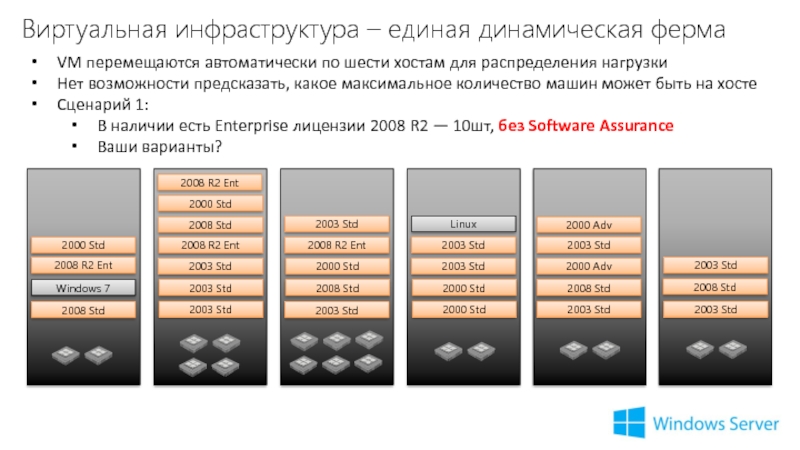

Слайд 69Виртуальная инфраструктура – единая динамическая ферма






2003 Std
2003 Std
2003 Std
2008 Std
2003

Std

2008 Std

2003 Std

2003 Std

2000 Std

2000 Std

2000 Std

2003 Std

2000 Adv

2008 Std

2008 Std

VM перемещаются автоматически по шести хостам для распределения нагрузки
Нет возможности предсказать, какое максимальное количество машин может быть на хосте
Сценарий 1:
В наличии есть Enterprise лицензии 2008 R2 — 10шт, без Software Assurance
Ваши варианты?

Windows 7

2008 R2 Ent

2008 R2 Ent

2008 R2 Ent

2000 Std

2003 Std

2003 Std

2003 Std

2008 Std

2000 Std

2008 R2 Ent

2003 Std

2000 Adv

Linux

Слайд 70Виртуальная инфраструктура – единая динамическая ферма






2003 Std
2003 Std
2003 Std
2008 Std
2003

Std

2008 Std

2003 Std

2003 Std

2000 Std

2000 Std

2000 Std

2003 Std

2000 Adv

2008 Std

2008 Std

Типичная ошибка №1: «27 машин / 4 = 7 лицензий 2008 R2 Enterprise без SA»
Мы не знаем, как они распределяются в любой момент времени
У Windows Server нет License Mobilty
Одна лицензия не может быть назначена двум машинам
Тест: если бы они не перемещались, сколько нужно было бы лицензий?

Windows 7

2008 R2 Ent

2008 R2 Ent

2008 R2 Ent

2000 Std

2003 Std

2003 Std

2003 Std

2008 Std

2000 Std

2008 R2 Ent

2003 Std

2000 Adv

Linux

Слайд 71Виртуальная инфраструктура – единая динамическая ферма






2003 Std
2003 Std
2003 Std
2008 Std
2003

Std

2008 Std

2003 Std

2003 Std

2000 Std

2000 Std

2000 Std

2003 Std

2000 Adv

2008 Std

2008 Std

Трудность №1: Мы не знаем, как они распределяются в любой момент времени
Т.е. лицензировать надо для худшего сценария
Если применяется отказоустойчивость: Round(27 / 4) * 6 = 42

Windows 7

2008 R2 Ent

2008 R2 Ent

2008 R2 Ent

2000 Std

2003 Std

2003 Std

2003 Std

2008 Std

2000 Std

2008 R2 Ent

2003 Std

2000 Adv

Linux

Слайд 72Виртуальная инфраструктура – единая динамическая ферма






2003 Std
2003 Std
2003 Std
2008 Std
2003

Std

2008 Std

2003 Std

2003 Std

2000 Std

2000 Std

2000 Std

2003 Std

2000 Adv

2008 Std

2008 Std

VM перемещаются автоматически по шести хостам для распределения нагрузки
Нет возможности предсказать, какое максимальное количество машин может быть на хосте
Сценарий 2:
В наличии есть Enterprise лицензии 2008 R2 — 10шт, c Software Assurance
Ваши варианты?

Windows 7

2008 R2 Ent

2008 R2 Ent

2008 R2 Ent

2000 Std

2003 Std

2003 Std

2003 Std

2008 Std

2000 Std

2008 R2 Ent

2003 Std

2000 Adv

Linux

Слайд 73Виртуальная инфраструктура – единая динамическая ферма






2003 Std
2003 Std
2003 Std
2008 Std
2003

Std

2008 Std

2003 Std

2003 Std

2000 Std

2000 Std

2000 Std

2003 Std

2000 Adv

2008 Std

2008 Std

Вариант 1: конвертация в 20 лицензий Standard 2012 (1:2)
Мы не знаем, как они распределяются в любой момент времени, нет License Mobility
Вариант 2:
Шаг 1: конвертировать 5шт. лицензий Enterprise 2008 R2 в 10шт. Standard 2012 (1:2)
Купить 9 шт. Step-Up до Datacenter 2012

Windows 7

2008 R2 Ent

2008 R2 Ent

2008 R2 Ent

2000 Std

2003 Std

2003 Std

2003 Std

2008 Std

2000 Std

2008 R2 Ent

2003 Std

2000 Adv

Linux

Слайд 74Виртуальная инфраструктура – гипервизоры третьих фирм






2003 Std
2003 Std
2003 Std
2008 Std
2003 Std
2008

Std

2003 Std

2003 Std

2000 Std

2000 Std

2000 Std

2003 Std

2000 Adv

2008 Std

2008 Std

Вопрос: Что меняется, если гипервизор не Hyper-V, а VMware или другой?

Windows 7

2008 R2 Ent

2008 R2 Ent

2008 R2 Ent

2000 Std

2003 Std

2003 Std

2003 Std

2008 Std

2000 Std

2008 R2 Ent

2003 Std

2000 Adv

Linux

Слайд 75Виртуальная инфраструктура – гипервизоры третьих фирм






2003 Std
2003 Std
2003 Std
2008 Std
2003 Std
2008

Std

2003 Std

2003 Std

2000 Std

2000 Std

2000 Std

2003 Std

2000 Adv

2008 Std

2008 Std

Вопрос: Что меняется, если гипервизор не Hyper-V, а VMware или другой?
Ответ:
Фактически ничего
Если на хосте стоит Windows Server, независимо от гипервизора, нужно следить, используются ли серверные роли, помимо гипервизора

Windows 7

2008 R2 Ent

2008 R2 Ent

2008 R2 Ent

2000 Std

2003 Std

2003 Std

2003 Std

2008 Std

2000 Std

2008 R2 Ent

2003 Std

2000 Adv

Linux

Слайд 76ЗАМЕЧАНИЯ ПО НАЗНАЧЕНИЮ КЛИЕНТСКИХ ЛИЦЕНЗИЙ CAL И EXTERNAL CONNECTOR

Слайд 77>
CAL «per server»
Допускается всего один раз, и только при самом первом

назначении CAL
Можно добавлять CAL потом, но нельзя перейти с «per user/per device» обратно
Максимальное количество пользователей или устройств, получающих доступ к серверу в любой момент (конкурентные подключения!)
CAL привязываются к серверу и не могут быть никак иначе использованы, назначены чему-то или кому-то ещё
При переходе на модель «per user/per device» (однократно) CAL высвобождаются в общий User/Device пул

Слайд 78>
CAL и External Connector: по версиям
Ни у одной R2-версии не было

«своих» CAL, в отличие от SQL Server

Слайд 79>
EBS/SBS CAL
Доступ к компонентам соответствующего пакета
Доступ к Windows Server в домене

соответствующего пакета
При ликвидации EBS, без SA или с SA:
Можно использовать для доступа к продуктам Windows Server 2008 Standard, Exchange Server 2007 Standard and SQL Server 2008 Standard (для EBS Premium)
При продлении SA заменялись на соответствующие CAL

Слайд 80>
CAL не требуются
Для всех версий PUR
Для любого устройства или пользователя, получающего

доступ через Internet без аутентификации средствами Windows Server
Т.е. аутентификация через базу пользователей Web-сайта тоже не требует CAL
Для любого устройства с Windows Server
Для двух пользователей с целью администрирования или двух устройств, с которых осуществляется доступ только с целью администрирования
Только с PUR 2008 R2
Для ОС, которые:
Используются для работы только гипервизора и на которых исполняется только ПО для управления гипервизором или управления самой машиной (System Center)
Для редакций Web, Foundation и Essentials
Для HPC, если сервер используется только для приложений HPC

Слайд 81>

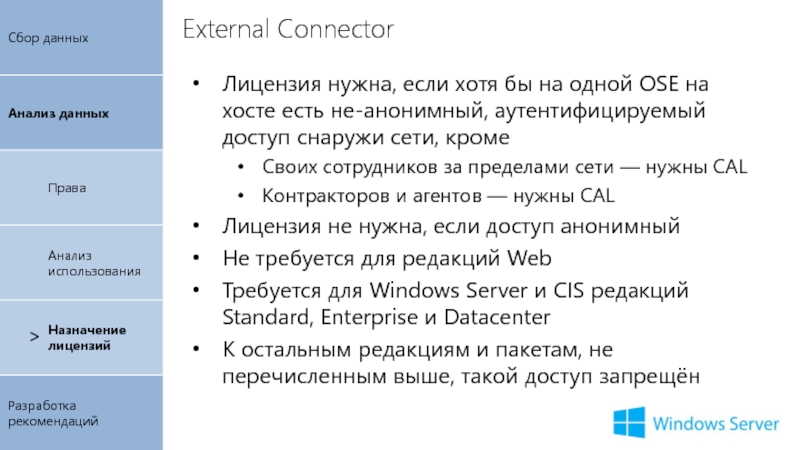

External Connector
Лицензия нужна, если хотя бы на одной OSE на хосте

есть не-анонимный, аутентифицируемый доступ снаружи сети, кроме
Своих сотрудников за пределами сети — нужны CAL
Контракторов и агентов — нужны CAL
Лицензия не нужна, если доступ анонимный
Не требуется для редакций Web
Требуется для Windows Server и CIS редакций Standard, Enterprise и Datacenter
К остальным редакциям и пакетам, не перечисленным выше, такой доступ запрещён

Слайд 82>
Terminal Services CAL и External Connector
Terminal Services и Remote Desktop Services
Одно

и то же, переименование в RDS с 2008 R2
Являются Add-On CAL и EC
Т.е. требуют «под собой» CAL, кроме редакций Essentials и Foundation
Те же правила, что и для CAL и EC
Зависимость версий
Правила аутентификации и т.п.
Несмотря на то, что Essentials и Foundation не требуют CAL, они требуют RDS CAL

Слайд 83ЗАКЛЮЧИТЕЛЬНЫЙ ЭТАП — РАЗРАБОТКА РЕКОМЕНДАЦИЙ

Слайд 84>
Устранение недостатков
Рекомендации по настройке доменов SBS/EBS/Essentials/Foundation

Слайд 85>
Покупка недостающих лицензий
Представьте несколько вариантов лицензирования на выбор

Чем сложнее инфраструктура, тем

больше может быть вариантов
Не всегда именно цена лицензий определяет модель
В некоторых случаях клиенты выбирают чуть более дорогое лицензирование, но экономят на стоимости управления хозяйством и соответствующих рисков за счёт унификации

ИТ не стоит на месте

Учтите целевое состояние: мигрируемые, консолидируемые серверы, новые проекты на 6-12 месяцев вперёд
Если целевое состояние предполагает более 5-6 виртуальных машин на процессор, рекомендуйте сразу лицензии Datacenter «на вырост»

Что не забыть

Предложить Visual Studio с MSDN для разработчиков
CAL и External Connector

Слайд 86>
Оптимизация лицензирования
При рассмотрении планов развития ИТ:

Младшие редакции вместо старших
Виртуализация — посчитайте

эффект от Step-Up на DC
Можно достичь экономии до 60% и выше

При продлении соглашения и при легализации — ECI

CIS можно купить и без ECI

Слайд 87КРАТКО О ECI

Слайд 88>
Enrolment for Core Infrastructure
Отдельное соглашение «под зонтиком» EA
Можно заключить ECI без

Desktop Platform
Даёт гибкость в наращивании мощности
Оплата по принципу True-Up заказов
True-Up раз в год и раз в три года
Минимальный заказ
50 процессоров (где указано 25 – имеются в виду лицензии по 2 CPU)
Преимущества:
Упрощает управление лицензиями System Center (включает в себя)
На 20% дешевле цены отдельных компонентов


http://www.microsoft.com/licensing/licensing-options/enrollments.aspx

Слайд 89>
ECI и CIS




Enrollment for Core Infrastructure
Core Infrastructure Suite
Минимальный заказ
Скидка
25 лицензий
1

лицензия

20%

5%

Слайд 90
>
Переход на CIS/ECI



Есть
Покупаем
Получаем



Слайд 91Ресурсы
Windows Server
http://www.microsoft.com/windowsserver
Как купить
http://www.microsoft.com/en-us/server-cloud/windows-server/buy.aspx
Лицензирование Microsoft – продукты и программы
http://microsoft.com/licensing
PUR и

PL, включая архивные версии
http://www.microsoft.com/Licensing/about-licensing/product-licensing.aspx
Связаться с авторами тренинга
ag@qcs.ru — Александр Голев и ts@qcs.ru — Тимур Сабаев

Похожие презентации

Возможности решения 1С:Бухгалтерия птицефабрики 8 редакция 2.0 265
Поздравляю с 8 марта 194
Развитие кооперации в Липецкой области 228
www.maxilog.su ........ Безупречная логистика 497
Поисковые системы в сети Интернет 202
Лопазновская школа гордится своими педагогическими династиями 200

Обратная связь

Если не удалось найти и скачать презентацию, Вы можете заказать его на нашем сайте. Мы постараемся найти нужный Вам материал и отправим по электронной почте. Не стесняйтесь обращаться к нам, если у вас возникли вопросы или пожелания:

Email: Нажмите что бы посмотреть

Что такое ThePresentation.ru?

Это сайт презентаций, докладов, проектов, шаблонов в формате PowerPoint. Мы помогаем школьникам, студентам, учителям, преподавателям хранить и обмениваться учебными материалами с другими пользователями.

Для правообладателей

Яндекс.Метрика
